FLORABEST FHA 1100 A1 User manual

FHA 1100 A1
®
3
Tappvattenautomat
Översättning av bruksanvisning i original
Vandautomat
Oversættelse af den originale driftsvejledning
Talousvesipumppu
Alkuperäisen käyttöohjeen käännös
Domestic Water Pump
Translation of original operation manual
Hauswasserautomat
Originalbetriebsanleitung
61041_flo_Hauswasserautomat_Cover_LB3.indd 8 06.12.10 08:02

GB / IE Translation of original operation manual Page
FI Alkuperäisen käyttöohjeen käännös Sivu
SE Översättning av bruksanvisning i original
Sidan
DK Oversættelse af den originale driftsvejledning Side
DE/ AT/ CH Originalbetriebsanleitung Seite
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions
of the device.
Käännä ennen lukemista kuvallinen sivu esiin ja tutustu seuraavaksi laitteen kaikkiin toimintoihin.
Vik ut bildsidan och ha den till hands när du läser igenom anvisningarna och gör dig bekant med
apparatens/ maskinens funktioner.
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
61041_o_Hauswasserautomat_Cover_LB3.indd 9 06.12.10 08:02
5
12
19
26
33

3
A
4
11
9
10
8
6
5
3
2
1
12
15
7
13
14
16
17

4
B
18
19
20

5
IEGB
Notes on Safety
This section deals with the general safety
regulations for working with the equip-
ment.
Symbols in the manual
 Warningsymbolswithinforma-
tionondamageandinjurypre-
vention.
Instruction symbols (the instruction
is explained at the place of the ex-
clamation mark) with information on
preventing damage.
Help symbols with information on
improving tool handling.
Symbols on the equipment
Read and follow the operating in-
structions provided for the device!
Attention: Remove the plug from
the socket as soon as the power
lead is damaged or cut.
G1“ IN Water inlet
G1“ OUT Water outlet
Electric appliances should not be
disposed of in the domestic gar-
bage.
Before initial start-up, please read
through these operating instruc-
tions carefully prior to using the
machine. Keep the instructions
safe and pass them on to any sub-
sequent user so that the informa-
tion is always available.
Content
Notes on Safety ................................... 5
Symbols in the manual .................... 5
Symbols on the equipment .............. 5
General notes on safety ................... 6
Areas of Application ............................ 7
General Description ............................ 7
Functional description ...................... 7
Overview .......................................... 8
Scope of Delivery ............................. 8
Initial Operation ................................... 8
Assembly ........................................ 8
Mains Connection ............................ 8
Setting up ......................................... 8
Connecting the hoses ...................... 8
Filling the pump ............................... 9
Operational start-up ......................... 9
Starting the unit ................................ 9
Restarting the appliance .................. 9
Maintenance Instructions ..................... 9
General cleaning instructions .......... 9
Storage .......................................... 10
Waste Disposal and Environmental
Protection ........................................... 10
Guarantee Notes ................................ 10
Spare Parts Order .............................. 11
Technical Data ................................... 11
CE Declaration of Conformity .......... 41
Exploded Drawing ............................. 44
Grizzly Service-Center ...................... 45

6
IE
GB
Caution! To avoid damage to the
equipment and any possible person
injury resulting from this:
• Do not work with damaged or incom-
plete equipment, or with equipment
that has been converted without the
approval of the manufacturer. Before
initial operation, have a specialist
check that the required electrical pro-
tection measures are in place.
• Do not carry or x the equipment by
the cable or pressure line.
• Protect the equipment from frost and
from running dry.
• Use only original accessories and do
not carry out conversion work on the
equipment.
• Please read the notes in the operating
instructions on the topic of “mainte-
nance and cleaning”. Any measures
above and beyond these, particularly
opening the equipment, are to be car-
ried out by an electrician. In the case
of repairs, always contact our service
centre.
Electrical safety:
Caution: to avoid accidents and in-
juries from electric shocks:
• After erection, the mains plug must be
freely accessible when the equipment
is in operation.
• Before operating your new pump, have
a specialist check:
- The earthing, the protective multiple
earthing; the residual current circuit
breaking must be compliant with the
safety regulations of the energy sup-
ply company and function without
fault,
- The protection of the electrical plug
connections from the wet.
General notes on safety
Working with the equipment:
Caution: to avoid accidents and
injuries:
• This appliance is not intended for opera-
tion by persons (including children) with
reduced physical, sensory or mental
capabilities, or lacking experience and/
or knowledge, unless they are under the
supervision of or have been instructed
on how to use the appliance by a person
responsible for their safety.
• Keep the equipment away from children
and pets. Children must be supervised
in order to ensure that they do not play
with the equipment.
• People who are unfamiliar with the
operating instructions are not permitted
to use the equipment. The operation
of the equipment is not authorised for
people under the age of 16.
• Should there be people in the water,
do not operate the equipment.
• Take appropriate measures to keep
children away from the equipment
whilst it is running.
• Dispose of the packaging material cor-
rectly.
• Do not use the equipment in the vicin-
ity of ammable liquids or gases. Non-
observance will result in a risk of re or
explosion.
• Do not use for water containing abra-
sive particles such as sand. The dis-
pensing of aggressive, abrasive (grind-
ing effect), corrosive, combustible (e.g.
motor fuels) or explosive liquids, salt
water, cleaning agents and foodstuffs
is not permitted. Liquid temperature not
to exceed 35°C.
• Store the equipment in a dry place and
out of reach of children.

7
IEGB
- If there is a risk of ooding, x the
plug connections in an area that is
safe from ooding.
• Ensure that the mains voltage match-
es the specications on the rating
plate.
• The electrical installation shall be ac-
cording to national wiring rules.
• Connect the equipment only to a
socket with a residual current protec-
tion device (residual current circuit
breaker) with a rated current of not
more than 30 mA; minimum fuse 10
amperes.
• Before each use, check the equip-
ment, cable and plug for damage. De-
fective cables are not to be repaired,
but rather replaced by new ones.
Have any damage to your equipment
repaired by a specialist.
• If the power cable for this equipment
is damaged, it must be replaced by
the manufacturer, a customer service
agent of the same or a similarly quali-
ed person in order to prevent haz-
ards.
• Do not pull the plug from the socket
by the cable. Protect the cable from
heat, oil and sharp edges.
• Do not carry or x the equipment by
the cable.
• Use only extension cables that are
protected from spray water and de-
signed for outdoor use. Always fully
unroll a cable drum before use. Check
the cable for damage.
• Before any work on the equipment,
during work breaks and in the case
of non-use, remove the plug from the
socket.
• The cross-section of mains connec-
tion lines must be no smaller than
rubber hose lines with the designation
H07RN-F. The line must be 10 m long.
Areas of Application
The home water dispenser is intended for
use in private homes and gardens. The
unit is suitable for service water supply and
the irrigation of gardens. It is solely intend-
ed for pumping clear and rain water up to
temperatures of no more than 35°C.
Any other use, not expressly authorised
in these instructions (e.g. for transport-
ing foodstuffs, salt water, motor fuels,
chemical products or water with abrasive
materials), may cause damage to the
equipment and represent a serious risk for
the user.
The home water dispenser is not suitable
for continuous duty. Continuous operation
reduces the durability and shortens the
guarantee period.
The operator or user is responsible for ac-
cidents or damage to other people or their
property.
The manufacturer shall not be liable for
damages caused by use other than for
which the equipment is intended or by incor-
rect operation.
General Description
Functional description
The home water dispenser pumps water
automatically. The pump will turn on and
convey water at turn-on pressure. The turn-
on point is set in the factory and cannot be
adjusted by the user.
Read the sections below to learn more
about each operating element’s function.
The diagram of the most impor-
tant functional elements can be
found on the foldout side.

8
IE
GB

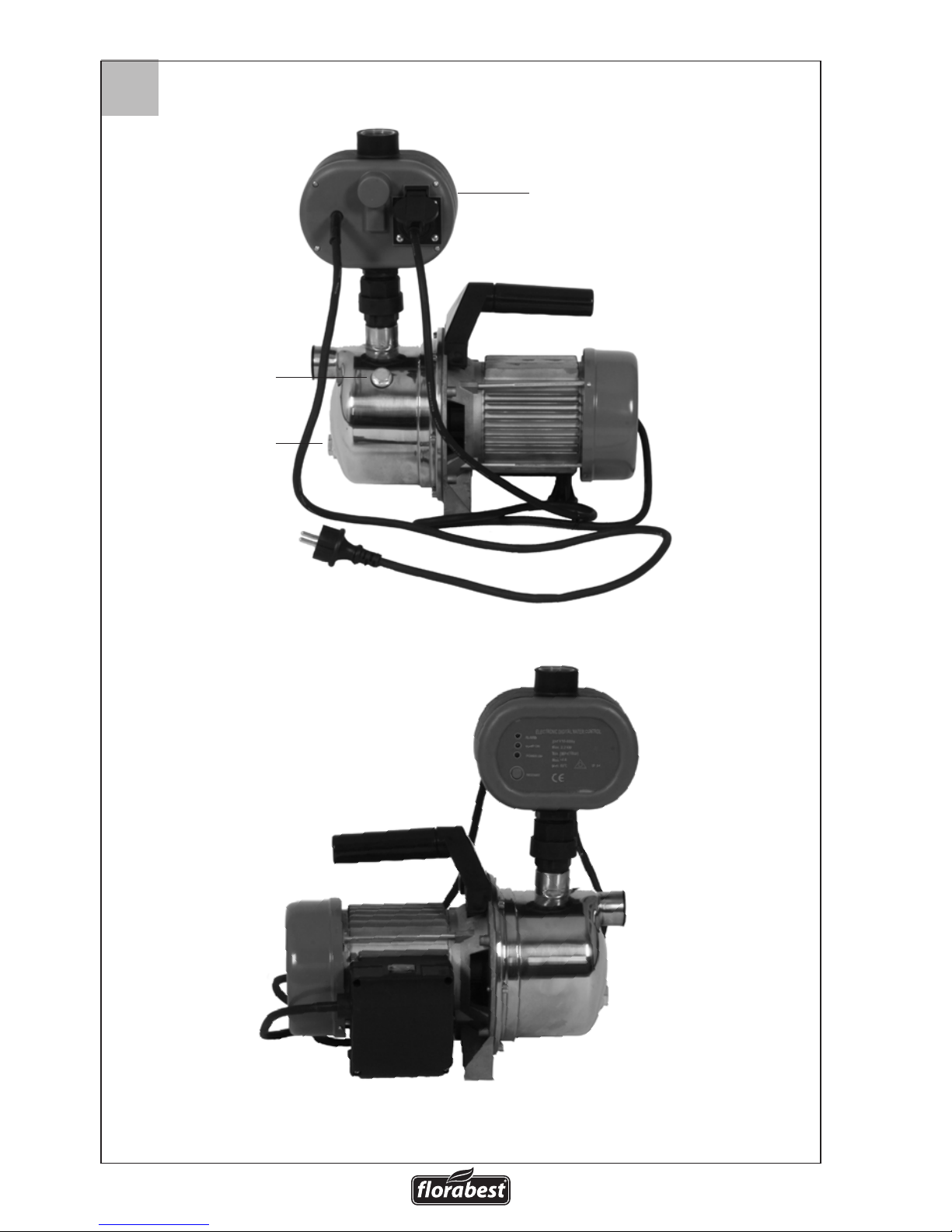

Overview
A
1 Water outlet, automatic switch
2 Power cable, automatic switch
3 Water outlet, home water dis-
penser
4 Water inlet, home water dis-
penser
5 On/Off switch
6 Power cable, home water dis-
penser
7 Home water dispenser
8 Carrying handle
9 Water inlet, automatic switch
10 Automatic switch
11 Restart switch
12 “Power On” indicator
13 “Pump On” indicator
14 “Alarm” indicator
15 Rest
16 Thread of rest screw
17 Draining screw
Scope of Delivery
- Home water dispenser
- Automatic switch
- Rest
Initial Operation
Assembly
• Screw the rest (15) from the package
into the thread (16) in the bottom of
the home water dispenser (7).
• Push the carry handle (8) onto the
carry handle holder and screw these
together using the screws with was-
hers. To do this, use the hex key.
• To permanently install the home wa-
ter dispenser, screw it to the ground.
Screwing it to a xing panel will pre-
vent the appliance from moving.
Mind not to obstruct the access to the
draining screw (17).
• Connect the home water dispenser’s
power cable (
A
6) to the socket of the
automatic switch (
B
18).
Mains Connection
The pump you have purchases is already
tted with an earthed plug. The pump is
intended for connection to an earthed
socket at 230 V ~ 50Hz.
Setting up
• Place the unit on a rm, horizontal,
non-ooding surface.
• Always put up the home water dis-
penser at a point higher than the
water surface you wish to pump water
from.
Where this is impossible, install a low
pressure-resistant shut-off implement
between the appliance and the suc-
tion hose.
• Remove the cap from the home water
dispenser’s water outlet (
A
3). Mount
the automatic switch (
A
10) on the
home water dispenser’s water outlet
(
A
3).
Connecting the hoses
On the suction side, attach a hose
with reow stopper and install a
prelter. On the suction side, do
not use any quick-action connec-
tion systems.
• Attach a suction hose to the home water
dispenser’s water inlet tting (
A
4).
• Attach a pressure hose to the automatic
switch’s water outlet tting (
A
1).
Air in the suction hose will stop the
house water dispenser from work-
ing properly.

9
IEGB
• The “Pump On” indicator (
A
13) tells
you that the pump is working.
• The “Alarm” indicator (
A
14) lights up
when the appliance turns itself off au-
tomatically.
Restarting the appliance
• Following automatic switch-off of the ap-
pliance, press the restart switch (
A
11).
• If restarting the appliance fails several
times, ll up the pump with new water.
Maintenance
Instructions
Clean and maintain your equipment regu-
larly. This will guarantee its performance
and long durability.
Ask our service centre to carry out
any work that is not described in
these instructions. Use only original
parts.
Pull out the power plug before every
maintenance operation. There is a
risk of electrocution or of injury from
moving parts.
General cleaning instructions
In case the unit clogs up, remove the
suction and pressure hoses. Remove the
automatic switch (
A
10) and use water to
wash out the obstructing particle.
Any measures above and beyond these,
particularly opening the equipment, are
to be carried out by an electrician. In the
case of repairs, always contact our serv-
ice centre.
Filling the pump
Fill up the house water dispenser every
time before you start using it. This will en-
sure an immediate start. Running dry will
destroy the pump.
• Use a wrench (SW17) to unscrew the
ller screw (
B
20) at the back of the
home water dispenser.
• Fill in water up to the mark and screw
in the ller screw (
B
20).
• Mind to also ll the suction hose with
water.
Operational start-up
• Check that the electrical connec-
tion is 230V ~50Hz
• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf-
ciently fused (at least 10 A). In-
sert the pump plug into the plug
socket and the pump is ready
for operation.
• Make sure that moisture or wa-
ter never come in contact with
the mains connection.
There is a risk of electrocution.
Starting the unit
• Connect the power cable of the auto-
matic switch (
A
2) to the power sup-
ply.
When you connect the appliance
to the mains, all lamps will rst of
all light up.
• Set the On/Off switch (
A
5) to turn on
the unit.
• The “Power On” indicator (
A
12) will
light up to indicate that the unit is
ready to operate.

10
IE
GB
Storage
• Keep the equipment clean, dry and out
of the reach of children.
• To keep the pump when not in use,
open the draining screw (
B
19) with
an SW21 wrench and carefully drain
the pump.
Waste Disposal
and Environmental
Protection
Be environmentally friendly. Return the tool,
accessories and packaging to a recycling
centre when you have nished with them.
Hand the tool in at a recycling centre. The
plastics and metal parts can be separated
and recycled. Ask your Service Center
about this.
Do not dispose of electrical appli-
ances as unsorted municipal waste,
use separate collection facilities.
Contact you local government for
information regarding the collection
systems available.If electrical ap-
pliances are disposed of in landlls
or dumps, hazardous substances
can leak into the groundwater and
get into the food chain, damaging
your health and well-being. When
replacing old appliances with new
ones, the retailer is legally obligated
to take back your old appliance for
disposals at least free of charge.
Guarantee Notes
• This appliance has a 36-month guar-
antee; a shorter 12-month guarantee
applies if the appliance is to be used for
commercial purposes or for replacement
appliances according to statutory regula-
tions.
• Damage due to natural wear and tear,
overload or incorrect use is excluded
from the guarantee. Certain components
are subject to normal wear and tear and
are excluded from the guarantee.
In the case of pumping water contain-
ing sand or aggressive liquids or other
incorrect, non-design-appropriate use,
as well as in case of non-observance
of the operating manual, application of
force in use or inappropriate or insuf-
cient maintenance, no guarantee claim
exists, since seals, impeller wheel, motor
or other parts are damaged by this. Also,
sewage water pumps are not suitable for
the pumping of abrasive materials (sand,
stone).
• Furthermore, the prerequisite for guar-
antee services is that the references
indicated in the operating instructions re-
garding cleaning and maintenance have
been adhered to.
• Damage, which has been caused from
material or manufacturing faults, will be
made good free of charge, by replace-
ment delivery or repair.
This requires that the appliance is
returned to our service center undis-
mantled and with proof of purchase and
guarantee.
• Repairs, which are not covered by the
guarantee, can be carried out for charge
by our service center. Our service center
will be glad to provide you with a cost
estimate.
We can only process devices which
have been packaged sufciently and
which have been dispatched with correct
stamping.
• Devices sent in freight collect - by
bulk freight, express or with other
special freight - are not accepted.
• If you have a justied guarantee claim,
please contact our service centre by
telephone, which will then advise you on
how the claim will be processed.
• Defective units returned to us will be dis-
posed of for free.

11
IEGB
Spare Parts Order
Use the service address or fax number
supplied to order replacement parts.

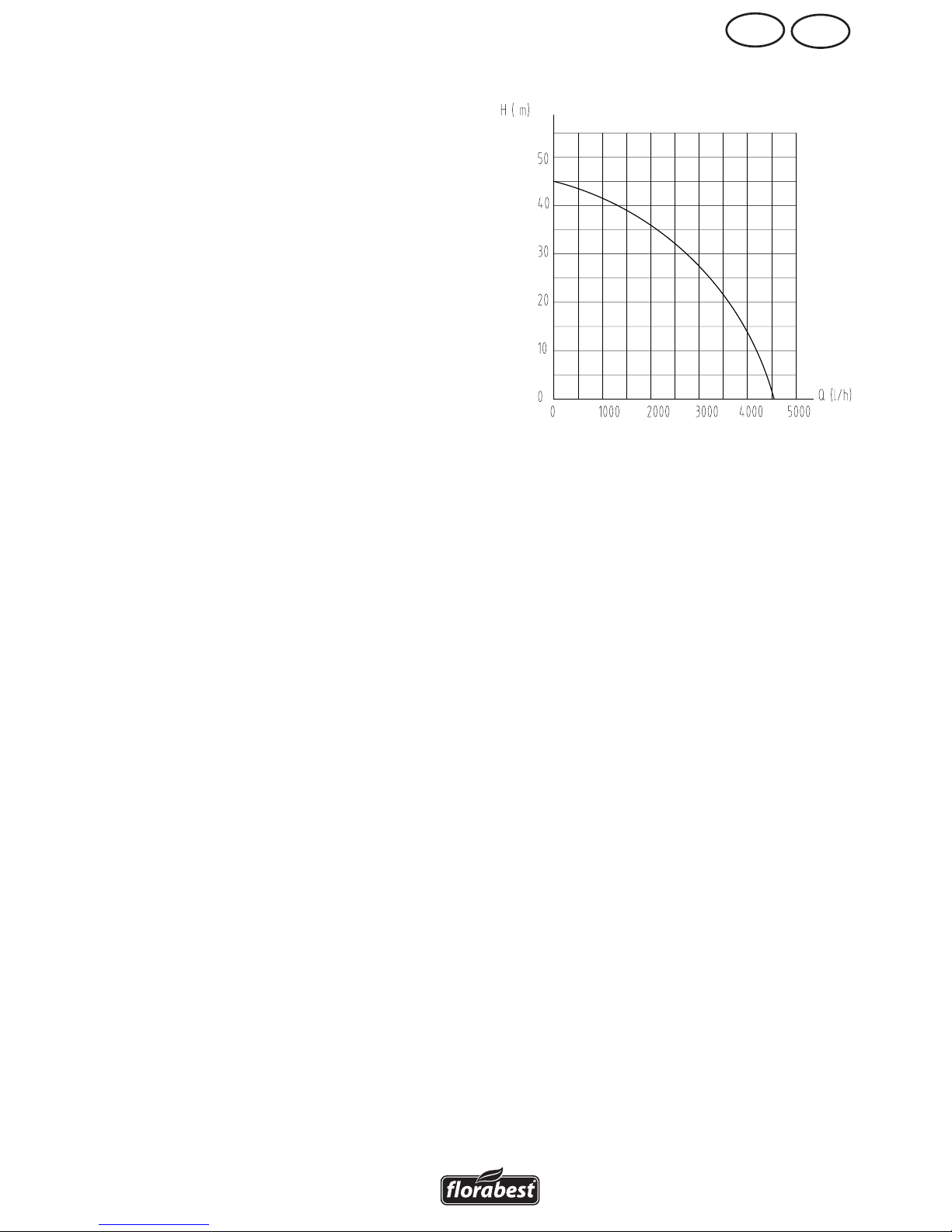

Technical Data
Home water dispenser ......FHA 1100 A1
Mains connection............... 230V~, 50 Hz
Power consumption ................. 1100 Watt
Suction lift .......................................... 7 m
Max. discharge rate ................... 4.600 l/h
Max. discharge head ....................... 45 m
Max. water temperature.................. 35 °C
Hose connection ................................... 1“
Turn-on pressure .......................... 2,0 bar
Turn-off pressure .......................... 4,5 bar
Safety class ............................................ I
Degree of protection ........................ IPX4
Noise pressure
level (LpA) ......90,8 dB(A); KpA = 3,0 dB(A)
Noise performance level
(measured) / (LwA)
.....................94,4 dB(A ); KwA = 3,0 dB(A)
Noise performance level
(guaranteed) ............................. 98,0 dB(A)
Technical and optical changes can be carried
out in the course of further development with-
out notice. All dimensions, references and in-
formation of this instruction manual are without
guarantee. Legal claims, which are made on
the basis of the instruction manual, cannot thus
be considered as valid.

12
FI
Turvallisuusohjeet
Luvussa käsitellään periaatteellisia tur-
vallisuusohjeita vesiautomaatilla työsken-
nellessä.
Ohjeessa esitetyt kuvat
Vaaraan viittaavat tiedot henkilö-
ja esinevahinkojen estämiseksi.
Kieltomerkki (huutomerkin sijasta
kielto on selitetty) viitteenä estämään
vahinkoja.
Huomiomerkki ja tiedot, joita nou-
dattaen laitteella on helpompi työs-
kennellä.
Laitteessa olevat
kuvasymbolit
Tutustu kaikkiin käyttöelementtei-
hin ennen töiden aloittamista,
erityisesti niiden toimintoihin ja
vaikutustapoihin. Kysy lisätietoja
ammattimieheltä.
Lue laitteeseen kuuluva käyttöohje
ja noudata sen ohjeita!
Huomio! Vedä pistoke irti pistora-
siasta heti, kun havaitset kaapelin
olevan vaurioitunut tai poikki.
G1“ IN Vedentulo
G1“ OUT Vedenpoisto
Sähkölaitteet eivät kuulu talousjätt-
eisiin.
Lue oman ja muiden turvallisuuden
vuoksi tämä käyttöohje huolella
läpi ennen vesiautomaatin käyttöö-
nottoa. Pidä käyttöohje tallella ja
luovuta se seuraavalla käyttäjälle,
jotta siinä olevat ohjeet ovat aina
luettavissa..
Sisältö
Turvallisuusohjeet ............................. 12
Ohjeessa esitetyt kuvat ................. 12
Laitteessa olevat kuvasymbolit ..... 12
Yleiset turvallisuusohjeet ............... 13
Käyttötarkoitus .................................. 14
Yleinen kuvaus .................................. 14
Toimintokuvaus ............................. 14
Yleiskatsaus .................................. 14
Toimituksen laajuus ....................... 15
Käyttöönotto ...................................... 15
Asennus ....................................... 15
Verkkoliitäntä ................................. 15
Pystytys ......................................... 15
Johtojen liitäntä ............................. 15
Pumpun täyttö ............................... 15
Käyttöönottoa edeltävät
tarkistukset .................................... 16
Laitteen käynnistys ........................ 16
Laitteen uudelleenkäynnistys ........ 16
Puhdistus ja säilytys ......................... 16
Yleiset puhdistustyöt ..................... 16
Säilytys .......................................... 16
Hävittäminen ja ympäristönsuojelu . 17
Varaosat.............................................. 17
Takuu .................................................. 17
Tekniset tiedot ................................... 18
EU-yhdenmukaisuustodistus ........... 41
Räjähdyspiirustus ............................. 44
Grizzly asiakaspalvelu ...................... 45

13
FI
Vaara! Vältät näin laitteeseen syn-
tyvät vahingot ja niistä mahdollisesti
aiheutuvat tapaturmat:
• Älä työskentele viallisella laitteella tai
joka on epätäydellinen tai johon on teh-
ty muutoksia ilman valmistajan lupaa.
Anna ennen käyttöönottoa ammattimie-
hen tarkistaa, että kaikki vaaditut säh-
köä koskevat suojatoimenpiteet ovat
käytettävissä.
• Älä kanna laitetta tai kiinnitä sitä kaape-
lista tai letkusta roikuttaen.
• Suojaa laite pakkaselta ja kuivakäynnil-
tä.
• Käytä vain alkuperäisiä varaosia, älä
tee laitteeseen mitään muutoksia.
• Lue käyttöohjeen luvussa ”Puhdistus ja
huolto” annetut ohjeet. Kaikki siitä poi-
kkeavat toimenpiteet, erityisesti laitteen
avaamisen, saa suorittaa vain pätevä
sähköasentaja. Korjaustapauksessa
kysy lisätietoja asiakaspalvelultamme.
Sähköturvallisuus:
Vaara: Vältät näin sähköiskun ai-
heuttamat tapaturmat ja loukkaantu-
miset:
• Kun laite on paikallaan ja käynnistetty,
täytyy pistorasiaan päästä helposti.
• Anna ammattimiehen tarkistaa ennen
uuden vesiautomaatin käyttöönottoa:
- Maadoituksen, nollauksen, vikavir-
tasuojakytkimen täytyy toimia energialai-
toksen antamien määräysten mukaisesti.
- Sähköisten liitäntöjen suojaus ko-
steudelta.
- Tulvatilanteissa pistoliitokset on
asennettava turvalliselle alueelle.
• Tarkista, että verkkojännite vastaa tyyppi-
kilvessä ilmoitettua jännitettä.
Yleiset turvallisuusohjeet
Laitteella työskentely:
Vaara: Vältät näin mahdolliset tapa-
turmat ja loukkaantumiset:
• Laitetta ei ole tarkoitettu henkilöiden
(sis. lapset) käyttöön, joiden fyysiset,
aistimukselliset tai henkiset kyvyt tai
kokemuksen /tai tietojen ja taitojen
puute rajoittavat laitteella työskentelyä;
paitsi jos henkilö työskentelee turval-
lisuudesta vastuussa olevan henkilön
valvonnan alaisena tai on saanut tältä
laitteen käyttöön tarpeellisen ohjauksen.
• Lapsia täytyy valvoa niin, että he eivät
käytä laitetta leikkikaluna.
• Käyttöohjeeseen tutustumattomat
henkilöt eivät saa käyttää laitetta. Alle
16-vuotias henkilö ei saa käyttää lai-
tetta.
• Laitetta ei saa käyttää, jos henkilöitä on
vedessä samanaikaisesti.
• Huolehdi vastaavista toimenpiteistä,
jos lapsia on käynnissä olevan laitteen
lähettyvillä.
• Hävitä pakkausmateriaali asianmu-
kaisesti.
• Älä käytä laitetta helposti syttyvien
nesteiden tai kaasujen lähellä. Nou-
dattamattomuus aiheuttaa uhkaavan
palon- ja räjähdyksenvaaran.
• Laitetta ei saa käyttää hankaavien
aineiden kanssa, kuten hiekka. Laitteel-
la ei saa pumpata aggressiivisia, hiovia
(smirgelöiviä), syövyttäviä, helposti
syttyviä (esim. polttoaine) tai räjähtäviä
nesteitä, suolavettä, puhdistusaineita tai
elintarvikkeita. Veden pumppauslämpö-
tila ei saa ylittää 35 °C.
• Säilytä laitetta kuivassa paikassa ja pois
lasten ulottuvilta.

14
FI
• Suorita sähköliitännät kansallisia
määräyksiä noudattaen.
• Liitä laite vain 30mA vikavirtasuojakyt-
kimellä (FI-kytkin) varustettuun pistora-
siaan, sulakkeen ollessa vähintään 10
amperia.
• Tarkista jokaista käyttöä ennen, että laite,
kaapeli ja pistoke ovat kunnossa. Vial-
lisia kaapeleita ei saa korjata, vaan ne
täytyy vaihtaa uusiin. Anna ammattimie-
hen korjata laitteessa esiintyneet viat.
• Jos laitteen liitäntäjohto on viallinen, täy-
tyy vaarojen estämiseksi valmistajan tai
asiakaspalvelun tai vastaavan pätevän
henkilön vaihtaa se.
• Älä irrota kaapelia pistorasiasta kaape-
lista vetämällä. Suojaa kaapeli kuumuu-
delta, öljyltä ja teräviltä reunoilta.
• Älä ripusta tai kiinnitä laitetta kaapelista
roikuttaen.
• Käytä ulkona vain hyväksyttyjä, roiske-
vesisuojattuja lisäkaapeleita. Kelaa kaa-
pelirumpu ennen käyttöä kokonaan auki.
Tarkista kaapelin kunto.
• Irrota pistoke pistorasiasta aina, kun teet
laitteeseen jotakin, pidät taukoa tai et
käytä laitetta.
• Johdot eivät saa olla läpimitoiltaan hei-
kompia, kuin H07 RN-F kumiletkujohdot.
Lisäkaapelin säikeen halkaisijan tulee
olla vähi8ntään 1,5 mm2.
Käyttötarkoitus
Laite on tarkoitettu yksityiseen käyttöön ko-
tona ja puutarhassa.
Laite soveltuu talousveden saamiseen ja
puutarhan kasteluun.
Sen tarkoituksena on ainoastaan korkeinta-
an 35° C lämpimän raikkaanveden ja sade-
veden pumppaus.
Kaikenlainen muu käyttö, joka ei ole sallittua
tämän käyttöohjeen mukaisesti (esim. eli-
ntarvikkeiden, suolaveden, polttoaineiden,
kemiallisten tuotteiden tai hankaavan ve-
den pumppaaminen) voi aiheuttaa laitteen
vahingoittumisen ja olla myös vaaraksi
käyttäjälle.
Vesiautomaattia ei ole tarkoitettu jatkuvaan
käyttöön. Jatkuva käyttö huonontaa kestä-
vyyttä lyhentää
takuuaikaa.
Käyttäjä on vastuussa toisiin henkilöihin tai
heidän omaisuuteensa kohdistuvista tapa-
turmista tai vahingoista.
Valmistaja ei ole vastuussa vahingoista,
jotka aiheutuvat määräysten vastaisesta tai
vääränlaisesta käytöstä.
Yleinen kuvaus
Toimintokuvaus
Vesiautomaatti pumppaa vettä automaatti-
sesti. Pumppu kytkee paineesta riippuen ja
pumppaa vettä. Kytkentähetki on asetettu
tehtaalla ja eikä sitä voida säätää.
Käyttöelementtien toiminnot esitetään
seuraavassa.
Tärkeimpien toiminto-osien
kuvaukset on esitetty kääntösi-
vulla.
Yleiskatsaus
A
1 Vedenpoisto automaattikytkin
2 Virtakaapeli automaatti-
kytkin
3 Vesiautomaatin vedenpoisto
4 Vesiautomaatin vedentulo
5 Virtakytkin
6 Vesiautomaatin virtakaapeli
7 Vesiautomaatti
8 Kantokahva
9 Vedentulon automaattikytkin

15
FI
10 Automaattikytkin
11 Uudelleenkytkin
12 „Power-On“ (virta päällä) näyttö
13 „Pump-On“ (pumppu päällä)
näyttö
14 „Alarm“ (hälytys) näyttö
15 Jalka
16 Kierre jalan kiinnitystä varten
17 Poistoruuvi
Toimituksen laajuus
- Vesiautomaatti
- Automaattikytkin
- Jalka
Käyttöönotto
Asennus
• Ruuvaa jalka (15) vesiautomaatin (7)
alapuolella olevaan kierteeseen (16).
• Työnnä kantokahva (8) kahvan kiin-
nitykseen tarkoitettuun paikkaan ja
kiinnitä ruuveilla ja välilevyillä. Käytä
kiinnityksessä kuusiokoloavainta.
• Jos haluat asentaa vesiautomaatin
kiinteäksi, ruuvaa laite kiinni alustaan.
Ruuvaus sopivaan laattaan estää
myös laitteen liikkumisen.
Tarkista vielä, että pääset helposti kä-
siksi poistoruuviin (17).
Verkkoliitäntä
Ostamasi vesiautomaatti on varustettu
suojapistokkeella. Talousvesiautomaatti on
tarkoitettu liitettäväksi suojapistorasiaan,
jonka teho 230 V ~ 50Hz.
Pystytys
• Aseta laite kiinteälle, vaakasuoralle ja
tulvalta suojatulle alustalle.
• Aseta vesiautomaatti aina ylemmäksi
sitä vedenpintaa, josta aiot pumpata.
Jos se ei ole mahdollista, asenna ali-
paineen kestävä sulkuyksikkö laitteen
ja imuletkun väliin.
• Poista vesiautomaatin (3) vedenpois-
ton kansi. Poista vesiautomaatin (3)
vedenpoiston kansi.
• Liitä vesiautomaatin verkkokaapeli (6)
automaattikytkimen pistorasiaan.
Johtojen liitäntä
Käytä imupuolella takaisinvirtau-
ksen estävää johtoa ja asenna
esisuodatin. Älä käytä imupuolella
minkäänlaisia pikakytkimiä.
• Asenna imujohto vesiautomaatin ve-
dentuloon (4).
• Asenna painejohto automaattikytki-
men vedenpoistoon (1)
Vesiautomaatin toiminto ei ole
taattu, jos imuletkuun on päässyt
ilmaa.
Pumpun täyttö
Vesiautomaatti täytyy täyttää vedellä joka
kerta ennen käyttöä. Siten sen käynnistyy
heti. Kuivakäynti vaurioittaa pumpun.
• Avaa vesiautomaatin takaosassa ole-
va täyttöruuvi (29) sopivalla avaimella
(SW17).
• Täytä vedellä täyttörajaan asti ja ru-
uvaa täyttöruuvi (20) taas kiinni.
• Täytä myös imuletku vedellä.

16
FI
Puhdistus ja säilytys
Puhdista ja kunnosta laite säännöllisesti.
Siten takaat laitteen pitkäikäisyyden ja
luotettavan käytön.
Anna asiakaspalvelumme suorittaa
kaikki työt, joita ei ole mainittu tässä
käyttöohjeessa. Käytä vain alkuper-
äisiä osia.
Vedä pistoke irti laitteessa aina en-
nen töiden aloittamista.
Sähköiskuvaara tai liikkuvat osat
voivat aiheuttaa loukkaantumisia.
Yleiset puhdistustyöt
Jos laite on tukossa, poista imuletku ja
paineletku. Pura automaattikytkin (10) ja
huuhtele tukkeutuma vedellä pois.
Kaikki siitä poikkeavat toimenpiteet, erity-
isesti pumpun avaamisen, saa suorittaa
vain pätevä sähköasentaja. Korjausta-
pauksessa kysy lisätietoja asiakaspalve-
lultamme.
Säilytys
• Säilytä laitetta aina puhtaana, kuivana
ja pois lasten ulottuvilta.
• Avaa vesiautomaatin takaosassa oleva
täyttöruuvi (19) sopivalla avaimella
(SW17) ja poista vesi.
Käyttöönottoa edeltävät tarki-
stukset
• Varmista, että sähköjännite on
230 V ~ 50 Hz.
• Tarkista, että pistorasia on kun-
nossa ja riittävästi suojattu (väh.
10A)
• Varmista, että virtalähteisiin ei
pääse kosteutta tai vettä. Säh-
köiskuvaara!
Laitteen käynnistys
• Kytke automaattikytkimen kaapeli vir-
talähteeseen.
Kaikki merkkivalot palavat ensin,
kun laite on kytketty.
• Kytke virta päälle virtakytkimestä (5).
• „Power-On“ näyttö (12) ilmaisee lait-
teen olevan käyttövalmiudessa.
• Pumpun aktiivisuus ilmaistaan „Pump-
On“ näytöllä (13).
• Jos merkkivalo ”Alarm” (14) palaa, on
laite kytkenyt itsestään päältä pois.
Laitteen uudelleenkäynnistys
• Jos laite on kytkenyt pois päältä auto-
maattisesti, paina silloin uudelleenky-
tkentäpainiketta (11)
• Useamman turhan kytkentäyrityksen
jälkeen pumppu täytyy täyttää uudel-
leen vedellä.

17
FI
Hävittäminen ja
ympäristönsuojelu
Vie laite, lisätarvikkeet ja pakkaus hävittä-
mistä tai uudelleen hyödyntämistä varten
vastaavaan kierrätyspisteeseen.
Sähkölaitteet eivät kuulu talous-
jätteisiin, käytä hyväksesi erityisiä
keräyspisteitä.
Kysy vastaavasta virastosta neuvoa lait-
teen hävittämiseen.
Jos sähkölaitteet hävitetään jätepaikoille
tai kaatopaikoille, voi niistä päästä vaar-
allisia aineita pohjaveteen ja sitä kautta
myös ravintoketjuun. Seurauksena voi
olla terveydelliset haitat.
Vie laite sen vuoksi turvalliseen kierrätys-
pisteeseen. Laitteen muovi- ja metalliosat
voidaan erottaa ja niitä voidaan käyttää uusi-
ointiin. Lisätietoa saa asiakaspalvelultamme.
Varaosat
Tilaa varaosat ilmoitetusta huoltopisteestä
tai lähetä tilaus ilmoitettuun faksinumero-
on.
Takuu
• Annamme tälle laitteelle 36 kuukau-
den takuun. Ammattikäyttöön ja vaih-
tolaitteisiin on voimassa lyhennetty la-
kisääteinen 12 kuukauden takuuaika.
• Tavallisesta kulumisesta, ylikuor-
mituksesta tai asiaankuulumattomasta
käytöstä aiheutuneet vahingot eivät
kuulu takuun piiriin. Tietyt osat kuluvat
normaalissa käytössä eivätkä sen vu-
oksi myöskään kuulu takuupiiriin.
Takuu ei ole myöskään voimassa,
jos laitteella pumpataan hiovia ma-
teriaaleja (hiekka, kivet), aggressiivi-
sia nesteitä, jos käyttöohjeita ei ole
noudatettu tai laitteeseen on tehty
omavaltaista manipulointia, koska
siinä tapauksessa tiivisteet, siipiratas,
moottori tai muut osat vaurioituvat.
• Takuuehtona on lisäksi, että käyttö-
ohjeen puhdistus- ja huolto-ohjeita
noudatetaan.
• Materiaali- tai valmistusvirheet ja va-
hingot poistetaan maksutta joko kor-
jauksena tai uutena toimituksena
Edellytyksenä on, että laite luovuteta-
an asiakaspalveluun kokonaisena eli
purkamattomana ostokuitin tai taku-
ukuitin kanssa.
• Takuupiiriin ulkopuolelle jäävät viat
voit antaa asiakaspalvelumme kor-
jattaviksi erillistä maksua vastaan.
Asiakaspalvelumme antaa mielellään
korjaustarjouksen.
Voimme ottaa vastaan ja käsitellä
ainoastaan riittävästi pakatut ja posti-
maksuilla varustetut laitteet.
Lähettäjä on vastuussa kuljetuksen
aikana mahdollisesti tapahtuneista
esinevahingoista.
• Emme ota vastaan lähetyksiä, joita
ei ole postitettu oikein, emme maksa
lähetyskuluja, emme ota vastaan
express-lähetyksiä tai muita erikoislä-
hetyksiä.
• Oikeutetussa reklamaatio- ja taku-
utapauksessa pyydämme ottamaan
yhteyden asiakaspalveluumme. Sieltä
saat lisätietoa ja neuvoa reklamaation
suhteen.
• Meille lähettämäsi vialliset laitteet hä-
vitämme maksutta.

18
FI

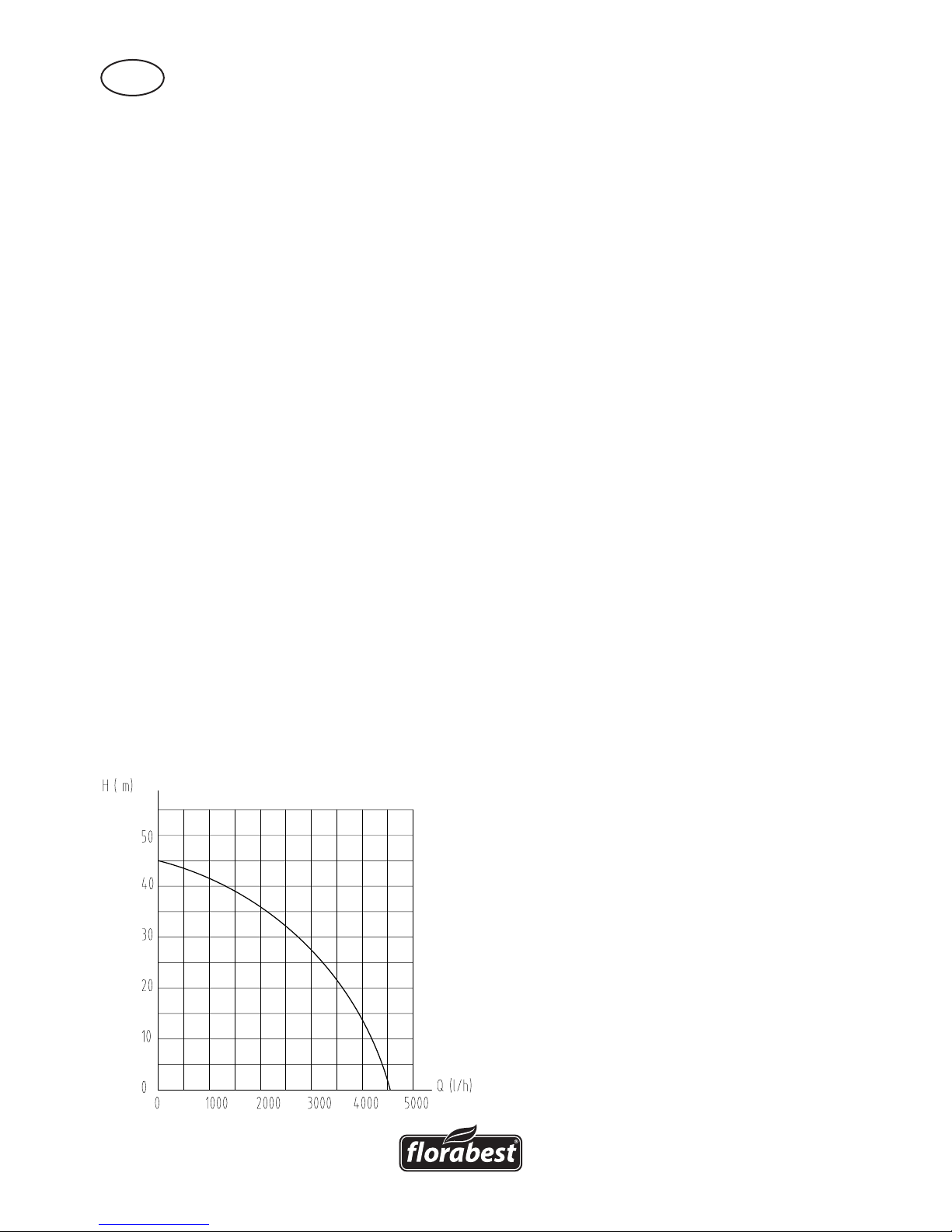

Tekniset tiedot
Vesiautomaatti .................FHA 1100 A1
Nimellistulojännite.............. 230V~, 50 Hz
Tehonotto ................................. 1100 Watt
Imukorkeus ........................................ 7 m
Maksimi kuljetusmäärä .............. 4 600 l/h
Maksimi kuljetuskorkeus.................. 45 m
Veden lämpötila maks. ............................
Letkuliitos.............................................. 1“
Käynnistyspaine ........................... 2,0 bar
Poiskytkentäpaine ........................ 4,5 bar
Suojaluokka ............................................ I
Kotelosuoja ...................................... IPX4
Melutaso (LpA)
..................... 90,8 dB (A), KpA= 3,0 dB(A)
Melutaso
mitattu (LwA)
...................... 94,4 dB(A); KwA =3,0 dB(A)
taattu....................................... 98,0 dB(A)
Teknisiä ja optisia muutoksia voidaan
tehdä niitä etukäteen ilmoittamatta laitteen
lisäkehityksen yhteydessä. Tässä käyt-
töohjeessa mainitut mitat, huomautukset
ja tiedot ilman takuuta. Käyttöohjeeseen
perustuvia oikeudellisia vaatimuksia ei voi
panna vireille.

19
SE
Säkerhetshänvisningar
Detta avsnitt behandlar de grundläggande
säkerhetsföreskrifterna för arbetet med
hushållsvattenautomaten.
Symboler i bruksanvisningen
Farosymboler med uppgifter om
undvikande av person- eller saks-
kador.
Påbudssymboler (i stället för utrop-
stecknet nns en förklaring till påbu-
det) med uppgifter om undvikande
av skador.
Hänvisningar med information för
ett bättre handhavande av appara-
ten.
Symboler på apparaten
Innan Du börjar använda appara-
ten måste Du bekanta Dig ordent-
ligt med alla manöverelement, i
synnerhet med funktioner och ver-
kningssätt. Fråga ev.en yrkesman.
Läs och beakta den bruksanvis-
ning som hör till apparaten
OBS! Om nätkabeln skadas eller
blir genomskuren: dra omedelbart
ur kontakten ur vägguttaget.
G1“ IN Vattenintag
G1“ OUT Vattenuttag
För din egen och andras säkerhet:
läs igenom denna bruksanvisning
innan du använder hushållsvatten-
automaten för första gången. Spa-
ra bruksanvisningen och lämna
den till ev. nästa användare så att
informationen alltid är tillgänglig.
Innehållsförteckning
Säkerhetshänvisningar ..................... 19
Symboler i bruksanvisningen ........ 19
Symboler på apparaten ................. 19
Allmänna säkerhetshänvisningar .. 20
Användningsändamål ....................... 21
Allmän beskrivning ........................... 21
Funktionsbeskrivning .................... 21
Översikt ......................................... 22
Leveransomfattning ....................... 22
Idrifttagning ........................................ 22
Montering ..................................... 22
Nätanslutning ................................ 22
Uppställning .................................. 22
Anslutning av ledningarna ............. 23
Påfyllning av pumpen .................... 23
Kontroller före idrifttagning ............ 23
Apparatstart ................................... 23
Omstart av apparaten ................... 23
Rengöring och lagring ...................... 23
Allmän rengöring ........................... 24
Lagring .......................................... 24
Avfallshantering och
miljöskydd .......................................... 24
Reservdelar ........................................ 24
Garanti ................................................ 24
Tekniska data ..................................... 25
Försäkran om
överensstämmelse ............................ 42
Sprängskiss ....................................... 44
Grizzly servicecenter......................... 45

20
SE
livsmedel. Vätskans temperatur får inte
överskrida 35°C.
• Förvara apparaten på en torr plats och
utom räckhåll för barn.
Var försiktig! Så undviker Du appa-
ratskador och ev. personskador som
kan uppstå till följd av dessa:
• Arbeta inte med en skadad eller ofull-
ständig apparat, eller en apparat som
har byggts om utan tillverkarens god-
kännande. Låt en yrkesman kontrollera
före idrifttagningen att de erforderliga
elektriska skyddsåtgärderna har vidta-
gits.
• Bär eller fäst inte apparaten i kabeln
eller slangen.
• Skydda apparaten mot frost och torr-
körning.
• Använd endast originaltillbehör och gör
inga ombyggnader av apparaten.
• Läs anvisningarna avseende rengöring
och underhåll i denna bruksanvisning.
Alla åtgärder som går därutöver, i syn-
nerhet öppnande av apparaten, skall
utföras av behörig elektriker. Vid repa-
ration: kontakta alltid vårt servicecenter.
Elektrisk säkerhet:
Var försiktig: så undviker Du
olycksfall och skador genom elek-
triska stötar:
• Efter uppställning av apparaten skall nät-
kontakten vara fritt tillgänglig.
• Innan du tar den nya hushållsvattenau-
tomaten i drift måste du låta yrkesman
kontrollera följande:
- Jordning, nollning, jordfelsbrytare måste
uppfylla energiförsörjningsbolagets sä-
kerhetsföreskrifter och fungera felfritt,
Släng inte uttjänta elektriska ap-
parater bland de övriga hushålls-
soporna.
Allmänna
säkerhetshänvisningar
Arbeta med apparaten:
Var försiktig: så undviker Du
olycksfall och skador:
• Denna produkt är inte avsedd att an-
vändas av personer (inkl. barn) med
begränsad fysisk, sensorisk eller mental
förmåga eller bristande erfarenhet och/
eller kunskaper, såvida inte de står
under uppsikt av en person som är
ansvarig för deras säkerhet eller av
denna person får instruktioner om hur
produkten skall användas
• Håll barnen under uppsikt så att de inte
kommer åt att leka med produkten.
• Personer som inte är förtrogna med
bruksanvisningen får inte använda ap-
paraten. Personer under 16 års ålder får
inte använda apparaten.
• Om personer uppehåller sig i vattnet får
apparaten inte användas.
• Vidta lämpliga åtgärder för att hålla
barnen borta från apparaten när den är
igång.
• Avfallshantera emballaget korrekt.
• Använd inte apparaten i närheten av
antändliga vätskor eller gaser. Om detta
inte beaktas, råder brand- eller explosi-
onsrisk.
• Använd inte apparaten för vatten med
abrasiva partiklar, t.ex. sand. Det är inte
tillåtet att använda aggressiva, abrasiva
(smärgelverkande), frätande, brännbara
(t.ex. motorbränslen) eller explosiva
vätskor, saltvatten, rengöringsmedel och
