FLORABEST FTS 1100 B2 Owner's manual

®
SchmutzwaSSer-tauchpumpe FtS 1100 B2
SchmutzwaSSer-tauchpumpe
Originalbetriebsanleitung
Dirty water SuBmerSiBle pump
Translation of original operation manual
IAN 78872

DE / AT / CH Originalbetriebsanleitung Seite 4
GB Translation of original operation manual Page 15
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.

1
2
3
3 10
4
452
6
7
8
11
10
9
9
5






4
DE AT CH
Einleitung
Herzlichen Glückwunsch zum Kauf
Ihres neuen Gerätes.
Sie haben sich damit für ein hochwertiges
Gerät entschieden. Die Betriebsanleitung
ist Bestandteil dieses Gerätes. Sie enthält
wichtige Hinweise für Sicherheit , Ge-
brauch und Entsorgung. Machen Sie sich
vor der Benutzung des Gerätes mit allen
Bedien- und Sicherheitshinweisen vertraut.
Benutzen Sie das Gerät nur wie beschrie-
ben und für die angegebenen Einsatzbe-
reiche.
Bewahren Sie die Betriebsanleitung gut auf
und händigen Sie alle Unterlagen bei Wei-
tergabe des Gerätes an Dritte mit aus.
Bestimmungsgemäße
Verwendung
Die Schmutzwasser-Tauchpumpe ist eine
Entwässerungspumpe und zur Förderung
von Wasser und Schmutzwasser (max. Par-
tikelgröße 35 mm) bis zu einer Temperatur
von max. 35°C bestimmt.
Sie ist z.B. geeignet zum Um- und Auspum-
pen von Becken und Behältern, zum Aus-
pumpen überuteter Keller und zur Wasse-
rentnahme aus Brunnen und Schächten.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Jede andere Verwendung, die in dieser
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird (z.B. Förderung von Lebensmit-
teln, Salzwasser, Motorenkraftstoffe, chemi-
sche Produkte oder Wasser mit abrasiven
(schmiergelwirkenden) Stoffen) kann zu
Schäden am Gerät führen und eine ernst-
hafte Gefahr für den Benutzer darstellen .
Die Pumpe ist nicht für den Dauerbetrieb
geeignet. Dauerbetrieb verkürzt die Le-
bensdauer und reduziert die Garantiezeit.
Inhalt
Einleitung.....................................4
Bestimmungsgemäße
Verwendung................................4
Allgemeine Beschreibung .............5
Lieferumfang...................................5
Funktionsbeschreibung .....................5
Übersicht........................................5
Technische Daten..........................5
Leistungsdaten.................................6
Sicherheitshinweise......................6
Bildzeichen auf dem Gerät ...............6
Bildzeichen in der Betriebsanleitung...6
Allgemeine Sicherheitshinweise.........6
Inbetriebnahme ...........................8
Aufstellen/Aufhängen ......................8
Netzanschluss.................................9
Anschluss der Leitung.......................9
Funktion des Schwimmschalters prüfen..9
Prüfungen vor Inbetriebnahme.........10
Reinigung, Wartung, Lagerung...10
Allgemeine Reinigungs-
arbeiten .......................................10
Reinigung des Flügelrades..............11
Lagerung......................................11
Entsorgung/ Umweltschutz.........11
Ersatzteile/Zubehör ...................11
Garantie ....................................11
Reparatur-Service ......................13
Service-Center............................13
Service-Niederlassung................13
Fehlersuche................................14
Original EG-Konformitäts-
erklärung ..................................25

5
DE AT CH

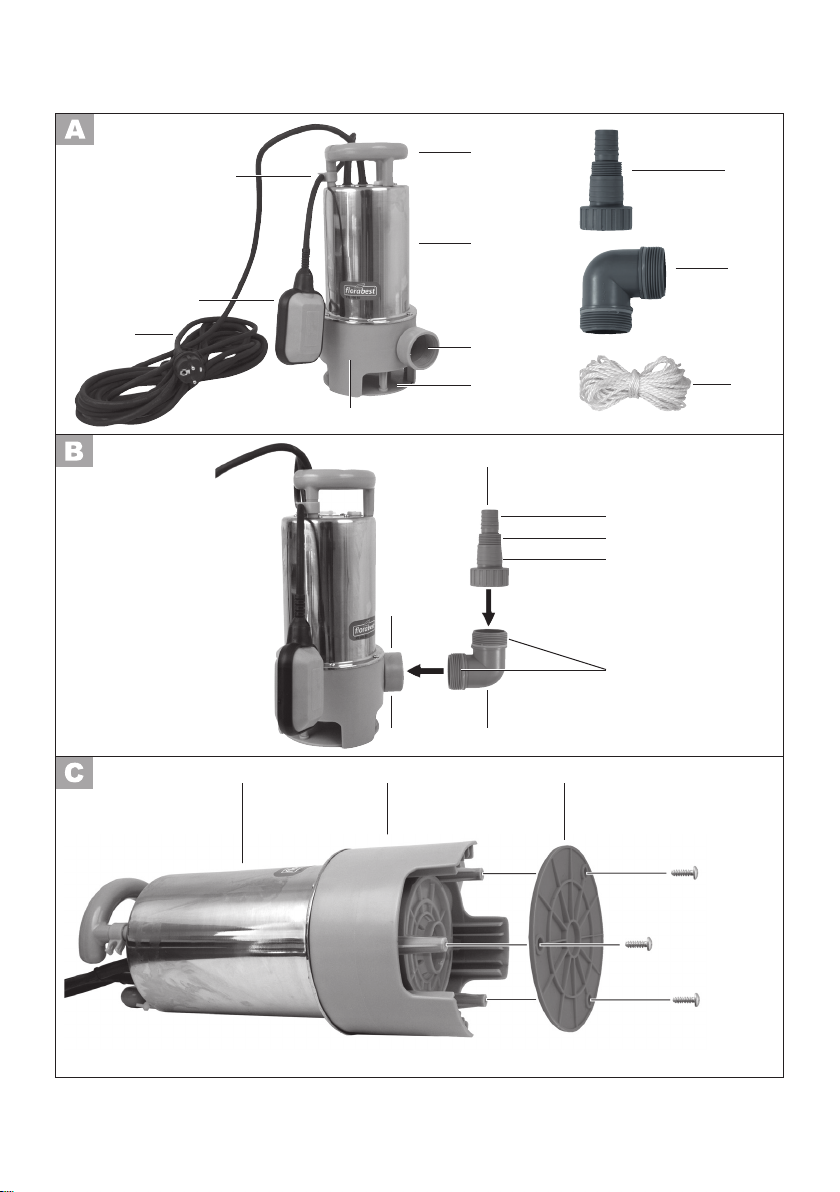

Übersicht
1 Rundgriff
2 Pumpengehäuse
3 Pumpenausgang
4 Bodenplatte
5 Fußteil
6 Netzanschlussleitung
7 Schwimmschalter
8 Schwimmschalter-Rasterung
9 Reduzierstück
10 Winkeladapter
11 8 m Seil
Technische Daten
Schmutzwasser-Tauchpumpe .... FTS 1100 B2
Nenneingangsspannung ....230V~, 50 Hz
Leistungsaufnahme .................... 1100 W
Maximale Fördermenge (Q max)... 20000 l/h
Maximale Förderhöhe (H max) ....... 8,0 m
Maximale Eintauchtiefe..................... 8 m
Maximale Wassertemperatur (T max).. 35 °C
Schlauchanschluss............ 1“, 1¼ “, 1½ “
Maximale Schwebstoffgröße ....... 35 mm
Schaltpunkthöhe „Ein“ .......... ca. 520 mm
Schaltpunkthöhe „Aus“ ......... ca. 230 mm
Länge Netzanschlussleitung............. 10 m
Gewicht ..................................... 6,6 kg
Schutzklasse......................................... I
Schutzart.........................................IPX8
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.
Alle Maße, Hinweise und Angaben dieser
Betriebsanleitung sind deshalb ohne Ge-
währ. Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.
Die Messung der maximalen Leis-
tungsdaten erfolgt bei geradem,
direktem Ausgang. Der Winkelad-
apter kann die Leistung reduzieren.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Allgemeine
Beschreibung
Die Abbildung der wichtigsten
Funktionsteile nden Sie auf der
Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist:
- fertig montierte Schmutzwasser-
Tauchpumpe
- Winkeladapter
- Reduzierstück
- 8 m Seil
- Betriebsanleitung
Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.
Funktionsbeschreibung
Das Gerät besitzt ein Edelstahl-Gehäuse, ei-
nen stabilen Saugfuß und eine rostfreie Mo-
torwelle mit Keramik-Dichtung. Sie hat einen
Kühlmantel, durch den das gepumpte Was-
ser um den Motor herum zu den beiden
Pumpausgängen mit Messinggewinde
ießt. Die Pumpe ist mit einer Schwimmer-
schaltung ausgestattet, die das Gerät was-
serstandsabhängig automatisch ein- oder
ausschaltet.
Ein Thermoschutzschalter schützt den
Motor vor Überlastung.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.

6
DE AT CH

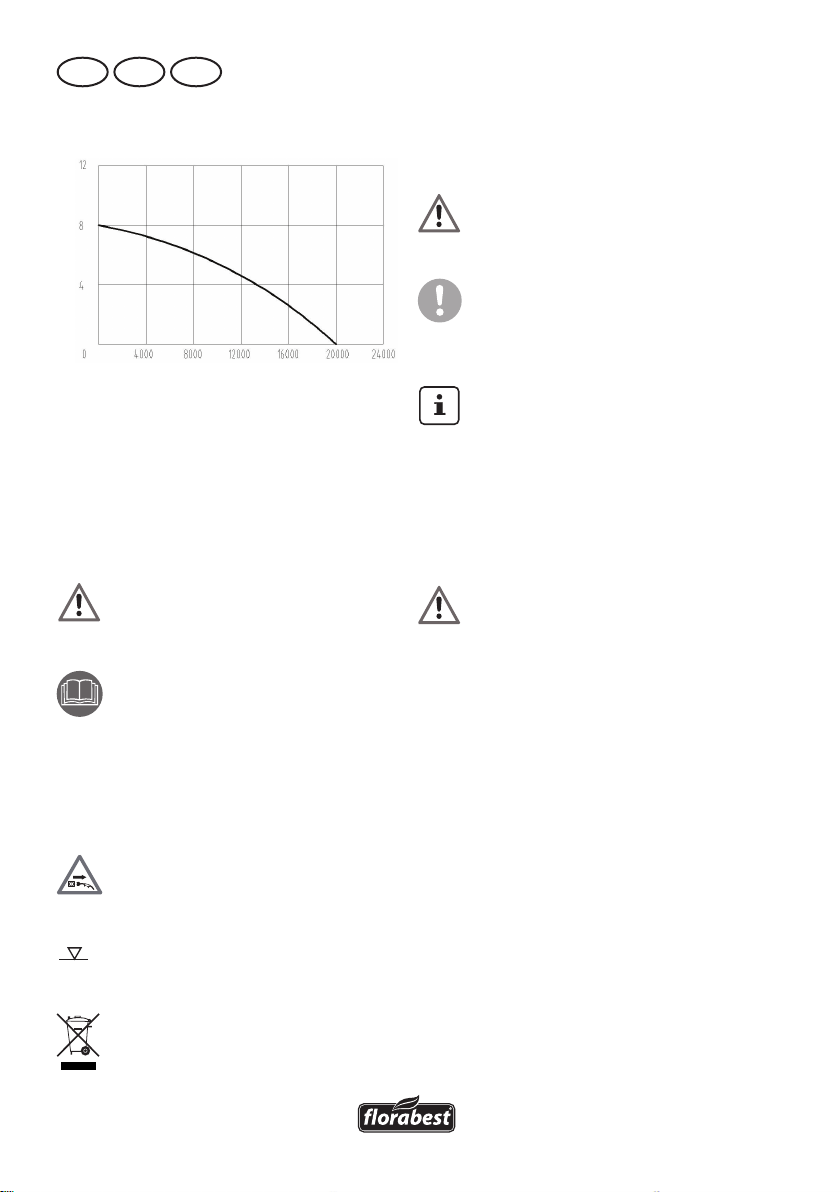

Leistungsdaten
Fördermenge (l/h)
Förderhöhe (m)
Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegen-
den Sicherheitsvorschriften bei der Arbeit
mit der Pumpe.
Bildzeichen auf dem Gerät
Achtung!
Nicht für reines Sandwasser benut-
zen!
Machen Sie sich vor der Arbeit mit
allen Bedienelementen gut vertraut,
insbesondere mit Funktionen und
Wirkungsweisen. Fragen Sie ggf.
eine Fachkraft.
Lesen und beachten Sie die zum
Gerät gehörende Betriebsanleitung!
Achtung! Ziehen Sie bei Beschä-
digung oder Durchschneiden der
Netzanschlussleitung sofort den
Stecker aus der Steckdose.
8m Größtmögliche Betriebstauchtiefe
Elektrogeräte gehören nicht in den
Hausmüll.
Bildzeichen in der
Betriebsanleitung
Gefahrenzeichen mit Anga-
ben zur Verhütung von Per-
sonen- oder Sachschäden.
Gebotszeichen (anstelle des Aus-
rufungszeichens ist das Gebot er-
läutert) mit Angaben zur Verhütung
von Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem Ge-
rät.
Allgemeine
Sicherheitshinweise
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie Unfälle
und Verletzungen:
• Dieses Gerät ist nicht dafür bestimmt,
durch Personen (einschließlich Kinder)
mit eingeschränkten physischen, senso-
rischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels
Wissen benutzt zu werden; es sei denn,
sie werden durch eine für ihre Sicher-
heit zuständige Person beaufsichtigt
oder erhalten von ihr Anweisungen, wie
das Gerät zu benutzen ist.
• Kinder sollten beaufsichtigt werden, um
sicherzustellen, dass sie nicht mit dem
Gerät spielen.
• Personen, die mit der Betriebsanleitung
nicht vertraut sind, dürfen das Gerät
nicht benutzen. Das Bedienen des Ge-
rätes ist Personen unter 16 Jahren nicht
gestattet.
• Tragen Sie zum Schutz gegen elektri-

7
DE AT CH
schen Schlag festes Schuhwerk.
• Ergreifen Sie geeignete Maßnahmen,
um Kinder vom laufenden Gerät fern-
zuhalten. Es besteht Verletzungsgefahr.
• Benutzen Sie das Gerät nicht in der
Nähe von entzündbaren Flüssigkeiten
oder Gasen. Bei Nichtbeachtung be-
steht Brand- oder Explosionsgefahr.
• Die Förderung von aggressiven, abrasi-
ven (schmiergelwirkenden), ätzenden,
brennbaren (z.B. Motorenkraftstoffe)
oder explosiven Flüssigkeiten, Salzwas-
ser, Reinigungsmitteln und Lebensmit-
teln ist nicht gestattet. Die Temperatur
der Förderüssigkeit darf 35°C nicht
überschreiten.
• Bewahren Sie das Gerät an einem tro-
ckenen Ort und außerhalb der Reich-
weite von Kindern auf.
Vorsicht! So vermeiden Sie Geräte-
schäden und eventuell daraus resul-
tierende Personenschäden:
• Arbeiten Sie nicht mit einem beschä-
digten, unvollständigen oder ohne die
Zustimmung des Herstellers umgebau-
ten Gerät. Lassen Sie vor Inbetriebnah-
me durch einen Fachmann prüfen, dass
die geforderten elektrischen Schutz-
maßnahmen vorhanden sind.
• Beaufsichtigen Sie das Gerät während
des Betriebs, um automatisches Ab-
schalten oder Trockenlaufen der Pumpe
rechtzeitig zu erkennen. Prüfen Sie
regelmäßig die Funktion des Schwimm-
schalters (siehe Kapitel „Inbetriebnah-
me“). Bei Nichtbeachtung erlöschen
Garantie- und Haftungsansprüche.
• Bitte beachten Sie, dass die Pumpe
nicht zum Dauerbetrieb (z.B. für Was-
serläufe in Gartenteichen) geeignet ist.
Prüfen Sie das Gerät regelmäßig auf
einwandfreie Funktion.
• Beachten Sie, dass in dem Gerät
Schmiermittel zum Einsatz kommen,
die u.U. durch Ausießen Beschädi-
gungen oder Verschmutzungen verur-
sachen können. Setzen Sie die Pumpe
nicht in Gartenteichen mit Fischbestand
oder wertvollen Panzen ein.
• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung oder
am Schlauch.
• Schützen Sie das Gerät vor Frost und
Trockenlaufen.
• Verwenden Sie nur Original-Zubehör
und führen Sie keine Umbauten am
Gerät durch.
• Lesen Sie zum Thema „Reinigung,
Wartung, Lagerung“ bitte die Hinweise
in der Betriebsanleitung. Alle darüber
hinausgehenden Maßnahmen, insbe-
sondere das Öffnen des Gerätes, sind
von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall im-
mer an unser Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie Unfälle
und Verletzungen durch elektrischen
Schlag:
• Benden sich Personen im Wasser, so
darf das Gerät nicht betrieben werden.
Es besteht Gefahr durch elektrischen
Schlag.
• Bei Betrieb des Gerätes muss nach
dem Aufstellen der Netzstecker frei zu-
gänglich sein.
• Bevor Sie Ihre neue Pumpe in Betrieb
nehmen, lassen Sie fachmännisch prüfen:
- Erdung, Nullung, Fehlerstromschutz-
schaltung muss den Sicherheitsvor-
schriften der Energie-Versorgungs-

8
DE AT CH
• Ziehen Sie vor allen Arbeiten am
Gerät, bei Undichtigkeiten im Was-
sersystem, in Arbeitspausen und bei
Nichtgebrauch den Netzstecker aus
der Steckdose.
• Netzanschlussleitungen dürfen kei-
nen geringeren Querschnitt besitzen
als Gummischlauchleitungen mit der
Bezeichnung H07 RN-F. Die Leitungs-
länge muss 10 m betragen. Der Litzen-
querschnitt des Verlängerungskabels
muss mindestens 2,5 mm2betragen.
Inbetriebnahme
Aufstellen/Aufhängen
• Der Pumpenschacht sollte mindestens
die Abmessungen von 40x40x50cm
haben, damit sich der Schwimmschalter
(7) frei bewegen kann.
• Das Gerät kann an dem Rundgriff (
1) aufgehängt werden oder auf den
Schachtboden gestellt werden.
Zum Aufhängen und/oder Heraus-
ziehen der Pumpe können Sie das im
Lieferumfang enthaltene Seil ( 11)
verwenden.
Zur sicheren Aufhängung schlingen Sie
das Seil ( 11) um zwei der Halterun-
gen des Rundgriffs ( 1) und führen
es durch den Rundgriff nach oben.
Hängen Sie das Gerät niemals am
Schlauch auf.
Achten Sie darauf, das Gerät
auf keinen Fall an der Netzan-
schlussleitung zu halten oder
aufzuhängen. Es besteht die
Gefahr eines Stromschlages
durch beschädigte Netzan-
schlussleitungen.
unternehmen entsprechen und
einwandfrei funktionieren,
- Schutz der elektrischen Steckverbin-
dungen vor Nässe.
- Bei Überschwemmungsgefahr die
Steckverbindungen im überutungssi-
cheren Bereich anbringen.
• Achten Sie darauf, dass die Netzspan-
nung mit den Angaben des Typenschil-
des übereinstimmt.
• Führen Sie die Elektroinstallation entspre-
chend der nationalen Vorschriften aus.
• Schließen Sie das Gerät nur an eine
Steckdose mit Fehlerstrom-Schutzein-
richtung (FI-Schalter) mit einem Bemes-
sungsfehlerstrom von nicht mehr als
30mA an; Sicherung mind. 6Ampere.
• Prüfen Sie vor jedem Gebrauch Gerät,
Netzanschlussleitung und Stecker auf
Beschädigungen. Defekte Netzan-
schlussleitung dürfen nicht repariert
werden, sondern müssen gegen ein
neues ausgetauscht werden. Lassen Sie
Schäden an Ihrem Gerät von einem
autorisierten Fachmann beseitigen.
• Wenn die Anschlussleitung dieses Ge-
rätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kunden-
dienst oder eine ähnliche qualizierte
Person ersetzt werden, um Gefährdun-
gen zu vermeiden.
• Benutzen Sie die Netzanschlusslei-
tung nicht, um den Stecker aus der
Steckdose zu ziehen. Schützen Sie die
Netzanschlussleitung vor Hitze, Öl und
scharfen Kanten.
• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängerungs-
kabel, die spritzwassergeschützt und
für den Gebrauch im Freien bestimmt
sind. Rollen Sie eine Kabeltrommel vor
Gebrauch immer ganz ab. Überprüfen
Sie das Kabel auf Schäden.

9
DE AT CH
Achten Sie darauf, dass sich am
Schachtboden im Laufe der Zeit
Schmutz und Sand ansammeln kann,
der die Pumpe beschädigen könnte.
Wir empfehlen, die Pumpe auf einen
Ziegelstein zu stellen.
Bei zu geringem Wasserspiegel kann
der im Schacht bendliche Schlamm
schnell eintrocknen und die Pumpe
am Anlaufen hindern.
Netzanschluss
Die von Ihnen erworbene Pumpe ist bereits
mit einem Schutzkontaktstecker versehen.
Die Pumpe ist bestimmt für den Anschluss
an eine Schutzkontaktsteckdose mit Feh-
lerstrom-Schutzeinrichtung (FI-Schalter) mit
230V~50Hz.
Anschluss der Leitung
Die Installation der Pumpe erfolgt
- entweder mit fester Rohrleitung
- oder mit exibler Schlauchleitung.
1. Schrauben Sie den Winkeladap-
ter (10) auf den Pumpenausgang
(3).
2. Stülpen Sie den Schlauch über
das Reduzierstück (9) und befes-
tigen Sie ihn mit einer Schlauch-
schelle.
Oder verwenden Sie eine
Schraubverbindung am Winkel-
adapter (10) bzw. am Reduzier-
stück (9).
Ausgang mit 1½ “ Innengewinde an der
Pumpe zum Anschluss des Winkeladap-
ters (10) oder zum direkten Anschluss ei-
nes Schlauches mit 1½ “Außengewinde;
Ausgang mit 1½ “ Außengewinde am
Winkeladapter (10) zum Anschluss
des Reduzierstücks (9) oder einer 1½ “
Schraubverbindung;
Ausgang am Reduzierstück (9) zum
Anschluss eines 1¼ “ oder 1½ “
Schlauches als Klemmverbindung (Be-
festigung mit Schlauchschelle);
Ausgang mit 1“ Außengewinde am
Reduzierstück (9) zum Anschluss einer
1“ Schraubverbindung;
Ausgang mit 1“ am Reduzierstück (9)
zum Anschluss eines 1“ Schlauches
als Klemmverbindung (Befestigung mit
Schlauchschelle).
Achten Sie darauf, dass bei Ver-
wendung des Reduzierstückes (Ø
19,3mm) die Partikelgröße max.
19mm betragen darf, da ansons-
ten das Reduzierstück und der
Schlauch verstopfen können.
Funktion des Schwimmschal-
ters prüfen
Der Schwimmschalter ( 7) ist so einge-
stellt, dass eine sofortige Inbetriebnahme
möglich ist. Bei stationärer Installation
muss die Funktion des Schwimmschalters
regelmäßig (spätestens alle drei Monate)
überprüft werden.
Der Ein- bzw. Aus-Schaltpunkt des
Schwimmschalters kann durch Verändern
der Position des Schwimmschalters in der
Schwimmschalter-Rasterung ( 8) einge-
stellt werden.
• Der Schwimmschalter ( 7) muss so
positioniert sein, dass die Schaltpunkt-
höhe „Ein“ und die Schaltpunkthöhe
„Aus“ leicht und mit wenig Kraftauf-
wand erreicht werden kann. Prüfen
Sie dies, in dem Sie die Pumpe in ein
Gefäß, gefüllt mit Wasser, stellen und
den Schwimmschalter mit der Hand
vorsichtig hochheben und anschlie-

10
DE AT CH
ßend wieder senken. Dabei können
Sie sehen, ob die Pumpe sich ein- bzw.
ausschaltet.
• Achten Sie auch darauf, dass der
Abstand zwischen dem Schwimmschal-
terkopf und der Schwimmschalterraste-
rung ( 8) nicht zu gering ist. Bei zu
geringem Abstand ist die einwandfreie
Funktion nicht gewährleistet.
• Achten Sie bei der Einstellung darauf,
dass der Schwimmschalter nicht vor
dem Ausschalten der Pumpe den Bo-
den berührt.
Es besteht die Gefahr des Trocken-
laufens, wenn das Schwimmschal-
ter-Kabel zu lang gewählt wird.
Prüfungen vor Inbetriebnahme
• Prüfen Sie, ob die Pumpe fest auf
dem Schachtboden steht oder
sicher aufgehängt ist.
• Prüfen Sie, ob der Schlauch ord-
nungsgemäß angebracht wurde.
• Vermeiden Sie, dass die Pumpe
trocken läuft (Schwimmschalter
richtig einstellen). Bei Nichtbe-
achtung oder Trockenlaufen der
Pumpe erlöschen Garantie- und
Haftungsansprüche.
• Vergewissern Sie sich, dass der
elektrische Anschluss 230 V ~
50 Hz beträgt.
• Überprüfen Sie den ordnungsge-
mäßen Zustand der elektrischen
Steckdose und dass diese ausrei-
chend abgesichert ist (mind. 6A).
• Vergewissern Sie sich, dass nie
Feuchtigkeit oder Wasser an den
Netzanschluss kommen kann. Es
besteht die Gefahr eines Strom-
schlages.
Reinigung, Wartung,
Lagerung
Reinigen und pegen Sie Ihr Gerät regelmä-
ßig. Dadurch wird seine Leistungsfähigkeit
und eine lange Lebensdauer gewährleistet.
Lassen Sie Arbeiten, die nicht in die-
ser Betriebsanleitung beschrieben
sind, von unserem Service-Center
durchführen. Verwenden Sie nur
Originalteile. So vermeiden Sie Ge-
räteschäden und eventuell daraus
resultierende Personenschäden.
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom-
schlages oder Verletzungsgefahr
durch bewegliche Teile.
Allgemeine Reinigungs-
arbeiten
• Nicht stationär installierte Geräte:
Reinigen Sie die Pumpe nach jedem
Gebrauch mit klarem Wasser.
• Stationär installierte Geräte: Prüfen Sie
die Funktion des Schwimmschalters
(7) regelmäßig (spätestens alle drei
Monate).
• Entfernen Sie Fusseln und faserige
Partikel, die sich im Pumpengehäuse
eventuell festgesetzt haben, mit einem
Wasserstrahl.
• Reinigen Sie den Schwimmschalter von
Ablagerungen mit klarem Wasser.
• Befreien Sie den Schachtboden regel-
mäßig von Schlamm (spätestens alle
3 Monate) und reinigen Sie auch die
Schachtwände
• Wenn Sie die Pumpe einen längeren
Zeitraum nicht benutzt haben, dann
muss die Pumpe nach dem letzten

11
DE AT CH
Einsatz und vor Neueinsatz gründlich
gereinigt werden. Infolge von Ablage-
rungen und Rückständen kann es sonst
zu Anlaufschwierigkeiten kommen.
Reinigung des Flügelrades
Bei Verschmutzung oder Blockierung des
Flügelrades können Sie dieses über den
Pumpenausgang (3) oder durch Abschrau-
ben der Bodenplatte (4) reinigen:
1. Schrauben Sie den Winkeladap-
ter ( 10) am Pumpenausgang
(3) ab.
2. Entfernen Sie die 3 Schrauben
an der Unterseite des Fußteils (5)
und nehmen Sie die Bodenplatte
(4) ab.
3. Reinigen Sie das Flügelrad mit
klarem Wasser.
4. Der Zusammenbau erfolgt in um-
gekehrter Reihenfolge.
Alle darüber hinausgehenden Maßnah-
men, insbesondere das Öffnen der Pumpe,
sind von einer Elektrofachkraft auszufüh-
ren. Wenden Sie sich im Reparaturfall
immer an unser Service-Center.
Lagerung
• Bewahren Sie das Gerät gereinigt,
trocken und außerhalb der Reichwei-
te von Kindern auf.
• Zur Aufbewahrung schrauben Sie den
Winkeladapter ( 10) ab
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpa-
ckung einer umweltgerechten Wiederver-
wertung zu.
Elektrogeräte gehören nicht in den
Hausmüll.
Geben Sie das Gerät an einer Verwer-
tungsstelle ab. Die verwendeten Kunststoff-
und Metallteile können sortenrein getrennt
werden und so einer Wiederverwertung
zugeführt werden. Fragen Sie hierzu unser
Service-Center.
Die Entsorgung Ihrer defekten eingesende-
ten Geräte führen wir kostenlos durch.
Ersatzteile/Zubehör
Verwenden Sie zum Nachkauf von Ersatz-
teilen die angegebene Service-Adresse
(siehe Seite 13).
Zubehör kann online unter
www.grizzly.biz/shop bestellt werden.
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes
stehen Ihnen gegen den Verkäufer des
Gerätes gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda-
tum. Bitte bewahren Sie den Original Kas-
senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kauf-
datum dieses Gerätes ein Material- oder
Fabrikationsfehler auf, wird das Gerät von
uns – nach unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Garantieleis-
tung setzt voraus, dass innerhalb der Drei-
Jahres-Frist das defekte Gerät und der Kauf-

12
DE AT CH
beleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel
besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie
gedeckt ist, erhalten Sie das reparierte oder
ein neues Gerät zurück. Mit Reparatur oder
Austausch des Gerätes beginnt kein neuer
Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspa-
cken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind
kostenpichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Geräteteile, die normaler Ab-
nutzung ausgesetzt sind und daher als Ver-
schleißteile angesehen werden können (z.B.
Filter oder Aufsätze) oder für Beschädigun-
gen an zerbrechlichen Teilen (z.B. Schalter,
Akkus oder die aus Glas gefertigt sind).
Diese Garantie verfällt, wenn das Gerät
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachgemäße
Benutzung des Gerätes sind alle in der Be-
triebsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Betriebs-
anleitung abgeraten oder vor denen gewarnt
wird, sind unbedingt zu vermeiden.
Das Gerät ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Es besteht insbesondere kein Garantiean-
spruch beim Fördern von abrasiven Ma-
terialien (Sand, Steine) oder aggressiven
Flüssigkeiten, bei Nichtbeachtung der
Betriebsanleitung oder Gewaltanwendung,
da dadurch Dichtungen, Flügelrad, Motor
oder andere Teile beschädigt werden.
Achtung: Tauchpumpen sind Entwässe-
rungspumpen. Die Konstruktion einer
Tauchpumpe verfolgt den Zweck, im
Rahmen ihrer Leistungsklasse möglichst
rasch ein bestimmtes Volumen Wasser zu
fördern, bzw. abzupumpen. Tauchpumpen
sind nicht geeignet als Bewässerungspum-
pen (z.B. zur Gartenbewässerung) oder als
Dauerlaufpumpen (z.B. für Bachläufe oder
Teichfontänen). Bei Zweckentfremdung er-
lischt der Garantieanspruch.
Der Garantieanspruch erlischt auch beim
Einsatz der Pumpe ohne Bodenplatte oder
bei Beschädigungen, die durch Halten
oder Aufhängen an der Netzanschluss-
leitung verursacht werden. Die Pumpen
dürfen nicht trocken laufen oder Frost aus-
gesetzt werden.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anlie-
gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Artikelnummer
(z.B. IAN12345) als Nachweis für
den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild, einer Gravur, auf
dem Titelblatt Ihrer Betriebsanleitung
(unten links) oder als Aufkleber auf der
Rück- oder Unterseite.

13
DE AT CH
• Sollten Funktionsfehler oder sonstige
Mängel auftreten kontaktieren Sie
zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere In-
formationen über die Abwicklung Ihrer
Reklamation.
• Ein als defekt erfasstes Gerät können
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der
Angabe, worin der Mangel besteht
und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um An-
nahmeprobleme und Zusatzkosten zu
vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird.
Stellen Sie sicher, dass der Versand
nicht unfrei, per Sperrgut, Express oder
sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim
Kauf mitgelieferten Zubehörteile ein
und sorgen Sie für eine ausreichend
sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Ga-
rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kos-
tenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert einge-
sandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei-
nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Unfrei - per Sperrgut, Express oder mit
sonstiger Sonderfracht - eingeschickte Ge-
räte werden nicht angenommen.
Die Entsorgung Ihrer defekten eingesende-
ten Geräte führen wir kostenlos durch.
Service-Center
Service Deutschland
Tel.: [phone]
(0,14 EUR/Min. aus dem dt. Fest-
netz, Mobilfunk max. 0,42 EUR/
Min.)
E-Mail: [email protected]
IAN 78872
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [email protected]
IAN 78872
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]
IAN 78872
Service-
Niederlassung
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kon-
taktieren Sie zunächst das oben genannte
Service-Center.
Grizzly Gartengeräte
GmbH & CO KG
Kundenservice
Georgenhäuser Str. 1
64409 Messel
Homepage: www.grizzly.biz
A.S.A. Marina AG
Postfach Nr. 406
6906 Lugano Cassarate
DE
DE
AT
AT
CH
CH

14
DE AT CH
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Pumpe läuft nicht
an
Netzspannung fehlt Steckdose, Netzanschlussleitung, Leitung, Stecker prüfen, ggf. Repa-
ratur durch Elektrofachmann
Schwimmschalter ( 7) schaltet
nicht Schwimmschalter in höhere Stel- lung bringen
Pumpe fördert
nicht
Pumpenleistung verringert durch
stark verschmutzte und schmir-
gelnde Wasserbeimengungen
Pumpe reinigen und ggf. Ver-
schleißteile ersetzen
Pumpe schaltet
nicht aus Schwimmschalter ( 7) kann
nicht absinken Pumpe auf dem Schachtboden richtig aufstellen
Fördermenge
ungenügend
Pumpenleistung verringert durch
stark verschmutzte und schmir-
gelnde Wasserbeimengungen
Pumpe reinigen und ggf. Ver-
schleißteile ersetzen
Pumpe schaltet
nach kurzer Lauf-
zeit ab
Motorschutz schaltet die Pumpe
wegen zu starker Wasserver-
schmutzung ab.
Netzstecker ziehen und Pumpe
sowie Schacht reinigen.
Wassertemperatur zu hoch,
Motorschutz schaltet Gerät ab. Auf maximale Wasser-Temperatur von 35°C achten!

15
GB
Introduction
Congratulations on the purchase of
your new device. With it, you have
chosen a high quality product.
The operating instructions constitute part
of this product. They contain important in-
formation on safety, use and disposal.
Before using the product, familiarise your-
self with all of the operating and safety
instructions. Use the product only as de-
scribed and for the applications specied.
Keep this manual safely and in the event
that the product is passed on, hand over
all documents to the third party.
Areas of Application
The foul water submersible pump is a
drainage pump and designed for trans-
porting water and sewage water (max.
particle size 35 mm) up to a temperature
of max. 35°C.
It is suitable e.g. for pumping around and
pumping out basins and containers, for
pumping out ooded cellars, and for ex-
tracting water from wells and shafts.
This equipment is not suitable for industrial
use. Industrial use will invalidate the guar-
antee.
Any other use, not expressly authorised
in these instructions (e.g. for transporting
foodstuffs, salt water, motor fuels, chemical
products or water with abrasive materials),
may cause damage to the equipment and
represent a serious risk for the user.
The pump is not suitable for continuous
operation. Continuous operation reduces
the durability and shortens the guarantee
period.
The operator or user is responsible for ac-
cidents or damage to other people or their
property.
Content
Introduction ...............................15
Areas of Application ..................15
General Description....................16
Scope of Delivery..........................16
Functional description....................16
Overview.....................................16
Technical Data............................16
Performance data..........................17
Notes on Safety .........................17
Symbols in the manual...................17
Symbols on the equipment .............17
General notes on safety.................17
Initial Operation.........................19
Positioning/Hanging .....................19
Mains Connection.........................20
Connecting the Pressure Line...........20
Adjustment of the oat switch ........20
Operational start-up ......................21
Cleaning, Maintenance, Storage...21
General cleaning instructions..........21
Cleaning the Fan Wheel ................21
Storage........................................22
Troubleshooting .........................22
Spare Parts Order......................22
Waste Disposal and Environ-
mental Protection.......................22
Guarantee .................................23
Repair Service............................24
Service-Center............................24
Service Branch ...........................24
Translation of the original EC
declaration of conformity...........25

16
GB
Overview
1 Round handle
2 Pump housing
3 Pump outlet
4 Floor plate
5 Foot part
6 Mains connection cable
7 Float switch
8 Float switch grating
9 Reducer
10 Angle adapter
11 8 m cord
Technical Data
Dirty water submersible pump FTS 1100 B2
Mains connection..................230 ~50Hz
Power consumption ................... 1100 W
Max. discharge rate (Q max) .. 20000 l/h
Max. discharge head (H max)........ 8,0 m
Max. depth of immersion .................. 8 m
Max. water temperature.................. 35°C
Hose connection .............. 1“, 1¼ “, 1½ “
Max. foreign body size.................35 mm
Switching point level:
ON...........................approx. 520 mm
OFF...........................approx. 230 mm
Mains cable .................................. 10 m
Weight ....................................... 6.6 kg
Safety class ..........................................I
Degree of protection.........................IPX8
Technical and optical changes can be
carried out in the course of further devel-
opment without notice. All dimensions,
references and information of this instruc-
tion manual are without guarantee. Legal
claims, which are made on the basis of the
instruction manual, cannot thus be consid-
ered as valid.
The manufacturer shall not be liable for
damages caused by use other than for
which the equipment is intended or by in-
correct operation.
General Description
The diagram of the most impor-
tant functional elements can be
found on the foldout side.
Scope of Delivery
Carefully unpack the appliance and check
that it is complete:
- Fully assembled sewage water pump
- Angle adapter
- Reducer
- 8 m cord
- Instruction Manual
Dispose of the packaging material cor-
rectly.
Functional description
The foul water submersible pump has a
stainless steel casing, a stable suction foot
and a non-corrosive motor shaft with ce-
ramic seal. It has a cooling jacket, through
which the pumped water ows around the
motor to the two brass-threaded pump out-
lets. The pump is tted with a oat switch,
which automatically switches the equip-
ment on or off.
The motor is protected from overload by a
thermal safety switch.
Please refer to the following descriptions
for the function of the operating parts.

17
GB

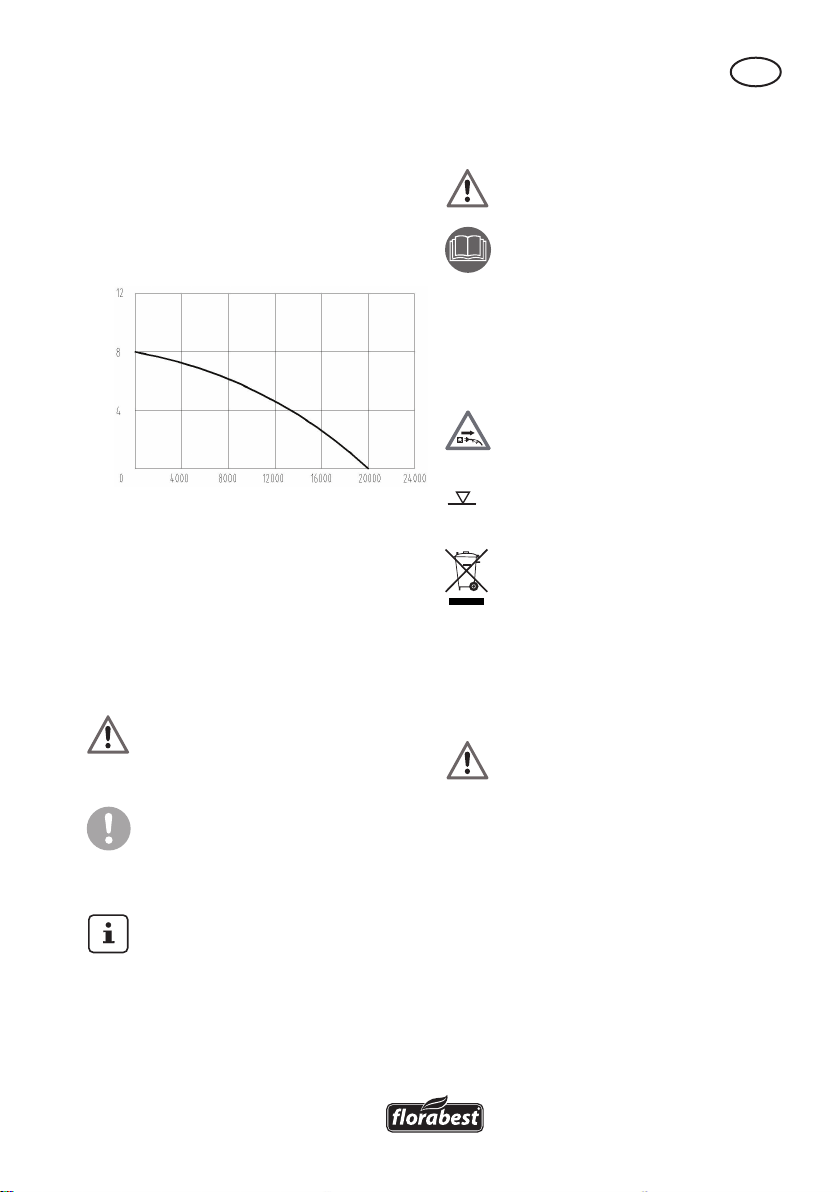

The maximum performance data
are measured with a straight, di-
rect outlet ow. The angle piece
and backow valve may reduce
performance.
Performance data
(l/h)
(m)
Notes on Safety
This section deals with the general safety
regulations for working with the equip-
ment.
Symbols in the manual
Warning symbols with in-
formation on damage and
injury prevention.
Instruction symbols (the instruction is
explained at the place of the excla-
mation mark) with information on
preventing damage.
Help symbols with information on
improving tool handling.
Symbols on the equipment
Caution! Do not use for water with
a high sand content!
Before beginning work, familiarise
yourself thoroughly with all the op-
erating elements, particularly with
how they function and operate. Ask
a specialist if necessary.
Read and follow the operating in-
structions provided for the device!
Attention: Remove the plug from the
socket as soon as the power lead is
damaged or cut.
8m Greatest possible operating immer-
sion depth.
Electric appliances should not be
disposed of in the domestic gar-
bage.
General notes on safety
Working with the equipment:
Caution: to avoid accidents and
injuries:
• This appliance is not intended for use
by persons (including children) with
reduced physical, sensory or mental
capabilities, or lack of experience and
knowledge, unless they have been
given supervision or instruction concer-
ning use of the appliance by a person
responsible for their safety.
• Children should be supervised to ensu-
re that they do not play with the appli-
ance.
• People who are unfamiliar with the
operating instructions are not permitted

18
GB
to use the equipment. The operation
of the equipment is not authorised for
people under the age of 16.
• Wear sturdy footwear to protect
against electric shock.
• Should there be people in the water,
do not operate the equipment. Risk of
electric shock!
• Take appropriate measures to keep
children away from the equipment
whilst it is running. There is a risk of
injury!
• Do not use the equipment in the vicinity
of ammable liquids or gases. Non-
observance will result in a risk of re
or explosion.
• The transportation of aggressive, abra-
sive (grinding effect), corrosive, com-
bustible (e.g. motor fuels) or explosive
liquids, salt water, cleaning agents and
foodstuffs is not permitted. The temper-
ature of the liquid being transported
must not exceed 35°C.
• Store the equipment in a dry place and
out of reach of children.
Caution! To avoid damage to the
equipment and any possible person
injury resulting from this:
• Do not work with damaged or incom-
plete equipment, or with equipment
that has been converted without the
approval of the manufacturer. Before
initial operation, have a specialist
check that the required electrical pro-
tection measures are in place.
• Monitor the equipment during opera-
tion (particularly in residential spaces,
in order to detect automatic switching
off or dry running of the pumps in time.
Regularly check the function of the oat
switch (see chapter “initial operation“).
Non-observance will invalidate all
guarantee and liability claims.
• Please note that the pump is not suit-
able for continuous operation (e.g. for
watercourses in garden ponds). Check
the equipment regularly for correct
functioning.
• Note that the lubricants used in the
equipment may cause damage or con-
tamination if they escape. Do not use
the pump in garden ponds with sh
stocks or valuable plants.
• Do not carry or x the equipment by
the cable or pressure line.
• Protect the equipment from frost and
from running dry.
• Use only original accessories and do
not carry out conversion work on the
equipment.
• Please read the notes in the operating
instructions on the topic of “mainte-
nance and cleaning”. Any measures
above and beyond these, particularly
opening the equipment, are to be car-
ried out by an electrician. In the case
of repairs, always contact our service
centre.
Electrical safety:
Caution: to avoid accidents and
injuries from electric shocks:
• The equipment is not to be operated if
there are people in the water. There is
a risk of electric shock.
• After erection, the mains plug must be
freely accessible when the equipment
is in operation.
• Before operating your new pump, have
a specialist check:
- The earthing, the protective multiple
earthing; the residual current circuit

19
GB
breaking must be compliant with
the safety regulations of the energy
supply company and function with-
out fault,
- The protection of the electrical plug
connections from the wet.
- If there is a risk of ooding, x the
plug connections in an area that is
safe from ooding.
• Ensure that the mains voltage matches
the specications on the rating plate.
• The electrical installation shall be ac-
cording to national wiring rules.
• Connect the equipment only to a sock-
et with a residual current protection
device (residual current circuit breaker)
with a rated current of not more than
30 mA; minimum fuse 6 amperes.
• Before each use, check the equipment,
cable and plug for damage. Defec-
tive cables are not to be repaired, but
rather replaced by new ones. Have
damage on your equipment repaired
by an authorised specialist.
• If the power cable for this equipment is
damaged, it must be replaced by the
manufacturer, a customer service agent
of the same or a similarly qualied
person in order to prevent hazards.
• Do not pull the plug from the socket by
the cable. Protect the cable from heat,
oil and sharp edges.
• Do not carry or x the equipment by
the cable.
• Use only extension cables that are pro-
tected from spray water and designed
for outdoor use. Always fully unroll a
cable drum before use. Check the ca-
ble for damage.
• Disconnect the mains plug from the
socket before all work on the equip-
ment, in case of leaks in the water sys-
tem, during work breaks, and when not
in use.
• The cross-section of mains connection
lines must be no smaller than rub-
ber hose lines with the designation
H07RN-F. The line must be 10 m long.
The exible lead cross-section of the ex-
tension cord must at least 2.5 mm2.
Initial Operation
Positioning/Hanging
• The dimensions of the pump shaft must
be not less than 40 x 40 x 50 cm, in
order that the oat switch ( 7) can
move freely.
• The pump can be suspended by the
round handle ( 1) or placed on the
shaft oor.
The pump can be suspended and/
or removed using the cable ( 11)
provided.
To hang up safely, loop the cord
around both of the cable holders that
are pointing downwards and pull it up-
wards through the round handle.
Never suspend the pump by the
hose.
Ensure that the equipment is
not hung up or held by the
mains cable. There is a risk
of electric shock from dam-
aged mains cables.
Note that, over time, dirt and sand
may collect on the bottom of the
shaft, which could damage the
pump.
We recommend standing the pump
on a brick.
If the water level is too low, the silt in
the shaft can quickly dry out and im-
pede the pump when warming up.

20
GB
Mains Connection
The pump you have purchases is already
tted with an earthed plug. The equipment
is designed for connection to an earthed
wall socket with a residual current operat-
ed device (RCD switch) at 230 V ~ 50Hz.
Connecting the Pressure Line
The pump is installed
- Either with a xed pipeline
- Or with a exible hose line.
1. Screw the bracket adapter (10)
onto the pump outlet (3).
2. Fit the hose over the reducer (9)
and secure it with a hose clamp.
Or use a screw connection at
the bracket adapter (10) or the
reducer (9).
Outlet with a 1½” internal thread on
the pump for connection of the angle
adapter (10) or for direct connection
of a hose with a 1½” external thread;
Outlet with 1½“ external thread at the
bracket adapter (10) for connection of
the reducer (9) or a 1½“ screw con-
nection;
Outlet on reducer (9) for connection of
a 1¼” or 1½” hose as a compression
joint (xing with a hose clamp);
Outlet with 1“ external thread at the re-
ducer (9) for connection of a 1“ screw
connection;
Outlet with 1½“ thread at the reducer
(9) for connection of a 1“hose as clamp
connection (xing with a hose clamp)
Note that the particle size may
be max. 19 mm if the reducer (Ø
19.3mm) is used, otherwise the re-
ducer and hose can become blocked.
Adjustment of the oat
switch
The oat switch (7) is adjusted so that
it can be started up immediately.
In the case of stationary installation, check
regularly (no less then once every three
months) that the oat switch is working.
The ON and OFF switching point of the
oat switch can be adjusted by changing
the position of the oat switch in the oat
switch grating. Please check the following
points before start of operation.
• The oat switch must be attached so
that the switching point ON level and
the switching point OFF level can be
reached easily and with little expendi-
ture of energy. Check this by placing
the pump into a vessel lled with water
and lift the oat switch carefully by
hand and then lower it again. In this
case, you can see whether the pump
switches on and off.
• Also ensure that the separation dis-
tance between the oat switch head
and the oat switch latching mecha-
nism ( 8) is not too small. In the
case of a separation distance which is
too small, trouble-free functioning can-
not be guaranteed.
• During the adjustment of the oat
switch, ensure that the oat switch
does not contact the oor before the
pump switches off.
There is a risk of dry running if the
oat switch cable is selected to be
too long
