FLORABEST FGPS 1100 B2 Quick start guide

GARTENPUMPEN-SET
Originalbetriebsanleitung
GARDEN PUMP SET
Translation of original operation manual
GARTENPUMPEN-SET FGPS 1100 B2
IAN 102837
®
102837_flo_Gartenpumpen-Set_cover_AT.indd 2 19.09.14 12:35

DE / AT Originalbetriebsanleitung Seite 4
GB Translation of original operation manual Page 14
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the
device.
102837_flo_Gartenpumpen-Set_cover_AT.indd 3 19.09.14 12:35

B
A
B
A
1 2 3 4 5
6
7
8
9
11
10
12
13
14
15
16
7
8

4
DE AT CH
Dieses Gerät kann von Kindern ab
8Jahren und darüber sowie von
Personen mit verringerten physi-
schen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfah-
rung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüg-
lich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und
die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht
mit dem Gerät spielen. Reinigung
und Benutzer-Wartung dürfen nicht
von Kindern ohne Beaufsichtigung
durchgeführt werden.
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden. Dieses
Gerät wurde während der Produktion auf
Qualität geprüft und einer Endkontrolle
unterzogen. Die Funktionsfähigkeit Ihres
Gerätes ist somit sichergestellt. Es ist nicht
auszuschließen, dass sich in Einzelfällen am
oder im Gerät, bzw. in Schlauchleitungen
Restmengen von Wasser oder Schmierstof-
fen benden. Dies ist kein Mangel oder De-
fekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und Ent-
sorgung. Machen Sie sich vor der Benut-
zung des Gerätes mit allen Bedien- und Si-
cherheitshinweisen vertraut. Benutzen Sie
das Gerät nur wie beschrieben und für die
angegebenen Einsatzbereiche.
Bewahren Sie die Betriebsanleitung gut auf
und händigen Sie alle Unterlagen bei Wei-
tergabe des Gerätes an Dritte mit aus.
Inhalt
Einleitung.....................................4
Bestimmungsgemäße
Verwendung ................................5
Allgemeine Beschreibung .............5
Lieferumfang..................................5
Funktionsbeschreibung ....................5
Übersicht.......................................5
Technische Daten..........................6
Sicherheitshinweise......................6
Bildzeichen auf dem Gerät ..............6
Bildzeichen in der Betriebsanleitung..7
Allgemeine Sicherheitshinweise........7
Inbetriebnahme ...........................8
Tragegriff montieren .......................8
Aufstellen ......................................8
Netzanschluss................................9
Anschluss der Leitungen...................9
Gartenpumpe befüllen ....................9
Prüfungen vor Inbetriebnahme..........9
Ein-/Ausschalten...........................10
Reinigung/Wartung ...................10
Allgemeine Reinigungsarbeiten ......10
Gartenpumpe entleeren.................10
Lagerung ...................................11
Entsorgung/Umweltschutz..........11
Ersatzteile/Zubehör ...................11
Garantie ....................................12
Reparatur-Service ......................13
Service-Center............................13
Importeur ..................................13
Original EG-Konformitäts-
erklärung.......................................23
Explosionszeichnung......................25

5
DE AT CH
Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist.
- Gartenpumpe
- Tragegriff
- 2 Befestigungsschrauben
- Saugschlauch
- Dichtring
- Adapterstück
- Vorlter mit Rückuss-Stopp
- Originalbetriebsanleitung
Funktionsbeschreibung
Die Gartenpumpe fördert nach Anschluss
von Saugleitung und Druckleitung und Be-
füllung mit Wasser eine denierte Menge
Klarwasser.
Übersicht
1 Abdeckkappe
2 Wassereingang
3 Abdeckkappe
4 Wasserausgang
5 Ein-/Ausschalter (nicht sichtbar)
6 Netzanschlussleitung
7 Tragegriff
8 2 Befestigungsschrauben
9 Einfüllschraube
10 Ablassschraube
11 Adapterstück
12 Dichtring
13 Saugschlauch-Anschluss Wasser-
eingang
14 Saugschlauch
15 Vorlter mit Rückuss-Stopp
16 Saugschlauch-Anschluss Vorlter
Bestimmungsgemäße
Verwendung
Die Gartenpumpe ist für die Gartenbewäs-
serung geeignet. Sie ist für den privaten
Einsatz im Garten bestimmt.
Das Gerät ist ausschließlich zur Förderung
von Klarwasser und Regenwasser bis zu ei-
ner Temperatur von max. 35°C vorgesehen.
Jede andere Verwendung, die in dieser Be-
triebsanleitung nicht ausdrücklich zugelas-
sen wird (z.B. Förderung von Lebensmitteln,
Salzwasser, Motorenkraftstoffe, chemische
Produkte oder Wasser mit abrasiven Stof-
fen) kann zu Schäden am Gerät führen und
eine ernsthafte Gefahr für den Benutzer
darstellen.
Die Gartenpumpe ist nicht für den Dauer-
betrieb geeignet. Dauerbetrieb verkürzt die
Lebensdauer und die Garantie erlischt.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Allgemeine
Beschreibung
Die Abbildung der wichtigs-
ten Funktionsteile nden Sie
auf der vorderen und hinte-
ren Ausklappseite.

6
DE AT CH

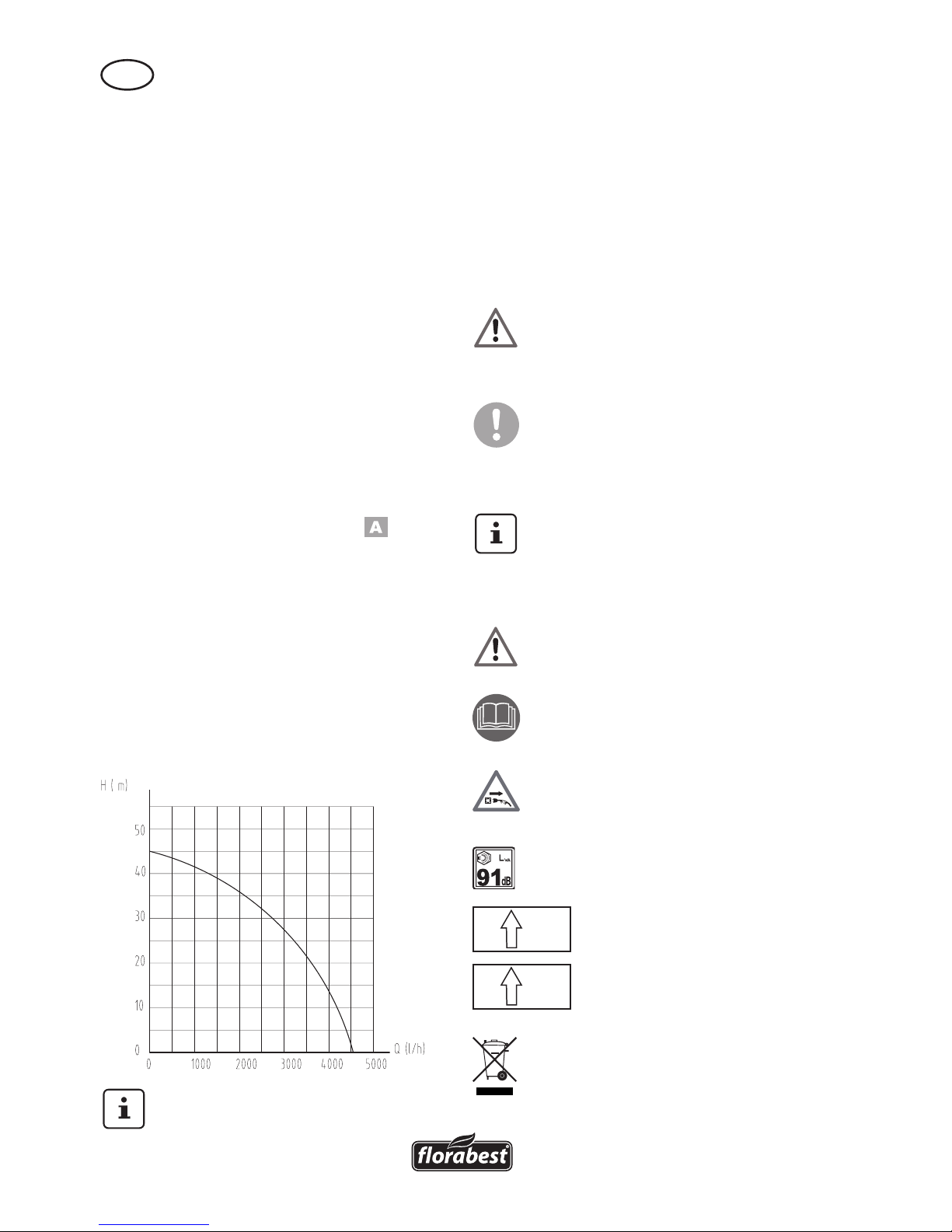

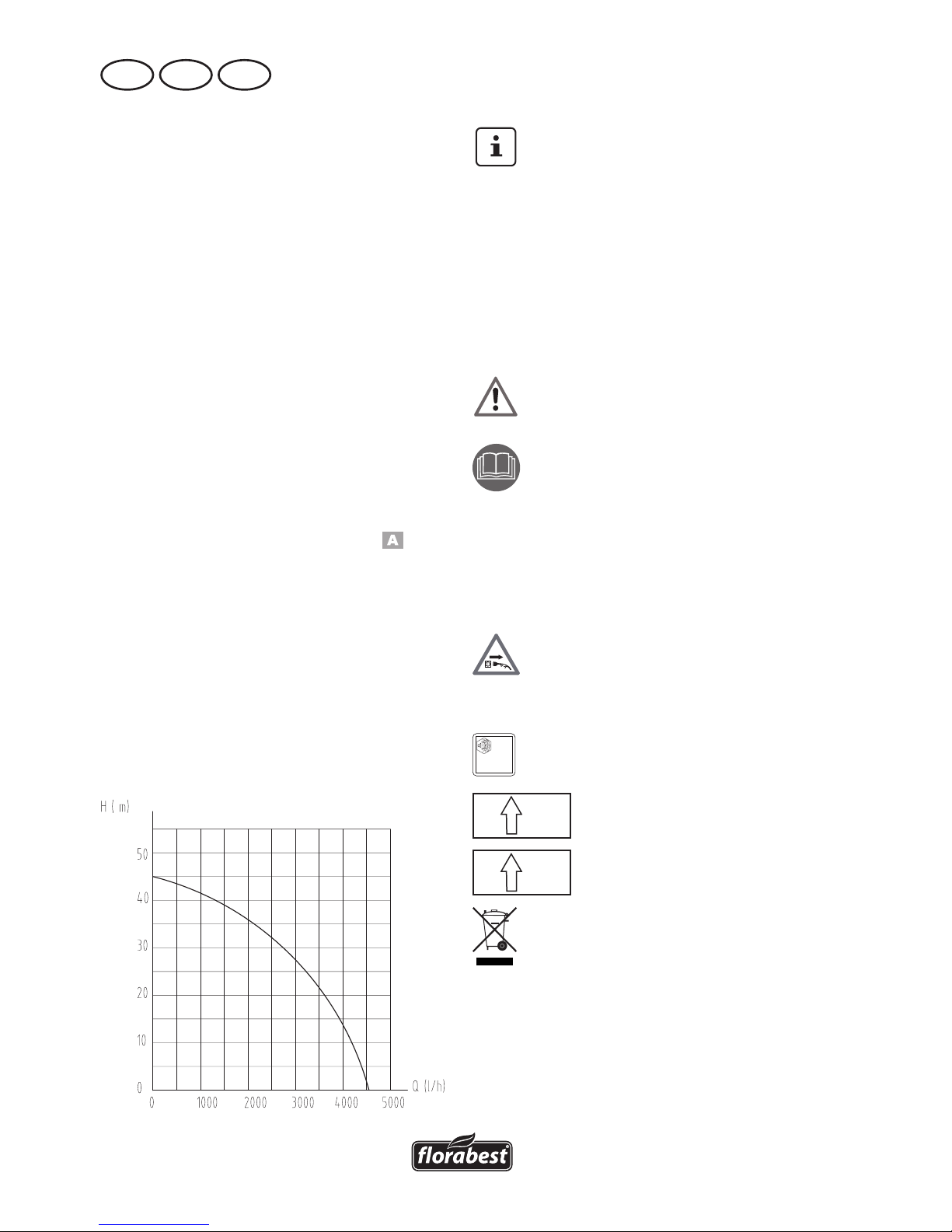

Technische Daten
Gartenpumpen-Set....FGPS 1100 B2
Nenneingangsspannung....230 V~, 50 Hz
Leistungsaufnahme ..................... 1100 W
Max. Saughöhe................................ 7 m
Max. Fördermenge...................4600 l/h*
Max. Förderhöhe (Hmax)................. 45 m
Max. Wassertemperatur (Tmax)....... 35 °C
Schlauchanschluss............... 1“ (30,3 mm)
Schutzklasse.......................................... I
Schutzart .........................................IPX4
Schalldruckpegel
(LpA)............. 75,2 dB (A); KpA=3,0 dB(A)
Schallleistungspegel (LWA)
gemessen. 88,24 dB(A); KWA=2,89 dB(A)
garantiert................................91 dB(A)
* Mit dem gelieferten Saugschlauch ( 14)
kann die maximale Fördermenge der Gar-
tenpumpe nicht erreicht werden.
Technische und optische Veränderungen
können im Zuge der Weiterentwicklung
ohne Ankündigung vorgenommen werden.
Alle Maße, Hinweise und Angaben dieser
Betriebsanleitung sind deshalb ohne Ge-
währ. Rechtsansprüche, die aufgrund der
Betriebsanleitung gestellt werden, können
daher nicht geltend gemacht werden.
Engere Saugschläuche können die
Leistung reduzieren.
Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegen-
den Sicherheitsvorschriften bei der Arbeit
mit der Gartenpumpe.
Bildzeichen auf dem Gerät
Achtung! Nicht für reines Sandwas-
ser geeignet!
Machen Sie sich vor der Arbeit mit
allen Bedienelementen gut vertraut,
insbesondere mit Funktionen und
Wirkungsweisen. Fragen Sie ggf.
eine Fachkraft.
Lesen und beachten Sie die zum
Gerät gehörende Betriebsanleitung!
Achtung! Ziehen Sie bei Beschä-
digung oder Durchschneiden der
Netzanschlussleitung sofort den
Stecker aus der Steckdose.
dB
LWA
91
Angabe des Schallleistungspegels
LWA in dB
G1“ IN Wassereingang
G1“ OUT Wasserausgang
Elektrogeräte gehören nicht in den
Hausmüll.

7
DE AT CH
Bildzeichen in der Betriebs-
anleitung
Gefahrenzeichen mit Anga-
ben zur Verhütung von Perso-
nen- oder Sachschäden.
Gebotszeichen (anstelle des Ausru-
fungszeichens ist das Gebot erläu-
tert) mit Angaben zur Verhütung von
Schäden.
Hinweiszeichen mit Informationen
zum besseren Umgang mit dem Ge-
rät.
Allgemeine
Sicherheitshinweise
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie Unfälle
und Verletzungen:
• Personen, die mit der Betriebsanleitung
nicht vertraut sind, dürfen das Gerät
nicht benutzen. Örtliche Bestimmungen
können das Mindestalter der Bedie-
nungsperson festlegen.
• Tragen Sie zum Schutz gegen elektri-
schen Schlag festes Schuhwerk.
• Benden sich Personen im Wasser, so
darf das Gerät nicht betrieben werden.
• Ergreifen Sie geeignete Maßnahmen,
um Kinder vom laufenden Gerät fernzu-
halten.
• Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.
• Benutzen Sie das Gerät nicht in der
Nähe von entzündbaren Flüssigkeiten
oder Gasen. Bei Nichtbeachtung be-
steht Brand- oder Explosionsgefahr.
• Nicht für Wasser mit abrasiven Partikeln
wie Sand verwenden. Die Förderung
von aggressiven, abrasiven (schmiergel-
wirkenden), ätzenden, brennbaren (z.B.
Motorenkraftstoffe) oder explosiven Flüs-
sigkeiten, Salzwasser, Reinigungsmitteln
und Lebensmitteln ist nicht gestattet. Die
Temperatur der Förderüssigkeit darf
35°C nicht überschreiten.
• Bewahren Sie das Gerät an einem
trockenen Ort und außerhalb der Reich-
weite von Kindern auf.
Vorsicht! So vermeiden Sie Geräte-
schäden und eventuell daraus resul-
tierende Personenschäden:
• Arbeiten Sie nicht mit einem beschä-
digten, unvollständigen oder ohne die
Zustimmung des Herstellers umgebauten
Gerät. Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen, dass die
geforderten elektrischen Schutzmaßnah-
men vorhanden sind.
• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung oder
am Schlauch.
• Schützen Sie das Gerät vor Frost und
Trockenlaufen.
• Verwenden Sie nur Original-Zubehör
und führen Sie keine Umbauten am Ge-
rät durch.
• Lesen Sie zum Thema „Reinigung/
Wartung“ und „Lagerung“ bitte die
Hinweise in der Betriebsanleitung. Alle
darüber hinausgehenden Maßnahmen,
insbesondere das Öffnen des Gerätes,
sind von einer Elektrofachkraft auszufüh-
ren. Wenden Sie sich im Reparaturfall
immer an unser Service-Center.

8
DE AT CH
vermeiden.
• Benutzen Sie die Netzanschlussleitung
nicht, um den Stecker aus der Steckdose
zu ziehen. Schützen Sie die Netzan-
schlussleitung vor Hitze, Öl und scharfen
Kanten.
• Tragen oder befestigen Sie das Gerät
nicht an der Netzanschlussleitung.
• Verwenden Sie nur Verlängerungskabel,
die spritzwassergeschützt und für den
Gebrauch im Freien bestimmt sind. Rol-
len Sie eine Kabeltrommel vor Gebrauch
immer ganz ab. Überprüfen Sie das
Kabel auf Schäden.
• Ziehen Sie vor allen Arbeiten am Gerät,
in Arbeitspausen und bei Nichtgebrauch
den Netzstecker aus der Steckdose.
• Netzanschlussleitungen dürfen kei-
nen geringeren Querschnitt besitzen
als Gummischlauchleitungen mit der
Bezeichnung H07RN-F. Der Litzenquer-
schnitt des Verlängerungskabels muss
mindestens 2,5 mm2betragen.
Inbetriebnahme
Tragegriff montieren
Befestigen Sie den Tragegriff (7) mit
den Befestigungsschrauben (8) am
Gerät.
Aufstellen
• Stellen Sie das Gerät auf einen festen,
waagerechten und utungssicheren Un-
tergrund.
• Sollten Sie das Gerät fest installieren
wollen, verschrauben Sie es mit dem
Untergrund. Eine Verschraubung mit
einer Befestigungsplatte verhindert auch
ein Verrutschen des Gerätes.
Beachten Sie dabei einen freien Zu-
gang zur Ablassschraube ( 10).
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie Unfälle
und Verletzungen durch elektrischen
Schlag:
• Bei Betrieb des Gerätes muss nach dem
Aufstellen der Netzstecker frei zugäng-
lich sein.
• Bevor Sie das Gerät in Betrieb nehmen,
lassen Sie fachmännisch prüfen:
- Erdung, Nullung, Fehlerstromschutz-
schaltung muss den Sicherheitsvor-
schriften der Energie-Versorgungs-
unternehmen entsprechen und ein-
wandfrei funktionieren,
- Schutz der elektrischen Steckverbin-
dungen vor Nässe.
- Bei Überschwemmungsgefahr die
Steckverbindungen im überutungssi-
cheren Bereich anbringen.
• Achten Sie darauf, dass die Netzspan-
nung mit den Angaben des Typenschil-
des übereinstimmt.
• Führen Sie die Elektroinstallation entspre-
chend den nationalen Vorschriften aus.
• Schließen Sie das Gerät nur an eine
Steckdose mit Fehlerstrom-Schutzeinrich-
tung (FI-Schalter) mit einem Bemessungs-
fehlerstrom von nicht mehr als 30mA
an; Sicherung mindestens 10Ampere.
• Prüfen Sie vor jedem Gebrauch Gerät,
Netzanschlussleitung und Stecker auf
Beschädigungen. Eine defekte Netz-
anschlussleitung darf nicht repariert
werden, sondern muss gegen eine neue
ausgetauscht werden. Lassen Sie Schä-
den an Ihrem Gerät von einem Fach-
mann beseitigen.
• Wenn die Anschlussleitung dieses Ge-
rätes beschädigt wird, muss sie durch
den Hersteller oder seinen Kundendienst
oder eine ähnlich qualizierte Person
ersetzt werden, um Gefährdungen zu

9
DE AT CH
• Stellen Sie das Gerät grundsätzlich
höher als die Wasseroberäche, aus
der Sie pumpen möchten.Sollte dies
nicht möglich sein, installieren Sie eine
unterdruckfeste Absperreinheit zwischen
dem Gerät und dem Saugschlauch (im
Fachhandel oder Baumarkt erhältlich).
Netzanschluss
Die von Ihnen erworbene Gartenpumpe
ist bereits mit einem Schutzkontaktstecker
versehen. Die Gartenpumpe ist bestimmt für
den Anschluss an eine Schutzkontaktsteck-
dose mit 230 V ~ 50 Hz.
Anschluss der Leitungen
- Benutzen Sie an der Saugseite
eine Leitung mit Rückuss-Stopp
und montieren Sie einen Vorlter.
- Verwenden Sie an der Saugsei-
te keine Anschlusssysteme mit
Schnellkupplungen.
- Verwenden Sie den Saug-
schlauch nicht als Druckleitung.
1. Entfernen Sie die Abdeckkappen
(1) und (3) vom Gerät
2. Verschrauben Sie den Vorlter
mit Rückuss-Stopp (15) mit dem
Anschluss Vorlter (16) am Saug-
schlauch (14). Beide Teile sind
mit einem Bgekennzeichnet.
3. Verschrauben Sie das Adapter-
stück (11) mit dem Wasserein-
gang (2) am Gerät. Beide Teile
sind mit einem Agekennzeich-
net.
4. Verschrauben Sie den Saug-
schlauch-Anschluss Wasserein-
gang (13) mit dem Dichtring
(12) am Adapterstück (11).
Beide Teile sind mit einem A
gekennzeichnet. Verschrauben
Sie diesen luftdicht.
5. Montieren Sie eine Druckleitung
am Stutzen vom Wasserausgang
(4) am Gerät. Verschrauben Sie
diesen luftdicht.
Bei Luft in der Ansaugleitung ist die
Funktion der Gartenpumpe nicht ge-
währleistet.
Gartenpumpe befüllen
Die Gartenpumpe muss vor jeder Inbetrieb-
nahme mit Wasser befüllt werden. So ist ein
sofortiger Anlauf gewährleistet. Ein Trocken-
lauf beschädigt das Gerät.
1. Öffnen Sie die Einfüllschraube ( 9) an
dem Gerät.
2. Füllen Sie Wasser bis an die Einfüllstelle
auf und verschrauben Sie die Einfüll-
schraube ( 9) wieder.
Prüfungen vor
Inbetriebnahme
• Vergewissern Sie sich, dass der
elektrische Anschluss 230 V ~
50 Hz beträgt.
• Überprüfen Sie den ordnungsge-
mäßen Zustand der Steckdose
und dass diese ausreichend ab-
gesichert ist (mind.10A).
• Vergewissern Sie sich, dass nie
Feuchtigkeit oder Wasser an den
Netzanschluss kommen kann. Es
besteht die Gefahr eines Strom-
schlages.
• Überprüfen Sie die Saugleitung.
Das Ansaugende der Sauglei-
tung muss sich im Wasser ben-
den.
• Überprüfen Sie die Druckleitung.

10
DE AT CH
Das Austrittsende der Drucklei-
tung sollte sich bereits an der
Bewässerungsposition benden.
Das Gerät ist nicht zum Anschluss
an die Trinkwasserversorgungsanla-
ge geeignet.
Ein-/Ausschalten
1. Schließen Sie die Netzanschlussleitung
(6) an die Stromversorgung an.
2. Einschalten:
Ein-/Ausschalter ( 5) in Stellung „I“.
Nach einer Ansaugzeit beginnt die Pum-
pe zu fördern.
3. Ausschalten:
Ein-/Ausschalter ( 5) in Stellung
„0“.
Überlastschutz: Bei Überbean-
spruchung schaltet sich das Gerät
automatisch ab. Zum Wiederanlauf
lassen Sie das Gerät abkühlen und
schalten es dann wieder ein.
Reinigung/Wartung
Reinigen und pegen Sie Ihr Gerät regel-
mässig. Dadurch wird seine Leistungsfähig-
keit und eine lange Lebensdauer gewähr-
leistet.
Lassen Sie Arbeiten, die nicht in
dieser Betriebsanleitung beschrieben
sind, von unserem Service-Center
durchführen. Verwenden Sie nur Ori-
ginalteile.
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom-
schlages oder Verletzungsgefahr
durch bewegliche Teile.
Spritzen Sie das Gerät nicht
mit Wasser ab und reinigen
Sie es nicht unter ießendem
Wasser. Es besteht Gefahr von
Stromschlag und das Gerät
könnte beschädigt werden.
Allgemeine
Reinigungsarbeiten
• Halten Sie Motorrippen und Motorge-
häuse sauber. Verwenden Sie dazu ein
feuchtes Tuch oder eine Bürste.
Verwenden Sie keine Reinigungs- bzw.
Lösungsmittel.
• Entfernen Sie Fusseln und faserige Parti-
kel, die sich im Pumpengehäuse festge-
setzt haben, durch Spülen mit Wasser.
• Sollten Verstopfungen auftreten, entfer-
nen Sie die Saugleitung und Drucklei-
tung. Spülen Sie den Fremdkörper mit
Wasser aus.
Alle darüber hinausgehenden Maßnahmen,
insbesondere das Öffnen der Gartenpum-
pe, sind von einer Elektrofachkraft auszu-
führen. Wenden Sie sich im Reparaturfall
immer an unser Service-Center.
Gartenpumpe entleeren
Bei Frostgefahr und vor längerem Nichtge-
brauch (z.B. Überwintern) muss die Gar-
tenpumpe komplett entleert sein.
1. Öffnen Sie die Ablassschraube ( 10)
und entleeren Sie das Gerät von Wasser.
2. Spülen Sie das Gerät mit klarem Was-
ser durch.

11
DE AT CH
Lagerung
• Bewahren Sie das Gerät gereinigt,
trocken und außerhalb der Reichweite
von Kindern auf.
• Vor einer längeren Aufbewahrung (z.B.
Überwintern) entleeren Sie die Pumpe
(siehe „Gartenpumpe entleeren“).
Infolge von Ablagerungen und Rückstän-
den kann es ansonsten zu Anlaufschwie-
rigkeiten kommen.
Entsorgung/
Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung
einer umweltgerechten Wiederverwertung
zu.
Elektrische Geräte gehören nicht in
den Hausmüll, verwenden Sie sepa-
rate Sammeleinrichtungen. Fragen
Sie die Gemeindeverwaltung nach
dem vorhandenen Entsorgungssys-
tem.
Wenn elektrische Geräte in Depo-
nien oder Müllhalden entsorgt wer-
den, können gefährliche Substanzen
ins Grundwasser versickern und da-
mit in die Nahrungskette gelangen.
Gesundheitliche Schäden können
die Folge sein.
Die Entsorgung Ihrer defekten einge-
sendeten Geräte führen wir kosten-
los durch.
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzly-shop.de oder www.grizzly-service.eu
Sollten Sie kein Internet haben, so wenden Sie sich bitte telefonisch an das Service-Center
(siehe „Service-Center“ Seite 13).
Position Position Bezeichnung Bestell-Nr.
Betriebs- Explosions-
anleitung zeichnung
9 1,2 Einfüllschraube + Dichtung 91100910+ 91100911
10 4,5 Ablassschraube + Dichtung 91100913+ 91100914
11,12,14,15 Saugschlauchgarnitur 89110205
15 Vorlter (Wasserpartikellter) 79400000
29 Lüfterrad 91100938

12
DE AT CH
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des
Produkts gesetzliche Rechte zu. Diese ge-
setzlichen Rechte werden durch unsere im
Folgenden dargestellte Garantie nicht ein-
geschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda-
tum. Bitte bewahren Sie den Original Kas-
senbon gut auf. Diese Unterlage wird als
Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kauf-
datum dieses Produkts ein Material- oder
Fabrikationsfehler auf, wird das Produkt von
uns – nach unserer Wahl – für Sie kostenlos
repariert oder ersetzt. Diese Garantie-
leistung setzt voraus, dass innerhalb der
Drei-Jahres-Frist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie
gedeckt ist, erhalten Sie das reparierte oder
ein neues Produkt zurück. Mit Reparatur
oder Austausch des Produkts beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch
für ersetzte und reparierte Teile. Eventuell
schon beim Kauf vorhandene Schäden und
Mängel müssen sofort nach dem Auspa-
cken gemeldet werden. Nach Ablauf der
Garantiezeit anfallende Reparaturen sind
kostenpichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Produktteile, die normaler Ab-
nutzung ausgesetzt sind und daher als Ver-
schleißteile angesehen werden können (z.B.
Filter oder Aufsätze) oder für Beschädigun-
gen an zerbrechlichen Teilen (z.B. Schalter,
Akkus oder die aus Glas gefertigt sind).
Diese Garantie verfällt, wenn das Produkt
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachgemäße
Benutzung des Produkts sind alle in der Be-
triebsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke
und Handlungen, von denen in der Betriebs-
anleitung abgeraten oder vor denen ge-
warnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anlie-
gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
• Bitte halten Sie für alle Anfragen den
Kassenbon und die Identikationsnum-
mer (IAN102837) als Nachweis für
den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte
dem Typenschild.
• Sollten Funktionsfehler oder sonstige
Mängel auftreten kontaktieren Sie zu-
nächst die nachfolgend benannte Servi-

13
DE AT CH
DE
AT
CH
ceabteilung telefonisch oder per E-Mail.
Sie erhalten dann weitere Informationen
über die Abwicklung Ihrer Reklamation.
• Ein als defekt erfasstes Produkt können
Sie, nach Rücksprache mit unserem Kun-
denservice, unter Beifügung des Kauf-
belegs (Kassenbons) und der Angabe,
worin der Mangel besteht und wann er
aufgetreten ist, für Sie portofrei an die
Ihnen mitgeteilte Service-Anschrift über-
senden. Um Annahmeprobleme und Zu-
satzkosten zu vermeiden, benutzen Sie
unbedingt nur die Adresse, die Ihnen
mitgeteilt wird. Stellen Sie sicher, dass
der Versand nicht unfrei, per Sperrgut,
Express oder sonstiger Sonderfracht
erfolgt. Senden Sie das Gerät bitte inkl.
aller beim Kauf mitgelieferten Zubehör-
teile ein und sorgen Sie für eine ausrei-
chend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Ga-
rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen
Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die
ausreichend verpackt und frankiert einge-
sandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei-
nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Nicht angenommen werden unfrei - per
Sperrgut, Express oder mit sonstiger Son-
derfracht - eingeschickte Geräte.
Die Entsorgung Ihrer defekten eingesende-
ten Geräte führen wir kostenlos durch.
Service-Center
Service Deutschland
Tel.: [phone]
E-Mail: [email protected]
IAN 102837
Service Österreich
Tel.: [phone]
(0,15 EUR/Min.)
E-Mail: [email protected]
IAN 102837
Service Schweiz
Tel.: [phone]
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]
IAN 102837
Importeur
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist. Kon-
taktieren Sie zunächst das oben genannte
Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
D-63762 Großostheim
www.grizzly-service.eu

14
GB
This appliance can be used by chil-
dren aged from 8 years and above
and persons with reduced physi-
cal, sensory or mental capabilities
or lack of experience and knowl-
edge if they have been given su-
pervision or instruction concerning
use of the appliance in a safe way
and understand the hazards in-
volved. Children shall not play with
the appliance. Cleaning and user
maintenance shall not be made by
children without supervision.
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has
been checked for quality and subjected
to a nal inspection. The functionality of
your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in
the equipment/hose lines in isolated cases.
This is not a fault or defect and it repre-
sents no cause for concern.
The operating instructions constitute
part of this product. They contain
important information on safety, use
and disposal.
Before using the product, familiarise
yourself with all of the operating
and safety instructions. Use the
product only as described and for
the applications specied.
Keep this manual safely and in the
event that the product is passed on,
hand over all documents to the third
party.
Content
Introduction ..............................14
Intended purpose......................15
General Description...................15
Scope of Delivery.........................15
Functional description...................15
Overview....................................15
Technical Data...........................16
Notes on Safety ........................16
Symbols in the manual..................16
Symbols on the equipment ............16
General notes on safety................17
Initial Operation........................18
Mount carrying handle ................18
Setting up ...................................18
Mains Connection........................18
Connecting the hoses ...................18
Filling the pump...........................19
Checks before initional operation...19
Switching ON and OFF................19
Cleaning/Maintenance ..............19
General cleaning instructions.........20
Drain garden pump......................20
Storage.....................................20
Waste Disposal and Environ-
mental Protection......................20
Spare Parts/Accessories ............21
Guarantee ................................21
Repair Service...........................22
Service-Center...........................22
Importer ...................................22
Translation of the original
EC declaration of conformity .....24
Exploded Drawing ....................25

15
CHGB
Scope of Delivery
Carefully unpack the appliance and check
that it is complete:
- Garden pump
- Carrying handle
- 2 xing srews
- Suction hose
- Seal ring
- Adapter
- Prelter with reow stopper
- Instruction Manual
Functional description
After connecting the suction and pressure
hoses and lling the garden pump with wa-
ter, it will output a dened volume of clear
water.
Overview
1 Protective cap
2 Water inlet
3 Protective cap
4 Water outlet
5 On/Off switch (not visual)
6 Power cable
7 Carrying handle
8 2 xing screws
9 Filler screw
10 Draining screw
11 Adapter
12 Seal ring
13 Suction hose connection, water
inlet
14 Suction hose
15 Prelter with reow stopper
16 Suction hose connection, prelter
Intended purpose
The garden pump is intended for use in pri-
vate homes and gardens. The unit is suitable
for service water supply and the irrigation
of gardens. It is solely intended for pumping
clear and rain water up to temperatures of
no more than 35°C.
Any other use, not expressly authorised
in these instructions (e.g. for transporting
foodstuffs, salt water, motor fuels, chemical
products or water with abrasive materials),
may cause damage to the equipment and
represent a serious risk for the user.
The garden pump is not suitable for con-
tinuous duty. Continuous operation reduces
the durability and shortens the guarantee
period. This equipment is not suitable for
commercial use.
Commercial use will invalidate the guar-
antee.
The operator or user is responsible for ac-
cidents or damage to other people or their
property.
The manufacturer shall not be liable for dam-
ages caused by use other than for which the
equipment is intended or by incorrect opera-
tion.
General Description
The illustration of the principal
functioning parts can be found
on the front and back foldout
pages.

16
GB
Technical Data
Garden pump set.......FGPS 1100 B2
Mains connection.............230 V~, 50 Hz
Power consumption ................... 1100 W
Suction lift ....................................... 7 m
Max. discharge rate ...............4.600 l/h*
Max. discharge head (Hmax) .......... 45 m
Max. water temperature (Tmax) ...... 35 °C
Hose connection .................1“ (30.3 mm)
Safety class .......................................... I
Degree of protection.........................IPX4
Sound pressure level
(LpA).............75.2 dB(A); KpA=3.0 dB(A)
Sound power level (LWA)
measured ..
88.24 dB(A ); KWA=2.89 dB(A)
guaranteed............................ 91 dB (A)
* With the included suction hoss ( 14),
the maximum discharge rate of the garden
pump can not be reached.
Technical and optical changes can be car-
ried out in the course of further development
without notice. All dimensions, references
and information of this instruction manual
are without guarantee. Legal claims, which
are made on the basis of the instruction
manual, cannot thus be considered as valid.
Tighter hoses can reduce the output.
Notes on Safety
This section deals with the general safety
regulations for working with the equip-
ment.
Symbols in the manual
Warning symbols with in-
formation on damage and
injury prevention.
Instruction symbols (the instruction is
explained at the place of the excla-
mation mark) with information on
preventing damage.
Help symbols with information on
improving tool handling.
Symbols on the equipment
Caution! Not suitable for water
with a high sand content!
Read and follow the operating in-
structions provided for the device!
Attention: Remove the plug from the
socket as soon as the power lead is
damaged or cut.
Information of the acoustic power
level LWA in dB
G1“ IN Water inlet
G1“ OUT Water outlet
Electric appliances should not be
disposed of in the domestic gar-
bage.

17
CHGB
General notes on safety
Working with the equipment:
Caution: to avoid accidents and
injuries:
• People who are unfamiliar with the
operating instructions are not permitted
to use the equipment. Local regulations
or bylaws may determine the minimum
age for using the device.
• Should there be people in the water,
do not operate the equipment.
• Take appropriate measures to keep
children away from the equipment
whilst it is running.
• Dispose of the packaging material cor-
rectly.
• Do not use the equipment in the vicinity
of ammable liquids or gases. Non-
observance will result in a risk of re
or explosion.
• Do not use for water containing abra-
sive particles such as sand. The dis-
pensing of aggressive, abrasive (grind-
ing effect), corrosive, combustible (e.g.
motor fuels) or explosive liquids, salt
water, cleaning agents and foodstuffs
is not permitted. Liquid temperature not
to exceed 35°C.
• Store the equipment in a dry place and
out of reach of children.
Caution! To avoid damage to the
equipment and any possible person
injury resulting from this:
• Do not work with damaged or incom-
plete equipment, or with equipment
that has been converted without the
approval of the manufacturer. Before
initial operation, have a specialist
check that the required electrical pro-
tection measures are in place.
• Do not carry or x the equipment by
the cable or pressure line.
• Protect the equipment from frost and
from running dry.
• Use only original accessories and do
not carry out conversion work on the
equipment.
• Please read the notes in the operating
instructions on the topic of “Cleaning/
Maintenance” and “Cleaning”. Any
measures above and beyond these,
particularly opening the equipment,
are to be carried out by an electrician.
In the case of repairs, always contact
our service centre.
Electrical safety:
Caution: to avoid accidents and
injuries from electric shocks:
• After erection, the mains plug must be
freely accessible when the equipment
is in operation.
• Before operating your new pump, have
a specialist check:
- The earthing, the protective multiple
earthing; the residual current circuit
breaking must be compliant with the
safety regulations of the energy sup-
ply company and function without
fault,
- The protection of the electrical plug
connections from the wet.
- If there is a risk of ooding, x the
plug connections in an area that is
safe from ooding.
• Ensure that the mains voltage matches
the specications on the rating plate.
• The electrical installation shall be ac-
cording to national wiring rules.
• Connect the equipment only to a sock-
et with a residual current protection

18
GB
Setting up
• Place the unit on a rm, horizontal,
non-ooding surface.
• If you would like to install the device,
screw it together with the base. A
screw connection with a fastening
plate also prevents the device from slip-
ping.
By doing so, ensure a free access to
the drain screw ( 10).
• Always put up the garden pump at a
point higher than the water surface
you wish to pump water from.
Where this is impossible, install a low
pressure-resistant shut-off implement
between the appliance and the suction
hose (available from specialist retail-
ers).
Mains Connection
The pump you have purchases is already
tted with an earthed plug. The pump is in-
tended for connection to an earthed socket
at 230 V ~ 50 Hz.
Connecting the hoses
- On the suction side, attach a
hose with reow stopper and
install a prelter (available from
specialist retailers).
- On the suction side, do not use
any quick-action connection sys-
tems.
- Do not use the suction hose as a
pressure pipeline.
1. Remove the cover caps (1/3)
from the device.
2. Attach the prelter with reow
stopper (15) to the connector
prelter (16) at the suction hose
device (residual current circuit breaker)
with a rated current of not more than
30 mA; minimum fuse 10 amperes.
• Before each use, check the equipment,
cable and plug for damage. Defective
cables are not to be repaired, but rath-
er replaced by new ones. Have any
damage to your equipment repaired
by a specialist.
• If the power cable for this equipment is
damaged, it must be replaced by the
manufacturer, a customer service agent
of the same or a similarly qualied per-
son in order to prevent hazards.
• Do not pull the plug from the socket by
the cable. Protect the cable from heat,
oil and sharp edges.
• Do not carry or x the equipment by
the cable.
• Use only extension cables that are pro-
tected from spray water and designed
for outdoor use. Always fully unroll a
cable drum before use. Check the ca-
ble for damage.
• Before any work on the equipment,
during work breaks and in the case
of non-use, remove the plug from the
socket.
• The cross-section of mains connection
lines must be no smaller than rub-
ber hose lines with the designation
H07RN-F. The power cable wire cross
section must be at least 2.5 mm2
Initial Operation
Mount carrying handle
Fix the carrying handle (7) to the
garden pump using the xing
screws (8).

19
CHGB
(14). Both piecese marked with
a B.
3. Attach the adapter (11) to the
water inlet (2) . Both pieces
marked with an A.
4. Attach the suction hose connec-
tion water inlet (13) with the seal
ring (12) to the adaptor (11).
Both pieces marked with an A.
Fit the water inlet free from air.
5. Fit a pressure hose to the water
outlet (4) Fit the water outlet free
from air.
Air in the suction hose will stop the
garden pump from working prop-
erly.
Filling the pump
Fill up the garden pump every time before
you start using it. This will ensure an im-
mediate start. Running dry will destroy the
pump.
1. Open the lling screw ( 9) on the
garden pump.
2. Fill with water to the ll point and
retighten the lling screw ( 9).
Checks before initional
operation
• Check that the electrical connec-
tion is 230V ~50Hz
• Check the proper status of the
electrical plug socket and make
sure that the plug socket is suf-
ciently fused (at least 10 A).
• Make sure that moisture or water
never come in contact with the
mains connection.
There is a risk of electrocution.
• Control the suction hose. The
end of the suction hose must be
placed in water.
• Control the suction hose. The
end of the suction hose must be
in outlet position.
The device is not suitable to be con-
nected to a drinking water supply
system.
Switching ON and OFF
1. Connect the power cable ( 6) to the
power supply.
2. Switching On:
On/Off Switch ( 5) In position “I“
After a suction period the pump begins
the supply of water.
3. Switching Off:
On/Off Switch ( 5) In position “0”
Overload protection: In the
event of overload the equipment au-
tomatically switches off. To restart,
allow the equipment to cool then
switch it back on.
Cleaning/Maintenance
Clean and maintain your equipment regu-
larly. This will guarantee its performance
and long durability.
Ask our service centre to carry out
any work that is not described in
these instructions. Use only original
parts.
Pull out the power plug before
every maintenance operation. There
is a risk of electrocution or of injury
from moving parts.

20
GB
Never direct the water jet
against the appliance, nor
clean the appliance under
owing water. This could
give rise to the danger of
electric shock and damage
the appliance!
General cleaning instructions
• Keep the motor ns and motor housing
clean. To do so, use a damp cloth or a
brush.
Do not use any detergents or solvents.
• Remove uff and brous particles,
which have accumulated in the pump
housing, by rinsing it with water.
• In case the unit clogs up, remove the
suction and pressure hoses. Flush wa-
ter through the threaded hole on the
pump in order to remove the foreign
body.
Any measures above and beyond these,
particularly opening the equipment, are
to be carried out by an electrician. In the
case of repairs, always contact our service
centre.
Drain garden pump
If there is a danger of frost or longer pe-
riods of non-use (e.g. winter) the garden
pump must be completely emptied.
1. Open the drain screw ( 10) and
empty the water from the device.
2. Rinse the device with clear water.
Storage
• Keep the equipment clean, dry and out
of the reach of children.
• Before longer storage periods (e.g.
winter) drain the pump (see “Drain gar-
den pump”). Difculties in start-up can
arise due to precipitation and residues.
Waste Disposal and En-
vironmental Protection
Be environmentally friendly. Return the
tool, accessories and packaging to a recy-
cling centre when you have nished with
them.
Do not dispose of electrical appli-
ances as unsorted municipal waste,
use separate collection facilities.
Contact you local government for
information regarding the collection
systems available.If electrical appli-
ances are disposed of in landlls
or dumps, hazardous substances
can leak into the groundwater and
get into the food chain, damaging
your health and well-being. When
replacing old appliances with new
ones, the retailer is legally obligat-
ed to take back your old appliance
for disposals at least free of charge.
Defective units returned to us will be
disposed of for free.
