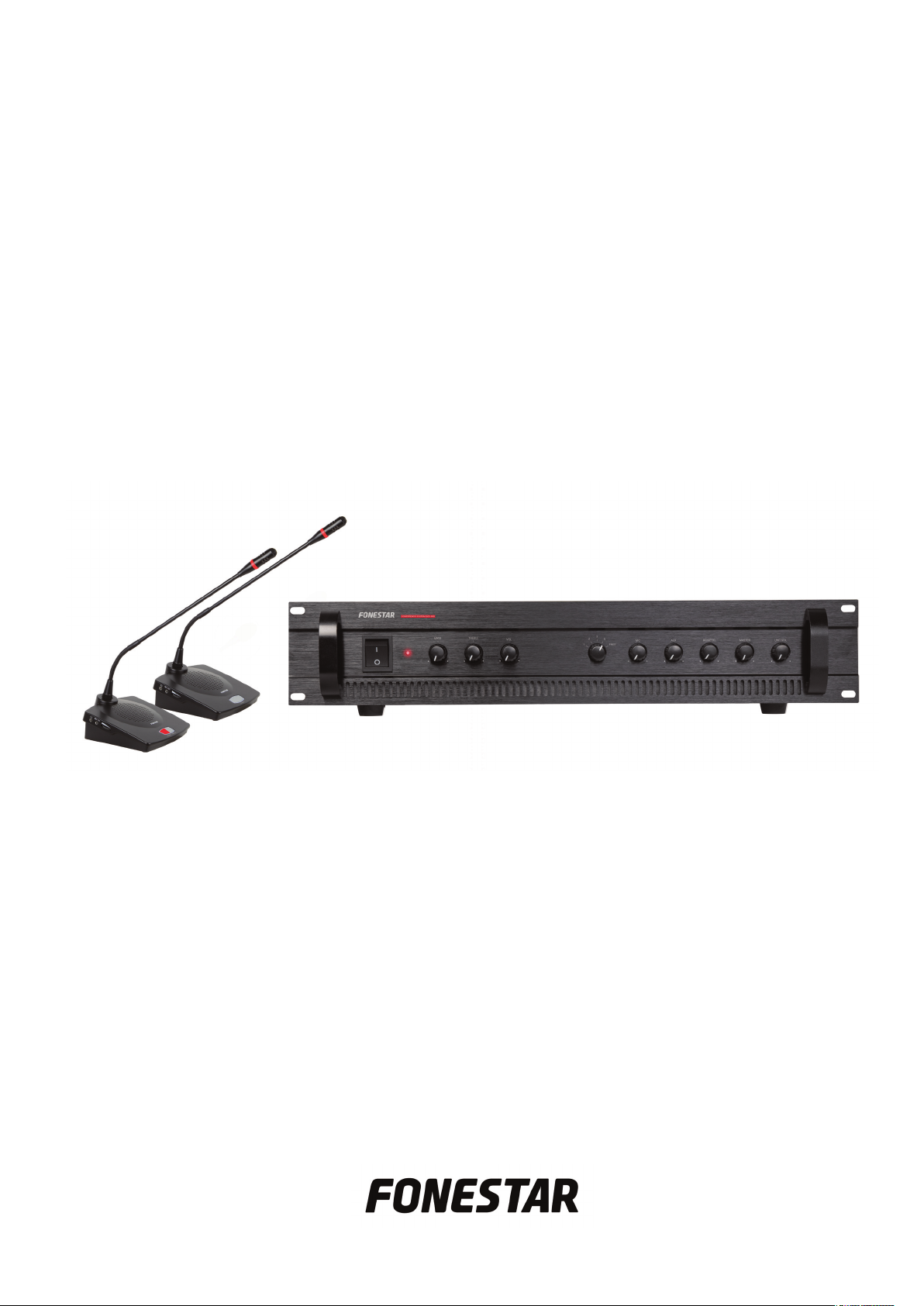

FONESTAR SCF-550 User manual

SCF-550, SCF-560P, SCF-570D
CONFERENCE SYSTEM SWITCHBOARD
CENTRAL DEL SISTEMA DE CONFERENCIAS
CENTRALE DU SYSTÈME DE CONFÉRENCE
CENTRAL DO SISTEMA DE CONFERÊNCIAS
INSTRUCTION MANUAL/MANUAL DE USUARIO/
MODE D’EMPLOI/MANUAL DE INSTRUÇÕES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 1

DESCRIPTION
-This FONESTAR conference system is ideal for PA and communication in congresses, parliaments, city
halls, courthouses, administrative councils, seminars, round tables, debates and in general, where PA
and communication between different people is required.
-It is a high quality sound system with a low noise level, allowing the connection of up to 64 microphones.
It is also equipped with an output for amplification or recording.
CONTROLS AND FUNCTIONS
CONTROL UNIT

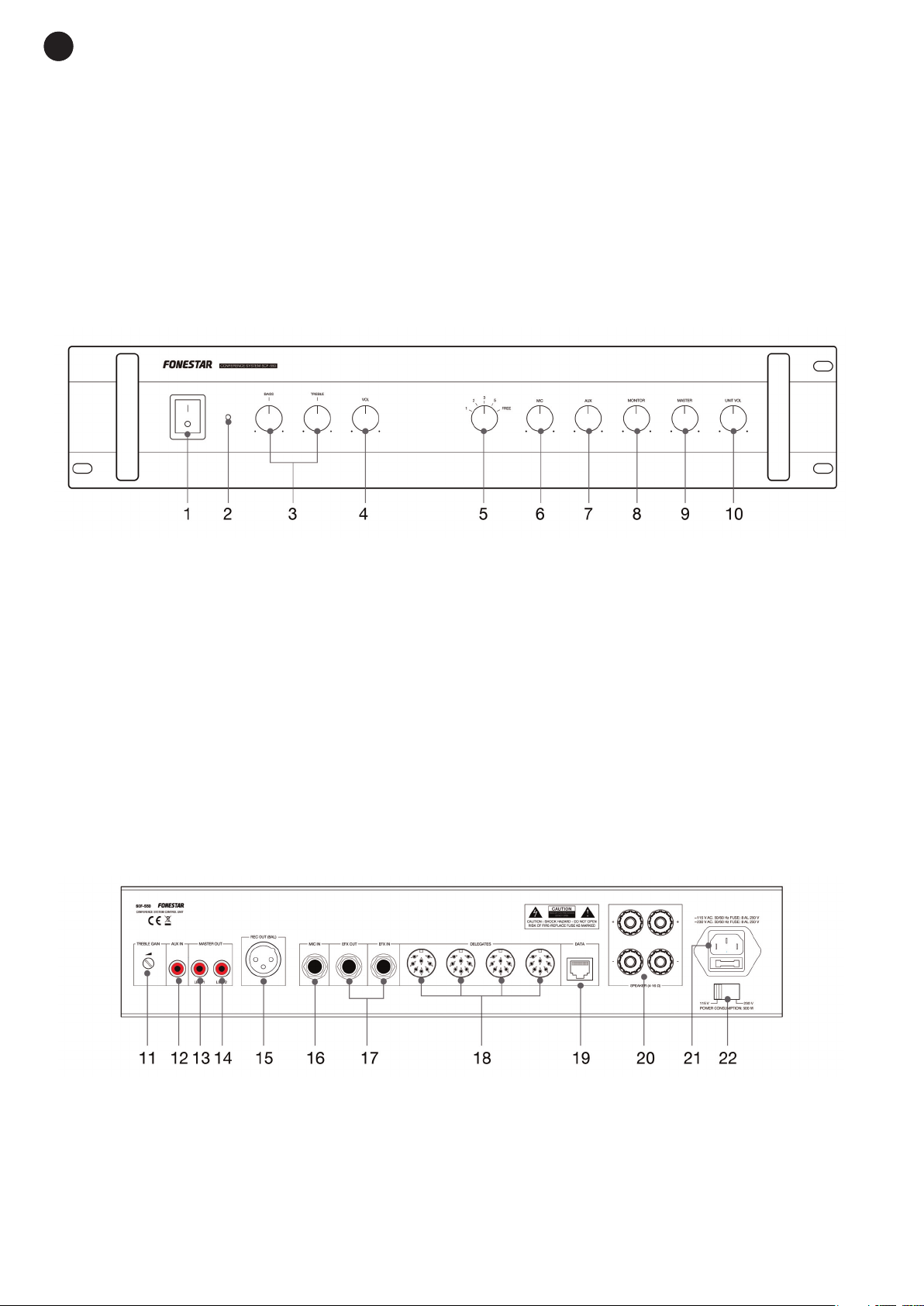

FRONT PANEL
1.- Control unit on/off switch.
2.- POWER: LED power indicator.
3.- BASS/TREBLE: bass and treble tone controls.
4.- VOL: volume control of loudspeakers connected to the control unit’s loudspeaker output.
5.- Selector which allows the number of microphones in use to be controlled. You can choose among 1, 2,
3, 5 or without limit.
6.- MIC: microphone input volume control.
7.- AUX: aux line level input AUX IN volume control.
8.- MONITOR: control unit internal loudspeaker volume control.
9.- MASTER: system general volume control.
10.- UNIT VOL: integrated loudspeaker volume control of the president and delegate microphones that are
connected in the installation.
REAR PANEL
11.- TREBLE GAIN: control which reinforces or attenuates treble frequencies.
12.- AUX IN: line level aux input, RCA connector.
13.- LINE: line level output, RCA connector.
14.- REC: line level output for recording applications, RCA connector.
15.- BAL OUT: balanced line level output, XLR connector.
16.- MIC IN: microphone level input, 6.3 mm jack connector.
- 2 -
EN
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 2

17.- EFX IN/OUT: input connectors (EFX IN) and output (EFX OUT), 6.3 mm jack. Connect the input of an
external effects processor or similar device to send EFX OUT and the output of the effects processor to
send EFX IN to add external effects to the audio signal.
18.- DELEGATES: 4 input lines for president and delegate microphones. A maximum of 30 microphones
can be connected in each line and up to 64 microphones in total.
19.- DATA: function not available.
20.- SPEAKER: amplified loudspeaker output 2 x 50 W RMS, for the connection of low impedance
loudspeakers 4-16 Ω.
21.- Socket for AC power supply connection.
22.- Power supply voltage selector.
PRESIDENT MICROPHONE AND DELEGATE MICROPHONE
1.- PRIOR:by pressing this button, all the delegate microphones are automatically cut off giving priority to
the president microphone.
2.- ON/OFF: press this button once to activate the microphone, a second time to deactivate it. While the
microphone is active, the speaker can speak (microphone LED ring lit).
3.- Connector for gooseneck microphone.
4.- Microphone loudspeaker monitor.
5.- Socket for interconnection of system microphones, DIN 8 connector.
6.- Headphone output, 3.5 mm jack connector.
7.- MIC: microphone input, 3.5 mm jack connector. To connect the tie-clip microphone included in the
president microphone mod. SCF-560P.
REC OUT: recording output, 3.5 mm jack connector. Only available in the mod. SCF-570D.
8.- Microphone volume control.
SCF-560P SCF-570D
- 3 -
EN
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 3

INSTALLATION AND CONNECTION
1.- Prepare the control unit mod. SCF-550, the president microphones mod. SCF-560P and the delegate
microphones mod. SCF-570D for their connection.

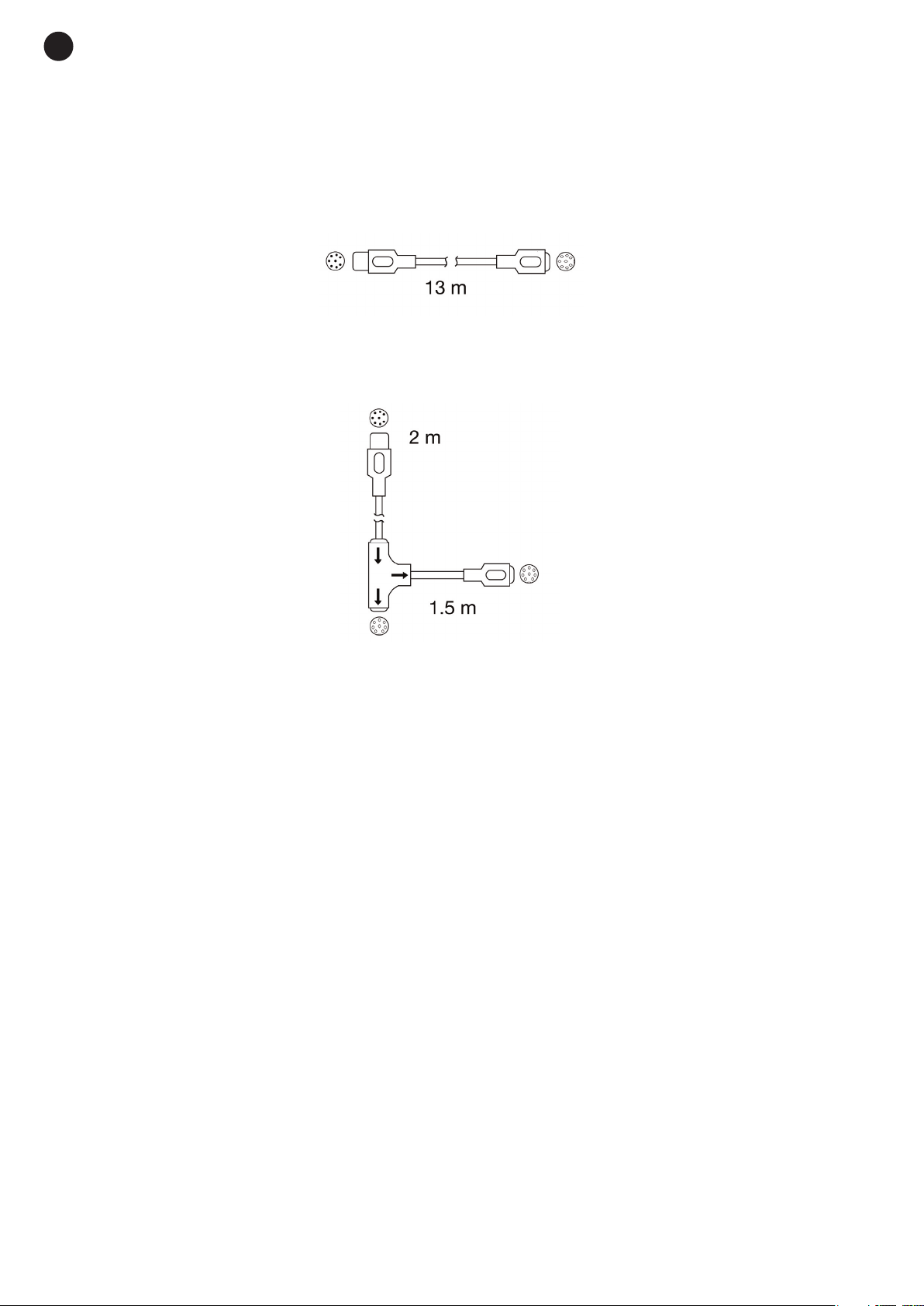

-The control unit mod. SCF-550 is supplied with a 13 m extension cable with male DIN 8 connectors to
female DIN 8 for the interconnection of devices, a male XLR cable to a female XLR and an RCA cable to
a 6.3 mm mono jack for audio output and the power supply cable.
-The president microphones mod SCF-560P and delegate microphones SCF-570D are supplied with a
“Y” shaped interconnection cable of 2 + 1.5 m with a female DIN 8 connector for connecting to the
control unit interconnection cable or the previous microphone and two male DIN 8 connectors for
connecting to the microphone and extending the line to the next microphone.

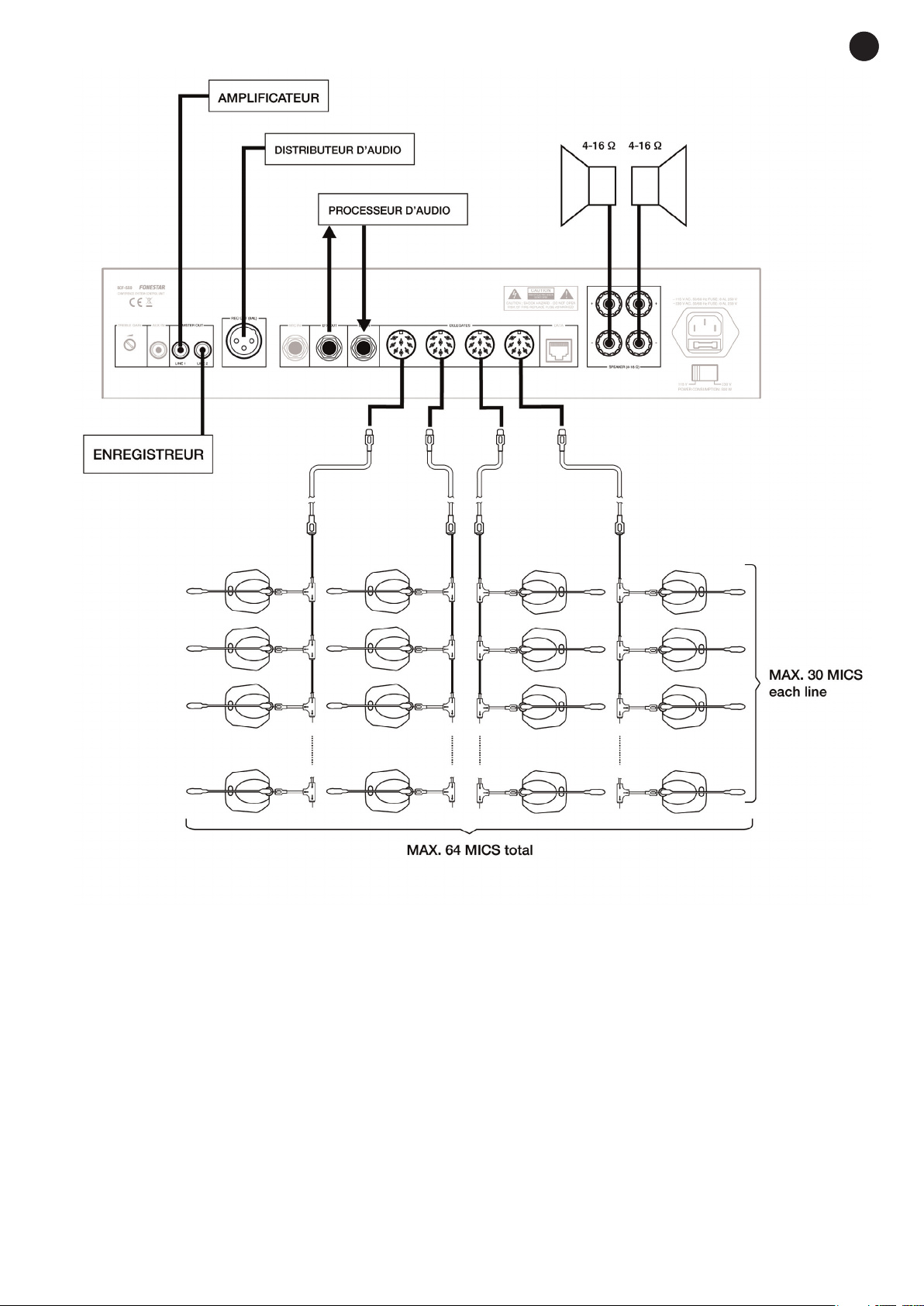

2.- Connect the extension cable to one of the 4 sockets in the group (DELEGATES) in the control unit. In each
one of the 4 lines a maximum of 30 microphones can be connected. Connect the other end of the
extension cable to an interconnection cable in the “Y” of a microphone. One of the branches of the cable
in the “Y” connection must be connected to the microphone, while the other branch allows the line to be
extended to the next microphone.
As many microphones as you wish can be connected (up to a maximum of 30 units per group, in total a
maximum of 64 units in the whole installation).
NOTE: if your conference system iscomposed of more than 30 microphones per group, it is
recommended that the male DIN 8 terminal connector is used. Connect it in the last “Y” cable to the
longest branch.
3.- If you wish, connect some of the line level outputs (balanced XLR or unbalanced RCA) to an amplifier
input. Similarly, a recording device can be connected to the REC output.
4.- Use low impedance loudspeakers 4-16 Ω to connect them to the loudspeaker output of the central unit’s
amplifier so as to be able to reproduce the sound of the conference.
5.- Connect the control unit to the power supply socket 230 V AC and switch on the device using the switch.
6.- To speak through a microphone, press the activation button. When you have finished speaking,
deactivate the microphone by pressing the same button again. If the microphone is active, the LED ring
will light up.
7.- The president microphone can deactivate the delegate microphones at any time by pressing the priority
button PRIOR.
- 4 -
EN
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 4

- 5 -
EN
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 5

- 6 -
TECHNICAL SPECIFICATIONS
SCF-550
CHARACTERISTICS Conference system control unit.
Control of the number of active microphones: 1, 2, 3, 5 or unlimited.
Allows for the connection of up to 64 microphones (extendable up to 250,
PLEASE INQUIRE).
Equipped with an amplifier.
The system offers great versatility with a variety of inputs and outputs.
Easy and intuitive installation.
POWER 50 x 50 W RMS a 4-16 Ω
RESPONSE 40-18.000 Hz
CONTROLS Mic.1: volume
Aux: volume
Monitor: volume
Internal microphone loudspeaker: volume
Amplifier monitor loudspeaker: volume
Bass and treble control
General volume
Selector of number of microphones in use
INPUTS 4 groups of microphones, DIN 8
1 unbalanced mic., 6.3 mm jack
1 efx in, 6.3 mm jack
1 aux, RCA
OUTPUTS 1 balanced master, XLR (recording)
2 line out, RCA
1 efx out, 6.3 mm jack
POWER SUPPLY 230/115 V AC, 500 W
DIMENSIONS 488 x 87 x 400 mm depth. 2 U 19” rack
ACCESSORIES 1 x 13 m extension cable for microphone interconnection, male DIN 8 to
female DIN 8. For other lengths PLEASE ENQUIRE
1 x 2 m audio cable XLR
2 x 1.5 m audio cable RCA to 6.3 mm mono jack
1 male DIN 8 terminal connector
EN
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 6

SCF-560P
CHARACTERISTICS President microphone with speech priority and possibility of
cancelling delegate microphones.
Loudspeaker monitor incorporated.
Metal microphone base.
Unidirectional electret condenser capsule.
LED ring and buttons with backlight.
POWER 2 W RMS
RESPONSE 40-18,000 Hz
CONTROLS Push-to-talk button
Priority over delegate microphones
Microphone volume
INPUTS Power supply and audio, DIN 8 female interconnection
1 microphone, 3.5 mm jack
OUTPUTS 1 headphones, 3.5 mm stereo jack
1 audio, female DIN 8 interconnection
DIMENSIONS Gooseneck microphone: 500 mm height
Base: 170 x 67 x 150 mm depth
ACCESSORIES 1 Y interconnection cable, 2 male DIN 8 to female DIN 8
Mono earphone
Foam windshield
1 tie-clip microphone
SCF-570D
CHARACTERISTICS Delegate microphone.
Loudspeaker monitor incorporated.
Metal microphone base.
Unidirectional electret condenser capsule.
LED ring and buttons with backlight.
POWER 2 W RMS
RESPONSE 40-18,000 Hz
CONTROLS Push-to-talk button
Microphone volume
INPUTS Power supply and audio, female DIN 8 interconnection
OUTPUTS 1 headphones, 3.5 mm stereo jack
1 audio, female DIN 8 interconnection
1 recording, 3.5 mm jack
DIMENSIONS Gooseneck microphone: 500 mm height
Base: 170 x 67 x 150 mm depth
ACCESSORIES 1 Y interconnection cable, 2 male DIN 8 to female DIN 8
Mono earphone
Foam windshield
- 7 -
EN
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 7

DESCRIPCIÓN
-Este sistema de conferencias FONESTAR es ideal para la sonorización y comunicación en congresos,
parlamentos, ayuntamientos, juzgados, consejos de administración, seminarios, mesas redondas, debates
y en general, donde se requiera una sonorización y comunicación entre distintas personas.
-Es un sistema con una gran calidad de sonido con un bajo nivel de ruido, permite la conexión de hasta
64 micrófonos. Dispone igualmente de salida para amplificación o grabación.
CONTROLES Y FUNCIONES
UNIDAD DE CONTROL
PANEL FRONTAL
1.- Interruptor de encendido/apagado de la unidad de control.
2.- POWER: indicador luminoso de encendido de la unidad de control.
3.- BASS/TREBLE: controles de tonos agudos y graves.
4.- VOL: control de volumen de los altavoces conectados a la salida de altavoces de la unidad de control.
5.- Selector que permite controlar el número de micrófonos en funcionamiento en la instalación. Puede
elegir entre 1, 2, 3, 5 o sin límite.
6.- MIC: control de volumen de la entrada de micrófono.
7.- AUX: control de volumen de la entrada auxiliar de nivel de línea AUX IN.
8.- MONITOR: control de volumen del altavoz interno de la unidad de control.
9.- MASTER: control de volumen general del sistema.
10.- UNIT VOL: control de volumen del altavoz integrado en los micrófonos presidente y delegados que
estén conectados en la instalación.
PANEL POSTERIOR
11.- TREBLE GAIN: control que refuerza o atenúa las frecuencias agudas.
12.- AUX IN: entrada auxiliar de nivel de línea, conector RCA.
13.- LINE: salida de nivel de línea, conector RCA.
14.- REC: salida de nivel de línea para aplicaciones de grabación, conector RCA.
15.- BAL OUT: salida de nivel de línea balanceada, conector XLR.
16.- MIC IN: entrada de nivel de micrófono, conector jack 6’3 mm.
- 8 -
ES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 8

17.- EFX IN/OUT: conectores de entrada (EFX IN) y salida (EFX OUT), jack 6’3 mm. Conecte la entrada de
un procesador de efectos externo o equipo similar al envío EFX OUT y la salida del procesador de
efectos al envío EFX IN para añadir efectos externos a la señal de audio.
18.- DELEGATES: 4 líneas de entrada para micrófonos presidentes y delegados. Puede conectar un máximo
de 30 micrófonos en cada línea y hasta 64 micrófonos en total.
19.- DATA: función no disponible.
20.- SPEAKER: salida de altavoces amplificada 50 x 50 W RMS, para conexión de altavoces de baja
impedancia 4-16 Ω.
21.- Toma para conexión del cable de alimentación CA.
22.- Selector del voltaje de alimentación.
MICRÓFONO PRESIDENTE Y MICRÓFONO DELEGADO
1.- PRIOR:al pulsar este botón, se cierran automáticamente todos los micrófonos delegados para dar
prioridad al micrófono presidente.
2.- ON/OFF: pulse una vez este botón para activar el micrófono, una segunda vez para desactivarlo.
Mientras el micrófono permanezca activo, el conferenciante podrá hablar (anillo luminoso del micrófono
encendido).
3.- Conector para micrófono de flexo.
4.- Altavoz monitor del micrófono.
5.- Zócalo para interconexión de los micrófonos al sistema, conector DIN 8.
6.- Salida de auriculares, conector jack 3’5 mm.
7.- MIC: entrada de micrófono, conector jack 3’5 mm. Para conectar el micrófono de solapa incluido en el
micrófono presidente mod. SCF-560P.
REC OUT: salida de grabación, conector jack 3’5 mm. Sólo disponible en el mod. SCF-570D.
8.- Control de volumen del micrófono.
SCF-560P SCF-570D
- 9 -
ES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 9

INSTALACIÓN Y CONEXIÓN
1.- Prepare la unidad de control mod. SCF-550, los micrófonos presidente mod. SCF-560P y los micrófonos
delegado mod. SCF-570D para su conexión.
-La unidad de control mod. SCF-550 se suministra con un cable de extensión de 13 m con conectores
DIN 8 macho a DIN 8 hembra para interconexión de equipos, un cable XLR macho a XLR hembra y un
cable RCA a jack 6’3 mm mono para salida de audio y el cable de alimentación.
-Los micrófonos presidente mod SCF-560P y micrófonos delegado SCF-570D se suministran con un
cable de interconexión en forma de “Y” de 2 + 1’5 m con conector DIN 8 hembra para conexión al cable
de interconexión de la unidad de control o del micrófono anterior y dos conectores DIN 8 macho para
conexión al micrófono y extender la línea al siguiente micrófono.
2.- Conecte el cable de extensión a uno de los 4 zócalos de grupo (DELEGATES) de la unidad de control.
En cada una de las 4 líneas puede conectar 30 micrófonos como máximo. Conecte el otro extremo del
cable de extensión a un cable de interconexión en “Y” de un micrófono. Una de las ramas del cable de
conexión en “Y” se debe conectar al micrófono, mientras que la otra rama permite extender la línea
hasta el siguiente micrófono.
Puede conectar así cuantos micrófonos desee (hasta un máximo de 30 unidades por grupo, en total 64
unidades como máximo en el total de la instalación).
NOTA: si su sistema de conferencias está compuesto por más de 30 micrófonos, se recomienda utilizar
el conector terminal DIN 8 macho. Conéctelo en el último cable “Y” de la rama de mayor longitud.
3.- Si lo desea, conecte alguna de las salidas de nivel de línea (balanceada XLR o desbalanceada RCA) a la
entrada de un amplificador. De igual manera, puede conectar un dispositivo grabador a la salida REC.
4.- Utilice altavoces de baja impedancia 4-16 Ω para conectarlos a la salida de altavoces del amplificador
de la unidad central y así poder reproducir el sonido de la conferencia.
5.- Conecte la unidad de control a la toma de corriente de alimentación 230 V CA y encienda el equipo con
el interruptor.
6.- Para hablar por un micrófono, pulse el botón de activación. Cuando termine de hablar, desactive el
micrófono presionando de nuevo el mismo botón. Si el micrófono está activo, el anillo luminoso se
encenderá.
7.- El micrófono presidente puede desactivar los micrófonos delegados en cualquier momento pulsando el
botón de prioridad PRIOR.
- 10 -
ES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 10

- 11 -
ES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 11

ESPECIFICACIONES TÉCNICAS
SCF-550
CARACTERÍSTICAS Unidad de control para sistema de conferencias.
Control del número de micrófonos activos: 1, 2, 3, 5 o sin límite.
Permite la conexión de hasta 64 micrófonos en total (extensible hasta
250, CONSULTEN).
Amplificador incorporado.
Ofrece gran versatilidad gracias a la variedad de entradas y salidas.
Instalación sencilla y de uso intuitivo.
POTENCIA 50 x 50 W RMS a 4-16 Ω
RESPUESTA 40-18.000 Hz
CONTROLES Mic: volumen
Aux: volumen
Monitor: volumen
Altavoz monitor de micrófonos: volumen
Altavoz monitor de amplificador: volumen
Control graves y agudos
Volumen general
Selector de número de micrófonos activos
ENTRADAS 4 grupos de micrófonos, DIN 8
1 micro desbalanceado, jack 6’3 mm
1 efx in, jack 6’3 mm
1 auxiliar, RCA
SALIDAS 1 master balanceada, XLR (grabación)
2 line out, RCA
1 efx out, jack 6´3 mm
ALIMENTACIÓN 230/115 V CA, 500 W
MEDIDAS 488 x 87 x 400 mm fondo. 2 U rack 19”
ACCESORIOS 1 cable de extensión 13 m para interconexión con micrófonos, DIN 8
macho a DIN 8 hembra. Otras longitudes CONSULTEN
1 cable de audio 2 m XLR
2 cables de audio 1'5 m RCA a jack 6'3 mm mono
1 conector terminal DIN 8 macho
- 12 -
ES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 12

SCF-560P
CARACTERÍSTICAS Micrófono presidente con prioridad de palabra y posibilidad de
cancelación de micrófonos delegados.
Altavoz monitor incorporado.
Base de micrófono en metal.
Cápsula condensador electret unidireccional.
Anillo luminoso y botones con retroiluminación.
POTENCIA 2 W RMS
RESPUESTA 40-18.000 Hz
CONTROLES Botón interruptor para hablar
Prioridad sobre micrófonos delegados
Volumen del micrófono
ENTRADAS Alimentación y audio, DIN 8 hembra interconexión
1 micrófono, jack 3’5 mm
SALIDAS 1 auriculares, jack 3’5 mm estéreo
1 audio, DIN 8 hembra interconexión
MEDIDAS Micrófono flexo: 500 mm alto
Base: 170 x 67 x 150 mm fondo
ACCESORIOS 1 cable de interconexión Y, 2 DIN 8 macho a DIN 8 hembra
Auricular mono
Espuma quitavientos
1 micrófono de solapa
SCF-570D
CARACTERÍSTICAS Micrófono delegado.
Altavoz monitor incorporado.
Base de micrófono en metal.
Cápsula de condensador electret unidireccional.
Anillo luminoso y botones con retroiluminación.
POTENCIA 2 W RMS
RESPUESTA 40-18.000 Hz
CONTROLES Botón interruptor para hablar
Volumen del micrófono
ENTRADAS Alimentación y audio, DIN 8 hembra interconexión
SALIDAS 1 auriculares, jack 3’5 mm estéreo
1 audio, DIN 8 hembra interconexión
1 grabación, jack 3’5 mm
MEDIDAS Micrófono flexo: 500 mm alto
Base: 170 x 67 x 150 mm fondo
ACCESORIOS 1 cable de interconexión Y, 2 DIN 8 macho a DIN 8 hembra
Auricular mono
Espuma quitavientos
- 13 -
ES
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 13

- 14 -
PT
DESCRIPTION
-Ce système de conférences FONESTAR est idéal pour la sonorisation et la communication en congrès
parlements, Palais de Justice. conseils D’administration, séminaires, réunion-débat et en général ou se
demende une sonorisation et une communication entre différentes personnes.
-C’est un système de gande qualité de son avec un bas niveau de bruit, permettant la connexion jusqu’à
64 microphones. Il dispose également de sortie pour l’amplification ou pour l’enregistrement.
CONTRÔLES ET FONCTION
UNITÉ DE CONTRÔLE
PANNEAU AVANT
1.- Interrupteur de marche/arrêt de l’unité de contrôle
2.- POWER: indicateur lumineux de marche de l’unité de contrôle.
3.- BASS/TREBLE: contrôles de tons aigus et graves.
4.- VOL: contrôles de volume des haut-parleurs connectés à la sortie de haut-parleurs de l’unité de contrôle.
5.- Sélecteur qui permet de contrôler le numéro de microphones en fonctionnement dans l’installation. Vous
pouvez choisir entre 1, 2, 3, 5 ou sans limite.
6.- MIC: contrôle du volume de l’entrée de microphone.
7.- AUX: contrôle de volume de l’entrée auxiliaire du niveau de ligne AUX IN.
8.- MONITOR: contrôle du volume de l’haut-parleur interne de l’unité de contrôle.
9.- MASTER: contrôle du volume général du système.
10.- UNIT VOL: contrôle du volume de l’haut-parleur intégré dans les microphones président et délégués
connectés à l’installation.
PANNEAU POSTÉRIEUR
11.- TREBLE GAIN: contrôle qui renforce ou atténue les fréquences aigus.
12.- AUX IN: entrée auxiliaire de niveau de ligne, connecteur RCA.
13.- LINE: sortie de niveau de ligne, connecteur RCA.
14.- REC: sortie de niveau pour des applications d’enregistrement, connecteur RCA.
15.- BAL OUT: sortie de niveau de ligne équilibrée, connecteur XLR.
16.- MIC IN: entrée de niveau de microphone, connecteur jack 6’3 mm.
- 14 -
FR
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 14

- 15 -
PT
17.- EFX IN/OUT: connecteurs d’entrée (EFX IN) et sortie (EFX OUT), jack 6’3 mm. Connectez l’wnre´ww
s’un processeur d’effets externe ou un appareil simailaire à l’envoi EFX OUT et la sortie du processeur
d’effets à l’envoi EFX IN pour ahouter des effets externes au signal d’audio.
18.- DELEGATES: 4 lignes pour microphones présidents et délégués. Vous pouvez connecter un maximum
de 30 microphones dans chaque ligne et jusqu’à 64 microphones au total.
19.- DATA: fonction non disponible
20.- SPEAKER: sortie de haut-parleurs amplifiée 2 x 50 W RMS, pour la connexion de haut-parleurs de
basse impédance 4-16 Ω.
21.- Prise poour la connexion du câble de l’alimentation CA.
22.- Sélecteur de voltage de l’alimentation.
MICROPHONE PRÉSIDENT ET MICROPHONE DÉLÉGUÉ
1.- PRIOR:en appuyant sur ce bouton, vous fermez automatiquement tous les microphones délégués pour
donner la priorité au microphone président.
2.- ON/OFF: appuyez une fois sur ce bouton pour activer le microphone, une deuxième fois pour le
désactivé. Tant que le microphone reste actif, le conférencier pourra parler (anneau lumineux du
microphone allumé).
3.- Connecteur pour le microphone col de cygne.
4.- Haut-parleur moniteur du microphone.
5.- Plinthe pour l’interconnexion des microphones au système, connecteur DIN 8.
6.- Sortie d’auriculaires, connecteur jack 3’5 mm.
7.- MIC: entrée de microphone, connecteur jack 3’5 mm. Pour connecter le microphone de revers inclu
dans le microphone président modèle. SCF-560P.
REC OUT: sortie d’enregistrement, connecteur jack 3’5 mm. Seuleument disponible sur le modèle SCF-
570D.
8.- Contrôle du volume du microphone.
SCF-560P SCF-570D
- 15 -
FR
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 15

INTALLATION ET CONNEXION
1.- Préparez l’unité de contrôle modèle. SCF-550, les microphones président modèle. SCF-560P et les
microphones délégués modèle. SCF-570D pour leurs connexion.
-L’unité de contrôle modèle. SCF-550 se fourni avec un câble d’extension de 13 m avec connecteurs
DIN 8 mâle à DIN 8 femelle pour l’interconnexion des appareils, un câble XLR mâle à XLR femelle puis
un câble RCA à jack 6’3 mm mono pour la sortie d’audio et le câble de l’alimentation.
-Les microphones président modèle SCF-560P et les microphones délégués SCF-570D se fournissent
avec un câble de d’interconnexion en forme d’”Y” de 2 + 1’5 m avec connecteur DIN 8 femelle pour la
connexion au câble d’interconnexion de l’unité de contrôle ou du microphone antérieur et deux
connecteurs DIN 8 mâle pour la connexion au microphone et agrandir la ligne au microphone suivan.
2.- Connectez le câble d’extension a une des 4 plinthes du groupe (DELEGATES) de l’unité de contrôle.
Dans chacune des 4 lignes vous pouvez connecter 30 microphones au maximum. Connectez l’autre
extrême du câble d’extension à un câble d’interconnexion en “Y” d’un micophone. une des branches du
câble de connexion en “Y” doit se connecter au microphone, pendant que l’autre branche permet
d’allonger la ligne jusqu’au microphone suivant.
Vous pouvez connecter comme ça autant de microphones souhaités (jusqu’à un maximum de 30 unités
par groupe , au total 64 unités comme maximum dans le total de l’installation).
3.- Si vous le souhaitéz, connecte une des sorties de niveau de ligne (équilibrée XLR ou déséquilibrée RCA)
à l’entrée d’un amplificateur. De la même façon, vous pouvez connecter un dispositif enregistreur à la
sortie REC.
4.- Utilisez les haut-parleurs de basse impédance 4-16 Ω pour les connectés à la sortie de haut-parleurs de
l’amplificateur de l’unité centrale pour ainsi pouvoir reproduire le son de la conférence.
5.- Connectez l’unité de contrôle à la prise de courant de l’alimentation 230 V CA puis allumez l’appareil avec
l’interrupteur.
6.- Pour parler par le microphone, appuyez sur le bouton d’activation. Un fois terminé, désactivez le
microphone en appuyant à nouveau sur le même bouton. Si lle microphone est actif, l’anneau lumineux
s’allumera.
7.- Le microphone président peut désactiver les microphones délégués à tout moment en appuyant sur le
bouton de priorité PRIOR.
- 16 -
PTFR
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 16

- 17 -
PTFR
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 17

SPÉCIFICATIONS TECHNIQUES
SCF-550
CARACTÉRISTIQUES Unité de contrôle pour système de conférences.
Contrôle du numéro de microphones actifs : 1, 2, 3, 5 ou sans limite.
Permet la connexion jusqu’à 64 microphones au total (ampliable jusqu'à
250, À CONSULTER)
Amplificateur inclus.
Offre une grande polyvalence grâce à la variété d'entrées et sorties.
Installation simple et usage intuitif.
PUISSANCE 50 x 50 W RMS à 4-16 Ω
RÉPONSE 40-18.000 Hz
CONTRÔLES Mic : volume
Aux : volume
Moniteur : volume
Haut-parleur interne des microphones : volume
Haut-parleur interne de l'amplificateur : volume
Contrôle graves et aigus
Volume général
Sélecteur du numéro de microphones actifs
ENTRÉES 4 groupes de microphones, DIN 8
1 micro déséquilibré, jack 6’3 mm
1 efx in, jack 6’3 mm
1 auxiliaire, RCA
SORTIES 1 master équilibré, XLR (enregistrement)
1 line out, RCA
1 efx out, jack 6’3 mm
ALIMENTATION 230/115 V CA, 500 W
DIMENSIONS 488 x 87 x 400 mm profondeur. 2 U rack 19”
ACCESSOIRES 1 câble de rallonge 13 m pour l’interconnexion avec les microphones,
DIN 8 mâle à DIN 8 femelle.
Pour autres longueur À VOIR
1 câble audio 2 m XLR
2 câble d’audio 1’5 m RCA à jack 6’3 mm mono
1 connecteur bornier DIN 8 mâle
- 18 -
PTFR
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 18

SCF-560P
CARACTÉRISTIQUES Microphone président avec priorité de parole et possibilité d’annuler
les microphones délégués.
Haut-parleur moniteur incorporé.
Base de microphone en métal.
Capsule de condensateur électret unidirectionnel.
Anneau lumineux et boutons avec rétroillumination.
PUISSANCE 2 W RMS
RÉPONSE 40-18.000 Hz
CONTRÔLES Bouton interrupteur pour parler
Priorité sur les microphones délégués
Volume du microphone
ENTRÉES Alimentation et audio, DIN 8 femelle interconnexion
1 microphone, jack 3’5 mm
SORTIES 1 auriculaires, jack 3’5 mm stéréo
1 audio, DIN 8 femelle interconnexion
DIMENSIONS Microphone col de cygne : 500 mm hauteur
Base : 170 x 67 x 150 mm profondeur
ACCESSOIRES 1 câble d’interconnexion Y, 2 DIN 8 mâle à DIN 8 femelle
Auriculaire mono
Mousse de protections
1 microphone de revers
SCF-570D
CARACTÉRISTIQUES Microphone délégué.
Haut-parleur moniteur incorporé.
Base de microphone en métal.
Capsule de condensateur électret unidirectionnel
Anneau lumineux et boutons de rétroillumination.
PUISSANCE 2 W RMS
RÉPONSE 40-18.000 Hz
CONTRÔLES Bouton interrupteur pour parler
Volume du microphone
ENTRÉES Alimentation et audio. DIN 8 femelle interconnexion
SORTIES 1 auriculaires, jack 3’5 mm stéréo
1 audio, DIN 8 femelle interconnexion
1 enregistrement, jack 3’5 mm
DIMENSIONS Microphone col de cygne : 500 mm hauteur
Base: 170 x 67 x 150 mm profondeur
ACCESSOIRES 1 câble d’nterconnexion Y, 2 DIN 8 mâle à DIN 8 femelle
Auriculaire mono
Mousse de protection
- 19 -
PTFR
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 19

- 20 -
PT
DESCRIÇÃO
-Este sistema de conferências FONESTAR é ideal para a sonorização e comunicação em congressos,
parlamentos, câmaras municipais, tribunais, conselhos de administração, seminários, mesas redondas,
debates e, em geral, onde seja necessária uma sonorização e comunicação entre diferentes pessoas.
-Trata-se de um sistema com uma alta qualidade de som e baixo nível de ruído, permitindo ligar até 64
microfones. Dispõe igualmente de saída para amplificação ou gravação.
CONTROLOS E FUNÇÕES
UNIDADE DE CONTROLO
PAINEL FRONTAL
1.- Interruptor para ligar/desligar a unidade de controlo.
2.- POWER: indicador luminoso de ativação da unidade de controlo.
3.- BASS/TREBLE: controlos de tons agudos e graves.
4.- VOL: controlo de volume dos altifalantes ligados à saída de altifalantes da unidade de controlo.
5.- Seletor que permite controlar o número de microfones em funcionamento na instalação. Pode escolher
entre 1, 2, 3, 5 ou sem limite.
6.- MIC: controlo de volume da entrada de microfone.
7.- AUX: controlo de volume da entrada auxiliar de nível de linha AUX IN.
8.- MONITOR: controlo de volume do altifalante interno da unidade de controlo.
9.- MASTER: controlo de volume geral do sistema.
10.- UNIT VOL: controlo de volume do altifalante integrado nos microfones presidente e delegados que
estejam ligados à instalação.
PAINEL POSTERIOR
11.- TREBLE GAIN: controlo que reforça ou atenua as frequências agudas.
12.- AUX IN: entrada auxiliar de nível de linha, conetor RCA.
13.- LINE: saída de nível de linha, conetor RCA.
14.- REC: saída de nível de linha para aplicações de gravação, conetor RCA.
15.- BAL OUT: saída de nível de linha balanceada, conetor XLR.
16.- MIC IN: entrada de nível de microfone, conetor jack 6’3 mm.
SCF-550_SCF-560P_SCF-570D_MANUAL_(EN_ES_FR_PT)_A5c_20200312-2020.qxp_Maquetación 1 12/3/20 14:50 Página 20
