FONESTAR SCI-750 User manual

SCI-750, SCI-760P, SCI-770D
WIRELESS CONFERENCE SYSTEM
SISTEMA INALÁMBRICO DE CONFERENCIAS
SYSTÈME DE CONFÉRENCES SANS FIL
SISTEMA SEM FIOS DE CONFERÊNCIAS
INSTRUCTION MANUAL/MANUAL DE USUARIO/
MODE D’EMPLOI/MANUAL DE INSTRUÇÕES

EN
- 2 -
DESCRIPTION
Wireless conference system, which combines the characteristics of a conference system (priority and
selection of maximum number of open microphones) with those of a wireless microphone system (mobility
and ease of installation).
The control unit SCI-750 has different microphone operating modes. It is possible to use up to 16 president
microphones SCI-760P simultaneously (only one active) and delegate microphones SCI-770D until a total
of 256 microphones is reached within the system (a maximum of 4 delegate microphones can be in use
simultaneously with 1 active president microphone). The microphones are switch activated and the president
microphone can have priority over the delegate microphones.
SCI-750 Control unit
- Microprocessor control unit.
- Priority control with delegate cut-off while the president has priority.
- Selector for the maximum number of microphones in operation.
- Transition of control and audio signals between the central unit and the microphones.
SCI-760P Wireless desktop president microphone
SCI-770D Wireless desktop delegate microphone
- Wireless desktop microphone UHF 610-665 MHz.
- President microphone with priority and control over delegate microphones.
- Information display.
- Gooseneck microphone.
- LED operation indicator.
- Automatic channel selection.
- 60 m range in favourable conditions and without obstacles.
CONTROLS AND FUNCTIONS
SCI-750 CONTROL UNIT
FRONT PANEL
RF
P D1 D2 D3 D4
VOL VOL VOL VOL VOL
-+ -+
AF RF AF RF AF RF AF RF AF POWER
SET
-+-+-+
MENU
SKIP
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT AANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
WIRELESS CONFERENCE SYSTEM SCI-750
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1 2
10 11 12 13 14 15
43
1 2 3 4 5 6 7 8
5 6 7 8 9
RS-232
DATA
RS-485 12-15 V DC, 1-2 A
1.- USB/MP3 player/recorder information display.
2.- USB storage device connection port.
3.- Conference system configuration information display.
4.- w/s: allow the menu options for the configuration of the wireless desktop microphone.
5.- SET: menu options selection button.
6.- RF: FR radio frequency level indicator of the active president and delegate microphones.
7.- AF: AF audio signal level indicator of the active president and delegate microphones.
8.- P: controles del micrófono de presidente.

EN
- 3 -
9.- D1 D2 D3 D4: active delegate microphone controls.
10.- 12: a short press of this button allows playback to be started/paused. A long press of this button takes
you to the main menu of the player.
11.- {SKIP }: a short press of these buttons allows you to skip to the previous/next track. A long press of
these buttons allows the playback volume to be reduced/increased.
12.- MENU: player/recorder menu access button.
13.- VOL: president and active delegate microphone volume control.
14.- LED power indicator.
15.- POWER: on/off switch.

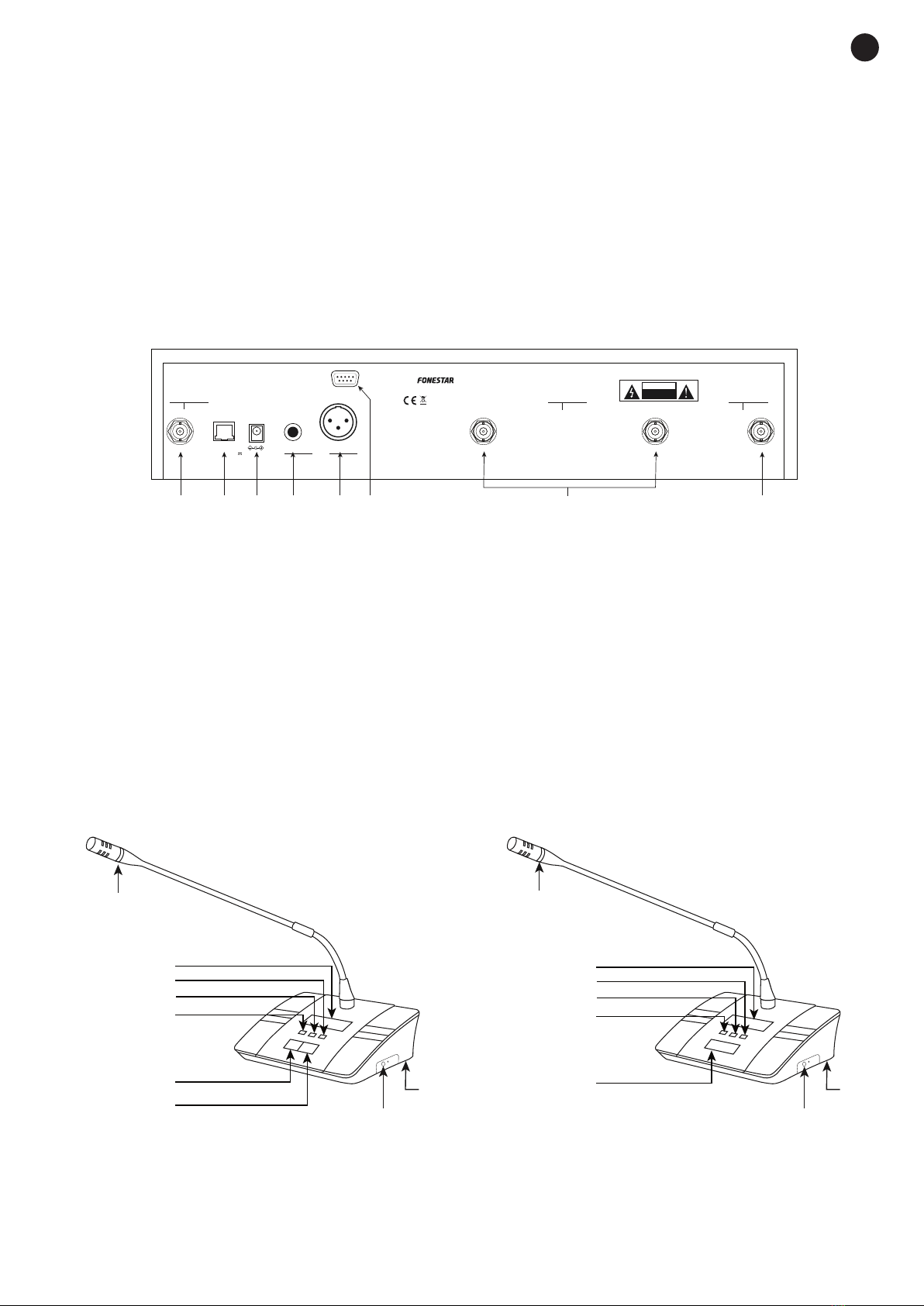

REAR PANEL
RF
P D1 D2 D3 D4
VOL VOL VOL VOL VOL
-+ -+
AF RF AF RF AF RF AF RF AF POWER
SET
-+-+-+
MENU
SKIP
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT AANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
WIRELESS CONFERENCE SYSTEM SCI-750
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1 2
10 11 12 13 14 15
43
1 2 3 4 5 6 7 8
5 6 7 8 9
RS-232
DATA
RS-485 12-15 V DC, 1-2 A
1.- ANT DATA: data antenna connector.
2.- DATA RS-485: connection for camera systems and remote control via RS-485 serial connection, RJ-45
connector.
3.- Power supply input for mains adapter provided.
4.- UNBAL OUTPUT: unbalanced audio signal output, female 6.3 mm jack connector.
5.- BAL OUTPUT: balanced audio signal output, male XLR connector.
6.- RS-232: remote control via RS-232 serial connection, DB9 connector.
7.- ANT B: antenna connector for the reception of the audio signal from the delegate microphones.
8.- ANT A: antenna connector for the reception of the audio signal from the president microphones.
SCI-760P & SCI-770D WIRELESS DESKTOP, PRESIDENT & DELEGATE MICROPHONES
D2D1 D3 D4
11
2
3
4
5
6
7
8
9
2
3
4
5
6
7
8
SCI-760P SCI-770D
President
microphone mode
Transmission
channel of
President
microphone
Transmission channel of
Delegate microphone
Delegate
microphones mode
Modo micrófono
Presidente
Canal
transmisor
micrófono
Presidente
Canal transmisor
micrófono Delegado
Modo micrófonos
Delegado
Mode microphone
Président
Canal
transmisseur
microphone
Président
Canal transmisseur
microphone Délégué
Mode microphones
Délégués
Modo microfone
Presidente
Canal
transmissor
microfone
Presidente
Canal transmissor
microfone Delegado
Modo microfones
Delegado
1.- LED operating ring.
2.- Information display.
3.- MUTE: silences the audio from the microphone.

EN
- 4 -
4.- VOL+: increases the microphone volume.
5.- VOL-: reduces the microphone volume.
6.- On/off button.
7.- Battery pack.
8.- ON/OFF: speech request button.
9.- PRIORITY: president microphone speech priority control. By pressing this button the rest of the
delegate microphones are deactivated and only the president microphone can be used.
CONNECTION - INSTRUCTIONS FOR USE
OPERATING MODES
This device allows 2 president operating modes to be selected: CONLY and CFREE.
- CONLY: this mode deactivates all the delegate microphones when the president PRIORITY button has
been pressed
- CFREE: this mode allows 5 seconds of president microphone priority starting when the PRIORITY button
is pressed. The delegate microphones can be activated after 5 seconds have passed providing that its
configuration allows it.
And 2 delegate operating modes: FIFO and LIMIT.
- FIFO: this mode deactivates the first delegate microphone to have been activated when an input request
is received from another delegate microphone, providing that the number of active microphones is at
the maximum permitted by the mode. This mode has 4 sub-modes to indicate the maximum number of
delegate microphones that can be active at the same time: 1MAX-FIFO, 2MAX-FIFO, 3MAX-FIFO and
4MAX-FIFO.
If the selected mode is the 2MAX-FIFO, when there are 2 active delegate microphones and a third wishes to
speak, the one which was activated first will automatically be deactivated.
- LIMIT: this mode will not let any other delegate microphone be activated when the maximum number
permitted by the mode has been reached until one of the active microphones has been deactivated. This
mode has 4 sub-modes to indicate the maximum number of delegate microphones that can be active at
the same time: 1MAX-LIMIT, 2MAX-LIMIT, 3MAX-LIMIT and 4MAX-LIMIT.
If the selected mode is the 2MAX-LIMIT, when there are 2 active delegate microphones and a third one
wishes to speak, it will not be possible until one of the previous microphones has been deactivated.
Note: the active mode by default is CFREE-4MAX-FIFO.

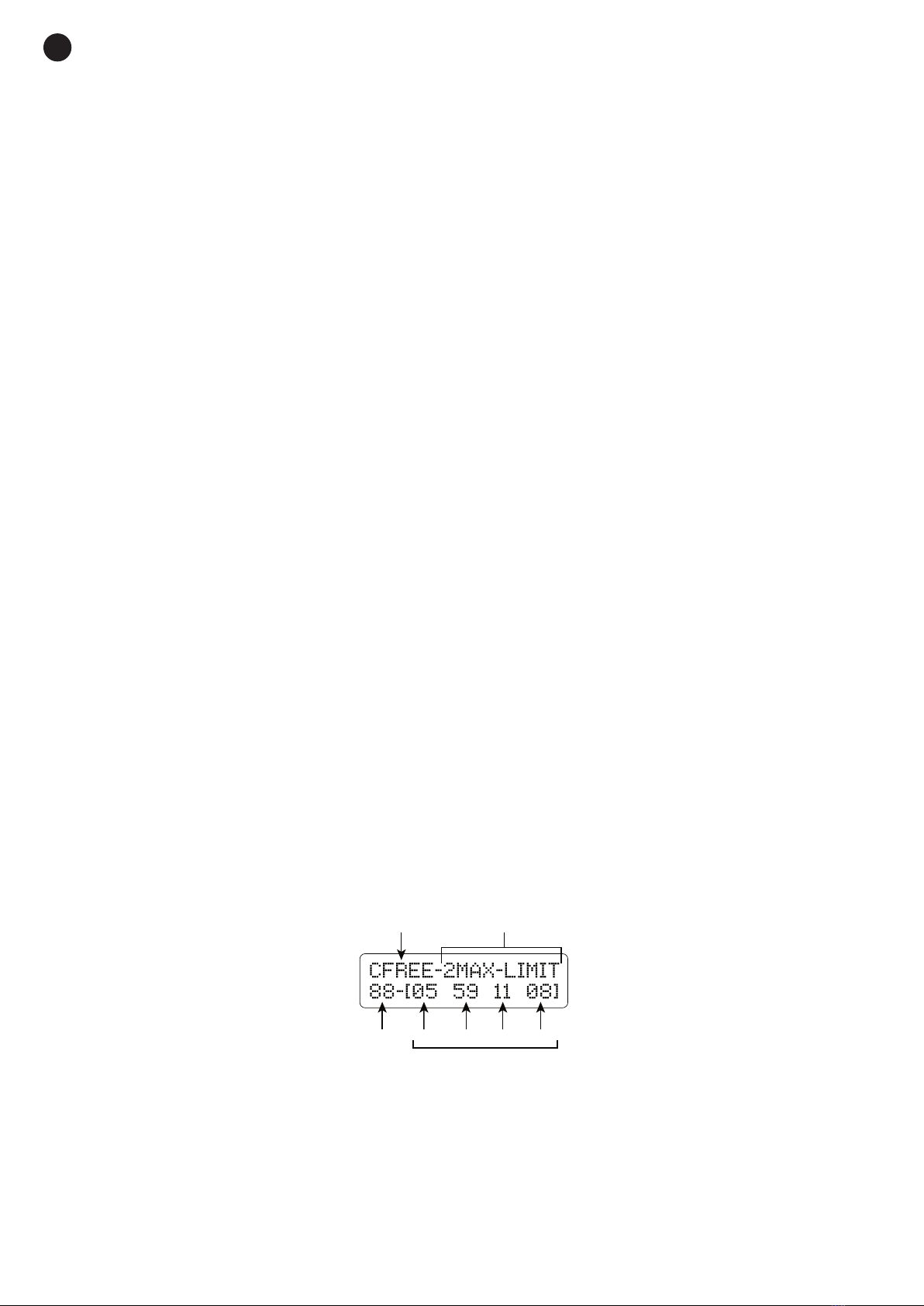

CONFIGURATION OF THE MAIN UNIT
Once this unit has been switched on, the conference system configuration information display shows the
selected operating mode and the microphone transmission channels.
D2D1 D3 D4
11
2
3
4
5
6
7
8
9
2
3
4
5
6
7
8
SCI-760P SCI-770D
President
microphone mode
Transmission
channel of
President
microphone
Transmission channel of
Delegate microphone
Delegate
microphones mode
It is possible to modify these values by pressing the SET button to select the value you wish to modify, and
pressing the w/sbuttons to modify the value of each setting.
The microphone signal transmission channel can be selected manually, as described in the previous
paragraph, or automatically. For automatic selection you must press the SET button until the channel you wish
to configure flashes on the screen. Then, press and hold the SET button until the current value disappears
and shows two dots “ ·· ” in its place. Wait a few seconds while the system scans all the channels in order
to choose the most appropriate one.

EN
- 5 -
Advanced configuration
Advanced configuration
With the device switched off, press and hold the SET and POWER buttons simultaneously to enter the
advanced configuration mode. This mode allows modification of the values: ROOM, TEST, D1, D2 and D3.
When you have finished the configuration, press the POWER button..
- ROOM: this setting can have 16 different values (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E or F). This
value must coincide in the main unit and in the microphones for its correct data communication. It is
recommended that this value be modified only when there are several systems in the same building
operating at the same time; thereby preventing interference in the communication between the main unit
and the microphones.
- TEST: modifying this value is not recommended.
- D1, D2 & D3: these settings allow the receiver delegate channels 1, 2 and 3 to be modified. This device
assigns the channels to the delegates depending on the last one active, in other words, to activate a
second microphone revise the status of D1 channel; by activating another microphone the D2 status will
be revised, etc. If the channel is damaged the system will block all channels after the damaged one. In
order for the equipment to ignore the damaged channel and be able to use the subsequent ones, you
must deactivate this channel using these settings of D1, D2 and D3. Use the 0 value to deactivate the
channel and 1 to activate it.
Locking the configuration buttons
The configuration button can be locked by pressing SET and the wbutton. To unlock these buttons, press
SET and the sbutton.
REPRODUCTOR/GRABADOR
The player of this conference equipment allows you to play any audio file either from a mobile device, a USB
memory stick or from other devices connected via USB cable such as computers. It also records the audio
received from active microphones during a conference on a USB memory storage device.
To navigate through the menus, use the {and }to move around the menu and press 12 to select the
required option. A long press of the MENU button will take you to the main menu.
The main menu of this player/recorder has 5 options:
- MUSIC: pto play audio files contained in a USB memory stick. Press 12 to enter MUSIC mode. Press 12
to start playing. Also, this mode has a configuration menu, press MENU to display the settings:
+ EQ: Normal, Pop, Rock, Jazz and Classic
+ Volume
+ File Browsing: allows selection of folders or files contained in the USB memory stick.
+ Play Mode: all, repeat one, repeat folder and random
(use the { and }to move around the menu and press 12 to select the required option)
- RECORDER: to record a conference in a USB memory stick. Press 12 to enter RECORDER mode.
Press 12 to start the recording and press 12 again to exit the recording, the system will automatically
save the file as REC0001.mp3, REC0002.mp3, etc. in a folder named AB_REC
- USB DEVICE: to play audio files from a computer or laptop connected by USB cable. Press 12 to enter
MUSIC mode. Press 12 to start playing.
- SETTINGS: allows to change the following settings. Press 12 to enter SETTINGS mode:
+ Language: change the language of the display.
+ Contrast: change the contrast of the display.
+ Firmware Version: shows the version of the firmware installed.
+ Factory Settings: revert the settings to factory settings.
(use the {and }to move around the menu and press 12 to select the required option)

EN
- 6 -
COMMISSIONING THE MICROPHONES
Introduzca las pilas o baterías en los micrófonos inalámbricos de sobremesa y enciéndalos realizando una
pulsación larga del botón rojo que se encuentra en el lateral derecho de la base del micrófono.
La pantalla le mostrará información variada como: el estado de la batería, estado de la conexión inalámbrica,
el volumen del micrófono, estado del micrófono, canal de transmisión de señal, ROOM a la que está
conectado e identificador del micrófono.
El anillo luminoso del micrófono permanecerá encendido mientras el micrófono esté activado.
Microphone configuration
It is necessary to check that the ROOM and the identifier are correct on the microphones and select the
desired operating mode. In addition, the SCI-760P mod. also allows you to activate/deactivate the chime
associated with the priority.
To change the configuration, with the microphone completely switched off, you must make a long press
on the red power button and the MUTE button simultaneously. Then, you can then press the VOL-/VOL+
buttons to change the value and MUTE to save and move to the next setting. When you have finished the
configuration, press the ON/OFF button on the microphone or the power button on the side to exit the config
mode.
- ROOM: set this value to match the one set on the main unit.
- ID: all microphones in the system must have a unique identifier. Chairman microphones may have an
ID between 0 to 9 and A to F (16 values in total), on the display next to the word CHAIR; and delegate
microphones between 0 and 255 (256 values in total), on the display next to the word UnitID.
- CHIME (chairman microphones only): activate or deactivate chime tone.
- OPERATING MODE: LINK (default) and FREE.
+ LINK: the microphone communicates with the main unit to request to activate/deactivate the microphone
and it is the main unit which manages the assignment of the transmission channels.
+ FREE: the microphone can be activated/deactivated at any time during communication and the user
can select the transmission channel. To do this, with the microphone deactivated, press MUTE and the
channel will flash on the screen and by means of the VOL- and VOL+ volume buttons you can modify the
value. THIS MODE IS USED FOR TEST PURPOSES ONLY.
TIPS TO OBTAIN BETTER RESULTS
- Use the batteries provided or replace them with similar ones.
- Remove obstacles between the receiver and the transmitter.
- The distance between the receiver and the transmitter must be neither greater nor less than 3 m.
- The receiver antenna must not be placed near metal surfaces.
- The microphone capsule must be positioned about 10 to 15 cm away from the mouth of the person who
is speaking.
- The output signal level cannot be too high or it will cause the signal to distort. On the other hand, if the
output signal is too low, the s/n ratio will decrease and the noise will increase. To adjust the output level
to a correct value, the mixer must be set to a standard level, for example, 0 dB gain, and the conference
system output must be adjusted to ensure that when speaking into the microphone in a loud voice, there
is no distortion.
- Switch off the microphone after use, and in the case that it is not going to be used for a long period of
time, remove the battery.

EN
- 7 -

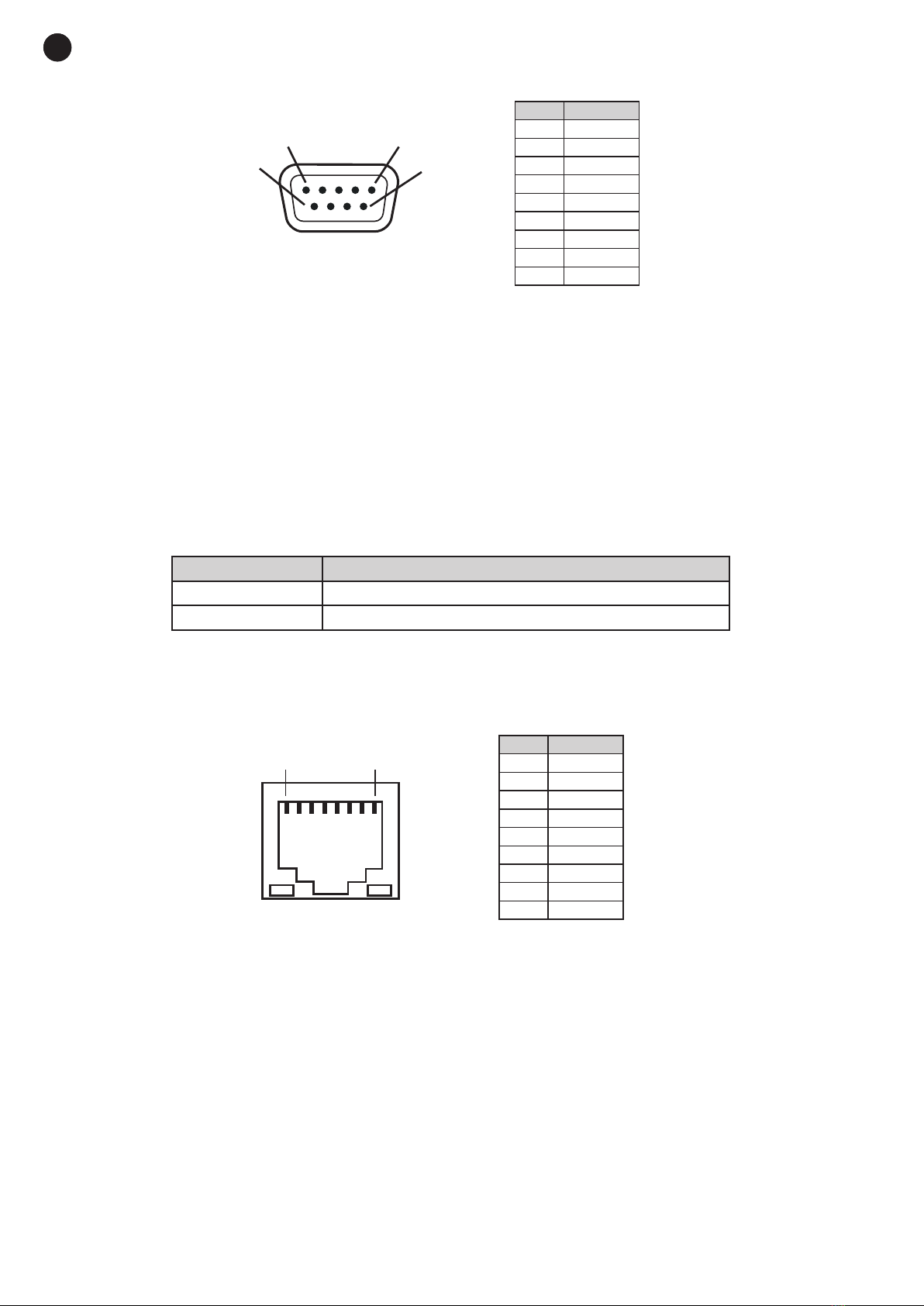

RS-232 COMMUNICATION PROTOCOL
9
5 1
6
1 8
PIN RS232
1
2 TX
3 RX
4
5 GND
6
7
8
9
PIN RS485
1
2
3 +
4
5
6 -
7
8
9
In order to create an effective communication between the equipment (RS-232 port on the rear panel) and
the PC, you must connect a cable between both and use an application on the PC for this communication
time. It is recommended to use Hyperterminal, I/O Ninja or similar applications and configure it as described
below.
Select the corresponding COM port (on your PC) and set the following values:
- Baudrate: 9600
- Data bits: 8
- Parity: None
- Stop bits: 1
The following table shows the commands (in hexadecimal) and the functions to be performed:
COMMAND FUNCTION
B0 01 [XX] Turn on microphone ID xx
B0 00 [XX] Turn off microphone ID xx
xx: microphone ID
RS-485 COMMUNICATION PROTOCOL
9
5 1
6
1 8
PIN RS232
1
2 TX
3 RX
4
5 GND
6
7
8
9
PIN RS485
1
2
3 +
4
5
6 -
7
8
9
In order to create an effective communication between the equipment (RS-485 port on the rear panel) and
the PC, you must connect a cable between both and use an application on the PC for this communication
time. It is recommended to use Hyperterminal, I/O Ninja or similar applications and configure it as described
below.
Select the corresponding COM port (on your PC) and set the following values:
- Baudrate: 9600
- Data bits: 8
- Parity: None
- Stop bits: 1
The following table shows the commands (in hexadecimal) and the functions to be performed:

EN
- 8 -
COMMAND FUNCTION RESPONSE
F0 00 00 0F Establish communication between PC and SCI-750 F0 00 00 0F
FF 00 00 00 End communication between PC and SCI-750
F1 [RM] 00 0E Set ROOM on receiver
F2 [RM] 00 0D Set ROOM on microphone
F3 [RF] [CH] 0C Manual setting of the communication channel
F4 [RF] 00 0B Automatic setting of the communication* channel F4 [RF] [CH] 0B
F5 00 00 0A Automatic setting of all communication* channels
F6 [CS] [CE] 09 Assign IDs automatically (chairman)* F6 00 00 09
F7 [DS] [DE] 09 Assign IDs automatically (delegate)* F7 00 00 08
80 [MD] [MX] 7F Operating configuration (mode and max. number of
active microphones)
81 [CI] 00 7E Turn on chairman microphone B0 01 [CI] F9 00 - [ST] 06
82 [CI] 00 7D Turn off chairman microphone B0 00 [CI] F9 00 - [ST] 06
83 [DI] 00 7C Turn on delegate microphone B0 01 [DI] F9 00 - [ST] 06
84 [DI] 00 7B Turn off delegate microphone B0 00 [DI] F9 00 - [ST] 06
85 00 00 7A Turn off all microphones
* second command required. Send the command F8 00 00 07 after sending the setting command
RM: ROOM number (16 values: 00, 01, 02, 03, 04, 04, 05, 05, 06, 07, 07, 08, 09, 0A, 0B, 0C, 0D, 0E or 0F)
RF: SCI-750 channel (00: chairman, 01-04: delegates)
CH: transmitter channel (<100)
CS: chairman start ID in hexadecimal
CE: chairman end ID in hexadecimal
DS: delegate start ID in hexadecimal
DE: delegate end ID in hexadecimal
MD: mode of operation XY (X: 0-CFREE 1-CONLY, Y: 0-LIMIT 1-FIFO)
MX: maximum number of active delegate microphones (01-04)
CI: chairman microphone ID in hexadecimal
DI: delegated microphone ID in hexadecimal
ST: status of the SCI-750 channels. This value is represented (in binary) with 1 for free and 0 for busy in the last 5 digits (the first 3
digits will be fixed 111x xxxx)
Fixed values Delegated channels President
channel
Channel 4 Channel 3 Channel 2 Channel 1
1 1 1 x x x x x
INTEGRACIÓN CON OTROS SISTEMAS
Este equipo permite la integración con sistemas de vídeo. Para la comunicación entre ambos equipos es
necesario conectar ambos equipos a través de cable de datos ethernet mediante el puerto DATA RJ-485,
conector RJ45.
Cuando a un micrófono se le asigna un canal en el SCI-750 el equipo envía el ID del micrófono al procesador
de vídeo para que éste pueda posicionar la cámara hacia este micrófono (auto-tracking). Para que la función
de auto-tracking se realice correctamente deben configurarse previamente las posiciones de cada micrófono
identificándoles por su ID y el ID del presidente deberá ser 1.

EN
- 9 -
INTEGRATION WITH OTHER SYSTEMS
This equipment is designed for integration with video systems. To communicate between the two devices, it
is necessary to connect them with an Ethernet data cable via the DATA port RJ-485, RJ45 connector.
When the SCI-750 assings a channel to a microphone, the equipment sends the microphone ID to the video
processor so that it can position the camera towards this microphone (auto-tracking). For the auto tracking
function to be carried out correctly, the positions of each microphone must be previously configured by
identifying them by their ID and the ID of the chairman must be 1.
SCI-750
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT ADATAANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
12-15 V DC,1-2 A
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RS-232
VIDEO CONTROL SYSTEM
Cameras
INSTRUCTIONS FOR THE USE OF MICROPHONES WITH BATTERIES
These microphones can be powered by a rechargeable 3.7V 1,950 mAh battery, or by 3 1.5V LR6-AA
batteries. The device includes the necessary connections for the use of rechargeable batteries. Should
you prefer to use batteries, one of the connections located inside the battery compartment will need to be
replaced.
The following image shows the connection that needs to be removed. When removing the connection, press
the protruding inserts that hold the piece in place with extreme care.
AA 1.5V +
AA 1.5V
+
AA 1.5V +
+
+
+
AA 1.5V +
AA 1.5V
+
AA 1.5V +
IRC 14430X3
3.7V 1950mAh
+
Finally, insert the provided connection in the correct position as shown in the following image.
AA 1.5V +
AA 1.5V
+
AA 1.5V +
+
+
+
AA 1.5V +
AA 1.5V
+
AA 1.5V +
IRC 14430X3
3.7V 1950mAh
+

EN
- 10 -
TECHNICAL SPECIFICATIONS
SCI-750
CHARACTERISTICS Control unit.
UHF 610-665 MHz
LCD information display. USB/MP3 recorder/player
Priority control with delegate microphone cut-off while the president has
priority.
Maximum number of microphones in operation.
Up to 256 microphones in total, 5 active at the same time.
Audio and control signal transition between the switchboard and the
microphones.
RESPONSE 50-15,000 Hz
OUTPUTS 1 balanced line, XLR 12,000 Ω 200 mV
1 unbalanced line, 6.3 mm jack 12,000 Ω 200 mV
POWER SUPPLY 12-15 V DC, 7 W
DIMENSIONS 483 x 89 x 380 mm depth. 2 U 19” rack
ACCESSORIES 4 antennas 6.3 mm mono jack cable
OPTIONAL SCI-760P: wireless president desktop microphone
SCI-770D: wireless delegate desktop microphone
SCI-780C: battery charger
SCI-790C: battery charger
SCI-760P SCI-770D
CHARACTERISTIC Wireless president microphone.
Priority and control over delegate
microphones.
Information display.
Gooseneck microphone.
Automatic channel selection. Data
and audio transmission.
60 m range in favourable conditions.
Wireless delegate microphone.
Information display.
Gooseneck microphone.
Automatic channel selection. Data and
audio transmission.
60 m range in favourable conditions.
CAPSULE Unidirectional electret condenser
POWER 10 mW maximum
POWER SUPPLY Rechargeable 3.7 V battery, 1,950 mAh included or 3 x 1.5 V LR6-AA batteries
DIMENSIONS Gooseneck microphone: 43 mm
Base: 180 x 58 x 120 mm depth
ACCESSORIES Foam windshield
Adaptor for operating with LR6-AA batteries
EU CONFORMITY DECLARATION
FONESTAR SISTEMAS S.A. hereby declares that the Wireless UHF Conference System SCI-750, SCI-
760P, SCI-770D comply with the Directive 2014/53/EU.
The complete text of the EU Declaration of Conformity is available at the following internet address:
fonestar.com/ES/SCI-750
fonestar.com/ES/SCI-760P
fonestar.com/ES/SCI-770D

EN
- 11 -
ES
DESCRIPCIÓN
Sistema de conferencias inalámbrico, que combina las características de un sistema de conferencias (prio-
ridad y selección de número máximo de micrófonos abiertos) con las de un sistema de micrófonos inalám-
bricos (movilidad y facilidad de instalación).
La unidad de control SCI-750 dispone de distintos modos de funcionamiento de los micrófonos. Se pueden
utilizar hasta 16 micrófonos presidente SCI-760P simultáneamente (sólo uno activo) y micrófonos delegado
SCI-770D hasta un total de 256 micrófonos en el sistema (máximo 4 micrófonos delegado y 1 micrófono
presidente activos simultáneamente). Los micrófonos se activan por interruptor y el micrófono presidente
puede tener prioridad sobre los micrófonos delegados.
Las características más importantes del sistema inalámbrico se describen a continuación:
SCI-750 Unidad de control
- Unidad de control microprocesada.
- Control de prioridad con corte de delegados mientras el presidente está en prioridad.
- Selector de número máximo de micrófonos en funcionamiento.
- Transición de señales de control y audio entre la central y los micrófonos.
SCI-760P Micrófono inalámbrico de sobremesa presidente
SCI-770D Micrófono inalámbrico de sobremesa delegado
- Micrófono inalámbrico de sobremesa UHF 610-665 MHz.
- Micrófono presidente con prioridad y control sobre los micrófonos delegados.
- Pantalla de información.
- Micrófono de flexo.
- Anillo luminoso de funcionamiento.
- Selección automática de canal.
- Alcance 60 m en condiciones favorables y sin obstáculos.
CONTROLES Y FUNCIONES
SCI-750 UNIDAD DE CONTROL
PANEL FRONTAL
RF
P D1 D2 D3 D4
VOL VOL VOL VOL VOL
-+ -+
AF RF AF RF AF RF AF RF AF POWER
SET
-+-+-+
MENU
SKIP
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT AANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
WIRELESS CONFERENCE SYSTEM SCI-750
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1 2
10 11 12 13 14 15
43
1 2 3 4 5 6 7 8
5 6 7 8 9
RS-232
DATA
RS-485 12-15 V DC, 1-2 A
1.- Pantalla de información del grabador/reproductor USB/MP3.
2.- Puerto de conexión de dispositivos de almacenamiento USB.
3.- Pantalla de información de configuración del sistema de conferencia.
4.- w/s: permiten seleccionar las opciones de menú para configurar el micrófono inalámbrico de sobremesa.
5.- SET: botón de selección de las opciones de menú.
6.- RF: indicador del nivel de señal de radiofrecuencia RF de los micrófonos de presidente y de delegado
activos.

EN
- 12 -
ES
7.- AF: indicador del nivel de señal de audio AF de los micrófonos de presidente y de delegado activos.
8.- P: controles del micrófono de presidente.
9.- D1 D2 D3 D4: controles de los micrófonos de delegado activos.
10.- 12: una pulsación corta de este botón permite iniciar/pausar la reproducción. Una pulsación larga de
este botón te lleva al menú principal del reproductor.
11.- {SKIP }: una pulsación corta de estos botones permite pasar a la anterior/siguiente canción. Una
pulsación larga de estos botones permite realizar un reducir/aumentar el volumen de la reproducción.
12.- MENU: botón de acceso a menú del grabador/reproductor.
13.- VOL: control del volumen de los micrófonos de presidente y de delegado activos.
14.- Indicador luminoso de funcionamiento.
15.- POWER: interruptor de encendido/apagado.
PANEL POSTERIOR
RF
P D1 D2 D3 D4
VOL VOL VOL VOL VOL
-+ -+
AF RF AF RF AF RF AF RF AF POWER
SET
-+-+-+
MENU
SKIP
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT AANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
WIRELESS CONFERENCE SYSTEM SCI-750
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1 2
10 11 12 13 14 15
43
1 2 3 4 5 6 7 8
5 6 7 8 9
RS-232
DATA
RS-485 12-15 V DC, 1-2 A
1.- ANT DATA: conector de antena para datos.
2.- DATA RS-485: conexión para sistemas de cámaras y control remoto a través de conexión serie
RS-485, conector RJ-45.
3.- Entrada de alimentación para el adaptador de corriente suministrado.
4.- UNBAL OUTPUT: salida de señal de audio desbalanceada, conector jack 6’3 mm hembra.
5.- BAL OUTPUT: salida de señal de audio balanceada, conector XLR macho.
6.- RS-232: control remoto a través de conexión serie RS-232, conector DB9.
7.- ANT B: conectores de antena para la recepción de la señal de audio de los micrófonos delegado.
8.- ANT A: conectores de antena para la recepción de la señal de audio de los micrófonos presidente.
SCI-760P Y SCI-770D MICRÓFONOS INALÁMBRICOS DE SOBREMESA, PRESIDENTE Y
DELEGADO
D2D1 D3 D4
11
2
3
4
5
6
7
8
9
2
3
4
5
6
7
8
SCI-760P SCI-770D
President
microphone mode
Transmission
channel of
President
microphone
Transmission channel of
Delegate microphone
Delegate
microphones mode
Modo micrófono
Presidente
Canal
transmisor
micrófono
Presidente
Canal transmisor
micrófono Delegado
Modo micrófonos
Delegado
Mode microphone
Président
Canal
transmisseur
microphone
Président
Canal transmisseur
microphone Délégué
Mode microphones
Délégués
Modo microfone
Presidente
Canal
transmissor
microfone
Presidente
Canal transmissor
microfone Delegado
Modo microfones
Delegado
1.-

EN
- 13 -
ES
1.- Anillo luminoso de funcionamiento.
2.- Pantalla de información.
3.- MUTE: silencia el audio del micrófono.
4.- VOL+: aumenta el volumen del micrófono.
5.- VOL-: disminuye el volumen del micrófono.
6.- Botón de encendido/apagado.
7.- Portabatería.
8.- ON/OFF: botón de petición de palabra.
9.- PRIORITY: control de prioridad de palabra del micrófono de presidente. Pulsando este botón se
desactivarán el resto de micrófonos delegados y sólo se podrá usar el micrófono presidente.
CONEXIÓN - INSTRUCCIONES DE USO
MODOS DE FUNCIONAMIENTO
Este equipo permite seleccionar 2 modos de funcionamiento de presidente: CONLY y CFREE.
- CONLY: este modo desactiva todos los micrófonos de delegado cuando el botón de PRIORITY del
presidente se haya pulsado.
- CFREE: este modo permite 5 segundos de prioridad del micrófono presidente desde que es pulsado
el botón de PRIORITY. Los micrófonos delegado podrán ser activados una vez trascurridos estos 5
segundos siempre que su configuración lo permita.
Y 2 modos de funcionamiento de delegado: FIFO y LIMIT.
- FIFO: este modo desactivará el primer micrófono delegado que haya sido activado cuando se reciba
una petición de entrada de otro micrófono delegado siempre y cuando el número de micrófonos activos
sea el máximo permitido por el modo. Este modo tiene a su vez 4 submodos para indicar el número
máximo de micrófonos de delegado que pueden permanecer activos a la vez: 1MAX-FIFO, 2MAX-FIFO,
3MAX-FIFO y 4MAX-FIFO.
Si el modo seleccionado es el 2MAX-FIFO, cuando haya 2 micrófonos de delegado activos y un tercero
quiera hablar, el primero que ha sido activo se desactivará automáticamente.
- LIMIT: este modo no permitirá que ningún otro micrófono delegado sea activado cuando ya se haya
llegado al máximo permitido por el modo fijado hasta que alguno de los activos sea desactivado. Este
modo tiene a su vez 4 submodos para indicar el número máximo de micrófonos delegado que pueden
permanecer activos a la vez: 1MAX-LIMIT, 2MAX-LIMIT, 3MAX-LIMIT y 4MAX-LIMIT.
Si el modo seleccionado es el 2MAX-LIMIT, cuando haya 2 micrófonos de delegado activos y un tercero
quiera hablar, este no podrá hasta que uno de los anteriores sea desactivado.
Nota: el modo activo por defecto es CFREE-4MAX-FIFO.
CONFIGURACIÓN DE LA UNIDAD PRINCIPAL
Una vez encendida está unidad, la pantalla de información de configuración del sistema de conferencia
muestra el modo de funcionamiento seleccionado y los canales de transmisión de los micrófonos.
D2D1 D3 D4
11
2
3
4
5
6
7
8
9
2
3
4
5
6
7
8
SCI-760P SCI-770D
Modo micrófono
Presidente
Canal
transmisor
micrófono
Presidente
Canal transmisor
micrófono Delegado
Modo micrófonos
Delegado
Puede modificar estos valores pulsando el botón SET para seleccionar el valor a modificar, y pulsado los
botones w/spara modificar el valor de cada ajuste.

EN
- 14 -
ES
El canal de transmisión de señal de los micrófonos puede ser seleccionado de forma manual, como se indica
en el párrafo anterior, o automática. Para la selección automática debe pulsar el botón SET hasta que se
muestre intermitentemente en la pantalla el canal que desee configurar. A continuación, pulse y mantenga
pulsado el botón SET hasta que el valor actual desaparezca y muestre dos puntos “ .. ” en su lugar. Espere
unos segundos mientras el sistema realiza un barrido por todos los canales para elegir el más adecuado.
Configuración de avanzada
Con el equipo apagado realice una pulsación larga sobre los botones SET y POWER simultáneamente
para entrar al modo de configuración avanzada. Este modo permite modificar el valor de: ROOM, TEST,
D1, D2 y D3. Cuando haya terminado la configuración pulse el botón de POWER.
- ROOM: este ajuste puede tomar 16 valores diferentes (0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E o F).
Este valor debe coincidir en la unidad principal y en los micrófonos para su correcta comunicación de
datos. Únicamente se aconseja modificar este valor cuando existen varios sistemas en el mismo edificio
funcionando a la vez; de esta manera se evita que hayan interferencias en la comunicación de la unidad
principal con los micrófonos.
- TEST: se aconseja no modificar este valor.
- D1, D2 y D3: estos ajustes permiten deshabilitar/habilitar los canales de delegado 1, 2 y 3 del receptor.
Este equipo asigna los canales a los delegados en función del último activo, es decir, para activar un
segundo micrófono revisa el estado del canal D1; al activar otro micrófono revisará el estado D2, etc. Si
el canal está dañado el sistema bloqueará los canales posteriores al canal dañado, para que el equipo
ignore el canal dañado y poder utilizar los posteriores, debe desactivar este canal mediante estos ajustes
de D1, D2 y D3. Utilice el valor 0 para desactivar el canal y 1 para activarlo.
Bloqueo de los botones de configuración
Puede bloquear los botones de configuración pulsando SET y el botón w. Para desbloquear estos botones
pulse SET y el botón s.
Reproductor/grabador
El reproductor de este equipo de conferencia le permite reproducir cualquier archivo de audio bien desde
un dispositivo móvil, una memoria USB o desde otros dispotivos contectados mediante cable USB como
ordenadores. También graba en una memoria USB el audio recibido de los micrófonos activos durante una
conferencia.
Para navegar por los menús utilice los botones { y } para desplazarse por el menú y pulse el botón 12 para
seleccionar la opción deseada. Una pulsación larga de botón MENU le devolverá al menú principal.
El menú principal de este reproductor/grabador presenta 5 opciones:
- MUSIC: para reproducir los archivos de audio contenidos en una menoria USB. Pulse el botón 12 para
entrar en el modo de MUSIC. Pulse 12 para comenzar la reproducción. Además, este modo tiene un
menú de configuración, pulse MENU para visualizar las opciones:
+ EQ: Normal, Pop, Rock, Jazz y Classic
+ Volume
+ File Browsing: permite seleccionar carpetas o archivos contenidos en la memoria USB.
+ Play Mode: todo (all), repetir una pista (repeat one), repetir carpeta (repeat folder) and aleatorio
(random)
(utilice los botones {y } para desplazarse por el menú y pulse el botón 12 para seleccionar la
opción deseada)
- RECORDER: para la grabación de conferencia en una memoria USB. Pulse el botón 12 para entrar en
el modo RECORDER. Pulse el botón 12 para comenzar la grabación y vuelva a pulsar 12 para finalizar
la grabación, el sistema guardará automáticamente el archivo como REC0001.mp3, REC0002.mp3, etc.
en una carpeta llamada AB_REC.
- USB DEVICE: para reproducir los archivos de audio desde un ordenador conectado a través de un cable
USB. Pulse el botón 12 para entrar en el modo USB DEVICE. Pulse 12 para comenzar la reproducción
- SETTINGS: permite cambiar los siguientes ajustes:
+ Language: cambiar el idioma del display
+ Contrast: cambiar el contraste del display
+ Firmware Version: muestra la versió del firmware instalado
+ Factory Settings: reestablece los valores de fábrica
(utilice los botones {y }para desplazarse por el menú y pulse el botón 12 para seleccionar la
opción deseada)

EN
- 15 -
ES
PUESTA EN MARCHA DE LOS MICRÓFONOS
Introduzca las pilas o baterías en los micrófonos inalámbricos de sobremesa y enciéndalos realizando una
pulsación larga del botón rojo que se encuentra en el lateral derecho de la base del micrófono.
La pantalla le mostrará información variada como: el estado de la batería, estado de la conexión inalámbrica,
el volumen del micrófono, estado del micrófono, canal de transmisión de señal, ROOM a la que está
conectado e identificador del micrófono.
El anillo luminoso del micrófono permanecerá encendido mientras el micrófono esté activado.
Configuración de los micrófonos
Es necesario comprobar que la ROOM y el identificador son correctos en los micrófonos y seleccionar el
modo de funcionamiento deseado. Además, el mod. SCI-760P permite también activar/desactivar los tonos
musicales asociados a la prioridad.
Para modificar la configuración, con el micrófono completamente apagado, debe realizar una pulsación
larga del botón rojo de encendido y el botón MUTE simultáneamente. A continuación, puede pulsar los
botones VOL-/VOL+ para modificar el valor y MUTE para guardar y pasar al siguiente ajuste. Una vez
terminada la configuración pulse el botón ON/OFF del micrófono o el botón de encendido del lateral para
salir del modo de configuración.
- ROOM: configurar este valor para que coincida con la que está configurada en la unidad principal.
- ID: todos los micrófonos del sistema deben tener un identificador único. Los micrófonos de presidente
podrán tener un ID comprendido entre 0 a 9 y de A a F (16 valores en total), en la pantalla se nuestra junto
a la palabra CHAIR; y los micrófonos de delegado entre 0 y 255 (256 valores en total), en la pantalla se
nuestra junto a la palabra UnitID.
- CHIME (sólo micrófonos de presidente): activar o desactivar tonos musicales (CHIME).
- MODO DE FUNCIONAMIENTO: LINK (por defecto) y FREE.
+ LINK: el micrófono se comunica con la unidad principal para solicitar activar/desactivar el micrófono
y es ésta la que gestiona la asignación de los canales de transmisión.
+ FREE: el micrófono puede activar/desactivar en cualquier momento de la comunicación y el usuario
puede seleccionar el canal transmisión. Para ello, con el micrófono desactivado, pulse MUTE y el canal
parpadeará en la pantalla y mediante los botones de volumen VOL- y VOL+ puede modificar el valor.
ESTE MODO SE USA SÓLO PARA HACER PRUEBAS.
CONSEJOS PARA OBTENER LOS MEJORES RESULTADOS
- Utilice las baterías/pilas suministradas o un repuesto de las mismas.
- Elimine los obstáculos entre el receptor y el transmisor.
- La distancia entre el receptor y el transmisor no debe ser muy grande ni menor de 3 m.
- La antena del receptor debe estar alejada de superficies metálicas.
- La cápsula del micrófono debe situarse a unos 10 o 15 cm de la boca de la persona que habla.
- El nivel de la señal de salida no debe ser muy alto, de lo contrario se producirá distorsión en la señal.
Pero, por otro lado, si la señal de salida es muy baja, descenderá la relación señal ruido y se incrementará
el ruido. Para ajustar el nivel de salida a un valor correcto, deberemos ajustar el nivel del mezclador a un
nivel estándar, por ejemplo, 0 dB de ganancia y ajustar el volumen de salida del sistema de conferencias
de manera que cuando hablamos por el micrófono a un volumen de voz alto no se produzca distorsión.
- Apague el micrófono después de su uso, y si no va a usarlo en un largo periodo de tiempo quítele la
batería.

EN
- 16 -
ES
PROTOCOLO DE COMUNICACIÓN RS-232
9
5 1
6
1 8
PIN RS232
1
2 TX
3 RX
4
5 GND
6
7
8
9
PIN RS485
1
2
3 +
4
5
6 -
7
8
9
Para poder crear una comunicación efectiva entre el equipo (puerto RS-232 del panel trasero) y el PC deberá
conectar un cable entre ambos y utilizar una aplicación en el PC para este tiempo de comunicaciones. Se
recomienda utilizar Hyperterminal, I/O Ninja o aplicaciones similares y configurarlo como se describe a
continuación.
Seleccione el puerto COM correspondiente (en su PC) y establezca los siguientes valores:
- Bits por segundo (Baudrate): 9600
- Bits de datos: 8
- Paridad: ninguna
- Bits de parada: 1
En la siguiente tabla se muestran los comandos (en hexadecimal) y las funciones a realizar:
COMANDO FUNCIÓN
B0 01 [XX] Encender el micrófono ID xx
B0 00 [XX] Apagar el micrófono ID xx
xx: ID del micrófono
PROTOCOLO DE COMUNICACIÓN RS-485
9
5 1
6
1 8
PIN RS232
1
2 TX
3 RX
4
5 GND
6
7
8
9
PIN RS485
1
2
3 +
4
5
6 -
7
8
9
Para poder crear una comunicación efectiva entre el equipo (puerto RS-485 del panel trasero) y el PC deberá
conectar un cable entre ambos y utilizar una aplicación en el PC para este tiempo de comunicaciones. Se
recomienda utilizar Hyperterminal, I/O Ninja o aplicaciones similares y configurarlo como se describe a
continuación.
Seleccione el puerto COM correspondiente (en su PC) y establezca los siguientes valores:
- Bits por segundo (Baudrate): 9600
- Bits de datos: 8
- Paridad: ninguna
- Bits de parada: 1
En la siguiente tabla se muestran los comandos (en hexadecimal) y las funciones a realizar:

EN
- 17 -
ES
COMANDO FUNCIÓN RESPUESTA
F0 00 00 0F Establecer comunicación entre PC y SCI-750 F0 00 00 0F
FF 00 00 00 Finalizar comunicación entre PC y SCI-750
F1 [RM] 00 0E Configurar ROOM en receptor
F2 [RM] 00 0D Configurar ROOM en micrófono
F3 [RF] [CH] 0C Ajuste manual del canal de comunicación
F4 [RF] 00 0B Ajuste automático del canal de comunicación* F4 [RF] [CH] 0B
F5 00 00 0A Ajuste automático de todos los canales de
comunicación*
F6 [CS] [CE] 09 Asignar IDs automáticamente (presidente)* F6 00 00 09
F7 [DS] [DE] 09 Asignar IDs automáticamente (delegado)* F7 00 00 08
80 [MD] [MX] 7F Configuración de funcionamiento (modo y máx.
número de micrófonos activos)
81 [CI] 00 7E Encender micrófono presidente B0 01 [CI] F9 00 - [ST] 06
82 [CI] 00 7D Apagar micrófono presidente B0 00 [CI] F9 00 - [ST] 06
83 [DI] 00 7C Encender micrófono delegado B0 01 [DI] F9 00 - [ST] 06
84 [DI] 00 7B Apagar micrófono delegado B0 00 [DI] F9 00 - [ST] 06
85 00 00 7A Apagar todos los micrófonos
* segundo comando requerido. Enviar el comando F8 00 00 07 después de enviar el comando del ajuste
RM: número de ROOM (16 valores: 00, 01, 02, 03, 04, 05, 06, 07, 08, 09, 0A, 0B, 0C, 0D, 0E o 0F)
RF: canal del SCI-750 (00: presidente, 01-04: delegados)
CH: canal transmisor (<100)
CS: ID de inicio de presidente en hexadecimal
CE: ID de fin de presidente en hexadecimal
DS: ID de inicio de delegado en hexadecimal
DE: ID de fin de delegado en hexadecimal
MD: modo de funcionamiento XY (X: 0-CFREE 1-CONLY, Y: 0-LIMIT 1-FIFO)
MX: número máximo de micrófonos delegado activos (01-04)
CI: ID de micrófono presidente en hexadecimal
DI: ID de micrófono delegado en hexadecimal
ST: Estado de los canales del SCI-750. Este valor se representa (en binario) con 1 para libre y 0 para ocupado en los últimos 5
dígitos (los primeros 3 dígitos serán fijos 111x xxxx)
Valores fijos Canales delegados Canal
presidente
Canal 4 Canal 3 Canal 2 Canal 1
1 1 1 x x x x x
INTEGRACIÓN CON OTROS SISTEMAS
Este equipo permite la integración con sistemas de vídeo. Para la comunicación entre ambos equipos es
necesario conectar ambos equipos a través de cable de datos ethernet mediante el puerto DATA RJ-485,
conector RJ45.
Cuando a un micrófono se le asigna un canal en el SCI-750 el equipo envía el ID del micrófono al procesador
de vídeo para que éste pueda posicionar la cámara hacia este micrófono (auto-tracking). Para que la función
de auto-tracking se realice correctamente deben configurarse previamente las posiciones de cada micrófono
identificándoles por su ID y el ID del presidente deberá ser 1.

EN
- 18 -
ES
SCI-750
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT ADATAANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
12-15 V DC,1-2 A
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
RS-232
SISTEMA DE CONTROL DE VÍDEO
Cámaras
INSTRUCCIONES PARA EL USO DE MICRÓFONOS CON PILAS
Estos micrófonos pueden ser alimentados mediante baterías recargables 3’7V 1.950 mAh o bien mediante
3 pilas 1’5V LR6-AA. El equipo viene preparado con las conexiones adecuadas para el uso de baterías
recargables. En el caso de preferir el uso de pilas, debe reemplazar una de las conexiones situadas dentro
del portapilas.
En la imagen siguiente se indica la conexión que debe retirar. Para ello, con un pequeño destornillador plano
y extremando el cuidado debe presionar las pletinas salientes que sujetan esta conexión.
AA 1.5V +
AA 1.5V
+
AA 1.5V +
+
+
+
AA 1.5V +
AA 1.5V
+
AA 1.5V +
IRC 14430X3
3.7V 1950mAh
+
Por último, introduzca la conexión suministrada en la posición correcta como muestra la siguiente imagen.
AA 1.5V +
AA 1.5V
+
AA 1.5V +
+
+
+
AA 1.5V +
AA 1.5V
+
AA 1.5V +
IRC 14430X3
3.7V 1950mAh
+

EN
- 19 -
ES
ESPECIFICACIONES TÉCNICAS
SCI-750
CARACTERÍSTICAS Unidad de control.
UHF 610-665 MHz
Pantalla LCD de información.
Grabador/reproductor USB/MP3.
Control de prioridad con corte de delegados mientras el presidente está en
prioridad.
Selector de número máximo de micrófonos en funcionamiento.
Hasta 256 micrófonos en total, 5 activos a la vez.
Transición de señales de control y audio entre la central y los micrófonos
RESPUESTA 50-15.000 Hz
SALIDAS 1 línea balanceada, XLR 12.000 Ω 200 mV
1 línea desbalanceada, jack 6’3 mm 12.000 Ω 200 mV
ALIMENTACIÓN 12-15 V CC, 7 W
MEDIDAS 483 x 89 x 380 mm fondo. 2 U rack 19”
ACCESORIOS 4 antenas
Cable jack 6'3 mm mono
OPCIONAL SCI-760P: micrófono inalámbrico de sobremesa presidente
SCI-770D: micrófono inalámbrico de sobremesa delegado
SCI-780C: cargador de baterías
SCI-790C: cargador de baterías
SCI-760P SCI-770D
CARACTERÍSTICAS Micrófono inalámbrico presidente.
Prioridad y control sobre micrófonos
delegados.
Pantalla de información.
Micrófono de flexo.
Selección automática del canal.
Transmisión de datos y audio.
Alcance 60 m en condiciones
favorables
Micrófono inalámbrico delegado.
Pantalla de información.
Micrófono de flexo.
Selección automática del canal.
Transmisión de datos y audio.
Alcance 60 m en condiciones
favorables.
CÁPSULA Condensador electret unidireccional
POTENCIA 10 mW máximo
ALIMENTACIÓN Batería recargable 3’7 V, 1.950 mAh incluida o 3 x 1’5 V pilas LR6-AA
MEDIDAS Micrófono flexo: 43 mm
Base: 180 x 58 x 120 mm fondo
ACCESORIOS Espuma quitavientos
Adaptador para funcionamiento con pilas LR6-AA
DECLARACIÓN UE DE CONFORMIDAD SIMPLIFICADA
Por la presente, FONESTAR SISTEMAS S.A. declara que los Sistemas de Conferencias Inalámbrico UHF
SCI-750, SCI-760P, SCI-770D son conformes con la Directiva 2014/53/EU.
El texto completo de la declaración UE de conformidad está disponible en la dirección internet siguiente:
fonestar.com/ES/SCI-750
fonestar.com/ES/SCI-760P
fonestar.com/ES/SCI-770D

FR
- 20 -
DESCRIPTION
Système de conférences sans fil, qui combine les caractéristiques d’un système de conférences (priorité et
sélection du nombre maximum de microphones ouverts) avec celles d’un système de microphones sans fil
(mobilité et facilité d’installation).
L’unité de contrôle SCI-750 dispose de différents modes de fonctionnement des microphones : limit, FIFO
ou Chairman Only. Vous pouvez utiliser jusqu’à 16 microphones président SCI-760P simultanément (un seul
actif) et microphones délégués SCI-770D jusqu’à un total de 256 microphones dans le système (4 actifs
seulement). Les microphones s’activent avec un intérrupteur et le microphone président peut avoir priorité
sur les microphones délégués.
Les caractéristiques les plus importantes du système sans fil sont les suivantes :
SCI-750 Unité de contrôle
- Unité de contrôle microprocesseur.
- Contrôle de priorité avec coupure des délégués lorsque le président est en priorité.
- Selecteur du nombre maximum de microphones en fonctionnement.
- Transition des signaux de contrôle et audio entre la centrale et les microphones.
SCI-760P Microphone sans fil de bureau président
SCI-770D Microphone sans fil de bureau délégué
- Microphone sans fil de bureau UHF 610-665 MHz.
- Microphone président avec priorité et contrôle sur les microphones délégués.
- Écran d’information.
- Microphone col de cygne.
- Cercle lumineux de fonctionnement.
- Sélection automatique du canal.
- Portée de 60 m dans des conditions favorables et sans obstacle.
CONTRÔLES ET FONCTIONS
SCI-750 UNITÉ DE CONTRÔLE
PANNEAU AVANT
RF
P D1 D2 D3 D4
VOL VOL VOL VOL VOL
-+ -+
AF RF AF RF AF RF AF RF AF POWER
SET
-+-+-+
MENU
SKIP
WIRELESS CONFERENCE SYSTEM
SCI-750
ANT B ANT B ANT AANT DATA UNBAL BAL
OUTPUT
FREQUENCY
DATA B A
FREQUENCY FREQUENCY
WIRELESS CONFERENCE SYSTEM SCI-750
CAUTION
RISK OF ELECTRIC SHOCK
DO NOT OPEN
1 2
10 11 12 13 14 15
43
1 2 3 4 5 6 7 8
5 6 7 8 9
RS-232
DATA
RS-485 12-15 V DC, 1-2 A
1.- Écran d’information du lecteur/enregistreur USB/MP3.
2.- Port de connexion pour dispositifs de stockage USB.
3.- Écran d’information de configuration du système de conférence.
4.- w/s: ils permettent de sélectionner les options du menu pour configurer le microphone sans fil de
bureau.
5.- SET: bouton de sélection des options du menu.
6.- RF: indicateur du niveau du signal de radiofréquence RF des microphones présidents et des délégués
actifs.
