geo-FENNEL FL 1000 HP User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
FL 1000 HP

2
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-
gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Precision by tradition.
Inhaltsverzeichnis
1. Lieferumfang A
2. Bedienelemente B
3. Bedienung C
4. Kombi-Empfänger FR 10 mit Halteklammer D
5. Sicherheitshinweise E

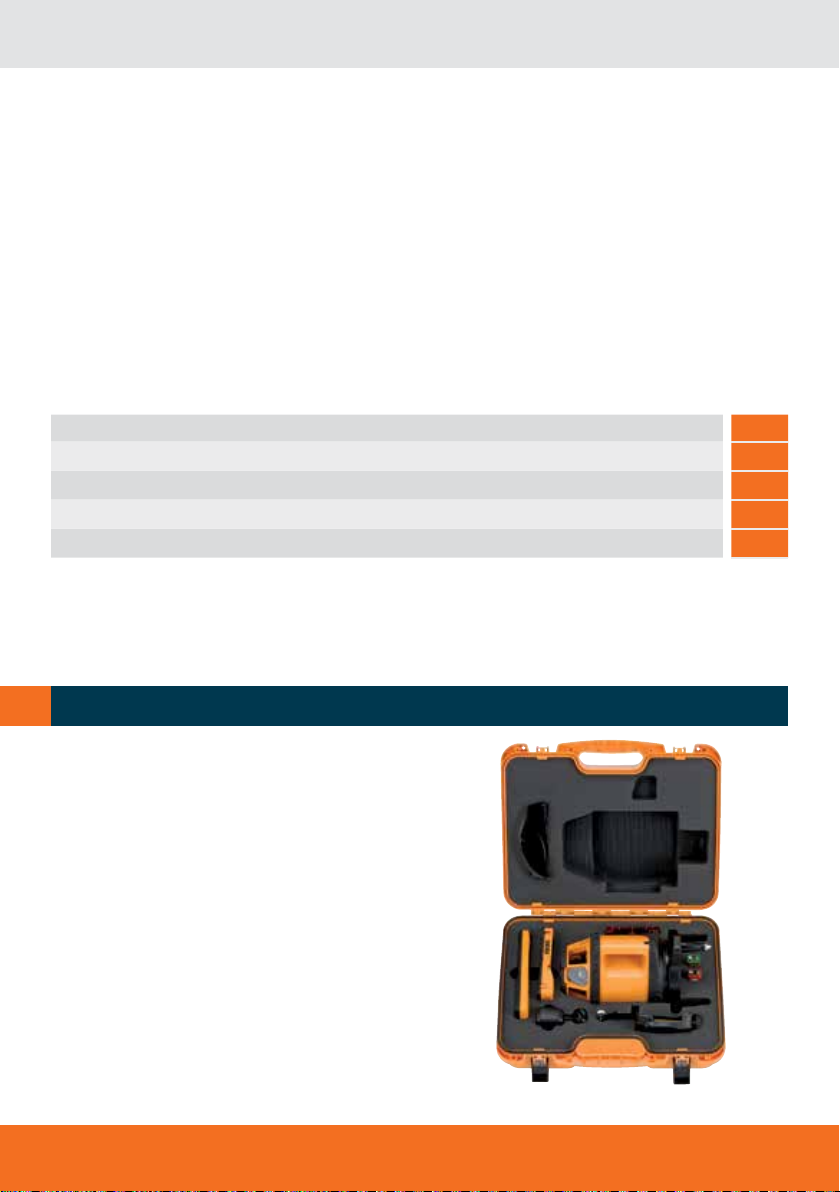

• Rotations- und Linienlaser FL 1000 HP
• Kombi-Empfänger FR 10
• Akku
• Ladegerät
• Magnetische Zieltafel
• Laserbrille
• Fernbedienung
• Kunststoffkoffer
LIEFERUMFANG
A

3
DE
Technische Daten
Selbstnivellierbereich ± 5°
Rotationslaser
Genauigkeit ±1 mm / 10 m
Manuelle Neigung in X- und Y-Achse ± 5° (± 9 %)
TILT-Funktion ja
Arbeitsbereich
• ohne Empfänger Ø 40 m*
• mit Empfänger Ø 400 m
• Scanning (ohne Empfänger) Ø 30 m*
Rotationsgeschwindigkeit 500, 200 U/Min.
Scanningwinkel 10° / 30° / 60°
Linienlaser
Genauigkeit ±2 mm / 10 m
Arbeitsbereich
• ohne Empfänger 20 m*
• mit Empfänger 60 m
Stromversorgung NiMH-Akkupack /
4 x C Alkaline
Ladegerät dient auch als Netzgerät ja
Laserdiode / Laserklasse 635 nm / 2
Laserausgangsleistung ≤ 5 mW
Temperaturbereich -10°C bis +40°C
Staub-/Wasserschutz IP 54
FUNKTIONEN
Für komplizierte Vermessungsaufgaben:
Das Gerät ist elektronisch selbstnivellierend, verfügt über einen horizontal sichtbaren rotierenden
Laserstrahl, vier vertikal im rechten Winkel zueinander liegende Laserlinien, automatische TILT-
Funktion, Lotpunkt zum Boden, variable Scanningfunktion, Punktfunktion, Laserkreuz an der Decke,
Neigungseinstellung, steuerbar per Fernbedienung.
*abhängig von der Raumhelligkeit

4
DE
BBEDIENELEMENTE

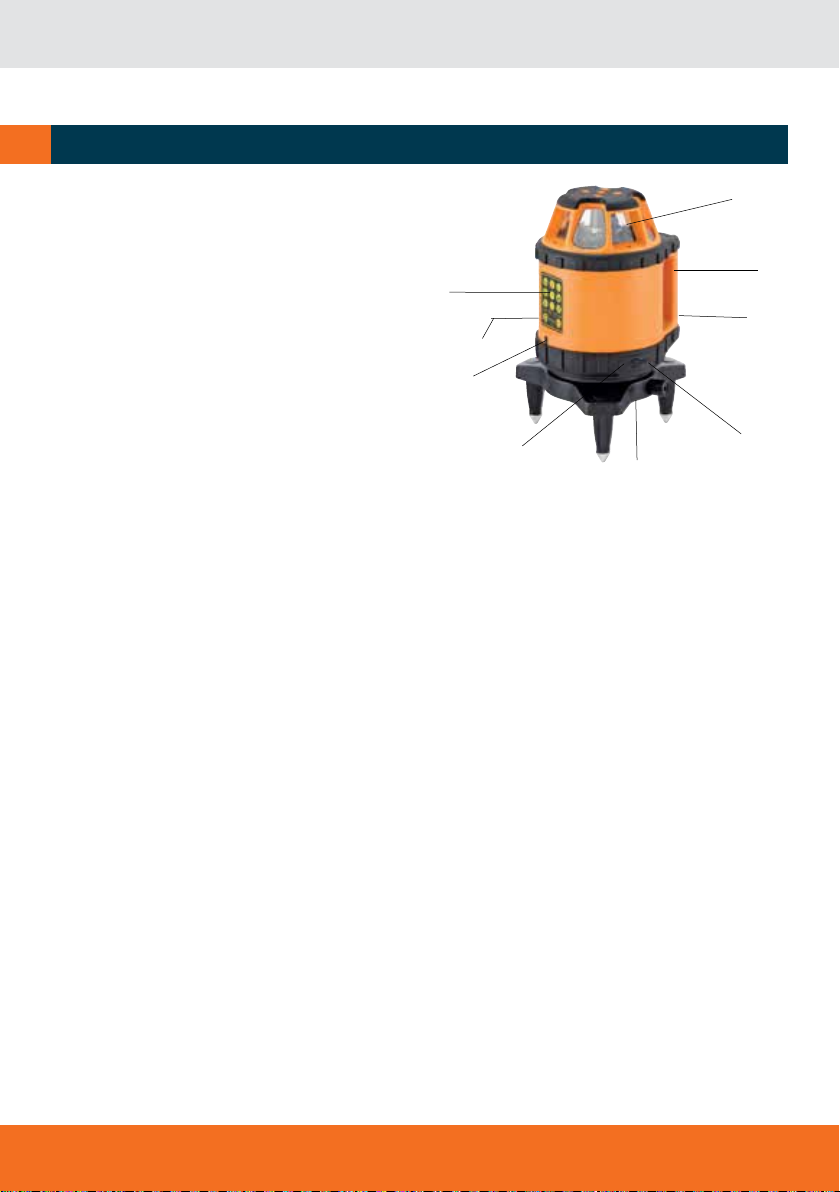

1. Bedienfeld
2. Batteriefach
3. Empfangsfenster Fernbedienung
4. Ladekontrollleuchte
5. 5/8“-Anschluss für Stativ (unten)
6. Buchse für Ladegerät
7. Empfangsfenster Fernbedienung
8. Griff
9. Laseraustrittsfenster
1
2
3
45
6
7
8
9
STROMVERSORGUNG
Der Laser ist mit einem NiMH-Akkupack ausgestattet. Er kann alternativ mit Alkaline-Einwegbatterien
betrieben werden. Im Dauerbetrieb kann er auch über das Netzteil (Anschluß an Buchse 6) angeschlossen
werden; hier bitte Akkus als Puffer einsetzen.
EINLEGEN DER BATTERIEN
Batteriefachdeckel (2) aufschrauben; Akkupack oder 4 Stück C Alkalinebatterien einlegen; dabei korrekte
Polarität beachten. Batteriefachdeckel wieder schließen. Akku vor erster Inbetriebnahme vollständig aufladen.
Wenn die Batteriezustandanzeige (LED neben 6) leuchtet, Netzteil an Buchse (6) anschließen und Akku laden.
Die Ladezeitbeträgt ca. 8 Stunden (Erstladung ca. 10 Stunden).
Max. Betriebsdauer Akku:
5 - 20 Stunden
Max. Betriebsdauer Alkaline-Batterien:
8 - 30 Stunden
(jeweils abhängig von der Anzahl der geschalteten Laserlinien).

5
DE

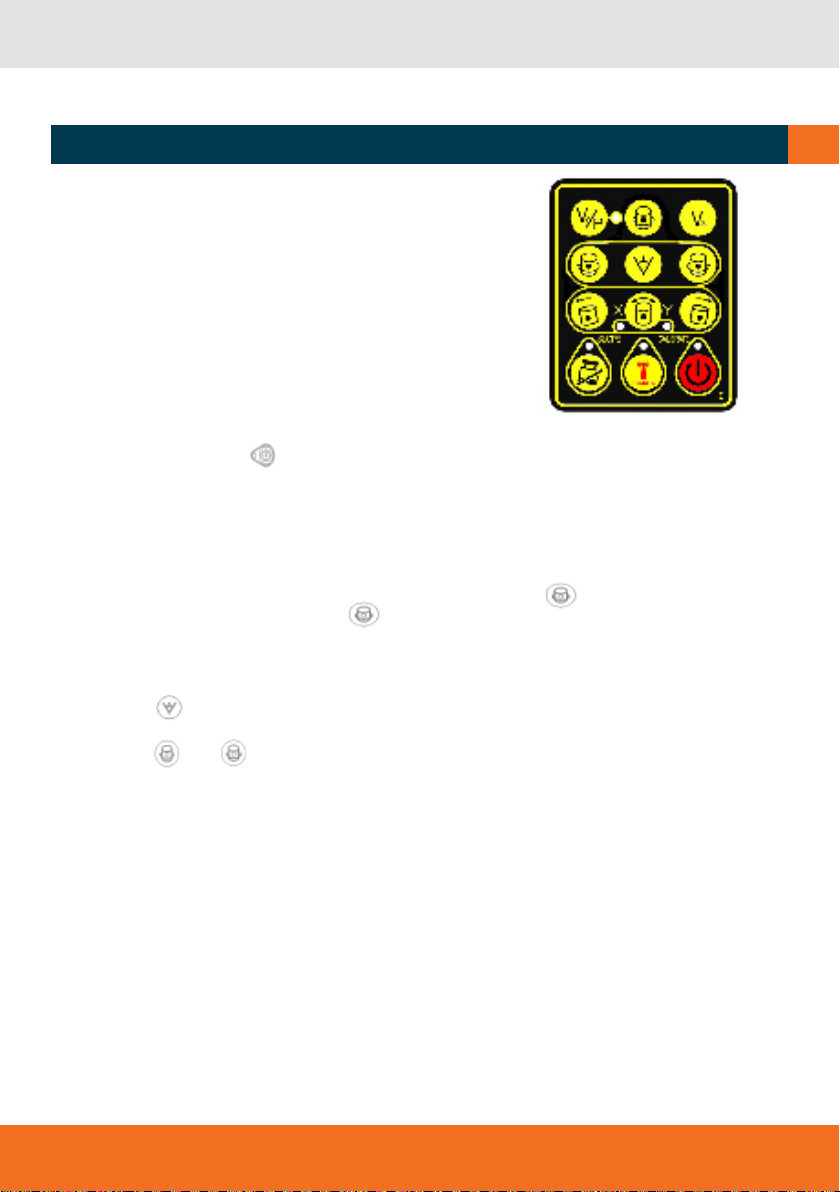

BEDIENUNG C
FERNBEDIENUNG
Mit der Taste „Remote“ kann die Fernbedienung ausgeschaltet
werden.
Durch Ausschalten der Fernbedienung wird vermieden,
dass sich mehrere Geräte FL 1000 HP auf einer Baustelle
gegenseitig stören.
Die Fernbedienung kann nur über die Tastatur am Gerät
ausgeschaltet werden.
EIN-/AUSSCHALTEN
Mit Taste Laser einschalten; Taste leuchtet, Gerät ist in Betrieb. Direkt nach dem Einschalten nivel-
liert sich der Laser automatisch selbst. In dieser Phase sind alleTasten inaktiv bis die Selbstnivellierung
abgeschlossen ist.
ROTATION
Nach der Selbstnivellierung dreht das Gerät mit maximaler Rotationsgeschwindigkeit. Nach 30Sek.
schaltet sich dieTILT-Funktion automatisch ein (vgl. S. 6). Taste kurz drücken, um die Rotationsge-
schwindigdigkeit von 500 U/Min. auf 200 U/Min. umzuschalten.Taste lang gedrückt halten, um
den Rotationslaser auszuschalten.
SCANNING
Mit der Taste Scanning-Funktion aktivieren. Durch kurzes Drücken dieser Taste können folgende
Scanning-Winkel eingestellt werden: 60°, 30° und 10° sowie Punktmodus.
Mit den Tasten und wird die Richtung des Scanningbereichs nach links oder rechts verändert.

6
DE

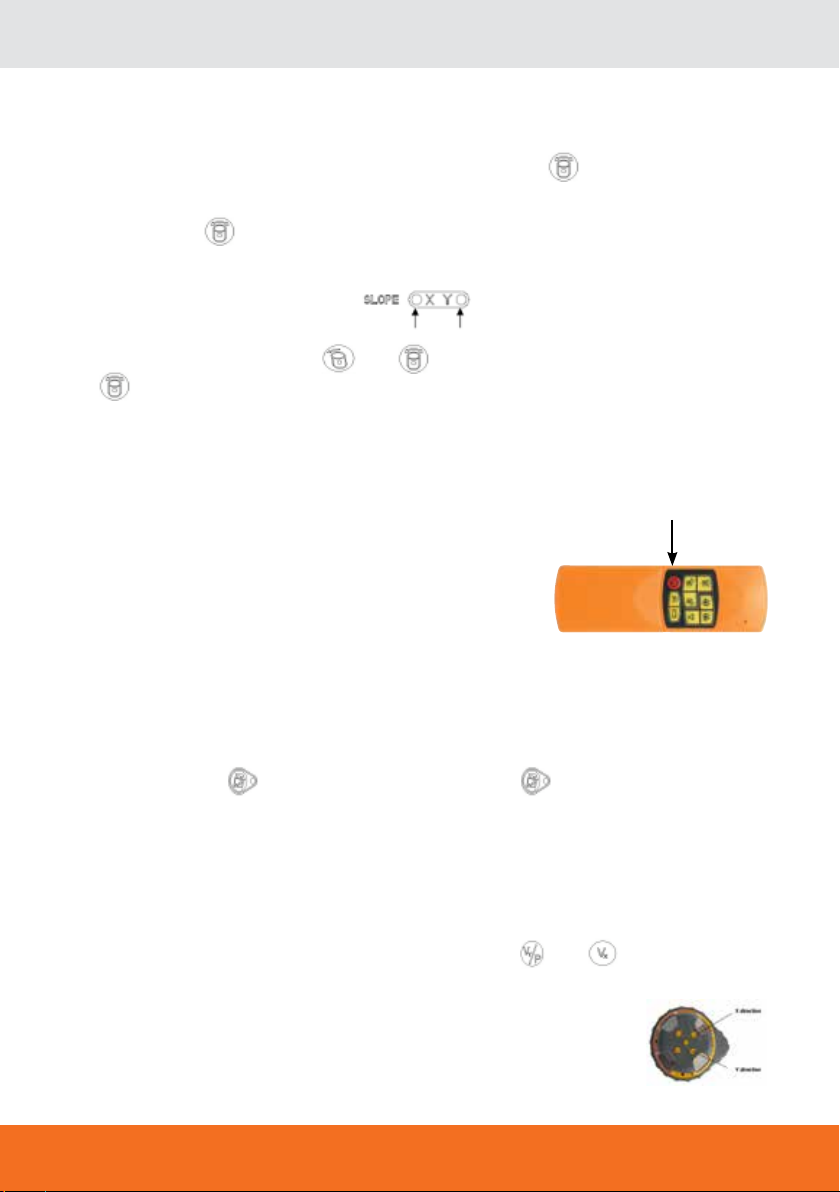

NEIGUNGSFUNKTION
Neigungen können manuell bis ± 5° eingestellt werden. Mit der Taste die Neigungsfunktion akti-
vieren. In dieser Funktion ist die Selbstnivellierung ausgeschaltet. Der Laser befindet sich im Manuell-
Betrieb und kann z.B. mit einem Neigungswinkeladapter gekippt werden. Für den Wechsel zwischen
X- und Y-Achse Taste kurz drücken.
Die eingestellte Achse wird durch die jeweilige Anzeigelampe bestätigt.
Die eingestellte Achse mit denTasten und neigen. Zum Verlassen der Neigungsfunktion
Taste länger als 1 Sek. gedrückt halten.
Ein Alarmsignal ertönt, wenn der Laser außerhalb des Selbstnivellierbereiches ist; die vier Laserlinien
und der Scanpunkt blinken.
STAND-BY-FUNKTION
Wenn die Stand-by-Funktion aktiviert ist, schaltet sich das Gerät
automatisch aus, wenn 30 Min. keine Taste betätigt wird. Einschalten
nur über die Fernbedienung.
TILT-FUNKTION
In Normalfunktion schaltet sich dieTILT-Funktion ca. 30 Sekunden nach der Selbstnivellierung ein. Bei
einer großen Lageveränderung (z. B. unbeabsichtigtes Verstellen eines Stativbeines) kommt es zu
einer Veränderung der Bezugshöhe. Dies wird durch die TILT-Funktion verhindert - das Gerät schaltet
dann auch innerhalb des Selbstnivellierbereiches ab: Gerät einschalten und Selbstnivellierungsvorgang
abwarten.
Durch Drücken der Taste die TILT-Funktion ausschalten. Taste zum Re-Aktivieren dieser
Funktion drücken.
Wenn das Gerät nun aus seiner Lage gebracht wird, stoppt die Rotation, und der Laserstrahl blinkt
(keine automatische Nachstellung).
LINIENFUNKTION
Die Laserlinien können einzeln geschaltet werden. Mit den Tasten und die vertikalen Linien
ein- und ausschalten; Tasten nur kurz betätigen. Wenn beide Linien gleichzeitig geschaltet sind,
projizieren sie ein Laserkreuz an der Decke.
Sleep Key

7
DE

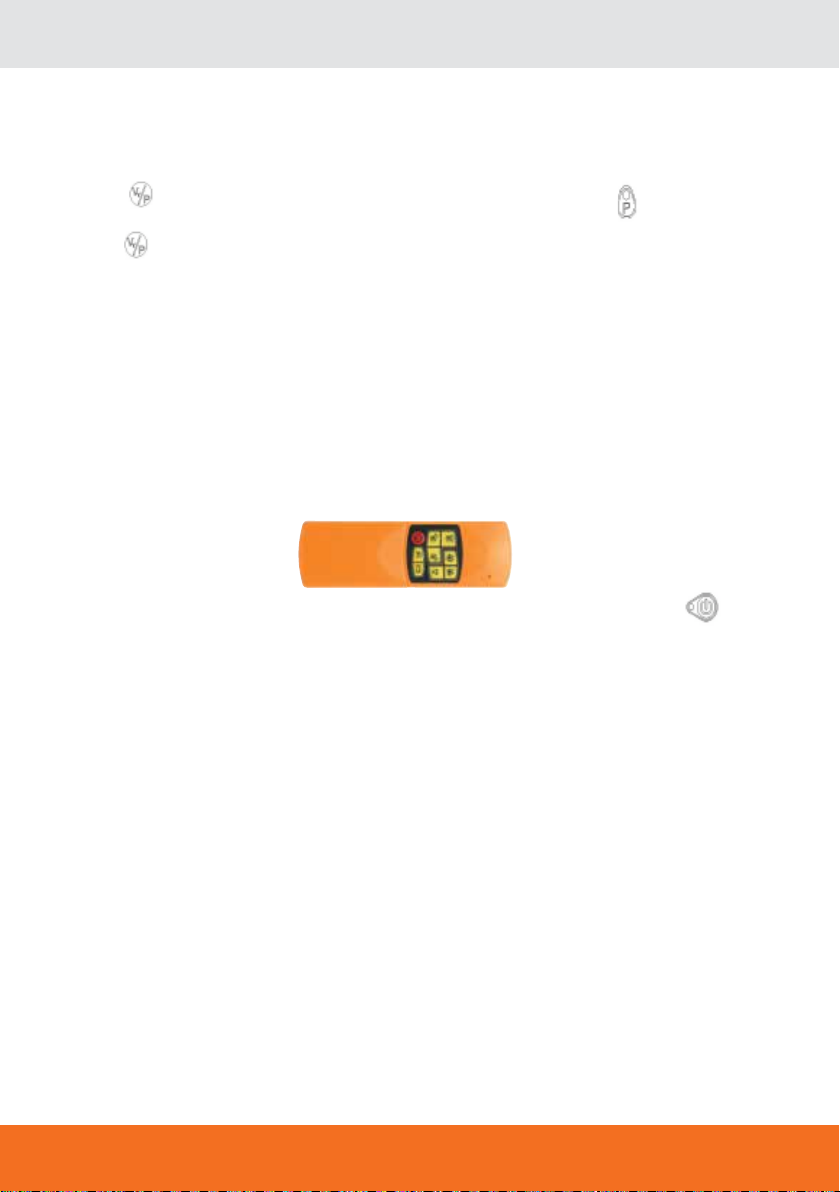

EMPFÄNGERBETRIEB
Zur Verlängerung des Arbeitsbereiches kann der FL 1000 HP mit Kombi-Empfänger FR 10 (im
Lieferumfang) betrieben werden. DazuTaste lang drücken. Nun kann mit Empfänger gearbeitet
werden. Am Gerät leuchtet Anzeige .
Taste erneut lang drücken, um den Empfängerbetrieb wieder auszuschalten.
Weitere Infos zum Empfängerbetrieb S. 8.
ALARMFUNKTION
Wenn das Gerät außerhalb des Selbstnivellierbereiches aufgestellt wurde (± 5°), ertönt ein akustisches
Alarmsignal. In diesem Fall blinken die vertikalen Linien und der Laserpunkt gleichzeitig.
FERNBEDIENUNG
Der FL 1000 HP kann auch mit Fernbdienung betrieben werden. Die Tastenfunktionen entsprechen
denen der Gerätetastatur. Die Reichweite der Fernbedienung beträgt max. 50 m.
Beachte: Wenn die Stand-by-Funktion aktiviert ist, sind alle Tasten inaktiv - bis auf den
AN-/AUS-Schalter.
ANWENDUNG
Der FL 1000 HP kann auf einer ebenen Fläche, auf dem mitgelieferten Bodenstativ oder auf einem
handelsüblichen Stativ mit 5/8“-Adapter betrieben werden. Hierfür Gerät vom Bodenstativ abschrauben.

8
DE
BEDIENELEMENTE

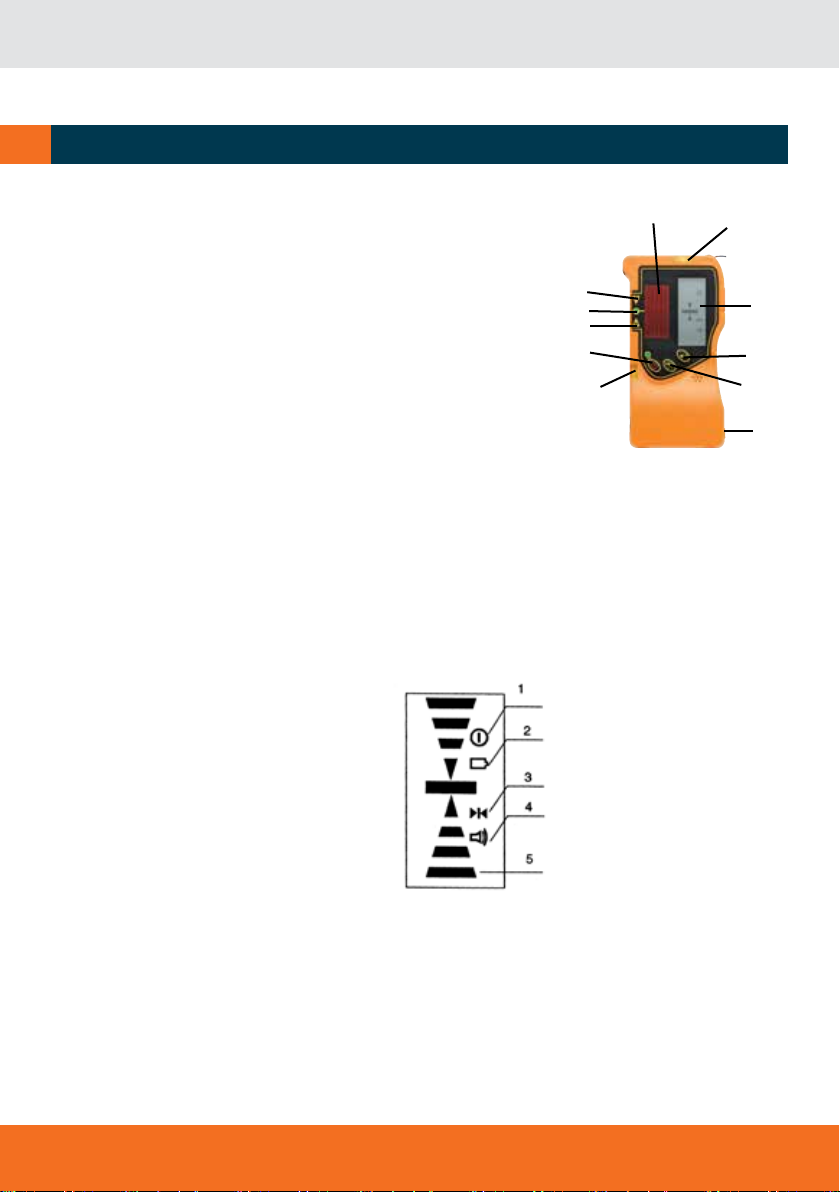

1. Libelle
2. Display
3. Ton an/aus
4. Genauigkeit fein/normal
5. Libelle
6. AN-/AUS-Schalter + Umschalter Rotationsempfang/Linienempfang
7. Anzeige Referenz oberhalb
8. Referenzhöhe
9. Anzeige Referenz unterhalb
10. Empfangsfenster
11. Batteriefach (Rückseite)
EINLEGEN DER BATTERIEN
Batteriefachdeckel (11) abnehmen und 1 x 9V-Batterie gemäß dem Installationssymbol einlegen - dabei
Polarität beachten. Deckel wieder schließen.
Halteklammer für Nivellierlatte
Der Empfänger kann in Verbindung mit der Halteklammer an einer Nivellierlatte befestigt werden.
SYMBOLE
1. Empfänger an/aus
2. Batteriezustandsanzeige
3. Genauigkeitsstufe fein/normal
4. Ton ein/aus
5. Empfangsposition Laserstrahl
DKOMBI-EMPFÄNGER FR 10 MIT HALTEKLAMMER
1
5
3
2
4
6
7
9
8
10
11
GENAUIGKEITSEINSTELLUNG FEIN / NORMAL
Der FR 10 ist für die Rotationsfunktion mit zwei Genauigkeitsstufen ausgestattet. Zur Auswahl Taste (4)
drücken.

9
DE
ROTATIONSFUNKTION - LINIENFUNKTION
Mit dem AN/AUS-Schalter (6) kann der Empfänger zwischen Rotations- und Linienempfang
umgeschaltet werden. Dazu Schalter lang gedrückt halten (kurz = AN/AUS).
Rote Lampe = Empfang der Laserlinien
Grüne Lampe = Empfang des rotierenden Laserstrahls
Genauigkeit normal ± 2,5 mm
Displayanzeige
Genauigkeit fein ± 1,0 mm
Displayanzeige
ENTFERNUNGSEINSTELLUNG NAH/FERN
Mit der gleichen Taste (4) kann in der Linienfunktion von nah auf fern umgestellt werden:
Nahbereich: Empfangsbereich bis 10 m
Fernbereich: Empfangsbereich liegt über 15 m.

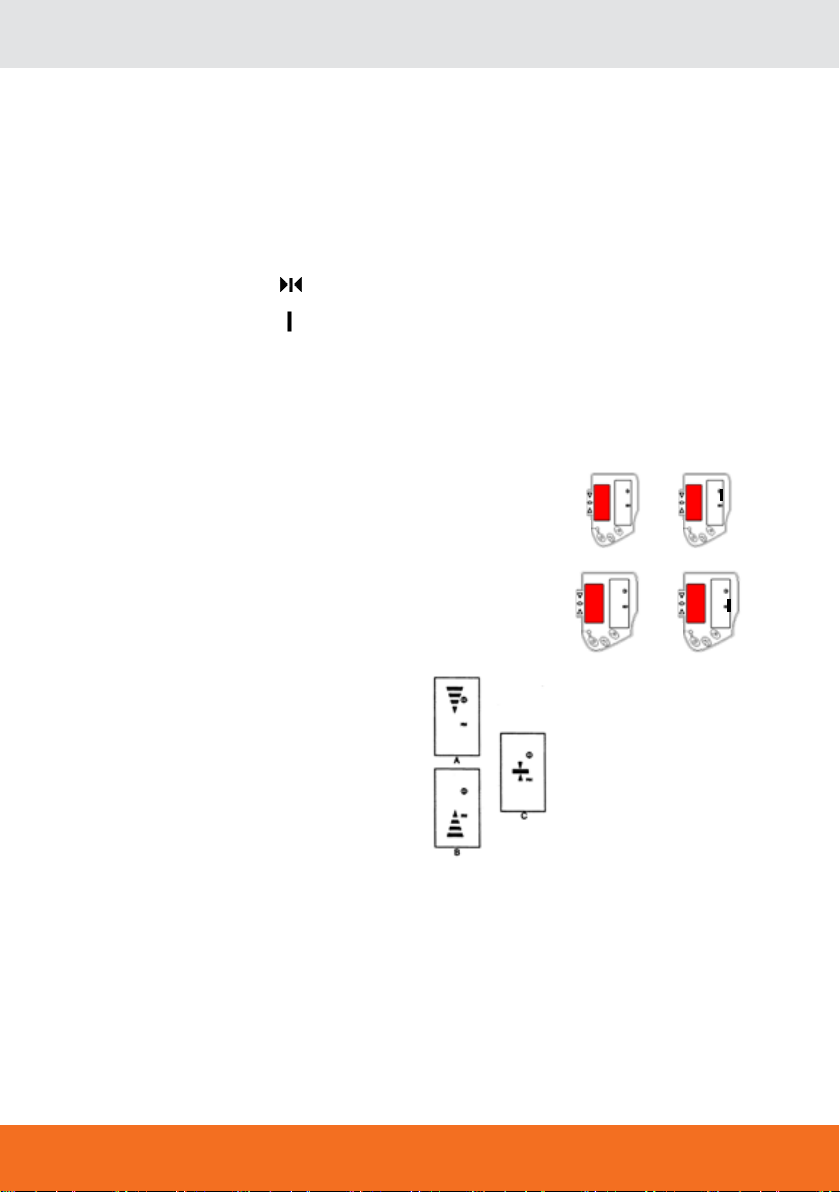

Fig. 1a = Rotationsmodus - Grobeinstellung der Genauigkeit
Fig. 1b = Rotationsmodus - Feineinstellung der Genauigkeit
Fig. 2a = Linienmodus - Naheinstellung / Distanz
Fig. 2b = Linienmodus - Ferneinstellung / Distanz
Empfang des Laserstrahls mit entsprechender Anzeige im
Display
A) Empfänger nach unten bewegen
Akustisches Signal: schneller Piepton
B) Empfänger nach oben bewegen
Akustisches Signal: langsamer Piepton
C) Korrekte Bezugshöhe
Akustisches Signal: Dauerton
PRÜFUNG DER NIVELLIERGENAUIGKEIT
Stellen Sie den Laser mit der Tastaturseite in Richtung Wand. Schalten Sie den Laser ein und lassen ihn
nivellieren. Markieren Sie die Lage der Laserlinie auf dem senkrechten Strich als A. Drehen Sie den Laser
um 180 Grad, lassen ihn nivellieren, und markieren Sie die Lage der Laserlinie als B auf der senkrechten
Linie. Messen Sie den Abstand zwischen A und B. Sollte dieser größer sein als 2 mm, so muss der
Laser im Service justiert werden. Markieren Sie die Mitte zwischen A und B als O. Drehen Sie den Laser
mit der Griffseite zur Wand. Markieren Sie die Laserlinie auf der senkrechten Linie als C, drehen Sie den
Laser um 180 Grad, und markieren Sie die Lage der Laserlinie als D auf der senkrechten Linie. Sollte der
Abstand von C oder D zu O größer als 2 mm sein, so muss der Laser im Service justiert werden.
Red
Red
Fig. 2a Fig. 2b
Green
Green
Fig. 1a Fig. 1b

10
DE
SICHERHEITSHINWEISE
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker Stoß. Bitte
Genauigkeit überprüfen.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt gebracht wird,
vor Benutzung einige Minuten warten.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationseinrichtungen);
durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstärke z.B. in der unmittelbaren
Nähe von Industrieanlagen oder Rundfunksendern).
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61010-1:2001 + Korr. 1 + 2, IEC 60825-1:2008- 05.
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich nur auf Mängel
wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaften. Ein Garantieanspruch
besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß und äußerliche Zerstörung durch Ge-
waltanwendung und Sturz unterliegen nicht der Garantie. Der Garantieanspruch erlischt, wenn das Gehäuse geöffnet
wurde. Der Hersteller behält sich vor, im Garantiefall die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein
gleiches oder ähnliches (mit gleichen technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht
als Garantiefall.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsanleitung zu
halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender sollte sich trotzdem
vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung sowie daraus
eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Naturkatastro-
phen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder einer Verwendung
außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte oder
verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die nicht mögliche
Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus einer nicht
anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung oder in Verbin-
dung mit Produkten anderer Hersteller verursacht wurden.
E
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch in etwas
Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die Tasche packen, wenn es
absolut trocken ist.Transport nur in Originalbehälter oder -tasche.

11
DE
WARN- UND SICHERHEITSHINWEISE
• Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
• Anleitung vor Benutzung des Gerätes lesen.
• Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die Gefahr von Augen-
schäden.
• Laserstrahl nicht auf Personen richten.
• Die Laserebene soll sich über der Augenhöhe von Personen befinden.
• Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.
• Keine Warn- oder Sicherheitshinweise entfernen.
• Lasergerät nicht in Kinderhände gelangen lassen.
• Gerät nicht in explosionsgefährdeter Umgebung betreiben.
• Diese Gebrauchsanleitung ist aufzubewahren und bei Weitergabe der Lasereinrichtung mitzugeben.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäß der Norm DIN IEC 60825-1:2008-05.
Das Gerät darf ohne weitere Sicherheitsmaßnahmen eingesetzt werden.
Das Auge ist bei zufälligem, kurzzeitigem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar am Gerät angebracht.
Bitte unbedingt beachten:
Wenn Sie Geräte zur Reparatur / zur Justage an uns zurücksenden, entnehmen Sie bitte unbedingt aus
Sicherheitsgründen Akkus oder Batterien aus dem Gerät!
Danke.
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzuführen: Ermittlung von
Höhen, rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen sowie Lotpunkten (je nach Gerät).

12
EN
Dear customer,
Thank you for your confidence in us having purchased a geo-FENNEL instrument.
This manual will help you to operate the instrument appropriately.
Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a
longtime and reliable operation.
geo-FENNEL
Precision by tradition.
Contents
1. Supplied with A
2. Features B
3. Operation C
4. Combined receiver FR 10 with clamp D
5. Safety notes E
• Combined rotating and line laser FL 1000 HP
• Combined receiver FR 10
• Rechargeable batteries
• Charger
• Magnetic target
• Laser glasses
• Remote control
• Hard case
• User manual
SUPPLIED WITH
A

13
EN
Technical Data
Self-levelling range ± 5°
Rotating laser
Accuracy ±1 mm / 10 m
Gradual slope setting X + Y axis ± 5° (± 9 %)
TILT alarming function yes
Working range
• without receiver Ø 40 m*
• with receiver Ø 400 m
• Scanning (w/o receiver) Ø 30 m*
Rotating speed 500, 200 rpm
Scanning range 10° / 30° / 60°
Line laser
Accuracy ±2 mm / 10 m
Working range
• without receiver 20 m*
• with receiver 60 m
Power supply NiMH battery /
4 x C Alkaline
Charger = power supply yes
Laser class / laser diode 635 nm / 2
Laser output power ≤ 5 mW
Temperature range -10°C to +40°C
Dust / water protection IP 54
FUNCTIONS
For complicated surveying tasks: The instrument is electronically self-levelling, has a visible horizontal
rotating laser beam and four vertical laser lines at 90° to each other, automatic TILT-function, plumb
down beam,variable scanning function, laser point function, laser cross tothe ceiling, slope setting,
remote controlled.
*depending on room illumination

14
EN
BFEATURES
1. Keypad
2. Battery door
3. Receiving window for remote control
4. Charging indication lamp
5. 5/8“ thread for connection to tripod
6. Socket for charger
7. Receiving window for remote control
8. Handle
9. Laser emitting window
1
2
3
45
6
7
8
9
POWER SUPPLY
The unit comes with NiMH rechargeable battery pack. Alternatively 4 x C Alkaline batteries can be used. For
pemanent use connect the power supply to socket (6) and use the rechargeable batteries as buffer.
INSTALLATION OF BATTERIES
Open the battery compartment cover (2) and insert the rechargeable battery pack or 4 x C Alkaline batteries.
Ensure correct polarity. Close the cover. Before first use fully charge the battery pack.
If the power indicator lamp is blinking (LED next to socket 6), connect the power supply to socket (6) and
recharge the battery pack. The charging time is about 8 hours. For first time charging we recommend to charge
it for about 10 hours.
Max. operating time with rechargeable battery pack: 5 - 20 hours
Max. operating time with alkaline batteries: 8 - 30 hours
(Each depending on the number of laser diodes in use).

15
EN
OPERATION C
REMOTE CONTROL
With the key „Remote“ the remote control of FL 1000 HP can
be switched off.
Switching off the remote control may be necessary to avoid
that several units FL 1000 HP on one construction site disturb
each other.
The remote control can only be switched off on the keypad of
the instrument.
ON/OFF
Switch on the unit with key . The key is blinking and the automatic self-levelling procedure is
working. During this process all keys are inactive until the self-levelling process is completed.
ROTATION
After completion of the self-levelling procedure the unit rotates with maximum speed (500 rpm). After
30 sec. the TILT-function automatically turns on (see p. 16). Press key shortly to change the speed
from 500 rpm to 200 rpm. Press the key long to switch off the rotating laser.
SCANNING
Press the key to switch from rotation to scanning mode. With this key the scan range can be
changed in three steps: 60°, 30° and 10° as well as to the laser point mode.
With the keys and the scan direction can be changed counter-clockwise / clockwise.

16
EN
SLOPE FUNCTION
Slopes can be set up to ± 5° in the X and Y direction. Press the key to enter into the slope
function. In that moment the self-levelling mechanism is disabled and the instrument enters into the
manual mode. FL 1000 HP can now be tilted by use of a grade mount. For a change from X toY axis
press button shortly.
The respective indication lamps show the axis chosen.
To tilt the axis chosen press the keys and . To quit the slope function press the key
longer than 1 sec.
An acoustic alarm signal shows that the unit is out of its self-levelling range; the four laser lines and the
scan point are blinking.
STAND-BY MODE
If the stand-by-function is activated the unit automatically switches off
after 30 min. of no key use. Switch the unit on again with the remote
control only.
TILT FUNCTION
If the level of FL 1000 HP is disturbed the instrument will readjust itsself (within the self-leveling range
of 5°). If the level is disturbed at a large range (i.e. if the position of the tripod leg has been changed by
mistake) a height offset will be caused. This will be avoided by the TILT function - the instrument will
shut off even within the self-levelling range: Switch on the unit and wait until the self-levelling procedure
is completed.
Press the key to switch off theTILT function. To re-activate theTILT function press the key .
If the level is now disturbed the unit will not readjust itself but stop rotating.
LINE FUNCTION
The laser lines can be switched on and off independently from each other.
Press the keys and to switch on and off the vertical lines. Press the
keys only shortly. If both lines are switched on a laser cross is projected to the
ceiling.
Sleep Key

17
EN
USE OF RECEIVER FR 10
To prolong the working range FL 1000 HP can be used with the receiver FR 10 (supplied with the kit).
Press key for 2 sec. FR 10 can now detect the signal of FL 1000 HP. Lamp is lighting.
Press key again for 2 sec. to switch off the receiver mode. Further information regarding the use of
the receiver is on p. 18.
ALARM FUNCTION
An audible alarm indicates if the instrument was set up outside of the self-levelling range (± 5°).
The vertical lines and the laser dot are blinking at the same time.
REMOTE CONTROL
The FL 1000 HP can also be remote controlled.The keys of the remote control are identical to the keys
of the instrument.The range of the remote control is 50 m max.
Note: If the stand-by function is activated all keys are inactive - except the ON/OFF knob.
APPLICATION
The FL 1000 HP can be run on an even surface, on the floor mount supplied with as well as on a tripod
with 5/8“ connection. For this, screw off the floor tripod of the instrument.

18
EN
FEATURES
1. Bubble
2. Display
3. Sound on/off
4. Accuracy fine/coarse
5. Bubble
6. ON/OFF knob + switch rotation/line laser
7. Indicator receiver down
8. Indicator on level
9. Indicator receiver up
10. Receiving window
11. Battery compartment (reverse side)
INSTALLATION OF BATTERIES
Open the battery compartment cover (11) and insert 1 x 9V battery according to the installation symbol
(encure correct polarity) and close the cover.
Clamp for telescopic levelling rod
The receiver can be fixed to a levelling rod by means of a receiver clamp.
SYMBOLS
1. Receiver on/off
2. Low battery indicator
3. Accuracy fine/coarse
4. Sound on/off
5. Receiving position of laser beam
DCOMBI-RECEIVER FR 10 WITH CLAMP
1
5
3
2
4
6
7
9
8
10
11
ACCURACY FINE / COARSE
The FR 10 offers two accuracy steps for rotation mode: fine and coarse. Press key (4) to switch from
fine to coarse.

19
EN
ROTATION MODE / LINE MODE
By means of the ON/OFF knob (6) the receiver can be switched from the rotation mode to the line
mode. For this, press the key shortly (long = ON/OFF).
Red lamp = detection of laser lines
Green lamp = detection of rotation laser beam
Detection accuracy coarse: ± 2.5 mm
Symbol on display
Detection accuracy fine: ± 1.0 mm
Symbol on display
LONG / CLOSE DISTANCE DETECTION
With the same key (4) - while the line mode is activated - the unit can be switched from long distance
to close distance detection mode.
Close distance: detection range up to 10 m
Long distance: detection range over 15 m.
Fig. 1a = Rotation mode - detection accuracy coarse
Fig. 1b = Rotation mode - detection accuracy fine
Fig. 2a = Line mode - accuracy detection close
Fig. 2b = Line mode - accuracy detection long
Detection of the laser beam with below display indication
A) Move the receiver down
Acoustic signal: short frequent beep
B) Move the receicer up
Acoustic signal: long frequent beep
C) On level
Acoustic signal: continuous beep
ACCURACY CHECK
As shown in Fig. 1, make the keypad side of the instrument facing the wall. Power on and take the cross
point of the rotating laser line and the vertical line on the wall as point A. Turn the unit 180 degree, take
the cross point of the rotating laser line and the vertical line on the wall as point B. Measure the vertical
distance between point A and B. The result should not be more than 2 mm. Otherwise the accuracy is
beyond the tolerance and the unit needs to be adjusted. Mark the middle of point A and B as point O. As
shown in Fig. 2 make the side of the instrument having the handle side facing the wall, and take the cross
point of the rotating laser line and the vertical line on the wall as point C.Turn the unit 180degree again,
and take the cross point of the rotating laser line and the vertical line on the wall as point D. Measure the
vertical distance between point O and points C, D. If the vertical distance is more than 2 mm, the accuracy
is beyond tolerance and the unti needs to be adjusted.
Red
Red
Fig. 2a Fig. 2b
Green
Green
Fig. 1a Fig. 1b

20
EN
SAFETY NOTES
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Measurements through glass or plastic windows; dirty laser emitting windows; after the instrument has been dropped
or hit. Please check the accuracy.
Large fluctuation of temperature: If the instrument will be used in cold areas after it has been stored in warm areas (or
the other way round) please wait some minutes before carrying out measurements.
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation systems); will be
disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial facilities or radio transmitters).
CE-CONFORMITY
The instrument has the CE mark according to EN 61010-1:2001 + corrig. 1+2, IEC 60825-1:2008-05.
CARE AND CLEANING
Handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp the cloth with
some water. If the instrument is wet clean and dry it carefully. Pack it up only if it is perfectly dry. Transport in original
container / case only.
WARRANTY
This product is warranted by the manufacturer to the original purchaser to be free from defects in material and
workmanship under normal use for a period of two (2) years from the date of purchase. During the warranty period,
and upon proof of purchase, the product will be repaired or replaced (with the same or similar model at manufacturers
option), without charge for either parts or labour. In case of a defect please contact the dealer where you originally
purchased this product. The warranty will not apply to this product if it has been misused, abused or altered. Without
limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to be defects resulting from
misuse or abuse.
EXCEPTIONS FROM RESPONSIBILITY
1. The user of this product is expected to follow the instructions given in the user manual. Although all instruments
left our warehouse in perfect condition and adjustment the user is expected to carry out periodic checks of the
product’s accuracy and general performance.
2. The manufacturer, or its representatives, assumes no responsibility of results of a faulty or intentional usage or
misuse including any direct, indirect, consequential damage, and loss of profits.
3. The manufacturer, or its representatives, assumes no responsibility for consequential damage, and loss of profits
by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third party and/or a usage in other
than usual conditions.
4. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits due to
a change of data, loss of data and interruption of business etc., caused by using the product or an unusable
product.
5. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of profits caused
by usage other than explained in the user manual.
6. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong movement or
action due to connecting with other products.
E
