geo-FENNEL FL 190A User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
FL 190A

2
DE
∙ Rotationslaser FL 190A
∙ Empfänger FR 45 mit Halteklammer
∙ NiHM-Akku
∙ Ladegerät
∙ Gepolsterte Tasche
∙ Bedienungsanleitung
Inhaltsverzeichnis
1. Lieferumfang A
2. Stromversorgung B
3. Bedienelemente C
4. Bedienung D
5. Empfänger FR 45 E
6. Sicherheitshinweise F
ALIEFERUMFANG
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes entge-
gengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie insbe-
sondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachgerech-
ter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Presicion by tradition.

3
DE
B
STROMVERSORGUNG
Batteriefach öffnen und 2 x NiMH-Batterien einsetzen. Stecker einstecken und Batteriefach wieder
verschließen.
Wenn die AN-/AUS-LED blinkt, müssen die Batterien geladen werden.
Alternativ können 2 x AA Alkaline-Batterien verwendet werden (Polarität beachten).
Technische Daten
Selbstnivellierbereich ± 3°
Genauigkeit ± 1,5 mm / 10 m
Arbeitsbereich
∙ ohne Empfänger Ø 30 m*
∙ mit Empfänger Ø 400 m
Rotationsgeschwindigkeit U/Min. 200, 400, 600
Stromversorgung NiMH
Betriebsdauer 20 h
Staub- / Wasserschutz IP 54
Laserdiode 635 nm
Laserklasse 2
Temperaturbereich -10° C bis +45° C
Gewicht (Gerät mit Akku) 1,5 kg
Gewicht (Gerät komplett) 2,5 kg
*abhängig von der Raumhelligkeit

4
DE

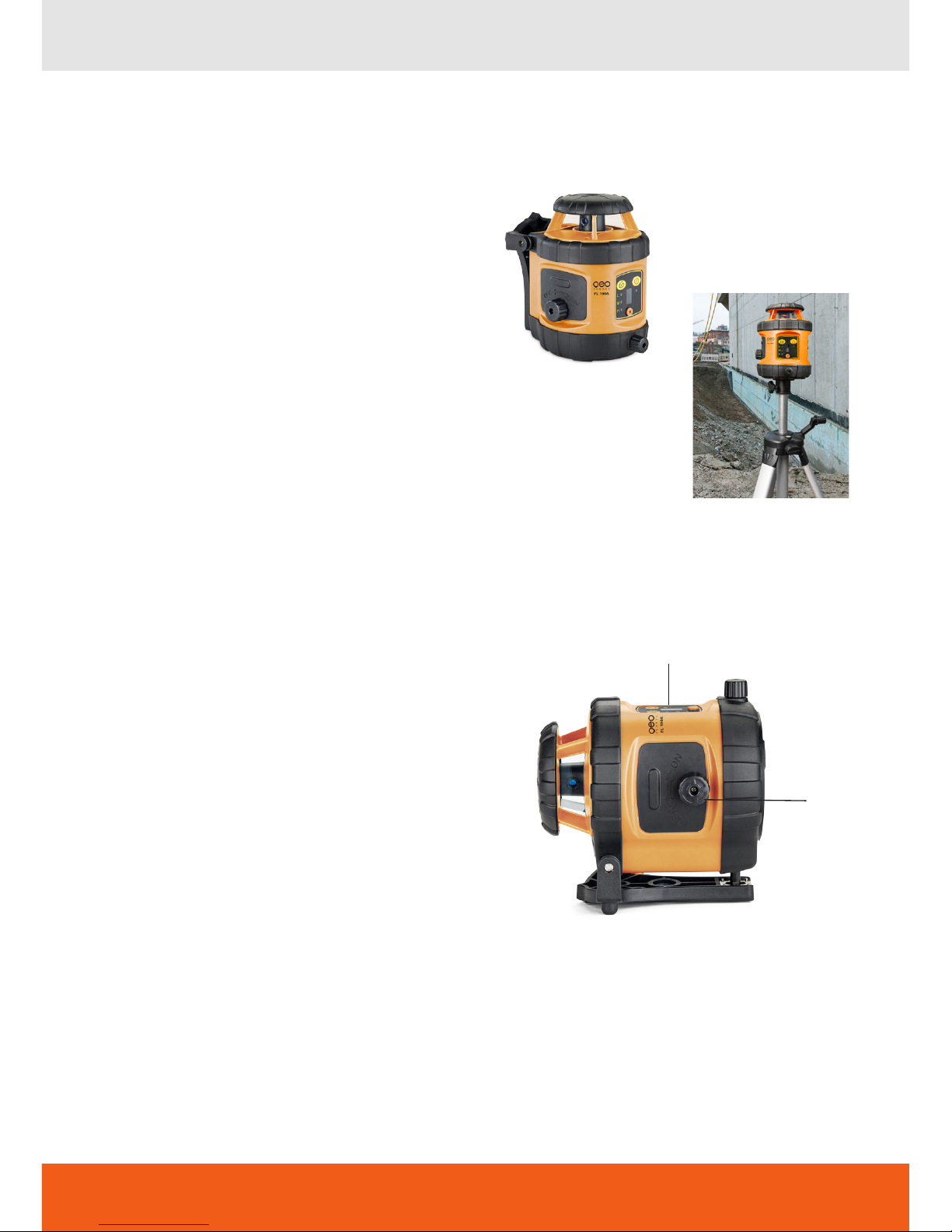

1. Kompensatorklemme / Transportsicherung
2. Batteriefach
3. Laseraustrittsfenster Lotstrahl
4. Laseraustrittsfenster Rotation
5. Ladebuchse + Lade-LED
6. Tastatur
7. Libelle für Vertikaleinsatz
8. Fußschraube
9. 5/8“-Gewinde für Stativ
10.Wandhalterung
CBEDIENELEMENTE
DBEDIENUNG
BEDIENFELD
1. AN/AUS-Taste
2. AN/AUS-LED
3. LED Rotationsgeschwindigkeit hoch
(600 U/Min.)
4. LED Rotationsgeschwindigkeit mittel
(400 U/Min.)
5. LED Rotationsgeschwindigkeit niedrig
(200 U/Min.)
6. Wahltaste Rotationsgeschwindigkeit
1
3
2
4
5
6
3
4
6
7
2
5
8
9
1
10

5
DE
HORIZONTALEINSATZ
Gerät auf einer möglichst ebenen Fläche
aufstellen oder auf einem Stativ befestigen. Die
Kompensatorklemme (1) in Pfeilrichtung drehen
und auf ON stellen. Dadurch wird die Sicherung
gelöst, die den Kompensator auf demTransport
gegen Beschädigungen schützt.
Gerät an der Tastatur einschalten. Das Gerät hori-
zontiert sich in einem Bereich von ± 3° automa-
tisch. Der Rotorkopf beginnt mit der Drehung.
Durch Drücken derTaste (6) auf dem Bedienfeld
wird die Rotationsgeschwindigkeit eingestellt.
Es leuchten die LEDs für H (= 600 U/Min.),
M (= 400 U/Min.) und L (= 200 U/Min.)
- je nach Geschwindigkeit.
Wenn das Gerät zu schräg aufgestellt wird,
ertönt ein Warnsignal, und der Rotorkopf steht
still. Gerät auf einer ebeneren Fläche aufstellen.
VERTIKALEINSATZ
Vor dem Vertikaleinsatz die Kompensatorklem-
me (1) unbedingt auf OFF stellen. Laser mit
Wandhaltung auf dem Boden aufstellen oder
mit 5/8“-Gewinde der Wandhalterung auf
Stativ befestigen.
Mit der Fußschraube (8) Vertikallibelle genau
einstellen. Im Vertikalbereich arbeitet das Gerät
nicht automatisch. Die Libelle muss sehr genau
eingestellt werden, um die größtmögliche
Genauigkeit zu erreichen.
Funktionen wie unter „Horizontaleinsatz“
BEACHTE
BeiTransport und Einsatz im Vertikalbetrieb
Kompensatorklemme (1) unbedingt auf OFF
stellen.
Nichtbeachtung kann zur Beschädigung des
Gerätes führen!
Libelle zentrieren
1

6
DE

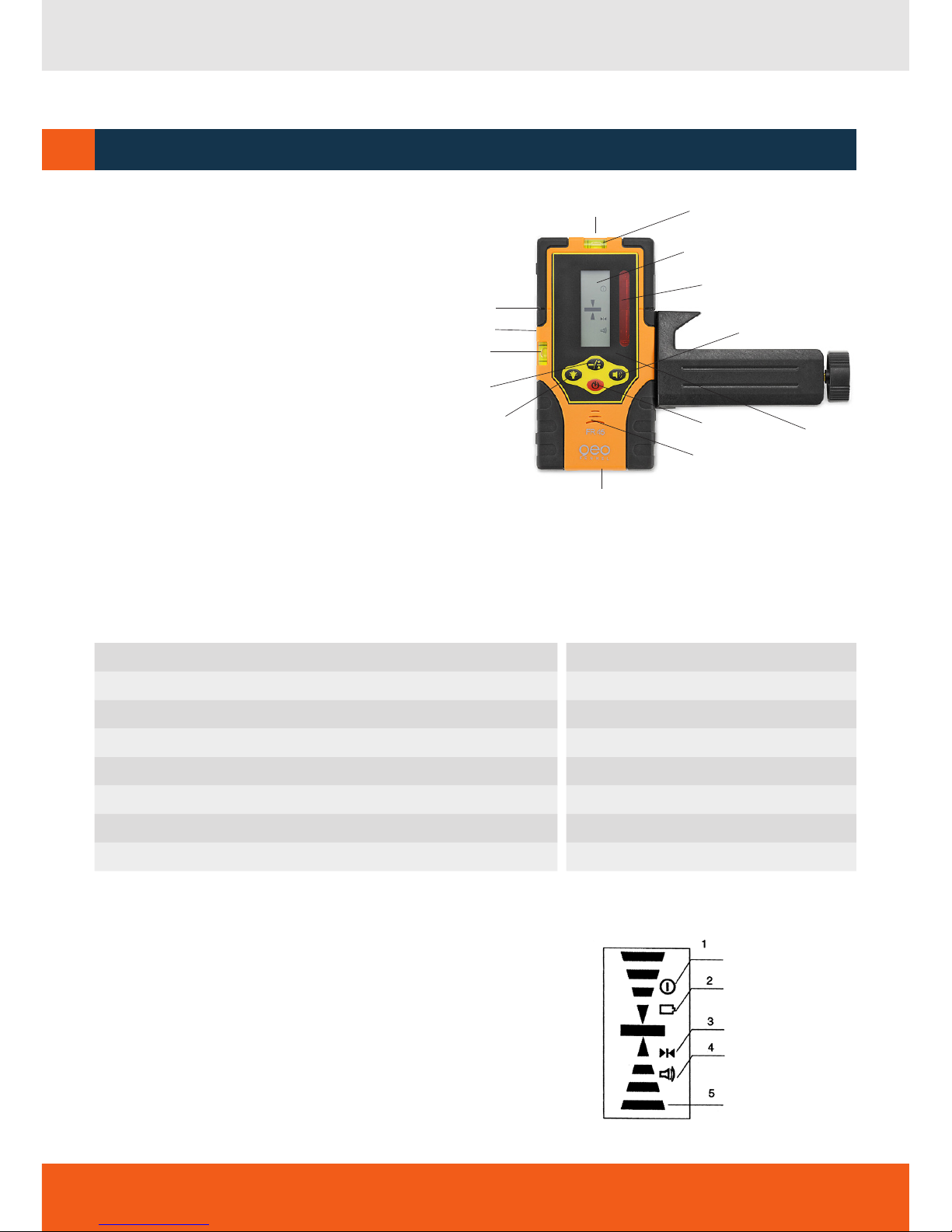

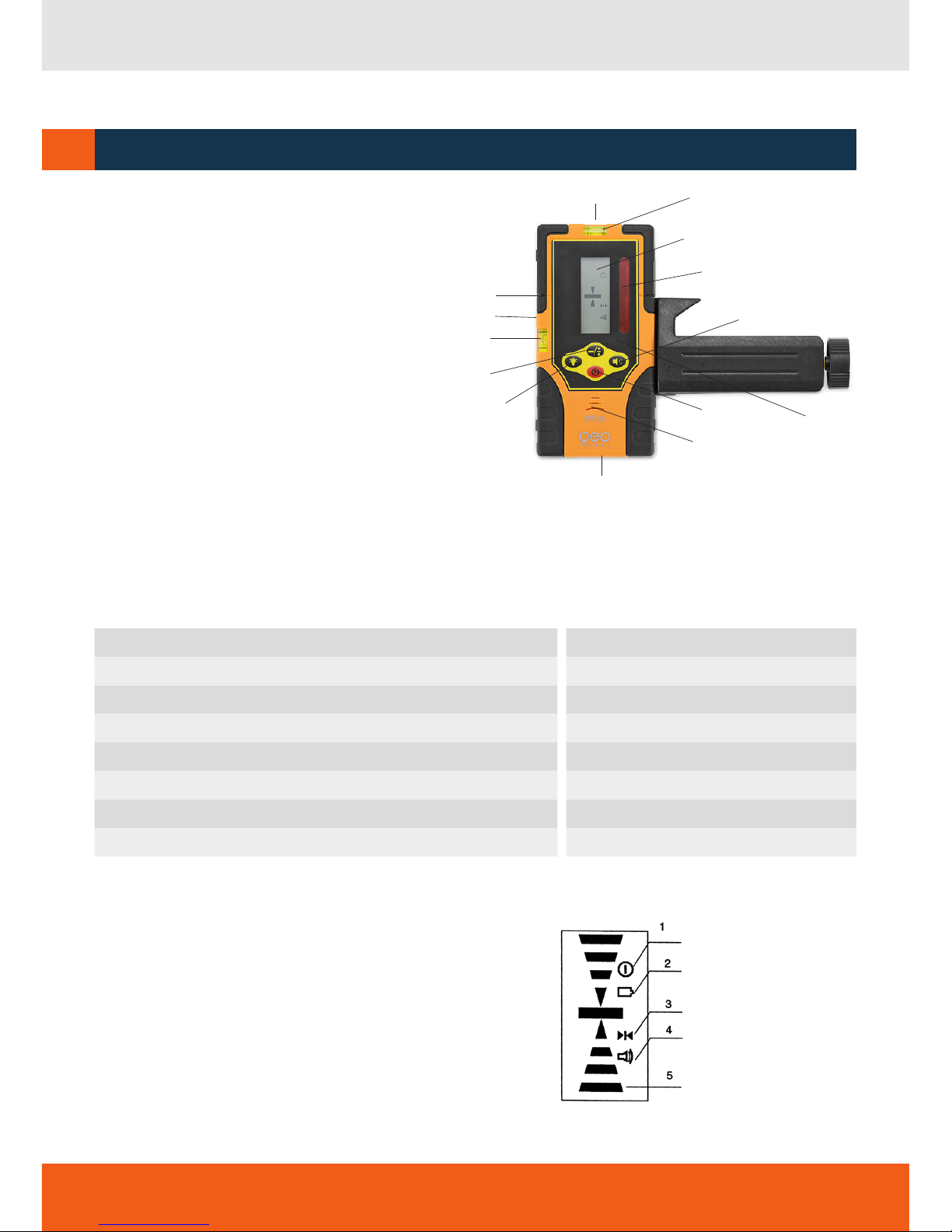

EEMPFÄNGER FR 45
BEDIENELEMENTE
1. Libelle (2)
2. Display
3. Referenzmarke
4. Empfangsfenster
5. AN- / AUS-Schalter
6. Lautsprecher
7. Batteriefach (Rückseite)
8. Ton an / aus
9. Genauigkeit grob / normal / fein
10. Beleuchtung an / aus
11. Magnet (2)
12. 1/4“-Gewinde f. Klammer (Rückseite)
LIEFERUMFANG
Empfänger FR 45, Batterie, Halteklammer, Bedienungsanleitung
1
2
1
7
5
8
34
6
9
10
11
11
12
Technische Daten
Anzeige Display vorn
Genauigkeit grob ± 10 mm
Genauigkeit normal ± 4 mm
Genauigkeit fein ± 2 mm
Arbeitsbereich Ø 600 m
Signaltöne 3
Betriebsdauer 400h
Stromversorgung 1 x 9V
SYMBOLE
1. Empfänger an / aus
2. Batteriezustandsanzeige
3. Empfindlichkeitsindikator
4. Ton an / aus
5. Empfangsposition Laserstrahl

7
DE
GENAUIGKEITSEINSTELLUNG GROB/ NORMAL / FEIN
Der FR 45 ist mit drei Genauigkeitsstufen ausgestattet. Zur Auswahl Taste (9) drücken:
Genauigkeit grob ± 10 mm
Displaysymbol: leeres Feld
Genauigkeit normal ± 4 mm
Displaysymbol:
Genauigkeit fein ± 2 mm
Displaysymbol:
EINLEGEN DER BATTERIE
• Batteriefachdeckel (7) öffnen.
• 1 x 9 V AA Batterie gemäß dem Installationssymbol (auf der Rückseite) einlegen und dabei auf kor-
rekte Polarität achten. Deckel schließen.
• Zur Verlängerung der Lebensdauer der Batterie schaltet sich der Empfänger nach ca. 5 Min. ohne
Anwendung automatisch ab.
EINSCHALTEN
Knopf (5) drücken.

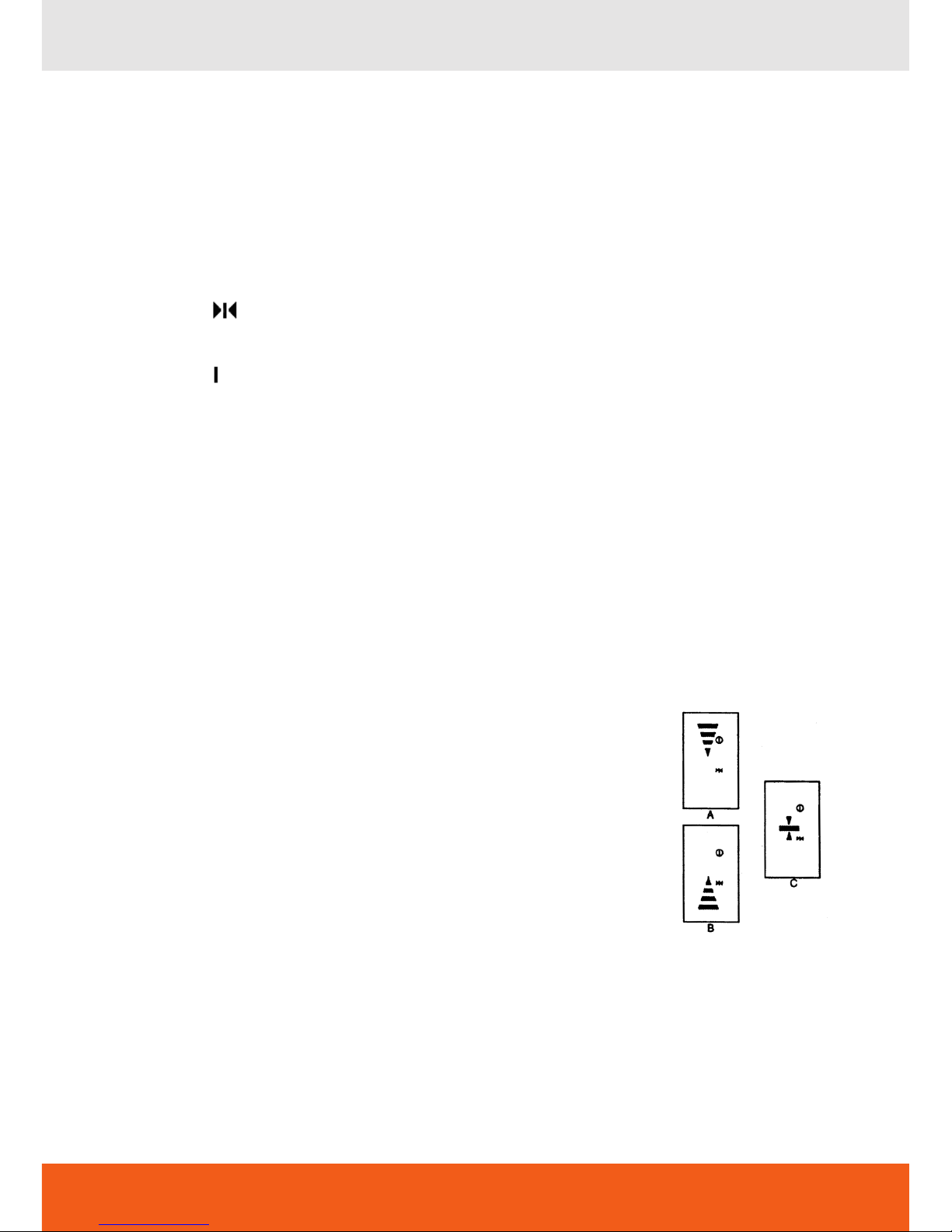

Zum Empfangen des Laserstrahls den Empfänger langsam auf und ab
bewegen.
AEmpfänger nach unten bewegen
Akustisches Signal: schneller Piepton
BEmpfänger nach oben bewegen
Akustisches Signal: langsamer Piepton
CKorrekte Bezugshöhe
Akustisches Signal: Dauerton
A+B: Je mehr man sich der korrekten Bezugshöhe (C) nähert, desto
kürzer werden die Pfeile.
HALTEKLAMMER FÜR NIVELLIERLATTE
Der Empfänger kann in Verbindung mit der Halteklammer an einer
Nivellierlatte oder anderen Gegenständen befestigt werden.

8
DE
SICHERHEITSHINWEISE
F
BESTIMMUNGSGEMÄSSE VERWENDUNG
Das Gerät sendet einen sichtbaren Laserstrahl aus, um z.B. folgende Messaufgaben durchzuführen:
Ermittlung von Höhen; rechten Winkeln, Ausrichtung von horizontalen und vertikalen Bezugsebenen
sowie Lotpunkten (je nach Gerät).
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs.
Tuch in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer
oder die Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Messungen durch Glas- oder Plastikscheiben; verschmutzte Laseraustrittsfenster; Sturz oder starker
Stoß. Bitte Genauigkeit überprüfen.
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt
gebracht wird, vor Benutzung einige Minuten warten.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationsein-
richtungen); durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstär-
ke z.B. in der unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern).
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61010-1:2010.
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich
nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaf-
ten. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß
und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie. Der Garan-
tieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält sich vor, im Garantiefall
die schadhaften Teile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit gleichen
technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht als Garantiefall.

9
DE
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsan-
leitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwen-
der sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung
sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch
Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte
oder einer Verwendung außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geän-
derte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt
oder die nicht mögliche Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend
aus einer nicht anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung
oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.
WARN- UND SICHERHEITSHINWEISE
∙ Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
∙ Anleitung vor Benutzung des Gerätes lesen.
∙ Blicken Sie niemals in den Laserstrahl, auch nicht mit optischen Instrumenten. Es besteht die
Gefahr
∙ von Augenschäden.
∙ Laserstrahl nicht auf Personen richten.
∙ Die Laserebene soll sich über der Augenhöhe von Personen befinden.
∙ Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen.
∙ Keine Warn- oder Sicherheitshinweise entfernen.
∙ Lasergerät nicht in Kinderhände gelangen lassen.
∙ Gerät nicht in explosionsgefährdeter Umgebung betreiben.
LASERKLASSIFIZIERUNG
Das Gerät entspricht der Lasersicherheitsklasse 2 gemäss der Norm DIN EN 60825-1:2014. Das Gerät
darf ohne weitere Sicherheitsmassnahmen eingesetzt werden. Das Auge ist bei zufälligem, kurzzeiti-
gem Hineinsehen in den Laserstrahl durch den Lidschlussreflex geschützt.
Laserwarnschilder der Klasse 2 sind gut sichtbar
am Gerät angebracht.
Laser
2
IEC 60825-1:2014
P ≤ 1 mW @ 635 - 670 nm
www.geo-fennel.de
GERMANY

10
EN
∙ Rotating laser FL 190A
∙ Receiver FR 45 with clamp for levelling staff
∙ NiHM batteries
∙ Charger
∙ Carrying case
∙ User manual
Contents
1. Supplied with A
2. Power supply B
3. Operational elements C
4. Operation D
5. Receiver FR 45 E
6. Safety notes F
ASUPPLIED WITH
Dear Customer,
Thank you for your confidence in us, having purchased a geo-Fennel instrument.
For the optimum performance of the instrument, please read this manual carefully and keep it in a
convenient place for future reference. This manual contains important safety information that should be
read and understood before use.
Technical specification and design are subject to chance without notification.
geo-FENNEL
Precision by tradition.

11
EN
B
POWER SUPPLY
Technical data
Self-levelling range ± 3°
Accuracy ± 1,5 mm / 10 m
Working range
∙ w/o receiver Ø 30 m*
∙ with receiver Ø 400 m
Rotating speed rpm 200, 400, 600
Power supply NiMH
Operating time 20 h
Dust / water protection IP 54
Laser diode 635 nm
Laser class 2
Temperature range -10° C up to +45° C
Weight (instrument with battery) 1,5 kg
Weight (laser unit complete) 2,5 kg
*depending on the room illumination
Open the battery compartment and insert 2 x NiMH batteries. Plug in the connector plug and close the
battery compartment.
When the ON/OFF-LED is flashing the batteries have to be recharged.
Use 2 x AA Alkaline batteries alternatively (take care of correct polarity)

12
EN

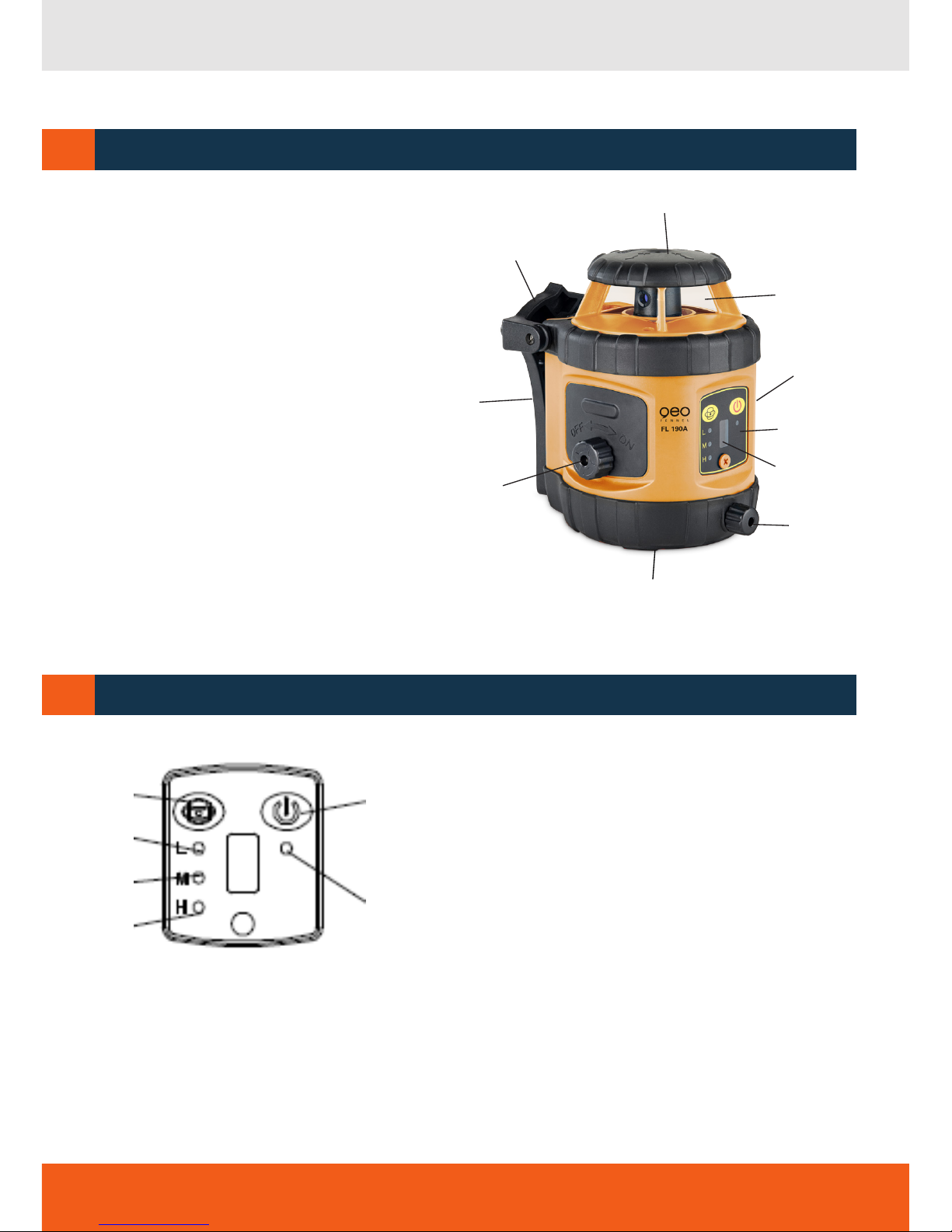

1. Compensator clamp / transport lock
2. Battery case
3. Laser emitting window 90° beam to zenith
4. Laser emitting window rotating beam
5. Charging plug + charging LED
6. Keypad
7. Vial for vertical application
8. Foot screw
9. 5/8“ thread for tripod
10.Wallmount
COPERATIONAL ELEMENTS
DOPERATION
1
3
2
4
5
6
KEYPAD
1. ON/OFF button
2. ON/OFF LED
3. LED rotating speed high (600 rpm)
4. LED rotating speed medium (400 rpm)
5. LED rotating speed low (200 rpm)
6. Rotating speed switch
3
4
6
7
2
5
8
9
1
10

13
EN
Center the vial
1
VERTICAL USE
For vertical use it is absolutely required to set
the compensator clamp (1) to OFF.
Set up the instrument with its wallmount on a
flat smooth surface or mount it onto a tripod
with its 5/8“ thread.
Center the vial for vertical application by
means of the foot screw (8). Take care to set
the vial very precisely as the compensator will
not work in vertical mode.
For the functions please see „horizontal use“.
NOTE
During transport and in vertical use the com-
pensator clamp must be set to OFF. Disregard
may lead to damage of the unit!
HORIZONTAL USE
Set up the instrument on a flat smooth surface or
mount it onto a tripod.
Release the compensator clamp, which protects
the instrument from damages during transport, by
turning wheel (1) to ON until stop.
Press the ON/OFF button of the keypad. The instru-
ment will level automatically within the self-levelling
range of ± 3°. The laser head starts rotating. Select
the rotating speed with button (6) of the keypad. The
LEDs will show the rotating speed selected: LED
H = (600 rpm), LED M (= 400 rpm), LED
L (= 200 rpm).
An audible signal indicates if the instrument was set
up outside of the compensator range of ± 3°. The
laser head stops rotating. Set up the laser on a more
even surface.

14
EN
ERECEIVER FR 45
1
2
1
7
5
8
34
6
9
10
11
11
12
FEATURES
1. Vial (2)
2. Display
3. Reference rabbet
4. Receiving window
5. ON / OFF button
6. Loudspeaker
7. Battery compartment (back side)
8. Sound on / off
9. Accuracy coarse / normal / fine
10. Light on / off
11. Magnets (2)
12. 1/4“-mounting hole for clamp (back side)
SUPPLIED WITH
Receiver FR 45, clamp, user manual
Technical Data
Indication Front display
Accuracy coarse ± 10 mm
Accuracy normal ± 4 mm
Accuracy fine ± 2 mm
Working range Ø 600 m
Tones 3
Operating time 400h
Power supply 1 x 9V
SYMBOLS
1. Power ON / OFF
2. Battery status indicator
3. Detection indicator
4. Sound ON / OFF
5. Detected position indicator

15
EN
ACCURACY COARSE / NORMAL / FINE
The FR 45 is equipped with three precision modes.They can be chosen by pressing button (9):
Accuracy coarse ± 10 mm
Symbol on display: without symbol
Accuracy normal ± 4 mm
Symbol on display:
Accuracy fine ± 2 mm
Symbol on display:
INSTALLATION OF THE BATTERIES
• Open the battery compartment cover (7).
• Insert 1 x 9 V AA battery according to the installation symbol (ensure correct polarity!). Close the
cover.
• In order to save battery power the receiver will automatically power off if it has not received laser
scanning singal for 5 minutes.
USE OF THE RECEIVER
Press button (5) to switch the unit on.
Move the receiver up and down carefully to detect the laser beam.
AMove the receiver down
Acoustic signal : ultra-short requent beep
BMove the receiver up
Acoustic signal: short requent beep
COn level
Acoustic signal: continuous beep
A+B: The closer the distance to „on level“ (C) is,
the shorter the arrows become.
CLAMP FOR LEVELLING STAFF
If required the receiver can be attached to laser poles or any other
equipment by means of the clamp supplied with.

16
EN
SAFETY NOTES
F
INTENDED USE OF INSTRUMENT
The instrument emits a visible laser beam in order to carry out the following measuring tasks (depen-
ding on instrument): Setting up heights, horizontal and vertical planes, right angles and plumbing points.
CARE AND CLEANING
Handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp
the cloth with some water. If the instrument is wet clean and dry it carefully. Pack it up only if it is per-
fectly dry. Transport in original container / case only.
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Measurements through glass or plastic windows; dirty laser emitting windows; after the instrument has
been dropped or hit. Please check the accuracy.
Large fluctuation of temperature: If the instrument will be used in cold areas after it has been stored in
warm areas (or the other way round) please wait some minutes before carrying out measurements.
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation sys-
tems); will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial
facilities or radio transmitters).
CE-CONFORMITY
This instrument has the CE mark according to EN 61010-1:2010.
WARRANTY
This product is warranted by the manufacturer to the original purchaser to be free from defects in
material and workmanship under normal use for a period of two (2) years from the date of purchase.
During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with
the same or similar model at manufacturers option), without charge for either parts or labour. In case
of a defect please contact the dealer where you originally purchased this product. The warranty will not
apply to this product if it has been misused, abused or altered. Without limiting the foregoing, leakage
of the battery, bending or dropping the unit are presumed to be defects resulting from misuse or abuse.

17
EN
EXCEPTIONS FROM RESPONSIBILITY
1. The user of this product is expected to follow the instructions given in the user manual. Although
all instruments left our warehouse in perfect condition and adjustment the user is expected to
carry out periodic checks of the product’s accuracy and general performance.
2. The manufacturer, or its representatives, assumes no responsibility of results of a faulty or
intentional usage or misuse including any direct, indirect, consequential damage, and loss of
profits.
3. The manufacturer, or its representatives, assumes no responsibility for consequential damage,
and loss of profits by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third
party and/or a usage in other than usual conditions.
4. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of
profits due to a change of data, loss of data and interruption of business etc., caused by using the
product or an unusable product.
5. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of
profits caused by usage other than explained in the user manual.
6. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong
movement or action due to connecting with other products.
LASER CLASSIFICATION
The instrument is a laser class 2 laser product according to
DIN IEC 60825-1:2014.
It is allowed to use the unit without further safety precautions. The
eye protection is normally secured by aversion responses and the
blink reflex.
The laser instrument is marked with class 2 warning labels.
SAFETY INSTRUCTIONS
∙ Follow up the instructions given in the user manual.
∙ Do not stare into the beam. The laser beam can lead to eye injury. A direct look into the beam (even
from greater distance) can cause damage to your eyes.
∙ Do not aim the laser beam at persons or animals.
∙ The laser plane should be set up above the eye level of persons.
∙ Use the instrument for measuring jobs only.
∙ Do not open the instrument housing. Repairs should be carried out by authorized workshops only.
Please contact your local dealer.
∙ Do not remove warning labels or safety instructions.
∙ Keep the instrument away from children.
∙ Do not use the instrument in explosive environment.
∙ The user manual must always be kept with the instrument.
Laser
2
IEC 60825-1:2014
P ≤ 1 mW @ 635 - 670 nm
www.geo-fennel.de
GERMANY

18
FR
∙ Laser rotatif FL 190A
∙ Cellule FR 45 avec support
∙ Accu NiHM
∙ Chargeur
∙ Étui rembourré
∙ Mode d‘emploi
Contenu
1. Livré comme suit A
2. Alimentation en courant B
3. Description de l‘appareil C
4. Opération D
5. Cellule FR 45 E
6. Consignes de sécurité F
A
Cher client,
Nous tenons à vous remercier pour la confiance que vous avez témoignée, par l‘acquisition de votre
nouvel instrument geo-FENNEL.
Les instructions de service vous aideront à vous servir de votre instrument de manière adéquate. Nous
vous recommandons de lire avec soin tout particulièrement les consignes de sécurité de ladite notice
avant la mise en service de votre appareil. Un emploi approprié est l‘unique moyen de garantir un foncti-
onnement efficace et de longue durée.
geo-FENNEL
Precision by tradition.
LIVRÉ COMME SUIT

19
FR
B
Ouvrir le compartiment des piles et insérer les 2 accus NiMH dans l’instrument. Relier les connecteurs
des accus avec l‘instrument. Fermer le compartiment.
Quand la diode ON/OFF clignote les accus doivent être chargés.
Le laser peut aussi fonctionner avec 2 x AA piles alcalines. (attention à la polarité).
Données techniques
Plage d‘auto calage ± 3°
Précision ± 1,5 mm / 10 m
Portée
∙ sans cellule Ø 30 m*
∙ avec cellule Ø 400 m
Vitesse de rotation trs 200, 400, 600
Alimentation NiMH
Autonomie 20 h
Etanchéité IP 54
Diode de laser 635 nm
Classe de laser 2
Plage de température -10° C à +45° C
Poids (instrument avec accus) 1,5 kg
Poids (instruments seul complet) 2,5 kg
*en fonction des conditions lumineuses
ALIMENTATION EN COURANT

20
FR
C
DOPÉRATION
1
3
2
4
5
6
DESCRIPTION DE L‘APPAREIL
CLAVIER
1. Bouton ON/OFF
2. Diode ON/OFF du laser
3. Diode de vitesse de rotation vite (600 trs)
4. Diode de vitesse de rotation moyenne (400 trs)
5. Diode de vitesse de rotation lente (200 trs)
6. Bouton de sélection de la vitesse de rotation
1. Sécurité de transport / blocage du compensateur
2. Compartiment des piles
3. Fenêtre sortie du faisceau laser (point d‘aplomb)
4. Fenêtres sortie du faisceau laser rotatif
5. Douille pour chargeur + diode de charge
6. Clavier
7. Nivelle pour utilisation en mode vertical
8. Vis ajustage pour utilisation en mode vertical
9. Filetage 5/8“ pour trépied
10.Support mural
3
4
6
7
2
5
8
9
1
10
