geo-FENNEL A-Digit 50 User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
A-Digit 50 / 75

2
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-
gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Precision by tradition.
Inhaltsverzeichnis
1. Lieferumfang A
2. Funktionen B
3. Batterien einlegen C
4. Bedienelemente D
5. Display E
6. Bedienung F
7. Sicherheitshinweise G
• Elektronischer Winkelmesser A-Digit 50 / A-Digit 75
• Batterien
• Gepolsterte Tasche
• Bedienungsanleitung
LIEFERUMFANG
A

3
DE
Technische Daten
Messbereich 0 ° - 225°
Digitale Winkelgenauigkeit ±0,1°
Auflösung 0,05°
Genauigkeit Libellen 0,057° (1mm/m)
Betriebstemperatur -10°C - +50° C
Stromversorgung 2 x AAA Aklkaline
Betriebsdauer 100 h
Länge (aufgeklappt):
A-Digit 50 991 mm
A-Digit 75 1410 mm
Gewicht 0,9 kg (1,1 kg)
FUNKTIONEN
• Winkelmessung
• Zusatzwinkel
• Einfacher Gehrungswinkel
• Kombi-Winkel-Modus
• Verfügbar in den Längen 50 cm (Art.-Nr. 650050) und 75 cm (Art.-Nr. 650075)
C
Batteriefachdeckel auf der Rückseite öffnen und 2 x AAA Alkalinebatterien einlegen (Polarität beachten).
Batteriefachdeckel wieder schließen. Das Gerät ist nun betriebsbereit.
Wenn die Batteriezustandsanzeige anfängt zu blinken, hat das Gerät noch Strom für zwei Stunden.
BATTERIEN EINLEGEN
B

4
DE
D

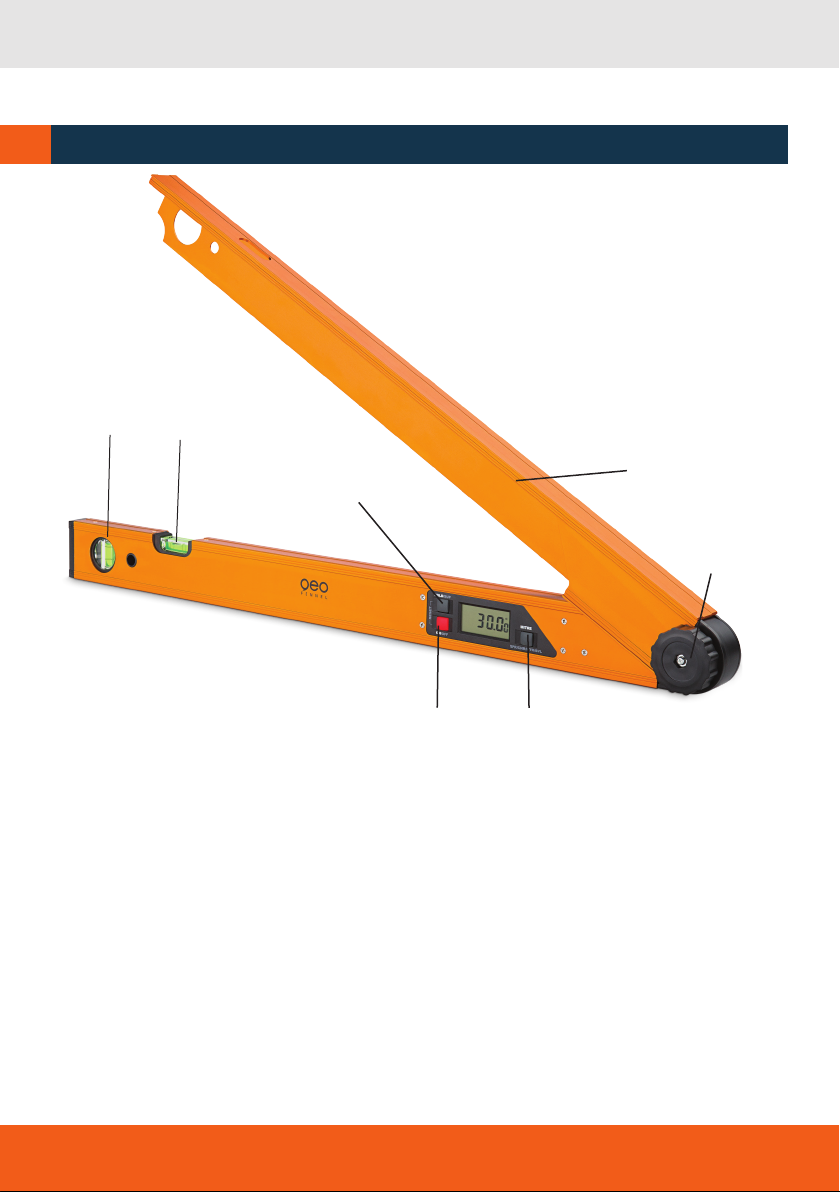

1. Horizontallibelle
2. Vertikallibelle
3. HOLD / SUP (Kombi-Funktions-Taste)
4. ON/OFF (Ein/Aus-Taste)
5. Einstellbarer Winkelarm
6. Arretierungsschraube
7. MITRE (Kombi-Winkel-Modus-Taste)
BEDIENELEMENTE
1
3
4
5
6
7
2

5
DE

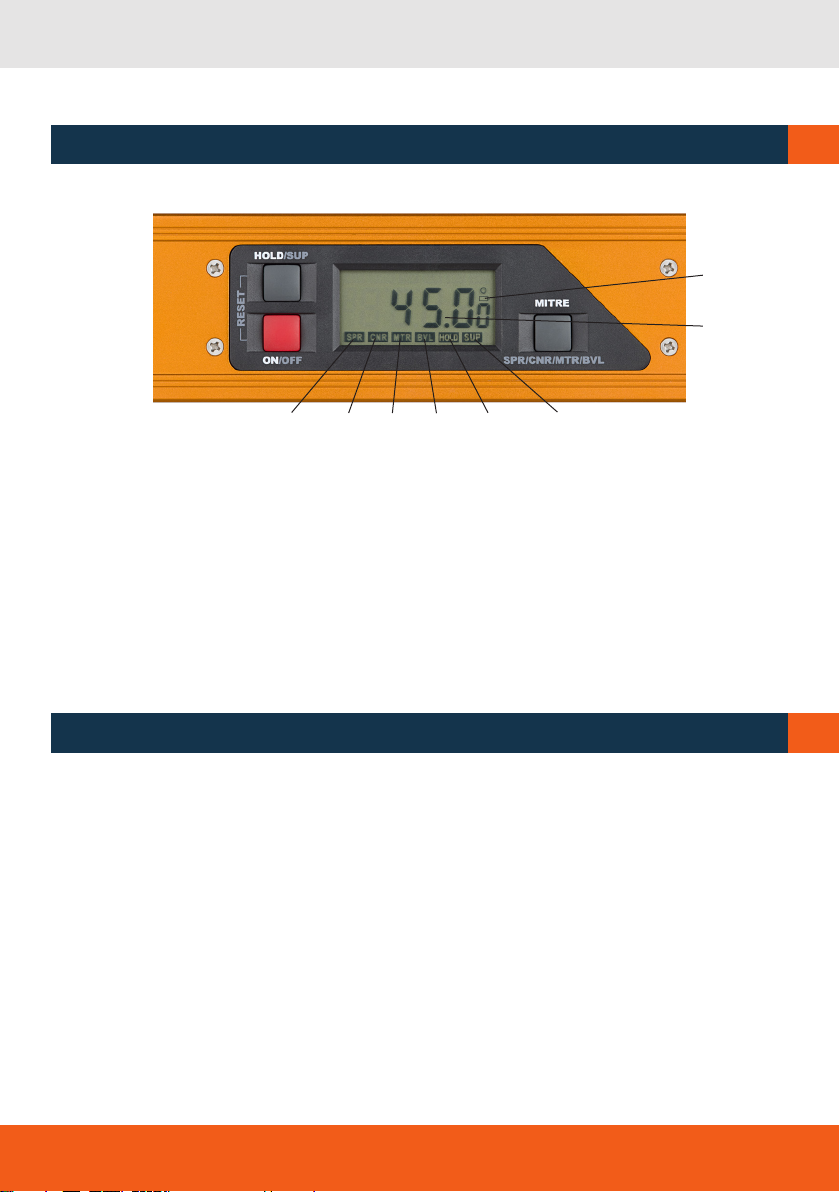

E
DISPLAY
1
8
2
3
4
5
6
7
SYMBOLERKLÄRUNG
1. Batteriezustandsanzeige
2. SUP (Gegenwinkel-Modus)
3. HOLD (Halten-Modus)
4. BVL (Schrägkantenwinkel-Anzeige)
5. MTR (Gehrungswinkel-Anzeige)
6. CNR (Eck-Winkel-Anzeige)
7. SPR (Feder-Anzeige)
8. Winkelanzeige
F
BEDIENUNG
EIN /AUSSCHALTEN
Taste ON/OFF kurz drücken, um das Gerät mit Hintergrundbeleuchtung einzuschalten.
Nach dem Einschalten zeigt das Gerät den Winkel zwischen den Schenkeln in Grad (°) an.
Taste ON/OFF 2 Sekunden gedrückt halten, um das Gerät wieder auszuschalten.
Nach einer Minute ohne Aktivität schaltet sich die Hintergrundbeleuchtung automatisch ab. Nach
5 Minuten ohne Aktivität schaltet sich das Gerät komplett aus.

6
DE
ANZEIGE DREHEN
Gerät einschalten und Taste ON/OFF kurz drücken – nun kann die Anzeige über Kopf abgelesen werden.
Taste erneut kurz drücken, um die Anzeige wieder in Normalposition zu bringen.
GERÄT KALIBRIEREN
Der Nullpunkt des Gerätes kann jederzeit neu kalibriert werden. Eine Kalibrierung sollte insbesondere
vor wichtigen Messungen vorgenommen werden.
Gerät auf eine ebene Oberfläche legen und im zusammengeklappten Zustand einschalten.
Tasten ON/OFF und HOLD/SUP zusammen für 2 Sek. gedrückt halten, um den Winkel auf 0° zu setzen.
HALTEN-FUNKTION (HOLD)
Taste HOLD/SUP kurz drücken, um die HALTEN-Funktion (HOLD) zu aktivieren.
Der aktuell gemessene Wert wird nun festgehalten, und das „HOLD“-Zeichen erscheint im Display.
Taste HOLD/SUP erneut kurz drücken, um den Wert wieder zu lösen.
GEGENWINKEL
Taste HOLD/SUP für 2 Sek. gedrückt halten. Nun kann auf dem Display der Gegenwinkel (180°-X)
abgelesen werden, und im Display erscheint das „SUP“-Zeichen.
Taste HOLD/SUP erneut für zwei Sekunden gedrückt halten, um zum Standardmessmodus zurückzukehren.
Gegenwinkel = 180° minus aktuell zwischen den Schenkeln gemessenem Winkel.

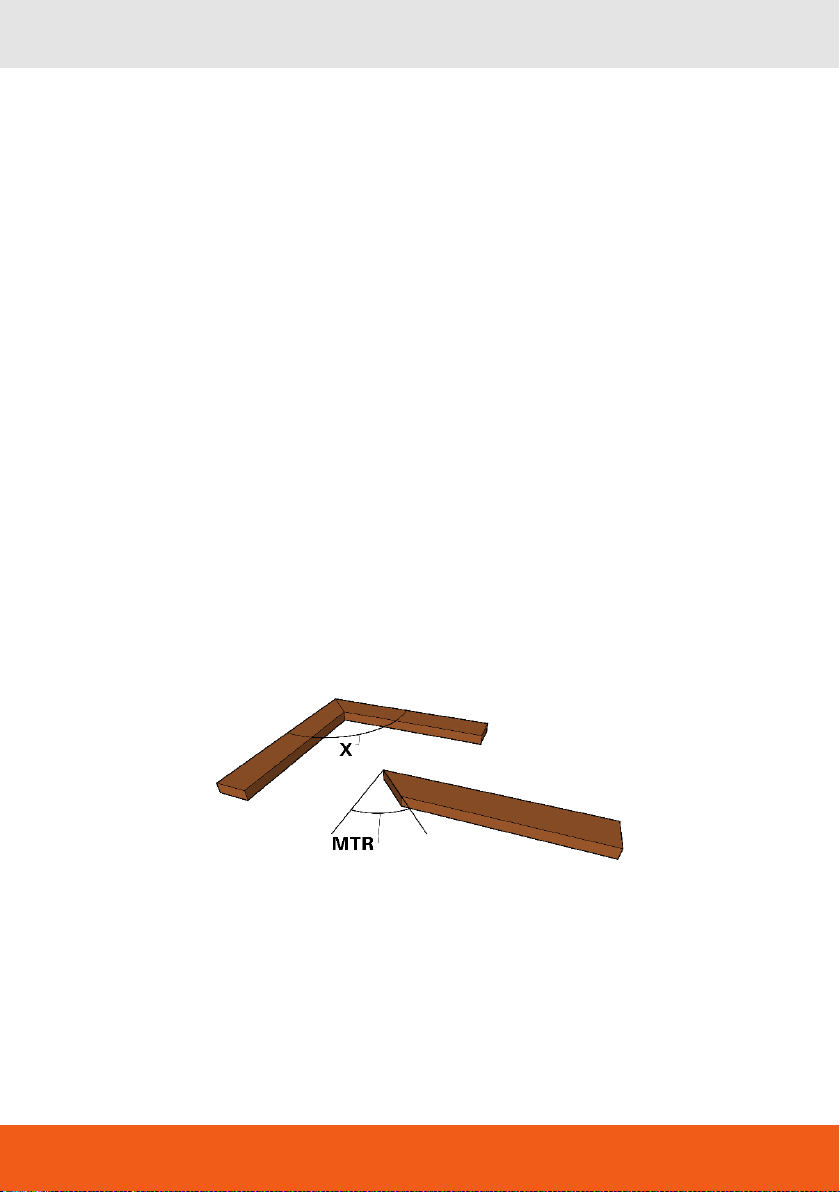

GEHRUNGSWINKEL
Schenkel auf den gewünschten Winkel (= x) einstellen und Taste MITRE kurz drücken. Der Gehrungs-
winkel (90° - ½ x) wird im Display angezeigt. Die Anzeige wird auf diesen Winkel arretiert, und das
„MITRE“-Symbol erscheint im Display.
Nun kann die Gehrungssäge auf diesen Winkel eingestellt werden.
Um in den normalen Modus zurückzukehren, drücken Sie wieder kurz die Taste „MITRE“.

7
DE
KOMBI-WINKEL-MODUS
Zum Schneiden von Kombinationswinkeln (Kranzleisten) benutzen Sie den Kombi-Winkel-Modus. Dafür
muss der Wert von Feder- (SPR) sowie der Eckwinkel im Gerät gespeichert werden. Dieses berechnet
dann die Gehrungs- und Schrägwinkel, die zum Einstellen einer Kombi-Gehrungssäge erforderlich sind.
Bitte beachten:

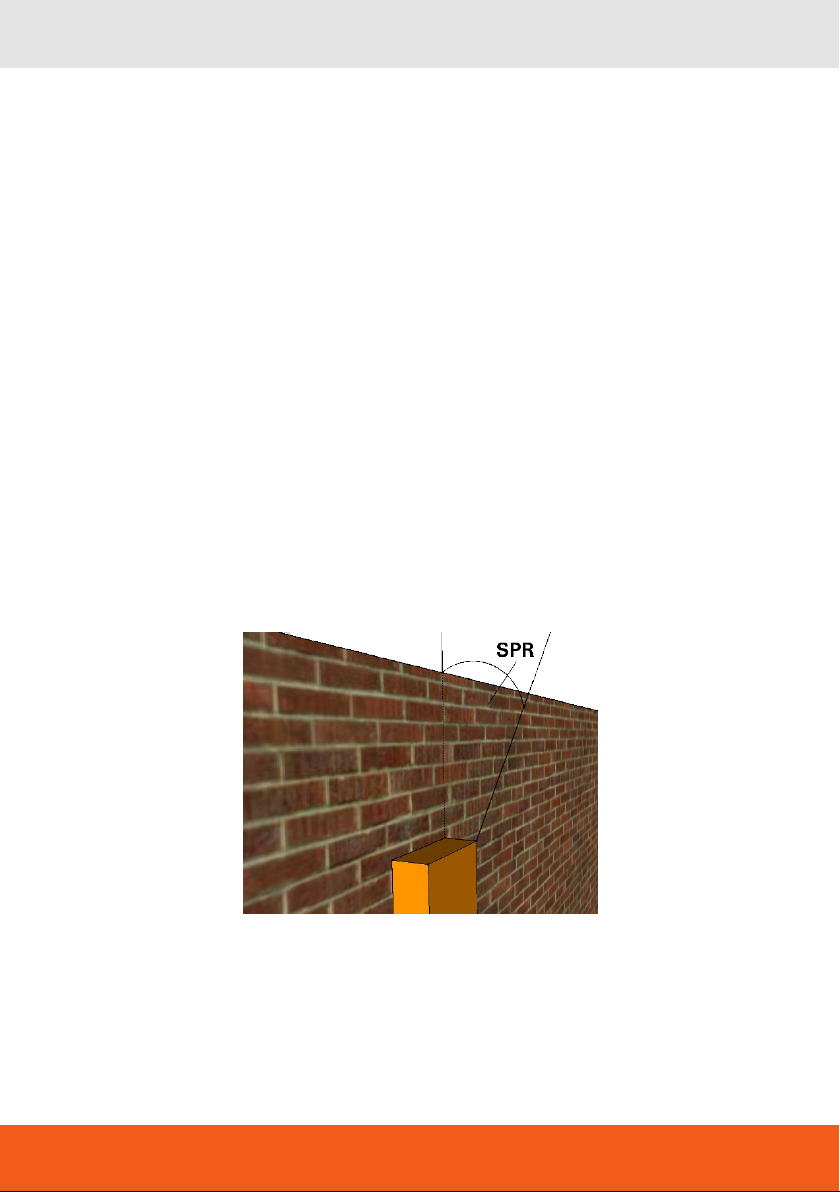

Wenn Sie den Federwinkel des zu bearbeitenden Gegenstandes nicht kennen, sollte dieser vorher
ermittelt werden (siehe Zusatzwinkel). Der Zusatzwinkel entspricht dem Federwinkel.
Schritt 1:
Starten Sie den Kombi-Winkel-Modus durch Drücken der Taste „MITRE“ (>2 Sek.). Die Anzeige SPR
blinkt, und der zuletzt gespeicherte SPR-Wert wird angezeigt.
Die Anzeige SPR hört auf zu blinken, und im Display wird wieder der aktive Winkel angezeigt.
Schritt 2:
Wenn der zuletzt gespeicherte Winkel nicht geändert werden muss, drücken Sie die Taste „MITRE“, um
mit dem nächsten Schritt fortzufahren.
Schritt 2a:
Wenn der zuletzt gespeicherte SPR-Wert geändert werden muss, stellen Sie den Winkel so ein, dass
der angezeigte Wert dem ermittelten Federwinkel entspricht. Dann halten Sie die Taste „MITRE“ kurz
gedrückt. Der angezeigte Winkel sowie SPR blinken einmal auf. Dieser Winkel ist nun als Federwinkel
(SPR) gespeichert.
Schritt 3:

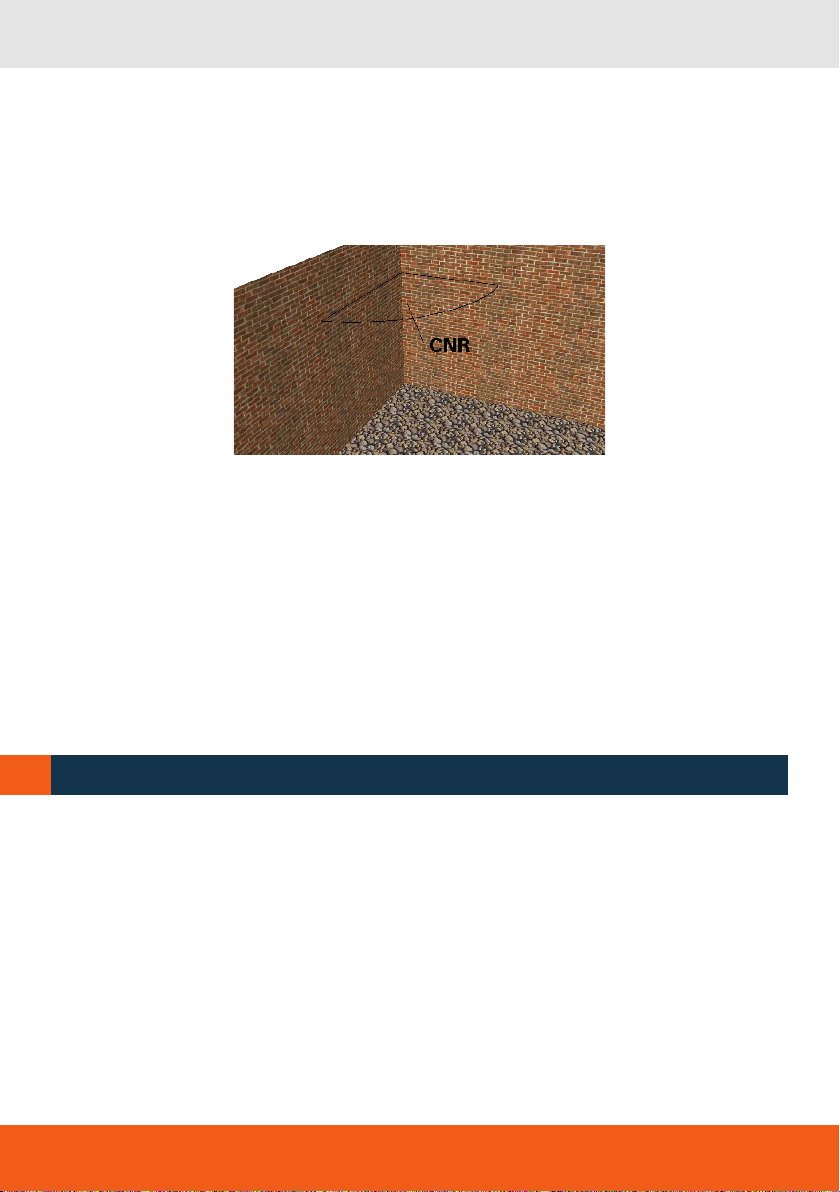

Falls der CNR-Wert noch nicht angezeigt wird, drücken Sie dieTaste „MITRE“. Die Anzeige CNR blinkt,
und der zuletzt gespeicherte CNR-Wert wird angezeigt.
Die Anzeige CNR hört auf zu blinken, und im Display wird wieder der aktive Winkel angezeigt.
Schritt 4:
Wenn der zuletzt gespeicherte Winkel nicht geändert werden muss, drücken Sie die Taste „MITRE“, um
mit dem nächsten Schritt fortzufahren.

8
DE
Schritt 4a:

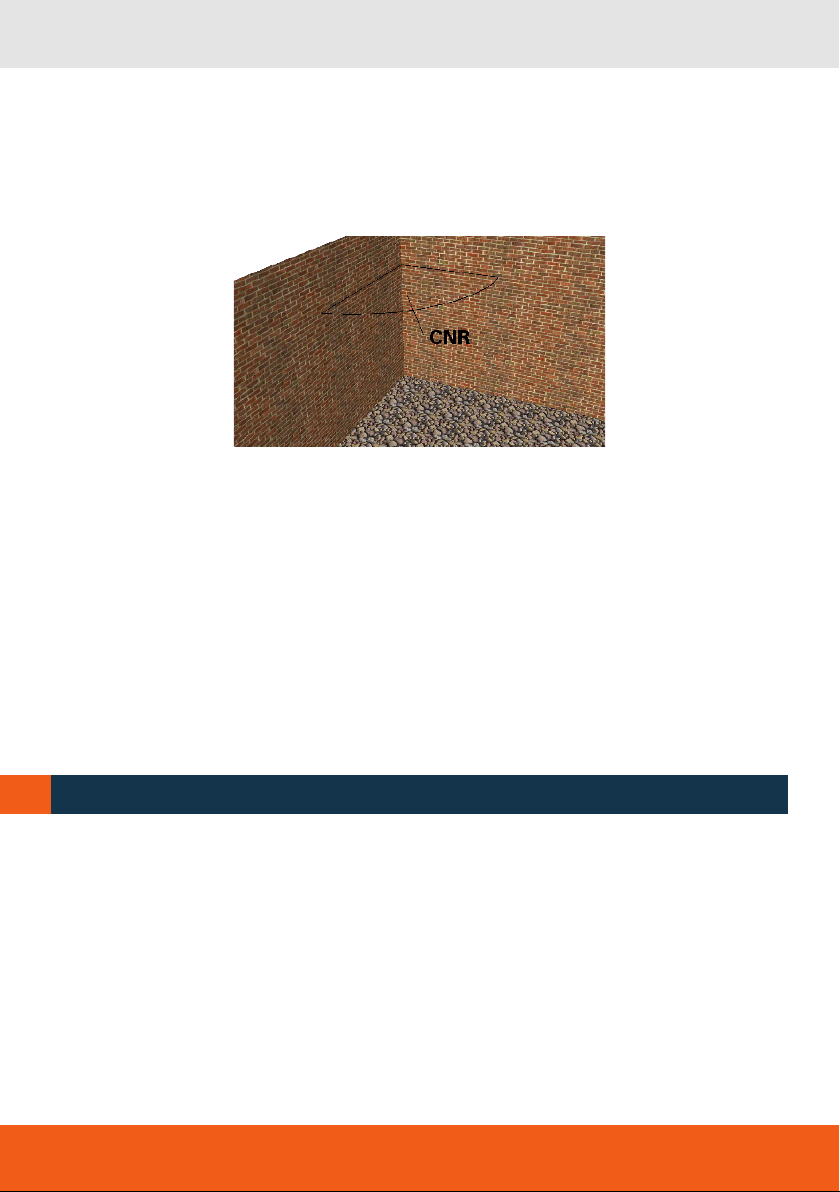

Wenn der zuletzt gespeicherte CNR-Wert geändert werden muss, stellen Sie den erforderlichen Winkel
durch Einstellen der Arme ein. Um den Winkel zu speichern, halten Sie die Taste „MITRE“ kurz ge-
drückt. Der angezeigte Winkel sowie CNR blinken einmal auf. Dieser Winkel ist nun als Eckwinkel (CNR)
gespeichert.
Schritt 5:
Wenn der MTR-Wert noch nicht angezeigt wird, drücken Sie die Taste „MITRE“. Nun erscheint der
errechnete Gehrungswinkel im Display, nach dem die Gehrungssäge eingestellt werden kann.
Schritt 6:
Drücken Sie kurz die Taste „MITRE“, um den BVL-Wert anzuzeigen. Nun wird der errechnete Schrägkan-
tenwinkel angezeigt, nach dem die Säge eingestellt werden kann.
Schritt 7:
Drücken Sie die Taste „MITRE“, um die gespeicherten Federwinkel, Eckwinkel und errechneten Geh-
rungs- und Schrägkantenwinkel nacheinander durchzugehen.
Um den Kombi-Winkel-Modus zu verlassen, halten Sie die „ON/OFF“ Taste kurz gedrückt.
SICHERHEITSHINWEISE
UMGANG UND PFLEGE
Messinstrumente generell sorgsam behandeln. Nach Benutzung mit weichem Tuch reinigen (ggfs. Tuch
in etwas Wasser tränken). Wenn das Gerät feucht war, sorgsam trocknen. Erst in den Koffer oder die
Tasche packen, wenn es absolut trocken ist. Transport nur in Originalbehälter oder -tasche.
G
UMSTÄNDE, DIE DAS MESSERGEBNIS VERFÄLSCHEN KÖNNEN
Große Temperaturveränderungen: Wenn das Gerät aus warmer Umgebung in eine kalte oder umgekehrt
gebracht wird, vor Benutzung einige Minuten warten.

9
DE
WARN- UND SICHERHEITSHINWEISE
· Richten Sie sich nach den Anweisungen der Bedienungsanleitung.
· Anleitung vor Benutzung des Gerätes lesen.
· Niemals das Gehäuse öffnen. Reparaturen nur vom autorisierten Fachhändler durchführen lassen
· Keine Warn- oder Sicherheitshinweise entfernen
· Gerät nicht in Kinderhände gelangen lassen.
CE-KONFORMITÄT
Das Gerät hat das CE-Zeichen gemäß den Normen EN 61326-1:2006 + 2-2:2006.
ELEKTROMAGNETISCHE VERTRÄGLICHKEIT
Es kann nicht generell ausgeschlossen werden, dass das Gerät andere Geräte stört (z.B. Navigationsein-
richtungen); durch andere Geräte gestört wird (z.B. elektromagnetische Strahlung bei erhöhter Feldstär-
ke z.B. in der unmittelbaren Nähe von Industrieanlagen oder Rundfunksendern).
GARANTIE
Die Garantiezeit beträgt zwei (2) Jahre, beginnend mit dem Verkaufsdatum. Die Garantie erstreckt sich
nur auf Mängel wie Material-oder Herstellungsfehler, sowie die Nichterfüllung zugesicherter Eigenschaf-
ten. Ein Garantieanspruch besteht nur bei bestimmungsgemäßer Verwendung. Mechanischer Verschleiß
und äußerliche Zerstörung durch Gewaltanwendung und Sturz unterliegen nicht der Garantie. Der Garan-
tieanspruch erlischt, wenn das Gehäuse geöffnet wurde. Der Hersteller behält sich vor, im Garantiefall
die schadhaftenTeile instand zusetzen bzw. das Gerät gegen ein gleiches oder ähnliches (mit gleichen
technischen Daten) auszutauschen. Ebenso gilt das Auslaufen der Batterie nicht als Garantiefall.
HAFTUNGSAUSSCHLUSS
1. Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsan-
leitung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwen-
der sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
2. Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung
sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.
3. Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch
Naturkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte
oder einer Verwendung außerhalb der üblichen Einsatzbereiche.
4. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geän-
derte oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt
oder die nicht mögliche Verwendung des Produktes verursacht wurden.
5. Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend
aus einer nicht anleitungsgemäßen Bedienung.
6. Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemäße Verwendung
oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

10
EN
Dear customer,
Thank you for your confidence in us having purchased a geo-FENNEL instrument.
This manual will help you to operate the instrument appropriately.
Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a
longtime and reliable operation.
geo-FENNEL
Precision by tradition.
Contents
1. Supplied with A
2. Features B
3. Installation of batteries C
4. Operating elements D
5. Display E
6. Operation F
7. Safety notes G
• Electronic Angle Measurer A-Digit 50 / A-Digit 75
• Batteries
• Padded bag
• User manual
SUPPLIED WITH
A

11
EN
Technical Data
Measuring range 0 ° - 225°
Digital angle accuracy ±0,1°
Resolution 0,05°
Accuracy of the vials 0,057° (1mm/m)
Operating temperature -10°C - +50° C
Power supply 2 x AAA Aklkaline
Operating time 100 h
Length (unfolded):
A-Digit 50 991 mm
A-Digit 75 1410 mm
Weight 0,9 kg (1,1 kg)
FEATURES
• Angle measurement
• Supplement angle
• Easy mitre angle
• Compound angle mode
• Available in 50 cm (Art-No. 650050) and 75 cm (Art-No. 650075)
C
Open the battery compartment cover on the reverse side of the instrument. Insert 2 x AAA Alkaline
batteries (ensure corret polarity). Close the battery compartment. The instrument is now ready for use.
When the battery status indicator starts blinking the instrument can be operated for another 2 hours.
INSTALLATION OF BATTERIES
B

12
EN
D

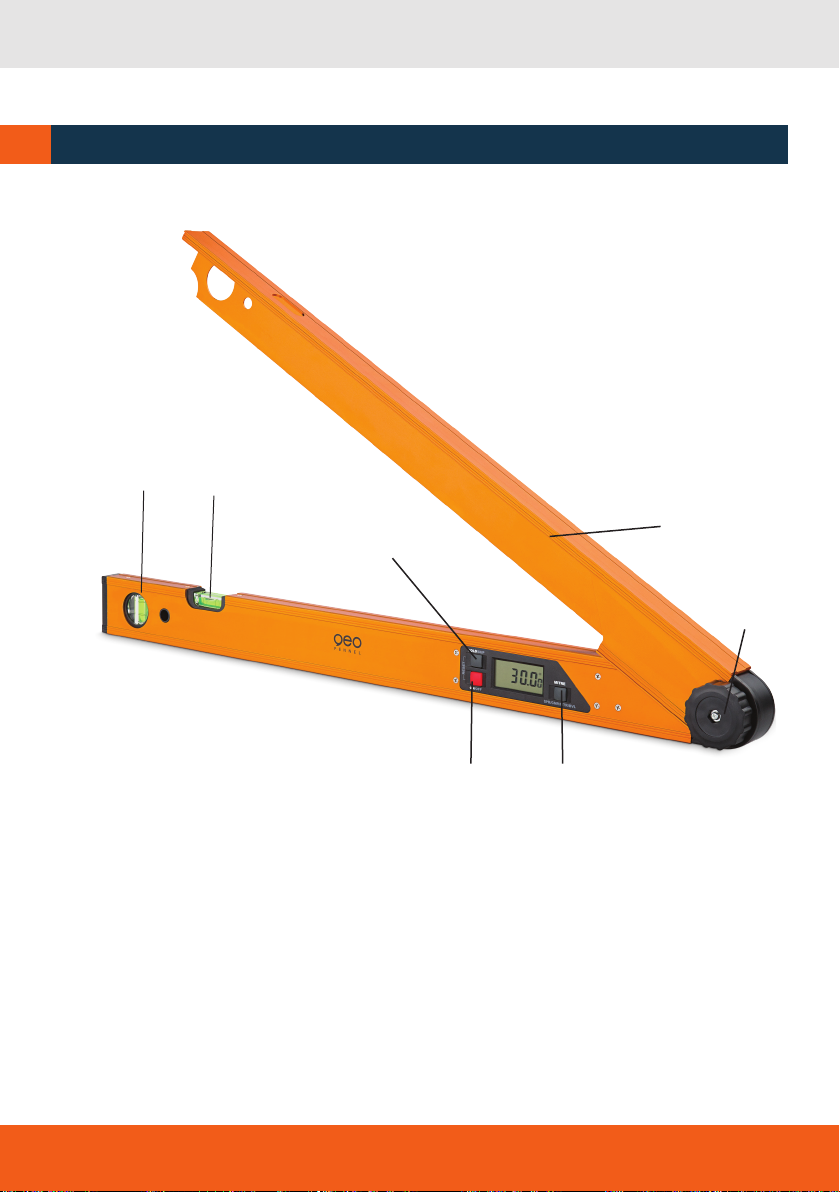

1. Horizontal vial
2. Vertical vial
3. HOLD/SUP (combined function key)
4. ON/OFF button
5. Adjustable arm
6. Locking screw
7. MITRE (combined angle mode key)
OPERATING ELEMENTS
1
3
4
5
6
7
2

13
EN
E
DISPLAY
SYMBOLS
1. Battery status indicator
2. SUP (supplemental angle mode)
3. HOLD (hold mode)
4. BVL (bevel display)
5. MTR (basic mitre angle display)
6. CNR (corner angle display)
7. SPR (spring angle display)
8. Angle display
F
OPERATION
POWER ON/OFF THE UNIT
Press the ON/OFF button to power on the unit and the background illumination.
After power on the unit automatically displays the angle measured between the arms in degrees (°).
Press the ON/OFF button for 2 seconds to power off the instrument.
After 1 minute without activity the background illumination will power off automatically.
After 5 minutes without activity the instrument will power off automatically.
1
8
2
3
4
5
6
7

14
EN
INVERT THE DISPLAY
Power on the instrument and press the ON/OFF button briefly – now the display can be read overhead.
Press the button briefly again to return to the standard display indication.
RE-CALIBRATE
The zero point can be re-calibrated at any time.The instrument should be re-calibrated especially before
carrying out important measurements.
Place the instrument on an even surface in unfolded position and power it on.
Press the buttons ON/OFF and HOLD/SUP simultaneously for 2 sec. to re-calibrate the zero point.
HOLD FUNCTION
Press the HOLD/SUP button briefly to activate the HOLD function.
Now the current value will be frozen and the HOLD symbol will appear in the display. Press the HOLD/
SUP button briefly again to release the value.
SUPPLEMENT ANGLE
Press the HOLD/SUP button for 2 sec. to enter into the supplement angle function. Now the supple-
ment angle (180°-X) can be read in the display and the “SUP” symbol appears.
Press the button again for 2 sec. to return to the standard measuring mode.
The supplement angle = 180° minus the current angle measured between the arms.
EASY MITRE ANGLE
Set the arms to the desired angle (= x) and press the “MITRE” button briefly. The display will show the
easy mitre angle (90° - ½ x). The display will be locked at that angle and the “MITRE” symbol appears in
the display.
Now the mitre saw can be set to the desired angle.
To return into the normal angle measuring mode again press the „MITRE“ button short.

15
EN
COMPOUND ANGLE MODE
For compound angles (cuts for crown molding) you will need to enter into the compound angle mode
and save the spring angle and the corner angle values into the memory.
The unit will then calculate the mitre angle and bevel angle values necessary to set up a compound
mitre saw.
Please note:
If you do not know the spring angle value of the item you are working with it is easier to measure it
before starting the compound angle mode (see supplement angle). The spring angle value matches the
supplement angle value.
Step 1:
Start the compound angle mode by pressing the MITRE“ button (>2 sec.). The SPR indicator will start
to flash and the SPR angle stored last is displayed. After 2 seconds the flashing will stop and the display
shows the current angle value.
Step 2:
If the SPR angle value stored does not need to be changed press the „MITRE“ button to advance to the
next step.
Step 2a:
If the SPR angle value stored needs to be changed set up the arms to the desired angle. Then press
the „MITRE“ button to save the new angle value.The indicator SPR and the saved angle value will
flash once to indicate that the new angle value has been stored into the memory as the spring angle
value(SPR).
Step 3:
If the CNR indicator is not yet displayed press the „MITRE“ button. The CNR indicator will start to flash
and the CNR angle value stored last is displayed. After 2 seconds the flashing will stop and the display
shows the current angle.
Step 4:
If the CNR angle value stored does not need to be changed press the „MITRE“ button to advance to
the next step.

16
EN
SAFETY NOTES
SPECIFIC REASONS FOR ERRONEOUS MEASURING RESULTS
Large fluctuation of temperature: If the instrument will be used in cold areas after it has been stored in
warm areas (or the other way around) please wait some minutes before carrying out measurements.
CARE AND CLEANING
Handle measuring instruments with care. Clean with soft cloth only after any use. If necessary damp
the cloth with some water. If the instrument is wet clean and dry it carefully. Pack it up only if it is per-
fectly dry. Transport in original container / case only.
G
Step 4a:
If the CNR angle value stored needs to be changed set up the arms to the desired angle. Then press
the „MITRE“ button to save the new angle value. The indicator CNR and the saved angle will flash once
to indicate that the new angle value has been stored into the memory as the corner angle value(CNR).
Step 5:
If the MTR indicator is not yet displayed press the „MITRE“„ button. Now the calculated mitre angle
value is displayed.The compound mitre saw can be set to that angle value.
Step 6:
Press the „MITRE“ button short to switch the display to the BVL indicator. The calculated bevel angle
value is shown in the display. Now the saw can be set accordingly.
Step 7:
Press the „MITRE“ button to cycle through the spring angle and the corner angle values stored and the
calculated mitre and bevel angles values.
Keep the „ON/OFF“ button pressed briefly at any time to exit the compound angle mode and to return
to the normal measuring mode.

17
EN
SAFETY INSTRUCTIONS
· Follow up the instructions given in the user manual.
· Carefully read the instruction manual before use
· Do not open the instrument housing. Repairs should be carried out by authorized workshops only.
Please contact your local dealer.
· Do not remove warning labels or safety instructions.
· Use the instrument for measuring jobs only.
· Keep the instrument away from children.
CE-CONFORMITY
The instrument has the CE mark according to EN 61326-1:2006 + 2-2:2006.
ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this instrument will disturb other instruments (e.g. navigation sys-
tems); will be disturbed by other instruments (e.g. intensive electromagnetic radiation nearby industrial
facilities or radio transmitters).
WARRANTY
This product is warranted by the manufacturer to the original purchaser to be free from defects in
material and workmanship under normal use for a period of two (2) years from the date of purchase.
During the warranty period, and upon proof of purchase, the product will be repaired or replaced (with
the same or similar model at manufacturers option), without charge for either parts or labour. In case
of a defect please contact the dealer where you originally purchased this product. The warranty will not
apply to this product if it has been misused, abused or altered. Without limiting the foregoing, leakage
of the battery, bending or dropping the unit are presumed to be defects resulting from misuse or abuse.
EXCEPTIONS FROM RESPONSIBILITY
1. The user of this product is expected to follow the instructions given in the user manual. Although
all instruments left our warehouse in perfect condition and adjustment the user is expected to
carry out periodic checks of the product’s accuracy and general performance.
2. The manufacturer, or its representatives, assumes no responsibility of results of a faulty or
intentional usage or misuse including any direct, indirect, consequential damage, and loss of
profits.
3. The manufacturer, or its representatives, assumes no responsibility for consequential damage,
and loss of profits by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third
party and/or a usage in other than usual conditions.
4. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of
profits due to a change of data, loss of data and interruption of business etc., caused by using the
product or an unusable product.
5. The manufacturer, or its representatives, assumes no responsibility for any damage, and loss of
profits caused by usage other than explained in the user manual.
6. The manufacturer, or its representatives, assumes no responsibility for damage caused by wrong
movement or action due to connecting with other products.

18
FR
Cher client,
Nous tenons à vous remercier pour la confiance que vous avez témoignée, par l‘acquisition de votre
nouvel instrument geo-FENNEL.
Les instructions de service vous aideront à vous servir de votre instrument de manière adéquate. Nous
vous recommandons de lire avec soin tout particulièrement les consignes de sécurité de ladite notice
avant la mise en service de votre appareil. Un emploi approprié est l‘unique moyen de garantir un fonc-
tionnement efficace et de longue durée.
geo-FENNEL
Precision by tradition.
Menu
1. Fournic avec A
2. Caractéristiques B
3. Alimentation en courant C
4. Description D
5. Écran E
6. Opération F
7. Consignes de sécurité G
• Lecteur d‘angle digital A-Digit 50 / A-Digit 75
• Piles
• Sacoche rembourrée
• Mode d‘emploi
FOURNI AVEC
A

19
FR
Données techniques
Plage de mesure 0 ° - 225°
Précision d‘angle numérique ±0,1°
Résolution 0,05°
Précision des nivelles 0,057° (1mm/m)
Plage de température -10°C - +50° C
Alimentation en courant 2 x AAA piles alcalines
Autonomie 100 h
Longueur (instrument déplié):
A-Digit 50 991 mm
A-Digit 75 1410 mm
Poids 0,9 kg (1,1 kg)
CARACTÉRISTIQUES
• Mesure d‘angle
• Équerre supplémentaire
• Fausse équerre simple
• Mode d‘angles combinés
• Disponible dans les longueurs 50 cm et 75 cm
C
Ouvrir le compartiment des piles et y mettre 2 x AAA piles alcalines (veiller à la polarité). Fermer le
compartiment des piles. L‘instrument est maintenant prêt à fonctionner.
Quand le voyant de l‘état des piles commence à clignoter l‘instrument peut encore travailler 2 heures.
ALIMENTATION EN COURANT
B

20
FR
D
1. Nivelle horizontale
2. Nivelle verticale
3. Bouton combiné HOLD/SUP
4. Bouton MARCHE/ARRÊT (ON/OFF)
5. Bras équerre réglable
6. Vis de fixation
7. Bouton MITRE (mode angle combiné)
DESCRIPTION
1
3
4
5
6
7
2
