geo-FENNEL FHT 100 User manual

BEDIENUNGSANLEITUNG
USER MANUAL
MODE D‘EMPLOI
www.geo-fennel.de
www.geo-fennel.com
www.geo-fennel.fr
DE | EN | FR
FHT 100

2
DE
Sehr geehrter Kunde,
vielen Dank für das Vertrauen, welches Sie uns beim Erwerb Ihres neuen geo-FENNEL-Gerätes ent-
gegengebracht haben. Dieses hochwertige Qualitätsprodukt wurde mit größter Sorgfalt produziert und
qualitätsgeprüft.
Die beigefügte Anleitung wird Ihnen helfen, das Gerät sachgemäß zu bedienen. Bitte lesen Sie ins-
besondere auch die Sicherheitshinweise vor der Inbetriebnahme aufmerksam durch. Nur ein sachge-
rechter Gebrauch gewährleistet einen langen und zuverlässigen Betrieb.
geo-FENNEL
Presicion by tradition.
Inhaltsverzeichnis
1. Bedienelemente A
2. Lieferumfang B
3. Bedienung C
4. Pflege und Wartung D
5. Sicherheitshinweise E

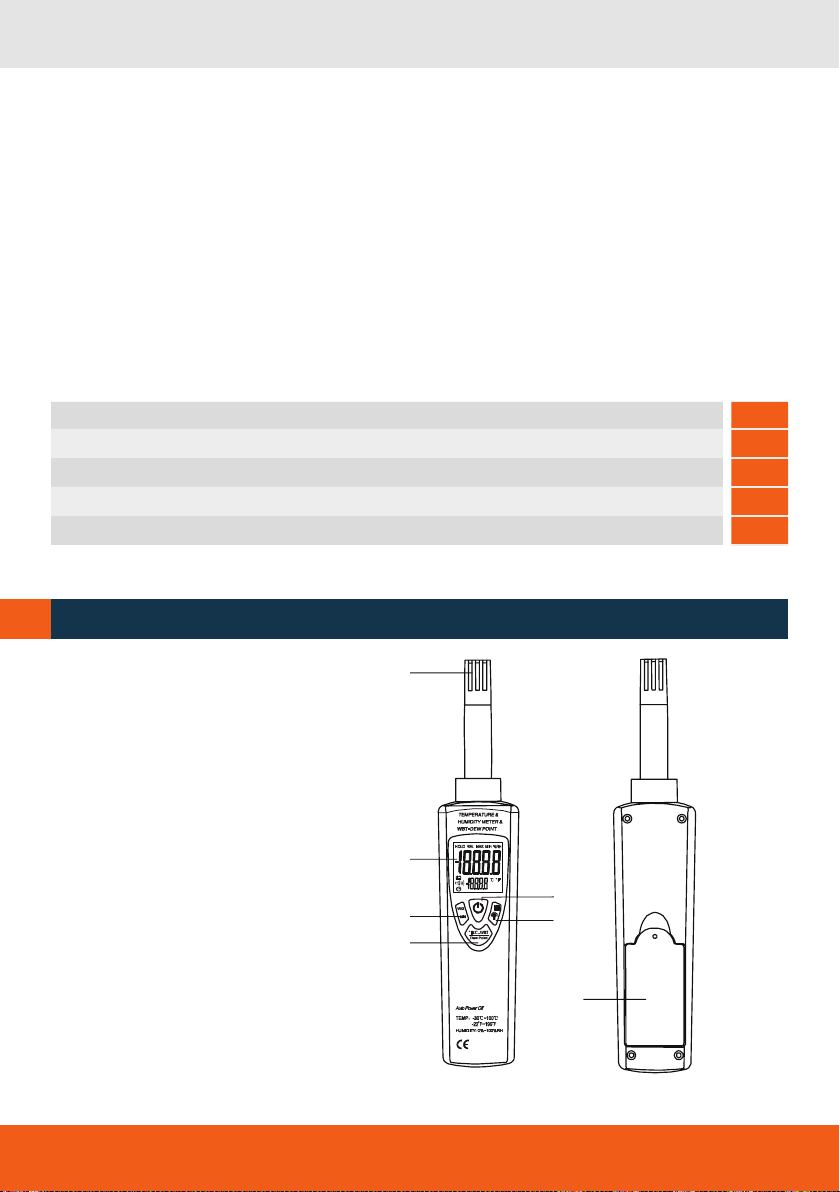

ABEDIENELEMENTE
1. Temperatur- /Feuchtigkeitsfühler
2. LCD-Display
3. MAX/MIN- Taste
4. Modus-Taste
5. ON/OFF-Taste
6. Beleuchtungs- + HOLD-Taste
7. Batteriefachdeckel
Dew Po int
Wet Bulb
1
2
3
4
5
6
7

3
DE
Technische Daten
Display Dig. LCD-Display, 2 Anzeigen, 4 1/2-stellig, mit Beleuchtung
Messfühler / Sensortyp Multisensor für Feuchtigkeit und Temperatur
Ansprechgeschwindigkeit Rel. Luftfeuchtigkeit – 10 sec. (90 %, 25°C Lufttemperatur)
Genauigkeit Angegebene Genauigkeit ist gültig für Umgebungsbedingungen
von 18 – 28 °C
Messzyklus 2,5 Messungen in der Sekunde
Arbeitsbedingungen 0 – 40°C, < 80 % rel. Luftfeuchtigkeit, keine Kondensation
Lagerbedingungen -10 bis + 60°C, < 80 % rel. Luftfeuchtigkeit, keine Kondensation
Batterieanzeige Anzeige im Display, wenn Batterie ausgetauscht werde muss
Auto Power off Gerät schaltet nach 15 Min. ohne Tastenbetätigung automatisch ab.
Stromversorgung 1 x 9 V Batterie (006P oder NB1604)
Abmessungen 225 x 45 x 34 mm
Gewicht 200 g
Messbereich Feuchtigkeit 0 % - 100 % rel. Luftfeuchtigkeit
• Genauigkeit +/- 2 % rel. Luftfeuchtigkeit (bei 25 °C, 20 – 80 %RH)
+/- 2,5 % rel. Luftfeuchtigkeit (in Bereichen außerhalb der o. g.)
Messbereich Temperatur -30 °C bis + 100°C
• Genauigkeit +/- 0,5 °C (bei 25 °C)
+/- 0,8 °C (in Bereichen außerhalb der o. g.)
Auflösung 0,01 % rel. Luftfeuchtigkeit, 0,01°C
Batterieanzeige Wenn die Batterie schwach wird, erscheint Anzeige
Messbereichsüberschreitung Anzeige OL erscheint, wenn außerhalb des angegebenen Messbereichs
• Thermo- / Hygrometer
• Etui
• Batterie
• Bedienungsanleitung
LIEFERUMFANG B

4
DE
· Mit der Taste „ON/OFF“ (5) wird das Gerät ein- bzw. ausgeschalten. Wenn 10 Minuten lang keine
Taste betätigt wird, schaltet sich das Gerät selber aus (Auto-OFF).
· Deaktivierung der Power-Off-Funktion:Taste (6) gedrückt halten, dann ON/OFF-Taste (5) drücken.
Wenn alle Display-Anzeigen aufleuchten,Tasten loslassen. Jetzt erscheint diese Anzeige im Dis-
play, und die Auto-Off-Funktion ist aktiv. Vorgang wiederholen um Auto-OFFFunktion zu deaktivieren.
· Halten Sie die Messsonde in die Messzone, und warten Sie, bis sich der gemessene Wert stabilisiert.
· Oben im Display wird ständig die relative Luftfeuchtigkeit angezeigt.
· Unten im Display wird dieTemperatur anzgezeigt. Drücken Sie die Modustaste (4) mehrmals um in
den jeweiligen Messmodus zu gelangen.
• Lufttemperatur in ° Celsius
• Taupunkt (Dewpoint) in ° Celsius
• Taupunkt (Dewpoint) in ° Fahrenheit
• Kondensationspunkt (WetBulb) in + ° Celsius
• Kondensationspunkt (WetBulb) in + ° Fahrenheit
• Lufttemperatur in ° Fahrenheit
· MAX/MIN: Drücken Sie „MAX/MIN“(3) um in den jeweiligen Modus MAX oder MIN zu gelangen
(nur per Hand einstellbar). Damit der Messvorgang innerhalb der gewünschten Messeinheit (°C,°F)
erfolgt, wählen Sie die passende Messeinheit, bevor Sie die MAX/MIN Taste (3) bedienen. Durch
einmaliges Drücken wählen Sie MIN, durch nochmaliges Drücken wählen Sie MAX. Um wieder in
den Ausgangsmodus zu gelangen, drücken Sie nochmals die Taste „MAX/MIN“ (3).
· DATA HOLD: Drücken Sie die Taste (6) um die DATA HOLD-Funktion zu aktivieren oder zu deakti-
vieren. Wenn diese Funktion aktiv ist, wird der aktuell gemessene Wert festgehalten. Wenn Sie die
Taste (3) wieder drücken, deaktivieren Sie die DATA HOLD-Funktion, und das Gerät ist wieder im
Messmodus.
· Halten Sie die Taste (6) für 2 Sekunden gedrückt um die die Hintergrundbeleuchtung einbzw. auszu-
schalten.
BEDIENUNG
C
PFLEGE UND WARTUNG
D
WECHSELN DER BATTERIE
Wenn dieses Zeichen im Display aufleuchtet, muss die Batterie ausgewechselt werden. Dazu öffnen
Sie den Batteriefachdeckel (7) auf der Rückseite und tauschen die Batterie gegen eine neue aus 9 V
Blockbatterie aus.
Warnung:
• Setzen Sie das Gerät keiner direkten Sonneneinstrahlung aus.
• Berühren Sie den Feuchtemessfühler nicht, und nehmen Sie keine Manipulationen daran vor.
• Dieses Messgerät ist ausschließlich zum Gebrauch an der Luft geeignet; es darf nicht mit Flüssig-
keiten in Kontakt kommen.

5
DE
E
SICHERHEITSHINWEISE
Die folgenden Sicherheitsbestimmungen müssen berücksichtigt werden um die Sicherheit aller Per-
sonen bei der Arbeit mit dem Multisensor zu gewährleisten:
· Bitte richten Sie sich nach den Anweisungen der Bedienungsanleitung
· Anleitung vor Benutzung des Gerätes lesen
· Reparaturen nur vom autorisierten Fachhändler durchführen lassen
· Keine Warn- oder Sicherheitshinweise entfernen
· Gerät nicht in Kinderhände gelangen lassen
· Gerät nicht in explosionsgefährdeter Umgebung betreiben
· Verwenden Sie das Instrument nie wenn es defekt aussieht oder sie glauben, es könnte nicht ein-
wandfrei funktionieren.
SICHERHEITSSYMBOLE
Zeigt an wenn der Anwender zwingend diese Bedienungsanleitung beachten muss.
GARANTIE
· Die Garantiezeit beträgt ein (1) Jahr, beginnend mit dem Verkaufsdatum.
· Die Garantie erstreckt sich nur auf Mängel wie Material oder Herstellungsfehler, sowie die Nichter-
füllung zugesicherter Eigenschaften.
· Ein Garantieanspruch besteht nur bei bestimungsgemässer Verwendung.
· Mechanischer Verschleiss und äusserliche Zerstörung durch Gewaltanwendung und Sturz unterlie-
gen nicht der Garantie. Ebenso gilt das Auslaufen der Batterie nicht als Garantiefall.
· Der Hersteller behält sich vor, im Garantiefall die schadhaftenTeile instand zusetzen bzw. das Gerät
gegen ein gleiches oder ähnliches (mit gleichen technischen Daten) auszutauschen.
HAFTUNGSAUSSCHLUSS
· Der Benutzer dieses Produktes ist angehalten, sich exakt an die Anweisungen der Bedienungsanlei-
tung zu halten. Alle Geräte sind vor der Auslieferung genauestens überprüft worden. Der Anwender
sollte sich trotzdem vor jeder Anwendung von der Genauigkeit des Gerätes überzeugen.
· Der Hersteller und sein Vertreter haften nicht für fehlerhafte oder absichtlich falsche Verwendung
sowie daraus eventuell resultierende Folgeschäden und entgangenen Gewinn.
· Der Hersteller und sein Vertreter haften nicht für Folgeschäden und entgangenen Gewinn durch Na-
turkatastrophen wie z.B. Erdbeben, Sturm, Flut, usw. sowie Feuer, Unfall, Eingriffe durch Dritte oder
einer Verwendung ausserhalb der üblichen Einsatzbereiche.
· Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn durch geänderte
oder verlorene Daten, Unterbrechung des Geschäftsbetriebes usw., die durch das Produkt oder die
nicht mögliche Verwendung des Produktes verursacht wurden.
· Der Hersteller und sein Vertreter haften nicht für Schäden und entgangenen Gewinn resultierend aus
einer nicht anleitungsgemässen Bedienung.
· Der Hersteller und sein Vertreter haften nicht für Schäden, die durch unsachgemässe Verwendung
oder in Verbindung mit Produkten anderer Hersteller verursacht wurden.

6
EN
Dear customer,
Thank you for your confidence in us having purchased a geo-FENNEL instrument.
This manual will help you to operate the instrument appropriately.
Please read the manual carefully - particularly the safety instructions. A proper use only guarantees a
longtime and reliable operation.
geo-FENNEL
Precision by tradition.
AKEYPAD
1. Humidity / Air Temperature Probe
2. LCD Display
3. MAX/ MIN Button
4. °F, °C, Dew Point, Wbt Select Button
5. Power ON/OFF Button
6. HOLD /Backlight Button
7. Battery Compartment
Dew Po int
Wet Bulb
1
2
3
4
5
6
7
Contents
1. Keypad A
2. Supplied with B
3. Operation C
4. Care and cleaning D
5. Saftey instructions E

7
EN
Technical Data
Display Large 4-1/2 dual digital LCD display with backlight
Sensor Type A single chip relative humidity and temperature multi sensor modu-
le comprising a calibrated digital output.
Response Time %RH:10S (90% at +25° still air)
Accuracy Note Accuracy is specified for the following ambient temperature range:
64 to 82°F (18 to 28°C)
Sampling Rate 2,5 samples per second
Operating Conditions 0 – 40°C, < 80 % RH, non-condensing
Storage Conditions -10 bis + 60°C, < 80 % RH, non-condensing
Batterieanzeige Anzeige im Display, wenn Batterie ausgetauscht werde muss
Auto Power off Meter automatically shuts down after approx.15 minutes of inactivity
Power supply 1 x 9 V batterie (006P or NB1604)
Size 225 x 45 x 34 mm
Weight 200 g
Humidity 0 % - 100 % RH
• Humidity Accuracy +/- 2 % RH (at 25 °C, 20 – 80 %RH)
+/- 2,5 % RH (at other ranges)
Temperature -30 °C at + 100°C
• Air Temperature Accuracy +/- 0,5 °C (at 25 °C)
+/- 0,8 °C (at other ranges)
Resolution 0,01 % RH, 0,01°C
Low Battery Indication is displayed when the battery voltage drops below the opera-
ting level.
Over-range OL mark indication
• Digital Humidity andTemperature Meter
• Battery
• Case
• Users’ manual
SUPPLIED WITH B

8
EN
· Turn the meter power ON/OFF.
· To override Auto Power Off function (Non-Sleep Mode): Firstly press hold/backlight button, then
press power button. After the full display appears, release both buttons. lcon “ ” will not shown on
the LCD. The unit will not auto power off now.
· Hold the probe in the area to be tested & allow adequate time for readings to stabilize.
· Press °F, °C, dew point, WBT select Button to enter select °F, °C, dew point Wet Bulb Measurement.
WET BULB is the evaporation temperature at the current humidity. DEW POINT is the temperature
at which humidity condenses.
· Read the Relative Humidity and AirTemperature, dew point temperature wet bulb temperature
· MAX/ MIN Button: Press MAX/MIN button to enter MAX, MIN Recording mode (manual range
only). Select the proper range before selecting MAX MIN to ensure that the MAX/MIN reading will
not exceed the testing range. Press once to select MIN. Press again to select MAX. Press and hold
the Button for over 2 second to turn off MAX, MIN Recording.
· DATA HOLD: Press Hold/backlight Button to enter hold function.The reading will be held when Data
Hold button is pressed.
· Press Hold/backlight Button for over 2 seconds to turn on or off backlight function.
OPERATION
C
CARE AND CLEANING
D
BATTERY REPLACEMENT
If the sign appears on the LCD display, it indicates that the battery should be replaced. Open the
battery case and replace the exhausted battery with new battery. (1 x 9V battery NEDA 1604, 6F22 or
equivalent).
Warning:
• Do not immerse the probe in liquid; it is intended for use in air only.
• Don’t expose the sensor to direct sunlight ( in solation ).
• Don’t touch or manipulate the sensor.

9
EN
E
SAFTEY INSTRUCTIONS
· Please follow up instructions given in operators’ manual.
· Carefully read users’ manual before operation.
· Do not open instrument housing. Repairs should be carried out by authorized workshops only.
Please contact your local dealer.
· Use the instrument for measuring humidity contents of surfaces of construction material only.
· Do not remove warning labels or safety instructions.
· Keep instrument away from children.
· Do not use instrument in explosive environment.
· It cannot be completely excluded that this instrument will disturb other instruments or will be distur-
bed by other instruments.
· During operation avoid contact with scanner. Contact could lead to injuries.
WARRANTY
· This product is warranted by the manufacturer to the original purchaser to be free from defects in
material and workmanship under normal use for a period of 1 year from the date of purchase.
· During the warranty period, and upon proof of purchase, the product will be repaired or replaced
(with the same or similar model at manufacturers option), without charge for either parts or labour.
· In case of a defect please contact the dealer where you originally purchased this product.
· The warranty will not apply to this product if it has been misused, abused or altered.
· Without limiting the foregoing, leakage of the battery, bending or dropping the unit are presumed to
be defects resulting from misuse or abuse.
EXCEPTIONS FROM RESPONSIBILITY
· The user of this product is expected to follow the instructions given in operators’ manual. Although
all instruments left our warehouse in perfect condition and adjustment the user is expected to carry
out periodic checks of the product’s accuracy and general performance.
· The manufacturer, or its representatives, assumes no respon-sibility of results of a faulty or intentio-
nal usage or misuse including any direct, indirect, consequential damage, and loss of profits.
· The manufacturer, or its representatives, assumes no respon-sibility for consequential damage, and
loss of profits by any disaster (earthquake, storm, flood etc.), fire, accident, or an act of a third party
and/or a usage in other than usual conditions.
· The manufacturer, or its representatives, assumes no respon-sibility for any damage, and loss of
profits due to a change of data, loss of data and interruption of business etc., caused by using the
product or an unusable product.
· The manufacturer, or its representatives, assumes no respon-sibility for any damage, and loss of
profits caused by usage other than explained in the users‘ manual.
· The manufacturer, or its representatives, assumes no respon-sibility for damage caused by wrong
movement or action due to connecting with other products.

10
FR
Cher client,
Nous tenons à vous remercier pour la confiance que vous avez témoignée, par l‘acquisition de votre
nouvel instrument geo-FENNEL.
Les instructions de service vous aideront à vous servir de votre instrument de manière adéquate. Nous
vous recommandons de lire avec soin tout particulièrement les consignes de sécurité de ladite notice
avant la mise en service de votre appareil. Un emploi approprié est l‘unique moyen de garantir un fonc-
tionnement efficace et de longue durée.
geo-FENNEL
Precision by tradition.
ADÉSCRIPTION
1. Détecteur pyrométrique / détecteur
hygrométrique
2. LCD-Display
3. Bouton MAX/MIN
4. Bouton mode
5. Bouton ON/OFF
6. Touche d’éclairage + HOLD
7. Logement de piles
Dew Po int
Wet Bulb
1
2
3
4
5
6
7
Contenu
1. Déscription A
2. LIvré comme suit B
3. Utilisation C
4. Entretien et maintenance D
5. Notices de sécurité E

11
FR
Données techniques
Display Ecran numérique LCD, deux affichages, 4½ positions, avec éclairage
Type de détecteur Multisensor pour humidité et température
Vitesse de réponse humidité rel. de l’air – 10 sec. (90 %, 25°C temp. de l’air)
Précision La précision indiqué est valable pour des conditions ambiantes
de 18°C à 28°C.
Cycle de mesure 2,5 mesures/seconde
Conditions de travail 0 – 40°C, < 80 % humidité rel. de l’air, sans condensation
Conditions de remisage -10 bis + 60°C, < 80 % humidité rel. de l’air, sans condensation
Affichage de pile affichage à l’écran lorsque la pile doit être remplacée
Auto Power off Appareil se met automatiquement hors circuit après 15 min. sans
actionnement de touche
Alimentation en courant Pile 1 x 9 V (006P ou NB1604)
Dimension 225 x 45 x 34 mm
Poids 200 g
Plage de mesure humidité 0 % - 100 % humidité rel. de l’air
• Précision +/- 2 % humidité rel. de l’air (de 25 °C, 20 – 80 %RH)
+/- 2,5 % humidité rel. de l’air (dans les plages hors valeurs
indiquées ci-dessus)
Plage de mesure température -30 °C à + 100°C
• Précision +/- 0,5 °C (à 25 °C)
+/- 0,8 °C (dans les plages hors valeurs indiquées ci-dessus)
Résolution 0,01 % humidité rel. de l’air, 0,01°C
Affichage de pile est affiché à l’écran lorsque la charge de la pile est faible
Dépassement plage de mesure OL est affiché lorsque la valeur se trouve hors de la plage de mesure
indiquée
• Thermo- / Hygromètre
• Étui
• Pile
• Mode d’emploi
LIVRÉ COMME SUIT B

12
FR
· La touche „ON/OFF“ (5) permet de mettre l’instrument en marche (en circuit) ou de l’arrêter (hors
circuit) Lorsque aucune touche n’est actionnée durant 15 minutes, l’instrument est automatique-
ment mis hors circuit (Auto-OFF).
· Désactivation de la fonction Power-Off: maintenir la touche (6) pressée, puis presser la touche ON/
OFF (5) relâcher les deux touches lorsque toutes les indications s’allument à l’écran ; le symbole
s’affiche à présent à l’écran et la fonction Power-Off est alors activée ; répéter l’opération pour
désactiver la fonction Power-Off.
· Maintenir le détecteur de mesure dans la zone à tester et attendre que la valeur de mesure se soit
stabilisée.
· La valeur de l’humidité relative de l’air est affichée en permanence en haut de l’écran.
· La valeur de la température de l’air est affichée en bas de l’écran ; presser plusieurs fois la touche de
mode (4) pour passer sur le mode de mesure momentanément désiré.
• Température de l’air en ° Celsius
• Point de rosée (Dewpoint) en ° Celsius
• Point de rosée (Dewpoint en ° Fahrenheit
• Point de condensation (Wetbulb) en + ° Celsius
• Point de condensation (Wetbulb) en + ° Fahrenheit
• Température de l’air en ° Fahrenheit
· MAX/MIN: presser „MAX/MIN HOLD“ (3) pour choisir le mode de mesure momentané MAX ou
MIN (réglage manuel seulement) ; pour que la séquence de mesure se fasse dans l’unité de mesure
désirée (%RH, °F, °C), choisir l’unité de mesure adéquate avant de presser la touche MAX/MIN (3).
Afin de revenir au mode de départ, presser à nouveau la touche MAX/MIN (3).
· DATA HOLD: maintenir la touche (3) pressée durant au moins 2 sec. pour activer ou désactiver la
fonction DATA HOLD lorsque cette fonction est activée, la valeur mesurée reste figée à l’écran ; en
pressant à nouveau la touche (3) durant 2 sec. la fonction DATA HOLD est désactivée et l’instrument
est à nouveau en mode de mesure.
· Maintenir la touche (6) pressée durant 2 secondes pour mettre en ou hors circuit l’éclairage de fond.
UTILISATION
C
ENTRETIEN ET MAINTENANCE
D
CHANGER DE PILES
est affiché à l’écran lorsque la charge de la pile est faible et qu’il faut la remplacer. Pour cela, ouvrir le
compartiment de pile sur la face arrière et remplacer l’ancienne pile par une nouvelle pile monobloc de 9V.
Attention:
• Ne jamais exposer le détecteur hygrométrique directement à un rayonnement solaire, ne pas le
toucher avec les mains et n’effectuer aucune manipulation sur lui.
• Cet instrument de mesure doit être utilisé uniquement dans de l’air et ne jamais être mis en contact
avec un liquide.

13
FR
E
NOTICES DE SÉCURITÉ
Il faut respecter toutes les prescriptions de sécurité suivantes pour garantir la sécurité de toute person-
ne devant travailler avec le Thermo-/Hygromètre digital:
· Prière de respecter les instructions fournies dans le mode d’emploi du niveau
· Lire ces instructions avant d’utiliser l’instrument
· Faire exécuter les réparations éventuelles uniquement par un spécialiste autorisé
· Ne pas enlever les indications d’avertissement et de sécurité portées sur le niveau
· Eviter que l’instrument ne soit touché ou manipulé par des enfants
· Ne pas utiliser le niveau dans un milieu à risque d’explosions.
· Ne jamais utiliser l’instrument s’il semble présenter une anomalie ou ne pas devoir fonctionner
normalement.
SYMBOLES DE SÉCURITÉ
Indique l’obligation pour l’opérateur de respecter les présentes instructions de service.
GARANTIE
· La durée de garantie est de un (1) ans à partir de la date d’achat
· Cette garantie ne couvre que les défauts tels que le matériel défectueux ou les anomalies de fabrica-
tion, ainsi que le manque des propriétés prévues.
· Le droit à la garantie n’est valable que si l’utilisation du niveau a été conforme aux pre scriptions.
· En sont exclus l’usure mécanique et un endommagement externe par suite d’usage de la force et/
ou d’une chute.
· Dans un cas couvert par la garantie, le fabricant se réserve le droit de remettre en état les éléments
défectueux ou d’échanger l’instrument par un autre identique ou similaire (possédant les mêmes
caractéristiques techniques).
EXCLUSION DE LA RESPONSABILITE
· L’utilisateur de ce produit est tenu de respecter ponctuellement les instructions du mode d’emploi.
· Tous les instruments ont été très soigneusement vérifiés avant leur livraison. Toutefois, l’utilisateur
devra s’assurer de la précision de ce niveau avant chaque emploi
· Le fabricant et son représentant déclinent toute responsabilité dans le cas d’une utilisation incor-
recte ou volontairement anormale ainsi que pour les dommages consécutifs en découlant, tout
comme pour les bénéfices non réalisés
· Le fabricant et son représentant déclinent toute responsabilité pour les dommages consécutifs et
les bénéfices non réalisés par suite de catastrophes naturelles, comme p.ex. tremblement de terre,
tempête, raz de marée etc. ainsi que d’incendie, accident, intervention malintentionnée d’une tierce
personne, ou encore dus à une utilisation hors du domaine d’application normal de l’instrument.
· Le fabricant et son représentant déclinent toute responsabilité pour les dommages et les bénéfices
non réalisés par suite de modification ou perte de données, interruption du travail de l’entreprise
etc., à savoir les dommages qui découlent du produit lui-même ou de la non-utilisation du produit.
· Le fabricant et son représentant déclinent toute responsabilité pour les dommages et les bénéfices
non réalisés par suite d’une manoeuvre non-conforme aux instructions.
· Le fabricant et son représentant déclinent toute responsabilité pour les dommages et les bénéfices non
réalisés qui découlent d’une utilisation inadéquate ou en liaison avec des produits d’autres fabricants.

geo-FENNEL GmbH
Kupferstraße 6
D-34225 Baunatal
Tel. +49 561 / 49 21 45
Fax +49 561 / 49 72 34
[e-mail]
www.geo-fennel.de
Technische Änderungen vorbehalten.
All instruments subject to technical changes.
Sous réserve de modifications techniques.
Precision by tradition.
08/2013
