geo-FENNEL FL 45 User manual

Manual Utilizare
Users‘ manual
Linii laser incrucisate - automate
Fully Automatic Laser Cross Level
FL 45

KITUL DE LIVRARE
Nivela laser liniara FL 45, set baterii, suport perete/
trepied, minitrepied, tinta magnetica, ochelari laser
cutie transport captusita, manual utilizare.
Optional:Receptor FR 55 / FR 55-M
KIT CONSISTS OF
Laser Cross Level FL 45, set of batteries, floor-/
wall mount, mini tripod, magnetic target, laser
glasses, padded carrying bag, operator‘ manual.
Optional: receiver FR 55 / FR 55-M
FUNCTII FUNCTIONS
Projection of one horizontal laser line, two ver-
tical laser lines, plumb down beam and laser
cross to the ceiling.
DATE TEHNICE
Domeniu autonivelare ± 3°
Precizie ± 3 mm / 10 m
Domeniul de lucru
fara receptor 20m
cu receptor 30m
Timp operare baterii 12h**
Sursa alimentare 3 x AA Alcaline
baterii
Dioda laser 3 x 635 nm
Temperatura operare -10°C bis +45°C
Clasa laser 2
Greutate 1,0 kg
*depinde de lumina din camera
** depinde de numarul de linii pornite
TECHNICAL DATA
Self-levelling range ± 3°
Accuracy ± 3 mm / 10 m
Working range
without receiver
with receiver
Operating time 12 h**
Power supply 3 x AA Alkaline
batteries
Visible laser diodes 3 x 635 nm
Temperature range -10°C bis +45°C
Laser class 2
Weight 1,0 kg
*depending on room illumination
**depending on number of laser lines switched on
2
Proiectie o linie orizontalãcu laser, douã
verticale linii laser, fascicul de plumb în jos þi
cruce cu laser la tavan.

3

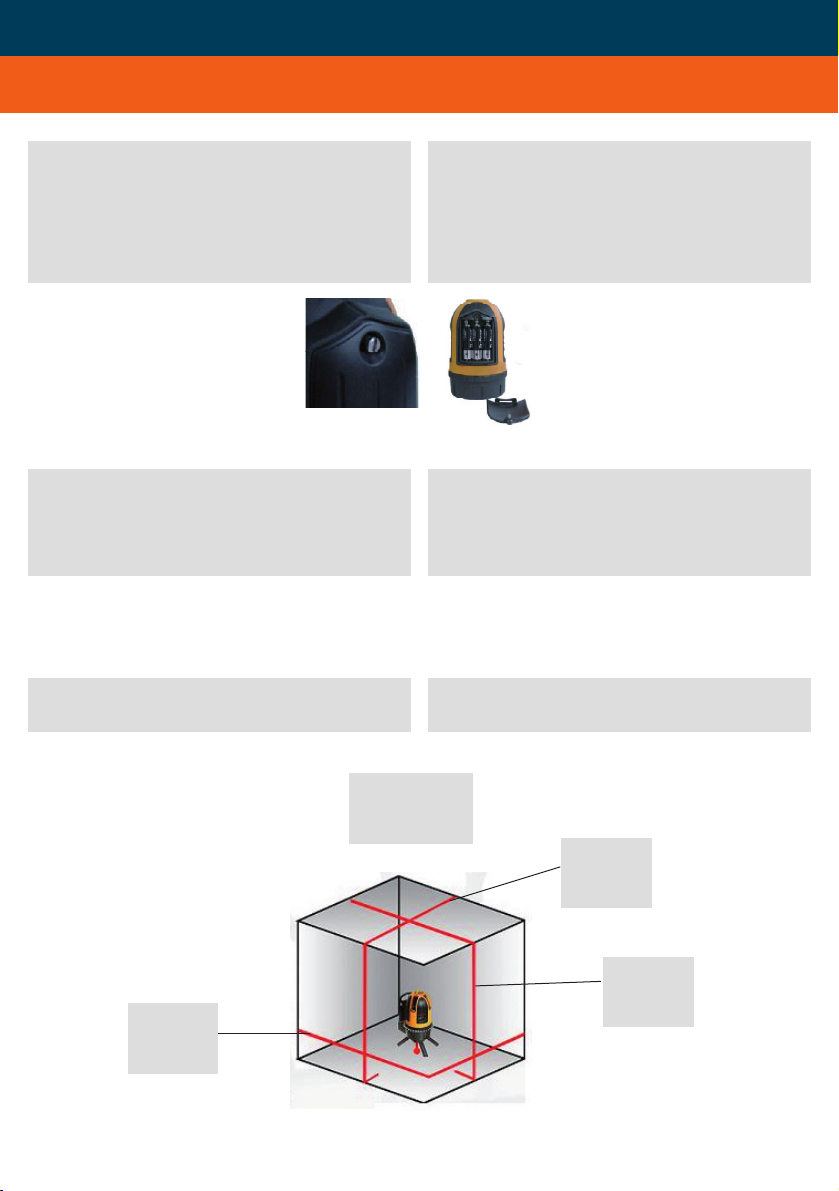

STATUS BATERII
Atunci cand LED-ul din dreptul comutatorului
on/off clipeste, trebuiesc inlocuite bateriile.
BATTERY STATUS
If ON / OFF LED is blinking the batteries have
to be replaced.
INLOCUIRE BATERII CHANGE OF BATTERIES
Loosen locking screw and open battery com-
partment. Put in 3 x AA Alkaline batteries.
Close battery compartment and tighten locking
screw.
COMUTARE LINII LASER SWITCHABLE LASER LINES
H-LINIE
H-LINE
V1-LINIE
V1-LINE
V2-LINIE
V2-LINE
Toate Liniile
ALL LINES
Slãbiþi þurubul de blocare si deschideti
compartimentul de baterii. Puneti înauntru 3 x baterii
alcaline AA. Închideþi compartimentul pentru baterii
þi strângeþi þurubul de blocare

4
TASTATURA
A) LED - Pornit/Oprit
B) Linie laser verticala - pornit/oprit
C) Linie laser orizontala pornit/oprit
D) Comutare mod Puls - receptor
E) LED Puls mod
KEYPAD
A) ON / OFF LED
B) Vertikal laser lines on/off
C) Horizontal laser line on/off
D) Reception mode on/off
E) Reception mode LED

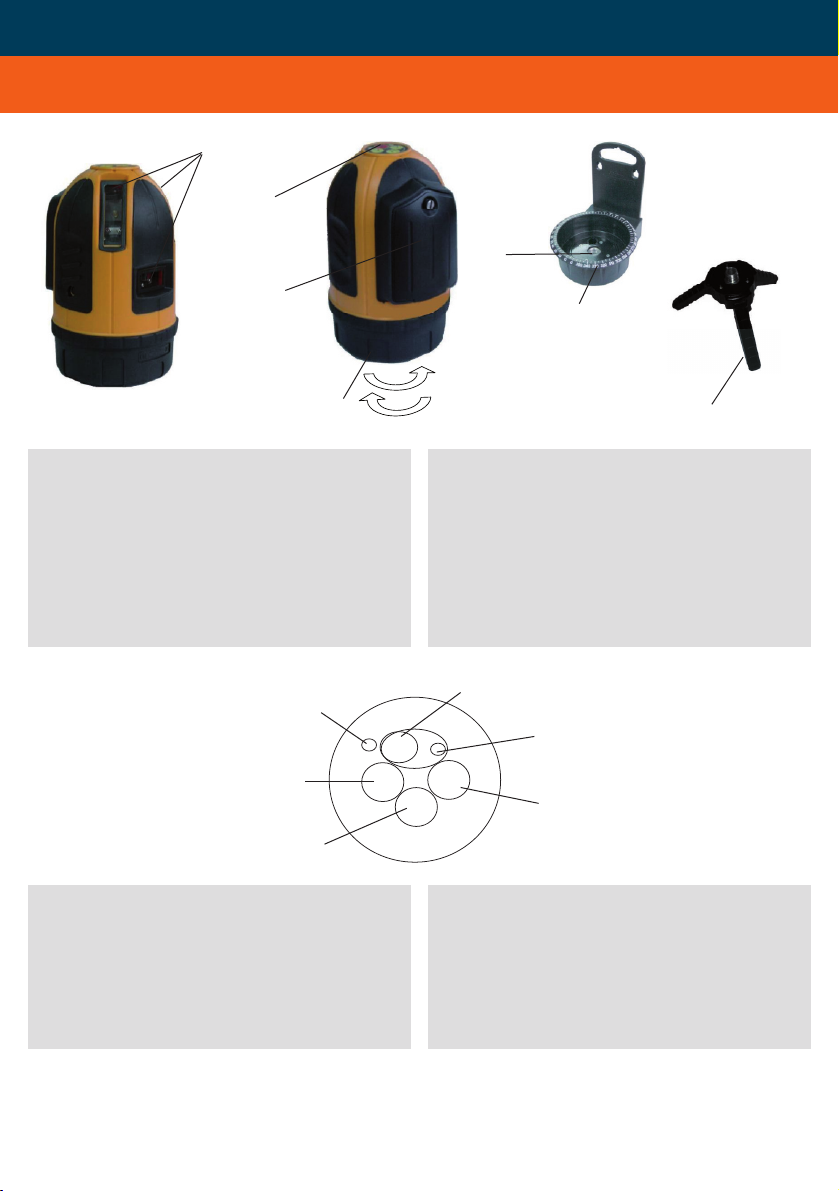

CARACTERISTICI
1) Fereastra emisie laser (3)
2) Tastatura
3) Capac compartiment baterii
4) Comutator Pornit/Oprit / Blocare pendul
5 5/8“-conector
6) 360°-cerc gradat
7) Ministativ
FEATURES
1) Laser emitting windows (3)
2) Keypad
3) Battery compartment cover
4) ON / OFF switch / compenator lock
5) 5/8“-thread
6) 360° circle reading
7) Mini tripod
1
5
6
7
2
3
4
A
C
B
D
E
H
V1 V2
P
B

5
OPERAREA OPERATION
Set up the tripod/wall mount of the unit to
a) builder‘s tripod or floor-to-ceiling pillar
(5/8“ thread)
b) to a wall: there are three screw eyes on
the mount through which unit can be fixed
c) mini tripod supplied with.
Switch on: ON <- -> OFF
Turn the base (4) in position „ON“ (position
„OFF“ = shut off the unit).
Put the instrument into the tripod/wall mount.
A visual alarm (blinking lines) indicates the in-
strument was set up outside of compensator
range of ± 3°. Set up instrument on a more
even surface.
Switch on laser lines according to instructions
shown under point „Keypad“.
•
•
•
•
4
Configuraþi suportul trepied / perete al unitatea
la: a) trepied constructor sau stâlp podea-la-
plafon (5 / 8 "filet)
b) la un perete: sunt trei ochiuri surub ochi
montare prin care unitatea poate fi stabilitã
c) trepied mini furnizat împreunã.
Porniþi: ON <- -> OFF Rotiþi baza (4) în poziþia
"ON" (poziþia "OFF" = opriþi unitatea).
Puneþi instrumentul în suport trepied / perete.
O alarmãvizualã(linii intermitente) indicã
faptul ca instrumentul a fost înfiinþat în afara
gamei de compensare ± 3 °. Configuraþi
instrumentul pe o suprafaþãmai dreapta .
Comutaþi pe linii cu laser în conformitate cu
instrucþiunile prezentate la punctul "tastaturã".

6

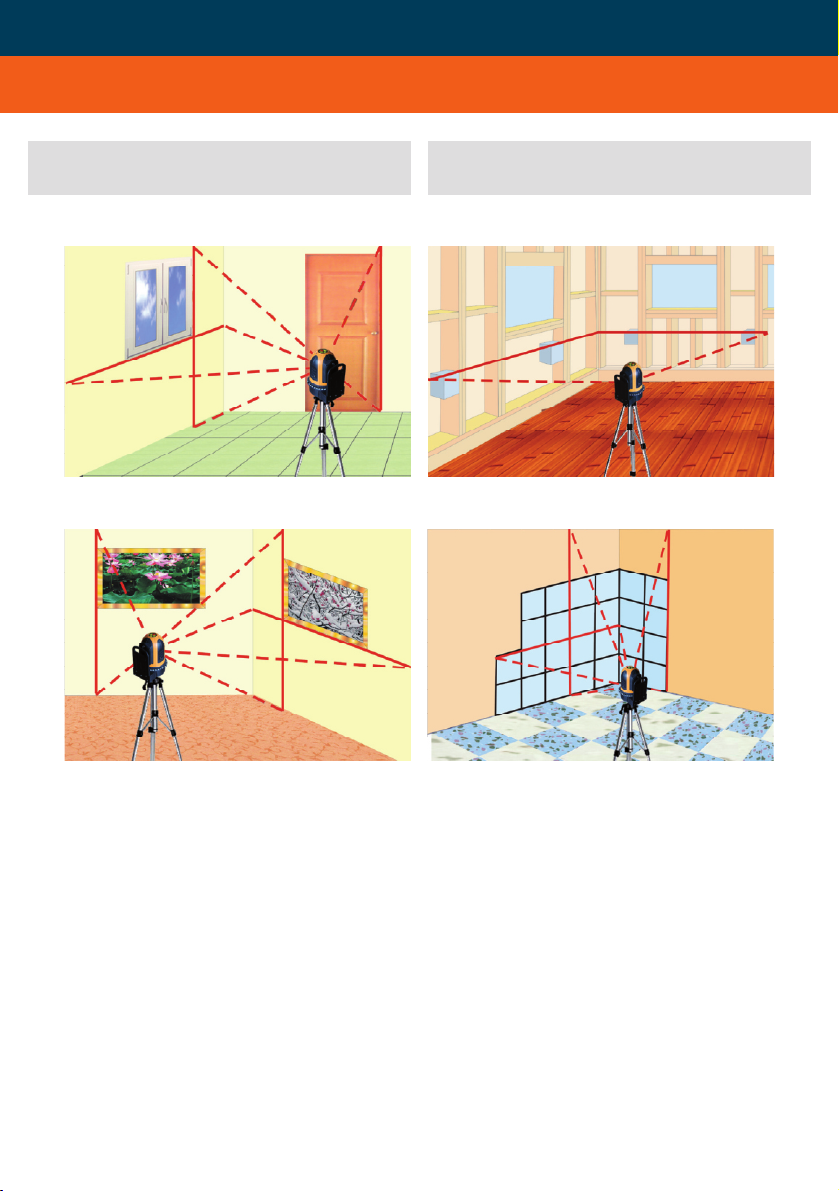

APLICATII DEMONSTRATIVE APPLICATION DEMONSTRATION

7

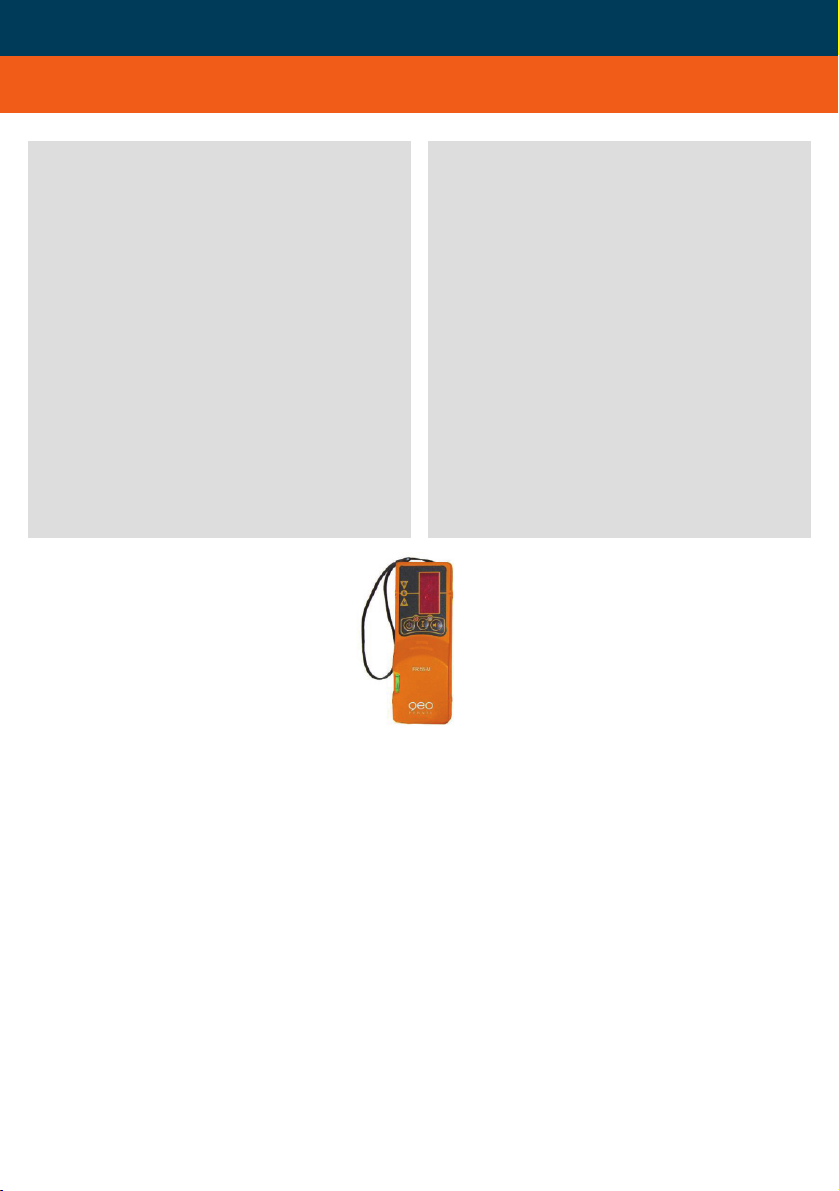

UTILIZARE RECEPTOR (OPTIONAL)
USE WITH RECEIVER (OPTIONAL)
To prolong the working range or at unfavoura-
ble light conditions FL 40-4Liner can be
with the optional receiver FR 55 / FR 55-M
(not included in this kit).
Press button „P“ (operating lamp besides the
button is illuminated) to change to receiver
mode. Receiver FR 55 / FR 55-M can now de-
tect the signal of FL 45 (the visibility of the
laser lines is weaker in this mode).
The working range can be extended up to XX m
by use of the receiver. More detailed informa-
tion you will find in users‘ manual of FR 55-M
(ref. no. 500520).
Pentru a prelungi intervalul de lucru sau in
condiþii de luminã nefavorabile FL 40-4Liner
poate fi utilizat cu receptorul opþional FR 55-M
sau FR 55 (nu sunt incluse în acest kit).
Apasati butonul "P" (lângã lampã de operare,
butonul este aprins) pentru a schimba la
receptor Mod. Receptor FR 55-M, FR 55,
poate detecta acum semnalul domeniului FL
40-4Liner (vizibilitatea liniilor laser este mai
slabã în acest mod).
Domeniul de lucru poate fi extins pânã la 60
de metri de utilizand receptorul

8
VERIFICARE PRECIZIE ACCURACY CHECK
Set up instrument in the middle of two walls
which are about 5 m apart. Press buttons H and
V1. Mark a visible laser cross on one wall. Turn
unit to opposite wall and mark a laser cross.
Repeat measurements with distance of about
0.6 m to one wall and about 4.4 m to second
wall. Deviation between two measurements
taken from the centre and two measurements
taken at 0.6 m and 4.4 m must not exceed
3 mm.
Testing accuracy of horizontal line (end to
end)
Set up instrument about 5 m from a wall. Press
buttons H and V1. Mark laser cross on the wall.
Turn instrument until the laser cross has moved
about 2.5 m to the left side and check if hori-
zontal line is within ± 2 mm of laser cross
marked on wall. Repeat measurement by tur-
ning instrument to the right side
Testing accuracy of vertical line (end to end)
Set up instrument about 5 m from a wall. Fix
a plumb line of 2.5 m length to the wall, using
a plumb bob. Press button V1 and bring laser
line into coincidence with the plumb line. Devi-
ation between laser line and plummet cord from
top to bottom must not exceed ± 1.5 mm.
Configuraþi instrumentul în mijlocul dintre douã
ziduri care sunt de aproximativ 5 m distanta .
Apãsaþi butoanele H si V1. Marcati o cruce laser
vizibil pe un perete. Rotiþi unitate de la peretele
opus si marcati o cruce laser.
Se repetãmãsurãtorile cu distanþãde aproximativ
0,6 m de la un perete si aproximativ 4,4 m de al
doilea perete. Deviaþia dintre doua masuratori
luate de la centru þi douãmãsurãtori luate la 0,6
m si 4,4 m nu trebuie sãdepãþeascã3 mm.
Precizie Testarea linie orizontalã(de la la capat la
capat)
Configuraþi instrumentul la circa 5 m de un
perete. Apãsaþi butoanele H si V1. Marcati laser
crucea pe perete. Rotiþi instrumentul pânãcând
cruce laser s-a mutat aproximativ 2,5 m, spre
partea stângãþi verificaþi dacãorizontalãLinia
este în limitele de ± 2 mm dintre crucea laser
marcatãpe perete. Repetati mãsurarea prin
rotirea instrumentului spre partea dreapta
Precizie Testarea linie verticalã(un capãt la altul)
Configuraþi instrumentul la circa 5 m de un
perete. Fixati o linie verticala la 2,5 m lungime de
perete, folosind un fir cu Plumb. Apãsaþi butonul
V1 þi aduceti laser de linie în coincidenþãcu firul
cu plumb. Abaterea între linia de centrare laser si
cablul dintre partea de sus si jos, nu trebuie sã
depãþeascã± 1,5 mm.

9
CARE AND CLEANING
Please handle measuring instruments with care.
Clean with soft cloth only after any use. If
necessary damp cloth with some water.
If instrument is wet clean and dry it carefully.
Pack it up only if it is perfectly dry.
Transport in original container / case only.
CURATARE SI INTRETINERE
NOTA: NOTE:
During transport base no. 5 must be set to po-
sition „OFF“. Disregard may lead to damage of
compensator.
Utilizarea preconizatã a instrumentul INTENDED USE OF INSRUMENT
The instrument emits a visible laser beam in
order to carry out the following measuring
tasks (depending on instrument):
Setting up heights, horizontal and vertical
planes, right angles and plumbing points.
SPECIFIC REASONS FOR ERRONEOUS
MEASURING RESULTS
Measurements through glass or plastic win-
dows;
dirty laser emitting windows;
after instrument has been dropped or hit.
Please check accuracy.
Large fluctuation of temperature: If instrument
will be used in cold areas after it has been
stored in warm areas (or the other way round)
please wait some minutes before carrying out
measurements.
•
•
•
•
-Vãrugãm sãmanuiti instrumente de masurare cu
grijã.
-Curãtati cu o cârpãmoale dupãorice utilizare.
Dacãeste necesar , folositi o cârpãumedãcu
puþinãapã.
-În cazul în care instrumentul este umed curatati-l þi
uscati-l cu atenþie.
-Impachetati-l numai dacãacesta este perfect
uscat. Transportul, în ambalajul original / numai el.
Pe timpul transportului, baza nr.5 trebuie setata
pe pozitia inchis „OFF“
Nerespectarea poate duce la daune ale
compensatorului.
Instrumentul emite raze laser vizibile in vederea
efectuarii de masurari in mai multe aplicatii.
Stabilire inaltimi, planuri orizontale si verticale,
unghiuri drepte, transfer puncte
Motivele specifice pentru rezultatele
masurate eronat
- Mãsurãtorile prin sticlãsau Ferestre din
plastic;
-Ferestre care emit laserul murdare.
-Dupãce instrumentul a fost scãpat pe jos sau
lovit. Vãrugãm sãverificaþi acurateþea.
-Fluctuaþie mare de temperaturã: în cazul în
care instrumentul va fi utilizat în zone reci dupã
ce a fost depozitat în zonele calde (sau invers),
vãrog, aþteptaþi câteva minute înainte de
efectuarea mãsurãtorilor.

COMPATIBILITATE ELECTROMAGNETICA (EMC) ELECTROMAGNETIC ACCEPTABILITY (EMC)
It cannot be completely excluded that this in-
strument will disturb other instruments (e.g.
navigation systems);
will be disturbed by other instruments (e.g.
intensive electromagnetic radiation nearby
industrial facilities or radio transmitters).
•
•
CONFORMITATE CE
Instrumentul este marcat CE in acord cu normele
EN 61326:1997, EN 55022, EN 61000-4-2/-3.
CE-CONFORMITY
Instrument has CE-mark according to
EN 61326: 1997, EN 55022, EN 61000-
4-2/-3.
10

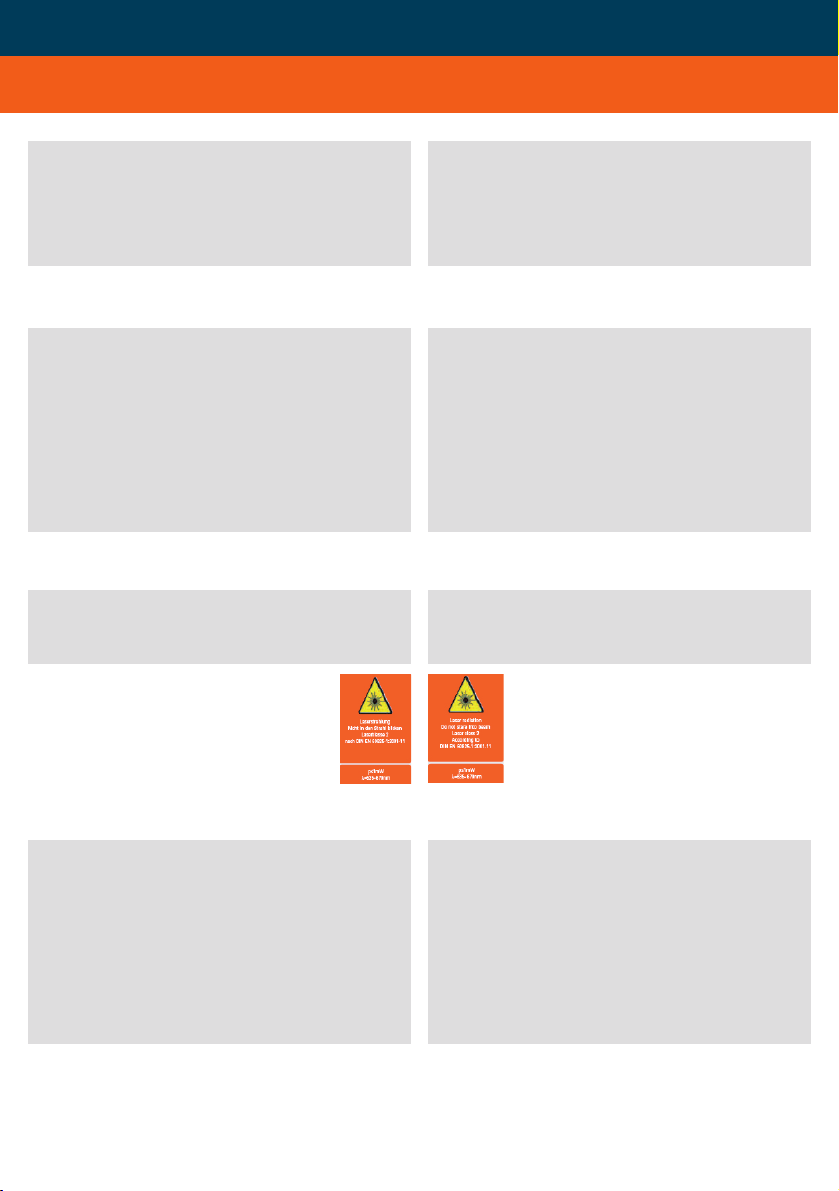

Laser class 2 warning labels on the laser
instrument.
Clasificatie Laser Laser classification
The instrument is a laser class 2 laser product
according to DIN IEC 60825-1:2003-10.
It is allowed to use unit without further safety
precautions.
Eye protection is normally secured by aversion
responses and the blink reflex.
-Nu poate fi complet exclus cãacest
instrument va deranja alte instrumente (de
exemplu, sisteme de navigaþie)
-va fi deranjat de cãtre alte instrumente (de
exemplu, intensiv electromagnetice radiaþii în
apropiere instalaþii industriale sau emiþãtoare
radio).
Etichete de avertizare pentru instrument cu laser
Clasa 2
Instrumentul este un laser clasa 2 de produse laser
în conformitate cu DIN IEC 60825-1:2003-10. Este
permisãutilizarea unitãþii fãrãsiguranþã
suplimentarã, sau mãsuri de precauþie.
Protecþia ochilor este în mod normal garantate de
aversiune gesturilor þi reflexul de clipire.

GARANTIE WARRANTY
This product is warranted by the manufacturer
to the original purchaser to be free from defects
in material and workmanship under normal use
for a period of two (2) years from the date of
purchase.
During the warranty period, and upon proof of
purchase, the product will be repaired or re-
placed (with the same or similar model at manu-
facturers option), without charge for either parts
or labour.
In case of a defect please contact the dealer
where you originally purchased this product.
The warranty will not apply to this product if
it has been misused, abused or altered. With-
out limiting the foregoing, leakage of the batte-
ry, bending or dropping the unit are presumed
to be defects resulting from misuse or abuse.
11
INSTRUCTIUNI SIGURANTA SAFETY INSTRUCTIONS
Please follow up instructions given in opera-
tors’ manual.
Do not stare into beam. Laser beam can lead
to eye injury. A direct look into the beam
(even from greater distance) can cause da-
mage to your eyes.
Do not aim laser beam at persons or animals.
The laser plane should be set up above eye
level of persons.
Use instrument for measuring jobs only.
Do not open instrument housing. Repairs should
be carried out by authorized workshops only.
Please contact your local dealer.
Do not remove warning labels or safety in-
structions.
Keep instrument away from children.
Do not use instrument in explosive environ-
ment.
Vãrugãm sãurmaþi instrucþiunile date pana
acum în manualul. de instructiuni
Nu priviþi în fascicul. Fascicul laser poate duce
la leziuni oculare. O privire directãîn fascicul
(chiar de la mare distanþã) poate provoca
daune la ochii. dvs.
Nu tintiti raza laser asupra persoanelor sau
animalelor. Planul cu laser ar trebui sãfie
înfiinþat deasupra nivelului ochilor persoanelor.
Utilizaþi instrument de mãsurare la locuri de
muncã.
Nu deschideþi carcasa instrumentului.
Reparatia ar trebui sãfie efectuatãde cãtre
atelierele autorizate . Vãrugãm sãcontactaþi
distribuitorul dvs. local.
Nu scoateþi etichetele de avertizare sau
instrucþiuni de siguranþã.
Pãstraþi instrumentul departe de copii.
Nu utilizaþi instrumentul în mediu exploziv
-Acest produs este garantat de cãtre producãtor
cãtre cumpãrãtorul iniþial sãfie liber de defecte
de material si manoperã, în condiþii normale de
utilizare pentru o perioadãde doi (2) ani de la
data cumpãrãrii.
-În timpul perioadei de garanþie, si la
prezentarea dovezii de cumpãrare, produsul va
fi reparat sau înlocuit (cu aceeasi sau model
similar la alegerea producãtorului), fãrãplatã, fie
pentru piese sau manopera.
-În cazul unui defect vãrugãm sãcontactaþi
distribuitorul în cazul în care aþi cumpãrat iniþial
acest produs.Garanþia nu se va se aplicãla
acest produs, în cazul în care a fost utilizat în
mod abuziv, abuzat sau modificat. fãrãlimitarea
cele de mai sus, scurgerile de baterie, indoire
sau renuntarea la unitatea de sunt considerate a
fi defecte care rezultãde utilizare
necorespunzãtoare sau abuzivã.

EXCEPTII PRIVIND RESPONSABILITATEA EXCEPTIONS FROM RESPONSIBILITY
The user of this product is expected to follow
the instructions given in operators’ manual.
Although all instruments left our warehouse
in perfect condition and adjustment the user is
expected to carry out periodic checks of the
product’s accuracy and general performance.
The manufacturer, or its representatives,
assumes no responsibility of results of a faul-
ty or intentional usage or misuse including any
direct, indirect, consequential damage, and loss
of profits.
The manufacturer, or its representatives,
assumes no responsibility for consequential
damage, and loss of profits by any disaster
(earthquake, storm, flood etc.), fire, accident,
or an act of a third party and/or a usage in
other than usual conditions.
The manufacturer, or its representatives,
assumes no responsibility for any damage, and
loss of profits due to a change of data, loss of
data and interruption of business etc., caused
by using the product or an unusable product.
The manufacturer, or its representatives,
assumes no responsibility for any damage, and
loss of profits caused by usage other than ex-
plained in the users‘ manual.
The manufacturer, or its representatives,
assumes no responsibility for damage caused
by wrong movement or action due to connec-
ting with other products.
02/2009
-Utilizatorul acestui produs este de aþteptat sã
urmeze instrucþiunile date în manualul de
utilizare Deþi toate instrumentele aflate in
depozit sunt în stare perfectãþi ajustate
utilizatorul este de aþteptat sãefectueze
verificãri periodice ale produsului privind precizia
þi performanþa generalã.
-Producãtorul, sau reprezentanþii sãi, nu îþi
asumãresponsabilitatea de rezultatelor unei
utilizãrii defectuoase sau intenþionate sau de
abuz inclusiv orice directa sau indirecta, daune,
þi pierderi de profit.
-producãtorul, sau reprezentanþii sãi, nu îþi
asumãresponsabilitatea pentru consecinþe
daune, þi pierderi de profit de cãtre orice
dezastru (cutremur, furtuna, inundatii etc),
incendiu, accident, sau un act de o treime partid
þi / sau o utilizare în alte decât de obicei condiþii.
-producãtorul, sau reprezentanþii sãi, nu îþi
asumãresponsabilitatea pentru orice
deteriorarea þi pierderea de profit din cauza unei
schimbare a datelor, pierdere de date þi
întreruperea de afaceri etc, cauzatãde utilizarea
produsului sau a unui produs inutilizabile.
-producãtorul, sau reprezentanþii sãi, nu îþi
asumãresponsabilitatea pentru orice
deteriorarea þi pierderea de profit cauzatãde
altãutilizare decât explicat în manualul
-producãtorul, sau reprezentanþii sãi, îþi asumã
nici o responsabilitate pentru daune cauzate de
miþcarea greþite sau de acþiune din cauza
pentru conectarea cu alte produse.
