Geo-fennel Fl 210a User manual

Bedienungsanleitung

Users‘ manual

Rotationslaser

Rotating Laser Level

FL 210A / FLG 210A-Green

LIEFERUMFANG

Rotationslaser FL 210A, Empfänger FR 45 mit

Halteklammer, Akku und Ladegerät, Wand-/

Bodenauflage, Fernbedienung, magnetische

Zieltafel, Lasersichtbrille,Kunststoffkoffer, Be-

dienungsanleitung

FLG 210A-Green: wie FL 210A - nur ohne

FR 45; Empfänger FRG 45-Green optional

KIT CONSISTS OF

Rotating Laser Level FL 210A, receiver FR 45

with clamp for levelling staff, rechargeable

battery and charger, floor-/wall mount, remote

control, magnetic target, laser glasses, con-

tainer, user‘s manual

FLG 210A-Green: same as FL 210A - but with-

out FR 45; receiver FRG 45-Green optional

FUNKTIONEN

Selbstnivellierender Rotationslaser für horizon-

tale (vollautomatisch) und vertikale (manuell)

Anwendungen im Innen- und Außenbereich.

Durch gut sichtbaren Laserstrahl und Scanning-

funktion bestens geeignet für den Innenausbau.

FUNCTIONS

Self levelling rotating laser for horizontal (fully

automatic) and vertical (manual) applications

indoors and outdoors. Its clearly visible laser

beam and scanning function makes it ideally

suited for interior finishing work.

TECHNISCHE DATEN

Selbstnivellierbereich ± 3,5°

Genauigkeit

horizontal ± 1,0 mm/10 m

vertikal ± 1,5 mm/10 m

 ReichweitemitFR45Ø ≥400m

Punktfunktion

(ohne Empfänger)

rote Diode ca. 50 m*

grüne Diode ca. 80 m*

Scanning

(ohne Empfänger)

rote Diode ca. 30 m*

grüne Diode ca. 40 m*

Scanningwinkel 0°, 20°, 40°

Rotierend

(ohne Empfänger) Ø

rote diode ca. 40 m*

grüne Diode ca. 60 m*

Rotationsgeschwindigkeit 150, 200, 250,

300 U/Min.

Betriebsdauer

rote Diode 15h NiMH / 25h

Alkaline Batterie

grüne Diode 12h NiMH / 20h

Alkaline Batterie

Stromversorgung 1 x C 6,4V NiMH

TECHNICAL DATA

Self levelling range ± 3,5°

Accuracy

horizontal ± 1,0 mm/10 m

vertical ± 1,5 mm/10 m

 Workingrangew.FR45Ø ≥400m

Not rotating

w/o receiver

red diode approx. 50 m*

green diode approx. 80 m*

Scanning

(w/o receiver)

red diode approx. 30 m*

green diode approx. 40 m*

Range scan angle 0°, 20°, 40°

Rotating

(w/o receiver) Ø

red diode approx. 40 m*

green diode approx. 60 m*

Rotating speed 150, 200, 250,

300 rpm

Operating time

red diode 15h NiMH / 25h

Alkaline battery

green diode 12h NiMH / 20h

Alkaline battery

Power supply 1 x C 6,4V NiMH

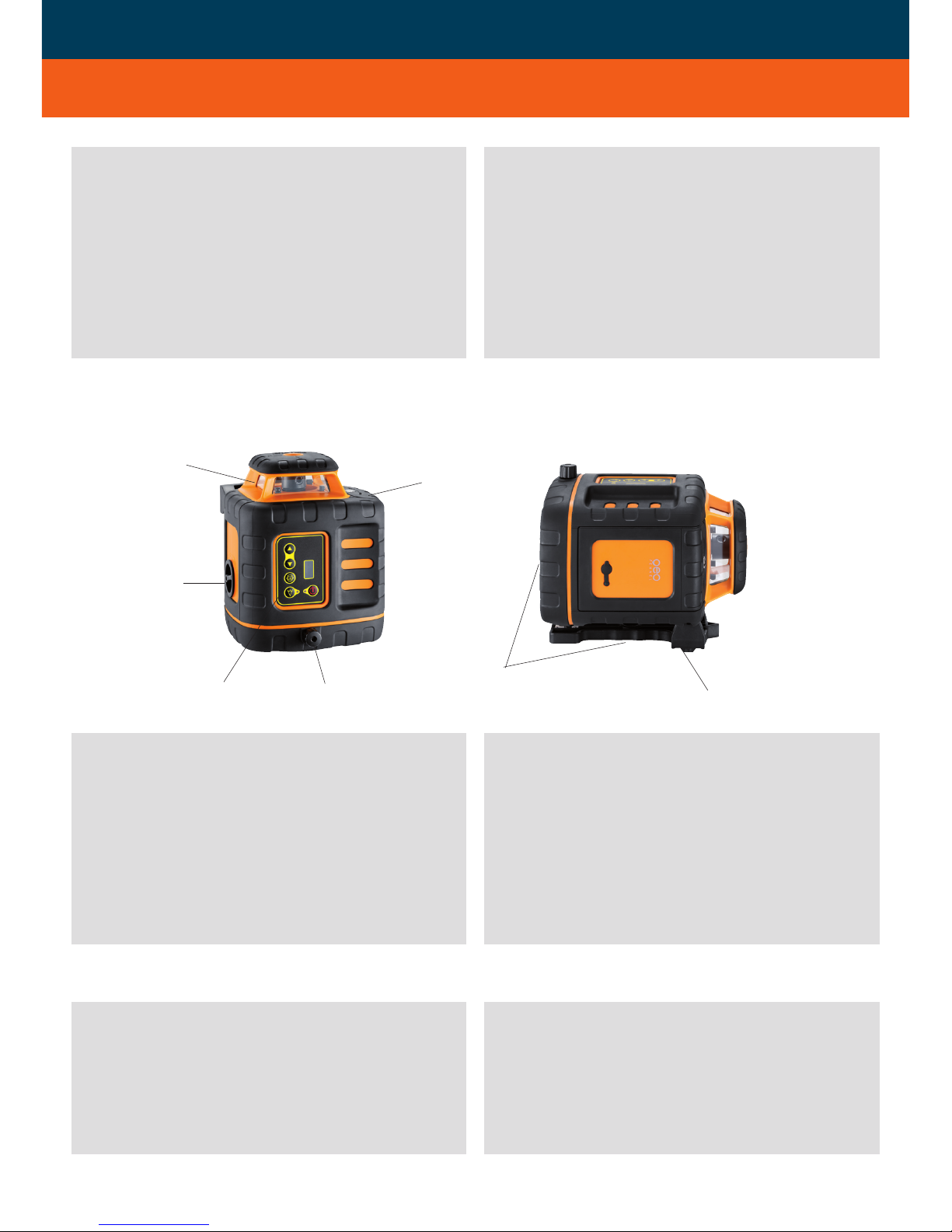

BEDIENFELD

1) Laseraustrittsfenster

2) Batteriefach

3) Justierschraube Vertikalbetrieb

4) Bedientastatur

5) Kompensatorklemme / Transportsicherung

6) 5/8“-Gewinde für Stativ

7) Auflage für Vertikalbetrieb / Haltegriff

FEATURES

1) Laser emitting window

2) Battery compartment

3) Adjusting screw for vertical use

4) Keypad

5) Compensator lock / transport lock

6) 5/8“-thread for tripod

7) Mount for vertical use / handle

WICHTIG UND UNBEDINGT ZU BEACHTEN

Bei Transport und Einsatz im Vertikalbetrieb

Kompensatorklemme (6) unbedingt auf „OFF“

einstellen. Nichtbeachtung kann zur Beschädi-

gung des Gerätes führen!

VERY IMPORTANT

During transport and in vertical use the com-

pensator clamp (6) must be set to „OFF“.

Disregard may lead to damage of the unit!

Temperaturbereich

rote Diode -10°C - +45°C

grüne Diode 0°C - +40°C

Laserdiode / Laserklasse

rote Diode 635 nm / 2

grüne Diode 532 nm / 3R

Staub-/Wasserschutz IP 66

* abhängig von der Raumhelligkeit

Temperature range

red diode -10°C - +45°C

green diode 0°C - +40°C

Laser diode / laser class

red diode 635 nm / 2

green diode 532 nm / 3R

Dust/water protection IP 66

* depending on room illumination

TASTENBELEGUNG

Gerät an und aussschalten

Blinkende LED = Akku laden

Scanningwinkel

1 x drücken = kurze Laserlinie

2 x drücken = lange Laserline

3 x drücken = Laserpunkt

Rotationsfunktion

Auf- / Abtaste

Im Rotationsmodus

Rotationsgewindigkeit +

Rotationsgeschwindigkeit -

Im Scanningmodus

Scanningwinkel dreht im

Scanningwinkel dreht gegen den

Uhrzeigersinn

KEYPAD FUNCTIONS

Switch unit on / off

Flashing LED = Battery has to be charged

Scan angle function

Press 1 x = short laser line

Press 2 x = long laser line

Press 3 x = laser dot

Rotating function

Up / Down button

In rotating mode

rotating speed +

rotating speed -

In scanning mode

scan angle turns clockwise

scan angle turns counter-

clockwise

TASTATUR

1) Libelle für Vertikaleinsatz

2) An-/Aus-Schalter

3) An/Aus-LED

4) Scanningwinkel-LED

5) Scanningwinkel

6) Rotationsgeschwindigkeit

7) Auf- / Abtaste

TASTATUR

1) Vial for vertical use

2) On / Off key

3) On/ Off LED

4) Scan angle LED

5) Scan anlge

6) Rotating speed

7) Up / Down button

POWER SUPPLY

NiMH battery pack

If lamp besides ON/OFF-switch (3) is flashing

batteries have to be charged. Connect charger

to socket and power supply system. Operating

lamp at charger is indicating:

RED = batteries are being charged.

Recommended charging time: 10 hours.

GREEN = batteries are fully charged.

The charger can be used as power supply,

too.

4 x C Alkaline batteries

FL 210A / FLG 210A-Green can be used with

Alkaline batteries alternatively. Open battery

compartment cover (2). Remove the NiMH

battery packs. Insert 4 x C Alkaline batteries

and ensure correct polarity is observed.

STROMVERSORGUNG

NiMH-Akkupack

Wenn die Leuchte neben dem An-/Ausschalter

(3) blinkt, Akku laden. Ladegerät mit Strom-

netz und Buchse verbinden. Die Kontrolllampe

am Ladegerät zeigt an:

Rot = Ladevorgang. Die Ladezeit, um die

Akkus voll aufzuladen, beträgt ca. 10 Std.

Grün = Akkus voll geladen.

Das Ladegerät dient gleichzeitig als Netzgerät.

4 x C Alkaline-Einwegbatterien

Das Gerät kann alternativ auch mit Alkaline-

batterien betrieben werden. Verschluss am

Batteriefach (2) aufschrauben. Akkupacks

entnehmen. 4 x C Alkalinebatterien in das

Batteriefach einlegen (auf korrekte Polarität

achten!).

HORIZONTALEINSATZ

Das Gerät auf einer ebenen Fläche aufstellen

oder auf Stativ befestigen.

Die Kompensatorklemme (6) auf „ON“ stellen.

Dadurch wird die Sicherung, mit der der Kom-

pensator auf dem Transport gegen Beschädi-

gungen geschützt wird, gelöst.

Beachte: Ohne Lösen der Kompensatorklemme

setzt die automatische Nivellierung nicht ein.

HORIZONTAL USE

Put instrument on a flat smooth surface or

mount it on tripod head.

Release compensator clamp by turning com-

pensator lock (6) in anti-clockwise direction to

„ON“.

Note: Without releasing the compensator lock

automatic levelling will not start.

Im Rotationsmodus kann mit den Tasten die

gewünschte Rotationsgeschwindigkeit ein-

gestellt werden.

Mit der Taste können in folgender Reihen-

folge Funktionen aktiviert werden:

kurze Laserlinie - lange Laserlinie - Punkt-

funktion - kurze Laserlinie ...

Hinweis: Die Kontrollleuchte „SCAN“ leuchtet

im Rotationsmodus permanent, während sie bei

Scannen kurz, Scannen lang und Punkt blinkt.

Mit den Tasten können die Scanlinien bzw.

der Laserpunkt seitlich verstellt werden.

Use keys in order so select the desired

rotating speed.

Use key to select two scanning modes

or red dot mode in following order:

short laser line - long laser line - red dot

short laser line ...

The LED „SCAN“ will show red flash light

when working in scanning modes or red dot

mode. In rotating mode this lamp will show

permanent red light.

In scanning modes and red dot mode keys

are used to set target to any desired point.

VERTICAL USE

Please note that it is of utmost importance to

set compensator clamp (6) to OFF before prepa-

ring instrument for vertical use. Set instrument

on built-in floor-/wall mount (C) as per picture.

Set vial (B) by setting screw (A). Please take

care to set bubble very precisely as compensa-

tor will not work in vertical mode. Remaining

functions are the same as described for hori-

zontal use.

VERTIKALEINSATZ

Vor dem Vertikaleinsatz unbedingt die Kompen-

satorklemme (6) auf OFF stellen. Gerät auf die

integrierte Wand-/ Stativauflage (C) setzen

(siehe Bild). Mit der Stellschraube (A) Vertikal-

libelle (B) genau einstellen. Im Vertikalbereich

arbeitet das Gerät nicht automatisch. Die Libelle

muss sehr genau eingestellt werden, um die

größtmögliche Genauigkeit zu erreichen. Übrige

Funktionen wie wie unter „Horizontaleinsatz“

beschrieben.

Das Gerät horizontiert sich in einem Bereich von

+/- 3,5° automatisch, der Rotorkopf beginnt

mit der Drehung, und die roten LEDs „POWER“

und „SCAN“ leuchten permanent. Wenn das

Gerät zu schräg aufgestellt wurde (außerhalb

von 3,5°), ertönt ein Warnsignal, und der Rotor-

kopf steht still. Dann muß das Gerät auf einer

ebeneren Fläche aufgestellt werden.

Nach Beendigung der Arbeit Gerät ausschalten

und Transportsicherung auf „OFF“ stellen.

Horizontal line is set level within range of

+/- 3,5°. Laser head starts rotating. The

„POWER“ and „SCAN“ LEDs will show per-

manent red light. Audible signal indicates

that instrument was set up outside of com-

pensator range of +/- 3,5 °. Set up instru-

ment on a more even surface.

When measuring job is finished switch unit off

and set compensator clamp to „OFF“.

ÜBERPRÜFUNG DER GENAUIGKEIT

Im Rotationsmodus Laserlinie an einer 10 m

entfernten Wand markieren. Gerät um 180°

drehen und Laserlinie mit der ersten Messung

vergleichen. Die Mitte zwischen beiden Mes-

sungen ist der richtige Wert, von dem beide

Messungen nicht mehr als 1,0 mm auf 10 m

abweichen dürfen.

Nach Drehung des Gerätes um 90° zwei wei-

tere Messungen durchführen und wie vorste-

hend verfahren.

ACCURACY CHECK

Set up instrument in rotating mode and take

reading on wall at distance of 10 meters. Mark

laser line on wall. Turn instrument 180° around

its vertical axis and take 2nd reading. Mark

centre point between two readings. Deviation

of both readings from centre point should not

exceed 1,0 mm per 10 metres.

Take two more readings after turning instru-

ment 90° around its vertical axis and proceed

as mentioned above.

FERNBEDIENUNG

Die Tastenbelegung ist mit den Symbolen auf

dem Gerät identisch. Ausnahme: Mit der Taste

„Power“ auf der Fernbedienung kann das Gerät

nur aus-, jedoch nicht eingeschaltet werden.

REMOTE CONTROL

The keys of the remote control are identical

with the keys of the instrument. Exception:

With the „POWER“ key of the remote control

the unit can only be switched off but not star-

ted.

BEDIENELEMENTE

1) Libelle (2)

2) Display

3) Referenzmarke

4) Empfangsfenster

5) AN- / AUS-Schalter

6) Lautsprecher

7) Batteriefach (Rückseite)

8) Ton an / aus

9) Genauigkeit fein / normal / grob

10) Beleuchtung an / aus

11) Magnet (2)

12) 1/4“-Gewinde f. Klammer (Rückseite)

FEATURES

1) Vial (2)

2) Display

3) Reference rabbet

4) Receiving window

5) ON / OFF switch

6) Loudspeaker

7) Battery compartment (back side)

8) Sound on / off

9) Accuracy fine / normal / coarse

10) Light on / off

11) Magnets (2)

12) 1/4“-mounting hole for clamp (back side)

LIEFERUMFANG

Empfänger FR 45, Batterie, Halteklammer,

Bedienungsanleitung

SUPPLIED WITH

Receiver FR 45, battery, clamp, users‘

manual

EMPFÄNGER FR 45 mit Halteklammer RECEIVER FR 45 with clamp

TECHNISCHE DATEN

Anzeige Display vorn

Genauigkeit fein ± 2 mm

Genauigkeit normal ± 4 mm

Genauigkeit grob ± 10 mm

Signaltöne 3

Betriebsdauer 400h

Stromversorgung 1 x 9V

TECHNICAL DATA

Indication Front display

Accuracy fine ± 2 mm

Accuracy normal ± 4 mm

Accuracy coarse ± 10 mm

Tones 3

Operating time 400h

Power supply 1 x 9V

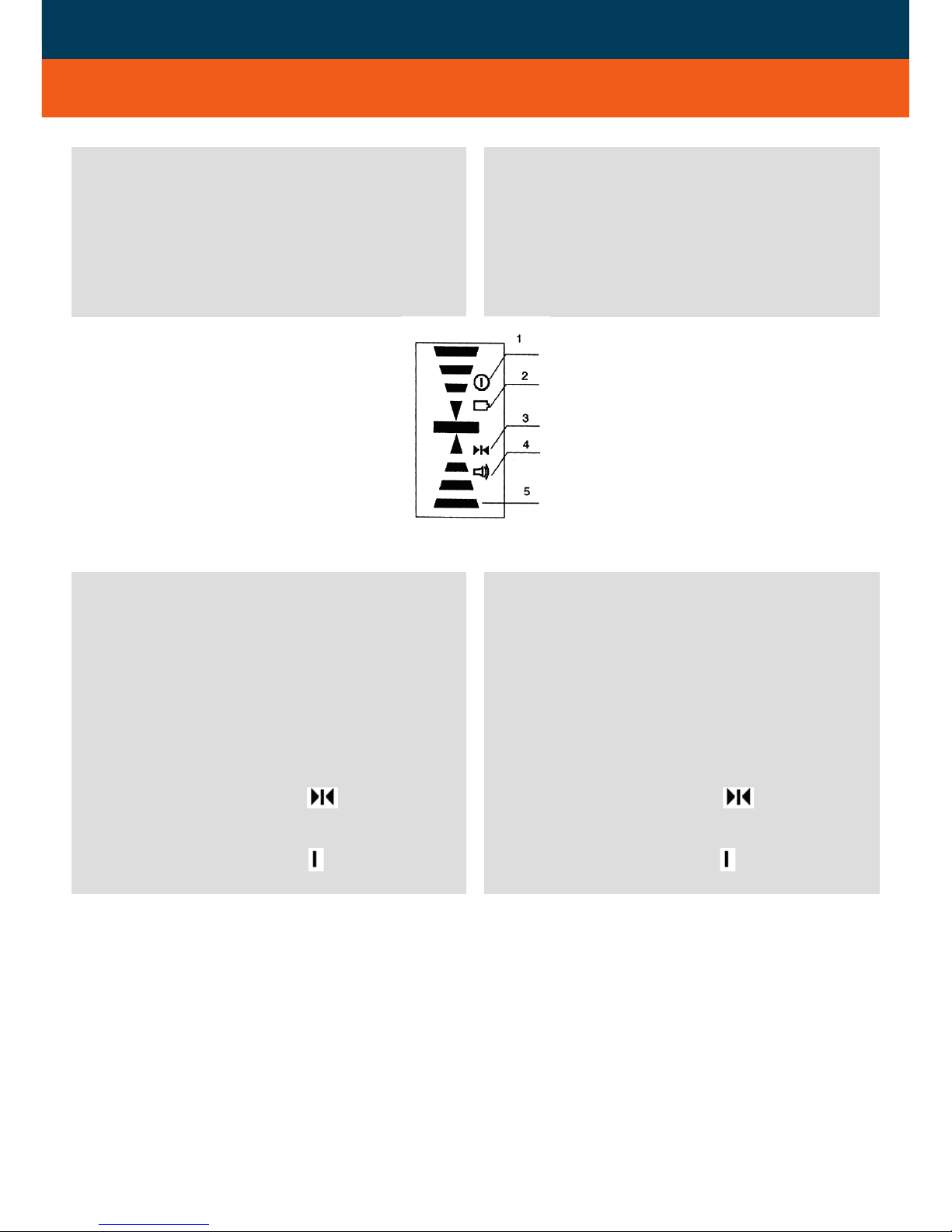

SYMBOLE

1) Empfänger an / aus

2) Batteriezustandsanzeige

3) Empfindlichkeitsindikator

4) Ton an / aus

5) Empfangsposition Laserstrahl

SYMBOLS

1) Power indicator

2) Low battery indicator

3) Detection indicator

4) Sound indicator

5) Detected position indicator

GENAUIGKEITSEINSTELLUNG

- fein - normal - grob

Der FR 45 ist mit drei Genauigkeitsstufen aus-

gestattet. Zur Auswahl Taste (9) drücken:

Genauigkeit grob ± 10 mm

Displaysymbol leeres Feld

Genauigkeit normal ± 4 mm

Displaysymbol

Genauigkeit fein ± 2 mm

Displaysymbol

ACCURACY

- fine - normal - coarse

FR 45 is equipped with three precision modes.

Same can be chosen by pressing button (9):

Accuracy coarse ± 10 mm

Symbol on display w/o symbol

Accuracy normal ± 4 mm

Symbol on display

Accuracy fine ± 2 mm

Symbol on display

EINLEGEN DER BATTERIEN

Batteriefachdeckel (7) öffnen.

1 x 9 V AA Batterie gemäß dem Installations-

symbol (auf der Rückseite) einlegen und dabei

auf korrekte Polarität achten. Deckel schlies-

sen.

Zur Verlängerung der Lebensdauer der Batterie

schaltet sich der Empfänger nach ca. 5 Min.

ohne Anwendung automatisch ab.

•

INSTALLATION OF BATTERIES

Open battery compartment cover (7).

Put in 1 x 9 V AA battery according to instal-

lation symbol (take care of correct polarity!).

Close cover.

In order to save battery power the receiver

will automatically turn off if it has not recei-

ved laser scanning singal for 5 minutes.

•

EMPFÄNGERBETRIEB

Knopf (5) drücken.

Zum Empfangen des Laserstrahls den

Empfänger langsam auf und ab be-

wegen.

AEmpfänger nach unten bewegen

Akustisches Signal: schneller Piep-

ton

BEmpfänger nach oben bewegen

Akustisches Signal: langsamer

Piepton

CKorrekte Bezugshöhe

Akustisches Signal: Dauerton

A+B:Je mehr man sich der korrekten

Bezugshöhe (C) nähert, desto

kürzer werden die Pfeile.

USE OF RECEIVER

Press button (5) to switch on.

Move receiver FR 45 up and down

carefully to detect the laser beam.

AMove the receiver down

Acoustic signal : ultra-short frequent

beep

BMove the receiver up

Acoustic signal: short requent beep

COn level

Acoustic signal: continuous beep

A+B:The closer the distance to „on

level“ (C) is, the shorter the

arrows become.

HALTEKLAMMER FÜR NIVELLIERLATTE

Der Empfänger kann in Verbindung mit der

Halteklammer an einer Nivellierlatte oder

anderen Gegenständen befestigt werden.

CLAMP FOR LEVELLING STAFF

If required FR 45 can be attached to laser

poles or any other equipment by means of

the clamp supplied with.

Aluminiumstativ

Aluminium tripod

FS 23

Länge / Length

105 -170 cm

Gewicht / Weight

3,8 kg

Art.-Nr./Ref. no. 152

Kurbelstativ

Elevating tripod

FS 30-L

Länge / Length

90 - 285 cm

Gewicht / Weight

8,2 kg

Art.-Nr./Ref. no. 156

Kurbelstativ

Elevating tripod

FS 30-M

Länge / Length

65 - 200 cm

Gewicht / Weight

5,2 kg

Art.-Nr./Ref. no. 158

Kurbelstativ

Elevating tripod

FS 30-XL

Länge / Length

166 - 380 cm

Gewicht / Weight

15,6 kg

Art.-Nr./Ref. no. 159

OPTIONALES ZUBEHÖR OPTIONAL ACCESSORIES

Wand- und Deckenhalter /

Wall and Ceiling Mount

WH1

Zur Befestigung des Lasers an Wand-

oder Deckenprofilen. Ideal im Innen-

ausbau, z.B. zum Abhängen von

Decken.

To fix the laser on a wall or ceiling.

E.g. to make out drop ceiling, ...

Art.-Nr./Ref. no. 290600

Betonierteller /

Screeding Pole

Zur Höhenkontrolle bei Beto-

nierarbeiten (Empfänger wird

am Vierkantrohr befestigt).

To attach the laser receiver

for checking heights during

concrete works.

Höhe / Height 1,5 m

Ø des Tellers / Ø of disc 38 cm

Art.-Nr./Ref. no 290800

Teleskop-Nivellierlatte

Telescopic levelling rod

TN 14/15

Aus Aluminium

Made of aluminium

4 m - Art.-Nr./Ref. no. 484

5 m - Art.-Nr./Ref. no. 485

Teleskop-Nivellierlatte

Telescopic levelling rod

TN 20-Kombi

Durchgehende mm-Teilung

Direkte vorzeichenrichtige

Ablesung der Höhenunter-

schiede.

Graduation in mm

For direct reading of height

difference.

Länge / Length 2,40 m

Aus Aluminiun

Made of aluminium

Art.-Nr./Ref. no. 482

Optionales Zubehör

CARE AND CLEANING

Please handle measuring instruments with

care.

Clean with soft cloth only after any use. If

necessary damp cloth with some water: If

instrument is wet clean and dry it carefully.

Pack it up only if it is perfectly dry.

Transport in original container / case only.

•

UMGANG UND PFLEGE

Messinstrumente generell bitte sorgsam be-

handeln.

Nach Benutzung mit weichem Tuch reinigen

(ggfs. Tuch etwas in Wasser tränken). Wenn

das Gerät feucht war, sorgsam trocknen.

Erst in den Koffer oder die Tasche packen,

wenn es absolut trocken ist.

Transport nur in Originalbehälter oder- tasche.

•

SAFETY INSTRUCTIONS

SICHERHEITSHINWEISE

BESTIMMUNGSGEMÄSSE VERWENDUNG

Das Gerät sendet einen sichtbaren Laserstrahl

aus, um z.B. folgende Messaufgaben durchzu-

führen: Ermittlung von Höhen; rechten Winkeln,

Ausrichtung von horizontalen und vertikalen Be-

zugsebenen sowie Lotpunkten.

INTENDED USE OF INSTRUMENT

The instrument emits a visible laser beam in

order to carry out the following measuring

tasks (depending on instrument): Setting up

heights, horizontal and vertical planes, right

angles and plumbing points.

WARN- UND SICHERHEITSHINWEISE

Bitte richten Sie sich nach den Anweisungen

der Bedienungsanleitung.

Anleitung vor Benutzung des Gerätes lesen.

Blicken Sie niemals in den Laserstrahl, auch

nicht mit optischen Instrumenten. Es besteht

die Gefahr von Augenschäden.

Laserstrahl nicht auf Personen richten.

Die Laserebene soll sich über der Augenhöhe

von Personen befinden.

Niemals das Gehäuse öffnen. Reparaturen nur

vom autorisierten Fachhändler durchführen

lassen.

Keine Warn- oder Sicherheitshinweise entfernen.

Lasergerät nicht in Kinderhände gelangen lassen.

Gerät nicht in explosionsgefährdeter Umgebung

betreiben.

•

SAFETY INSTRUCTIONS

Please follow up instructions given in operators’

manual.

Do not stare into beam. Laser beam can lead to

eye injury. A direct look into the beam (even

from greater distance) can cause damage to

your eyes.

Do not aim laser beam at persons or animals.

The laser plane should be set up above eye

level of persons.

Use instrument for measuring jobs only.

Do not open instrument housing. Repairs should

be carried out by authorized workshops only.

Please contact your local dealer.

Do not remove warning labels or safety instruc-

tions.

Keep instrument away from children.

Do not use instrument in explosive environ-

ment.

•

Optionales Zubehör

UMSTÄNDE, DIE DAS MESSERGEBNIS

VERFÄLSCHEN KÖNNEN

Messungen durch Glas- oder Plastikscheiben;

verschmutzte Laseraustrittsfenster;

Sturz oder starker Stoß. Bitte Genauigkeit

überprüfen.

Große Temperaturveränderungen: Wenn das

Gerät aus warmer Umgebung in eine kalte

oder umgekehrt gebracht wird, vor Benutzung

einige Minuten warten.

•

SPECIFIC REASONS FOR ERRONEOUS

MEASUREMENTS

Measurements through glass or plastic win-

dows;

dirty laser emitting windows;

after instrument has been dropped or hit.

Please check accuracy.

Large fluctuation of temperature: If instrument

will be used in cold areas after it has been

stored in warm areas (or the other way round)

please wait some minutes before carrying out

measurements.

•

LASERKLASSIFIZIERUNG FLG 210A-GREEN

Das Gerät entspricht der Lasersicherheitsklasse

3R gemäß der Norm DIN EN 60825-1:2007.

Geräte der Laserklasse 3R sollten nur durch Per-

sonen betrieben werden, die mit dem Einsatz

von Lasern vertraut sind. Anwendungsbereiche

sollten mit Laserwarnschildern gekennzeichnet

werden. Der Laserstrahlgang sollte nicht über

unbewachte Bereiche hinausgehen. Vorsichts-

maßnahmen sind zu treffen, damit der Laser-

strahl nicht ungewollt auf Flächen fällt, die wie

ein Spiegel reflektieren und dass Personen nicht

direkt in den Strahl blicken.

LASER CLASSIFICATION FLG 210A-GREEN

The instrument is a laser class 3R laser pro-

duct according to DIN IEC 60825-1:2007.

The measuring tool should be operated only

by persons who are familiar with the handling

of laser devices.

According to EN 60825-1, this includes,

among other things, the knowledge about the

biological effects of the laser to the eyes and

the skin as well as the correct usage of laser

protection devices in order to avoid dangers

Laserwarnschilder der Klasse 3R sind gut sicht-

bar am Gerät angebracht.

Laser class 3R warning labels on the laser in-

strument.

Laserwarnschilder der Klasse 2 sind gut

sichtbar am Gerät angebracht.

Laser class 2 warning labels on the laser

instrument.

LASERKLASSIFIZIERUNG FL 210A

Das Gerät entspricht der Lasersicherheits-

klasse 2 gemäß der Norm DIN EN 60825-

1:2007.

Das Gerät darf ohne weitere Sicherheitsmaß-

nahmen eingesetzt werden.

Das Auge ist bei zufälligem, kurzzeitigem Hi-

neinsehen in den Laserstrahl durch den Lid-

schlussreflex geschützt.

•

LASER CLASSIFICATION FL 210A

The instrument is a laser class 2 laser pro-

duct according to DIN IEC 60825-1:2007.

It is allowed to use unit without further safe-

ty precautions.

Eye protection is normally secured by aver-

sion responses and the blink reflex.

•

ELECTROMAGNETIC ACCEPTABILITY (EMC)

It cannot be completely excluded that this

instrument will disturb other instruments

(e.g. navigation systems);

will be disturbed by other instruments (e.g.

intensive electromagnetic radiation nearby

industrial facilities or radio transmitters).

•

ELEKTROMAGNETISCHE VERTRÄGLICHKEIT

Es kann nicht generell ausgeschlossen werden,

dass das Gerät andere Geräte stört (z.B. Navi-

gationseinrichtungen);

durch andere Geräte gestört wird (z.B. elektro-

magnetische Strahlung bei erhöhter Feldstärke

z.B. in der unmittelbaren Nähe von Industrie-

anlagen oder Rundfunksendern).

•

CE-KONFORMITÄT

Das Gerät hat das CE-Zeichen gemäß den

Normen EN 61010-1:2001.

CE-CONFORMITY

Instrument has CE-mark according to

EN 61010-1:2001.

GARANTIE

Die Garantiezeit beträgt zwei (2) Jahre, begin-

nend mit dem Verkaufsdatum.

Die Garantie erstreckt sich nur auf Mängel wie

Material-oder Herstellungsfehler, sowie die

Nichterfüllung zugesicherter Eigenschaften.

Ein Garantieanspruch besteht nur bei bestim-

mungsgemäßer Verwendung. Mechanischer

Verschleiß und äußerliche Zerstörung durch

Gewaltanwendung und Sturz unterliegen nicht

der Garantie. Der Garantieanspruch erlischt,

wenn das Gehäuse geöffnet wurde. Der Her-

steller behält sich vor, im Garantiefall die

schadhaften Teile instand zusetzen bzw. das

Gerät gegen ein gleiches oder ähnliches (mit

gleichen technischen Daten) auszutauschen.

Ebenso gilt das Auslaufen der Batterie nicht

als Garantiefall.

WARRANTY

This product is warranted by the manufacturer

to the original purchaser to be free from de-

fects in material and workmanship under nor-

mal use for a period of two (2) years from the

date of purchase.

During the warranty period, and upon proof

of purchase, the product will be repaired or

replaced (with the same or similar model at

manufacturers option), without charge for

either parts or labour.

In case of a defect please contact the dealer

where you originally purchased this product.

The warranty will not apply to this product if

it has been misused, abused or altered.

Without limiting the foregoing, leakage of the

battery, bending or dropping the unit are

presumed to be defects resulting from misuse

or abuse.

geo-FENNEL GmbH

Kupferstraße 6

D-34225 Baunatal

Tel. +49 561 49 21 45

Fax +49 561 49 72 34

Email: [email protected]

www.geo-fennel.de

04/2009

Technische Änderungen vorbehalten.

All instruments subject to technical changes.

EXCEPTIONS FROM RESPONSIBILITY

The user of this product is expected to follow

the instructions given in operators’ manual.

Although all instruments left our warehouse

in perfect condition and adjustment the user

is expected to carry out periodic checks of

the product’s accuracy and general perfor-

mance.

The manufacturer, or its representatives,

assumes no responsibility of results of a faul-

ty or intentional usage or misuse including

any direct, indirect, consequential damage,

and loss of profits.

The manufacturer, or its representatives,

assumes no responsibility for consequential

damage, and loss of profits by any disaster

(earthquake, storm, flood etc.), fire, accident,

or an act of a third party and/or a usage in

other than usual conditions.

The manufacturer, or its representatives,

assumes no responsibility for any damage,

and loss of profits due to a change of data,

loss of data and interruption of business etc.,

caused by using the product or an unusable

product.

The manufacturer, or its representatives,

assumes no responsibility for any damage,

and loss of profits caused by usage other

than explained in the users‘ manual.

The manufacturer, or its representatives,

assumes no responsibility for damage caused

by wrong movement or action due to connec-

ting with other products.

HAFTUNGSAUSSCHLUSS

Der Benutzer dieses Produktes ist angehalten,

sich exakt an die Anweisungen der Bedienungs-

anleitung zu halten. Alle Geräte sind vor der

Auslieferung genauestens überprüft worden.

Der Anwender sollte sich trotzdem vor jeder

Anwendung von der Genauigkeit des Gerätes

überzeugen.
