Geo-fennel Flg 250-green User manual

Bedienungsanleitung

Users‘ manual

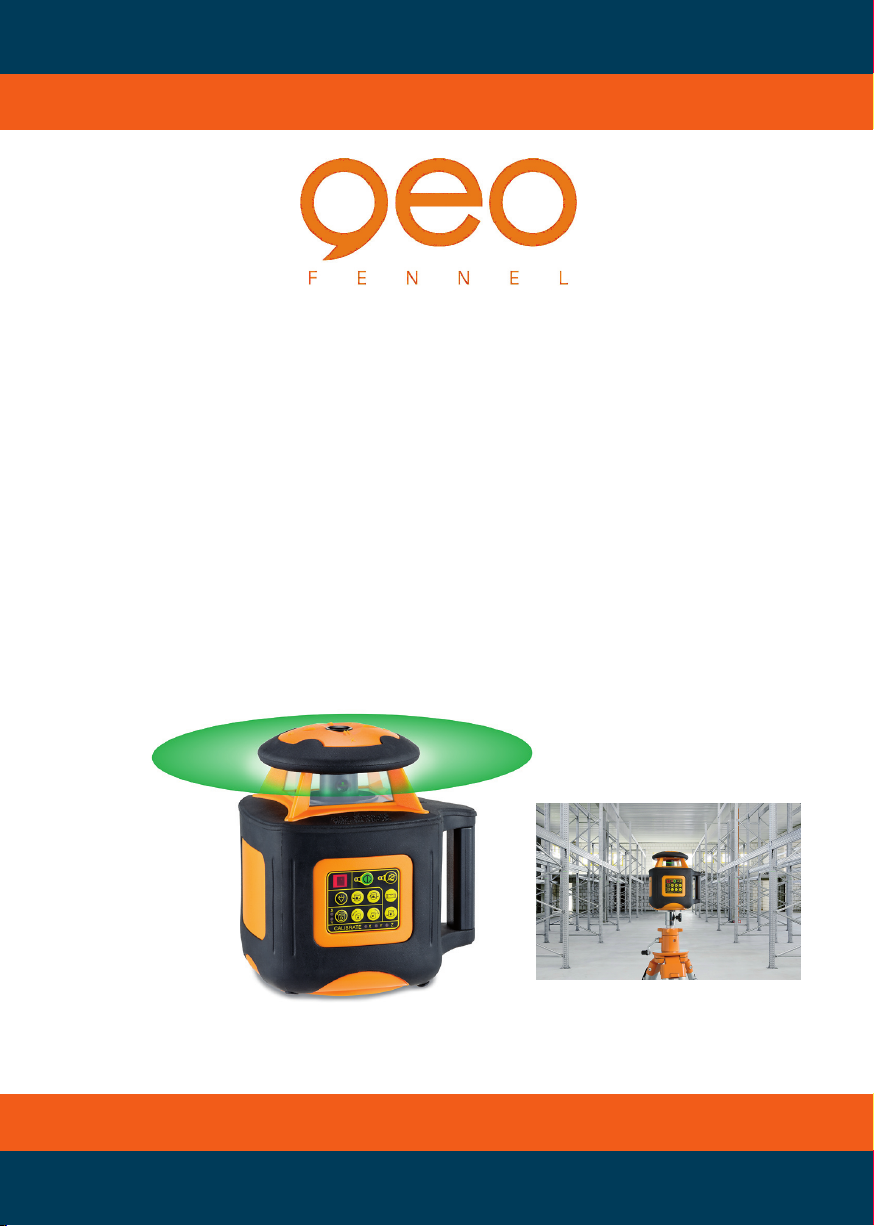

Vollautomatischer Rotationslaser

Fully Automatic Rotating Laser Level

FLG 250-Green

LIEFERUMFANG

Rotationslaser FLG 250-Green, Fernbedie-

nung, Akku und Ladegerät, magnetische

Zieltafel, Lasersichtbrille, Wand-/ Bodenauf-

lage, Kunststoffkoffer, Bedienungsanleitung

BEDIENFELD

1) Laseraustrittsfenster

2) Empfangsfenster Fernbedienung

3) Bedienfeld

4) Handgriff

5) Wand-/Bodenauflage mit 5/8”-Gewinde für

Verwendung auf einem Stativ

6) 2 Fußschrauben zur exakten Ausrichtung

des Lasers im Vertikalbetrieb

7) Dosenlibelle

8) Ladebuchse (Rückseite)

9) Batteriefachdeckel (Rückseite)

KIT CONSISTS OF

Rotating Laser Level FLG 250-Green, remote

control, rechargeable batteries, charger,

magnetic target, laser glasses, floormount,

container, users‘ manual

FEATURES

1) Laser emitting windows

2) Receiving window remote control

3) Control panel

4) Handle

5) Floor/Wallmount with 5/8”-thread for use

on a tripod

6) 2 Foot screws for exact alignment at use

in vertical position

7) Circular bubble

8) Socket for charger (backside)

9) Battery compartment cover (backside)

MERKMALE UND FUNKTIONEN

Der FLG 250-Green ist ein horizontal und ver-

tikal vollautomatisch selbstnivellierender Ro-

tationslaser. Der Laser ist mit einem grünen

Laserstrahl ausgestattet, der um ein Viel-

faches besser sichtbar ist als ein roter Laser-

strahl. Weiterhin zeichnet er sich durch fol-

gende Funktionen aus:

OPTIONALES ZUBEHÖR

Empfänger FRG 44 mit Halteklammer

OPTIONAL ACCESSORIES

Receiver FRG 44 with clamp for levelling staff

FUNCTIONS AND FEATURES

FLG 250-Green fully automatic rotating laser

is a multi-functional laser instrument. The

new green laser technology leads to a much

better visibility of the laser beam.

TECHNISCHE DATEN

FLG 250-Green

Selbstnivellierbereich ± 5°

Genauigkeit

horizontal ± 1 mm / 10 m

vertikal ± 1,5 mm / 10 m

 ReichweitemitFRG44 ≥250m

Punktfunktion

ohne Empfänger ca. 80 m*

Scanning

ohne Empfänger ca. 40 m*

Rotierend

ohne Empfänger ca. 30 m*

Reichweite Fernbedienung 50 m

Rotationsgeschwindigkeit 120, 500 U / Min.

Betriebsdauer / 12h (NiMH)

Stromversorgung 30h (4 x C Alka-

line)

Temperaturbereich 0°C - +40°C

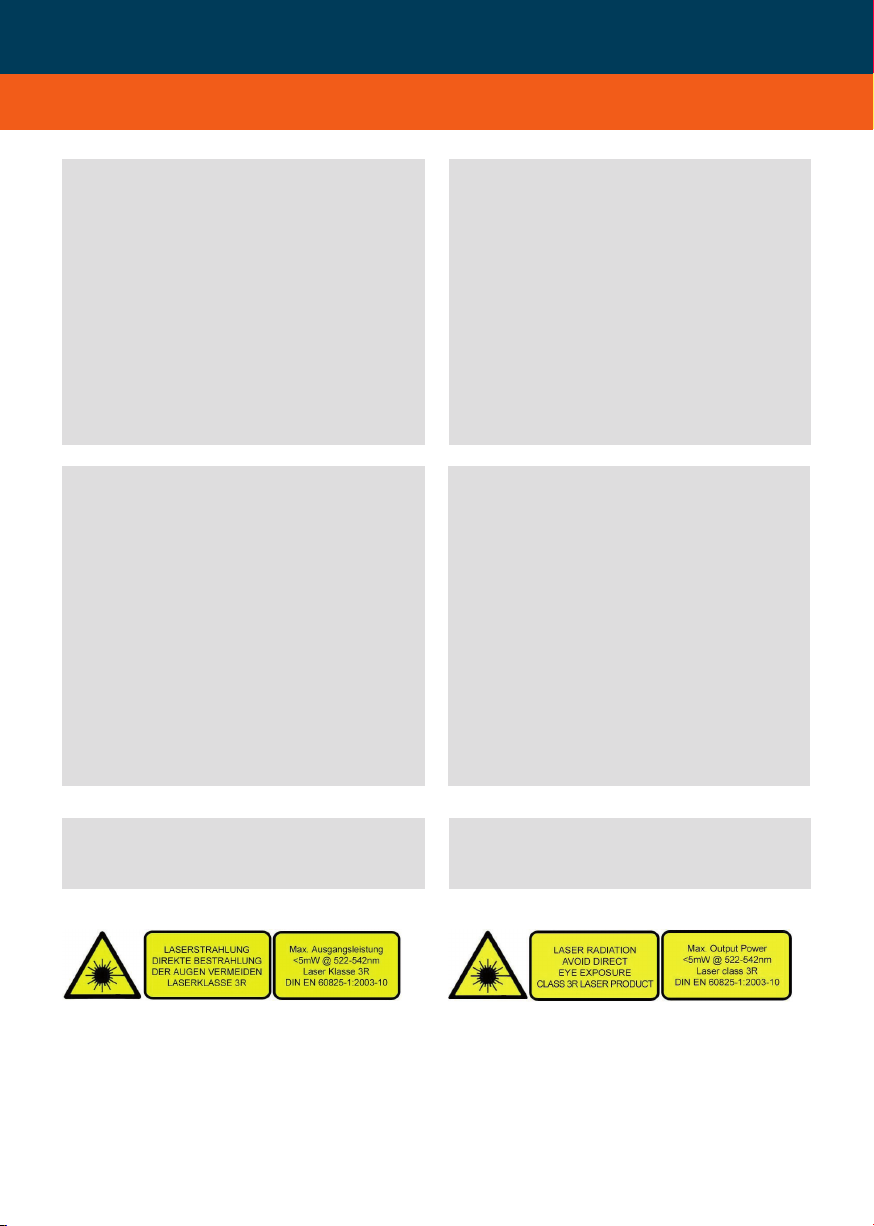

Laserdiode / Laserklasse 532 nm / 3R

Laserausgangsleistung < 5mW

Gewicht 3,5 kg

FRG 44

Anzeige 1 x LCD

Genauigkeit fein ± 1 mm

Genauigkeit normal ± 3 mm

Betriebsdauer / 400h

Stromversorgung 3 x 1,5V AA

* abhängig von der Raumhelligkeit

TECHNICAL DATA

FLG 250-Green

Self-levelling range ± 5°

Accuracy

horizontal ± 1 mm / 10 m

vertical ± 1,5 mm / 10 m

 WorkingrangewithFRG44≥250m

Not rotating

w/o receiver approx. 80 m*

Scanning

w/o receiver approx. 40 m*

Rotating

w/o receiver approx. 30 m*

Working range remote 50 m

Rotating speed 120, 500 rpm

Operating time / 12h (NiMH)

Power supply 30h (4 x C alka-

line)

Temperature range 0°C - +40°C

Laser diode / Laser class 532 nm / 3R

Laser output power < 5mW

Weight 3,5 kg

FRG 44

Display 1 x LCD

Fine mode accuracy ± 1 mm

Coarse mode accuracy ± 3 mm

Operating time / 400h

Power supply 3 x AAA

* depending on room illumination

Horizontal and vertical fully automatic self-

levelling

Visible laser beam

Permanent 90° plumb beam

Variable scanning function – scan range and

scan direction can be adjusted

Two rotating speeds or laser point only

Setting slope up to 5° (X and Y-axis)

TILT-alarm function

Alarm when out of self-levelling range

•

Permanenter Lotstrahl

Zwei Geschwindigkeitsstufen und Punkt-

funktion

Variable Scanningfunktion (Einstellung von

Bereich und Richtung)

Manuelle Einstellung der Neigung bis 5° in

der X- und Y-Achse

TILT-Funktion

Alarmfunktion wenn außerhalb des Selbstni-

vellierbereiches

•

BATTERY AND CHARGER

Both the standard NiMH battery pack and

4 x C alkaline batteries can be used.

NiMH battery pack

FLG 250-Green comes with NiMH recharge-

able battery pack. Connect the AC/DC con-

verter with socket “8”.

Permanent red light (at FLG 250-Green) indi-

cates that batteries are being charged.

Permanent green light (at FLG 250-Green)

indicates that batteries are fully charged.

Charging time is approx. 7 hours. The wor-

king time with fully charged battery pack is

approx. 12 hrs. * First time charging: If a

new battery pack will be charged the first

time we suggest to charge it for about

12 hours!

If power indicator lamp at control panel is

blinking the batteries have to be recharged.

4 x C alkaline batteries

FLG 250-Green can be used with alkaline

batteries alternatively. The working time with

new alkaline batteries is approx. 10 hrs.*

Open the battery compartment cover “9” by

use of a coin. Remove the plug and take out

the battery pack. Put in 4 x C alkaline batte-

ries according to description inside of the

battery compartment (take care of correct

polarity!)

Whilst use of alkaline batteries the recharging

function is disabled.

*Depending on the quality of alkaline batteries.

STROMVERSORGUNG

Der Laser ist mit einem NiMH-Akkupack aus-

gestattet. Alternativ kann er auch mit han-

delsüblichen 4 x 1.5 Volt C Alkaline Einweg-

batterien betrieben werden.

NiMH-Akkupack

Der FLG 250-Green ist mit einem wiederauf-

ladbaren NiMH-Akkupack ausgestattet. Lade-

gerät mit Netz und Ladebuchse “8” am Gerät

verbinden.

Der Ladezustand wird an der kleinen Lampe

bei der Ladebuchse des FLG 250-Green wie

folgt angezeigt:

Permanentes rotes Licht zeigt an, dass der

Akkupack geladen wird.

Permanentes grünes Licht zeigt an, dass der

Ladevorgang abgeschlossen ist.

Die Ladezeit beträgt ca. 7 Stunden. Die max.

Betriebsdauer mit voll geladenem Akku be-

trägt ca. 12 Std. Wenn ein neuer Akkupack

das erste mal geladen wird, empfehlen wir

eine Ladezeit von ca. 12 Stunden!

Wenn die POWER-Lampe während des Be-

triebes zu blinken beginnt, muß der Akku ge-

laden oder müssen die Batterien ersetzt wer-

den.

4 x 1.5 Volt C Alkaline-Einwegbatterien

Der FLG 250-Green kann alternativ mit Alka-

linebatterien betrieben werden. Die max. Be-

triebsdauer mit neuen Batterien beträgt ca.

10 Std.* Verschluß am Batteriefachdeckel

“9” aufschrauben. Stecker abziehen und

Akkupack entnehmen. 4 x C Alkalinebatterien

gemäß Zeichnung im Inneren des Batterie-

faches einlegen (korrekte Polarität beachten!).

Während der Verwendung von Alkaline-

batterien ist die Ladefunktion unterbrochen.

*Abhänging von der Qualität der Alkalinebatterien.

BEDIENFELD

1) AN/AUS-Knopf

2) Rotationsgeschwindigkeit

3) Scanningfunktion

4) Neigungsfunktion

5) TILT-Funktion

6) Selbstnivellierung

A-Anzeigelampen Kalibrierung

Nicht erläutert in dieser Anleitung. Bei Dejus-

stage des Gerätes kontaktieren Sie bitte Ihren

Händler.

GERÄT EINSCHALTEN

Knopf “1” drücken, um den FLG 250-

Green einzuschalten. Knopf “1” erneut

drücken, um das Gerät auszuschalten.

Direkt nach dem Einschalten beginnt der

Laser, sich selbst zu nivellieren (der Laser-

punkt blinkt). Wenn die Nivellierung abge-

schlossen ist, beginnt sich der Rotorkopf zu

drehen. Je nach Schräglage des Gerätes kann

die Selbstnivellierung bis zu 30 Sek. dauern.

Wenn keine Selbstjustage erfolgt, wurde das

Gerät ausserhalb des Selbstnivellierbereiches

aufgestellt. Gerät dann auf eine waagerech-

tere Ebene stellen.

Wenn die Lampe “1” während des Betriebes

zu blinken beginnt, muss der Akku geladen

oder müssen die Batterien ersetzt werden.

CONTROL PANEL

1) ON/OFF button

2) Rotating speed

3) Scanning mode

4) Slope mode

5) TILT mode

6) Self-levelling

A-Indicator lamps calibration procedure

Not mentioned in this manual. For authorized

dealers only.

SWITCHING UNIT ON/OFF

Press button “1” to switch the unit on.

Press button “1” again to switch the

unit off.

After switching on the unit flashing laser

diode indicates that automatic self-levelling

procedure is working. Self-levelling procedure

may take up to 30 seconds. Laser starts ro-

tating when self-levelled. If not the laser was

set up out of self-levelling range. In this case

please set up instrument on more even sur-

face.

If power indicator lamp at control panel is

blinking during use of instrument the batte-

ries have to be recharged/alkaline batteries

exchanged.

ROTATING SPEED

FLG 250-Green standardly rotates with max.

speed. With button the speed can be

changed in 2 steps:

500 rpm -> 120 rpm -> 500 rpm.

ROTATIONSGESCHWINDIGKEIT

Nach dem Einschalten dreht das Gerät mit

maximaler Geschwindigkeit. Mit Knopf

kann diese 2-fach verändert werden:

500 U/min. -> 120 U/min. -> 500 U/Min.

SCANNNGFUNKTION

Durch Drücken von

gelangt man in die Scanningfunktion.

Mit erneutem Drücken von

kann der Scanningwinkel in 3 Schritten ein-

gestellt werden: 0° -> 15° -> 30°

Mit den Knöpfen und kann die Rich-

tung des Scanning-

bereiches nach links oder rechts verändert

werden. Zum Verlassen der Scanningfunktion

drücken.

NEIGUNGSFUNKTION

Neigungen können manuell bis

± 5° in der X und Y-Achse eingestellt wer-

den. Knopf drücken, um in die Nei-

gungsfunktion zu gelangen.***

Zum Wechsel zwischen X und Y-Achse Knopf

kurz drücken. Die eingestellte Achse

wird durch die jeweilige Anzeigelampe bestä-

tigt.

Die eingestellte Achse mit den Knöpfen

oder neigen.

Zum Verlassen der Neigungsfunktion Knopf

länger als 1 Sekunde gedrückt halten.

***In diesem Moment ist die Selbstnivellierung aus-

geschaltet. Der Laser befindet sich dann im Manuell-

betrieb und kann z.B. mit einem Neigungswinkela-

dapter gekippt werden.

SCANNING MODE

Press button to change from

rotating to scanning mode.

With button the scan range can be

changed in

3 steps: 0° -> 15° -> 30°

With buttons and the scan direction

can be changed counter-clockwise / clock-

wise. To quit scanning mode press button

„2”.

SLOPE MODE

Slopes can be set up to 5° in

X and Y direction. Press button

to enter the slope mode.***

To change between X and Y-axis press but-

ton shortly.

Respective indication lamps show the axis

chosen.

To tilt the axis chosen press buttons

and .

To quit the slope mode press button

longer than 1 sec. and the FLG 250-Green

will start self-levelling procedure.

***In that moment the self-levelling mechanism is

disabled and the instrument enters the manual

mode. FLG 250-Green now can be tilted by use of

a grade mount.

TILT-FUNKTION

In Normalfunktion stellt sich der Laser bei

Lageveränderungen automatisch nach. Bei

einer großen Lageveränderung (z.B. unbeab-

sichtigtes Verstellen eines Stativbeines)

kommt es zu einer Veränderung der Bezugs-

höhe. Dies wird durch die TILT-Funktion ver-

hindert – das Gerät schaltet dann auch inner-

halb des Selbstnivellierbereiches ab:

Gerät einschalten und Selbstnivellierungsvor-

gang abwarten.

Knopf TILT zum Aktivieren der Funktion

drücken.

Wenn das Gerät nun aus seiner Lage gebracht

wird, stoppt die Rotation und der Laserstrahl

blinkt (keine automatische Nachstellung).

Wenn gewünscht, kann die Selbstnivellierung

aus dieser Position heraus mit dem Knopf

gestartet werden.

Zum Verlassen der TILT-Funktion Knopf TILT

erneut drücken.

TILT ALARM FUNCTION

If level of laser is disturbed the instrument

will readjust itself (within the self-levelling

range of 5°). If level is disturbed at large

range (for example if position of tripod leg

has changed by mistake) a height offset will

be caused. This will be avoided by the TILT-

function. The FLG 250-Green will shut off

even within the self-levelling range:

Switch unit on, wait until self-levelling proce-

dure is completed.

Press button TILT . If now the level is

disturbed the unit will not readjust itself but

stop rotating. Note: Not working in slope

mode. If required self-levelling procedure can

be started by pressing button in this

position.

To quit TILT-alarming function press button

TILT again.

VERTICAL USE

Put instrument with the floor mount to the

floor.

FLG 250-Green is fully automatic self-level-

ling in vertical direction, too.

With the help of the circular bubble the

instrument must be set up as accurately as

possible.

•

VERTIKALBETRIEB

Gerät mit der Bodenauflage auf den Fußbo-

den stellen.

Das Gerät nivelliert sich selbst ein.

Mit Hilfe der der beiden Fußschrauben muss

die Dosenlibelle genau eingestellt werden.

Dadurch wird sichergestellt, dass das Gerät

exakt horizontal steht und der volle Neigungs-

bereich ausgenutzt werden kann.

•

FERNBEDIENUNG

Die Tastaturbelegung ist mit den Symbolen

auf dem Bedienfeld des Gerätes identisch.

Die FB ist sofort betriebsbereit (kein separater

An/Aus-Schalter). Der FLG 250-Green kann

mit der FB weder ein- noch ausgeschaltet

sondern nur bedient werden.

Mit dem roten An/Aus-Schalter der FB kann

das Gerät in einen Stand-by-Modus gesetzt

werden = Stromsparfunktion. Erneutes Drük-

ken startet das Gerät wieder. Zum Ausschal-

ten des FLG 250-Green Knopf „1“ am Gerät

drücken.

REMOTE CONTROL

The keys of the remote control are identical

to the keys of the instrument.

Switch FLG 250-Green on as described. Now

the unit can be operated with the remote

control.

To switch off FLG 250-Green press button

“1” on the instrument. Pressing this button

on the remote control will not switch off the

laser level completely (stand-by).

Bedienung / Funktion sind identisch zum

Horizontalbetrieb – Ausnahmen:

Um Fehler zu vermeiden, ist die nur die Nei-

gung der Y-Achse möglich!

Eine gewählte Neigungseinstellung bleibt er-

halten, auch wenn das Gerät ausgeschaltet

wird.

Die Selbstnivellierung erfolgt erst, nachdem

das Gerät zuvor wieder in eine horizontale

Position gebracht wurde.

•

All functions are identical to use in horizontal

position. Except:

Tilt function (slope) is possible in Y-axis only

in order to avoid mistakes!

After slope had been set unit will not start

self-levelling procedure after unit has swit-

ched off and on again.

Set up FLG 250-Green in horizontal position

first to carry out self-levelling procedure.

•

EMPFÄNGER FRG 44 mit Halteklammer

(optional)

RECEIVER FRG 44 with clamp

(optional)

BEDIENELEMENTE

1) Libelle

2) Display

3) Referenzhöhe

4) Empfangsfenster

5) AN- / AUS-Schalter

6) Lautsprecher

7) Batteriefach (Rückseite)

8) Ton an / aus

9) Genauigkeit fein / normal

10) Beleuchtung an / aus

11) Magnet

12) 1/4“-Gewinde f. Klammer (Rückseite)

13) Symbol für korrekte Batterieinstallation

14) cm-Skala

FEATURES

1) Vial

2) Display

3) Reference rabbet

4) Receiving window

5) ON / OFF switch

6) Loudspeaker

7) Battery compartment (back side)

8) Sound on / off

9) Accuracy fine / coarse

10) Light on / off

11) Magnet

12) 1/4“-mounting hole for clamp (back side)

13) Battery installation symbol

14) cm-scale

LIEFERUMFANG

Empfänger FR 45, Batterie, Halteklammer

SUPPLIED WITH

Receiver FR 45, battery, clamp

INSTALLATION OF BATTERIES

Open battery compartment cover (7).

Put in 3 x 1,5V AAA battery according to

installation symbol „13“ (take care of correct

polarity!).

Close cover.

In order to save battery power the receiver

will automatically turn off if it has not recei-

ved laser scanning singal for 5 minutes.

•

EINLEGEN DER BATTERIE

Batteriefachdeckel (7) öffnen.

3 x 1,5V AAA Batterien gemäß dem Installa-

tionssymbol „13“ (auf der Rückseite) einlegen

und dabei auf korrekte Polarität achten.

Deckel schliessen.

Zur Verlängerung der Lebensdauer der Batte-

rie schaltet sich der Empfänger nach ca.

5 Min. ohne Anwendung automatisch ab.

•

SYMBOLE

1) Empfänger an / aus

2) Batteriezustandsanzeige

3) Genauigkeitsstufe fein / normal

4) Ton an / aus

5) Empfangsposition Laserstrahl

SYMBOLS

1) Power indicator

2) Low battery indicator

3) Fine / coarse detection indicator

4) Sound indicator

5) Detected position indicator

Der FRG 44 ist mit zwei Genauigkeitsstufen

ausgestattet.

Zur Auswahl Taste (9) drücken:

Genauigkeit normal ± 3 mm

Displaysymbol:

Genauigkeit fein ± 1 mm

Displaysymbol:

The FRG 44 is equipped with three precision

modes.

It can be chosen by pressing button (9):

Accuracy coarse ± 3 mm

Symbol on display:

Accuracy fine ± 1 mm

Symbol on display:

EINSCHALTEN

AEmpfänger nach unten bewe-

gen

Akustisches Signal: schneller

Piepton

BEmpfänger nach oben bewe-

gen

Akustisches Signal: langsamer

Piepton

CKorrekte Bezugshöhe

Akustisches Signal: Dauerton

A+B:Je mehr man sich der

korrekten Bezugshöhe

werden die Pfeile.

USE OF RECEIVER

AMove the receiver down

Acoustic signal : ultra-short

requent beep

BMove the receiver up

Acoustic signal: short requent

beep

COn level

Acoustic signal: continuous

beep

A+B:The closer the distance to

„on level“ (C) is, the shor-

ter the arrows become.

CLAMP FOR LEVELLING STAFF

If required FRG 44 can be attached to laser

poles or any other equipment by means of

the clamp supplied with.

HALTEKLAMMER FÜR NIVELLIERLATTE

Der Empfänger kann in Verbindung mit der

Halteklammer an einer Nivellierlatte oder

anderen Gegenständen befestigt werden.

Optionales Zubehör

OPTIONALES ZUBEHÖR

OPTIONAL ACCESSORIES

Aluminiumstativ

Aluminium tripod

FS 23

Länge / Length

105 -170 cm

Gewicht / Weight

3,8 kg

Art.-Nr./Ref. no. 152

Kurbelstativ

Elevating tripod

FS 30-M

Länge / Length

65 - 200 cm

Gewicht / Weight

5,2 kg

Art.-Nr./Ref. no. 158

Kurbelstativ

Elevating tripod

FS 30-L

Länge / Length

90 - 285 cm

Gewicht / Weight

8,2 kg

Art.-Nr./Ref. no. 156

Kurbelstativ

Elevating tripod

FS 30-XL

Länge / Length

166 - 380 cm

Gewicht / Weight

15,6 kg

Art.-Nr./Ref. no. 159

Wand- und Deckenhalter /

Wall and Ceiling Mount

WH1

Zur Befestigung des Lasers an Wand-

oder Deckenprofilen. Ideal im Innen-

ausbau, z.B. zum Abhängen von

Decken.

To fix the laser on a wall or ceiling.

E.g. to make out drop ceiling, ...

Art.-Nr./Ref. no. 290600

Betonierteller /

Screeding Pole

Zur Höhenkontrolle bei Beto-

nierarbeiten (Empfänger wird

am Vierkantrohr befestigt).

To attach the laser receiver

for checking heights during

concrete works.

Höhe / Height 1,5 m

Ø des Tellers / Ø of disc 38 cm

Art.-Nr./Ref. no 290800

Teleskop-Nivellierlatte

Telescopic levelling rod

TN 14/15

Aus Aluminium

Made of aluminium

4 m - Art.-Nr./Ref. no. 484

5 m - Art.-Nr./Ref. no. 485

Teleskop-Nivellierlatte

Telescopic levelling rod

TN 20-Kombi

Durchgehende mm-Teilung

Direkte vorzeichenrichtige

Ablesung der Höhenunter-

schiede.

Graduation in mm

For direct reading of height

difference.

Länge / Length 2,40 m

Aus Aluminiun

Made of aluminium

Art.-Nr./Ref. no. 482

Neigungswinkeladapter

Grade mount

Für Rotationslaser mit abschalt-

barer Automatik

Neigungseinstellung 0 bis 90°

Feintrieb mit Teilung

5/8“-Anschluss

To set slopes of 0 to 90° with

rotating laser levels in manual

mode

Graduated slow motion screw

Fits to any tripod with 5/8“ con-

nection

Art.-Nr. / Ref. no. 290700

Care and cleaning

Please handle measuring instruments with

care.

Clean with soft cloth only after any use. If

necessary damp cloth with some water: If

instrument is wet clean and dry it carefully.

Pack it up only if it is perfectly dry.

Transport in original container / case only.

•

Umgang und Pflege

Messinstrumente generell bitte sorgsam be-

handeln.

Nach Benutzung mit weichem Tuch reinigen

(ggfs. Tuch etwas in Wasser tränken). Wenn

das Gerät feucht war, sorgsam trocknen.

Erst in den Koffer oder die Tasche packen,

wenn es absolut trocken ist.

Transport nur in Originalbehälter oder- tasche.

•

SAFETY INSTRUCTIONS

SICHERHEITSHINWEISE

Bestimmungsgemäße Verwendung

Das Gerät sendet einen sichtbaren Laserstrahl

aus, um z.B. folgende Messaufgaben durchzu-

führen: Ermittlung von Höhen; rechten Win-

keln, Ausrichtung von horizontalen und verti-

kalen Bezugsebenen sowie Lotpunkten.

Intended use of instrument

The instrument emits a visible laser beam in

order to carry out the following measuring

tasks (depending on instrument): Setting up

heights, horizontal and vertical planes, right

angles and plumbing points.

Warn- und Sicherheitshinweise

Bitte richten Sie sich nach den Anweisungen

der Bedienungsanleitung.

Anleitung vor Benutzung des Gerätes lesen.

Blicken Sie niemals in den Laserstrahl, auch

nicht mit optischen Instrumenten. Es besteht

die Gefahr von Augenschäden.

Laserstrahl nicht auf Personen richten.

Die Laserebene soll sich über der Augenhöhe

von Personen befinden.

Niemals das Gehäuse öffnen. Reparaturen nur

vom autorisierten Fachhändler durchführen

lassen.

Keine Warn- oder Sicherheitshinweise entfer-

nen.

Lasergerät nicht in Kinderhände gelangen

lassen.

Gerät nicht in explosionsgefährdeter Umge-

bung betreiben.

•

Safety instructions

Please follow up instructions given in opera-

tors’ manual.

Do not stare into beam. Laser beam can lead

to eye injury. A direct look into the beam

(even from greater distance) can cause da-

mage to your eyes.

Do not aim laser beam at persons or animals.

The laser plane should be set up above eye

level of persons.

Use instrument for measuring jobs only.

Do not open instrument housing. Repairs

should be carried out by authorized work-

shops only. Please contact your local dealer.

Do not remove warning labels or safety

instructions.

Keep instrument away from children.

Do not use instrument in explosive environ-

ment.

•

Laserwarnschilder der Klasse 3R sind gut

sichtbar am Gerät angebracht.

Laser class 3R warning labels on the laser

instrument.

Umstände, die das Messergebnis verfälschen

können

Messungen durch Glas- oder Plastikscheiben;

verschmutzte Laseraustrittsfenster;

Sturz oder starker Stoß. Bitte Genauigkeit

überprüfen.

Große Temperaturveränderungen: Wenn das

Gerät aus warmer Umgebung in eine kalte

oder umgekehrt gebracht wird, vor Benutzung

einige Minuten warten.

•

Specific reasons for erroneous measuring

results

Measurements through glass or plastic win-

dows;

Dirty laser emitting windows.

After instrument has been dropped or hit.

Please check accuracy.

Large fluctuation of temperature: If instru-

ment will be used in cold areas after it has

been stored in warm areas (or the other way

round) please wait some minutes before car-

rying out measurements.

•

Laserklassifizierung

Das Gerät entspricht der Lasersicherheitsklas-

se 3R gemäß der Norm DIN EN 60825-

1:2003-10. Geräte der Laserklasse 3R sollten

nur durch Personen betrieben werden, die

mit dem Einsatz von Lasern vertraut sind.

Anwendungsbereiche sollten mit Laserwarn-

schildern gekennzeichnet werden.

Der Laserstrahlgang sollte nicht über unbe-

wachte Bereiche hinausgehen.

Vorsichtsmaßnahmen sind zu treffen, damit

der Laserstrahl nicht ungewollt auf Flächen

fällt, die wie ein Spiegel reflektieren und dass

Personen nicht direkt in den Strahl blicken.

Laser classification

The instrument is a laser class 3R laser pro-

duct according to DIN IEC 60825-1:2003-10.

The measuring tool should be operated only

by persons who are familiar with the handling

of laser devices.

According to EN 60825-1, this includes,

among other things, the knowledge about the

biological effects of the laser to the eyes and

the skin as well as the correct usage of laser

protection devices in order to avoid dangers

Electromagnetic acceptability (EMC)

It cannot be completely excluded that this

instrument will disturb other instruments

(e.g. navigation systems);

will be disturbed by other instruments (e.g.

intensive electromagnetic radiation nearby

industrial facilities or radio transmitters).

•

Elektromagnetische Verträglichkeit

Es kann nicht generell ausgeschlossen wer-

den, dass das Gerät andere Geräte stört

(z.B. Navigationseinrichtungen);

durch andere Geräte gestört wird (z.B. elek-

tromagnetische Strahlung bei erhöhter Feld-

stärke z.B. in der unmittelbaren Nähe von

Industrieanlagen oder Rundfunksendern).

•

CE-Konformität

Das Gerät hat das CE-Zeichen gemäß den

Normen EN 61326:1997, EN 55022,

EN 61000-4-2/-3.

CE-Conformity

Instrument has CE-mark according to

EN 61326:1997, EN 55022,

EN 61000-4-2/-3.

Garantie

Die Garantiezeit beträgt zwei (2) Jahre, begin-

nend mit dem Verkaufsdatum.

Die Garantie erstreckt sich nur auf Mängel

wie Material-oder Herstellungsfehler, sowie

die Nichterfüllung zugesicherter Eigenschaf-

ten.

Ein Garantieanspruch besteht nur bei bestim-

mungsgemäßer Verwendung. Mechanischer

Verschleiß und äußerliche Zerstörung durch

Gewaltanwendung und Sturz unterliegen nicht

der Garantie. Der Garantieanspruch erlischt,

wenn das Gehäuse geöffnet wurde. Der Her-

steller behält sich vor, im Garantiefall die

schadhaften Teile instand zusetzen bzw. das

Gerät gegen ein gleiches oder ähnliches (mit

gleichen technischen Daten) auszutauschen.

Ebenso gilt das Auslaufen der Batterie

nicht als Garantiefall.

Warranty

This product is warranted by the manufac-

turer to the original purchaser to be free from

defects in material and workmanship under

normal use for a period of two (2) years from

the date of purchase.

During the warranty period, and upon proof

of purchase, the product will be repaired or

replaced (with the same or similar model at

manufacturers option), without charge for

either parts or labour.

In case of a defect please contact the dealer

where you originally purchased this product.

The warranty will not apply to this product if

it has been misused, abused or altered.

Without limiting the foregoing, leakage of the

battery, bending or dropping the unit are

presumed to be defects resulting from misuse

or abuse.

geo-FENNEL GmbH

Kupferstraße 6

D-34225 Baunatal

Tel. +49 561 49 21 45

Fax +49 561 49 72 34

Email: [email protected]

www.geo-fennel.de

Haftungsausschluss

Der Benutzer dieses Produktes ist angehalten,

sich exakt an die Anweisungen der Bedie-

nungsanleitung zu halten. Alle Geräte sind vor

der Auslieferung genauestens überprüft wor-

den. Der Anwender sollte sich trotzdem vor

jeder Anwendung von der Genauigkeit des

Gerätes überzeugen.

Der Hersteller und sein Vertreter haften nicht

für fehlerhafte oder absichtlich falsche Ver-

wendung sowie daraus eventuell resultieren-

de Folgeschäden und entgangenen Gewinn.

Der Hersteller und sein Vertreter haften nicht

für Folgeschäden und entgangenen Gewinn

durch Naturkatastrophen wie z.B. Erdbeben,

Sturm, Flut, usw. sowie Feuer, Unfall, Ein-

griffe durch Dritte oder einer Verwendung

außerhalb der üblichen Einsatzbereiche.

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn durch

geänderte oder verlorene Daten, Unterbre-

chung des Geschäftsbetriebes usw., die durch

das Produkt oder die nicht mögliche Verwen-

dung des Produktes verursacht wurden.

Der Hersteller und sein Vertreter haften nicht

für Schäden und entgangenen Gewinn resul-

tierend aus einer nicht anleitungsgemäßen

Bedienung.

Der Hersteller und sein Vertreter haften nicht

für Schäden, die durch unsachgemäße Ver-

wendung oder in Verbindung mit Produkten

anderer Hersteller verursacht wurden.

Exceptions from responsibility

The user of this product is expected to follow

the instructions given in operators’ manual.

Although all instruments left our warehouse

in perfect condition and adjustment the user

is expected to carry out periodic checks of

the product’s accuracy and general perfor-

mance.
