Georgia Pacific Compact Quad 56743A User manual

G-100511 REV F
REFERENCE GUIDE: 56743A, 56744A, 56746A, 56747A, 56748,
56744AKB, 56746AKB, 56748KB
Compact Quad® Vertical 4-Roll Tissue Dispenser
© 2018 GP PRO. All rights reserved.
Bracket Mount |Montaje del soporte | Montage sur des supports
1Assemble two (2) mounting brackets (#54019 sold
separately) by connecting the sides as shown. For
accessories or replacement components, please call:
1-866-HELLOGP (1-866-435-5647).
Ensamble dos (2) soportes de montaje (n.º 54019, se
venden por separado) conectando los lados como se
muestra. Para obtener accesorios o piezas de repuesto,
llame al siguiente número: 1-866-HELLOGP (1-866-435-5647).
Assemblez deux (2) supports de montage (no 54019; vendus
séparément) en reliant les côtés comme illustré. Pour des
accessoires ou des pièces de rechange, veuillez
composer le 1-866-HELLOGP (1-866-435-5647).
2With top level and the arrows on the bracket
pointing up, secure assembled bracket to wall
with four anchored screws using the keyhole
slots indicated. NOTE: Top of the bracket
should be at least 4.25” below any grab bars or
other objects to ensure clearance for loading.
Con la parte superior y las flechas del soporte hacia arriba,
asegure el soporte armado a la pared con cuatro tornillos
fijados en las ranuras perforadas indicadas. NOTA: La parte
superior del soporte debe estar al menos 4,25" por debajo
de cualquier barra de agarre u otros objetos para asegurar
que queda el espacio necesario para cargar el papel.
Avec le dessus du support de niveau et les flèches pointant
vers le haut, fixez le support assemblé au mur avec quatre
vis ancrées dans les fentes indiquées. REMARQUE : Le
dessus du support devrait être à au moins 4,25” (10,75 cm)
sous toute barre d’appui ou autre élément afin de
faciliter la recharge du distributeur.
4.25”
3Fit dispenser on bracket engaging all clips as
indicated. Lock into place by gently pulling
down until it clicks into place.
Ajuste el dispensador sobre el soporte fijando
todas las trabas como se indica. Asegúrelo en
su lugar presionando suavemente hacia abajo
hasta escuchar un "clic".
Installez le distributeur sur le support en
engageant toutes les attaches, comme
indiqué. Fixez-le en place en tirant doucement
vers le bas jusqu’à ce qu’il se mette en place
avec un clic.
4Installation is complete. For instructions on
how to load tissue, proceed to the last page.
Terminó la instalación. Para obtener
instrucciones sobre cómo colocar pañuelos de
papel, consulte la última página.
L’installation est terminée. Pour obtenir des
instructions sur la manière de charger le papier,
reportez-vous à la dernière page.
click
clic
cliquez
For questions regarding
this dispenser or for
replacement parts, please
call: 1-866-HELLO GP
(1-866-435-5647).
Visit gppro.com to learn
more about all of our
products and solutions.
Si tiene preguntas sobre este
dispensador o desea adquirir
piezas de repuesto, llame al
número: 1-866-HELLO GP
(1-866-435-5647).
Visite el sitio web gppro.com
para conocer más sobre
nuestros productos y
soluciones.
Pour toutes questions
concernant ce distributeur
ou pour des pièces de
rechange, veuillez composer
le 1-866-HELLO GP
(1-866-435-5647).
Visitez gppro.com pour en
savoir plus sur l’ensemble de
nos produits et de nos
solutions.
1-866-435-5647 www.gppro.com
Key
Llave
Clé
Refill
Repuesto
Recharge
Replacement Parts | Piezas de repuesto | Pièces de rechange
56743A, 56744A,
56746A, 56747A
56748
11.65 in 7.30 in
13.62 in
#50504
Spindle Assembly
Conjunto de eje
Ensemble tige
#56711
#56713KB
(KOLO™ version)
Mounting Bracket
Soporte de montaje
Support de montage
#54019

Loading | Recarga | Chargement Direct Mount |Montaje directo | Montage direct
1Position unit on wall so that the top is level.
With the front cover open, mark screw
locations where indicated. NOTE: Top of the
dispenser should be at least 3.25” below any
grab bars or other objects to ensure
clearance for loading.
Ubique la unidad sobre la pared de manera
que la parte superior quede recta. Con la
cubierta frontal abierta, marque las
ubicaciones de los tornillos donde se indica.
NOTA: La parte superior del dispensador
debe estar al menos 3,25" por debajo de
cualquier barra de agarre u otros objetos
para asegurar que queda el espacio
necesario para cargar el papel.
Placez l’unité au mur avec le dessus de niveau.
Avec le couvercle avant ouvert, marquez les
emplacements de vis comme indiqué.
Remarque : Le dessus du distributeur devrait
être à au moins 3,25” (8,25 cm) sous toute
barre d’appui ou autre élément afin d’en
faciliter la recharge.
3.25”
3Close Cover. Installation is complete. For
instructions on how to load tissue, proceed
to the last page.
Cierre la cubierta. Terminó la instalación.
Para obtener instrucciones sobre cómo
colocar pañuelos de papel, consulte la última
página.
Fermez le couvercle. L’installation est
terminée. Pour obtenir des instructions sur la
manière de charger le papier, reportez-vous à
la dernière page.
2Secure unit to wall with four anchored
screws in locations previously marked.
Asegure la unidad a la pared con cuatro
tornillos colocados en las ubicaciones
marcadas previamente.
Fixez l’unité au mur avec quatre vis ancrées
dans les emplacements marqués
précédemment.

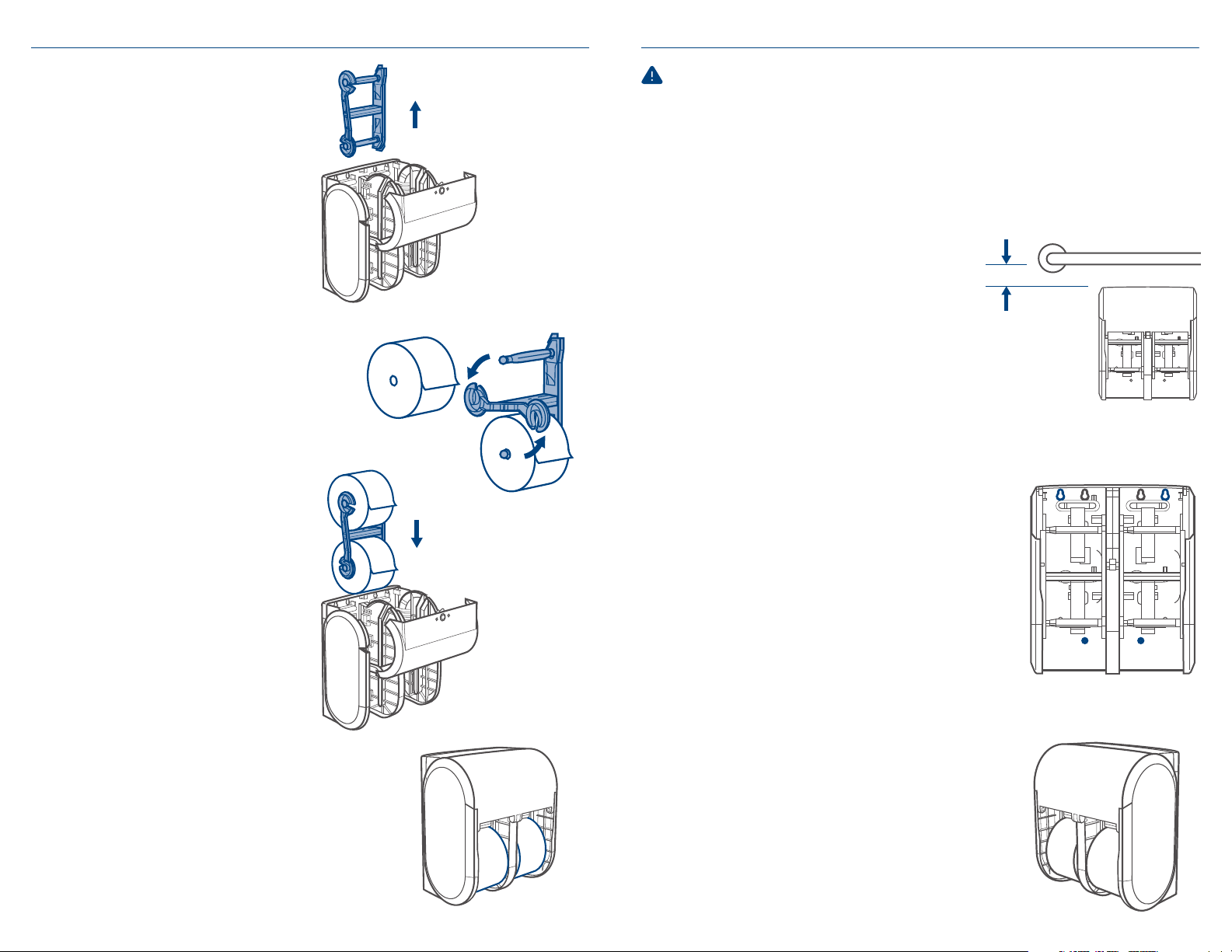

AWith front cover open, remove
roll-transfer sled by pulling
straight up.
Con la cubierta frontal abierta,
extraiga el soporte para cambio
de rollo tirando del deslizador de
rollos hacia arriba.
Avec le couvercle avant ouvert,
retirez le support de transfert en le
tirant vers le haut.
BRotate arm on roll-transfer
sled. Replace tissue rolls so
tissue dispenses from top, then
return arm to orginal position.
Gire el brazo del soporte para
cambio de rollo. Cambie los
rollos de papel colocándolos
de manera que el papel se
desenrolle por la parte superior
del rollo y luego coloque el
brazo en su posición original.
Tournez le bras du support de
transfert. Mettez les rouleaux de
papier de façon à ce que le
papier arrive par le dessus puis
remettez le bras dans sa
position originale.
CAlign roll-transfer sled with
side rails and return to
dispenser.
Alinee el soporte para cambio
de rollo con las guías laterales
y vuelva a colocarlo en el
dispensador.
Alignez le support de transfert
avec les guides et remettez-le
dans le distributeur.
DClose cover. The Compact
Quad® Vertical 4-Roll Tissue
Dispenser is now ready for
operation.
Cierre la cubierta. El
dispensador de pañuelos de
papel vertical de 4 rollos
Compact Quad® ya está listo
para usar.
Fermez le couvercle. Le
distributeur vertical à quatre
rouleaux Compact Quad® peut
maintenant être utilisé.
ADA compliant when installed according to ADA installation instructions.
Cumple con lo establecido por la ADA (Ley de Estadounidenses con
Discapacidades) si se lo instala siguiendo las instrucciones de la ADA.
Conforme aux normes de l’ADA (la loi américaine en faveur des personnes
handicapées) lorsqu’installé selon les instructions de l’ADA.
