Geutebruck XNet EcoFD-2410 User manual

EcoFD-2410
Netzwerk-Domkamera
Network Dome Camera
Bedienungsanleitung
Operating manual

1 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
XNET IP-Dome-Kamera – Installationshandbuch
(EcoFD-2410)
Ver. 1.0 (100211)

2 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Hinweise zu diesem Handbuch
Die ordnungsgemäße Funktion dieses Produkts wurde mit Kompatibilitäts- und
Belastungstests geprüft.
Dieses Installationshandbuch richtet sich an Benutzer von XNET Netzwerk-Dome-
Kameras. Zweck dieses Installationshandbuchs ist die Beschreibung der Bedienung
von XNET Netzwerk-Dome-Kameras.
Lesen Sie vor der Benutzung des Produkts dieses Handbuch gründlich durch und
beachten Sie vor allem die Sicherheitshinweise, auch wenn Sie in der Vergangenheit
bereits ähnliche Produkte benutzt haben sollten.
Wichtige Hinweise
Die Urheberrechte für dieses Handbuch liegen ausschließlich bei GEUTEBRÜCK
GmbH.
Unerlaubtes Vervielfältigen und Verbreiten dieses Handbuchs ist gesetzlich
verboten.
Für Schäden, die Folge des Einsatzes nicht empfohlener Ersatzteile oder
missbräuchlicher Verwendung sind, wird kein Support geleistet.
Wenden Sie sich unverzüglich an Ihren Händler oder den Hersteller, wenn das
Produkt (Ihrer Meinung nach) einen Mangel aufweist.
Kontaktieren Sie den Händler oder Hersteller, bevor Sie das Produkt
auseinandernehmen, um Änderungen oder Reparaturen durchzuführen.
Dieses Produkt entspricht den Anforderungen für die CE-Kennzeichnung
(Europa) und die FCC-Kennzeichnung (USA) für Elektrogeräte, die im Haushalt
und im kommerziellen Bereich eingesetzt werden.

3 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Index
1. Informationen zu XNET ...................................................................................4
1.1. Informationen zu XNET .............................................................................4
1.2. Funktionen von XNET................................................................................4
1.3. Einsatzmöglichkeiten ................................................................................4
2. Informationen zum Produkt ............................................................................5
2.1. Inhalt .....................................................................................................5
2.2. Produktinformationen ...............................................................................5
2.3. Hardwarekomponenten .............................................................................6
2.3.1. Schalter und Steuerelemente ...........................................................6
2.3.2. Kabel anschließen......................................................................... ..7
2.3.3. Verbindung zu Alarmgeräten ............................................................8
3. Software installieren ....................................................................................... 9
3.1. XNET installieren......................................................................................9
3.1.1. Montage der Kamera....................................................................... 9
3.1.2. Kabel anschließen......................................................................... 10
3.2. IP-Installationsprogramm installieren und IP-Adresse konfigurieren ............... 11
3.2.1. Informationen zum IP-Installationsprogramm ................................... 11

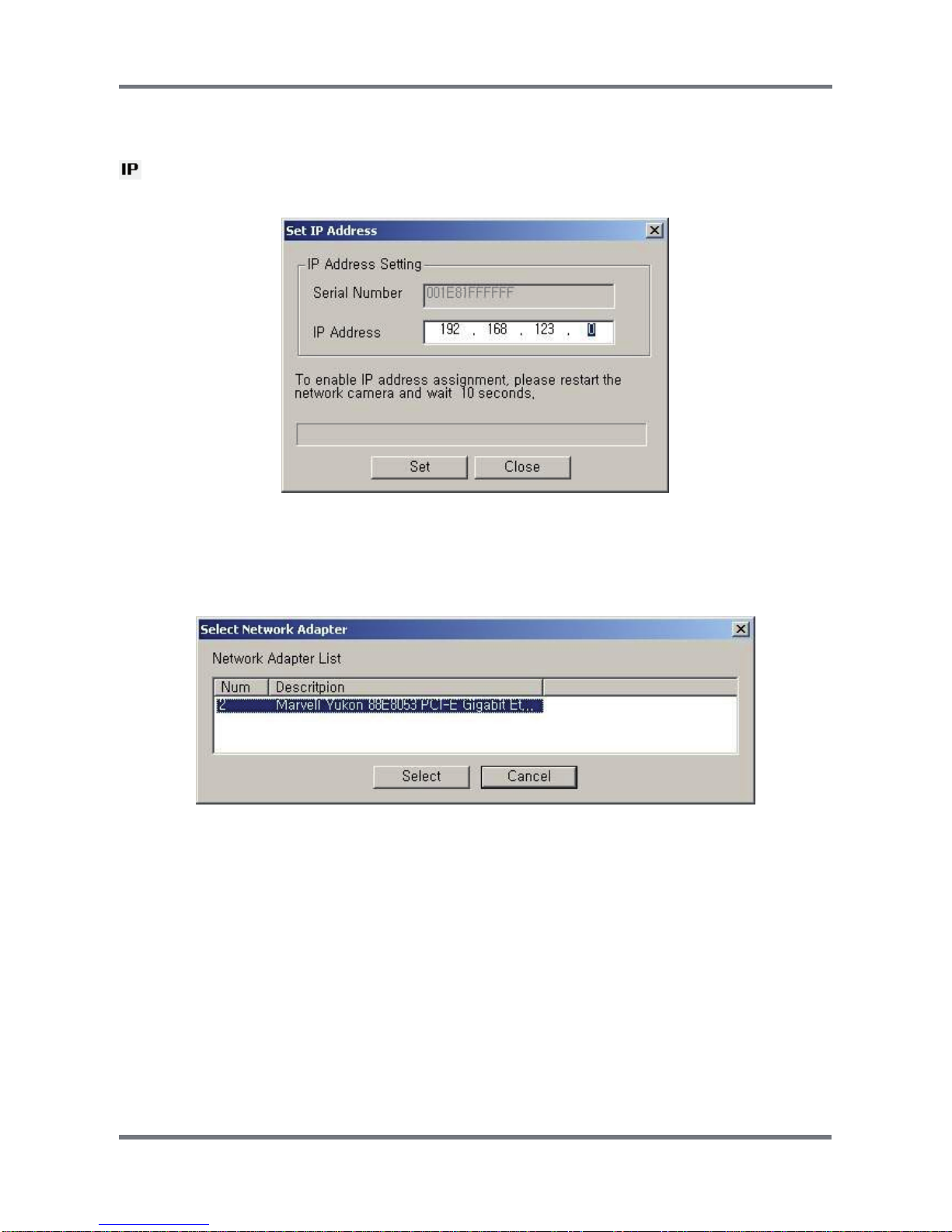

3.2.2. IP-Adresse konfigurieren ............................................................... 11
4. Web Viewer verwenden ................................................................................. 13
4.1. Anmelden ............................................................................................. 13
4.2. „Web Viewer“-Fenster ............................................................................. 14

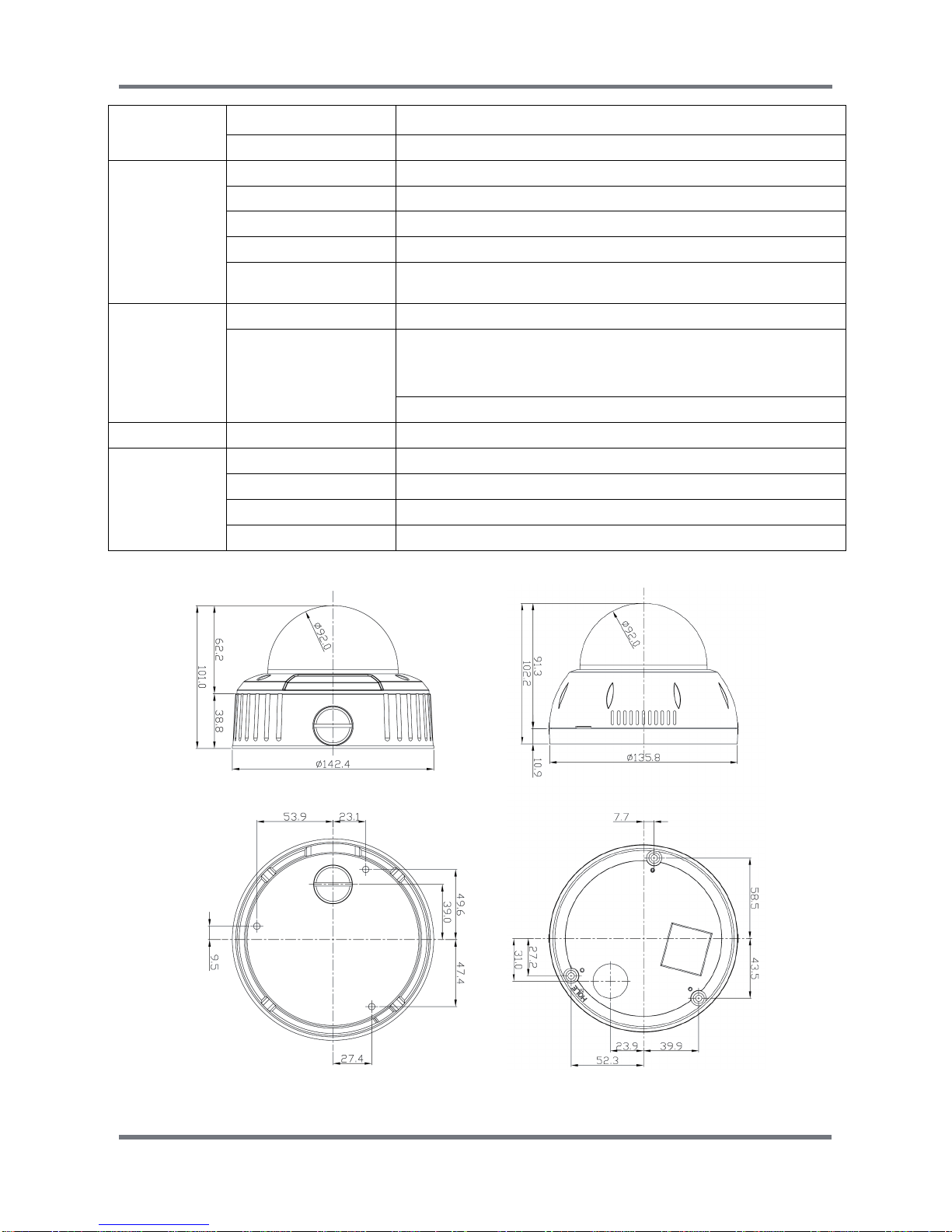

5. Technische Daten ..........................................................................................16

4/ 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Informationen zu XNET
1
1. .1 1. . I In nf fo or rm ma at ti io on ne en n z zu u X XN NE ET T
XNET ist ein internetgestütztes Sicherheits- und Überwachungssystem, das mit einer Vielzahl von
Netzwerkinfrastrukturen kompatibel ist. Es zeichnet sich durch einfache Installation und eine übersichtliche
Benutzeroberfläche aus und ist mit verschiedenen Komprimierungs-Codecs kompatibel, darunter MJPEG,
MPEG-4 und H.264. XNET ermöglicht zuverlässige Echtzeit-Überwachung durch Echtzeitübertragung von
Video-/Audiodaten im D1-Format, lokales Speichern bei Netzwerkproblemen und Hybrid-IP-Technologie, die
das Einbinden bestehender Videoüberwachungsgeräte erlaubt.
1
1. .2 2. . F Fu un nk kt ti io on ne en n v vo on n X XN NE ET T
 Modernste Video/Audio-Komprimierungstechnologie (MJPEG/MPEG-4/H.264, ADPCM/G726)
Progressive-Technologie – Progressive-Abtastung für scharfe und klare Bildwiedergabe ohne „Geisterbilder“
Hybrid-IP-Technologie – Bestehende analoge Videoüberwachungsgeräte können mit analogen
Videosignalen versorgt werden.
 Übertragung von Multi-Codec-Streams – Live-Videosignale können mit den Verfahren MJPEG oder MPEG-4
(oder H.264) komprimiert und übertragen werden, um unterschiedliche Netzwerkanwendungen und -
benutzer zu unterstützen.
 2-Wege-Audiokommunikation (bidirektionale Sprachkommunikation zwischen Client-PC und XNET)
 Smart Event-Funktion – Ergänzend zu Bewegungserkennung und Sensor/Alarm-Funktion ermöglicht die
Vor- und Nach-Alarm-Funktion automatische Überwachung ohne dauerhafte Beobachtung durch einen
Bediener.
 Installations-/Betriebsassistent – Der Installations-/Betriebsassistent erleichtert die Arbeit von
Administratoren und Bedienern, ermöglicht aber auch eine einheitliche Installation auf einer Vielzahl von
Arbeitsstationen.
 Bis zu 3 Bewegungserkennungsbereiche
 Bewegungserkennung – Alarmauslösung und Video/Audio-Datenübertragung an FTP-Server oder E-Mail-
Adressen bei erkannten Bewegungen.
Unterstützung vieler Auflösungen – SXGA (1280x960), XGA (1024x768), VGA (640x480), CIF (320x240)
 RS-485-Schnittstelle für Fernsteuerung von Schwenk- und Neigevorgängen
 Ferngesteuerte Softwareupgrades über das Netzwerk
1
1. .3 3. . E Ei in ns sa at tz zm mö ög gl li ic ch hk ke ei it te en n
 Überwachung (Gebäude, Verkaufseinrichtungen, Produktionshallen, Parkplätze, Finanzinstitute, Behörden,
Militäreinrichtungen usw.)
 Video-Fernbeobachtung (Krankenhäuser, Kindergärten, Verkehrsbeobachtung, Zweigstellen, Wetter,
Umweltschutz und illegale Müllentsorgung usw.)
 Echtzeit-Übertragung über das Internet (Erholungseinrichtungen, Partys, Festivals usw.), geschäftliche
Videokonferenzen, Schulungen usw.

5/ 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Informationen zum Produkt
2
2. .1 1. . V Ve er rp pa ac ck ku un ng gs si in nh ha al lt t
Prüfen Sie beim Auspacken, ob alle nachfolgend genannten Teile vorhanden sind.
Verpackungsinhalt Beschreibung Ergänzende Informationen
XNET XNET IP-Dome-Kamera
Netzkabel Kabel mit zwei Buchsen
Anschluss Anschluss für Alarm und Audio
CD Software und Benutzerhandbuch
2
2. .2 2. . P Pr ro od du uk kt ti in nf fo or rm ma at ti io on ne en n
XNET
(EcoFD-2410)
Installations-CD
IP-Installer Viewer
(XNET-NVR)
IP-Dome-Kamera Eine Software, die dem Produkt eine
IP-Adresse zuordnet
Eine Software, die Audio- und
Videosignale vom Gerät überwacht
und aufzeichnet (Unterstützung von
bis zu 16 Kanälen)

6/ 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
2
2. .3 3. . H Ha ar rd dw wa ar re ek ko om mp po on ne en nt te en n
2
2. .3 3. .1 1. . S Sc ch ha al lt te er r u un nd d S St te eu ue er re el le em me en nt te e
Dargestellt ist das Kameramodul im Inneren des Domgehäuses.
Rücksetzen auf Werkeinstellungen
Halten Sie diese Taste bei bestehender Spannungsversorgung mehr als 3 Sekunden gedrückt, um das
Gerät auf die Werkeinstellungen zurückzusetzen.
Objektiv einstellen
Zoom einstellen: Regeln Sie den Zoom mit dem Drehregler.
Schärfe einstellen: Regeln Sie die Scharfstellung mit dem Drehregler.
Der CDS-Sensor erkennt Dunkelheit (Nacht) und
schaltet die IR-LEDs ein.
Anschluss
Spannungsversorgung
Netzwerkbuchse
Rückstelltaste
Zurücksetzen des Geräts
Zoomeinstellung
Schärfeneinst
IR-LED
Analoger
Videoausgang
LÜFTER
CDS-Sensor
Mikrofon-/Audio-
Eingang
Audio-Ausgang

7/ 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
2

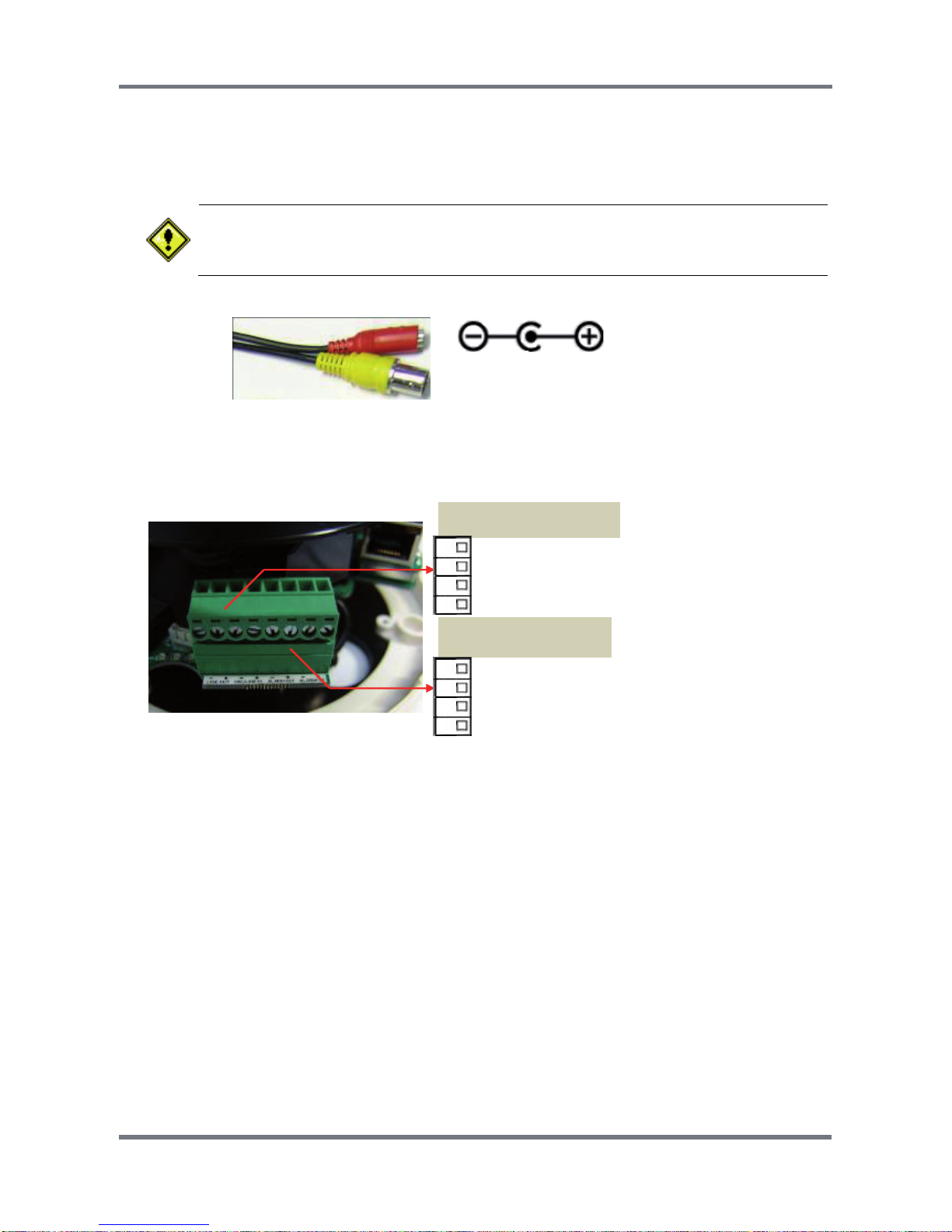

2. .3 3. .2 2. . K Ka ab be el l a an ns sc ch hl li ie eß ße en n
Spannungsversorgung
Spannungsversorgung des XNET-Produkts. Verwenden Sie das mitgelieferte 12-VDC-Netzteil.
Wenn die Spannungsversorgung über das LAN-Kabel erfolgt (PoE), dürfen
Sie KEIN Netzteil an diesen Anschluss anschließen. Wenn Sie die Ethernet-
und die 12-VDC-Versorgung gleichzeitig anschließen, verlieren Sie im Falle
von Defekten Ihre Garantieansprüche.
Analoger Videoausgang
Über diesen Ausgang können Sie während der Montage das analoge Videosignal beobachten.
(Wählen Sie im Menü die Option „Video Out“, um den Ausgang zu aktivieren.)
Audioanschluss
MIC/Line-Eingang (Mono)
Zum Anschließen eines externen Audiogeräts oder Mikrofons.
Line-Ausgang (Mono)
Audiosignalausgang zu einem Verstärker oder aktiven Lautsprecher. Mit diesem Signal kann bei der
bidirektionalen Kommunikation das Audiosignal vom Remote-PC abgehört werden.
ALARM-Eingang/Ausgang
Schließen Sie folgende Elemente an den Alarmeingang/-ausgang an:
Sensoreingang: An den Eingang können Kabel diverser Sensortypen angeschlossen werden (IR-,
Wärme- und Magnetsensoren).
Relaisausgang: Verbindung zu einem externen Alarmgeber mit Relais, zum Beispiel zu einer
Sirene, einer Leuchte oder einem Warnlicht.
Weitere Informationen zum Anschließen von Sensoren und Relais finden Sie unter
„Alarmgeräte anschließen“.
- Alarmausgang Common
- Alarmausgang
- Alarmsensoreingang (-)
- GND
- Line-Ausgang
- GND
Alarmanschluss
Audioanschlüsse
Zum 12-VDC-Netzteil

8/ 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
 Netzwerkanschluss
Über den Ethernetanschluss können Sie das Gerät mit einem RJ-45-Stecker an ein LAN mit 100 Mbit/s
anschließen. Wenn Sie PoE einsetzen, erfolgt auch die Spannungsversorgung über das Netzwerkkabel.
Link-LED
Wenn die gelbe LED leuchtet, besteht eine Verbindung zum Netzwerk.
Act-LED
Wenn die grüne LED leuchtet, ist das XNET-System mit einem 100-Mbit/s-LAN verbunden. Durch Blinken
der grünen LED wird Datenverkehr signalisiert.
2
2. .3 3. .3 3. . V Ve er rb bi in nd du un ng g z zu u A Al la ar rm mg ge er rä ät te en n
 Alarmeingang
An den Alarmeingang (+)/(-) (siehe Abbildung 2.5) können Kabel verschiedenster Sensorarten
angeschlossen werden (IR-, Wärme- und Magnetsensoren). (Im Menü kann eingestellt werden, ob der
angeschlossene Sensor als Öffner oder Schließer arbeitet.)
Das Alarmsensorgerät muss über eine eigene Stromversorgung verfügen.
Interne Schaltung Externe Schaltung
 Alarmausgang
Dieser Anschluss kann mit höchstens 30 V / 400 mA Wechselspannung oder 30 V / 400 mA
Gleichspannung belastet werden. Höhere Spannungen bzw. Stromstärken müssen mit einem Relais
geschaltet werden.
Interne Schaltung Externe Schaltung

9/ 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
3.Software installieren
In diesem Kapitel werden grundlegende Hinweise zur XNET-Installation und zum bequemen Überwachen von
XNET-Video- und Audiosignalen gegeben. Wenn Sie Fragen zu Details haben, die nicht in diesem Kapitel
beschrieben werden, oder wenn das Produkt nicht wie beschrieben funktioniert, lesen Sie bitte die Antworten
im Bereich „Häufig gestellte Fragen“ (FAQ), bevor Sie sich an Ihren Händler wenden.
Unsere Homepage finden Sie im Internet unter der Adresse
http://www.geutebrueck.com
3
3. .1 1. . X XN NE ET T i in ns st ta al ll li ie er re en n
3
3. .1 1. .1 1. . M Mo on nt ta ag ge e d de er r K Ka am me er ra a
Montieren Sie die Kamera an einer Decke oder einer Wand. Vergewissern Sie sich, dass der Untergrund stabil
genug ist, um die Kamera zu tragen.
Modell EcoFD-2410

10 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Passen Sie wie unten dargestellt Position, Zoom und Scharfstellung an:
3
3. .1 1. .2 2. . K Ka ab be el l a an ns sc ch hl li ie eß ße en n
1. Zum Einrichten einer IP-Adresse wird ein PC oder Notebook benötigt.
Kompatible Betriebssysteme: Windows 2000 / Windows XP / Windows Vista
Da die Standard-IP-Adresse des Geräts 192.168.123.100 ist, sollten Sie die IP-Adresse des
Computers wie folgt konfigurieren:
IP-Adresse: 192.168.123.101 Subnetzmaske: 255.255.255.0
2. Verbinden Sie das LAN-Kabel mit dem Netzwerkanschluss des Produkts (verwenden Sie ein gekreuztes
Netzwerkkabel, wenn Sie es direkt an einen PC anschließen, und ein ungekreuztes Kabel, wenn Sie es an
einen Hub anschließen).
3. Schließen Sie die Kamera an die Stromversorgung an.
4. Schließen Sie gegebenenfalls Alarmsensor/Alarmausgang und Audio an.
NEIGEN: 90˚
Horizontale
Drehung: 360˚
SCHWENKEN: 360˚
FOKUS
ZOOM
COMPUTE
R
Ungekreuztes
Netzwerkkabel
NETZWERK-HUB
COMPUTE
R
Gekreuztes
Netzwerkkabel

11 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
3
3. .2 2. . I IP P- -I In ns st ta al ll la at ti io on ns sp pr ro og gr ra am mm m i in ns st ta al ll li ie er re en n u un nd d I IP P- -A Ad dr re es ss se e k ko on nf fi ig gu ur ri ie er re en n
3
3. .2 2. .1 1. . I In nf fo or rm ma at ti io on ne en n z zu um m I IP P- -I In ns st ta al ll la at ti io on ns sp pr ro og gr ra am mm m
Damit Netzwerkkamera und Überwachungs-PC eine Verbindung zum Netzwerk herstellen können, muss für
beide Geräte jeweils eine eindeutige IP-Adresse konfiguriert werden. Mit dem IP-Installationsprogramm, das
auf der Installations-CD mitgeliefert wird, ist das Konfigurieren von IP-Adressen besonders einfach. Wenn Ihr
Netzwerk über einen eigenen DHCP-Server verfügt, werden den Netzwerkkameras automatisch IP-Adressen
zugeordnet. Wenn sich in Ihrem Netzwerk kein DHCP-Server befindet, lautet die Standard-IP-Adresse des
Geräts 192.168.123.100. Einzelheiten finden Sie im Benutzerhandbuch zum IP-Installationsprogramm.
3
3. .2 2. .2 2. . I IP P- -A Ad dr re es ss se e k ko on nf fi ig gu ur ri ie er re en n
A. Beim Starten des IP-Installationsprogramms wird folgendes Dialogfeld angezeigt:
Abbildung 3-2

12 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
B. Wählen Sie die Kamera, deren IP-Adresse Sie ändern möchten, und klicken Sie auf die Schaltfläche
(IP-Adresse festlegen), um das in Abbildung 3-3 gezeigte Dialogfeld anzuzeigen.
Abbildung 3-3
C. Wenn Sie die IP-Adresse eingeben und auf die Schaltfläche „Set“ klicken, wird das in Abbildung 3-4
dargestellte Dialogfeld angezeigt.
Abbildung 3-4
D. Wählen Sie die Netzwerkkarte, und klicken Sie auf die Schaltfläche „Select“, um die IP-Adresse der
Kamerazuändern.

13 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Web Viewer verwenden
Die Verbindung zu Netzwerkgeräten kann über den Webbrowser oder mit der XNET-CMS-Software hergestellt
werden. In diesem Handbuch wird ausschließlich die Nutzung des Webbrowsers beschrieben. Hinweise zum
Konfigurieren von Netzwerkverbindungen mit der XNET-CMS-Software finden Sie im XNET-CMS-Handbuch,
das auf der Installations-CD gespeichert ist.
4
4. .1 1. . A An nm me el ld de en n
Geben Sie in der Adressleiste Ihres Webbrowsers die IP-Adresse des Geräts ein, und drücken Sie die
Eingabetaste. Folgende Webseite wird angezeigt:
Abbildung 4-1. Anmeldedialogfeld
Geben Sie Benutzername und Kennwort ein, um das „Web Viewer“-Fenster anzuzeigen. Die Standard-ID
lautet „root“, das Standardkennwort lautet „admin“. Wenn Sie eine vom Standardwert abweichende
HTTP-Portnummer verwenden möchten, setzen Sie einfach einen Doppelpunkt und die Portnummer an
das Ende der IP-Adresse (geben Sie zum Beispiel folgende Adresse ein, wenn Sie zu Port 8080 wechseln
möchten: http://192.168.123.100:8080).
<Adressformat für den Administratorzugriff>
(bei Verwendung der Standard-IP-Adresse und Portnummer)
http://192.168.123.100
(bei geänderter IP-Adresse und Portnummer) http://IP-Adresse: neue Portnummer
(When IP address and port number changed) http://IP address: new port number
Um die Sicherheit des Systems zu gewährleisten, sollten Sie den Benutzernamen und das
Kennwort des Administrators ändern. Stellen Sie sicher, dass Sie diese Daten nicht vergessen und
schützen Sie die Anmeldedaten vor dem Zugriff Dritter. Weitere Informationen finden Sie im
[XNET-Benutzerhandbuch].

14 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
4
4. .2 2. . „ „W We eb b V Vi ie ew we er r“ “- -F Fe en ns st te er r
Im „Web Viewer“-Fenster befinden sich Schaltflächen für Videoüberwachung und Menüoptionen.
Abbildung 4-2. „Web Viewer“-Fenster
Wenn Sie das Administratorkennwort ver
g
essen haben, ist die einzi
g
e Mö
g
lichkeit
zum Wiedererlangen der Kontrolle über das Gerät ein Zurücksetzen des Geräts auf
die Werkseinstellungen. Da bei diesem Schritt alle Konfigurationsänderungen
gelöscht werden, müssen Sie die Netzwerkeinstellungen anschließend erneut mit der
IP-Installationssoftware konfigurieren.

15 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Element Unter-
element Beschreibung
Capture -
Aufnehmen und speichern des aktuellen Bilds als Standbild.
Das Bild wird als JPEG-Datei in folgendem Ordner gespeichert:
C:\XNetCapture
Setting -
Anzeigen des Menüs.
Mit dem Menü können die Einstellungsfenster für die verschiedenen
XNET-Funktionen aufgerufen werden.
Weitere Informationen finden Sie im [XNET-Benutzerhandbuch].
Motion -
Anzeigen des Fensters zum Konfigurieren der Bewegungserkennung.
In diesem Fenster können Sie Bereiche definieren, in denen
Bewegungen erkannt werden sollen.
Weitere Informationen finden Sie im [XNET-Benutzerhandbuch].
Multi View -
Anzeigen des „Multi View“-Fensters.
In diesem Fenster können Sie Videos von Kameras anzeigen, die im
„Multi Video Player“-Einstellungsfenster konfiguriert wurden.
Weitere Informationen finden Sie im [XNET-Benutzerhandbuch].
Live View
Hauptstream Wenn Sie dieses Kontrollkästchen aktivieren, wird der Video-
Hauptstream angezeigt.
Substream
Wenn Sie dieses Kontrollkästchen aktivieren, wird der Video-Substream
angezeigt.
Wenn Sie den Substream anzeigen möchten, müssen Sie im „Video“-
Einstellungsfenster die Option „Dual-Codec“ aktivieren.
Weitere Informationen finden Sie im [XNET-Benutzerhandbuch].

16 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Technische Daten
EcoFD-2410 Spezifikation
Kamera Signalsystem Progressive-Abtastung
Abtastsystem 4:3 Progressive
Pixeltakt 48 MHz
Abtastfrequenz (H) 26 KHz (NTSC) / 27 KHz (PAL)
Abtastfrequenz (V) 24 Hz (NTSC) / 25 Hz (PAL)
Bildaufnehmer ½“-Progressive-CMOS-Sensor
Sync. System Intern
Bildpunkte gesamt 2103 (H) × 1559 (V)
Bildpunkte effektiv 1280 (H) × 960 (V)
Horizontalauflösung 800 TV-Zeilen
Video-Ausgangspegel Auswahl NTSC/PAL 1,0 Vss (BNC 75, Composite) * VGA/Nur-CIF-Modus
Objektiv (Megapixel) Integriertes variables Objektiv mit DC-Blende, f=3 – 9 mm, F 1.2
Min. Lichtstärke 1 Lux, 0 Lux (IR-LED)
IR-LED IR EIN (3 Lux) / IR AUS (7 Lux)
Hintergrundlichtkompens. Ein/Aus
Weißabgleich Autom./Manuell
Belichtungssteuerung Autom./Manuell
Tag und Nacht Autom./Manuell
Funktionen S/W, flimmerfrei
Elektronische
Verschlusszeitsteuerung NTSC: 1/6–1/600 (13 Schritte), PAL: 1/6–1/500 (13 Schritte)
System Hauptprozessoren Embedded-CPU 32-Bit mit Linux
Systemspeicher NAND-Flash-Speicher: 64 MB, DDR-Speicher: 128 MB
Video/Audio Kompression MJPEG (SXGA + XGA) / VGA (MJPEG + MPEG4 + H.264)
Bildrate Dual Mode: MJPEG (15 fps), MPEG4 / H.264 (30 fps)
Auflösung SXGA (1280 x 960), XGA (1024 x 768), VGA (640 x 480), QVGA (320 x 240)
Videostreaming
SXGA + XGA > MJPEG Single Mode;
VGA > MJPEG + MPEG4 (oder H.264) Dual Mode
Konstante und variable Bitrate bei MPEG4 (128 Kbps – 3 Mbps)
Bildrate und Bandbreite steuerbar
Bildeinstellungen Einstellung der Komprimierungsstufe
Einstellen von Helligkeit, Schärfe, Weißabgleich
Audio 2-Wege (vollduplex / ADPCM G.726)
Netzwerk Protokoll IPv4, TCP, UDP, RTSP, RTCP, RTP, HTTP, SMTP, FTP, DHCP, UPnP, Bonjour, DNS,
DynDNS, IGMP, SAP, ICMP, ARP
Unterstützte DDNS DyncDDNS.org, Referenzcode mit SDK
Videozugriff von Webbrowser Kamera-Livebilder von bis zu 10 Clients
LAN-Schnittstelle Ethernet 10/100 Base-T (RJ-45)
PoE-Unterstützung IEEE 802.3af-Standard-Unterstützung

17 / 17
X
XN NE ET T I IP P- -D Do om me e- -K Ka am me er ra a – – I In ns st ta al ll la at ti io on ns sh ha an nd db bu uc ch h
Sicherheit Einrichtung von
Zugriffsebenen Kennwortgeschützter Zugriff für mehrere Benutzer
Netzwerksicherheit IP-Filter
Alarm- und
Ereignis-
Management
Bilderkennung Bewegungserkennung (3 Regionen auswählbar – separate Erkennung)
Sensorerkennung Sensor-Eingang, Zeitsteuerung, Alarmausgang
Vorgang nach Ereignis Versenden eines JPEG-Bilds über FTP-Server oder SMTP (E-Mail-Server)
Lokale Speicherung JPEG-Bild in internen Speicher schreiben: max. 32 MB
Vor-/Nachalarm
Detail-Zeiteinstellung: max. Voralarm 5 s / Nachalarm 8 s
Lokales Speichern (interner Speicher: JPEG)
Anwendungen Webbrowser Internet Explorer Version 6.0 oder neuere Version
Überwachungsanwendungen
Web Viewer (Windows-Webbrowser)
Anzeige des Livebilds von bis zu 10 Benutzerclients
Video-Schnappschuss und Speicherung in Datei (JPEG, Streamdaten)
XNVR-Viewer und -Werkzeug (IP-Installationsprogramm usw.)
Wartung Systemupgrade Firmwareupgrade über HTTP
Mechanische
Eigenschaften Schwenken/Neigen/Horiz. 3-Achsen-Halterung für Bewegungen in alle Richtungen
Betriebstemperatur -10 ℃– 50 ℃(Tagesmodus), -10 ℃– 40 ℃(Nachtmodus – IR-LED EIN),
Spannungsversorgung 12 VDC, max. 7 W (oder PoE)
Abmessungen / Gewicht ca. 142 (Ø) mm; ca. 900 g

1/ 17
X
XN NE ET T I IP P D Do om me e C Ca am me er ra a I In ns st ta al ll la at ti io on n G Gu ui id de e
XNET IP Dome Camera Installation Guide
(EcoFD-2410)
Ver. 1.0 (100211)

2/ 17
X
XN NE ET T I IP P D Do om me e C Ca am me er ra a I In ns st ta al ll la at ti io on n G Gu ui id de e
About this Manual
A compatibility and durability test ensured this product’s high performance.
This manual is for XNET IP Dome Camera users only and it describes operations related
to XNET IP Dome Camera.
Please read this manual thoroughly paying attention to cautions and warnings before
using the product even if you have used similar products before.
Important Notices
The copyright of this manual is owned by GEUTEBRÜCK GmbH only.
It is illegal to copy and distribute this manual without permission.
Damages caused by use of parts not recommended and by misuse will not be
applicable for support.
Contact the store or the manufacturer immediately if (you think) there is any
problem with the product.
Contact the store or the manufacturer before disassembling the product for
alteration or repair.
This product complies for CE (Europe) and FCC (USA) regulations for
industrial/home use electrical device.
