GOK AUV PS 16 bar User instructions

Originalanleitung / Artikel-Nr. 02 253 50 e
Ausgabe 02.2017
Montage- und Bedienungsanleitung
Automatisches Umschaltventil AUV PS 16 bar
zum Einbau in Mehrflaschenanlagen
Typ 0225AUV
Typ AUV
INHALTSVERZEICHNIS
ZU DIESER ANLEITUNG......................................................................................................................... 1
ÄNDERUNGEN ZUR VORHERGEHENDEN AUSGABE.......................................................................... 2
SICHERHEITSBEZOGENE HINWEISE ................................................................................................... 2
PRODUKTBEZOGENE SICHERHEITSHINWEISE.................................................................................. 2
ALLGEMEINE PRODUKTINFORMATION ............................................................................................... 2
BESTIMMUNGSGEMÄSSE VERWENDUNG .......................................................................................... 3
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG............................................................................... 4
QUALIFIKATION DER ANWENDER........................................................................................................ 4
AUFBAU .................................................................................................................................................. 4
FUNKTIONSBESCHREIBUNG ................................................................................................................ 4
ANSCHLÜSSE......................................................................................................................................... 5
MONTAGE............................................................................................................................................... 5
DICHTHEITSKONTROLLE ...................................................................................................................... 7
INBETRIEBNAHME ................................................................................................................................. 8
BEDIENUNG............................................................................................................................................ 8
BETRIEB.................................................................................................................................................. 9
WARTUNG ............................................................................................................................................ 10
AUSTAUSCH......................................................................................................................................... 10
INSTANDSETZUNG .............................................................................................................................. 10
AUSSERBETRIEBNAHME .................................................................................................................... 10
ENTSORGEN ........................................................................................................................................ 10
GEWÄHRLEISTUNG ............................................................................................................................. 11
TECHNISCHE ÄNDERUNGEN.............................................................................................................. 11
TECHNISCHE DATEN........................................................................................................................... 11
LISTE DER ZUBEHÖRTEILE................................................................................................................. 11
NOTIZEN ............................................................................................................................................... 12
ZU DIESER ANLEITUNG
•Diese Anleitung ist ein Teil des Produktes.
•Für den bestimmungsgemäßen Betrieb und zur Einhaltung der Gewährleistung
ist diese Anleitung zu beachten und dem Betreiber auszuhändigen.
•Während der gesamten Benutzung aufbewahren.
•Zusätzlich zu dieser Anleitung sind die nationalen Vorschriften, Gesetze und
Installationsrichtlinien zu beachten.

Automatisches Umschaltventil AUV PS 16 bar
2 / 12 Artikel-Nr. 02 253 50 e
ÄNDERUNGEN ZUR VORHERGEHENDEN AUSGABE
•Einbaulage und Montagebeispiel hinzugefügt.
•Typ 0225AUV und Typ AUV in einer Anleitung zusammengefasst.
•Option elektronische Fernanzeige hinzugefügt.
SICHERHEITSBEZOGENE HINWEISE
Ihre Sicherheit und die Sicherheit anderer ist uns sehr wichtig. Wir haben viele wichtige
Sicherheitshinweise in dieser Montage- und Bedienungsanleitung zur Verfügung gestellt.
Lesen und beachten Sie alle Sicherheitshinweise sowie Hinweise.
Dies ist das Warnsymbol. Dieses Symbol warnt vor möglichen Gefahren, die den
Tod oder Verletzungen für Sie und andere zur Folge haben können. Alle
Sicherheitshinweise folgen dem Warnsymbol, auf dieses folgt entweder das Wort
„GEFAHR", „WARNUNG" oder „VORSICHT". Diese Worte bedeuten:
bezeichnet eine Personengefährdung mit einem hohen Risikograd.
Hat Tod oder eine schwere Verletzung zur Folge.
bezeichnet eine Personengefährdung mit einem mittleren Risikograd.
Hat Tod oder eine schwere Verletzung zur Folge.
bezeichnet eine Personengefährdung mit einem niedrigen Risikograd.
Hat eine geringfügige oder mäßige Verletzung zur Folge.
bezeichnet einen Sachschaden.
Hat eine Beeinflussung auf den laufenden Betrieb.
bezeichnet eine Information bezeichnet eine Handlungsaufforderung
PRODUKTBEZOGENE SICHERHEITSHINWEISE
Ausströmendes Flüssiggas (Kategorie 1):
•ist extrem entzündbar
•kann zu Explosionen führen
•schwere Verbrennungen bei direktem Hautkontakt
Verbindungen regelmäßig auf Dichtheit prüfen!
Bei Gasgeruch und UndichtheitFlüssiggasanlage sofort außer Betrieb nehmen!
Zündquellen oder elektrische Geräte außer Reichweite halten!
Entsprechende Gesetze und Verordnungen beachten!
ALLGEMEINE PRODUKTINFORMATION
Der Druckregler hält den auf dem Typschild angegebenen Ausgangsdruck konstant,
unabhängig von Schwankungen des Eingangsdruckes und Änderungen von Durchfluss und
Temperatur innerhalb festgelegter Grenzen.

Automatisches Umschaltventil AUV PS 16 bar
Artikel-Nr. 02 253 50 e 3 / 12
BESTIMMUNGSGEMÄSSE VERWENDUNG
Betriebsmedien
•Flüssiggas (Gasphase)
Eine Liste der Betriebsmedien mit Angabe der Bezeichnung,
der Norm und des Verwendungslandes erhalten Sie im Internet unter
www.gok-online.de/de/downloads/technische-dokumentation.
Betreiberort
•Betrieb im Innen- und wettergeschützten Außenbereich
Bei Anwendungen im Freien muss das Produkt so angeordnet oder geschützt
werden, dass kein Tropfwasser eindringen kann. Der Einbau unter einer Behälterschutzhaube
bzw. in einen Reglerschrank oder Schutzkasten wird empfohlen.
Einbaulage
Richtig
Falsch
Druckregler dürfen nicht niedriger als das Gastank- oder Gasflaschenventil
montiert werden, um das Eindringen von rückverflüssigtem Gas in den Druckregler zu
verhindern. Schlauch- oder Rohrleitungen, die mit dem Eingangsanschluss der Druckregler
verbunden werden, müssen ein konstantes Gefälle zum Tank oder zur Gasflasche aufweisen.
Das automatische Umschaltventil muss so montiert werden, dass sich die
Anschlüsse der Schlauchleitungen
an höchstmöglicher Position befinden, zumindest oberhalb
des Gasflaschenventils.

Automatisches Umschaltventil AUV PS 16 bar
4 / 12 Artikel-Nr. 02 253 50 e
NICHT BESTIMMUNGSGEMÄSSE VERWENDUNG
Jede Verwendung, die über die bestimmungsgemäße Verwendung hinausgeht:
•z. B. Betrieb mit anderen Betriebsmedien, Drücken
•Verwendung von Gasen in der Flüssigphase
•Einbau entgegen der Durchflussrichtung
•Betrieb mit nicht zulässigen Schlauchleitungen
•Änderungen am Produkt oder an einem Teil des Produktes
QUALIFIKATION DER ANWENDER
Dieses Produkt darf nur von qualifiziertem Fachpersonal installiert werden. Hierbei handelt es
sich um Personal, das mit Aufstellung, Einbau, Inbetriebnahme, Betrieb und Wartung dieses
Produktes vertraut ist. Arbeitsmittel und überwachungsbedürftige Anlagen dürfen
selbstständig nur von Personen bedient werden, die das 18. Lebensjahr vollendet haben,
körperlich geeignet sind und die erforderlichen Sachkenntnisse besitzen oder von einer
befähigten Person unterwiesen wurden. Eine Unterweisung in regelmäßigen Abständen,
mindestens jedoch jährlich, wird empfohlen.

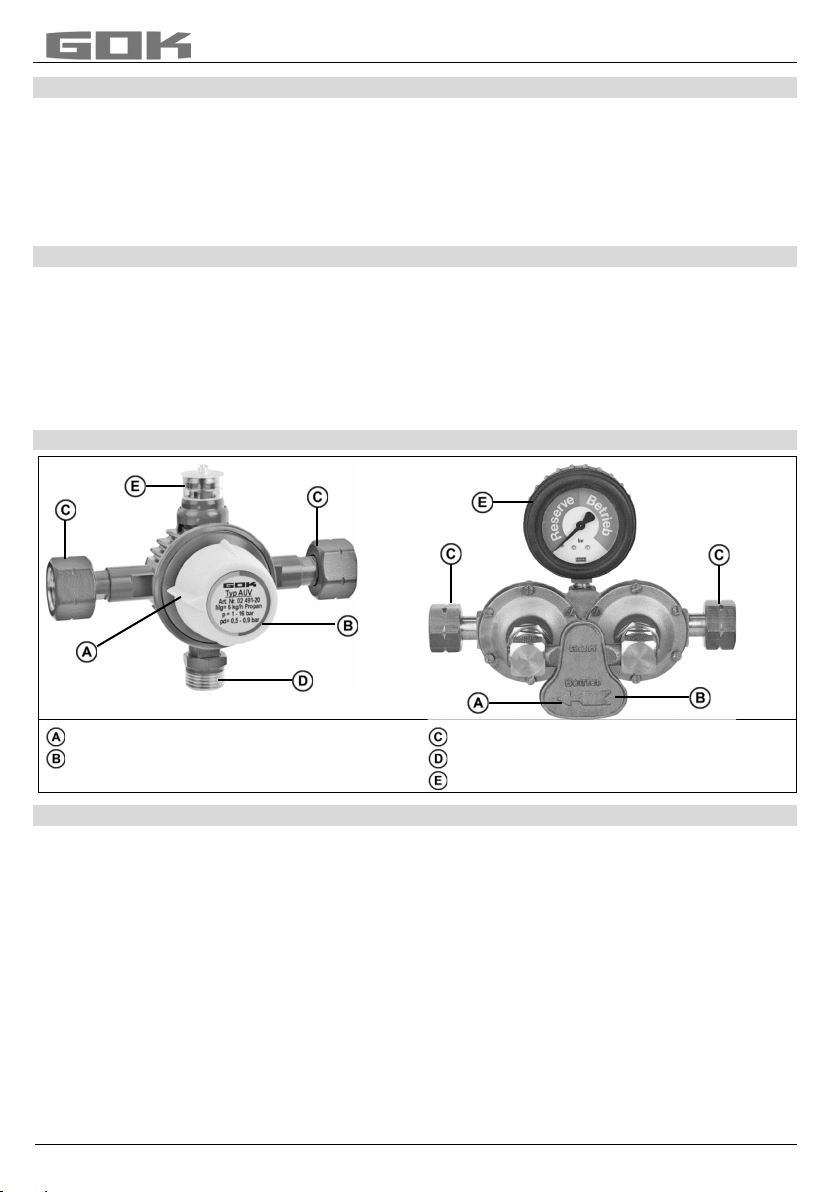

AUFBAU
Pfeil für Entnahmerichtung
Drehknopf für Betriebs- bzw.
Reserveflasche
Eingangsanschlüsse
Ausgangsanschluss
Betriebs- und Reserveanzeige (grün/rot)
FUNKTIONSBESCHREIBUNG
Automatische Umschaltventile (AUV) werden in Mehrflaschenanlagen zur Versorgung eines
Druckreglers der 2. Stufe eingesetzt.
•Automatische Umschaltung auf die Gasflasche(n) der Reserveseite, sobald die
Gasflasche(n) der Betriebsseite leer ist (sind).
•Ein Gasflaschenwechsel ist ohne Betriebsunterbrechung möglich.
•Die Entnahme erfolgt ausschließlich wechselseitig.
•Anzeige, von welcher Seite Gas entnommen wird und wann die Gasflasche(n) leer ist
(sind).
•Das im Eingangsstutzen eingebaute Rückschlagventil verhindert ungewollten Gasaustritt
beim Flaschenwechsel.
•Gleichmäßige Gasversorgung durch optimale Ausnutzung des Gasflascheninhaltes.
Bei Leistungen über 4 kg/h übernimmt das automatische Umschaltventil gleichzeitig die
Funktion des Druckreglers der 1. Stufe.

Automatisches Umschaltventil AUV PS 16 bar
Artikel-Nr. 02 253 50 e 5 / 12

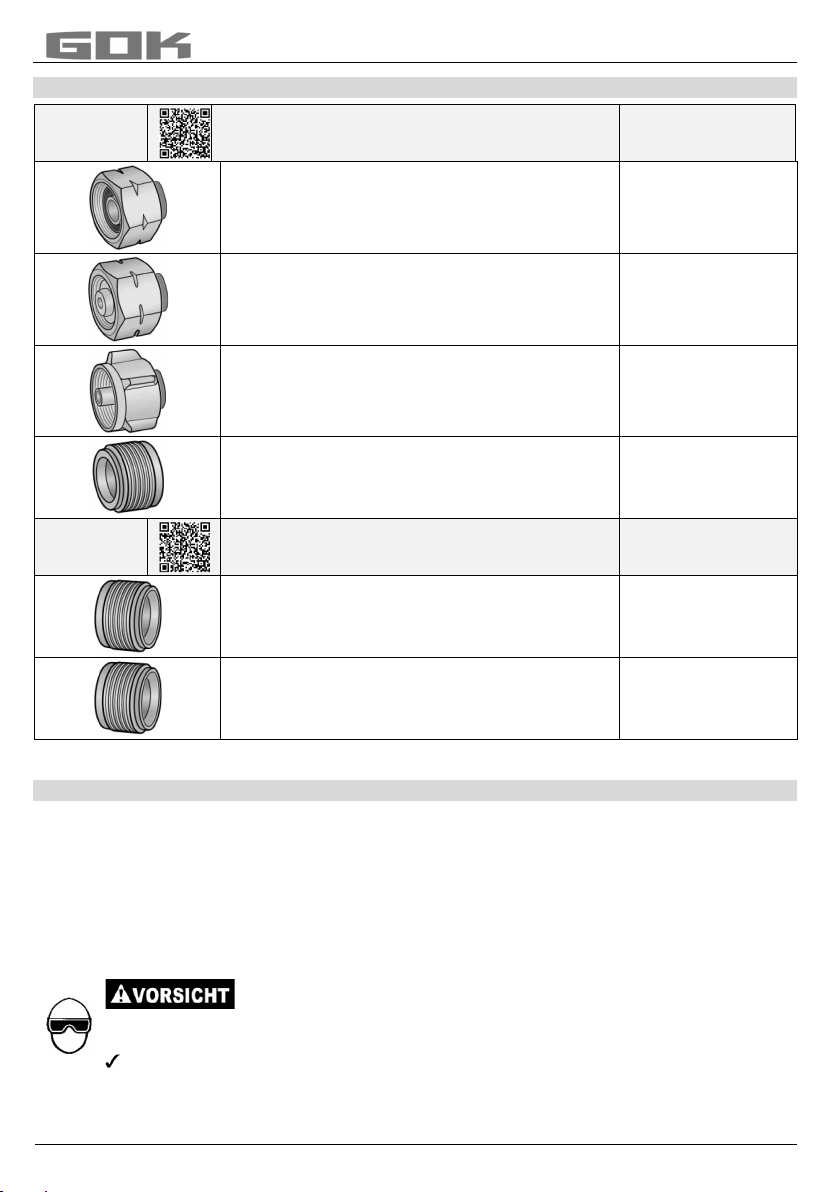

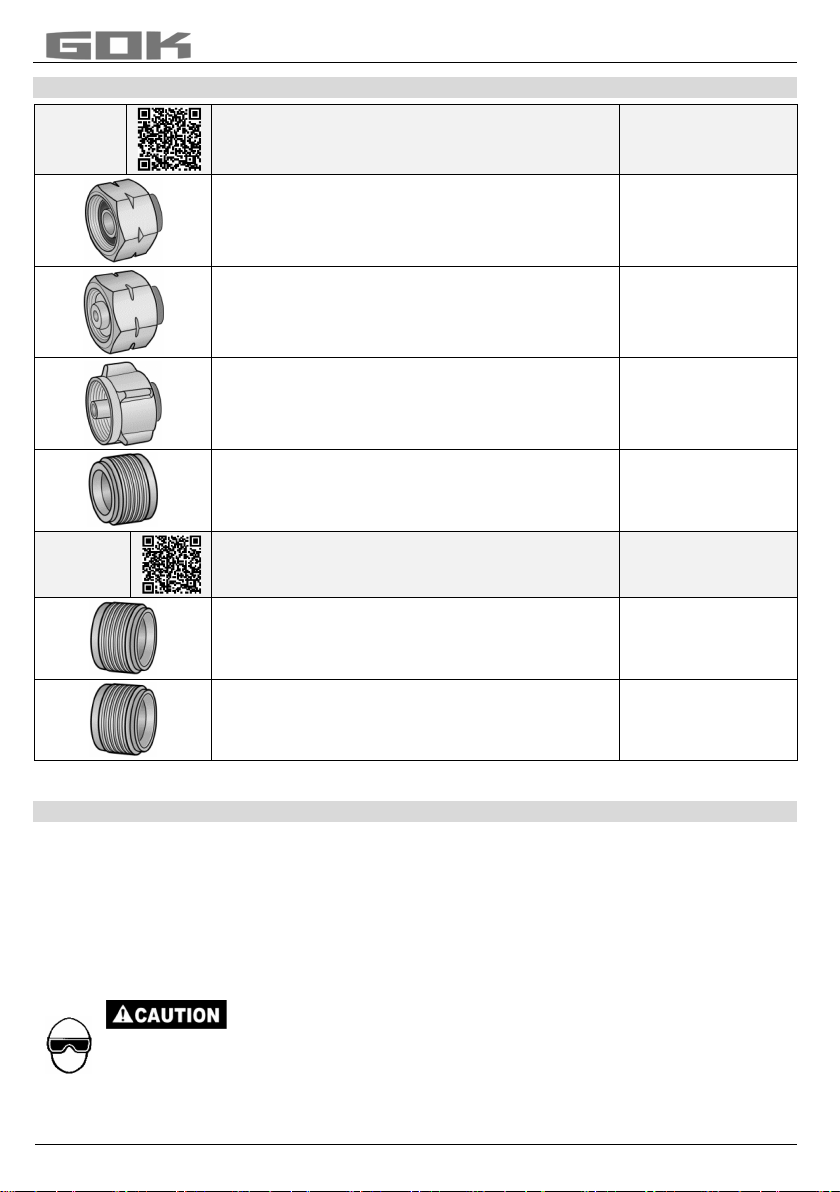

ANSCHLÜSSE
Eingang
wahlweise
Handelsname und Abmessung
nach Norm
Montagehinweis
Italienischer Anschluss (Ital.A)
•mit Gummidichtung und Überwurfmutter
•G.1 = Gewinde W 20 x 1/14 LH
Schlüsselweite
SW 25
Sechskant
Großflasche (GF)
•mit Aluminium Dichtung
•G.4 = Gewinde W 21,8 x 1/14-LH
Schlüsselweite
SW 30
Sechskant
Kleinflasche (KLF)
•mit Überwurfmutter 5-Flügel
•G.12 = Gewinde W 21,8 x 1/14-LH ÜM
Handfest anziehen!
AG Gewindeanschluss
•G.13 = Gewinde M 20 x 1,5
Drehmoment:
Überwurfmutter =
4 bis 5 Nm
Ausgang
wahlweise
Handelsname und Abmessung
nach Norm
Montagehinweis
AG Gewindeanschluss
•H.1 = Gewinde M 20 x 1,5
Drehmoment
Überwurfmutter =
10 Nm
AG Gewindeanschluss für GF
•Y.6 = Gewinde W 21,8 x 1/14-LH
Zum Anschluss an
GF-Anschluss G.4
oder Kombi G.5.
Alternativ sind noch andere Anschlüsse möglich. Alle G. und H. Anschlüsse nach EN 16129.
MONTAGE
Vor der Montage ist das Produkt auf Transportschäden und Vollständigkeit zu prüfen.
Die MONTAGE ist von einem Fachbetrieb vorzunehmen!
Siehe QUALIFIKATION DER ANWENDER!
Alle nachfolgenden Hinweise dieser Montage- und Bedienungsanleitung müssen vom
Fachbetrieb, Betreiber und Bediener beachtet, eingehalten und verstanden werden.
Voraussetzung für ein einwandfreies Funktionieren der Anlage ist eine fachgerechte
Installation unter Beachtung der für Planung, Bau und Betrieb der Gesamtanlage gültigen
technischen Regeln.
Verletzungsgefahr durch herausgeblasene Metallspäne!
Metallspäne können Ihre Augen verletzen.
Schutzbrille tragen!

Automatisches Umschaltventil AUV PS 16 bar
6 / 12 Artikel-Nr. 02 253 50 e
Funktionsstörungen durch Rückstände!
Die ordnungsgemäße Funktion ist nicht gewährleistet.
Sichtkontrolle auf eventuelle Metallspäne oder sonstige Rückstände in den Anschlüssen
vornehmen!
Metallspäne oder sonstige Rückstände durch vorsichtiges Ausblasen unbedingt entfernen!
Die Montage ist gegebenenfalls mit einem geeigneten Werkzeug vorzunehmen.
Bei Schraubverbindungen muss immer mit einem zweiten Schlüssel am Anschlussstutzen
gegengehalten werden.
Ungeeignete Werkzeuge, wie z. B. Zangen, dürfen nicht verwendet werden!
Beschädigung des Produktes durch falsche Einbaurichtung!
Die ordnungsgemäße Funktion ist nicht gewährleistet.
Einbaurichtung beachten (diese ist auf dem Produkt erkennbar mit einem Pfeil
gekennzeichnet)!
Schraubverbindungen
Explosions-, Brand- und Erstickungsgefahr durch Undichtheit der
Anschlüsse! Kann durch Verdrehen des Produktes zu Gasaustritt führen.
Produkt nach der Montage und beim Nachziehen der Anschlüsse nicht mehr verdrehen!
Nachziehen von Anschlüssen nur in vollständig drucklosem Zustand!
Die Dichtungen an den Eingangsanschlüssen (sofern vorgesehen) müssen bei
erneuter Montage gewechselt werden! Darauf achten, dass die Dichtungen richtig in der
Fassung liegen und die Anschlüsse fest angezogen sind.
Anschluss und Verlegen von Schlauchleitungen
Schlauchleitungen so anschließen, dass mechanische, thermische und chemische
Belastungen vermieden werden:
mechanische Belastung: z. B. Schlauchleitung nicht über scharfe Kanten ziehen
thermische Einwirkung: z. B. offene Flammen, Strahlungswärme vermeiden
chemische Einwirkung: z. B. Fette, Öle, ätzende Stoffe vermeiden
Schlauchleitungen spannungsfrei montieren (keine Biege- und Zugspannung oder Torsion).
Schlauchleitungen so verlegen, dass sich ihre Verbindungen nicht unbeabsichtigt lösen
können.
Anschlüsse am Druckregler mit Abgang 90° vermeiden das Knicken der Schlauchleitung.
Die gültigen nationalen Installationsvorschriften für Flüssiggasanlagen beachten.
Zum Anschluss an die Gasflaschen müssen geeignete Hochdruck-
Schlauchleitungen verwendet werden!
Befestigungsmaterial
Optional kann eine Halteschiene (Bestell-Nr. 02 510 00) zur Befestigung an einer Wand oder
einem anderen stabilen Untergrund mit dem beiliegenden Befestigungsmaterial angebracht
werden.

Automatisches Umschaltventil AUV PS 16 bar
Artikel-Nr. 02 253 50 e 7 / 12

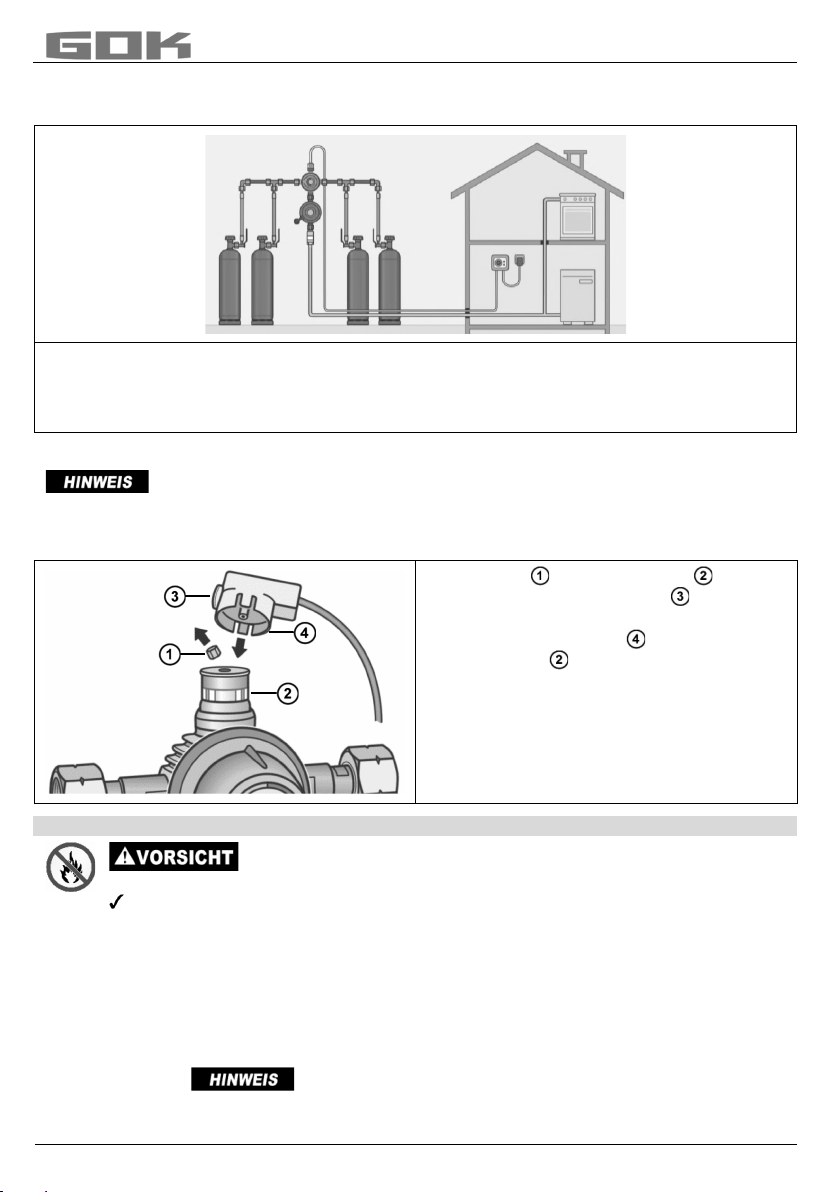

Anwendungsbeispiel:
Vierflaschenanlage zum Betrieb mit Großflaschen mit Option Fernanzeige
Niederdruckregler mit Überdruck-Sicherheitsabsperreinrichtung OPSO (SAV) und
Überdruck-Abblaseventil PRV, Gasströmungswächter GS, automatisches Umschaltventil
Typ AUV mit elektronischer Fernanzeige sowie Schlauchleitungen und Rohre vor dem
Umschaltventil.
Option zur ortsunabhängigen elektronischen Fernanzeige
Nur in Verbindung mit dem automatischem Umschaltventil Typ AUV.
Die Fernanzeige zeigt den Status der Gasflasche(n) der Betriebsseite an.
Montage des Fernanzeige-Gebers
•Sechskant der Sichtanzeige mit dem
Innensechskant des Gebers abdrehen
und entfernen.
•Anschluss des Gebers gerade auf die
Sichtanzeige aufstecken.
DICHTHEITSKONTROLLE
Verbrennungs- oder Brandgefahr!
Schwere Hautverbrennungen oder Sachschaden.
Keine offenen Flammen zur Prüfung verwenden!
Dichtheitskontrolle vor Inbetriebnahme
Vor Inbetriebnahme sind die Anschlüsse des Produktes auf Dichtheit zu prüfen!
1. Alle Absperrarmaturen der angeschlossenen Verbraucher schließen.
2. Gasentnahmeventil oder Gasflaschenventil(e) langsam öffnen.
3. Alle Anschlüsse mit schaumbildenden Mitteln nach EN 14291 (z. B. Lecksuchspray,
Bestell-Nr. 02 601 00) einsprühen.
4. Dichtheit prüfen, indem auf Blasenbildung im aufgesprühten schaumbildenden Mittel
geachtet wird. Bilden sich weitere Blasen, müssen die Anschlüsse
nachgezogen werden (siehe MONTAGE). Falls sich die Undichtheiten nicht beseitigen
lassen, darf das Produkt nicht in Betrieb genommen werden.

Automatisches Umschaltventil AUV PS 16 bar
8 / 12 Artikel-Nr. 02 253 50 e
Für Deutschland sind auch die Prüfvorgaben nach TRF 2012 unter Punkt 8.3 zu
berücksichtigen.
Erweiterte Dichtheitskontrolle
Bei jedem Gasflaschenwechsel und nach längerer Stillstandszeit, Flaschenanlage auf
Dichtheit prüfen.
1. Gasflaschenventil der Betriebsseite schließen.
2. Gasflaschenventil der Reserveseite öffnen.
3. Zeigerposition des Manometers (Typ 0225AUV) bzw. Sichtanzeige (Typ AUV) wechselt
von GRÜN auf ROT = Reserve.
4. Geöffnetes Gasflaschenventil der Reserveseite schließen.
Zeigerposition des Manometers (Typ 0225AUV) bzw. Sichtanzeige (Typ AUV)
darf sich innerhalb von 15 Minuten nicht verändern, sonst ist die Flaschenanlage undicht.
INBETRIEBNAHME
Das Produkt ist nach MONTAGE und erfolgreicher DICHTHEITSKONTROLLE betriebsbereit.
An der Ausgangsseite des automatischen Umschaltventils muss ein
Druckregler angeschlossen werden, der auf den Nennanschlussdruck des Gasgerätes
reduziert.
Wir empfehlen:
Niederdruckregler
Sicherheitseinrichtung
Bestell-Nr.
Typ FL 90-4
mit OPSO (SAV) und PRV
05 004 00
Typ FL 91-4
mit OPSO (SAV) und PRV
05 104 00
Typ FL 92-4
mit PRV
01 004 00
Für größeren Durchfluss bis 12 kg/h, empfehlen wir diese Behälterregler-Kombination:
Typ BHK 052 (z. B. Bestell-Nr. 05 298 00 oder 05 299 00)
Bei zu großer oder dauerhafter Entnahme von Flüssiggas aus der Gasflasche(n) der
Betriebsseite, sinkt die Temperatur des Gases und dadurch der Gasflaschendruck unter den
erforderlichen Eingangsdruck des Druckreglers. Zusätzlich wird nun Flüssiggas aus der
Gasflasche(n) der Reserveseite entnommen.
Die ordnungsgemäße Funktion der Flüssiggasanlage ist nicht mehr gewährleistet.
Die Gasflaschen von Betrieb- und Reserveseite können zur gleichen Zeit, aber auch
unterschiedlich entleert werden.
BEDIENUNG
Gasflaschenwechsel während des Betriebes
1. Gasflaschenventil der leeren Gasflasche schließen.
2. Anschluss an der Gasflasche lösen.
3. Leere Gasflasche gegen volle Gasflasche tauschen und anschließen.
Die Gasrücktrittsicherung verhindert ein Durchschlagen des Gasstroms am
freien Anschluss während des Gasflaschenwechsels.
4. Gasflaschenventil öffnen.
5. Dichtheitskontrolle durchführen.
6. Volle Gasflasche steht als Reserve zur Verfügung.

Automatisches Umschaltventil AUV PS 16 bar
Artikel-Nr. 02 253 50 e 9 / 12
Beschädigung des Produktes durch Bewegen der Gasflasche!
Mitgerissene Flüssigphase kann zu überhöhtem Druckanstieg in der Flüssiggasanlage und
zur Beschädigung des Produktes oder der Flüssiggasanlage führen.
Während des Betriebs die Gasflasche nicht bewegen!
BETRIEB
Entnahmeart
Reserve
Automatisches Umschaltventil
Typ 0225AUV bzw. Typ AUV
Betrieb
Betrieb
Pfeil der
Umschalteinrichtung
zeigt auf die
Gasflasche(n) der
Betriebsseite.
Manometer- bzw.
Sichtanzeige steht
auf GRÜN
„Betrieb“.
Reserve -
Betriebsseite ist
leer
Pfeil der
Umschalteinrichtung
zeigt auf die
Gasflasche(n) der
leeren Betriebsseite.
Manometer- bzw.
Sichtanzeige steht
auf ROT „Reserve“.
Gasflaschen-
wechsel während
des Betriebs
Umschalteinrichtung
mit Pfeil auf
Gasflasche(n) der
Reserveseite stellen.
Manometer- bzw.
Sichtanzeige
wechselt von ROT
„Reserve“ auf
GRÜN „Betrieb“.
Gasflaschenwechsel
siehe Seite 8.

Automatisches Umschaltventil AUV PS 16 bar
10 / 12 Artikel-Nr. 02 253 50 e
Soll die Flaschenanlage während des Gasflaschenwechsels betrieben werden, muss der
offene Anschluss am automatischen Umschaltventil mit einer Verschlussschraube
(Bestell-Nr. 55 300 92), dicht verschlossen werden.
WARTUNG
Das Produkt ist nach ordnungsgemäßer MONTAGE und BEDIENUNG wartungsfrei.
AUSTAUSCH
Bei Anzeichen jeglichen Verschleißes und jeglicher Zerstörung des Produktes oder eines
Teiles des Produktes muss dieses ausgetauscht werden.
Bei Austausch des Produktes Schritte MONTAGE, DICHTHEITSKONTROLLE und
INBETRIEBNAHME beachten!
Um unter normalen Betriebsbedingungen die einwandfreie Funktion der Installation zu
gewährleisten, wird empfohlen, die Einrichtung vor Ablauf von 10 Jahren nach dem
Herstellungsdatum auszutauschen.
Im gewerblichen Bereich nach DGUV Vorschrift 79 sind Teile von Verbrauchsanlagen,
die Verschleiß und Alterung*unterliegen, nach 8 Jahren auszutauschen. Dies gilt
nicht, wenn die ordnungsgemäße Beschaffenheit durch einen Sachkundigen bestätigt
worden ist.
* Anlagenteile, die Verschleiß oder Alterung unterliegen, sind z.B. Membranen,
automatische oder manuelle Umschaltventile, Druckregler, Schlauchleitungen.
Beschädigung des Produktes durch Überflutung!
Verursacht Korrosion und Funktionsstörungen des Druckreglers.
Druckregler nach einer Überflutung austauschen!
INSTANDSETZUNG
Führen die unter FEHLERBEHEBUNG genannten Maßnahmen nicht zur ordnungsgemäßen
Wiederinbetriebnahme und liegt kein Auslegungsfehler vor, muss das Produkt zur Prüfung an
den Hersteller gesandt werden. Bei unbefugten Eingriffen erlischt die Gewährleistung.
AUSSERBETRIEBNAHME
Gaszufuhr und dann Absperrarmaturen der angeschlossenen Verbraucher schließen.
Bei Nichtbenutzung der Flüssiggasanlage alle Ventile geschlossen halten.
Alle freien Anschlüsse in den Zuleitungen der Flüssiggasanlage sind mit einem
geeigneten Verschluss dicht zu verschließen, um ausströmendes Gas zu vermeiden!
ENTSORGEN
Um die Umwelt zu schützen, dürfen unsere Produkte nicht mit dem Hausmüll
entsorgt werden.
Das Produkt ist über örtliche Sammelstellen oder Wertstoffhöfe zu entsorgen.

Automatisches Umschaltventil AUV PS 16 bar
Artikel-Nr. 02 253 50 e 11 / 12
TECHNISCHE DATEN
Maximal zulässiger Druck PS
16 bar
Umgebungstemperatur
-20 °C bis +50 °C
Eingangsdrücke p
Nenndurchfluss Mg
Typ 0225AUV
bis 16 bar
12 kg/h Propan
Typ AUV
1,5 bis 16 bar
6 kg/h Propan
Ausgangsdrücke pd
Nennausgangsdruck pd
Typ 0225AUV
Betrieb: 1,80 bar
1,5 bar
Reserve: 0,75 bar
Typ AUV
Betrieb: 1,20 bar
1,0 bar
Reserve: 0,50 bar
Weitere technische Daten oder Sondereinstellungen siehe Typschild des automatischen
Umschaltventils!
LISTE DER ZUBEHÖRTEILE
Produktbezeichnung
Bestell-Nr.
Dichtung für Manometer G 1/4 Alu (nur für Typ 0225AUV)
01 100 22
Manometer Betrieb/Reserve (grün/rot)
02 253 30
Halteschiene 380 mm für Flaschenanlagen
02 510 00
Nachrüst-Set für elektronische Fernanzeige (nur für Typ AUV)
05 078 20
GEWÄHRLEISTUNG
Wir gewähren für das Produkt die ordnungsgemäße Funktion und Dichtheit
innerhalb des gesetzlich vorgeschriebenen Zeitraums. Der Umfang unserer
Gewährleistung richtet sich nach § 8 unserer Liefer- und Zahlungsbedingungen.
TECHNISCHE ÄNDERUNGEN
Alle Angaben in dieser Montage- und Bedienungsanleitung sind die Ergebnisse der
Produktprüfung und entsprechen dem derzeitigen Kenntnisstand sowie dem Stand der
Gesetzgebung und der einschlägigen Normen zum Ausgabedatum. Änderungen der
technischen Daten, Druckfehler und Irrtümer vorbehalten. Alle Abbildungen dienen
illustrativen Zwecken und können von der tatsächlichen Ausführung abweichen.

Automatisches Umschaltventil AUV PS 16 bar
Regler- und Armaturen-Gesellschaft mbH & Co. KG
Obernbreiter Straße 2-18 • 97340 Marktbreit / Germany
Tel.: [phone] • Fax: [phone]
E-Mail: [e-mail] • www.gok-online.de • www.gok-blog.de
12 / 12 Artikel-Nr. 02 253 50 e
NOTIZEN

Translation of the original operating instructions / part no. 02 253 48 d Version 02.2017 / Replaces version 04.2013
Assembly and operating manual
Automatic Changeover Valve AUV PS 16 bar
Changeover Valve for LPG supply system
Type 0225AUV
Type AUV
CONTENTS
ABOUT THE MANUAL............................................................................................................................. 1
MODIFICATIONS COMPARED TO PREVIOUS VERSION...................................................................... 2
SAFETY ADVICE..................................................................................................................................... 2
PRODUCT-RELATED SAFETY ADVICE ................................................................................................. 2
GENERAL PRODUCT INFORMATION.................................................................................................... 2
INTENDED USE ...................................................................................................................................... 3
INAPPROPRIATE USE............................................................................................................................ 4
USER QUALIFICATION........................................................................................................................... 4
DESIGN ................................................................................................................................................... 4
FUNCTION DESCRIPTION ..................................................................................................................... 4
CONNECTIONS....................................................................................................................................... 5
ASSEMBLY.............................................................................................................................................. 5
LEAK TESTING ....................................................................................................................................... 7
START-UP ............................................................................................................................................... 8
OPERATION............................................................................................................................................ 8
MAINTENANCE ..................................................................................................................................... 10
REPLACEMENT .................................................................................................................................... 10
RESTORATION ..................................................................................................................................... 10
SHUT-DOWN......................................................................................................................................... 10
DISPOSAL ............................................................................................................................................. 10
TECHNICAL DATA ................................................................................................................................ 10
LIST OF ACCESSORIES ....................................................................................................................... 11
WARRANTY .......................................................................................................................................... 11
TECHNICAL CHANGES ........................................................................................................................ 11
NOTES .................................................................................................................................................. 12
ABOUT THE MANUAL
•This manual is part of the product.
•This manual must be observed and handed over to the operator to ensure that
the component operates as intended and to comply with the warranty terms.
•Keep it in a safe place while you are using the product.
•In addition to this manual, please also observe national regulations, laws and
installation guidelines.

Automatic Changeover Valve AUV PS 16 bar
2 / 12 part no. 02 253 48 d
MODIFICATIONS COMPARED TO PREVIOUS VERSION
•Installation position and installation example added.
•Type 0225AUV and type AUV merged in one instruction.
•Electronic remote display option added.
SAFETY ADVICE
Your safety and the safety of others are very important to us. We have provided many
important safety messages in this assembly and operating manual.
Always read and obey all safety messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word
“DANGER”, “WARNING”, or “CAUTION”. These words mean:
describes a personal hazard with a high degree of risk.
May result in death or serious injury.
describes a personal hazard with a medium degree of risk.
May result in death or serious injury.
describes a personal hazard with a low degree of risk.

May result in minor or moderate injury.
describes material damage.
Has an effect on ongoing operation.
describes a piece of information • describes a call to action
PRODUCT-RELATED SAFETY ADVICE
Escaping liquid petroleum gas (category 1):
•is highly flammable
•may cause explosions
•severe burns in case of direct skin contact
Regularly check connections for leak-tightness.
If you smell gas or detect a leak, shut the system down immediately.
Keep ignition sources and electrical devices out of reach.
Observe applicable laws and regulations.
GENERAL PRODUCT INFORMATION
The product keeps the specified outlet pressure constant within defined limits regardless of
fluctuations in the inlet pressure and changes in flow and temperature.

Automatic Changeover Valve AUV PS 16 bar
part no. 02 253 48 d 3 / 12
INTENDED USE
Operating media
•LPG (gas phase)
You will find a list of operating media with descriptions, the relevant
standards and the country in which they are used in the Internet at
www.gok-online.de/de/downloads/technische-dokumentation.
Place of operation
•operate indoors and outdoors, if protected against the weather
For outdoor applications, the product must be located or protected so that no
dripping water can enter. We recommend installation in under a hood and in a control cabinet,
respectively, or in a housing.
Installation position
Right
Wrong
To prevent re-liquefied gas getting into the regulator, this pressure regulator may not be
installed lower than the tank or cylinder valve. Pipes and hoses that are connected to the inlet
connector of the pressure regulator must have a constant downward incline to the tank or
cylinder.
The automatic changeover valve must be installed so that the hose connections are at the
highest position; at least above the cylinder valve.

Automatic Changeover Valve AUV PS 16 bar
4 / 12 part no. 02 253 48 d
INAPPROPRIATE USE
All uses exceeding the concept of intended use:
•e.g. operation using different media, pressures
•use of gases in the liquid phase
•installation against the flow direction
•operation with inappropriate hoses
•changes to the product or parts of the product
USER QUALIFICATION
This product may be installed only by qualified experts. These are personnel who are familiar
with setting up, installing, starting up, operating and maintaining this product.
"Equipment and systems requiring supervision may be operated only by persons aged at
least 18, who are physically capable and who have the necessary specialist knowledge or
who have been instructed by a competent person. Instruction at regular intervals, but at least
once per year, is recommended."
DESIGN
Arrow indicating the withdrawal direction
Turning knob for the operation of spare
cylinder
Inlet connections
Outlet connection
Operation and spare cylinder display
(green/red)
FUNCTION DESCRIPTION
Automatic changeover valves (AUV) are used in LPG multiple cylinder systems to supply a
2nd stage pressure regulator.
•Automatic changeover to the spare cylinder(s) as soon as the cylinder(s) on the operating
side is/are empty.
•Display from which side the gas is supplied and when the cylinder(s) is/are empty.
•Non-return valves are installed in the inlet nozzle.
•Even gas supply through optimum use of the cylinder content.
With 6-cylinder or multi-cylinder systems in excess of 4 kg/h, the automatic changeover valve
also fulfills the function of the 1st stage pressure regulator.

Automatic Changeover Valve AUV PS 16 bar
part no. 02 253 48 d 5 / 12
CONNECTIONS
Inlet,
optional
Trading name and dimensions
acc. to standard
Installation notes
Italian connection
•with rubber gasket and cap nut
•G.1 = Thread W 20 x 1/14 ÜM
Spanner size 25
Hexagonal
Large cylinder connection GF
•with aluminium gasket
•G.4 = Thread W 21.8 x 1/14 lh
Spanner size 30
Hexagonal
Small cylinder KLF
•with 5-wing cap nut
•G.12 = Thread W 21.8 x 1/14 ÜM
Tighten hand-tight.
Male thread connections
•G.13 = thread M 20 x 1.5
Tightening torque:
Coupling nut =
4 to 5 Nm
Outlet,
optional
Trading name and dimensions
acc. to standard
Installation notes
Thread connection
•H.1 = Thread M 20 x 1.5
Tightening torque:
Coupling nut =
10 Nm
M thread connection for GF
•Y.6 = Thread W 21.8 x 1/14 lh
For connection to
GF connection G.4
or Kombi G.5
All G. and H. connections according to EN 16129. Other connections may also be used.
ASSEMBLY
Before assembly, check that the product is complete and has not suffered any damage during
transport.
ASSEMBLY must be carried out by a specialised company.
See USER QUALIFICATION!
The specialised company and the operator must observe, comply with and understand all of
the following instructions in this assembly and operating manual. For the system to function
as intended, it must be installed professionally in compliance with the technical rules
applicable to the planning, construction and operation of the entire system.
Risk of injuries due to blown-out metal chips!
Metal chips may cause eye injuries.
Wear safety goggles!

Automatic Changeover Valve AUV PS 16 bar
6 / 12 part no. 02 253 48 d
Malfunctions caused by residues!
Proper functioning is not guaranteed.
Visually check that there are no metal chips or other residues in the connections!
It is important that metal chips or other residues are blown out!
Install with suitable tools, if required.
Regarding screw connections, use a second spanner to brace against the connection nozzle.
Do not use unsuitable tools, such as pliers.
Product damaged through incorrect installation direction
Proper functioning is not guaranteed.
Observe the installation direction (marked on the product with an arrow ).
Screw connections
If connections leak, there is a danger of explosion, fire or suffocation!
Gas may escape if the product is turned.
Do not turn the product after it has been installed and the connections have been
tightened.
Tighten connections only when they are not pressurised.
If re-assembling, change the gaskets.
Make sure that the gaskets sit properly in the mounting and that the screws are tightened.
Connecting and installing hoses assemblies
•Connect hoses so that mechanical, thermal and chemical stresses are avoided:
mechanical stress: e.g. do not pull the hose assembly over sharp edges
thermal effect: e.g. avoid open flames, radiant heat
chemical effect: e.g. avoid grease, oil, caustic substances
•Install hose assemblies so that they are not under tension (no bending and tensile strains
or torsion).
•Install hose assemblies so that their connections cannot loosen unintentionally.
•Connections to the pressure regulator with 90° outlet prevent the hose assembly from
being kinked.
•Observe the applicable national installation regulations for LPG systems.
Suitable high-pressure hoses must be used for connection to the gas cylinders.
Example of application:
Four-cylinder system to operate with large cylinders with remote display option
Low pressure regulator with
safety overpressure shut-off
valve (OPSO) and pressure
relief valve PRV, GS excess
flow valve, automatic
changeover valve type AUV
with electronic remote display
and hoses and pipes upstream
from the changeover valve.

Automatic Changeover Valve AUV PS 16 bar
part no. 02 253 48 d 7 / 12
Support rail option
Support rail, e.g. Part no. 02 510 00, for fixing to a wall or another stable base with the
enclosed mounting material.
Remote display option
Only in combination with automatic changeover valve, Type AUV.
The remote display shows the status of the gas cylinder(s) on the operating side.
Installing the remote display sensor
•Unscrew and remove the hexagon of
the visual indicator with the hexagon
socket of the sensor .
•Place the connection of the sensor
evenly on the Visual indicator.
LEAK TESTING
Risk of burning or fire.
Serious burns to the skin or damage to property.
Do not use an open flame to check for leaks.
Leak testing before start-up, check the product connections for leaks.
1. Close all shut-off fittings on the gas appliance.
2. Slowly open the gas vapour or the gas cylinder valve(s).
3. Spray all connections with a foam producing substance according to EN 14291
(e.g. leak spray, item no. 02 601 00).
4. Bubbles will form in the foam producing substance if there are any leaks.
If more bubbles form, re-tighten the connections (see ASSEMBLY). If you cannot stop the
leaks, you must not use the product.
Extended leak check
Check for leaks every time you replace a cylinder or if the system has not been used for some
time.
1. Close the cylinder valve on the operating side.
2. Open the cylinder valve on the spare side.
3. The pointer position of the pressure gauge (Type 0225AUV) or the visual indicator
(Type AUV) changes from GREEN to RED = spare.
4. Close the open cylinder valve on the spare side.
The pointer position of the pressure gauge (Type 0225AUV) or the indicator (Type AUV)
should not change within 15 minutes, otherwise the system has a leak.

Automatic Changeover Valve AUV PS 16 bar
8 / 12 part no. 02 253 48 d
START-UP
After the product has been ASSEMBLED and LEAK TESTING has been carried out
successfully, it is immediately ready for operation.
A pressure regulator must be connected to the outlet side of the changeover valve to reduce
the nominal connection pressure of the consuming device.
We recommend:
Low pressure regulator
Safety equipment
Part no.
Type FL 90-4
with OPSO and PRV
05 004 00
Type FL 91-4
with OPSO and PRV
05 104 00
Type FL 92-4
with PRV
01 004 00
For larger flow rates to 12 kg/h we recommend this regulator:
Type BHK 052 (e.g. Part no. 05 298 00 or 05 299 00)
If LPG is withdrawn too quickly or is continuously withdrawn from the cylinder on the
operating side, the temperature of the gas falls and, as a result, the cylinder pressure drops
below the required inlet pressure of the regulator. LPG is then also withdrawn from the spare
cylinder.
Proper operation of the system is no longer guaranteed.
The LPG cylinders on both sides may be emptied simultaneously or also at different
rates.
OPERATION
The product can be damaged if the gas cylinder is moved!
Entrained liquid phase can cause the pressure to increase in the LPG system and damage
the product or the LPG system.
Do not move the gas cylinder while the system is in operation.
Cylinder replacement on the operating side
1. Close the cylinder valve
2. Loosen the connections
3. Replace the empty cylinder with a full one and connect the full one
The integrated gas backflow prevention device stops unwanted gas flows.
4. Open the cylinder valve
5. Check for leaks
6. The full cylinder is available as a spare
