Goot SVS-500 User manual

注 意 組立図はこて台
のパッケージに
あります。
再び輸送する場
合はねじを取り
付けてから輸送
してくだ さい 。
ご使用前に、輸送用破損
防止ねじ 2 本を必ず取り外
してくだ さ い 。
5 -1. はんだこて用のこて台を組
み立てます。
SVS-580AS
HEATER
1
0
HEATER
1
0
250
350
450
400
300
HEAT
TEMP[C]
200 480
350
300
250 450
TEMP[C]
HEAT
SVS-580AS
SOLDERING IRONDESOLDERING GUN
SERVICE STATION
MAIN
POWER
1
0
DESOLDERING
IRON IRON
VACUUM
SOLDERING
SVS-500AS
トリガーを離した後もノズル内のはんだを吸い取るため約 0.5
秒 ポ ンプ が 動 作 しま す。
SVS-580AS
すでにバキュームタンク内が十分真空となっている場合、トリガー
を軽く引いてもポンプが作動しないことがあります。その場合、
トリガーを引き切ると、開放弁が開きバキュームタンク内の負圧
が回復しますので、再びポンプが作動します。
作業中、時々クリーニングピ
ンでノズル内を掃除しながら
ご使用ください。必要に応
じてノズルのサイズにあっ
たクリーニングドリルをご
使用下さい（オプション）
本器をフェルト A、およびフェルト B なしで使用しないでくだ
さい。ポンプの破損などが発生する可能性があります。SVS-
580AS では、開閉弁機構により一気にはんだを吸い込みます
ので、SVS-500AS よりもより顕著にフィルターの詰まりが
現れます。吸い取り能力を維持させるため、こまめなフィルター
交換を行ってください。
取扱説明書
太洋電機産業株式会社
サ ービ ス ス テ ー ション
SVS-500/SVS-580AS
この説明書はなくさないように大切に保管してください。
この度は サービスステーションをお買いあげいただきま
してありがとうございます。この製品をご使用になる前に本取
扱説明書を必ずお読み下さい。
警告
注意
備考
誤った取扱いをしたときに、死亡や重
傷に結びつく可能性があるもの。
誤った取 扱いをしたときに、傷 害また
は 物 的 損 害 に 結 び 付くも の 。
アド バ イス お よ び、 諸 注 意 が 記 載 さ れ て
いま す。
この説明書では注意事項を次のように区分しています。
本書は SVS-500AS, SVS-580AS の共用の取扱説明書と
なりま す。 本 文 中 にそ れ ぞ れ の 型 番 が 記 述 さ れ て おりま す。お
買い上げいただいた機種に関係する箇所をお読みください。
初めて使用するときは吸 取器 部から
煙が出る事がありますが、しばらく
す る と 止 ま りま す。 次 回 か ら は 出 ま
せんので、安心してご使用ください。
1.警告・注意について 4.梱包内容／各部の名称
5.組立
2.安全のために
3.仕様
6.ご使用方法
7.メンテナンス
8.交換部品
1. 危 険 な環 境 下でご 使 用にならないでください。湿った場 所、(屋外も含
む)、燃 えやす い 物の 近くでのご使用は絶対にさけてください。
2. 本器に子供、傍観者を近づけないでください。
3. 使用を終了をする時は電源を切ってください。
4. 本器は電子部品のはんだを吸い取るための電気工具です。本器をこの目
的以外にご 使 用にならないでください。
5. 作業に適した服装と安全メガネを着用してください。
6. 電源は交流 100V 50 ／60Hz に 接 続してください。
7. 電源コード、吸 取 器 部・はんだこて部  ステ ー ション 部 間 のコ ード に 傷 、
損傷がある場合はすぐに使 用を中止し、電 源を 切ってください。また、
交換のため販売店またはお客様相談窓口まで連絡してください。
8. こて台は本器付属の ST-76 を お 勧 めし ま す。ST-76 以 外 のこて台では
本器の吸取器部を溶かす場合があります。
9. 感電防止及び静電対策のために、電源 プ ラグ のアースピ ン を 必ず ア ース
接 地してください。
警告
警告
注意
警告
注意
警告
5-3.クリーニングピンを本体横のホ
ルダーに差し込んでください。
5-4.本体に吸取器部、
はんだこて部を接
続します。
（例SVS-500AS)
5-8. メインパ ワ ース イッチ を 入 れ ま す ( I 側 ) 。
吸 取 器 部 とは ん だこて 部 のパ ワ ース
イッチを ON にします (I マーク側 )。
 「H E AT ] ランプが点 灯し、加 熱さ れま
す。「HEAT] ランプが点滅し始めると
使 用 可 能 で す。( 約 2 〜 3 分 後 ）
5-6.本 体 の メイ ンパ ワ ースイッチ が OFF（○側）であることを確認して、電
源プラグを 差し込んでください。
5 -7. 温度コントローラーで希望温度のとこ
ろに目 盛 りを 設 定してくだ さ い 。
SVS-500AS
ノズルを部品のリード ( ピン）にあてがい、
は ん だ が 溶 け る と 同 時 にト リガ ー を 引 くと
吸 い 取 られ ま す。
SVS-580AS
ノズルを部品のリード ( ピン）にあてがい、
はんだが溶けると同時にトリガーを軽く引く
とポ ンプ が 作 動し、バ キュームタンク内 が
真空になります。更にトリガーを引き切ると
開放弁が開きはんだが吸い取られます。
吸い取り後は水で湿らせたこて台のスポンジで、ノズルに付着したはんだか
す 等 を 取 り除 いてくだ さ い 。
吸取器部、はんだこて部に導電材料を使用しています
ので､ アース接地されていないコンセントに接続した場
合は感電のおそれがあります。
ノズル、こて先、その周囲の金属・樹脂部は高温にな
りますので、やけど、けが防止のため決して触らない
でください。収納時はノズル、こて先が充分冷えたの
を 確 認 してくだ さ い 。
警告
けが、事故防止の
為本体専用以外の
吸取部を接続しな
いでください。
トリガーを 2 秒以上引きつづけないでください。次
にト リガ ー を 引 くま で 少 なくと も 10 秒 間 の 間 隔 を あ
けてください。そうしないと、ヒーターやモーターが
オーバー ヒートする 可 能 性 が ありま す。
メン テ ナ ン ス を さ れる と き は 、 メ インパ ワ ースイッチ
を OFF（○側）にして電源プラグを抜き、ノズルおよ
びこて先が冷えたのを確認してから行ってください。
メンテナンスされるときは、goot 純正部品をご使
用ください。他の部品をお使いになると本器が故
障 す る可 能 性 が ありま す。
火災、やけど等の事故防止のため、焼け焦げる臭い、
ヒーターの異常加熱、プラスチック部品の変形が発
生したときは、直ちにプラグを抜いてください。その
後はご使用にならないで、販売店、またはお客様相
談窓口までご連絡ください。
作業終了後、クリーニングピンを 3,4 回出し入れし、トリガーを一度引いて
ください（ノズ ル詰まり軽 減）。また、必ずノズル先端に予備はんだを盛って
く だ さ い （ は ん だ メ ッ キ の 酸 化 防 止 ）。
ノズルの交換
ノズルが詰まり、クリーニングピンやオプションのク
リーニングドリルでノズル内の吸い取られたはんだを
取り除くことができない場合は、ノズルを交換する必
要 が ありま す。
1. レンチ (11mm）を使ってノズルを左に回し、外します。
2. 交換用ノズルを取り付けます。レンチでノズルを締めすぎないように
注 意 してく だ さ い 。
1. スライドノブを後ろに引き、カートリッジ
を 取り出しま す。
2. は ん だ カ スを カ ートリッ ジ か ら 除 去してく
ださい。
3. カ ート リッ ジ の 矢 印 を 確 認 して 、ス ラ イド
ノブ を 前 に 押し な が らフ ロントホ ル ダ ーと
リアアダプタの間にはめ込 んでください。
矢印 スライドノブ
ピ ン セ ット
スチール
ウール
フェルト A
フェルト B
ドライバー
カ ートリッジ
リア
アダプター
はんだカス
フ ロ ント
ホルダー
リア
アダプター
スライドノブ
カ ートリッジ
全体図 (標準タイプ) 全体図 (スリムタイプ)
20 20
77.5 77.5
12
φ
8.0
φ
6.4
14
フ イル タ ー セ ット  T P -10 0 F
カ ートリッジ セ ット T P -10 0 K
クリーニングピン
■ノズ ル
■こて先
部品番号 内径
TP-100N-08 φ0.8mm
TP-100N-10
（SVS-500AS 標準） φ1.0mm
TP-100N-15 φ1.5mm
TP-100N-25 φ2.5mm
部品番号 内径
TP-100N-S8 φ0.8mm
TP-100N-S1 φ1.0mm
TP-100N-S5
（SVS-580AS 標準） φ1.5mm
スチール
ウール
フェルトA
フェルトB
スチール
ウール
フェ ルト A
フェ ルト B
カ ートリッ ジ
各 1 個入
各 3 組入
■ 1 警告・注 意について
■ 2 安全のために
■ 3 仕様
■ 4 梱包内容／各部の名称
■ 5 組立
■ 6 ご使用方法
■ 7 メンテナンス
■ 8 交換部品
■ ス テ ー ション 部
■こて台 ■取扱説明書
HEATER
1
0
HEATER
1
0
250
350
450
400
300
HEAT
TEMP[C]
200 480
350
300
250 450
TEMP[C]
HEAT
SVS-580AS
SOLDERING IRON
DESOLDERING GUN
SERVICE STATION
MAIN
POWER
1
0
DESOLDERING
IRON VACUUM IRON
SOLDERING
吸取器用コネクター
バキュームホース取付口
はんだこて用コネクター
はんだこて部
パワ ー スイッチ
吸取器部
パワ ー スイッチ
メイン
パワ ー スイッチ
吸取器温度設定ツマミ
はんだこてヒートランプ
はんだこて温度設定ツマミ
250V 4A
100V AC
ヒューズ
ホルダー
クリーニングピン
ホルダー
クリーニングピン
ホルダー
スライド
ノブ
カートリッジ
ノズル
トリガー
ナット
ヒーターパイプ
こて先
吸取器
ヒートランプ
吸取器用
こてホルダー
吸取器
ヒートランプ
吸取器用
こてホルダー
フェ ルト A フェ ルト B スチール
ウール
（
SVS-580AS は TP-100CP1.3 付属 ）
フェルト A フェ ルト B
スチール
ウール
（SVS-580AS は TP-100CP1.3 付属 ）
■クリーニングピンTP-100CP0.7
■こて台ST-76■取扱説明書（本紙）
■フィル ターセット  T P -10 0 F
備考
備考
備考
備考
備考
Printed in Japan, MAY 2013 A4600AH01
www.goot.co.jp E-mail: [e-mail]
東京 03 （3832）1774
大阪 06 （6644）3508
新潟 0256 （35）5379
広島 084 （951）9010
トリガー
トリガー
はんだが溶けたら引く
①あてがってから軽く引く
②はんだが溶けたら完全に
引ききる
トリガー
トリガー
はんだが溶けたら引く
①あてがってから軽く引く
②はんだが溶けたら完全に
引ききる
はんだカスの除去およびカートリッジ、フィルターの交換
お客様相談窓口
型 番 SVS-500AS SVS-580AS
定格電圧 100V AC 50/60Hz
消費電力 200W
設定温度 吸取器 250−450˚C
はんだこて 200−480˚C
ヒー ターセンサー内蔵型セラミックヒーター
温度制御方式 セ ン サ ーフ ィード バ ッ ク ON−OFF制御
絶 縁 抵 抗（ 500V DC）100MΩ以上
真空発生方式 ダイヤ フラム 方 式
到達真空度 - 0.08MPa (-600mmHg)
サイズ
本体
205
（W）× 160 （L）× 170 （H）
mm
吸取器 220×
155mm
はんだこて 190mm
重量
ステーション 3.6kg
（ コ ー ド 、ホ ー ス 除 く ）
吸取器 250g
（コ ード 除 く）
はんだこて 70g
（コードアーマ除く）
総重量 4.0kg
リーク電 圧 2mV以下
アース 抵 抗 2Ω以下
接 続 コ ード／ホ ース 長 1.2m
電 源コード3芯 コ ード 1.5m （ アース ピ ン プ ラグ 付）
SVS-580AS
5-2. 吸取器用ホル ダーを取り付け
てくだ さ い 。
適 用ヒューズ
250V4A
ま たは 12 5 V  4 A
■吸取器部
■はんだこて部
■本体
SOLDERING
IRON
DESOLDERING
IRON VACUUM
O
P
E
N
350
450250
400
300
(572) (752)
(842)(482)
(662)
HEAT
350
480
250
400
300
(572)
(752)
(896)
450
(842)
(482)
200
(392)
(662)
HEAT
こ て 先 の 交 換
以 下 の 手 順 に 従 って作 業してくだ さ い 。
1. こて部のナットを時計と反対方向
に回して取り外します。
2. ヒーターパイプを抜き、こて先を
ヒーターから抜き取ってください。
3. ヒーターにこて先ばねが残ってい
な い ことを 確 認してくだ さ い 。
4. 新しいこて先をヒーターに装着し
た後、逆の順序で組み立てます。
5-5.吸取器部を本体のホルダーに、はんだこて部をはんだこて台にセットします。
吸取器部
吸取器部コネクタ はんだこて部コネクタ
はんだこて部
こて先
スペーサー
ヒーター
ヒーターパイプ
ナット
標準こて先
37
R0.3
φ7
15
15
36
37.5
φ8
1.2
φ3
37
15
φ7
37
16
φ5
φ7
37
15
φ7
R0.5
φ5
3716
φ7
1
φ7
φ5
37
15
37
15
2
φ5
φ7
37
15
φ2.1
φ7
37
15
φ7
1
0.5
φ7
φ4
37
15
PX-2RT-SB
PX-2RT-6E
PX-2RT-5D
PX-2RT-2C
φ7
φ2.4
37
15
0.5
PX-2RT-2.4D
φ7
φ1.6
37
15
0.5 PX-2RT-1.6DPX-2RT-3C
PX-2RT-B
PX-2RT-5K
φ7
φ3.2
37
15
0.5 PX-2RT-3.2D
PX-2RT-8S
PX-2RT-5C
PX-2RT-BC
PX-2RT-4D
φ4
3715
φ7
PX-2RT-4C
全周はんだメッキ仕様
全周はんだメッキ仕様（C型）標準タイプ（C型）
φ3
37
15
φ7
φ5
3716
φ7
3715
φ2.1
φ7
PX-2RT-2CR PX-2RT-3CR
PX-2RT-5CR
φ4
3715
φ7
PX-2RT-4CR
■交換部品
吸取器部
吸 取 器 部用 替ヒーター  ・・・・・・・・・・・・・・・・・・・・・・TP-10 0 H
 ヒ ー タ ー パ イ プ（ 吸 取 器 部 ）
 ・・・・・・・・・・・・・・ TP-100HP
 フ ィ ル タ ー セ ット（ 3 組 入 ）
 ・・・・・・・・・・・・・・・ TP-100F
 フ ェ ル ト B（ 1 0 個 入 ）
 ・・・・・・・・・・・・・・・・・・ TP-10 0RFT
 カ ート リッ ジ セ ット  ・・・・・・・・・・・・・・・・・・・・・・・・ TP-100K
スチールウールのみ ・・・・・・・・・・・・・・・・・・・・・ TP-100UL
SVS-500AS 吸取器部 ・・・・・・・・・・・・・・・・・・・ TP-20GAS
SVS-580AS 吸取器部 ・・・・・・・・・・・・・・・・・・
TP-28GAS
クリーニングピン
φ 0.8,φ1.0 ノズル用φ 0.7mm ・・・・・
TP-100CP 0.7
φ1.5, φ 2.5 ノズル用φ1.3 mm ・・・・・
TP-100CP 1. 3
ク リ ー ニ ン グド リ ル（ オ プ シ ョ ン ）
ピンバイス本体 ・・・・・・・・・・・・・・・・・・・・・・・・・・ TP-100 P V
ドリル刃φ 0.7mm ・・・・・・・・・・・・・・・・・・・
TP-100DB-07
ドリル刃φ 0.9mm ・・・・・・・・・・・・・・・・・・・
TP-100DB-09
ドリル刃φ 1.4mm ・・・・・・・・・・・・・・・・・・・
TP-100DB-14
ドリル刃φ 2.4mm ・・・・・・・・・・・・・・・・・・・
TP-100DB-24
はんだこて部
はんだこて用替ヒーター ・・・・・・・・・・・・・・・ SVS - 5 00 H-1
 ヒ ー タ ー パ イ プ（ は ん だ こ て 部 ）
 ・・・・・・・・・・・ TQ-77HP
スペーサー ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ TQ-77SS
 ナ ット  ・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・ TQ-77NUT
 こ て 部 ユ ニット
（SVS-500/580 共用）  ・・・・・
SVS-50GAS
標準タイプ以外の 交換こて先については当社ホームページをご参照ください。
こて先 ばね
スペーサー
ナ ット
ヒーターパイプ
ヒーター

CAUTION
To reship, re-affix the screws
to their original positions.
Ensure that the two screws on
the bottom surface (for break-
age prevention during trans-
port) are removed before use.
5-1. Assemble the soldering iron
stand following the instructions
on its box.
SVS-580AS
HEATER
1
0
HEATER
1
0
250
350
450
400
300
HEAT
TEMP[C]
200 480
350
300
250 450
TEMP[C]
HEAT
SVS-580AS
SOLDERING IRONDESOLDERING GUN
SERVICE STATION
MAIN
POWER
1
0
DESOLDERING
IRON IRON
VACUUM
SOLDERING
SERVICE STATION
SVS-500AS/SVS-580AS
Some smoke will be produced from the
desoldering gun during initial operation,
but it will soon stop. No smoke
produced after the initial operation.
4. PACKAGE CONTENTS / NAMES OF PARTS
5. SETTING
6.OPERATION
8. REPLACEMENT PARTS
WARNING
WARNING
WARNING
WARNING
5-3. Place the cleaning pin into its holder,
provided at the rear right side of the
control box.
5-4. Connect the desolder-
ing gun & soldering
iron to the control box.
(ex.) SVS-500AS
5-8. Turn the main power switch ON (to I
side). Turn the power switch for desol-
dering gun and/or soldering iron ON (to
I side). The [HEAT] lamp will light up and
the heater will start heating up. When
the [HEAT] lamp flashes the machine is
ready to use. (approx. 2-3 mins)
5-6. Check that the main power switch on the control box is OFF (  side) and
then plug in the control box.
5-7. Set the desired temperature using the
temperature setting knob.
Ensure that the unit is properly grounded to avoid
electrical shock. The desoldering gun & the solder-
ing iron are conductive.
Never touch the nozzle, tip, or other metal / plastic part.
These areas get very hot. Possibly resulting in serious
personal injury or damage. Be sure that the nozzle / tip has
sufficiently cooled down when storing.
Use this desolder-
ing gun exclusively
to prevent the injury
or damage.
To prevent fire or personal injury, turn off and unplug the
desoldering station if there is a burning smell, overheating,
or if the plastic parts deform. Do not use it again and con-
tact your nearest distributor.
■ TIP
■ ス テ ー ション 部
■こて台 ■取扱説明書
HEATER
1
0
HEATER
1
0
250
350
450
400
300
HEAT
TEMP[C]
200 480
350
300
250 450
TEMP[C]
HEAT
SVS-580AS
SOLDERING IRON
DESOLDERING GUN
SERVICE STATION
MAIN
POWER
1
0
DESOLDERING
IRON VACUUM IRON
SOLDERING
Power Supply Connector for
Desoldering Gun
Vacuum Hose Connector
Power Supply Connector for
Soldering Iron
Power Switch for
Soldering Iron
Power Switch for
Desoldering Gun
Main Power Switch
Temperature Setting Knob for
Desoldering Gun
Heat Lamp for Soldering Iron
Temperature Setting Knob for
Soldering Iron
250V 4A
100V AC
Fuse Holder
Slider
Cartridge
Nozzle
Trigger
Collar
Heater Barrel
Tip
Heat Lamp for
Desoldering Gun
Desoldering
Gun Holster
Cleaning Pin Holder
Felt A Felt B Steel Wool
（
TP-100CP1.3 in SVS-580AS）
Felt A Felt B Steel Wool
（TP-100CP1.3 in SVS-580AS）
■Cleaning Pin TP-100CP0.7
■Soldering Iron Stand ST-76
■Operation Manual
■Filter Set TP-100F
NOTE
MODEL SVS-500AS SVS-580AS
Voltage 110V, 120-130V, 220-240V AC 50/60Hz
Power Consumption
110V, 120-130V(200W), 220-240V(270-300W)
Temp. Setting Range Desoldering Gun 250−450˚C (482-842˚F)
Soldering Iron 200−480˚C (392-896˚F)
Heater Ceramic heater with internal sensor
Temperature Control System Sensor feedback (ON-OFF control)
Insulation Resistance Over 100MΩ
Vacuum Pump System Diaphragm system
Ultimate Pressure - 0.08MPa (-600mmHg)
Dimensions
Control Box 205（W）×160（L）×170（H）mm
Desoldering Gun 220×155mm
Soldering Iron 190mm
Weight
Control Box Approx.3.6kg (w/o cord, hose)
Desoldering Gun 250g (w/o cord)
Soldering Iron 70g
Total Approx. 4.0kg
Leak Voltage Less than 2mV
Ground/Earth Resistance Less than 2Ω
Connecting cord length 1.2m
Power cord length 3-prong cord 1.5m
SVS-580AS
5-2. Attach the desoldering gun hol-
ster.
Fuse: 250V 4A
■Desoldering Gun
■Soldering Iron
■Control Box
SOLDERING
IRON
DESOLDERING
IRON VACUUM
O
P
E
N
350
450250
400
300
(572) (752)
(842)(482)
(662)
HEAT
350
480
250
400
300
(572)
(752)
(896)
450
(842)
(482)
200
(392)
(662)
HEAT
REPLACEMENT OF TIP
1. Remove the collar by turning it in a
counter-clockwise direction.
2. Pull out the heater barrel, then pull
out the tip from the heater.
3. Be sure that the leaf spring (a rolled
metal spring normally stuck inside
the tip) is not stuck to the heater.
4. Reassemble with new tip, reversing these steps.
5-5. Put the desoldering gun into its holster, and the soldering iron into its stand.
Desoldering Gun
Desoldering Gun Soldering Iron
Soldering Iron
Tip
Spacer
Heater
Heater Barrel
Collar
Standard
37
R0.3
φ7
15
15
36
37.5
φ8
1.2
φ3
37
15
φ7
37
16
φ5
φ7
37
15
φ7
R0.5
φ5
3716
φ7
1
φ7
φ5
37
15
37
15
2
φ5
φ7
37
15
φ2.1
φ7
37
15
φ7
1
0.5
φ7
φ4
37
15
PX-2RT-SB
PX-2RT-6E
PX-2RT-5D
PX-2RT-2C
φ7
φ2.4
37
15
0.5
PX-2RT-2.4D
φ7
φ1.6
37
15
0.5 PX-2RT-1.6DPX-2RT-3C
PX-2RT-B
PX-2RT-5K
φ7
φ3.2
37
15
0.5 PX-2RT-3.2D
PX-2RT-8S
PX-2RT-5C
PX-2RT-BC
PX-2RT-4D
φ4
3715
φ7
PX-2RT-4C
全周はんだメッキ仕様
全周はんだメッキ仕様（C型）標準タイプ（C型）
φ3
37
15
φ7
φ5
3716
φ7
3715
φ2.1
φ7
PX-2RT-2CR PX-2RT-3CR
PX-2RT-5CR
φ4
3715
φ7
PX-2RT-4CR
Please refer to our website about other replacement tips.
WARNING
CAUTION
NOTE
Failure to obey a safety warning could result in
serious injury or death to yourself or to others, or
in physical damage.
Failure to obey a safety warning could result in
injury to yourself or to others, or in physical damage.
A note or word of advice.
In this manual, the following safety marks are used.
This is a common operation manual for SVS-500AS &
SVS-580AS. Each model number is mentioned in the text.
Be sure to read properly for your model.
1. SAFETY MARK DEFINITIONS
2. FOR SAFE OPERATION
3. SPECIFICATIONS
1. Do not use in dangerous environments. Never use it in damp, humid
or wet locations (including outside), or near flammable substances.
2. Keep children and bystanders away from the unit.
3. Turn off the power when not in use.
4. Your desoldering station is an electrical tool used to remove solder in
order to free components from printed circuit boards. Do not use this
for any other purpose.
5. Wear proper apparel and safety glasses.
6. Connect to a correct AC power supply. Do not use with any power
voltage other than the indicated voltage.
7. If the power cord, desoldering-gun cord, or soldering-iron cord is
damaged, stop using immediately and turn off the power. Return to
the distributor for replacement.
8. Be sure to use the ST-76 soldering iron stand included with this
Soldering station. Other soldering iron stands may melt the parts of this
unit.
9. Make sure that the machine must be grounded at all times to prevent
electrical shocks and static electricity.
1. SAFETY MARK DEFINITIONS
2. FOR SAFE OPERATION
3. SPECIFICATIONS
4. PACKAGE CONTENTS / NAME OF PARTS
5. SETTING
6. OPERATION
7. MAINTENANCE
8. REPLACEMENT PARTS
TAIYO ELECTRIC IND.CO.,LTD.
KEEP THIS MANUAL FOR FUTURE REFERENCE
Thank you for buying the Service Station. Read
this Owner’s Operation Manual before using your
service station.
NOTE
www.goot.co.jp E-mail: [e-mail]

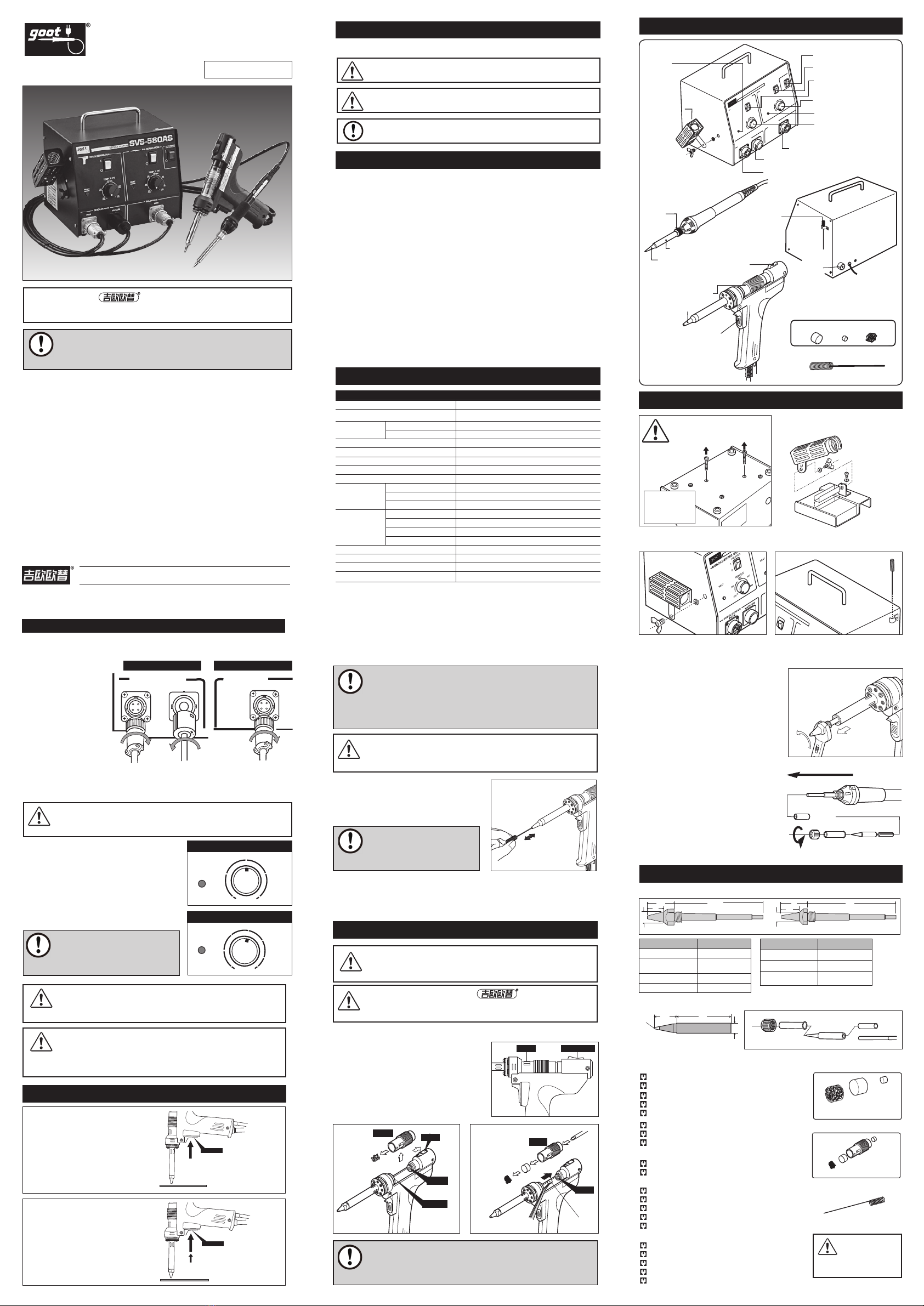

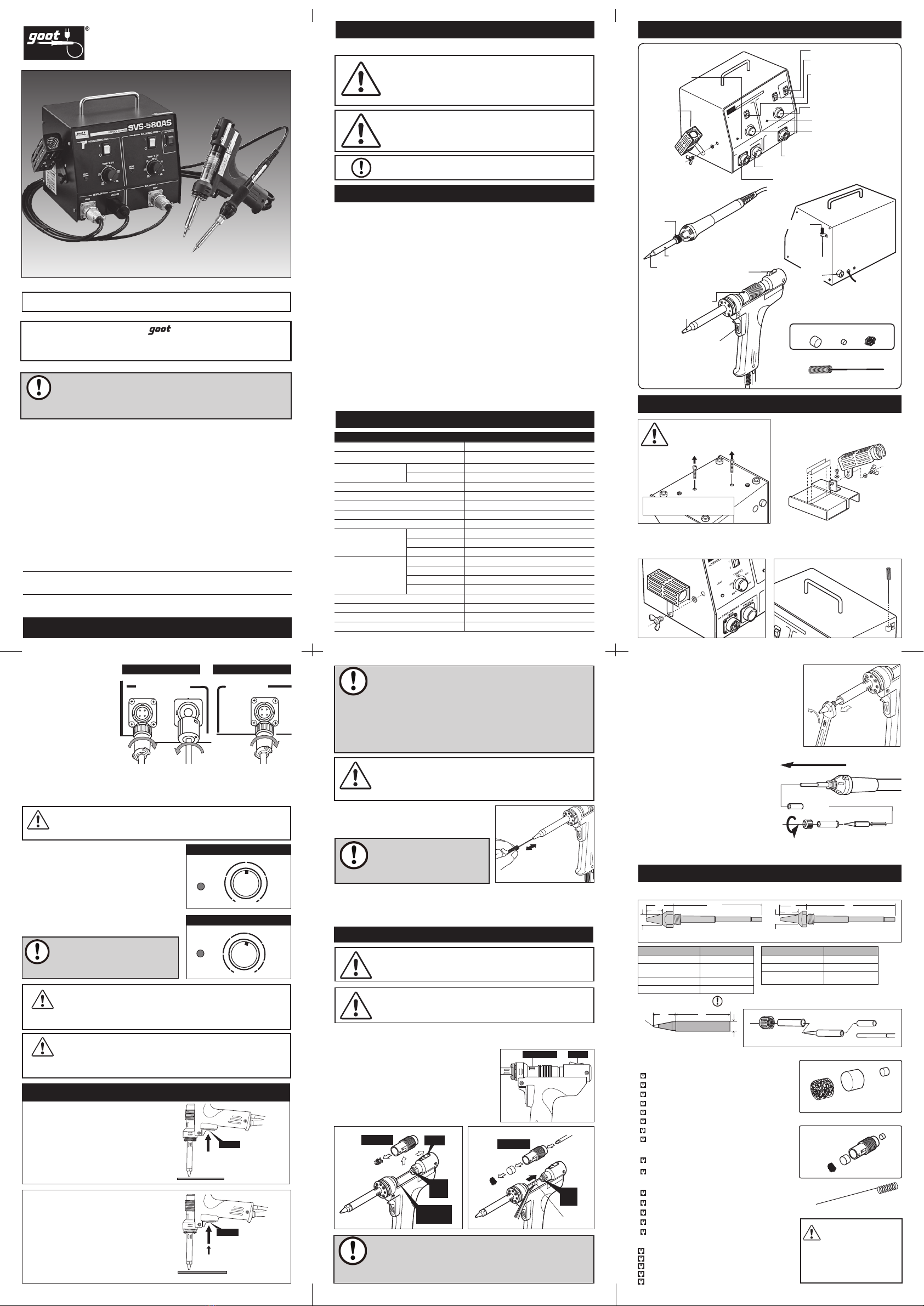

OPERATION MANUAL
7. MAINTENANCE
SVS-500AS
Place the nozzle over the leads of the
component to be removed. Wait until
the solder melts, then pull the trigger for
desoldering.
SVS-580AS
Place the nozzle over the leads of the
component to be removed. Wait until the
solder melts, then pull the trigger slightly.
The pump starts operating, and the vacuum
is created in the vacuum chamber. Next, pull
the trigger more. The open-valve will open,
and the solder is pumped.
After desoldering operation, remove any solder
scraps on the nozzle by the wetted heat-
resistant sponge on the soldering iron stand.
When operation is completed, push in and pull out the cleaning pin 3 or 4
times (to reduce nozzle clogs). Lastly, do not fail to put the pretinning on the
nozzle tip (to prevent oxidation of the nozzle tip).
REPLACEMENT OF NOZZLE
When the clogged collected solder in the nozzle
cannot be removed by the cleaning pin or
cleaning drill, the nozzle needs to be replaced.
1. Turn the nozzle counterclockwise using a
wrench (11mm) and remove it.
2. Replace with a new nozzle. Be careful not to
overtighten it.
1. Pull back the slider and take out the cartridge.
2. Remove the solder scraps from the cartridge.
3. Connect the arrow side of the cartridge to the
front ring gasket. Return the slider to the front.
Make sure that the rear plug goes into the
cartridge.
Arrow Mark Slider
Tweezers
Steel
Wool
Felt A
Felt B
Screwdriver
Cartridge
Rear
Plug
Collected
Solder Scrap
Front Ring
Gasket
Rear
Plug
Slider
Cartridge
Overall View
(Standard Type)
Overall View
(Slim Type)
20 20
77.5 77.5
12
φ
8.0
φ
6.4
14
Filter Set TP-100F
Cartridge Set TP-100K
Cleaning Pin
■ NOZZLE
Part NO. Gauge
TP-100N-08 φ0.8mm
TP-100N-10
(SVS-500AS Standard）φ1.0mm
TP-100N-15 φ1.5mm
TP-100N-25 φ2.5mm
Part NO. Gauge
TP-100N-S8 φ0.8mm
TP-100N-S1 φ1.0mm
TP-100N-S5
(SVS-580AS Standard）φ1.5mm
Felt A
Felt B
Steel Wool
Steel
Wool Felt A
Felt B
Cartridge
(1pcs)
(3pcs)
Trigger
Trigger
Pull trigger when solder melts.
1. Place against the leads,
and pull trigger slightly.
2. When solder has melted,
pull trigger fully.
Trigger
Trigger
Pull trigger when solder melts.
1. Place against the leads,
and pull trigger slightly.
2. When solder has melted,
pull trigger fully.
Turn off the main power switch (to side),
unplug the power cord before maintenance.
And be sure that the nozzle / tip is cooled down.
Use only genuine goot replacement parts for
maintenance. The use of any other parts may
be hazardous and cause damage to the unit.
Do not pull the trigger for more than 2 seconds.
Wait at least 10 seconds between trigger pulls.
Failure to do so could result in the heater or
motor overheating.
SVS-500AS After releasing the trigger, the pump will operate
for approx. 0.5 seconds more, to pump the collected solder in the
nozzle.
SVS-580AS When the vacuum chamber is completely filled,
the pump cannot take effect even if the trigger is pulled. In that
case, pull the trigger in completely. The open-valve will open, and
restore negative pressure in the chamber. Then the pump will
operate again.
Clean the nozzle with the cleaning
pin frequently during desoldering
work. A cleaning drill is an optional
part for some nozzle sizes.
NOTE
NOTE
WARNING
CAUTION
CAUTION
CLEANING AND REPLACEMENT OF CARTRIDGE, FILTER
■ REPLACEMENT PARTS
Cleaning Pin
Cleaning Pin Vice (Option)
Soldering Iron
Exclusive for SVS-500AS......TP-20GAS
Heater..................................TP-10 0 H
Exclusive for SVS-580AS......TP-28GAS
Heater barrel .....................TP-100HP
Desoldering Gun
φ 0.7mm (for φ 0.8 & 1.0mm nozzle) ....... TP-100CP 0.7
Pin vice body
(The drill bit is not included.) .............. TP-100PV
φ 1.3mm (for φ 1.5 & 2.5mm nozzle).......... TP-100CP 1.3
Drill Bit
φ 0.7mm...................................... TP-100DB-07
Drill Bit
φ 0.9mm...................................... TP-100DB-09
Drill Bit
φ 1.4mm...................................... TP-100DB-14
Drill Bit
φ 2.4mm...................................... TP-100DB-24
Heater....................................................................SVS-5 0 0H-1
Heater barrel ...........................................................TQ-77HP
Spacer ...................................................................... TQ-77SS
Collar........................................................................ TQ-77NUT
Soldering iron unit (common for SVS-500/580).... SVS-50GAS
Filter Set (3pcs)............. TP-100F
Felt B (10pcs) ................ TP-100RFT
Cartridge Set ................ TP-100K
Steel Wool Only ............ TP-100UL
Do not use this desoldering gun without both felt A and felt B.
The pump could be damaged. SVS-580AS: The powerful suction
makes many more filter clogs than SVS-500AS. Requires frequent
replacing of the filter to maintain desoldering power.
NOTE
Tip Spring
Spacer
Heater
Heater
Barrel
Collar
Printed in Japan, MAY 2013 A4610AH01

警 告
注 意
备 注
错 误 使 用 时 ，有 可 能 导 致 死 亡 、重 伤 事 故 。
错 误 使 用 时，会 造 成 人 员、机 器 的损 害。
描述各注意事项及建议。
本说明书中的注意事项如下进行区分。
1. 警告 / 注意事项
2. 安全须知
3. 规格
1. 请勿在危险环境下使用。请勿在潮湿（含户外）、易燃处使用本产品。
2. 请将机器放在远离小孩、或无关人员的地方。
3. 使用后请切断电源。
4. 本产品是用于吸取电子元器件多余焊锡的电子工具。请不要用于其
它操作。
5. 请穿着适宜服装并配戴好防护眼镜。
6. 请勿使用本体规格标签上以外的电压。
7. 电源线、吸锡枪、电烙铁和控制部的连接线出现裂痕时，请立即停
止使用，切断电源。请与商家或我司售后服务中心联络。
8. 建议使用型号为 ST-76 的专用电烙铁台。若使用其他型号的电烙
铁台，有 可能 会 熔 化 手 柄部 。
9. 为达到防静电效果及防止触电现象发生，请务必使用三芯带地线的
插头。
太洋電機産業株式会社
请仔细保管此使用说明书，以便于日后查阅。
www.goot.cn E-mail: [email protected]
中国事务所 广东省深圳市南山区南海大道海王大厦 A座16C
邮编 ：
518033 TEL: [phone] FAX: [phone]
注 意 组装图在电烙铁
台的包装里
若需要再次运
输，请将这 2 个
螺丝安装后再进
行安全运输。
为 避 免 运 输 过 程 中 造 成 损 坏，底
座配有 2 个固定用塑胶螺丝。
在使用前，请务必取出。
5-1. 电烙铁台的安装
SVS-580AS
HEATER
1
0
HEATER
1
0
250
350
450
400
300
HEAT
TEMP[C]
200 480
350
300
250 450
TEMP[C]
HEAT
SVS-580AS
SOLDERING IRONDESOLDERING GUN
SERVICE STATION
MAIN
POWER
1
0
DESOLDERING
IRON IRON
VACUUM
SOLDERING
使用说明书
维修台
SVS-500AS/SVS-580AS
由衷感谢您购买 牌维修台。使用本产品前，请务必
阅读此说明书。
本说明书是 SVS-500AS, SVS-580AS 的共用说明书。请
根据您购买的机种，阅读相关的说明。
初次使用时会有短暂的冒烟情况，以
后再使用，不会出现此情况，请放心
使用。
4. 包装清单／各部件名称
5. 安装
8. 选购配件
警告
警告
5-3. 请将清洁针插在本体一侧的
插孔内。
5-4. 将 吸 锡 枪、电 烙
铁与本体相连。
（例 SVS-500AS）
5-8. 打 开 主 电 源 开 关（ I侧 ）。 打 开 吸 锡
枪 和 电 烙 铁 的 电 源 开 关 （ I 侧 ）。
[HEAT] 通电 显 示 灯 亮，开 始 加热 。
[HEAT] 通电显示灯开始闪烁后便
可 进 行 作 业 。（ 约 2 ～ 3 分 钟 后 ）
5-6. 请确认本体主开关在 OFF（○侧）后，插入电源插头。
5 -7. 请通过温度调节旋钮将温度调节到
希望的位置。
吸锡枪、电烙铁采用的是导电材料，若使用未接地线的
插座，有导致触电的危险。
为防止受伤、事
故的发生，请勿
用于其他机器的
吸锡枪。
清洁针
■焊嘴
■ 1 警告·注意事项
■ 2 安全须知
■ 3 规格
■ 4 包装清单 / 各部件名称
■ 5 安装
■ 6 使用方法
■ 7 维修保养
■ 8 选购配件
■ ステ ーション 部
■こて台 ■取 扱 説明 書
HEATER
1
0
HEATER
1
0
250
350
450
400
300
HEAT
TEMP[C]
200 480
350
300
250 450
TEMP[C]
HEAT
SVS-580AS
SOLDERING IRON
DESOLDERING GUN
SERVICE STATION
MAIN
POWER
1
0
DESOLDERING
IRON VACUUM IRON
SOLDERING
吸锡枪电源接口
真空软管接口
电烙铁电源接口
电烙铁电源开关
吸锡枪电源开关
主电源开关
吸锡枪温度调节旋钮
电烙铁通电显示灯
电烙铁温度调节旋钮
250V 4A
100V AC
保险丝
装入孔
清洁针插孔
滑动杆
过滤管
吸嘴
扳机
螺母
发热芯护套
焊嘴
吸锡枪
通电显示灯
吸锡枪用
支架
过滤片A 过滤片B 锡渣过滤球
（
SVS-580AS配备TP-100CP1.3）
过滤片A 过滤片B
锡渣过滤球
（SVS-580AS配备TP-100CP1.3）
■清洁针 TP-100CP0.7
■电烙铁台 ST-76 ■使用说明书
■过 滤器 组 TP -100 F
备 注
备 注
型号 SVS-500AS SVS-580AS
额定电压
110V, 120-130V, 220-240V AC 50/60Hz
耗电量
110V, 120-130V(200W), 220-240V(270-300W)
设定温度 吸锡枪 250−450˚C
电烙铁 200−480˚C
发热芯传感器内藏陶瓷发热芯
温度控制方式 传感器反馈ON-OFF控制
绝缘电阻 （ 500V DC ） 100MΩ以上
真空泵方式 隔膜式型
到达真空度 - 0.08MPa (-600mmHg)
尺寸
本体2 0 5（ W ）× 1 6 0 （ L ）× 1 7 0（ H ） m m
吸锡枪 220×155mm
电烙铁 19 0 m m
重量
本体约3.6kg（不包括电源线、软管）
吸锡枪 250g（不包括电源线）
电烙铁 70g
总重量 约4.0kg
漏电电压 2mV以下
地线电阻 2Ω以下
电源线／软管 1. 2 m
电源线长度 3芯电线 1.5m（带地线插头）
SVS-580AS
5-2. 请安装吸锡枪用支架
适用保险丝
250V 4A
■吸锡枪部
■电烙铁部
■本体
SOLDERING
IRON
DESOLDERING
IRON VACUUM
O
P
E
N
350
450250
400
300
(572) (752)
(842)(482)
(662)
HEAT
350
480
250
400
300
(572)
(752)
(896)
450
(842)
(482)
200
(392)
(662)
HEAT
发热芯
焊嘴 焊嘴内部
套筒
发热芯
护套
发热芯
内部套筒
螺母
焊嘴更换
请按照以下步骤更换焊嘴。
1. 请按逆时针方向旋转取出焊嘴部
的螺母。
2. 取出发热芯护套，拿出焊嘴。
3. 请确认焊嘴内部套筒没有残留在
发热芯上。
4. 装 入 新 的 焊嘴 后，按以 上相反 顺
序组装好。
5-5. 将吸锡枪放在本体的支架上，电烙铁放在电烙铁台上。
吸锡枪
吸锡枪接口 电烙铁接口
电烙铁
焊嘴
发热芯内部套筒
发热芯
发热芯护套
螺母
标准焊嘴
37
R0.3
φ7
15
15
36
37.5
φ8
1.2
φ3
37
15
φ7
37
16
φ5
φ7
37
15
φ7
R0.5
φ5
3716
φ7
1
φ7
φ5
37
15
37
15
2
φ5
φ7
37
15
φ2.1
φ7
37
15
φ7
1
0.5
φ7
φ4
37
15
PX-2RT-SB
PX-2RT-6E
PX-2RT-5D
PX-2RT-2C
φ7
φ2.4
37
15
0.5
PX-2RT-2.4D
φ7
φ1.6
37
15
0.5 PX-2RT-1.6DPX-2RT-3C
PX-2RT-B
PX-2RT-5K
φ7
φ3.2
37
15
0.5 PX-2RT-3.2D
PX-2RT-8S
PX-2RT-5C
PX-2RT-BC
PX-2RT-4D
φ4
3715
φ7
PX-2RT-4C
全周はんだメッキ仕様
全周はんだメッキ仕様（C型）標準タイプ（C型）
φ3
37
15
φ7
φ5
3716
φ7
3715
φ2.1
φ7
PX-2RT-2CR PX-2RT-3CR
PX-2RT-5CR
φ4
3715
φ7
PX-2RT-4CR
■选购配件
吸锡枪部
吸锡枪部用交换发热芯 ……………… T P -10 0 H
发 热 芯 护 套（ 吸 锡 枪 部 ） ………………T P -10 0 H P
过 滤 片 组 合（ 3 套 ） …………………… T P -10 0 F
过 滤 片 B（ 1 0 套 ） …………………… T P -10 0 R F T
过滤管组合 …………………………… T P -10 0 K
锡渣过滤球 ……………………………T P -10 0 U L
SVS-500AS 吸锡枪 …………………TP-20GAS
SVS-580AS 吸锡枪 …………………TP-28GAS
清洁针
φ 0.8，φ1.0 吸嘴用 φ0.7mm … TP-100CP 0.7
φ 1.5，φ2 . 5 吸 嘴用 φ1.3m m … T P -100 CP 1.3
清洁钻头
针头 ……………………………………T P -10 0 P V
钻头 φ0.7mm ……………………T P -10 0 D B - 0 7
钻头 φ0.9mm ……………………T P -10 0 D B - 0 9
钻头 φ1.4mm …………………… T P -10 0 D B -14
钻头 φ2.4mm …………………… T P -10 0 DB - 2 4
电烙铁部
电烙铁用交换发热芯 …………… S VS - 50 0H -1
发热芯护套（电烙铁部） ……………… TQ-77HP
发热芯内部套筒 ……………………… TQ-77SS
螺母 ………………………………… TQ-77NUT
烙铁手柄（ SVS-500/580 通用） … … SVS-50GAS
标准型以外的焊嘴请参考公司主页内容。
SVS-500AS 松开扳机后，气泵将继续转动约 0.5 秒，以
便吸取吸嘴内的焊锡渣。
SVS-580AS 当真空储气管达到最高真空度，轻轻扣动扳
机气泵也有可能不会运转。此时，继续扣动扳机，开放阀打开，
在真空储气管的负压作用下，再次运转，实现快速吸锡。
作业过程中，请及时用清洁
针清洁吸嘴。请根据吸嘴大
小选择合适的清洁针。
6. 使用方法
7. 维 修 保 养
警 告
注 意
警 告
注 意
警 告
SVS-500AS
将吸 嘴贴 在元 器 件 的引脚上，焊
锡熔 化的同 时，扣动 扳机，吸出
焊锡。
SVS-580AS
将吸 嘴贴 在元 器 件 的引脚上，焊
锡熔化的同时，轻轻扣动扳机，
使 气泵 开始 工作，真 空 储 气管 迅
速达到真空度。然后，继续扣动
扳机，开放阀打开，即可实现迅
速吸锡。
使用完后请用浸湿的海绵，除去吸嘴上
的焊锡渣。
吸嘴、焊嘴、及周围的金属·树脂部高温，为防
止 烫 伤，请 勿 触 摸。收 纳 时 请 先 确认 吸 嘴、焊
嘴已充分冷却。
请不要连续扣动扳机超过 2 秒。下次扣动扳
机前请至少间隔 10 秒。否则，发热芯及马达
会过热导致损坏。
维修时，请确认主电源开关是否在 OFF 状态
（○侧），插头是否已拔下，吸嘴及焊嘴是否
已冷却。
维 修 时，请 使 用 原配件。若使用其
他部件，机器有可能出现故障。
为防止火灾、烫伤等事故的发生，若发现烧焦，
发热芯加热异常，塑料部变形等状况，请立即拔
下 插头，停止 使 用，与商家 或我 司售后 服 务中 心
联络。
作业完成后，请用清洁针来回插入吸嘴 3 ～ 4 次，并扣动扳机（减少
吸嘴堵塞）。请务必将吸嘴前端进行预备挂锡（防止镀锡层氧化）。
吸嘴更换
吸嘴堵塞，清洁针及清洁钻头无法清
除吸嘴内的焊锡渣时，请更换吸嘴。
1. 用直径为11mm 的扳手向左旋转，
取出吸嘴。
2. 安装新的吸嘴。请不要拧的过紧，
以免损坏吸嘴。
1. 将滑动杆往后推，取出过滤管。
2. 清除过滤管中的锡渣。
3. 确认过滤管的箭头方向，往前推滑
动杆的同时，将过滤管插入前端接
口和后置器之间。
箭头 滑动杆
镊子
锡渣过滤球
过滤片A
过滤片B
螺丝刀
过滤管
后置器
锡渣
前端接口
后置器
滑动杆
过滤管
整体形状(标准型) 整体形状 (细长型)
20 20
77.5 77.5
12
φ
8.0
φ
6.4
14
■吸嘴
产品型号 直 径
TP-100N-08 Φ0.8mm
TP-100N-10
（SVS-500AS 标准）Φ1.0mm
TP-100N-15 Φ1.5mm
TP-100N-25 Φ2.5mm
产品型号 直 径
TP-100N-S8 Φ0.8mm
TP-100N-S1 Φ1.0mm
TP-100N-S5
（SVS-580AS 标准） Φ1.5mm
备注
备注
扳机
焊锡熔化时扣动扳机
扳机
①对准后轻轻扣动扳机
②焊锡熔化时将扳机按压到底
扳机
焊锡熔化时扣动扳机
扳机
①对准后轻轻扣动扳机
②焊锡熔化时将扳机按压到底
锡渣的清除及过滤管、过滤片的更换
没有装入过滤片 A、过滤片 B 的情况下，请勿使用本吸锡枪。否则，
会导致物体的损坏。SVS-580AS 采用开放阀构造，能够迅速吸锡，
比 SVS-500AS 更容易出现过滤器堵塞现象。为保证吸锡力，请及
时更换过滤管组合。
备 注
过滤片组合 TP-100F
过滤管组合 TP-100K
锡渣过滤球
过滤片A
过滤片B
锡渣过滤球
过滤片A
过滤 片B
过滤管
各1个
3 组装
