GXP280/GXP285 1-Line IP Phone
Quick Start Guide

The GXP280/GXP285 is not pre-congured to
support or carry emergency calls to any type of
hospital, law enforcement agency, medical care unit
(“Emergency Service(s)”) or any other kind of
Emergency Service. You must make additional
arrangements to access Emergency Services. It
is Your responsibility to purchase SIP-compliant
Internet telephone service, properly congure the
GXP280/GXP285 to use that service, and
periodically test your conguration to conrm that it
works as You expect. If You do not do so, it is Your
responsibility to purchase traditional wireless or
landline telephone services to access Emergency
Services.
GRANDSTREAM DOES NOT PROVIDE
CONNECTIONS TO EMERGENCY SERVICES VIA
THE GXP280/GXP285. NEITHER GRANDSTREAM
NOR ITS OFFICERS, EMPLOYEES OR AFFILIATES
MAY BE HELD LIABLE FOR ANY CLAIM,
DAMAGE, OR LOSS, AND YOU HEREBY WAIVE
ANY AND ALL SUCH CLAIMS OR CAUSES
OF ACTION ARISING FROM OR RELATING
TO YOUR INABILITY TO USE THE GXP280/
GXP285 TO CONTACT EMERGENCY SER-
VICES, AND YOUR FAILURE TO MAKE ADDI-
TIONAL ARRANGEMENTS TO ACCESS EMER-
GENCY SERVICES IN ACCORDANCE WITH
THE IMMEDIATELY PRECEDING PARAGRAPH.
The GXP280/GXP285 is a next generation entry-level SIP phone that features
an LCD screen and 3 soft-keys. The GXP280/GXP285 delivers superior audio
quality, comprehensive telephony features, automated provisioning, security
protection for privacy and broad interoperability with most 3rd party SIP devices
and leading SIP telephony platforms. It is a very cost-effective choice for any
business needing a feature rich basic IP phone.

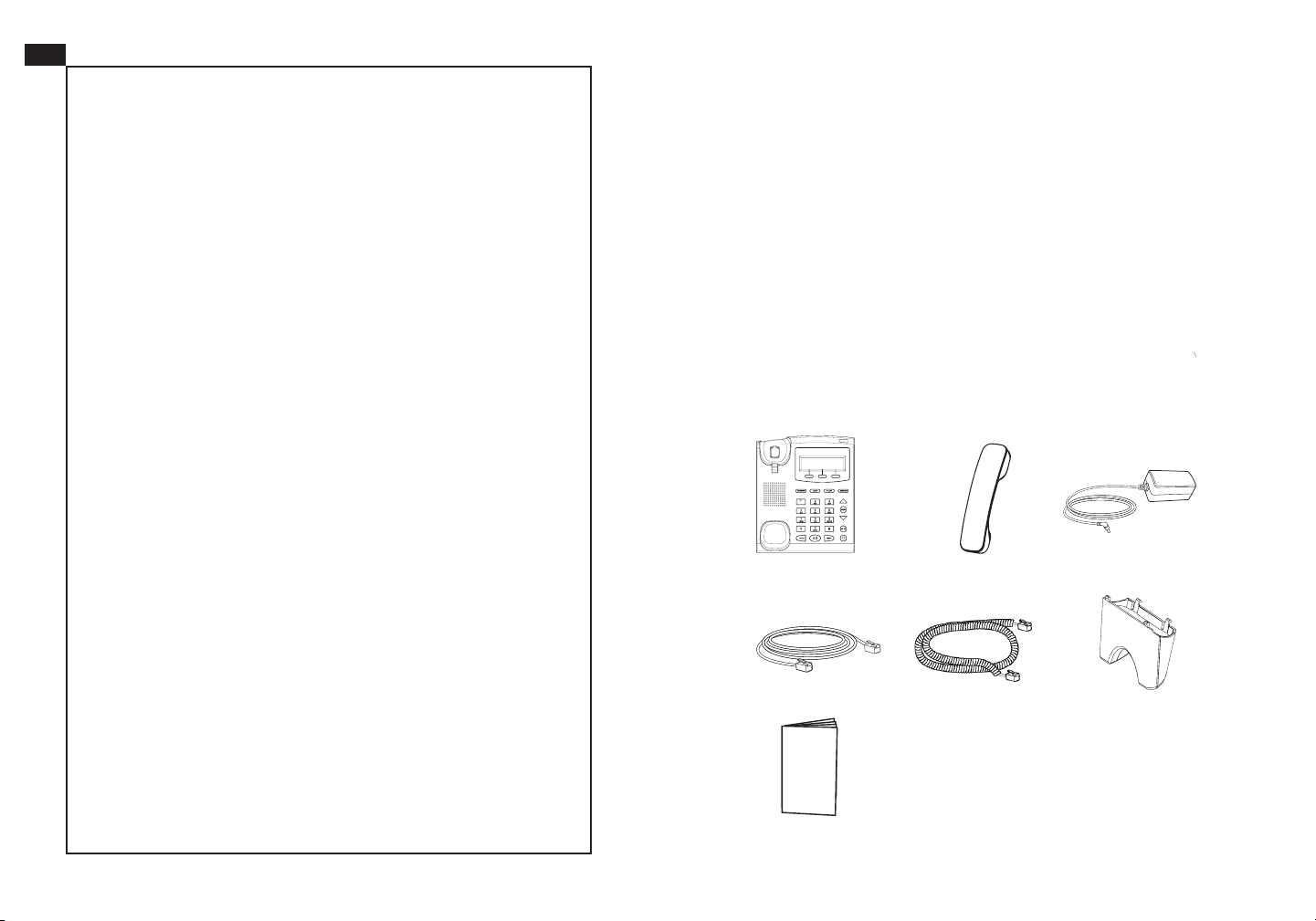

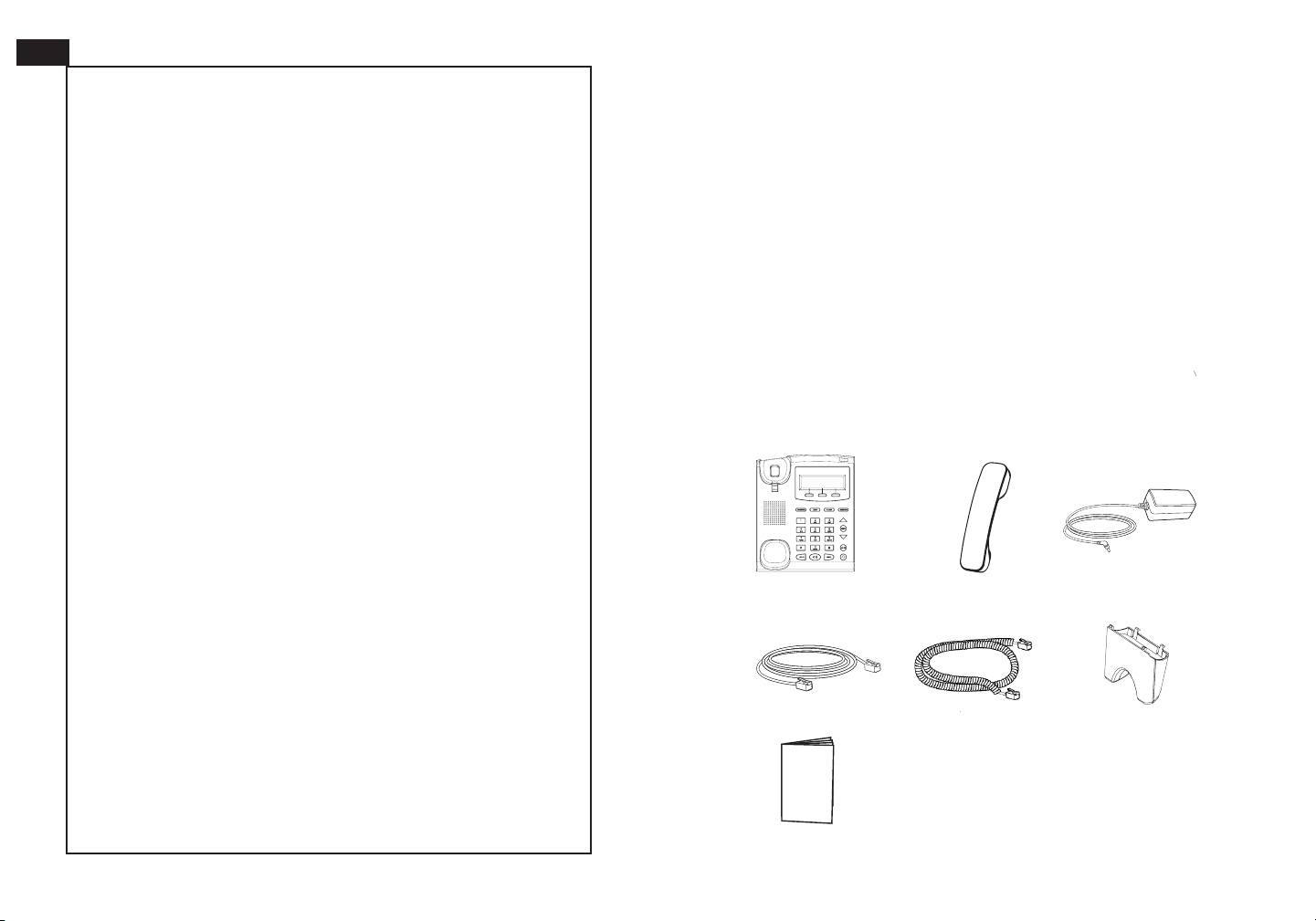

PACKAGE CONTENTS:
OVERVIEW
1 2
EN
PRECAUTIONS:
WARNING: Please DO NOT power cycle the GXP280/GXP285 when the
LED lights are ashing during system boot up or rmware upgrade. You may
corrupt rmware images and cause the unit to malfunction.
WARNING: Use only the power adapter included in the GXP280/GXP285
package. Using an alternative non-qualied power adapter may possibly
damage the unit.
1 X GXP280/GXP285
Main Case 1 X Handset
1 X Phone Cord
1x Ethernet Cable 1 X Phone Stand
1 X 5V Power Adapter
1 X Quick Install Guide

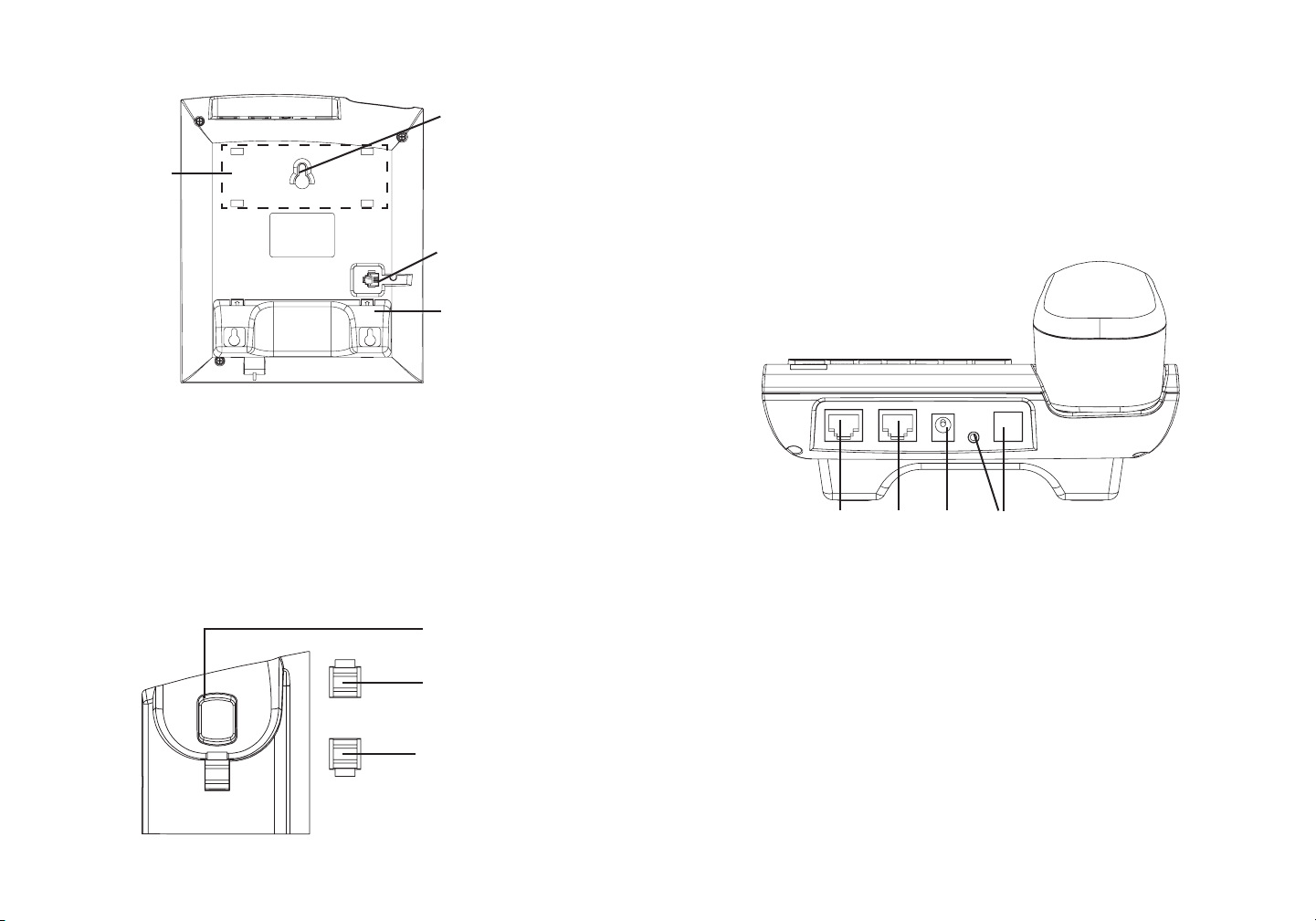

CONNECTING THE PHONE:
34
PHONE SETUP: Installing the phone (Phone Stand):
PC Port LAN Port Power Headset Port
For installing the phone on the table with the phone stand, attach the phone
stand to the bottom of the phone where there is a slot for the phone stand.
(Upper half, bottom part).
Refer to the illustration below when following the setup instructions .
To setup the GXP280/GXP285, follow the steps below:
1. Connect the handset and main phone case with the phone cord.
2. Connect the LAN port of the phone to the RJ-45 socket of a hub/switch or a
router (LAN side of the router) using the Ethernet cable.
3. Connect the 5V DC output plug to the power jack on the phone; plug the power
adapter into an electrical outlet. (GXP280 only)
4. The LCD will display provisioning or rmware upgrade information. Before
continuing, please wait for the date/time display to show up.
5. Using the phone embedded web server or keypad conguration menu, you
can further congure the phone using either a static IP or DHCP.

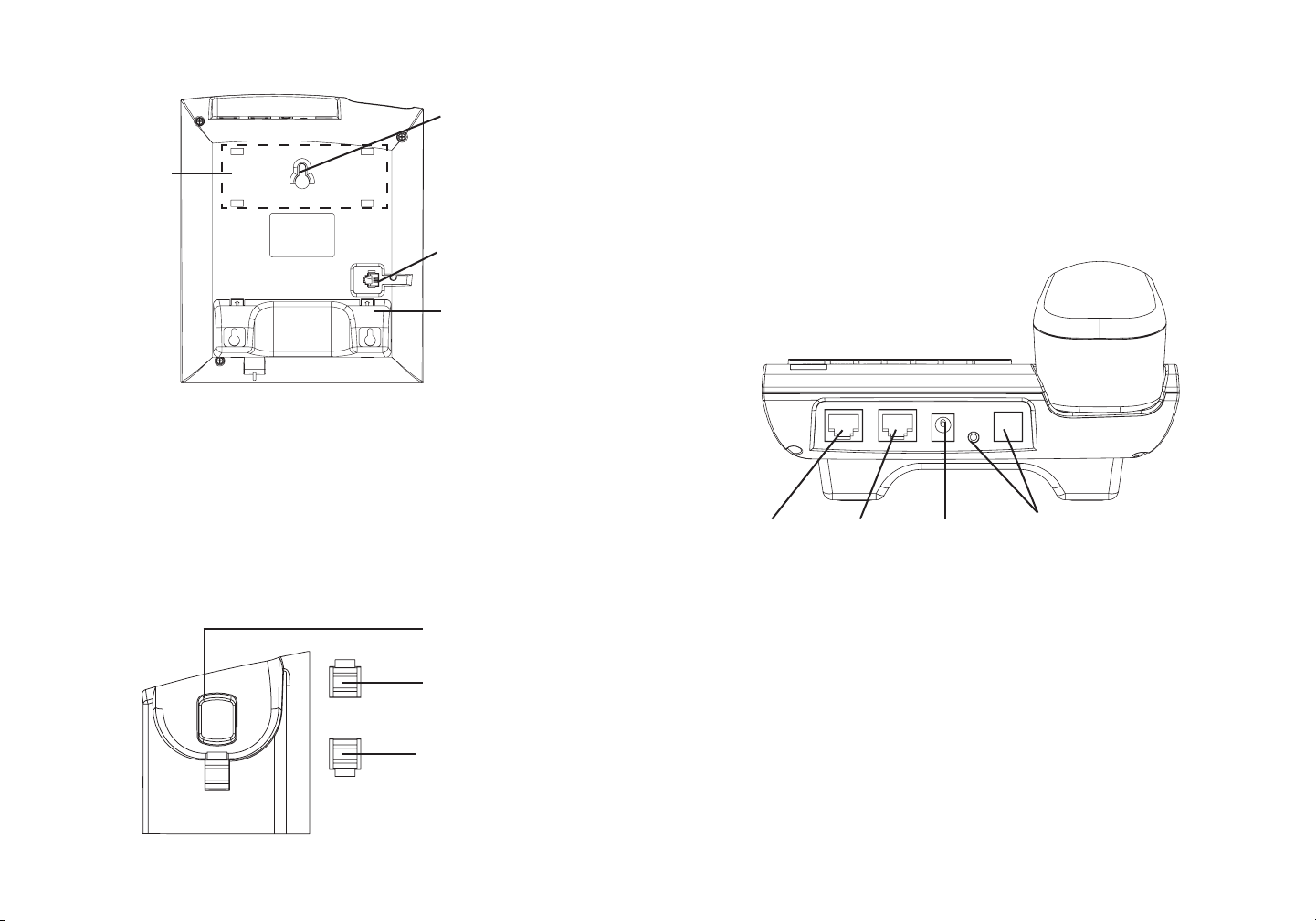

Installing the phone (Wall Mount):
1. Attach the phone stand to the bottom of the phone as wall mount spacers.
2. Attach the phone to the wall via the wall mount hole.
3. Pull out the tab on from the handset cradle. (See gure below)
4. Rotate the tab and plug it back into the slot with the extension up to hold the
headset while the phone is mounted on the wall. (See gure below)
Tab with extension up
Handset Rest
Tab with extension down
Wall Mount Holes are
available
Slot for the phone
stand if placing
the phone on the
table
Handset Port
Slot for the phone
stand if placing the
phone on the wall

Note: For the detailed user manual, please download from:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
5
Congure the GXP280/GXP285 using the Keypad:
1. Make sure the phone is idle
2. Press the “MENU” button to access the keypad MENU to congure the phone.
3. Select MENU-> Cong, to congure settings for SIP Proxy, Outbound Proxy,
SIP User ID, SIP Auth ID, SIP Password.
4. Follow MENU options to congure the basic features of the phone –
for example: the IP address if using a static IP. For details, please check GXP
Series User Manual.
5. Please contact your ITSP (Internet Telephony Service Provider) for additional
settings that may be necessary to congure the phone.
6
1. To access the MENU, press the round MENU button.
2. Navigate the menu by using the UP/DOWN and LEFT/RIGHT buttons.
3. Press the round MENU button to conrm a menu selection.
4. Delete an entry by pressing the MUTE button.
5. The phone automatically exits MENU mode when there is an incoming call, the
phone goes off-hook, or when the MENU mode is left idle for 20 seconds.

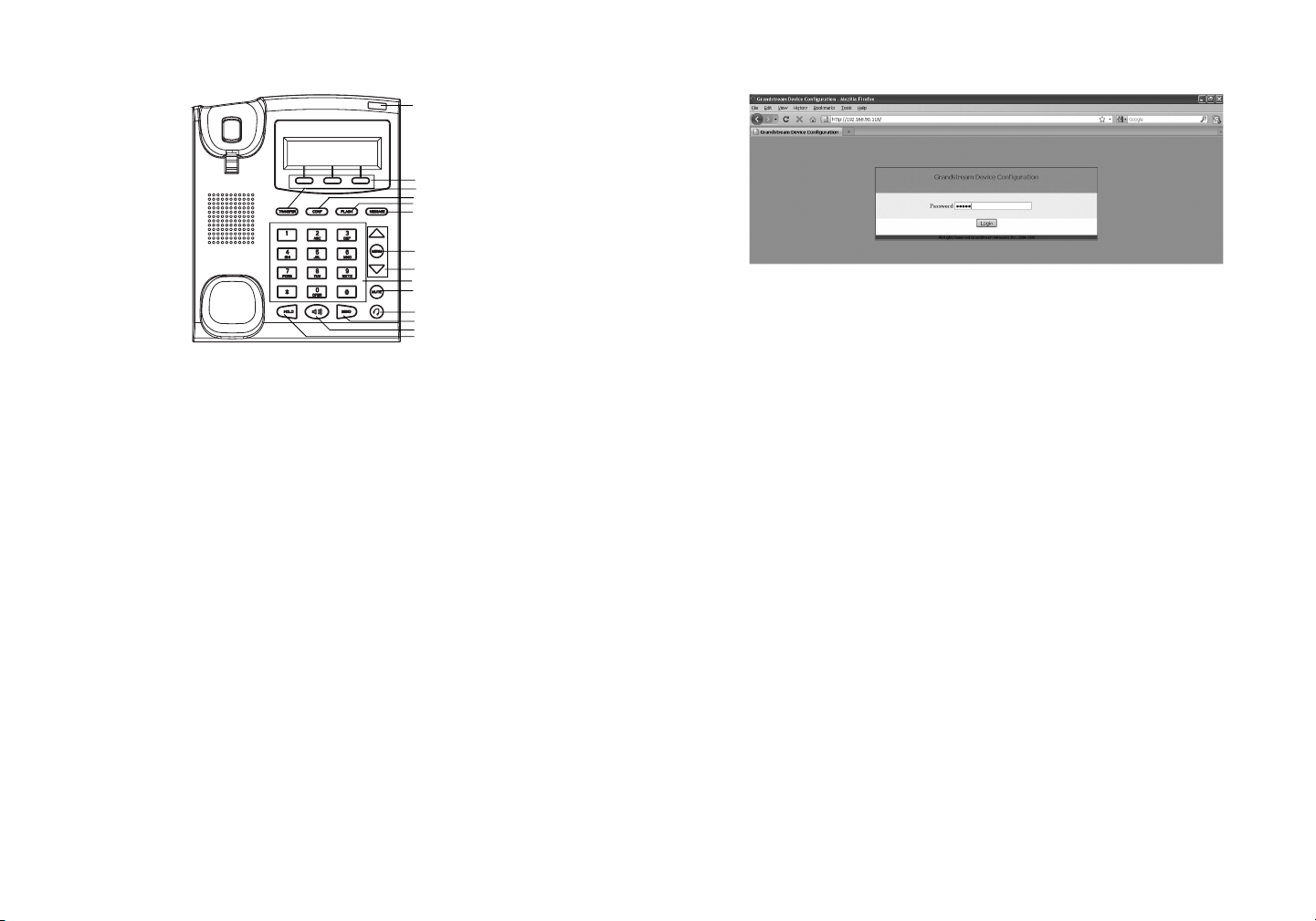

Tips For Using the Keypad:
Menu/OK Key
Hold
Speaker
Send
Headset
Standard Keypad
Mute
Soft Keys
Message Waiting Indicator
Transfer
Conference
Flash
Message
Navigation Keys
PHONE CONFIGURATION:
Congure the GXP280/GXP285 using a Web Browser:
1. Ensure your phone is powered up and connected to the Internet.
2. Press MENU button to go into menu of the phone.
3. Press the “down” arrow button to “Status” and press MENU button to see the
IP address.
4. Type the phone’s IP address in your PC browser.
5. The default administrator password is “admin”; the default end-user password
is “123”.

Le GXP280/GXP285 n’est pas pré conguré pour
soutenir ou réaliser des appels d’urgence à tout type
d’hôpital, organisme d’application de la loi, unité
de soins médicaux ou tout autre type de service
d’urgence. Vous devez prendre des dispositions sup-
plémentaires pour accéder à des services d’urgence.
Il est de votre responsabilité d’acheter un service de
téléphonie par Internet, congurer correctement le
GXP280/GXP285 pour utiliser ce service et de tester
périodiquement votre conguration pour vérier qu’il
fonctionne comme prévu. Si vous ne procédez pas
ainsi, il est de votre responsabilité d’acheter des ser-
vices de téléphonie traditionnels sans l ou xes pour
accéder aux services d’urgence.
GRANDSTREAM NE FOURNIT PAS DE CON-
NEXIONS AUX SERVICES D’URGENCE VIA LE
GXP280/GXP285. NI GRANDSTREAM NI SES
DIRIGEANTS, SES EMPLOYÉS OU SES FILIALES
NE PEUVENT ETRE TENUS RESPONSABLES DE
TOUTE RÉCLAMATION, DOMMAGE OU PERTE
ET VOUS RENONCEZ À TOUTE RÉCLAMATION
OU CAUSE D’ACTION RESULTANT DE OU EN
RELATION AVEC VOTRE INCAPACITE D’UTILISER
LE GXP280/GXP285 POUR CONTACTER LES
SERVICES D’URGENCE, ET VOTRE ECHEC A
METTRE EN PLACE DES ARRANGEMENTS SUP-
PLEMENTAIRES POUR ACCEDER AUX SERVICES
D’URGENCE CONFORMEMENT AU PARAGRAPHE
PRECEDENT.
Le GXP280/GXP285 est la nouvelle génération des téléphones SIP d’entrée de
gamme qui comporte un écran LCD et 3 boutons programmables. Le GXP280/
GXP285 offre une qualité audio supérieure, toutes les fonctionnalités de télé-
phonie, d’approvisionnement automatisé, de la sécurité pour la protection de
la vie privée et une large interopérabilité avec la plupart des appareils de 3ème
partie SIP et les leaders SIP des plates-formes de téléphonie. C’est un très bon
choix rapport coût efcacité pour toute entreprise ayant besoin d’un téléphone
IP riche en terme de fonctionnalités.
PRESENTATION
7 8
FR
PRECAUTIONS:
ALERTE: Veuillez ne pas redémarrer le GXP280/GXP285 lorsque les voy-
ants clignotent durant le démarrage du système ou la mise à jour du rmware.
Ca peut corrompre l’image du rmware et causer un dysfonctionnement de
l’unité.
ALERTE: N’utilisez que le boîtier d’alimentation fourni dans le pack GXP280/
GXP285. L’utilisation d’un autre boîtier d’alimentation non qualié peut endom-
mager l’unité.

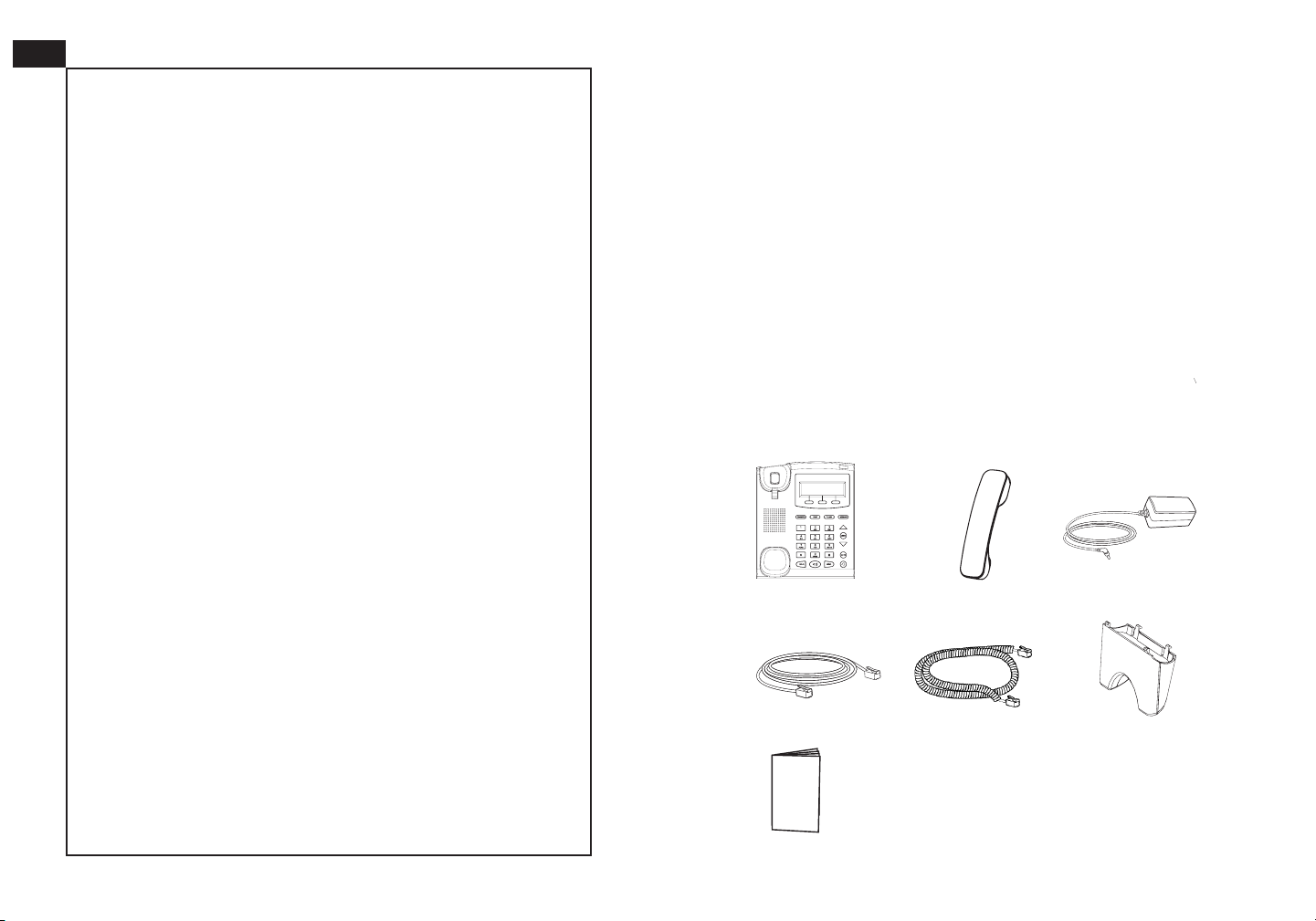

CONTENU DU PACK :
1 X Appareil GXP280/
GXP285
1 X Combiné
1 X Câble téléphonique1 X Câble Ethernet 1 X Positionneur
téléphonique
1 X Boîtier d’alimentation
5V
1 X Guide d’installation rapide

CONNECTER LE TELEPHONE:
910
INSTALLATION DU TELEPHONE: Installation du téléphone (Positionneur téléphonique):
Pour installer le téléphone sur la table avec le positionneur du téléphone, joignez
ce dernier à la base du téléphone où il y a une fente.
(Moitié supérieure, une partie du bas).
Reportez-vous à l’illustration ci-dessous en suivant les instructions d’installation.
Pour installer le GXP280/GXP285, suivez les instructions ci-dessous :
1. Connectez le combiné et le boîtier de téléphone principal avec le câble télé-
phonique.
2. Connecter le port LAN de votre téléphone au port RJ-45 d’un concentrateur /
commutateur ou un routeur (côté LAN du routeur) à l’aide du câble Ethernet.
3. Connectez la che de sortie 5V DC à la prise d’alimentation sur le téléphone,
branchez l’adaptateur dans une prise électrique.
4. Le LCD va afcher les informations de provisionnement ou de mise à jour
du rmware. Avant de continuer, veuillez patienter jusqu’à que la date/heure
s’afche.
5. En utilisant le serveur web intégré du téléphone ou le menu de la conguration
du téléphone, vous pouvez le congurer en utilisant soit IP statique ou DHCP.

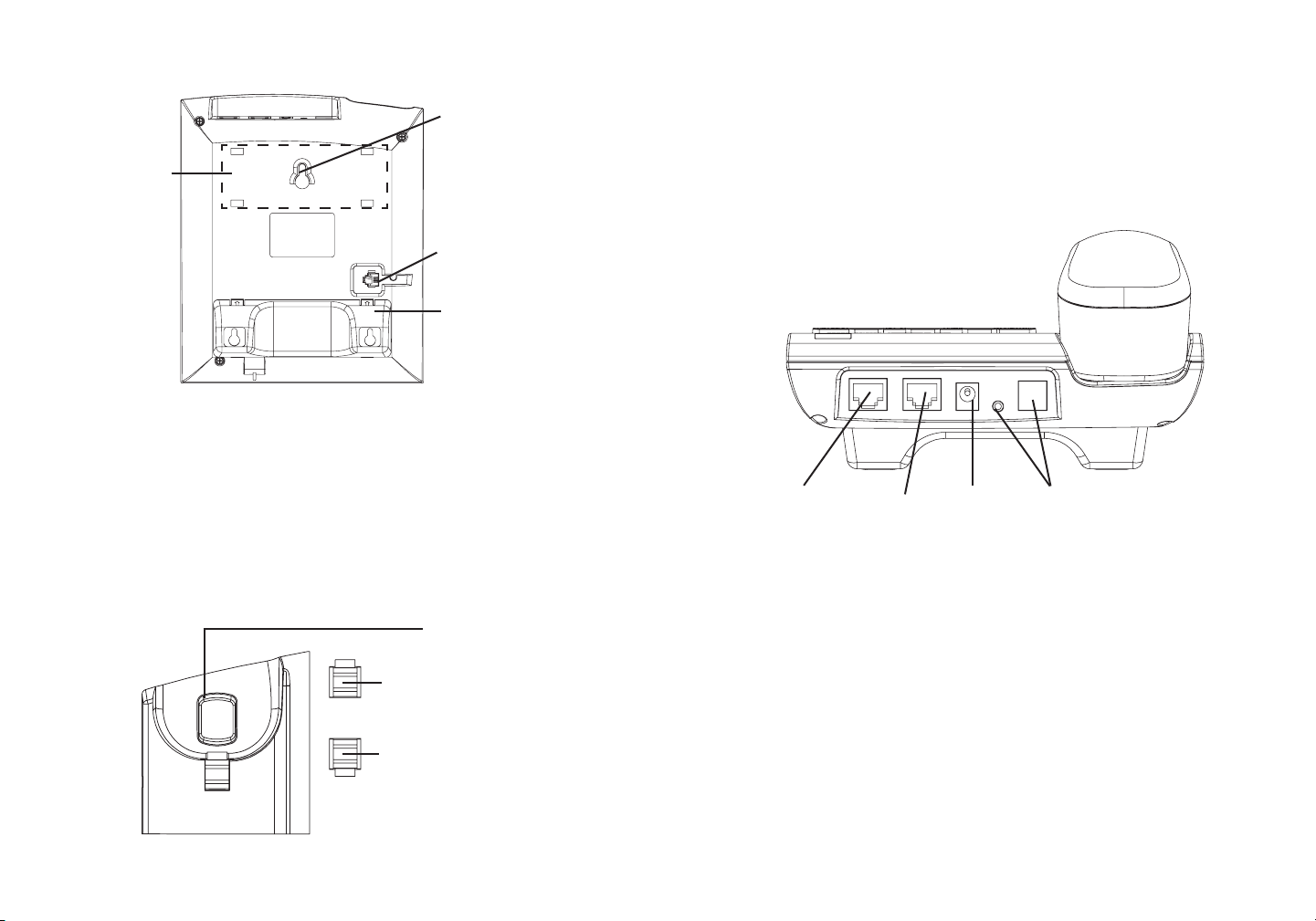

Installation du téléphone (montage sur le mur):
1. Fixez le support de téléphone à la base du téléphone comme support mural
entretoises.
2. Joindre le téléphone au mur par le trou du support mural.
3. Tirez la languette du support du combiné. (Voir gure ci-dessous)
4. Faire pivoter l’onglet et branchez-le dans la fente, avec l’extension jusqu’au
tenir le casque d’écoute alors que le téléphone est monté sur le mur. (Voir image
ci-dessous)
Onglet avec extension
vers le haut
Combiné Repos
Onglet avec extension
vers le bas
Les trous pour le
montage sur le mur
sont disponibles
La fente pour
le positionneur
téléphonique si
vous allez placer
le téléphone sur
la table Port du combiné
La fente pour
le positionneur
téléphonique si
vous allez placer
le téléphone sur
le mur
Port PC Port LAN Alimentation Port du casque d’ecoute

Note : Pour le manuel d’utilisation détaillé, veuillez le télécharger a partir de :
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
11
Congurer le GXP280/GXP285 en utilisant le Clavier
1. Assurez-vous que le téléphone est libre
2. Appuyez sur le bouton ”MENU” pour accéder au MENU pour congurer le
téléphone.
3. Sélectionnez Menu-> Cong, pour congurer les paramètres du Proxy SIP,
Proxy Sortant, Nom d’utilisateur SIP, Nom d’authentication SIP, mot de passe
SIP.
4. Suivez les options du menu pour congurer les fonctionnalités de base du té-
léphone - par exemple: l’adresse IP si vous utilisez une adresse IP statique. Pour
plus de détails, veuillez vérier le manuel d’utilisation de la série GXP.
5. Veuillez contactez votre Fournisseur d’accès Internet pour les paramètres sup-
plémentaires qui peuvent être nécessaire pour congurer le téléphone.
12
1. Pour accéder au MENU, appuyez sur le bouton circulaire MENU.
2. Naviguez dans le menu en utilisant les boutons HAUT/BAS et GAUCHE/
DROITE.
3. Appuyez sur le bouton circulaire MENU pour conrmer la sélection.
4. Supprimer une entrée en appuyant sur le bouton MUET.
5. Le téléphone quitte automatiquement le mode MENU quand il y a un appel
entrant, le téléphone est décroché, ou lorsque le mode MENU est laissé inactif
pendant 20 secondes.
Conseils d’utilisation du clavier :
Touche Menu/OK
Mise en attente
Haut parleur
Envoyer
Casque
Clavier standard
Muet
Les touches programmables
Indicateur du message en attente
Transfert
Conférence
Flash
Message
Touches de navigation
CONFIGURATION DU TELEPHONE :
Congurer le GXP280/GXP285 en utilisant le Navigateur
web :
1. Vériez que votre téléphone est sous tension et connecté à Internet.
2. Appuyez sur le bouton MENU pour aller dans le menu du téléphone.
3. Appuyez sur le bouton «Flèche vers le bas » jusqu’a “Statut” et appuyez
sur la touche MENU pour afcher l’adresse IP.
4. Tapez l’adresse IP du téléphone dans votre navigateur PC.
5. Le mot de passe d’administrateur par défaut est «admin», le mot de
passe utilisateur par défaut est ”123”.

El GXP280/GXP285 no está pre-congurado para
soportar o realizar llamadas de emergencia a ningún
tipo de hospital, agencia policial, unidad de cuidado
medico o cualquier otro servicio de emergencia. Es
su responsabilidad contratar un servicio de telefonía
de Internet compatible con el protocolo SIP, congu-
rar el GXP280/GXP285 para utilizar dicho servicio
y periódicamente probar esta conguración para
conrmar que esté trabajando como usted espera.
Sin este requisito, es su responsabilidad contratar un
servicio de telefonía ja o celular para tener acceso a
servicios de emergencia.
GRANDSTREAM NO PROVEE CONEXIONES A
SERVICIOS DE EMERGENCIA A TRAVÉS DEL
GXP280/GXP285. NI GRANDSTREAM NI NINGUNO
DE SUS OFICIALES, EMPLEADOS O AFILIADOS
SON RESPONSABLES DE NINGUNA DEMANDA,
DAÑO O PERDIDA QUE ESTO PUEDA OCASION-
AR Y MEDIANTE ESTE COMUNICADO USTED
RENUNCIA A CUALQUIER RECLAMO O CONSE-
CUENCIA PROVENIENTE O RELACIONADO DE
LA INHABILIDAD DE CONTACTAR SERVICIOS DE
EMERGENCIAS CON EL GXP280/GXP285 Y SU
FALTA DE NO HABER HECHO LOS ARREGLOS DE
LUGAR PARA ACCESAR ESTOS SERVICIOS DE
EMERGENCIA DE ACUERDO CON EL PÁRRAFO
ANTERIOR.
El GXP280/GXP285 es un teléfono SIP de baja gama que cuenta con una línea,
una pantalla LCD 128x32 y 3 teclas programables. El GXP280/GXP285 entrega
una calidad de audio impecable, amplia variedad de opciones telefónicas,
protección de seguridad para privacidad y compatibilidad con la mayoría de
equipos SIP y plataformas SIP líderes en el mercado. Es una solución costo-
efectiva para cualquier empresa que necesite un teléfono IP básico rico en
características.
LO QUE CONTIENE EL PAQUETE:
INFORMACIÓN GENERAL
13 14
ES
PRECAUCIONES:
ADVERTENCIA: No apague el GXP280/GXP285 cuando las luces indica-
doras se encuentren en estado intermitente al momento de iniciar el equipo o
actualizar el rmware. Esto podría ocasionar que la unidad no continúe funciona-
ndo correctamente.
ADVERTENCIA: Solamente utilice la fuente de poder incluida en el
paquete del GXP280/GXP285. Utilizar un adaptador de poder alternativo no
certicado podría dañar su unidad.
1 X Unidad Principal 1 X Auricular
1 X Cable Telefónico1 X Cable de Red Ethernet 1 X Soporte para el
Teléfono
1 X Fuente de poder de 5V
1 X Guía de Instalación Rápida

CONECTANDO EL TELÉFONO:
15 16
INSTALACIÓN DEL TELÉFONO: Instalando el teléfono (Sobre escritorio):
Puerto PC Puerto LAN Alimentación Puerto del auricular
Para instalar el teléfono sobre un escritorio, utilice el soporte del teléfono y
colóquelo en la parte inferior del teléfono donde se encuentra la ranura para el
soporte.
Haga referencia a la gura de mas abajo al seguir las instrucciones.
Para congurar el GXP280/GXP285, siga estos pasos:
1. Conecte el auricular a la unidad utilizando el cable telefónico.
2. Conecte el puerto LAN del teléfono al zócalo RJ-45 de un hub/switch o router
usando el cable Ethernet.
3. Conecte la fuente de poder de 5V DC a la salida de alimentación del teléfono
y la salida de electricidad.
4. La pantalla LCD va a mostrar un mensaje de aprovisionamiento o actual-
ización de rmware. Antes de continuar espere hasta que la pantalla muestra el
tiempo y la fecha.
5. Utilizando la interfase Web integrada o mediante el menú de conguración
por teclado, puede congurar el teléfono utilizando una dirección IP estática o
dinámica con DHCP.
Instalando el teléfono (Montura de Pared):
1. Coloque el soporte del teléfono a la parte inferior del mismo como para crear
espacio entre la pared.
2. Coloque el teléfono en la pared utilizando los oricios.
3. Halé la lengüeta de la horquilla del auricular.
4. Coloque la lengüeta en la misma ranura de tal manera que soporte el auricular
una vez el teléfono este colgado de la pared.
Lengüeta con extensión
hacia arriba
Descanso del Auricular
Lengüeta con extensión
hacia abajo
Disponibilidad de
oricios para montura
de pared.
Ranura para
el soporte del
teléfono si va
a ser colocado
sobre un escri-
torio Puerto del Auricular
Ranura para la
unidad principal si va
a ser colocado en la
pared

Nota: El manual de usuario completo puede ser descargado de:
http://www.grandstream.com/support/gxp_series/general/gxp_support.html
17
Congurando el GXP usando el teclado:
1. Asegure que el teléfono se encuentre en reposo.
2. Presione la botón de MENU.
3. Seleccione Cong, para congurar el SIP Proxy, Outbound Proxy, SIP User ID,
SIP Auth ID, SIP Password.
4. Continúe navegando por las opciones de MENU para congurar otras opcio-
nes básicas.
5. Contacte a su proveedor de servicio de telefonía para cualquier modicación
adicional que sea necesaria.
18
1. Para accesar al MENU, presione la tecla circular MENU.
2. Para navegar el menú utilice las teclas direccionales.
3. Presione el botón de MENU para conrmar su selección.
4. Borre los datos presionando la tecla de MUTE.
5. El teléfono va a salir del MENU cuando hay una llamada entrante, el auricular
es levantado o cuando el teléfono permanece en reposo por 20 segundos.
Sugerencias para cogurar por Teclado:
Tecla de Menú/OK
Retener
Altavoz
Enviar
Diadema Telefónica
Teclado Estándar
Silencio
Teclas Suaves Programables
Indicador de Mensaje en Espera
Transferencia
Conferencia
Flash
Mensaje
Teclas de Navegación
CONFIGURACIÓN DEL TELÉFONO:
Congurando el GXP280/GXP285 utilizando un navegador
Web:
1. Asegure que su teléfono este conectado a la red y tenga electricidad.
2. Presione el botón de MENU.
3. Navegue hasta la opción de “Status” y presione MENU para descubrir la direc-
ción IP del teléfono.
4. Ingrese la dirección IP del teléfono en su navegador.
5. La clave de administrador por defecto es “”admin”; para usuarios nales es
“123”.
