Description
The Greenlee CS-2072 Circuit Breaker Finder accurately locates AC breakers. The
receiver automatically calibrates without user adjustments and gives both an
audible and visual signal when the breaker is found.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment.
This instruction manual and any markings on the tool provide information for
avoiding hazards and unsafe practices related to the use of this tool. Observe all of
the safety information provided.
Purpose of This Manual
This instruction manual is intended to familiarize all personnel with the safe
operation and maintenance procedures for the Greenlee CS-2072
Circuit Breaker Finder.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
Do not discard this product or throw away!
For recycling information, go to www.greenlee.com.
KEEP THIS MANUAL
All specifications are nominal and may change as design improvements occur.
Greenlee Textron Inc. shall not be liable for damages resulting from misapplication or misuse
of its products.
® Registered: The color green for electrical test instruments is a registered trademark of
Greenlee Textron Inc.

3
CS-2072
Important Safety Information
Electric shock hazard:
Contact with live circuits could result in severe injury or
death.
Read and understand this material before operating or
servicing this equipment. Failure to understand how to
safely operate this tool could result in an accident
causing serious injury or death.

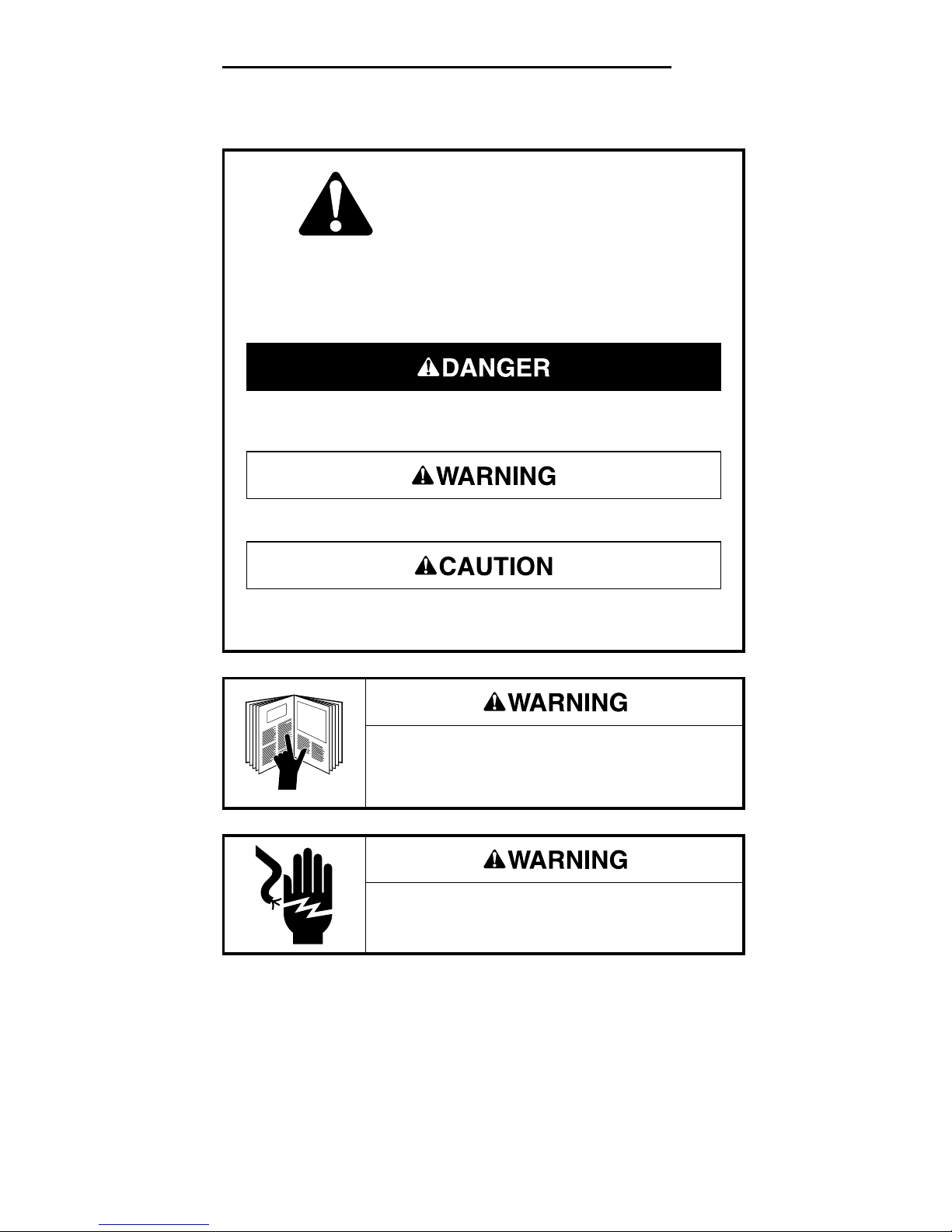

This symbol is used to call your attention to hazards or unsafe practices
which could result in an injury or property damage. The signal word,
defined below, indicates the severity of the hazard. The message after the
signal word provides information for preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or
death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or
property damage.

4
Important Safety Information
Electric shock hazard:
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can damage the
unit.
Electric shock hazard:
Using this unit near equipment that generates electromagnetic interference can
result in unstable or inaccurate readings.
Failure to observe this warning could result in severe injury or death.
Electric shock hazard:
Do not operate with the case open.
Failure to observe this warning could result in severe injury or death.
Electric shock and fire hazard:
• For indoor use only on standard 110 VAC to 120 VAC circuits.
• Do not expose this unit to rain or moisture.
• Do not use the unit if it is wet or damaged.
• Use this unit for the manufacturer’s intended purpose only, as described in
this manual. Any other use can impair the protection provided by the unit.
Failure to observe these warnings could result in severe injury or death.

5
CS-2072

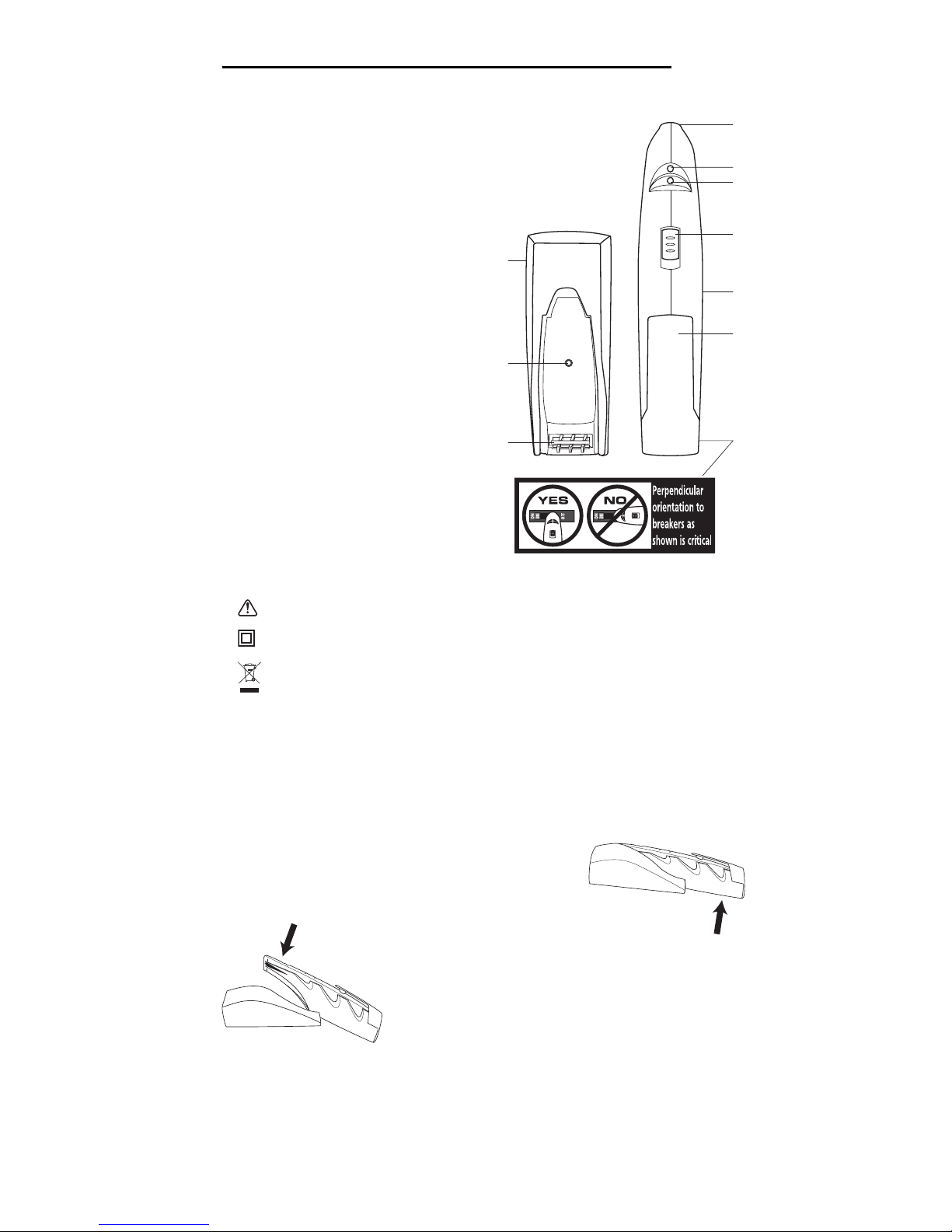

Identification
Receiver
1. Sensor
2. Circuit indicator LED (green)
3. Power indicator LED (red)
4. ON/OFF switch
5. Sounder
6. Belt clip
7. Orientation label (on back)
Transmitter
8. Plug (on back)
9. Power indicator LED (red)
10. Receiver clip
Symbols on the Unit
Warning—Read the instruction manual
Double insulation
Recycle product in accordance with
manufacturer’s directions
Introduction
The Greenlee CS-2072 Circuit Breaker Finder consists of a transmitter and a
receiver. When plugged into an energized circuit, the transmitter will generate a
signal that can be detected by the receiver, which will give an audible and visual
indication at the correct breaker.

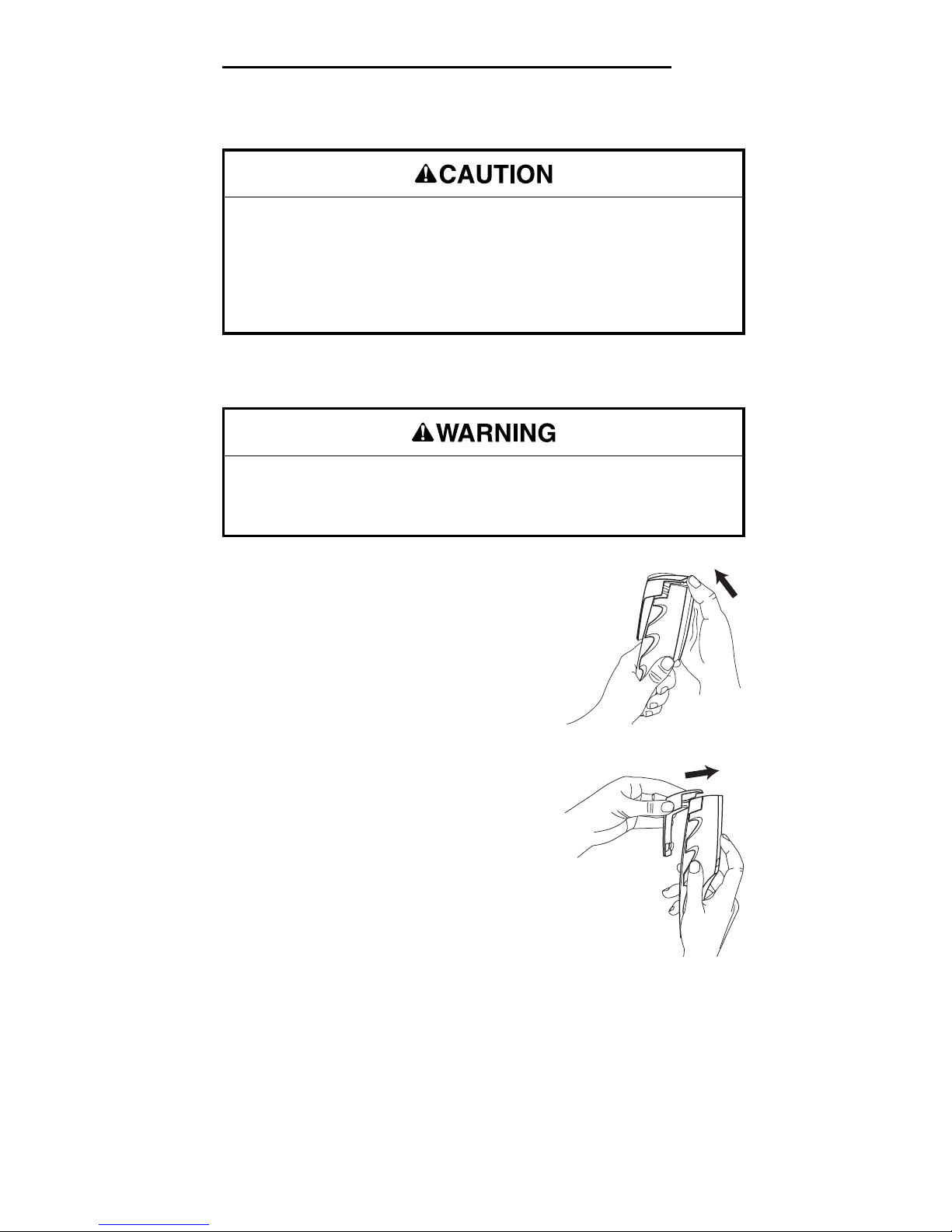

Opening and Closing the Unit
To separate the receiver from the transmitter, hold the
transmitter and pull upward on the receiver’s handle.
To reassemble the receiver to the transmitter, place
the bottom center of the receiver over the transmitter’s
receiver clip. Rotate the receiver wand into the
transmitter unit until it clicks in place. Use the belt clip
for easy transport.
ONON
ON
OFF
2
1
3
5
6
7
4
10
9
8

6
Electric shock and fire hazard:
•For indoor use only on standard 110 VAC to 120 VAC circuits.
•Receiver not intended for contact with live circuits.
Failure to observe this warning could result in severe injury or death.
Operation
The CS-2072 receiver is more effective when it is held perpendicular to the
breaker. Refer to the orientation label located on the bottom of the receiver wand.
Note:
•Connect the transmitter to a known live circuit and verify that the
LED glows.
•Slide the receiver switch to the ON position and verify that the red
LED on the receiver glows. If the red LED is not lit, replace the
battery.
•If the transmitter or receiver does not function as expected, return
to Greenlee for repair. Refer to the instructions under Warranty.
1. Plug the transmitter into the outlet that needs to be turned off or identified.
Note: In order to transmit its signal, the transmitter must receive power from
the circuit under test.
2. Verify that the red LED on the transmitter glows, indicating a live circuit.

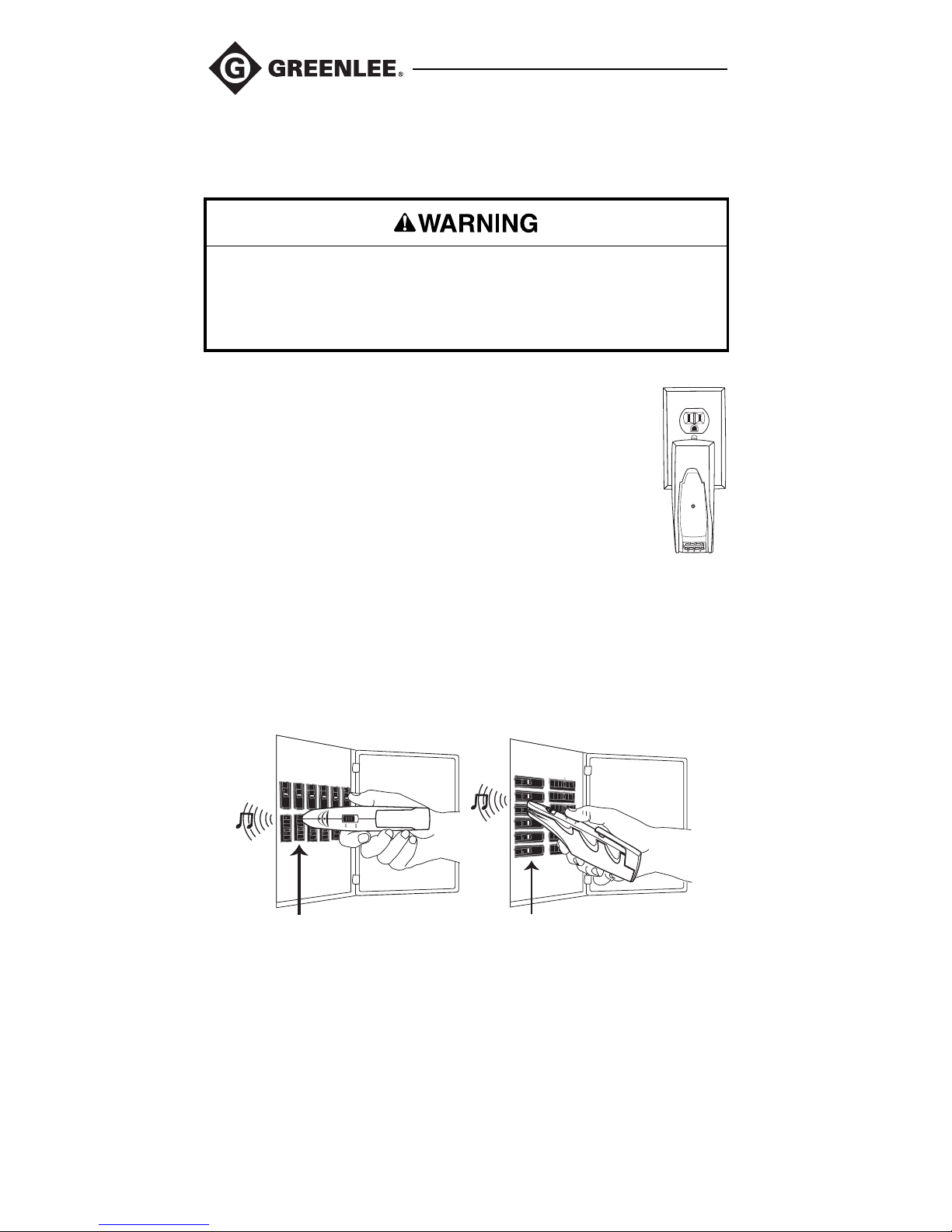

3. Go to the circuit panel. Turn on the receiver and hold it against the breaker as
shown below.
Vertical Breakers Horizontal Breakers
4. Slowly scan the receiver over all breakers. This calibrates the unit. If you have
more than one panel, be sure to perform this step on each panel. Do not turn
off the receiver.
5. Perform a second pass over the breakers. When the green LED glows and the
buzzer sounds, you are directly over the breaker connected to the transmitter.
6. Label the breaker, if desired.
7. To work on the circuit, turn off the breaker.
8. Verify that the red LED on the transmitter is off, indicating a dead circuit,
before beginning work.

7
CS-2072
Troubleshooting
Situation Probable Causes Solutions
No indication, i.e., The breaker for that Scan the box that supplies that
no green LED circuit is not in the circuit.
and buzzer. box being scanned.
Multiple indications The first scan was Scan again, moving the receiver
on second scan. performed too slowly. Be sure to keep the nose
quickly. of the receiver close to the
breaker and maintain proper
orientation.
Tracing circuit —Use an outlet adapter. Screw the
connected to light adapter into the socket, and then
fixture. plug the transmitter into it.
Or plug an extension cord into the
adapter, and then plug the
transmitter into the extension cord.
Specifications
Operating Conditions:
Temperature: 5 °C to 40 °C (41 °F to 104 °F)
Relative Humidity (non-condensing): 80% maximum for temperatures up to
31 °C (88 °F), decreasing linearly to 50% maximum at 40 °C (104 °F)
Altitude: 2000 m (6500') maximum
Indoor use only.
Storage Conditions:
Temperature: –29 °C to 66 °C (–20 °F to 150 °F)
Relative Humidity: 0% to 80% (non-condensing)
Remove battery from receiver.
Snap the transmitter and receiver together to store.
Transmitter Only
Voltage Range: 110–120 VAC, 60 Hz
Wattage: 3.0 W maximum
For use with NEMA 1-15R outlets or light socket adapter
Measurement Category: Category II, 120 V per UL 61010-1 (transmitter only)
Receiver Only
Battery: 9 V (NEDA 1604, JIS 006P, or IEC 6F22)
Battery Life: Approximately 50 hours with alkaline battery

8
Measurement Categories
These definitions were derived from the international safety standard for insulation
coordination as it applies to measurement, control, and laboratory equipment.
These measurement categories are explained in more detail by the International
Electrotechnical Commission; refer to either of their publications: IEC 61010-1 or
IEC 60664.
Measurement Category I
Signal level. Electronic and telecommunication equipment, or parts thereof. Some
examples include transient-protected electronic circuits inside photocopiers and
modems.
Measurement Category II
Local level. Appliances, portable equipment, and the circuits they are plugged into.
Some examples include light fixtures, televisions, and long branch circuits.
Measurement Category III
Distribution level. Permanently installed machines and the circuits they are hard-
wired to. Some examples include conveyor systems and the main circuit breaker
panels of a building’s electrical system.
Measurement Category IV
Primary supply level. Overhead lines and other cable systems. Some examples
include cables, meters, transformers, and other exterior equipment owned by the
power utility.
Statement of Conformity
Greenlee Textron Inc. is certified in accordance with ISO 9000 (2000) for our
Quality Management Systems.
The instrument enclosed has been checked and/or calibrated using equipment that
is traceable to the National Institute for Standards and Technology (NIST).

9
CS-2072
Maintenance
Electric shock hazard:
•Do not attempt to repair this unit. It contains no user-serviceable parts.
•Do not expose the unit to extremes in temperature or high humidity.
Refer to “Specifications.”
Failure to observe these precautions may result in injury and can damage the
unit.
Battery Replacement
Electric shock hazard:
Do not operate with the case open.
Failure to observe this warning could result in severe injury or death.

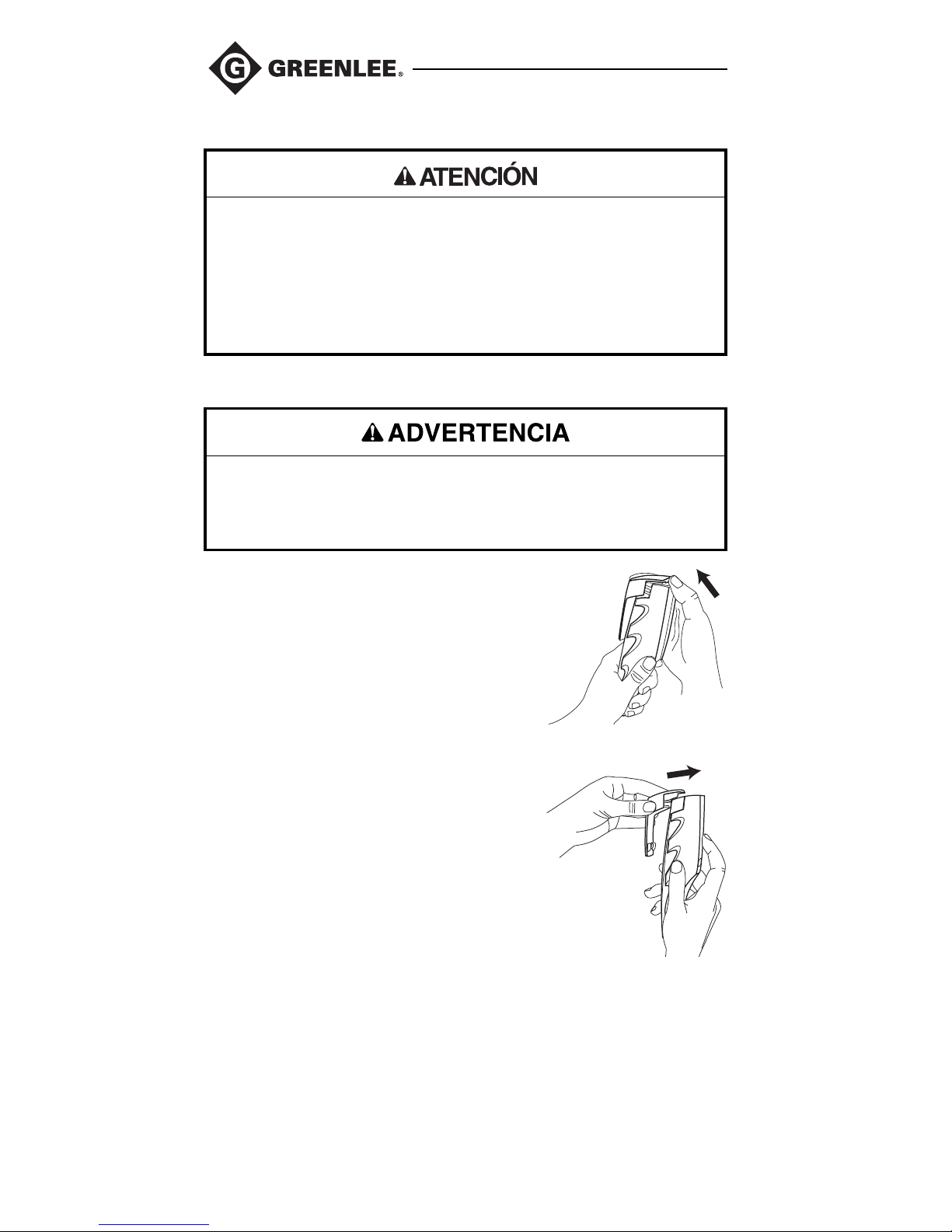

1. Lift the tab on the bottom end of the belt clip to
release the end cap.
2. Slide the 9 V battery out of the compartment.
Slide a new 9 V battery, terminal side first,
matching (+) and (–) terminals from battery to
case.
3. Slide the clip onto the receiver, pressing down
on the battery until both pieces snap together.
Cleaning
Clean the transmitter with a dry cloth only. Do not expose to liquids.

10

11
CS-2072
Descripción
El Localizador de interruptores automáticos CS-2072 de Greenlee detecta con
exactitud interruptores de CA. El receptor se calibra automáticamente sin la
necesidad de ajustes por parte del usuario, y emite una señal audible y visual
cuando encuentra el interruptor.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las
herramientas y equipo Greenlee. Este manual de instrucciones y todas las marcas
que ostenta la herramienta le ofrecen la información necesaria para evitar riesgos
y hábitos poco seguros relacionados con su uso. Siga toda la información sobre
seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal
con los procedimientos de operación y mantenimiento seguros para el Localizador
de interruptores automáticos CS-2072 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
¡No deseche ni descarte este producto!
Para información sobre reciclaje, visite www.greenlee.com.
CONSERVE ESTE MANUAL
Todas las especificaciones son nominales y pueden cambiar conforme tengan lugar mejoras
de diseño. Greenlee Textron Inc. no se hace responsable de los daños que puedan surgir de la
mala aplicación o mal uso de sus productos.
®Registrado: El color verde para instrumentos de verificación eléctricos es una marca
registrada de Greenlee Textron Inc.

12
Importante Información sobre Seguridad
Peligro de electrocución:
El contacto con circuitos activados podría ocasionar
graves lesiones o incluso la muerte.
Lea y entienda este documento antes de manejar esta
herramienta o darle mantenimiento. Utilizarla sin
comprender cómo manejarla de manera segura podría
ocasionar un accidente y, como resultado de éste,
graves lesiones o incluso la muerte.
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que
podría ocasionar lesiones o daños materiales. Cada uno de los siguientes
términos denota la gravedad del riesgo. El mensaje que sigue a dichos
términos le indica cómo puede evitar o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o
incluso la muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o
incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR
lesiones o daños materiales.

13
CS-2072
Importante Información sobre Seguridad
Peligro de electrocución:
•No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.
•No exponga la unidad a ambientes de temperatura extrema o altos niveles
de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones pudieran sufrirse lesiones o daños a la
unidad.
Peligro de electrocución:
Al utilizar esta unidad cerca de equipo que genere interferencia
electromagnética quizáse obtenga una lectura inexacta e inestable.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la
muerte.
Peligro de electrocución:
No haga funcionar esta unidad con la caja abierta.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la
muerte.
Peligro de electrocución e incendio:
•Para uso en interiores únicamente en circuitos estándar de
110 V CA a 120 V CA.
•No exponga esta unidad ni a la lluvia ni a la humedad.
•No utilice esta unidad si se encuentra mojada o dañada.
•Utilícela únicamente para el propósito para el que ha sido diseñada por el
fabricante, tal como se describe en este manual. Cualquier otro uso puede
menoscabar la protección proporcionada por la unidad.
De no observarse estas advertencias podrían sufrirse graves lesiones o incluso
la muerte.

14
Identificación
Receptor
1. Sensor
2. Diodo emisor de luz (LED)
indicador de circuitos (verde)
3. Diodo emisor de luz (LED)
indicador de potencia (rojo)
4. Interruptor ON/OFF
(ENCENDIDO/APAGADO)
5. Resonador
6. Abrazadera para correa
7. Etiqueta de orientación (en la parte
posterior)
Transmisor
8. Enchufe (en la parte posterior)
9. Diodo emisor de luz (LED)
indicador de potencia (rojo)
10. Abrazadera para receptor
Símbolos en la unidad
Advertencia—Lea el manual de instrucciones
Doble forro aislante
Recicle el producto de acuerdo con lo establecido
en las direcciones del fabricante
Introducción
El Localizador de interruptores automáticos CS-2072 de Greenlee consiste de un
transmisor y un receptor. Al enchufarse en un circuito energizado, el transmisor
generaráuna señal que podráser detectada por el receptor. Éste, a su vez, le
emitiráuna señal audible y visual al interruptor correcto.
Cómo abrir y cerrar la unidad
Para separar el receptor del transmisor, sostenga el
transmisor y tire hacia arriba del mango del receptor.
Para volver a instalar el receptor en el transmisor,
coloque la parte central inferior del receptor sobre la
abrazadera para receptor del transmisor. Gire la varilla
del receptor en la unidad del transmisor hasta que
encaje en su posición. Utilice la abrazadera para correa
de modo de facilitar el transporte.
ONON
ON
OFF
2
1
3
5
6
7
4
10
9
8

15
CS-2072
Peligro de electrocución e incendio:
•Para uso en interiores únicamente en circuitos estándar de
110 V CA a 120 V CA.
•Este receptor no ha sido diseñado para hacer contacto con circuitos
activados.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la
muerte.

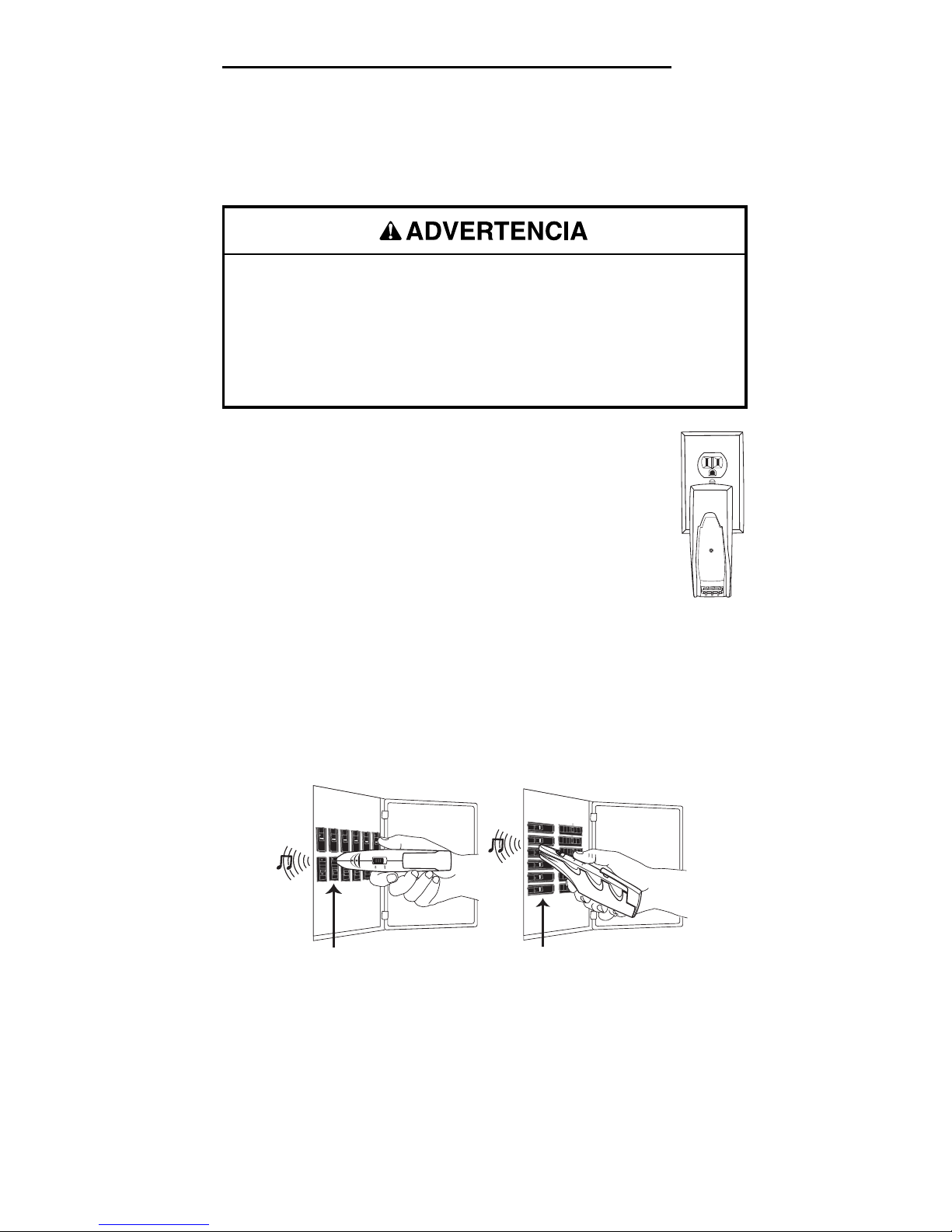

Operación
El receptor CS-2072 es más eficaz si se mantiene perpendicular con relación al
interruptor. Consulte la etiqueta de orientación ubicada en la parte inferior de la
varilla del receptor.
Nota:
•Conecte el transmisor a un circuito energizado y verifique que el
LED brille.
•Deslice el interruptor del receptor hasta la posición ON
(ENCENDER) y verifique que brille el LED rojo del receptor.
Si no se enciende el LED rojo, reemplace la pila.
•Si el transmisor o el receptor no funcionan como deben, devuelva
a Greenlee para su reparación. Consulte las instrucciones en la
sección Garantía.
1. Enchufe el transmisor en el tomacorriente que debe ser
desconectado o identificado.
Nota: Para transmitir su señal, el transmisor debe recibir energía eléctrica del
circuito que se estácomprobando.
2. Verifique que brille el LED rojo del transmisor, lo que indica que el circuito
estáenergizado.
3. Pase al tablero de circuitos. Encienda el receptor y sosténgalo contra el
interruptor según se muestra abajo.
Interruptores verticales Interruptores horizontales
4. Desplace el receptor lentamente sobre todos los interruptores. Esta acción
calibrarála unidad. Si cuenta con más de un tablero, asegúrese de efectuar
este paso en cada uno de los tableros. No apague el receptor.
5. Desplace nuevamente el receptor sobre los interruptores. Cuando el LED
verde brille y el zumbador emita un sonido, se encontrarádirectamente sobre
el interruptor conectado al trasmisor.
6. Si lo desea, marque el interruptor.
7. Para trabajar en el circuito, desconecte el interruptor.
8. Antes de comenzar el trabajo, verifique que el LED rojo del transmisor esté
apagado, lo que indica que el circuito estádesenergizado.

16
Diagnóstico y solución de fallas
Situación Causas probables Soluciones
Ninguna indicación, El interruptor para Rastree la caja que alimenta
p. ej., ni LED verde dicho circuito no se dicho circuito.
ni zumbador. encuentra en la caja
que se está
rastreando.
Múltiples El primer rastreo Rastree nuevamente, desplazando
indicaciones se llevóa cabo de el receptor de forma lenta.
durante el manera muy rápida. Asegúrese de sostener la punta del
segundo rastreo. receptor cerca del interruptor y
mantener la orientación exacta.
Rastreando circuito —Utilice un adaptador para
conectado a tomacorrientes. Enrosque el
dispositivo de adaptador en el enchufe, y luego
iluminación. conecte el transmisor en el
adaptador. O conecte un cordón
prolongador en el adaptador, y
luego conecte el transmisor en el
cordón prolongador.
Especificaciones
Condiciones de operación:
Temperatura: 5°C a 40°C (41°F a 104°F)
Humedad relativa (sin condensación): 80% máxima para temperaturas
mayores de 31°C (88°F), disminuyendo linealmente a 50% como máximo
a 40°C (104°F)
Altura: 2.000 m (6.500 pies) máximo
Uso en interiores únicamente.
Condiciones de almacenamiento:
Temperatura: –29°C a 66°C (–20°F a 150°F)
Humedad relativa: 0% a 80% (sin condensación)
Extraiga la batería del receptor.
Para guardarlos, acople el transmisor y el receptor entre sí.
Transmisor únicamente
Escala de tensión: 110–120 V CA, 60 Hz
Vatiaje: 3,0 W máximo
Para uso con tomacorrientes NEMA 1-15R o adaptador para enchufe de
dispositivo de iluminación.
Categoría de mediciones: Categoría II, 120 V por UL 61010-1 (transmisor
únicamente)
Receptor únicamente
Batería: 9 voltios (NEDA 1604, JIS 006P o IEC 6F22)
Vida útil de la batería: Aproximadamente 50 horas con batería alcalina

17
CS-2072
Categorías de medición
Las siguientes definiciones proceden de la norma de seguridad internacional sobre
la coordinación de aislamientos tal y como se aplica a equipos de medición,
control y laboratorio. En las publicaciones IEC 61010-1 y IEC 60664 de la
International Electrotechnical Commission (Comisión Electrotécnica Internacional)
se detallan más a fondo estas categorías de medición.
Categoría de medición I
Nivel de señal. Equipo electrónico y de telecomunicaciones, o partes del mismo.
Como ejemplo pueden citarse los circuitos electrónicos protegidos contra
tensiones momentáneas dentro de fotocopiadores y modems.
Categoría de medición II
Nivel local. Aparatos eléctricos, equipo portátil, y los circuitos a los que están
conectados. Como ejemplo pueden citarse dispositivos de iluminación, televisores
y circuitos de rama larga.
Categoría de medición III
Nivel de distribución. Máquinas instaladas permanentemente y los circuitos a los
que están cableados. Como ejemplo pueden citarse sistemas conductores y los
paneles del interruptor automático principal del sistema eléctrico de un edificio.
Categoría de medición IV
Nivel de abastecimiento primario. Líneas aéreas y otros sistemas de cable. Como
ejemplo pueden citarse cables, medidores, transformadores y cualquier otro
equipo exterior perteneciente a la empresa de servicio eléctrico.
Declaración de conformidad
Greenlee Textron Inc. cuenta con certificación conforme a ISO 9000 (2000) para
nuestros Sistemas de Gerencia de Calidad.
El instrumento provisto ha sido inspeccionado y/o calibrado mediante el uso de
equipo reconocido por el Instituto Nacional de Normas y Tecnologías (National
Institute for Standards and Technology [NIST]).

18
Mantenimiento
Cómo reemplazar la batería
Peligro de electrocución:
No haga funcionar esta unidad con la caja abierta.
De no observarse esta advertencia podrían sufrirse graves lesiones o incluso la
muerte.
1. Levante la lengüeta en el extremo inferior de la
abrazadera para correa de modo de liberar la
tapa de protección.
2. Deslice la batería de 9 V para extraerla del
compartimiento. Deslice una batería de 9 V
nueva, el lado de la terminal primero, haciendo
corresponder las terminales (+) y (–) de la
batería con las del alojamiento.
3. Deslice la abrazadera en el receptor,
empujando la batería hacia abajo hasta que
ambas piezas encajen entre sí.
Limpieza
Limpie el transmisor únicamente con un paño seco. No lo exponga a sustancias
líquidas.
Peligro de electrocución:
•No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.
•No exponga la unidad a ambientes de temperatura extrema o altos niveles
de humedad. Consulte la sección “Especificaciones”.
De no observarse estas precauciones pudieran sufrirse lesiones o daños a la
unidad.

19
CS-2072
Description
Le repère-disjoncteur CS-2072 de Greenlee identifie avec précision l’emplacement
des disjoncteurs c.a. Le récepteur calibre automatiquement, sans que l’utilisateur
n’ait àfaire de réglage, et donne un signal audible et visuel au moment de la
détection du disjoncteur.
Sécurité
Lors de l’utilisation et de l’entretien des outils et des équipements de Greenlee,
votre sécuritéest une priorité. Ce manuel d’instructions et toute étiquette sur l’outil
fournit des informations permettant d’éviter des dangers ou des manipulations
dangereuses liées àl’utilisation de cet outil. Suivre toutes les consignes de
sécuritéindiquées.
Dessein de ce manuel
Ce manuel d’instructions est conçu pour que le personnel puisse se familiariser
avec le fonctionnement et les procédures d’entretien sûres du repère-disjoncteur
CS-2072 de Greenlee.
Mettre ce manuel àla disposition de tous les employés.
On peut obtenir des exemplaires gratuits sur simple demande.
Ne pas se débarrasser de ce produit ou le jeter !
Pour des informations sur le recyclage, visiter www.greenlee.com.
CONSERVER CE MANUEL
Toutes les spécifications sont nominales et peuvent changer avec l’amélioration de la
conception. Greenlee Textron Inc. ne peut être tenue responsable des dommages résultant
d’une application inappropriée ou d’un mauvais usage de ses produits.
®Enregistré: La couleur verte des instruments de vérification électrique est une marque de
commerce déposée de Greenlee Textron Inc.

20
Consignes de sécurité importantes
Risques de décharge électrique :
Un contact avec des circuits sous tension pourrait
entraîner des blessures graves, voire mortelles.
Lire attentivement et bien comprendre cette documenta-
tion avant d’utiliser ou de procéder àl’entretien de cet
équipement. Négliger de comprendre comment utiliser cet
outil en toute sécuritépourrait provoquer un accident et
entraîner des blessures graves, voire mortelles.
Ce symbole met en garde contre les risques et les manipulations
dangereuses pouvant entraîner des blessures ou l’endommagement du
matériel. Le mot indicateur, défini ci-dessous, indique la gravitédu danger.
Le message qui suit le mot indicateur indique comment empêcher le
danger.
SYMBOLE
D’AVERTISSEMENT
Danger immédiat qui, s’il n’est pas pris en considération ENTRAINERA des
blessures graves, voire mortelles.
Danger qui, s’il n’est pas pris en considération, POURRAIT entraîner des
blessures graves, voire mortelles.
Dangers ou manipulations dangereuses qui, s’ils ne sont pas pris en
considération, POURRAIENT EVENTUELLEMENT entraîner des dommages
àla propriétéou causer des blessures.
