DVC-6 • DVC-10
VOLTAGE AND
CONTINUITY TESTERS
VERIFICADORES DE
TENSIÓN Y
CONTINUIDAD
VERIFICATEURS DE
TENSION ET DE
CONTINUITÉ
INSTRUCTION MANUAL
MANUAL DE INSTRUCCIONES
MANUEL D’INSTRUCTIONS
Read and understand all of the instructions and safety
information in this manual before operating or servicing this tool.
Lea y entienda todas las instrucciones y la información sobre
seguridad que aparecen en este manual, antes de manejar estas
herramientas o darles mantenimiento.
Lire attentivement et bien comprendre toutes les instructions et
les informations sur la sécurité de ce manuel avant d‘utiliser ou de
procéder à l‘entretien de cet outil.

2
Description
The Greenlee DVC-6 and DVC-10 Voltage and Continuity Testers are intended to measure
voltage, verify continuity, and test diodes. Each model has LEDs to indicate common voltages,
and stow away leads. These testers can trip a ground fault circuit interrupter (GFCI) and are
equipped with a flashlight.
In addition, the DVC-10 has an easy-to-read LCD.
Safety
Safety is essential in the use and maintenance of Greenlee tools and equipment. This
instruction manual and any markings on the tool provide information for avoiding hazards and
unsafe practices related to the use of this tool. Observe all of the safety information provided.
Purpose
This instruction manual is intended to familiarize all personnel with the safe operation and
maintenance procedures for the Greenlee DVC-6 and DVC-10 Voltage and Continuity Testers.
Keep this manual available to all personnel.
Replacement manuals are available upon request at no charge.
and are registered trademarks of Greenlee Textron.
KEEP THIS MANUAL

DVC-6 • DVC-10
3
Important Safety Information
This symbol is used to call your attention to hazards or unsafe practices which could
result in an injury or property damage. The signal word, defined below, indicates the
severity of the hazard. The message after the signal word provides information for
preventing or avoiding the hazard.
SAFETY ALERT SYMBOL
Immediate hazards which, if not avoided, WILL result in severe injury or death.
Hazards which, if not avoided, COULD result in severe injury or death.
Hazards or unsafe practices which, if not avoided, MAY result in injury or property
damage.
Read and understand this material before operating or servicing
this equipment. Failure to understand how to safely operate this
tool can result in an accident causing serious injury or death.

4
Important Safety Information
Electric shock hazard:
Contact with live circuits can result in severe injury or death.
Electric shock hazard:
• Do not apply more than the rated voltage between the input terminals, or between
any input terminal and earth ground.
• Do not contact the test lead tips.
Failure to observe these warnings can result in severe injury or death.
Electric shock hazard:
• Do not use the unit if it is wet or damaged.
• Inspect the test leads before use. They must be clean and dry, and the insulation
must be in good condition
Failure to observe these warnings can result in severe injury or death.
• Do not operate with the case open.
• Before opening the case, remove the test leads from the circuit and shut off the unit.
Failure to observe these warnings can result in severe injury or death.

DVC-6 • DVC-10
5
• Do not attempt to repair this unit. It contains no user-serviceable parts.
• Do not expose the unit to extremes in temperature or high humidity. See Specifications.
Failure to observe these precautions can result in injury and can damage the unit.
Unless measuring voltage, shut off and lock out power. Make sure that all capacitors
are discharged. Voltage must not be present.
Using this unit near equipment that generates electromagnetic interference can result
in unstable or inaccurate readings.
Important Safety Information
Do not change the measurement function while the test leads are connected to a
component or circuit.
Failure to observe this precaution can result in injury and can damage the unit.

6

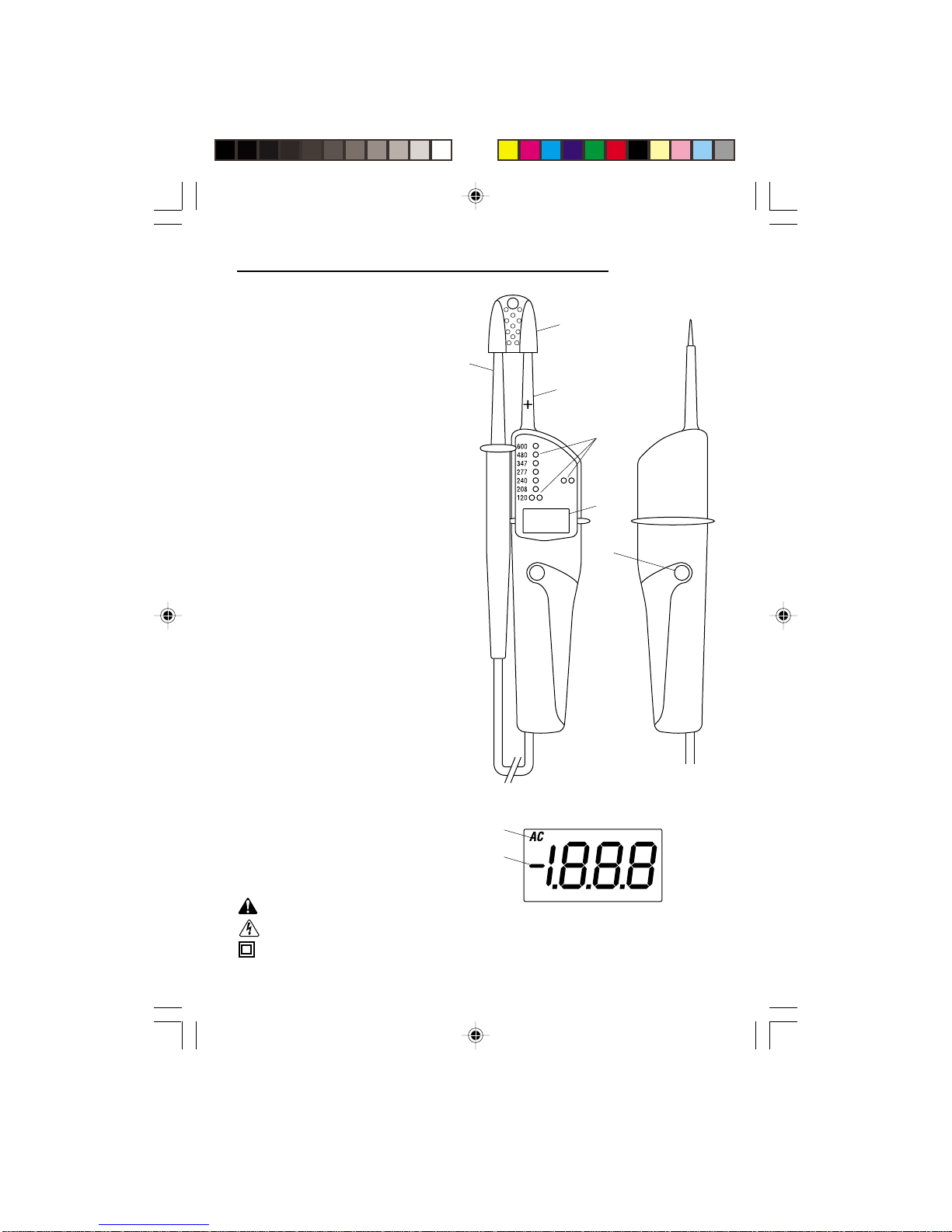

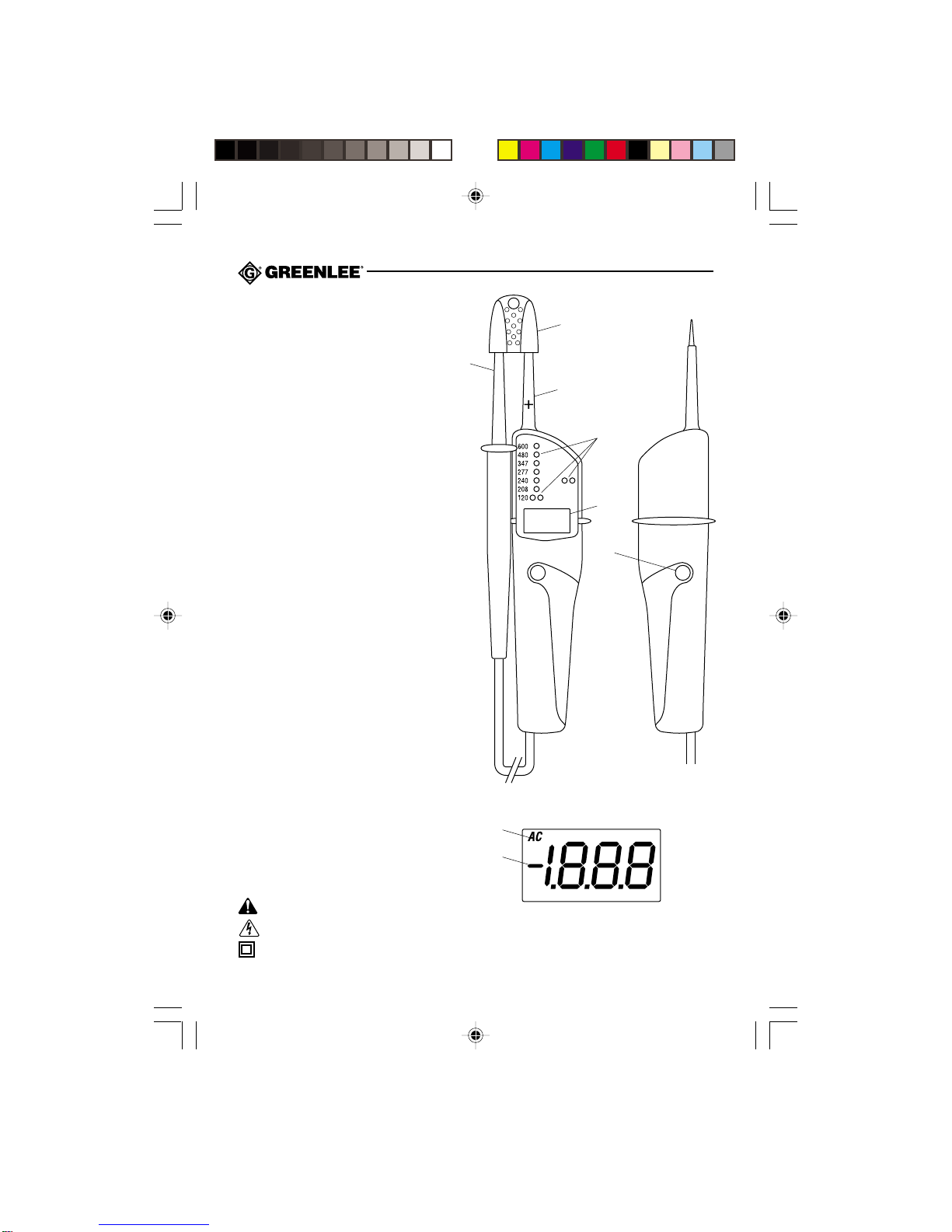

Identification
1. Probe Tip Protector
2. Removable Test Probe (–)
3. Fixed Probe (+)
4. LEDs
5. Display (DVC-10 only)
6. Flashlight/GFCI Test Button
1
3
5
2
4
6
7
8
Front Back
Display Icons
7. AC AC Present
8. —Polarity Indicator
Symbols on the Unit
Read the instruction manual.
Risk of Electric Shock
Double Insulation

DVC-6 •DVC-10
7
Operation
1. See Typical Measurements for illustrations.
2. See the Test Table for test instructions.
3. Test the unit on a known functioning circuit or component.
•If the unit does not function as expected on a known functioning circuit, replace the
batteries.
•If the unit still does not function as expected, send the unit to Greenlee for repair.

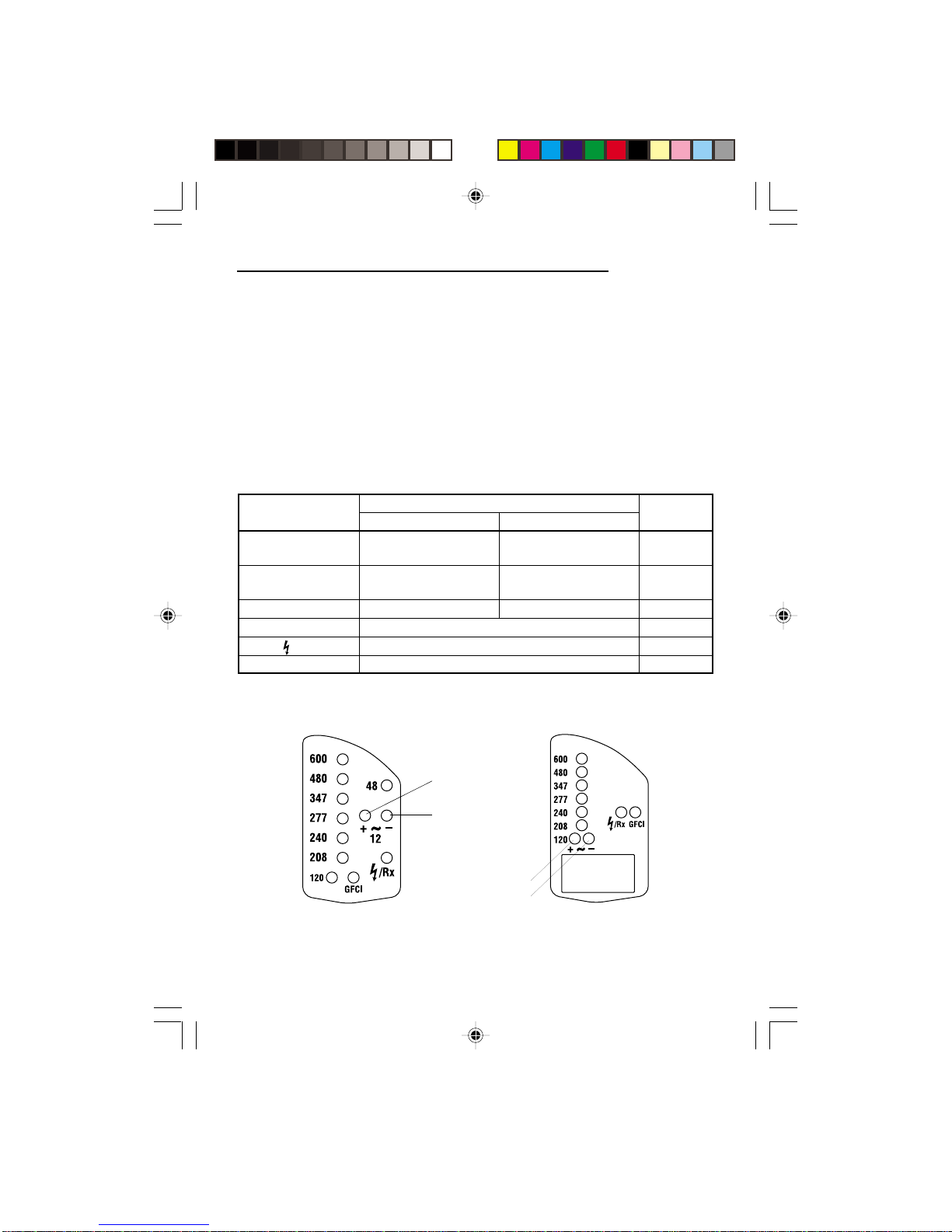

4. Take the reading from the unit to be tested. The LEDs illuminate as follows:

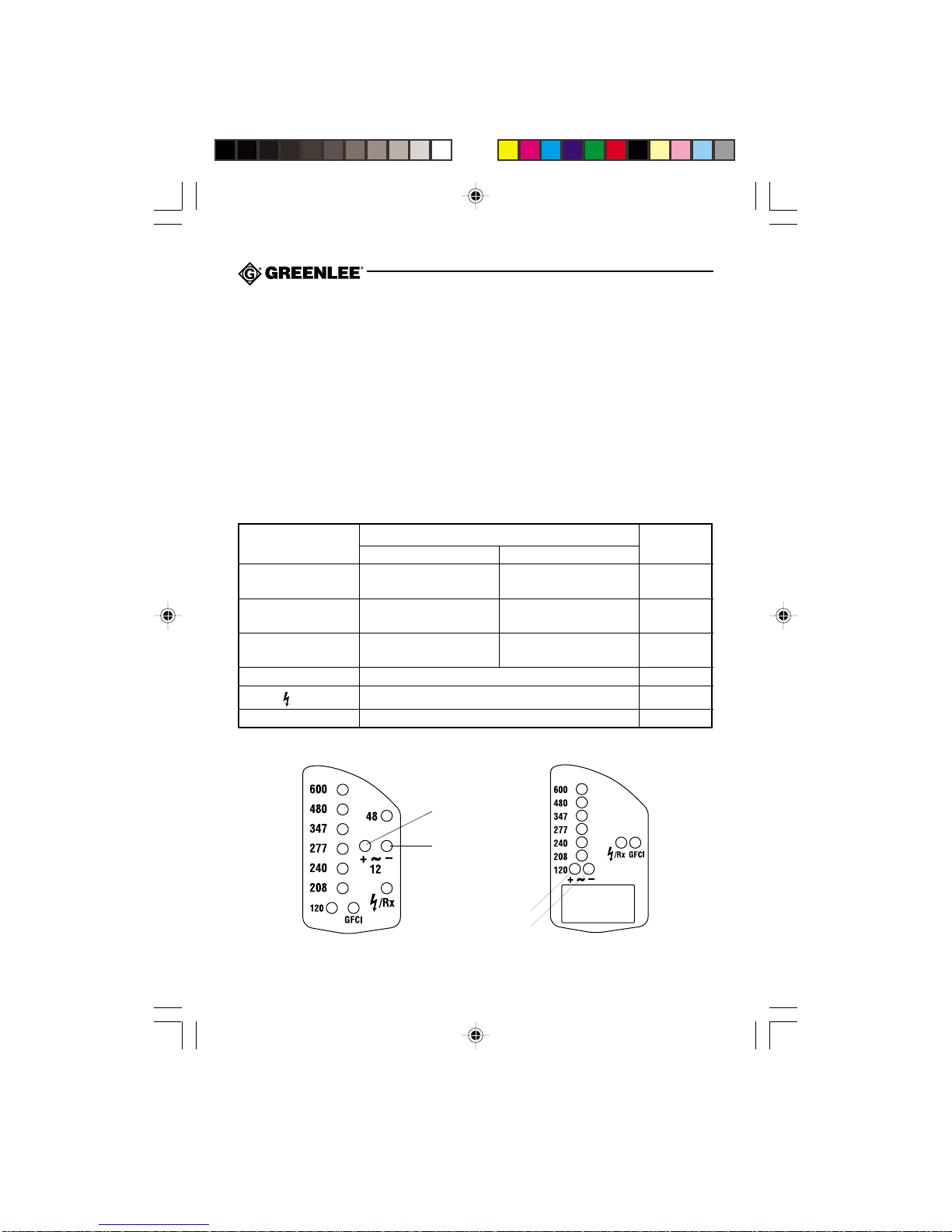

LED Table
LED Illuminated Indication Tone
DVC-6 DVC-10
LED 1 Positive (+) DC Positive (+) DC None
of 12 V or more of 120 V or more
LED 2 Negative (–) DC Negative (–) DC Continuous
of 12 V or more of 120 V or more
LED 1 and LED 2 AC of 12 V or more AC of 120 V or more Warbling
Other Voltage LEDs Approximate voltage level —
/ Rx Continuity or voltage present *
GFCI GFCI test in progress —
DVC-6
LED 1
LED 2
DVC-10
LED 1
LED 2
*Continuous tone for continuity. Tone for voltage is described above.

8
Operation (cont’d)
Test Table
*DVC-10 also displays voltage on LCD.
To test/verify … connect the connect the and the tester
fixed probe to … removable probe to … will indicate
component component tone for resistance
Continuity or circuit or circuit of 0 to 1 MΩ
under test under test (approximately)
Hot Conductor hot or live N/A tone for voltage
conductor of 100 to 600 V AC
Neutral Conductor neutral conductor N/A no indication
Voltage (AC) component or circuit component or circuit voltage of 12 V
(DVC-6) under test under test or greater
Voltage (AC) component or circuit component or circuit voltage of 120 V
(DVC-10) under test under test or greater*
Voltage (DC) component component voltage of 12 V
(DVC-6) or circuit or circuit or greater,
under test under test plus polarity
Voltage (DC) component component voltage of 120 V
(DVC-10) or circuit or circuit or greater,
under test under test plus polarity*
Press flashlight
GFCI hot or live conductor earth ground button on back of
case to test GFCI.

DVC-6 •DVC-10
9
Resistance
Measurement
Continuity
Check

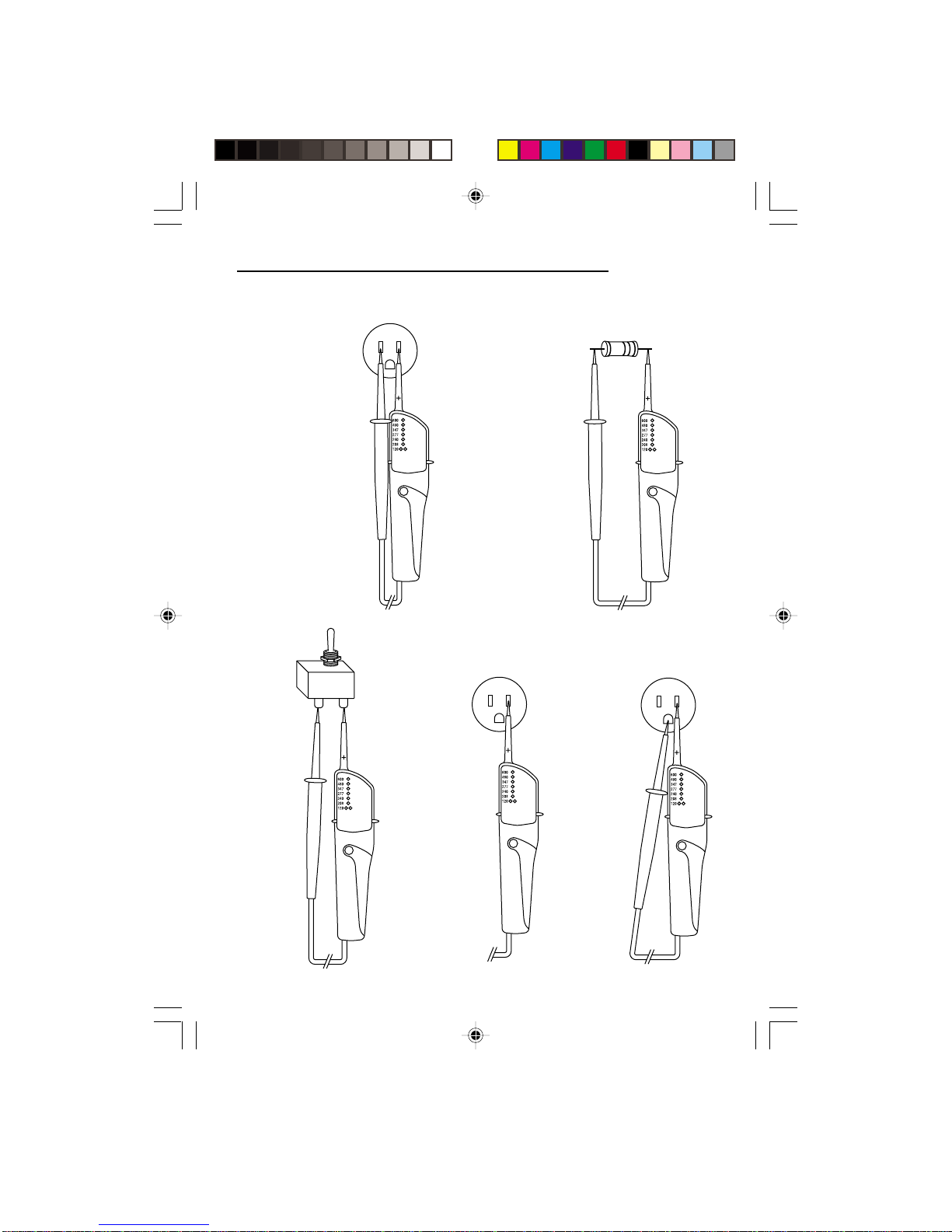

Typical Measurements
Voltage
Measurement
Identifying
Energized
Conductor
GFCI Test

10
Frequency Range: 0 to 70 Hz
Test Current: Less than 2 mA
Identifying Energized Conductor: 100 V to 600 V
Frequency Range: 50 to 70 Hz
Indication: Tone
Continuity Test: 0 to 1 MΩ
Test Current: 5 µA (approximate)
Indication: Tone
Diode Test:
Open Circuit Voltage: 1.75 V (approximate)
Test Current: 10 µA (approximate)
Note: The fixed probe is positive when checking diodes and continuity.
GFCI Test:
Test Current: 6 mA ±10% at 120 V
Impedance: 20 KΩnominal
Maximum Test Time: 30 seconds
Recovery Time: 10 minutes
Internal Load: 0.7 W @ 120 V
LED Min. V Max. V
12 —10
48 30 40
120 70 100
208 150 180
240 215 220
277 250 265
347 300 330
480 400 450
600 510 570
Specifications and Accuracy
DVC-6 and DVC-10
Polarity: Automatic
Voltage Range: 12 to 600 Volts (AC or DC)
Internal Basic Load: 0.7 W at 600 V (approximate)
LED Threshold

DVC-6 •DVC-10
11
Specifications and Accuracy (cont’d)
Operating/Storage Conditions: –10 °C to 55 °C (14 °F to 131 °F)
0% to 85% relative humidity
Altitude: 2000 m (6500') maximum
Remove batteries before storing.
Battery: Two 1.5 V batteries (AAA, NEDA 24A or IEC LR03)
Overvoltage Protection: Category III, 600 VAC and 600 VDC
Pollution Degree: 2
DVC-6 Only
LEDs: 11
DVC-10 Only
Display: 3-digit LCD (999 maximum count)
LEDs: 10
Voltage Resolution: 1 V (AC or DC)
LCD Accuracy (AC/DC): ±(3% of reading + 3 digits)
Cleaning
Periodically wipe the case with a damp cloth and mild detergent; do not use abrasives
or solvents.

12

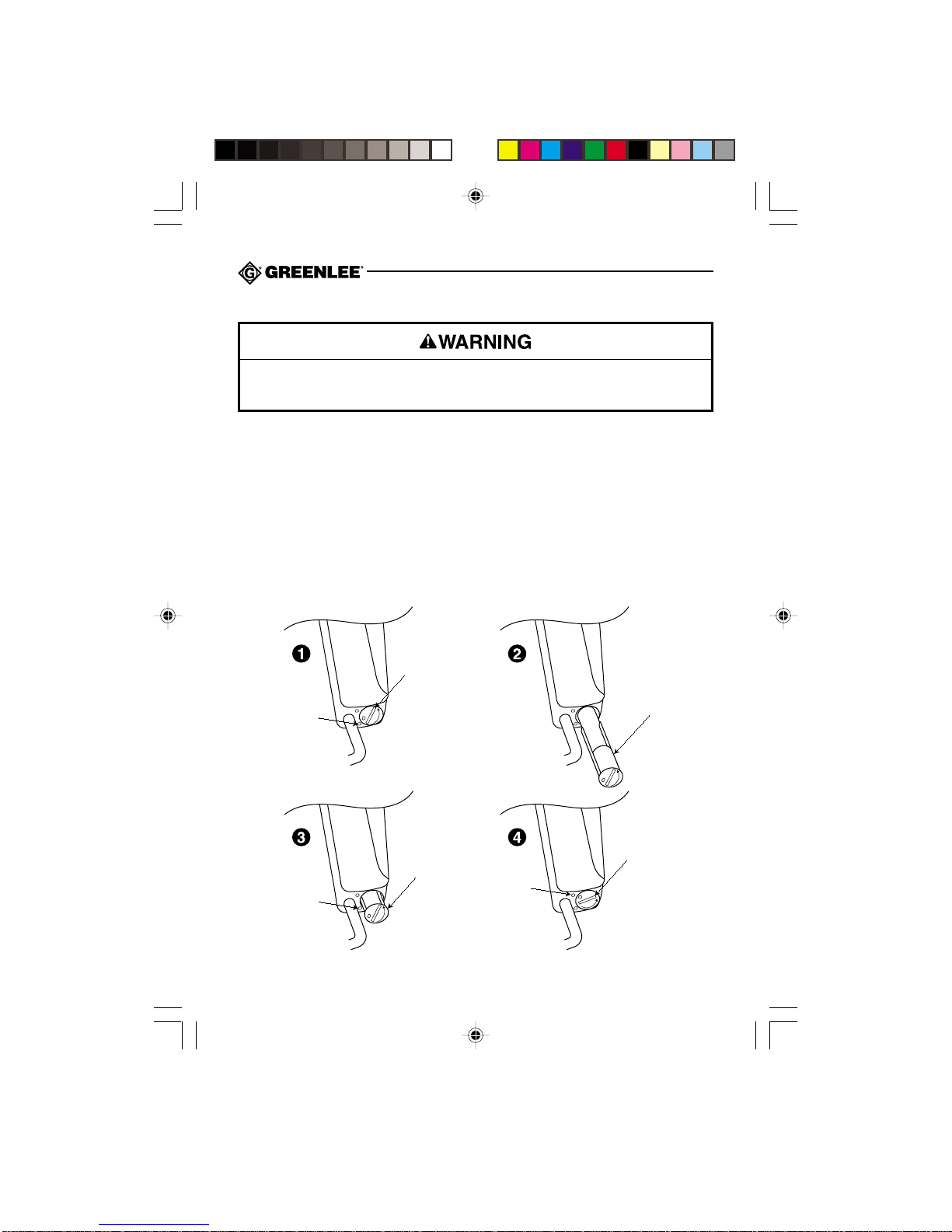

Battery Replacement
1. Remove the leads from the circuit. Turn the unit OFF, and place the protector over the
probe tips.
2. Insert a screwdriver or coin into the slot of the battery compartment, located in the
bottom of the unit. Turn counterclockwise until the dot on the cover lines up with the
“open”dot on the unit, and carefully push the battery compartment out.
3. Replace the batteries (observe polarity).
4. Slide the battery compartment back into the unit, keeping the dot on the cover aligned
with the “open”dot on the unit. Press and turn clockwise until the dot on the cover lines
up with the “close”dot on the unit.
Before opening the case, remove the leads from the circuit and shut off the unit.
Failure to observe this warning can result in severe injury or death.
“Open”Dot
Insert
screwdriver
and align dots
to open. Push
battery
compartment
out.
“Close”Dot
Insert
screwdriver
and align dots
to close.
“Open”Dot
Replace
batteries
and cover,
keeping open
dots aligned.

DVC-6 • DVC-10
13
Descripción
Los Verificadores de tensión y continuidad modelos DVC-6 y DVC-10 de Greenlee están
diseñados para medir tensión, y verificar continuidad y diodos. Cada modelo incluye diodos
emisores de luz (LED) para indicar tensiones comunes y cables de prueba retráctiles. Estos
verificadores pueden disparar un interruptor de circuito de falla a tierra (GFCI) y están dotados
de una linterna.
Además, el DVC-10 incluye una pantalla de cristal líquido (LCD) fácil de leer.
Acerca de la seguridad
Es fundamental observar métodos seguros al utilizar y dar mantenimiento a las herramientas y
equipo Greenlee. Este manual de instrucciones y todas las marcas que ostenta la herramienta
le ofrecen la información necesaria para evitar riesgos y hábitos poco seguros relacionados
con su uso. Siga toda la información sobre seguridad que se proporciona.
Propósito de este manual
Este manual de instrucciones tiene como propósito familiarizar a todo el personal con los
procedimientos de operación y mantenimiento seguros para los Verificadores de tensión y
continuidad, modelos DVC-6 y DVC-10 de Greenlee.
Manténgalo siempre al alcance de todo el personal.
Puede obtener copias adicionales de manera gratuita, previa solicitud.
y son marcas registradas de Greenlee Textron.
CONSERVE ESTE MANUAL

14
Importante Información sobre Seguridad
Este símbolo se utiliza para indicar un riesgo o práctica poco segura que podría
ocasionar lesiones o daños materiales. Cada uno de los siguientes términos denota la
gravedad del riesgo. El mensaje que sigue a dichos términos le indica cómo puede
evitar o prevenir ese riesgo.
SÍMBOLO DE ALERTA
SOBRE SEGURIDAD
Peligros inmediatos que, de no evitarse, OCASIONARÁN graves lesiones o incluso la
muerte.
Peligros que, de no evitarse, PODRÍAN OCASIONAR graves lesiones o incluso la muerte.
Peligro o prácticas peligrosas que, de no evitarse, PUEDEN OCASIONAR lesiones o
daños materiales.
Lea y entienda este documento antes de manejar estas herramientas
o darles mantenimiento. Utilizarlas sin comprender cómo manejarlas
de manera segura podría ocasionar un accidente, y como resultado
de éste, graves lesiones o incluso la muerte.

DVC-6 • DVC-10
15
Importante Información sobre Seguridad
• No haga funcionar esta unidad con la caja abierta.
• Antes de abrir la caja, retire del circuito los cables de prueba y apague la unidad.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
• No aplique más de la tensión nominal entre dos terminales de entrada cualesquiera,
o entre una terminal de entrada cualquiera y una conexión a tierra.
• No toque las puntas de los cables de prueba.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
• No utilice esta unidad si se encuentra mojada o dañada.
• Revise minuciosamente los cables de prueba antes de utilizarlos. Deberán estar
limpios y secos, y su forro aislante deberá hallarse en buenas condiciones.
De no observarse estas advertencias pueden sufrirse graves lesiones o incluso la muerte.
Peligro de electrocución:
El contacto con circuitos activados puede ocasionar graves
lesiones o incluso la muerte.

16
Importante Información sobre Seguridad
Al utilizar esta unidad cerca de equipo que genere interferencia electromagnética quizá
se obtenga una lectura inexacta e inestable.
A menos que vaya a medir tensión, apague y bloquee la energía. Asegúrese de que
todos los condensadores estén totalmente sin carga. No debe haber tensión alguna.
• No intente reparar esta unidad, ya que contiene partes que deben recibir
mantenimiento por parte de un profesional.
• No exponga estas unidades a ambientes de temperatura extrema o altos niveles de
humedad; consulte las “Especificaciones”.
De no observarse estas precauciones podrían sufrirse lesiones o daños a la herramienta.
No cambie la función de medición mientras los cables de prueba estén conectados a un
componente o circuito.
De no observarse esta advertencia podrían sufrirse lesiones o daños a la unidad.

DVC-6 • DVC-10
17
Identificación
1. Protector para Punta de Sonda
2. Sonda de prueba desmontable (–)
3. Sonda fija (+)
4. Diodos emisores de luz (LED)
5. Pantalla (DVC-10 solamente)
6. Linterna/Botón de Verificación de GFCI
Parte
frontal
Parte
posterior
1
3
5
2
4
6
7
8
Iconos de la pantalla
7. AC CA Presente
8. —Indicador de polaridad
Símbolos en la unidad
Lea el manual de instrucciones
Peligro de electrocución
Doble forro aislante

18
Operación
1. Véase la sección “Mediciones más comunes”para las ilustraciones de las aplicaciones
más comunes.
2. Véase la “Tabla de verificación”en relación con las instrucciones para efectuar verificaciones.
3. Pruebe la unidad en un circuito o componente que se sabe estáfuncionando perfectamente.
•Si la unidad no funciona como debería en un circuito que se sabe estáfuncionando
perfectamente, reemplace las pilas.
•Si sigue sin funcionar como debería, devuélvala a Greenlee a fin de que sea reparada.
4. Anote la lectura de la unidad que se estáverificando. Los LED se iluminarán de la
siguiente manera:
Tabla de los LED
*Tono continuo para continuidad. El tono para tensión se describe arriba.
LED iluminado IndicaciónTono
DVC-6 DVC-10
LED 1 Positivo (+) CC Positivo (+) CC Ninguno
de 12V o más de 120V o más
LED 2 Negativo (–) CC Negativo (–) CC Continuo
de 12V o más de 120V o más
LED 1 y LED 2 CA de 12V o más CA de 120V o másVibración de
frecuencia
Otros LED de tensión Nivel de tensión aproximado —
/ Rx Continuidad o tensión presente *
GFCI Verificación de GFCI en progreso —
DVC-6
LED 1
LED 2
DVC-10
LED 1
LED 2

DVC-6 •DVC-10
19
Operación (continuación)
Tabla de verificación
*El DVC-10 también muestra tensión en LCD.
Para probar/ conecte el conecte el sonda y el verificador
verificar …sonda fija a …desmontable a... indicará
componente componente tono para resistencia
Continuidad o circuito o circuito de 0 a 1 MΩ
bajo prueba bajo prueba (aproximadamente)
Conductor cargado cargado o energizado N/A tono para tensión
conductor de 100 a 600V CA
Conductor neutro conductor neutro N/A no hay indicación
Tensión (CA) componente o circuito componente o circuito tensión de 12V
(DVC-6) bajo prueba bajo prueba o mayor
Tensión (CA) componente o circuito componente o circuito tensión de 120V
(DVC-10) bajo prueba bajo prueba o mayor*
Tensión (CC) componente componente tensión de 12V
(DVC-6) o circuito o circuito o mayor,
bajo prueba bajo prueba más polaridad
Tensión (CC) componente componente tensión de 120V
(DVC-10) o circuito o circuito o mayor,
bajo prueba bajo prueba más polaridad*
Oprima linterna
GFCI conductor cargado conexión a tierra botón en la parte
o energizado posterior de la caja
para probar GFCI.

20
Mediciones más comunes
Medición de
resistencia
Verificación de
continuidad
Medición de
tensión
Identificación
de un
conductor
activado
Verificación
de GFCI
