Gude P 2501 S User manual

P 1600
94151
----------------------DE Originalbetriebsanleitung
----------------------GB Translation of the original instructions
---------------------- FR Traduction du mode d’emploi d’origine
----------------------- IT Traduzione del Manuale d’Uso originale
---------------------- NL Vertaling van de originele gebruiksaanwijzing
---------------------- CZ Překlad originálního návodu k provozu
---------------------- SK Preklad originálneho návodu na prevádzku
--------------------- HU Az eredeti használati utasítás fordítása
-------------------PL Tłumaczenie oryginalnej instrukcji obsługi
www.guede.com
P 2501 S
94129 P 2501 S 94135

DEUTSCH Bitte lesen Sie die Gebrauchsanweisung vor Inbetriebnahme sorgfältig durch.
ENGLISH Please read the instructions carefully before starting the machine.
FRANÇAIS Veuillez lire avec soin le mode d‘emploi avant la mise en service
ITALIANO Leggere attentamente le istruzioni per l‘uso prima di mettere in funzione l‘elettroutensile.
NEDERLANDS Graag instructies zorgvuldig doorlezen vóórdat u de machine in gebruik neemt.
SLOVENSKY Pred prvým použitím prístroja si pozorne prečítajte návod na obsluhu.
CESKY Před spuštěnám stroje si pečlivě pročtěte návod k používání.
MAGYAR Kérjük alaposan olvassa el a tájékoztatót mielőtt a gépet használja.
POLSKI Przed przystąpieniem do uruchomienia prosimy o dokładne zapoznanie się z instrukcją
obsługi.

Deutsch TECHNISCHE DATEN | BESTIMMUNGSGEMÄSSE VERWENDUNG |
SICHERHEITSHINWEISE | WARTUNG | GEWÄHRLEISTUNG | EGKONFORMITÄTSERKLÄRUNG _____ 18
English TECHNICAL DATA | SPECIFIED CONDITIONS OF USE | SAFETY INSTRUCTIONS |
MAINTENANCE | GUARANTEE | ECDECLARATION OF CONFORMITY _______________ 23
Français CARACTÉRISTIQUES TECHNIQUES | UTILISATION CONFORME À LA DESTINATION |
CONSIGNES DE SÉCURITÉ | ENTRETIEN | GARANTIE | DÉCLARATION DE CONFORMITÉ CE ____________ 27
Italiano DATI TECNICI | USO IN CONFORMITÀ ALLA DESTINAZIONE | ISTRUZIONI DI SICUREZZA |
MANUTENZIONE | GARANZIA | DICHIARAZIONE DI CONFORMITÀ CE _________________________ 32
Nederlands TECHNISCHE GEGEVENS | VOORGESCHREVEN GEBRUIK VAN HET SYSTEEM |
VEILIGHEIDSADVIEZEN | ONDERHOUD | GARANTIE | EGCONFORMITEITVERKLARING ______________ 37
Cesky TECHNICKÉ ÚDAJE | POUŽITÍ V SOULADU S URČENÍM | BEZPEČNOSTNÍ POKYNY |
ÚDRŽBA | ZÁRUKA | PROHLÁŠENÍ O SHODĚ EU _________________________________________ 42
Slovensky TECHNICKÉ ÚDAJE | POUŽITIE PODĽA PREDPISOV | BEZPEČNOTNÉ POKYNY |
ÚDRZBA | ZÁRUKA | VYHLÁSENIE O ZHODE EÚ ________________________________________________ 46
Magyar MŰSZAKI ADATOK | RENDELTETÉS SZERINTI HASZNÁLAT | BIZTONSÁGI
UTASÍTÁSOK | KARBANTARTÁS | JÓTÁLLÁS | AZONOSSÁGI NYILATKOZAT EU _____________________ 50
Polski DANETECHNICZNE | ZASTOSOWANIE ZGODNE Z PRZEZNACZENIEM |
WSKAZÓWKI BEZPIECZEŃSTWA | KONSERWACJA | GWARANCJA | DEKLARACJA ZGODNOŚCI WE _____ 55
Original-Konformitätserklärung | Original Declaration of Conformity | L‘original de la déclaration de conformité |
L‘originale della dichiarazione di conformità | Originele conformiteitverklaring | Originál prohlášení o shodě | Originál vyhlásenia o zhode |
Megfelelőségi nyilatkozat eredeti példánya | Original izjave o skladnosti | Original izjave o istvojetnosti |
     | Originalul Declaraiei de conformitate | Original izjave o istvojetnosti ___________________ 60
INBETRIEBNAHME STARTINGUP THE MACHINE MISE EN SERVICE MESSA IN FUNZIONE
INBEDRIJFSTELLING UVEDENÍ DO PROVOZU UVEDENIE DO PREVÁDZKY ÜZEMBE HELYEZÉS
UVEDBA V POGON PUŠTANJE U RAD    PUNEREA ÎN FUNCIUNE
PUŠTANJE U RAD | URUCHOMIENIE ____________________________________________________2

LIEFERUMFANG | DELIVERED ITEMS | ARTICLES DÉLIVRÉS | VOLUME DELLA FORNITURA |
LEVERINGSOMVANG | OBJEM DODÁVKY | ROZSAH DODÁVKY | SZÁLLÍTÁSI TERJEDELEM |
OBSEG DOBAVE | OPSEG ISPORUKE |    | VOLUMUL LIVRĂRII |
OPSEG ISPORUKE | TESLIMAT KAPSAMI | ZAKRES DOSTAWY
#94151
#94129
#94135

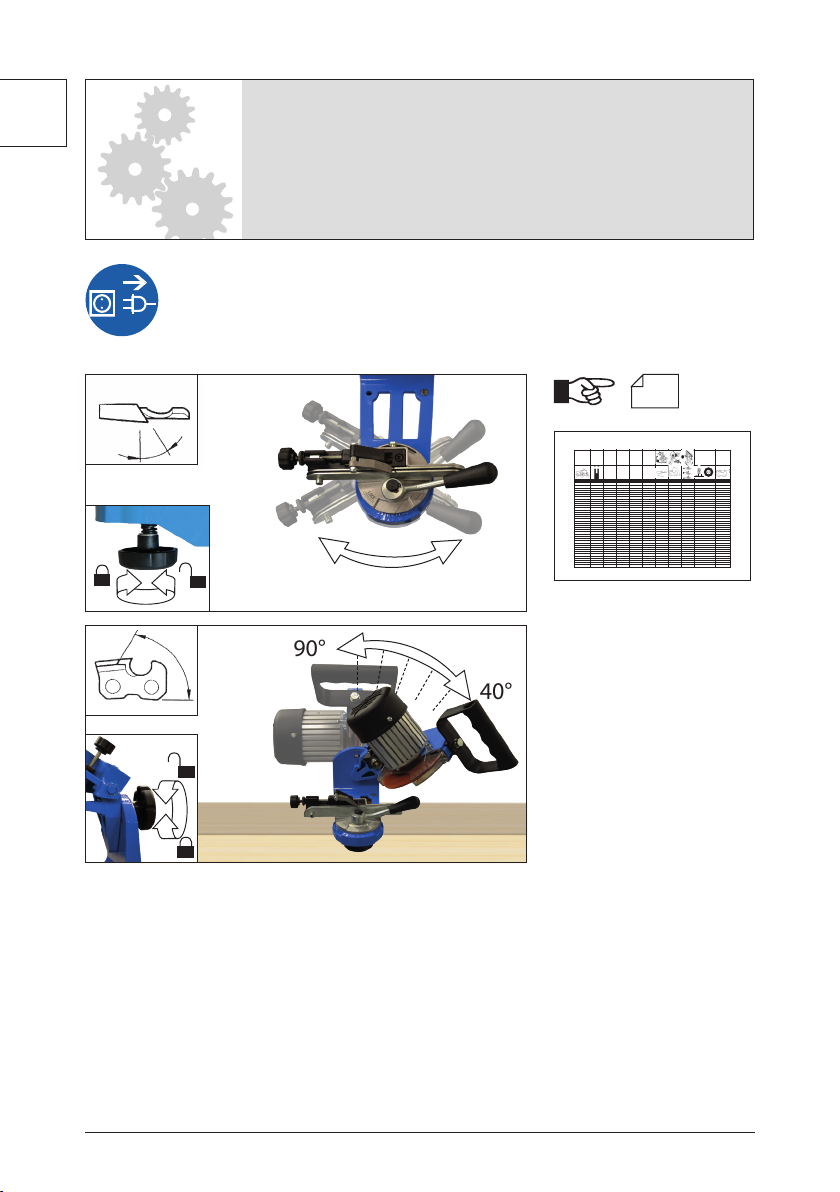

22

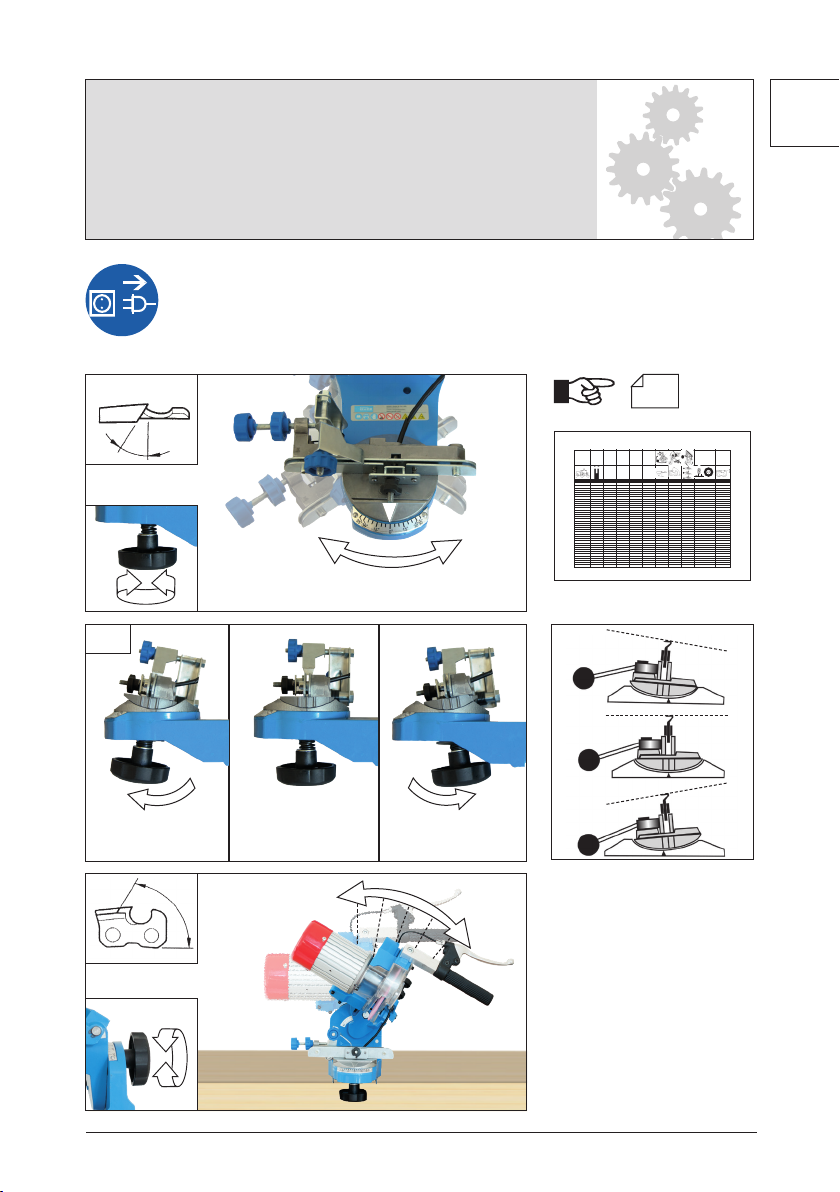

DE Inbetriebnahme
GB Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
PL Uruchomienie
5-6
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
7-9
11

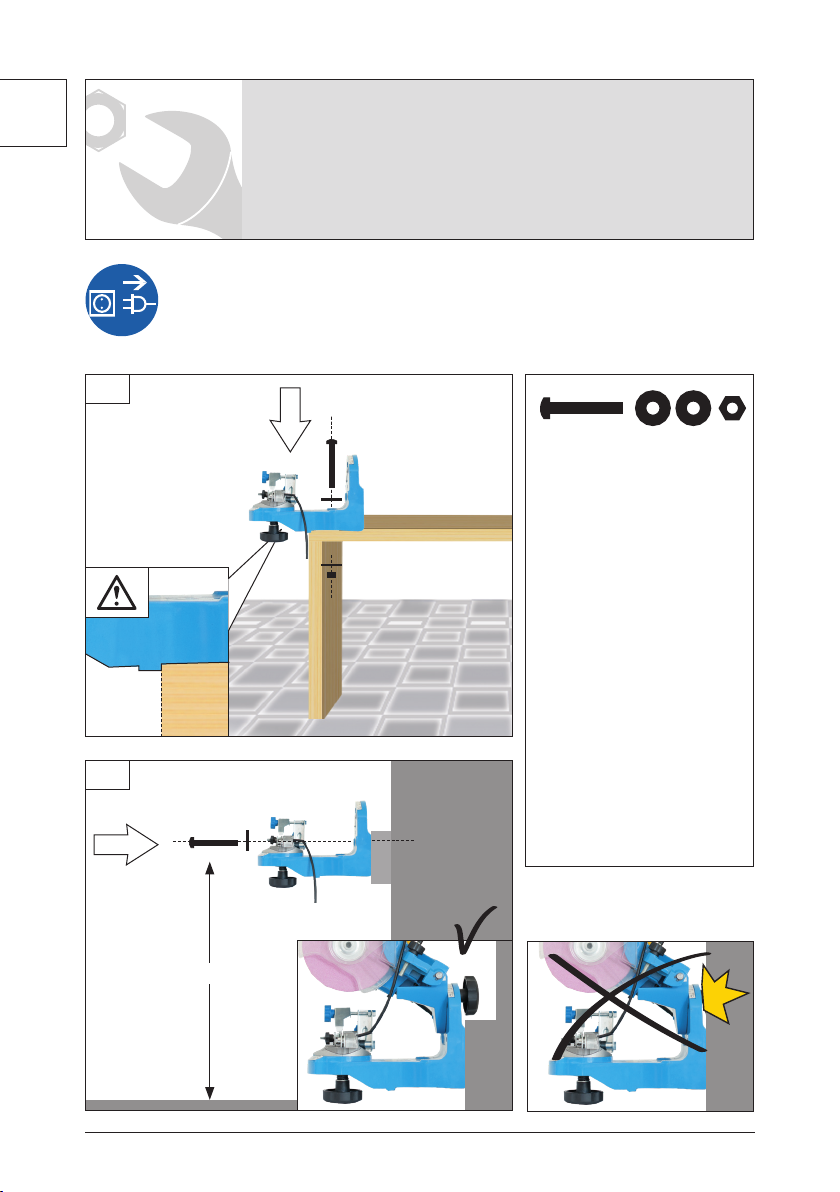

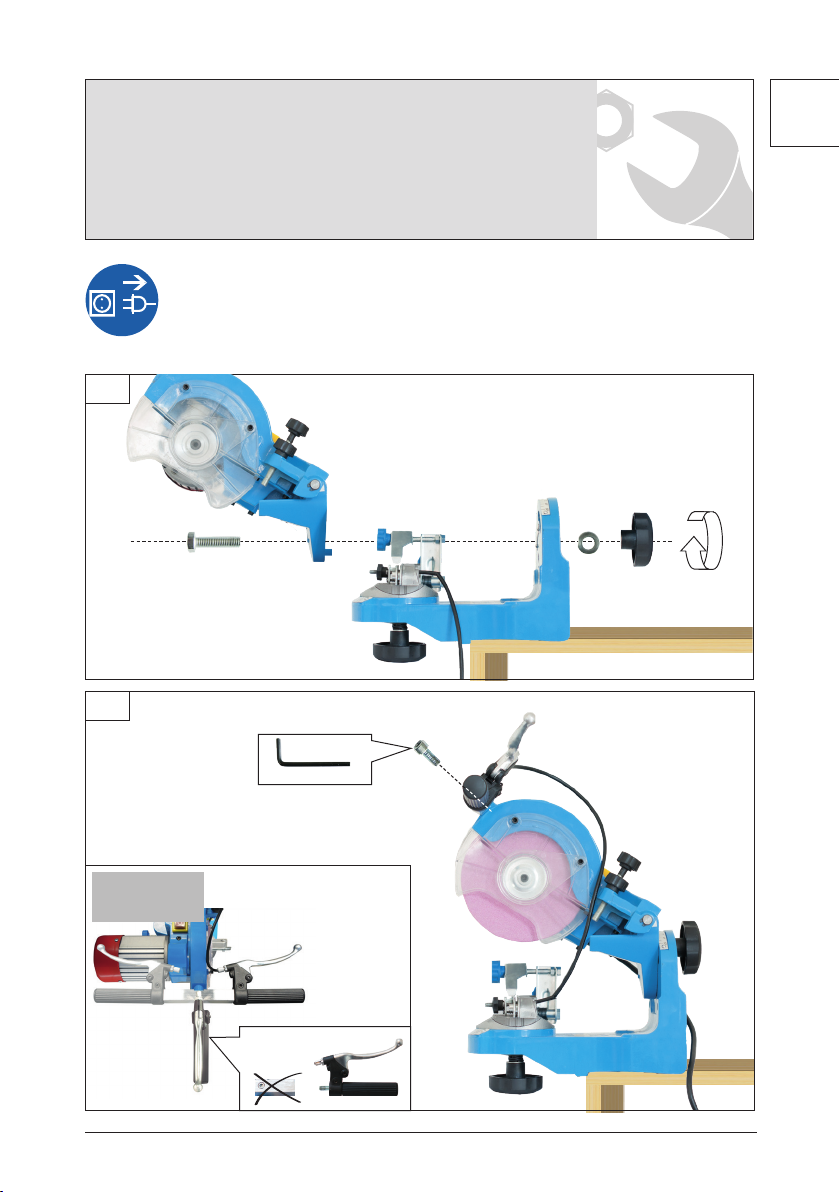

DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
2-4

6
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
Nicht im Lieferumfang enthalten.
Not included in standard equipment.
Ces pièces ne font pas partie de la
livraison.
Non incluso nella dotazione standard.
Wordt niet meegeleverd.
V dodávce neobsaženo.
Neobsahuje štandardná
výbava.
Nem tartozéka a készüléknek.
Ni v obsegu dobave.
U opsegu isporuke nije
sadržano.
Не е включено в обема на
доставката.
Nu este inclus în echipamentul
standard
Ni v obsegu dobave.
Niezawarte w zakresie dostawy.
1A
1B
2x
2x
120 - 130 cm

7
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
#94129
2
3
TIP

8
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
2
34
4,7 mm
Art.Nr.: 94134
Tipp
3,2 mm
#94151 #94135

9
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
#94129
TIP
123
4 5
2
1
7 Nm

10
11
DE Montage
GB Assembly
FR Montage
IT Montaggio
NL Montage
CZ Montáž
SK Montáž
HU Szerelés
PL Montaż
TIP
5
7 Nm
6
1
2
#94151

11
1/4“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8(90)
3/8(91)
3/8(91)
3/8(91)
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
3/4“
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,058“/1,5mm
0,063“/1,6mm
0,043“/1,1mm
0,050“/1,3mm
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,058“/1,5mm
0,063“/1,6mm
0,063“/1,6mm
0,063“/1,6mm
0,063“/1,6mm
0,080“/2,0mm
0,122“/3,1mm
25AP
20LP
21LP
22LP
20BP
21BP
22BP
95VP
95R
M21LP
M22LP
72LG
73LG
75LG
72LP
73LP
75LP
72DP
73DP
75DP
72RD
73RD
75RD
M73LP
M75LP
90SG
91VS
91VG
91R
58L
59L
26/P
27/P
59AC
27R
16H
18H
11H
13RM
23RS
25RS
26RS
23RM
25RM
26RM
33RS
35RS
36RS
33RS
35RS
36RS
33RM1
36RM1
36RMX
63PMN
63PM
63PM1
63PMX
46RSF
46RM
46RMX
46RMH
49RMH
50K
50JLG
58JLG
63JLG
50J
58J
63J
50AL
58AL
63AL
50ALG
58ALG
63ALG
50AG
58AG
63AG
50R
50RG
58B
63B
63BC
63BR
HC
2HC
K1L
K2L
K3L
K1C
K2C
K3C
K1N
A1LM
A2LM
A3LM
A1L
A2L
A3L
A1EP
A2EP
A3EP
N4C
N1C
NIC-BL
B2LM
B3LM
B2EP
B3EP
B3S
B3RM10
B3M
B5M
G7S
30°
25°
25°
25°
30°
30°
30°
30°
5°
25°
25°
25°
25°
25°
25°
25°
25°
35°
35°
35°
10°-15°
10°-15°
10°-15°
25°
25°
30°
30°
30°
5°
25°
25°
35°
35°
35°
10°-15°
35°
35°
35°
60°
60°
60°
60°
60°
60°
60°
60°
50°
60°
60°
60°
60°
60°
60°
60°
60°
60°
60°
60°
50°
50°
50°
60°
60°
50°
60°
60°
60°
60°
60°
60°
60°
60°
50°
60°
60°
60°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
0°
0°
0°
10°
10°
10°
10°
10°
0°
0°
0°
0°
10°
10°
10°
10°
0°
10°
10°
10°
10°
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
1/4“ / 6mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,030“ / 0,76mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,020“ / 0,50mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,050“ / 1,27mm
0,050“ / 1,27mm
0,070“ / 1,77mm

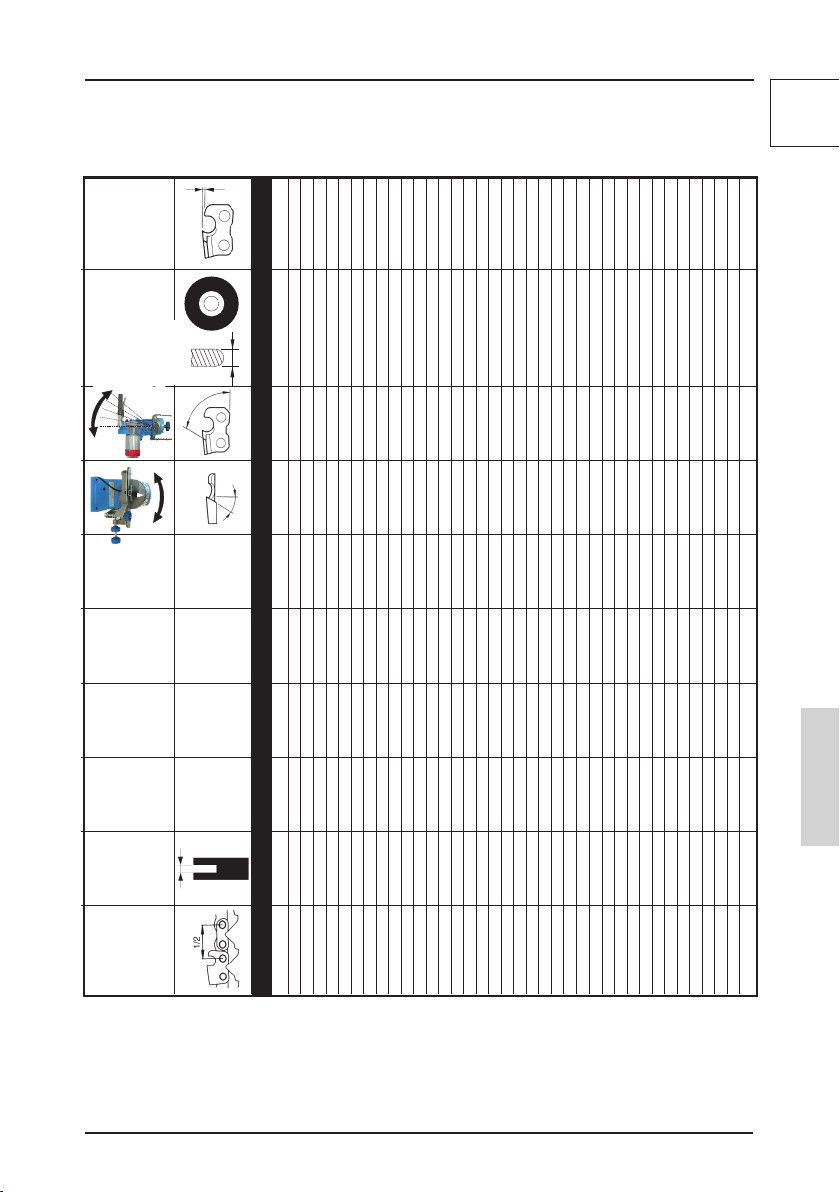

Chain Pitch Gauge OREGON STIHL SANDVIK CARLTONVise Angle Top Plate AngleTilt Angle Wheel Width Depth Gauge
11
22
DE Inbetriebnahme
GB Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
PL Uruchomienie
#94129
35° - 0° - 35°
10° 0° 10°
1
390°
50°
2

12
1/4“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8(90)
3/8(91)
3/8(91)
3/8(91)
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
3/4“
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,058“/1,5mm
0,063“/1,6mm
0,043“/1,1mm
0,050“/1,3mm
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,058“/1,5mm
0,063“/1,6mm
0,063“/1,6mm
0,063“/1,6mm
0,063“/1,6mm
0,080“/2,0mm
0,122“/3,1mm
25AP
20LP
21LP
22LP
20BP
21BP
22BP
95VP
95R
M21LP
M22LP
72LG
73LG
75LG
72LP
73LP
75LP
72DP
73DP
75DP
72RD
73RD
75RD
M73LP
M75LP
90SG
91VS
91VG
91R
58L
59L
26/P
27/P
59AC
27R
16H
18H
11H
13RM
23RS
25RS
26RS
23RM
25RM
26RM
33RS
35RS
36RS
33RS
35RS
36RS
33RM1
36RM1
36RMX
63PMN
63PM
63PM1
63PMX
46RSF
46RM
46RMX
46RMH
49RMH
50K
50JLG
58JLG
63JLG
50J
58J
63J
50AL
58AL
63AL
50ALG
58ALG
63ALG
50AG
58AG
63AG
50R
50RG
58B
63B
63BC
63BR
HC
2HC
K1L
K2L
K3L
K1C
K2C
K3C
K1N
A1LM
A2LM
A3LM
A1L
A2L
A3L
A1EP
A2EP
A3EP
N4C
N1C
NIC-BL
B2LM
B3LM
B2EP
B3EP
B3S
B3RM10
B3M
B5M
G7S
30°
25°
25°
25°
30°
30°
30°
30°
5°
25°
25°
25°
25°
25°
25°
25°
25°
35°
35°
35°
10°-15°
10°-15°
10°-15°
25°
25°
30°
30°
30°
5°
25°
25°
35°
35°
35°
10°-15°
35°
35°
35°
60°
60°
60°
60°
60°
60°
60°
60°
50°
60°
60°
60°
60°
60°
60°
60°
60°
60°
60°
60°
50°
50°
50°
60°
60°
50°
60°
60°
60°
60°
60°
60°
60°
60°
50°
60°
60°
60°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
0°
0°
0°
10°
10°
10°
10°
10°
0°
0°
0°
0°
10°
10°
10°
10°
0°
10°
10°
10°
10°
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
1/4“ / 6mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,030“ / 0,76mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,020“ / 0,50mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,050“ / 1,27mm
0,050“ / 1,27mm
0,070“ / 1,77mm
Chain Pitch Gauge OREGON STIHL SANDVIK CARLTONVise Angle Top Plate AngleTilt Angle Wheel Width Depth Gauge
30° - 0° - 30°
1
390°
40°
11
22
DE Inbetriebnahme
GB Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
PL Uruchomienie
#94151

13
6
-
-
+
+
4
22
DE Inbetriebnahme
GB Starting-up the machine
FR mise en service
IT Messa in funzione
NL Inbedrijfstelling
CZ Uvedení do provozu
SK Uvedenie do prevádzky
HU Üzembe helyezés
PL Uruchomienie
5
9
7
8
Stop

14
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
1START 2
34
5
3. 2. 1. ...
n *
6STOP
3 4
+
1
32

15
33
DE Betrieb
GB Operation
FR Fonctionnement
IT Esercizio
NL Gebruik
CZ Provoz
SK Prevádzka
HU Üzemeltetés
PL Eksploatacja
78START
10
3. 2. 1. ...
n *
12 STOP
9 10
+
11
9
13
2

16
2
1 32
33
DE Tiefenbegrenzer schleifen
GB Grinding Depth Delimiter
FR Limiteur de profondeur d‘aûtage
IT Il limitatore di profondità
NL Beperking van de slijpdiepte
CZ Omezovač hloubky broušení
SK Obmedzovač hĺbky brúsenia
HU A köszörülési mélységszabályozó
PL Ogranicznik głębokości szlifowania
0°
80°
6 mm
Art.-Nr.: 94132 Art.-Nr.: 94135-01001
1
1/4“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
0,325“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8“
3/8(90)
3/8(91)
3/8(91)
3/8(91)
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
0,404“
3/4“
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,058“/1,5mm
0,063“/1,6mm
0,043“/1,1mm
0,050“/1,3mm
0,050“/1,3mm
0,050“/1,3mm
0,058“/1,5mm
0,063“/1,6mm
0,058“/1,5mm
0,063“/1,6mm
0,063“/1,6mm
0,063“/1,6mm
0,063“/1,6mm
0,080“/2,0mm
0,122“/3,1mm
25AP
20LP
21LP
22LP
20BP
21BP
22BP
95VP
95R
M21LP
M22LP
72LG
73LG
75LG
72LP
73LP
75LP
72DP
73DP
75DP
72RD
73RD
75RD
M73LP
M75LP
90SG
91VS
91VG
91R
58L
59L
26/P
27/P
59AC
27R
16H
18H
11H
13RM
23RS
25RS
26RS
23RM
25RM
26RM
33RS
35RS
36RS
33RS
35RS
36RS
33RM1
36RM1
36RMX
63PMN
63PM
63PM1
63PMX
46RSF
46RM
46RMX
46RMH
49RMH
50K
50JLG
58JLG
63JLG
50J
58J
63J
50AL
58AL
63AL
50ALG
58ALG
63ALG
50AG
58AG
63AG
50R
50RG
58B
63B
63BC
63BR
HC
2HC
K1L
K2L
K3L
K1C
K2C
K3C
K1N
A1LM
A2LM
A3LM
A1L
A2L
A3L
A1EP
A2EP
A3EP
N4C
N1C
NIC-BL
B2LM
B3LM
B2EP
B3EP
B3S
B3RM10
B3M
B5M
G7S
30°
25°
25°
25°
30°
30°
30°
30°
5°
25°
25°
25°
25°
25°
25°
25°
25°
35°
35°
35°
10°-15°
10°-15°
10°-15°
25°
25°
30°
30°
30°
5°
25°
25°
35°
35°
35°
10°-15°
35°
35°
35°
60°
60°
60°
60°
60°
60°
60°
60°
50°
60°
60°
60°
60°
60°
60°
60°
60°
60°
60°
60°
50°
50°
50°
60°
60°
50°
60°
60°
60°
60°
60°
60°
60°
60°
50°
60°
60°
60°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
10°
0°
0°
0°
10°
10°
10°
10°
10°
0°
0°
0°
0°
10°
10°
10°
10°
0°
10°
10°
10°
10°
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
1/4“ / 6mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,030“ / 0,76mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,020“ / 0,50mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,025“ / 0,63mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,030“ / 0,76mm
0,050“ / 1,27mm
0,050“ / 1,27mm
0,070“ / 1,77mm
Chain Pitch Gauge OREGON STIHL SANDVIK CARLTONVise Angle Top Plate AngleTilt Angle Wheel Width Depth Gauge
11
2 3
4
Stop
Tipp
+

17
1/4“
0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“
3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“
3/8(90) 3/8(91) 3/8(91) 3/8(91)
0,404“ 0,404“ 0,404“ 0,404“ 0,404“ 0,404“ 0,404“ 0,404“
3/4“
0,050“/1,3mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,058“/1,5mm 0,063“/1,6mm 0,043“/1,1mm 0,050“/1,3mm 0,050“/1,3mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,058“/1,5mm 0,063“/1,6mm 0,063“/1,6mm 0,063“/1,6mm 0,063“/1,6mm 0,080“/2,0mm 0,122“/3,1mm
25AP
20LP 21LP 22LP
20BP 21BP 22BP 95VP
95R
M21LP M22LP
72LG 73LG 75LG
72LP 73LP 75LP
72DP 73DP 75DP
72RD 73RD 75RD
M73LP M75LP
90SG
91VS
91VG
91R
58L 59L
26/P 27/P
59AC
27R 16H 18H
11H
13RM
23RS 25RS 26RS
23RM 25RM 26RM
33RS 35RS 36RS 33RS 35RS 36RS
33RM1 36RM1
36RMX 63PMN
63PM
63PM1
63PMX
46RSF
46RM
46RMX
46RMH 49RMH
50K
50JLG 58JLG 63JLG
50J 58J 63J
50AL 58AL 63AL
50ALG 58ALG 63ALG
50AG 58AG 63AG
50R
50RG
58B 63B
63BC 63BR
HC
2HC
K1L K2L K3L
K1C K2C K3C K1N
A1LM A2LM A3LM
A1L A2L A3L
A1EP A2EP A3EP
N4C N1C
NIC-BL
B2LM B3LM
B2EP B3EP
B3S
B3RM10
B3M B5M
G7S
30° 25° 25° 25° 30° 30° 30° 30°
5°
25° 25° 25° 25° 25° 25° 25° 25° 35° 35° 35°
10°-15° 10°-15° 10°-15°
25° 25° 30° 30° 30°
5°
25° 25° 35° 35° 35°
10°-15°
35° 35° 35°
60° 60° 60° 60° 60° 60° 60° 60° 50° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 50° 50° 50° 60° 60° 50° 60° 60° 60° 60° 60° 60° 60° 60° 50° 60° 60° 60°
10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10°
0° 0° 0°
10° 10° 10° 10° 10°
0° 0° 0° 0°
10° 10° 10° 10°
0°
10° 10° 10° 10°
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm 1/8“ / 3,2mm - 3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
1/4“ / 6mm
0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,030“ / 0,76mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,020“ / 0,50mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,030“ / 0,76mm 0,030“ / 0,76mm 0,030“ / 0,76mm 0,030“ / 0,76mm 0,050“ / 1,27mm 0,050“ / 1,27mm 0,070“ / 1,77mm
Chain Pitch Gauge OREGON STIHL SANDVIK CARLTONVise Angle Top Plate AngleTilt Angle
Wheel Width Depth Gauge
1/4“
0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“ 0,325“
3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“ 3/8“
3/8(90) 3/8(91) 3/8(91) 3/8(91)
0,404“ 0,404“ 0,404“ 0,404“ 0,404“ 0,404“ 0,404“ 0,404“
3/4“
0,050“/1,3mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,058“/1,5mm 0,063“/1,6mm 0,043“/1,1mm 0,050“/1,3mm 0,050“/1,3mm 0,050“/1,3mm 0,058“/1,5mm 0,063“/1,6mm 0,058“/1,5mm 0,063“/1,6mm 0,063“/1,6mm 0,063“/1,6mm 0,063“/1,6mm 0,080“/2,0mm 0,122“/3,1mm
25AP
20LP 21LP 22LP
20BP 21BP 22BP 95VP
95R
M21LP M22LP
72LG 73LG 75LG
72LP 73LP 75LP
72DP 73DP 75DP
72RD 73RD 75RD
M73LP M75LP
90SG
91VS
91VG
91R
58L 59L
26/P 27/P
59AC
27R 16H 18H
11H
13RM
23RS 25RS 26RS
23RM 25RM 26RM
33RS 35RS 36RS 33RS 35RS 36RS
33RM1 36RM1
36RMX 63PMN
63PM
63PM1
63PMX
46RSF
46RM
46RMX
46RMH 49RMH
50K
50JLG 58JLG 63JLG
50J 58J 63J
50AL 58AL 63AL
50ALG 58ALG 63ALG
50AG 58AG 63AG
50R
50RG
58B 63B
63BC 63BR
HC
2HC
K1L K2L K3L
K1C K2C K3C K1N
A1LM A2LM A3LM
A1L A2L A3L
A1EP A2EP A3EP
N4C N1C
NIC-BL
B2LM B3LM
B2EP B3EP
B3S
B3RM10
B3M B5M
G7S
30° 25° 25° 25° 30° 30° 30° 30°
5°
25° 25° 25° 25° 25° 25° 25° 25° 35° 35° 35°
10°-15° 10°-15° 10°-15°
25° 25° 30° 30° 30°
5°
25° 25° 35° 35° 35°
10°-15°
35° 35° 35°
60° 60° 60° 60° 60° 60° 60° 60° 50° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 60° 50° 50° 50° 60° 60° 50° 60° 60° 60° 60° 60° 60° 60° 60° 50° 60° 60° 60°
10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10° 10°
0° 0° 0°
10° 10° 10° 10° 10°
0° 0° 0° 0°
10° 10° 10° 10°
0°
10° 10° 10° 10°
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
1/8“ / 3,2mm - 3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
3/16“ / 4,7mm
1/4“ / 6mm
0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,030“ / 0,76mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,020“ / 0,50mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,025“ / 0,63mm 0,030“ / 0,76mm 0,030“ / 0,76mm 0,030“ / 0,76mm 0,030“ / 0,76mm 0,050“ / 1,27mm 0,050“ / 1,27mm 0,070“ / 1,77mm
Chain Pitch Gauge OREGON STIHL SANDVIK CARLTONVise Angle Top Plate Angl
eTilt Angle Wheel Width Depth Gauge

18
DEUTSCH
Benutzen Sie das Gerät erst
nachdem Sie die Bedienungsanlei-
tung aufmerksam gelesen und
verstanden haben. Beachten Sie alle in der Anleitung
aufgeführten Sicherheitshinweise. Verhalten Sie sich
verantwortungsvoll gegenüber anderen Personen.
Falls über den Anschluss und die Bedienung des
Gerätes Zweifel entstehen sollten, wenden Sie sich an
den Kundendienst.
Bestimmungsgemäße Verwendung
Das Gerät ist ausschließlich zum Schärfen von Säge-
ketten bestimmt. Vor Inbetriebnahme muss das Gerät
fest auf einer Werkbankoder einer ähnlichen Oberä-
che montiert werden. Benutzen Sie das Sägeketten-
schärfgerät nur, wenn Sie alle Funktionen vollein-
schätzen und ohne Einschränkungen durchführen
können oder entsprechende Anweisungen erhalten
haben. Unter Berücksichtigung der technischen
Daten und Sicherheitshinweise.
Dieses Gerät darf nur wie angegeben bestimmungs-
gemäß verwendet werden. Bei Nichtbeachtung
derBestimmungen, aus den allgemein gültigen
Vorschriftensowie den Bestimmungen aus dieser
Anleitung, kann der Hersteller für Schäden nicht
verantwortlich gemacht werden.
Bitte beachten Sie, dass unsere Geräte bestimmungs-
gemäß nicht für den gewerblichen Einsatz konstruiert
sind.
Anforderungen an den Bediener
Der Bediener muss vor Gebrauch des Gerätes
aufmerksam die Bedienungsanleitung gelesen und
verstanden haben.
Qualikation Außer einer ausführlichen Einweisung
durch eine sachkundige Person ist keine spezielle
Qualikation für den Gebrauch des Gerätes notwen-
dig.
Mindestalter Das Gerät darf nur von Personen betrie-
ben werden, die das 18. Lebensjahr vollendet haben.
Technische Daten
Sägekettenschärfgerät P 2501 A P 2300 A P 1600
Artikel-Nr. 94129 94135 94151
Anschluss 230 V / 50 Hz 230 V / 50 Hz 230 V / 50 Hz
Motorleistung P1 230 W 230 W 160 W
Leerlaufdrehzahl 3000 min-1 3000 min-1 3000 min-1
Schleifscheibenmaße 145 x 3,2 mm 145 x 3,2 mm 145 x 3,2 mm
LED 0,5 W 0,5 W 0,5 W
Gewicht 6 kg 5,9 kg 4,5 kg
Geräusch- und Vibrationsangaben
Schallleistungspegel LWA 82 dB (A) 82 dB (A) 82 dB (A)
Schalldruckpegel LPA1) 69 db (A) 69 db (A) 69 db (A)
Gehörschutz tragen!
Schwingungsemissionswert ah
2) 3,53 m/s23,53 m/s23,53 m/s2
1) Gemessen nach EN 61029, Unsicherheit K=3 dB (A)
2) Gemessen nach EN 61029, Unsicherheit K=1,5 m/s2
Warnung: Der tatsächliche Schwingungsemissionswert kann sich je nach Art und Weise der Anwendung vom
angegebenen Wert unterscheiden.
Der Schwingungspegel kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden.
Er eignet sich auch für eine vorläuge Einschätzung der Schwingungsbelastung.
Für eine genaue Abschätzung derSchwingungsbelastung sollten auch die Zeitenberücksichtigt werden, in
denen das Gerätabgeschaltet ist oder zwar läuft, aber nichttatsächlich im Einsatz ist. Dies kann dieSchwin-
gungsbelastung über den gesamtenArbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmenzum Schutz der Bedienperson vor der Wirkung vonSchwin-
gungen fest wie zum Beispiel Wartung von Elektrowerkzeug und Einsatzwerkzeugen,Warmhalten der Hände,
Organisation derArbeitsabläufe.
DE

19
DEUTSCH
DE
Eine Ausnahme stellt die Benutzung als Jugendlicher
dar, wenn die Benutzung im Zuge einer Berufsaus-
bildung zur Erreichung der Fertigkeit unter Aufsicht
eines Ausbilders erfolgt.
Schulung Die Benutzung des Gerätes bedarf lediglich
einer entsprechenden Unterweisung durch eine
Sachkundige Person bzw. die Bedienungsanleitung.
Eine spezielle Schulung ist nicht notwendig.
Der Bediener ist verantwortlich für Unfälle oder
Gefahren gegenüber Dritten.
Achten Sie darauf, dass sich keine Personen im Ge-
fahrenbereich aufhalten.
Allgemeine Sicherheitshinweise für
Elektrowerkzeuge
Warnung
Lesen Sie alle Sicherheitshinweise und Anwei-
sungen.Versäumnisse bei der Einhaltungder Sicher-
heitshinweise und Anweisungen können elektrischen
Schlag, Brand und/oder schwereVerletzungen
verursachen.
Bewahren Sie alle Sicherheitshinweise und Anwei-
sungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begri
„Elektrowerkzeug“ bezieht sich auf netzbetrie-
beneElektrowerkzeuge (mit Netzkabel) und auf
akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut
beleuchtet. Unordnung oder unbeleuchteteAr-
beitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht
in explosionsgefährdeter Umgebung, in der
sichbrennbare Flüssigkeiten, Gase oder Stäube
benden.Elektrowerkzeuge erzeugen Funken,
dieden Staub oder die Dämpfe entzünden
können.
c) Halten Sie Kinder und andere Personen wäh-
rend der Benutzung des Elektrowerkzeugs fern.
Bei Ablenkung können Sie die Kontrolle über das
Gerät verlieren.
2) Elektrische Sicherheit
Der Betrieb ist nur mit Fehlerstrom-Schutz-
schalter (RCD max. Fehlerstrom 30mA) zulässig.
a) Der Anschlussstecker des Elektrowerkzeuges
muss in die Steckdose passen. Der Steckerdarf
in keiner Weise verändert werden. Verwen-
den Sie keine Adapterstecker gemeinsam
mitschutzgeerdeten Elektrowerkzeugen.Un-
veränderte Stecker und passende Steckdosen
verringerndas Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie von Rohren, Heizungen,
Herdenund Kühlschränken.Es besteht ein
erhöhtes Risiko durch elektrischen Schlag, wenn
Ihr Körpergeerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder
Nässe fern.Das Eindringen von Wasser in einElek-
trowerkzeug erhöht das Risiko eines elektrischen
Schlages.
d) Zweckentfremden Sie das Kabel nicht, um
das Elektrowerkzeug zu tragen, aufzuhängen
oderum den Stecker aus der Steckdose zu
ziehen. Halten Sie das Kabel fern von Hitze,
Öl,scharfen Kanten oder sich bewegenden Ge-
räteteilen.Beschädigte oder verwickelte Kabeler-
höhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden Sie nur Verlängerungska-
bel,die auch für den Außenbereich geeignet
sind.Die Anwendung eines für den Außenbe-
reichgeeigneten Verlängerungskabels verringert
das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was
Sie tun, und gehen Sie mit Vernunft an dieAr-
beit mit einem Elektrowerkzeug. Benutzen Sie
kein Elektrowerkzeug, wenn Sie müde sindoder
unter dem Einuss von Drogen, Alkohol oder
Medikamenten stehen.Ein Moment derUnacht-
samkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und
immer eine Schutzbrille.Das Tragenpersönlicher
Schutzausrüstung, wie Staubmaske, rutschfeste
Sicherheitsschuhe, Schutzhelm oderGehörschutz,
je nach Art und Einsatz des Elektrowerkzeuges,
verringert das Risiko vonVerletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb-
nahme. Vergewissern Sie sich, dass dasElek-
trowerkzeug ausgeschaltet ist, bevor Sie es an
die Stromversorgung und/oder den Akkuan-
schließen, es aufnehmen oder tragen.Wenn Sie
beim Tragen des Elektrowerkzeuges denFinger
am Schalter haben oder das Gerät eingeschaltet
an die Stromversorgung anschließen, kanndies zu
Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schrau-
benschlüssel, bevor Sie das Elektrowerk-
zeugeinschalten.Ein Werkzeug oder Schlüssel,
der sich in einem drehenden Geräteteil bendet,
kann zuVerletzungen führen.
e) Vermeiden Sie eine abnormale Körperhal-
tung. Sorgen Sie für einen sicheren Stand und

20
DEUTSCH
DE
Arbeitsbedingungen und die auszuführendeTä-
tigkeit.Der Gebrauch von Elektrowerkzeugen für
andere als die vorgesehenen Anwendungenkann
zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von quali-
ziertem Fachpersonal und nur mit Original-
Ersatzteilen reparieren.Damit wird sichergestellt,
dass die Sicherheit des Gerätes erhalten bleibt.
Sicherheitshinweise
Sägekettenschärfgerät
Tragen Sie Gehörschutz. Die Einwirkung von Lärm
kann Gehörverlust bewirken.
Tragen Sie persönliche Schutzausrüstung. Verwenden
Sie je nach Anwendung Vollgesichtsschutz,
Augenschutz oder Schutzbrille. Soweit
angemessen, tragen Sie Staubmaske, Gehörschutz,
Schutzhandschuhe oder Spezialschürze, die kleine
Schleif und Materialpartikel von Ihnen fernhält.
Verwenden Sie keine beschädigten Einsatzwerkzeuge.
Kontrollieren Sie vor jeder Verwendung
Einsatzwerkzeuge auf Absplitterungen und Risse.
Wenn das Elektrowerkzeug oder das Einsatzwerkzeug
herunterfällt, überprüfen Sie, ob es beschädigt ist, oder
verwenden Sie ein unbeschädigtes Einsatzwerkzeug.
Wenn Sie das Einsatzwerkzeug kontrolliert und
eingesetzt haben, halten Sie und in der Nähe
bendliche Personen sich außerhalb der Ebene des
rotierenden Einsatzwerkzeugs auf und lassen Sie das
Elektrowerkzeug eine Minute lang mit Höchstdrehzahl
laufen. Beschädigte Einsatzwerkzeuge brechen meist
in dieser Testzeit.
Die Werkzeuge müssen in einem geeigneten Behält-
nis transportiert und aufbewahrt werden.
Schutzeinrichtung der Maschine unbedingt verwen-
den. Die transparente Schutzhaube nicht entfernen.
Beschädigte Schutzhaube von einer autorisierten
Servicewerkstatt erneuern lassen.
Verwenden Sie keine Sägeblätter.
Die Flanschmutter muss vor Inbetriebnahme der
Maschine angezogen sein.
Gerät sofort ausschalten, wenn beträchtliche
Schwingungen auftreten oder andere Mängel
festgestellt werden. Überprüfen Sie die Maschine, um
die Ursache festzustellen.
Vor jedem Gebrauch Gerät , Anschlusskabel, Verlän-
gerungskabel und Stecker auf Beschädigung und
Alterung kontrollieren. Beschädigte Teile nur von
einem Fachmann reparieren lassen.
Späne oder Splitter dürfen bei laufender Maschine
haltenSie jederzeit das Gleichgewicht.Dadurch
können Sie das Elektrowerkzeug in unerwar-
tetenSituationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine
weite Kleidung oder Schmuck. Halten SieHaare,
Kleidung und Handschuhe fern von sich bewe-
genden Teilen.Lockere Kleidung,Schmuck oder
lange Haare können von sich bewegenden Teilen
erfasst werden.
g) Wenn Staubabsaug und -auangeinrichtungen
montiert werden können, vergewissern Siesich,
dass diese angeschlossen sind und richtig ver-
wendet werden.Verwendung einerStaubabsau-
gung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerk-
zeuges
a) Überlasten Sie das Gerät nicht. Verwenden Sie
für Ihre Arbeit das dafür bestimmteElektro-
werkzeug.Benutzen Sie kein Elektrowerkzeug,
dessen Schalter defekt ist.
b) Benutzen Sie kein Elektrowerkzeug, dessen
Schalter defekt ist.Ein Elektrowerkzeug, das
sichnicht mehr ein- oder ausschalten lässt, ist
gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/
oder entfernen Sie den Akku, bevor SieGe-
räteeinstellungen vornehmen, Zubehörteile
wechseln oder das Gerät weglegen.DieseVor-
sichtsmaßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge
außerhalb der Reichweite von Kindern auf.Las-
sen Sie Personen das Gerät nicht benutzen, die
mit diesem nicht vertraut sind oder dieseAn-
weisungen nicht gelesen haben.Elektrowerk-
zeuge sind gefährlich, wenn Sie von unerfah-
renenPersonen benutzt werden.
e) Pegen Sie Elektrowerkzeuge mit Sorgfalt.
Kontrollieren Sie, ob bewegliche Teile ein-
wandfreifunktionieren und nicht klemmen,
ob Teile gebrochen oder so beschädigt sind,
dass dieFunktion des Elektrowerkzeuges
beeinträchtigt ist. Lassen Sie beschädigte Teile
vor demEinsatz des Gerätes reparieren.Viele
Unfälle haben ihre Ursache in schlecht gewar-
tetenElektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und
sauber.Sorgfältig gepegte Schneidwerkzeuge
mitscharfen Schneidkanten verklemmen sich
weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Ein-
satzwerkzeuge usw. entsprechend diesenAn-
weisungen. Berücksichtigen Sie dabei die
