PRODUCT NAME: Digital door lock DL6600
English

2
Model DL6600
Digital door lock
* The contents of this user manual are subject to change without prior notice
to the user in order to enhance performance of the products.
DL6600
Installation guide & Instruction manual

3
Read before using
Lock settings
Installation guide
Contents
Product features .......................................................................................................... 4
Warnings ..................................................................................................................... 5
Product specifications ................................................................................................. 5
Factory default setting ................................................................................................10
Initialization...................................................................................................................10
Add the first admin......................................................................................................11
Add user and admin....................................................................................................11
Delete User/Admin..................................................................................................... 12
Normally Open Mode.................................................................................................. 12
Volume control & Silent mode......................................................................................13
Two-step verification mode.........................................................................................13
Language setting.........................................................................................................14
Time setting.................................................................................................................14
Prevent mischief and hacking function........................................................................15
Random security coding function................................................................................15
Low battery alarm.......................................................................................................15
Privacy & Safe handle function....................................................................................15
Door lock structure .................................. ....................................................................6
Installation steps ..................................... ....................................................................7

4
Auto lock/Auto re-lock function
When the door is closed, the lock will lock automatically (Normally open mode is disable).
Alarm for battery replacement time
When the power of battery is too low, a warning voice will appear. From the fisrt alarm, the door lock
can be unlocked for 200 times. Please replace all batteries immediately.
P revent mischief and hacking
When entering 5 times a wrong user PIN code, key card and fingerprint in 5 minutes, the lock is suspended
90 seconds, after that the lock will activate again.
When the Privacy function is activated the door cannot be opened from outside except mechanical
key. The inside handle will be locked and user can not press the handle to open from indoor.
Privacy & Safe handle function
Random security coding function
The random number can be added before and after the real user PIN code but the maximum length
is 32 digits. This feature will prevent the real user PIN code from being exposed.
Five way solution
Five electronic locking modes: Fingerprint, PIN code, Key card, Zigbee and emergency key.
Capacity 300 Users (9 Admins, 291 normal users)
100 PIN codes, 100 key cards, 100 fingerprints.
Read before using
Product features

5
Warnings
Product specifications
Read before using
* Read and understand all instructions before use.
* If damage is caused by failure to follow this instructions, the warranty does not apply.
* Only use alkaline batteries.
* Do not expose the product and accessories to rain or water.
* Do not expose the product to corrosive substances to avoid damage to the protective cover.
* Do not scrape the fingerprint sensor with any sharp objects, otherwise it may cause permanent damage.
* When cleaning the product, please wipe with a soft cloth.
* If there is a low battery alert, please replace all the batteries in time and make sure they are properly installed.
1. You can follow the voice guide by multi-language (English/Chinese).
2. The initial password is "123456", or any fingerprint can open the door.
3. User PIN code (6~12 digits): 100.
4. Fingerprint: 100.
.
5. Card: 100.

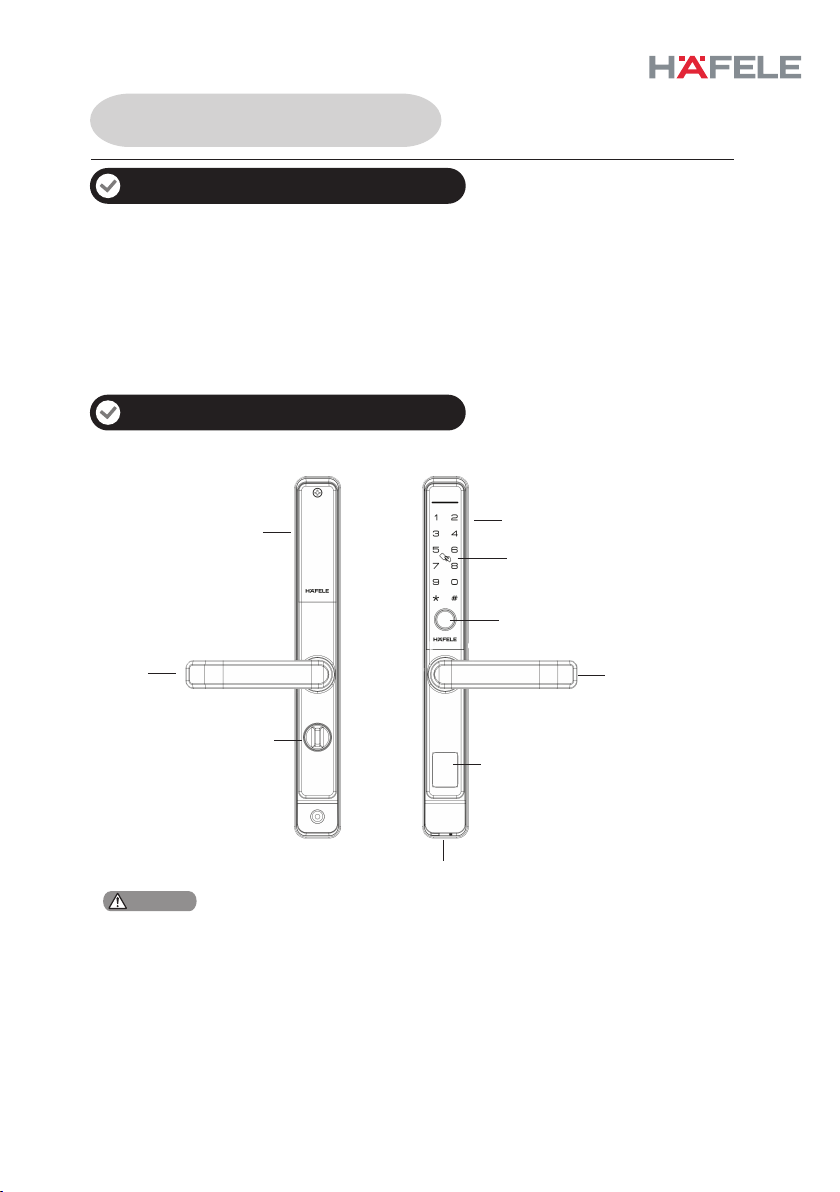

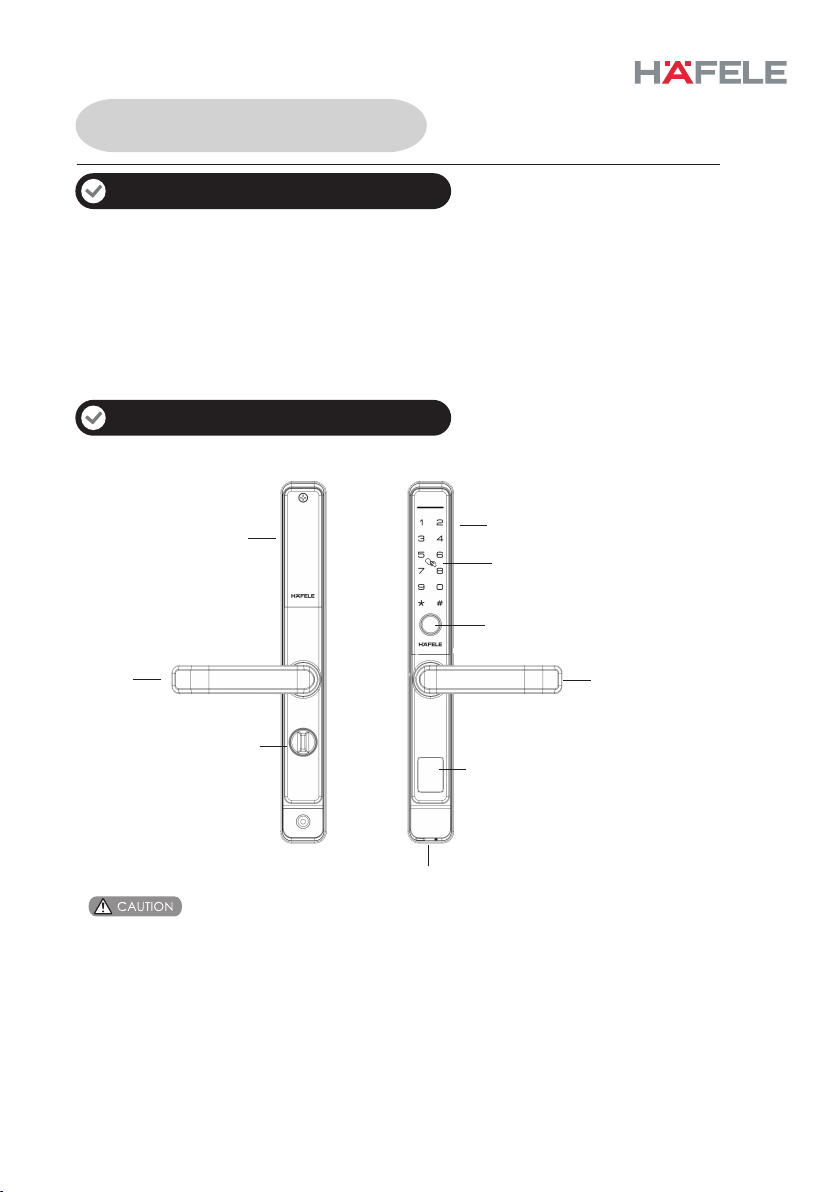

Inside panel Outside panel
Key cylinder
Emergency USB power supply
Touch keypad
Card reader area
Battery cover
Inside handle Outside handle
Privacy switch/
Safe handle switch
Fingerprint sensor

6
Installation guide
Door lock structure
1
2
3
4
5
6
7
8
9
11
10

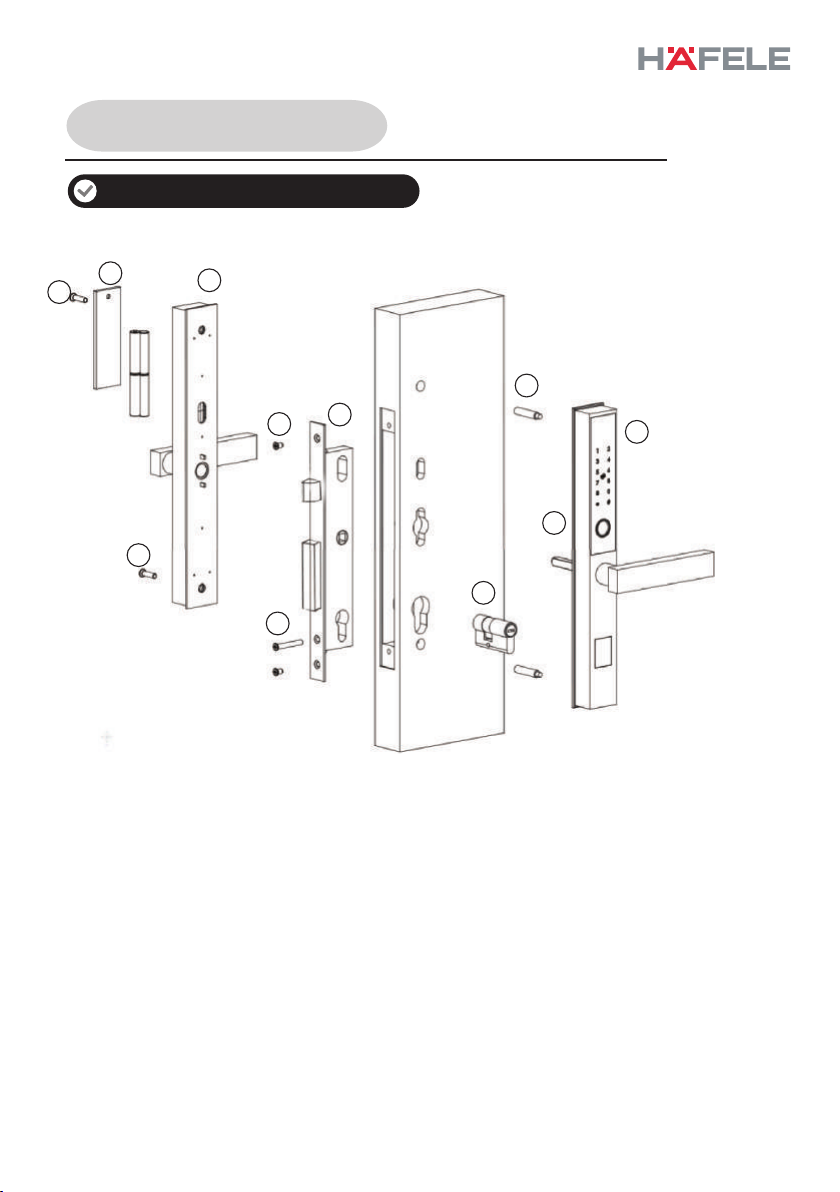

1. Front panel (1pc)
2. Spindle (1pc)
3. Connection bolt (2pcs)
4. Cylinder (1pc)
5. Mortise (1pc)
6. Mortise fixing screw (2pcs)
7. Cylinder fixing screw (1pc)
8. Back panel (1pc)
9. Battery cover (1pc)
10. Back panel screw (2pcs)
11. Battery cover fixing screw (1pc)

7
Installation guide

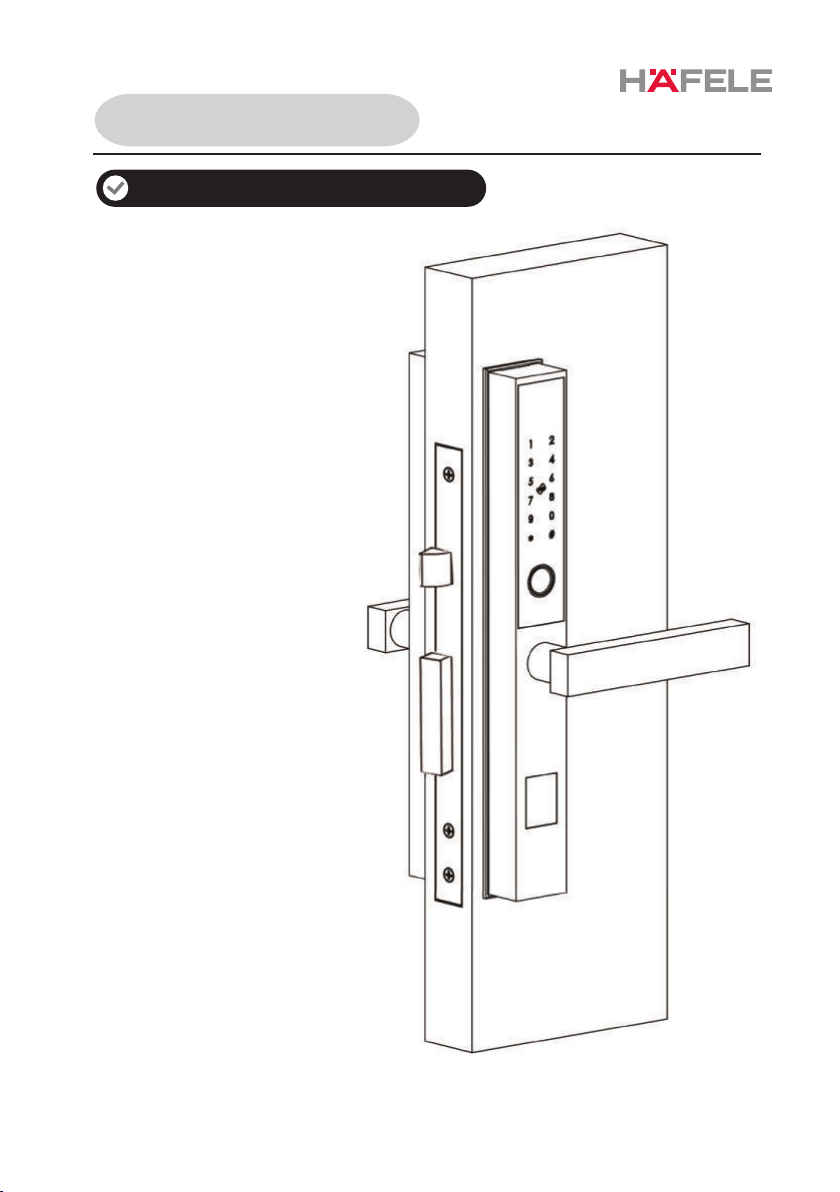

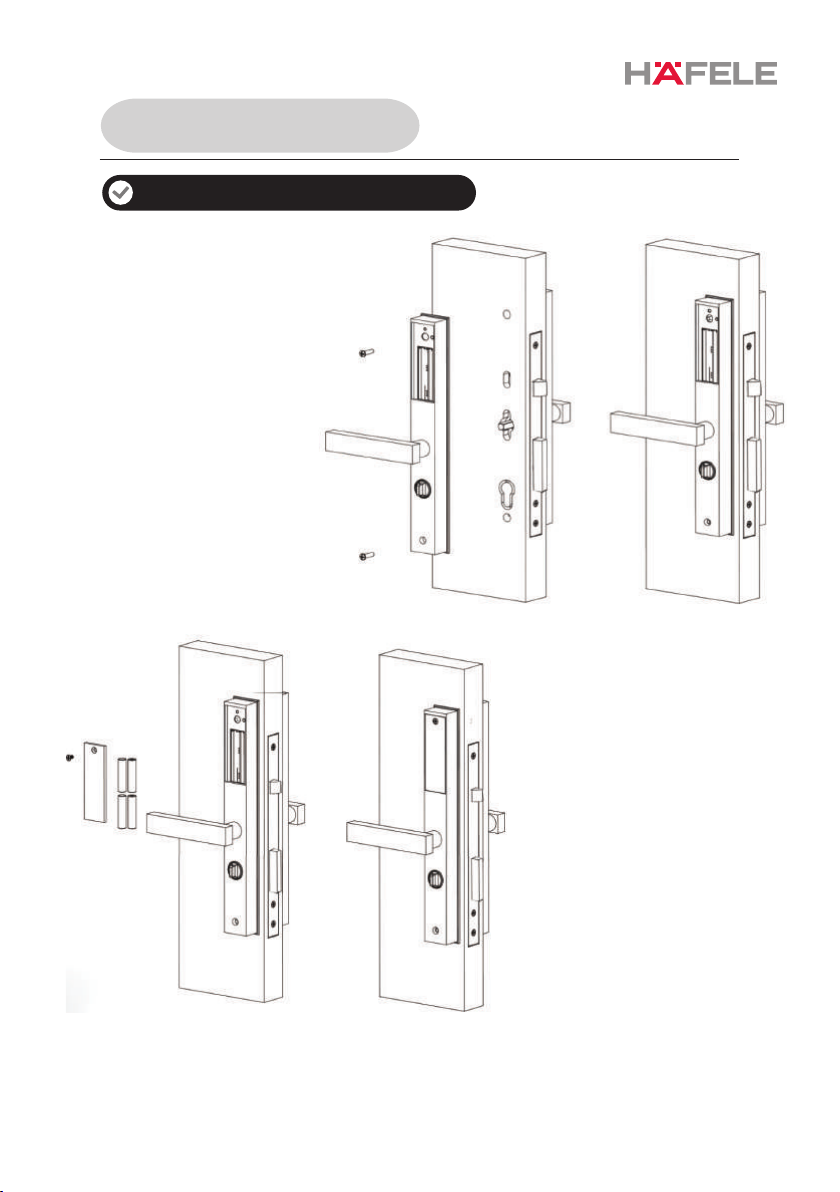

Installation steps
Step 1:
Install the mortise and cylinder
Step 2:
Install the front panel
Note: The arrow mark must be aligned with
the right or left open direction arrow mark
Note: Firstly, install the connection bolts
on the front panel. Second, install the front
panel to the door (Connect the wire correctly.
Do not misplace the matching holes)

Installation guide
Installation steps
Step 3:
Install the back panel
Step 4:
Install the batteries
8

Installation guide
Installation steps
Step 5:
Check the operation, and
finish the installation
9

Factory default settings
Initialization
Lock Settings
Settings
Password
Opening mode setting
*Important: First step is to set the Admin PIN code/key card/ Fingerprint.
Speaker
Wrong code entry limit
Shutdown time
Voice guide language
Factory defaults
123456
Normal mode
Enabled
5 times
90 seconds
English
Press the setting key (on the back panel) for 5 seconds, then voice broadcast
"initialization succeeded".
Note:
The initial password is "123456", or any fingerprint can open the door.
After setting the Admin PIN/Password/Fingerprint , the initial password will
be deleted automatically.
10

Add the first admin
Add User & Admin
The "#" key is the Confirm Key or the Menu Function Key.
The "*" key is the Clear Key or Back Key.
In the initial state, touch the screen, press "*" and then press "#" buttons, or directly
press the "Set" button on the back panel , then add master information.
1. During the adding process, you can not add
information that already exists.
Password：6 to 12 digits
2. The administrator user is recommended to set at least one group of fingerprint/password/card,
and be sure to remember the administrator user information.
Light up the keypad
press “*” -> press "#"
Or press the “Set” key
Voice broadcast:
“Please add administrator
information”, administrators
can be fingerprints, passwords,
or cards.
After successful addition, voice
broadcast: "administrator added
successfully"
Note: Before adding the administrator information, you can use the initialized password (123456)
to open the door. After adding the admin information, the initial password will be automatically invalid.
Total 9 admins can be added.
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 1 to enter the screen of adding
users.Voice broadcast: "Please enter
the unlocking information" (the system
will automatically add users in
sequence) The users are general users
Press 4 to add Administrators Voice
broadcast: "Please enter the unlocking
information" (the system will automatically
add users in sequence) The users are
administrators users.
Add user
Add admin
Lock Settings
11

Delete user/admin
Normally open mode
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 2 to enter the screen of deleting
users. Voice broadcast:"Please enter
unlocking information"
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 3 , voice broadcast
1. function setting
2. volume control
3. language setting
4. time setting
Press 1 to enter “function setting”
1. normally open mode
2. two-step verification
3. anti-theft alarm
4. silent mode
Press 1，switch to normally open mode
After the normally open mode is turned on, each time when unlocking, the lock will enter
the normally open state, press “#” to lock.
Lock Settings
12

Volume control & Silent mode
Two-step Verification Mode
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 3 , voice broadcast
1. function setting
2. volume control
3. language setting
4. time setting
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 3 , voice broadcast
1. function setting
2. volume control
3. language setting
4. time setting
Press 1 to enter “function setting”
1. normally open mode
2. two-step verification
3. anti-theft alarm
4. silent mode
Press 1 to enter “function setting”
1. normally open mode
2. two-step verification
3. anti-theft alarm
4. silent mode
Press 2 , volume control
Adjust the sound level
of the lock
Press 4 , switch to slient mode
Press 2 , two-step verification It needs
two general users to verify to unlock
Note: Only valid for normal users. Admins
are not restricted.
Lock Settings
13

Language Setting
Time Setting
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 3 , voice broadcast
1. function setting
2. volume control
3. language setting
4. time setting
Press 3 , language setting, "1 Chinese,
2 English" for manual language switching
Touch screen -> press “*” -> press "#"
Or press “Set” on the back panel
Voice broadcast: "Please verify
administrator information”
After successful verification,
voice broadcast
1. add users
2. delete users
3. door lock settings
4. add administrator
Press 3 , voice broadcast
1. function setting
2. volume control
3. language setting
4. time setting
Press 4 , ltime setting, change time
according to voice guidance
When restoring the factory default settings, the original language remains unchanged, you need
to enter the setting interface to switch language
Lock Settings
14

Prevent mischief and hacking function
Random security coding function
Low Battery Alarm
Privacy and Safe handle function
More than 5 times wrong password in 5 minutes, the keyboard will be locked
for 90 seconds, the system will not respond to any operation within the 90 seconds,
you can enter the administrator mode through the setting button on the back panel
to remove restrictions.
Enter the password as follows when opening the door: XXX password XXX. You can
add some irrelevant digits before and after the password, and then press # to confirm.
The password must be included.
When the voltage is lower than 4.8V, there will be an alarm when unlocking. Starting
from the first alarm, the door lock can be unlocked for 200 times. Over this number,
unlocking will be prohibited. Please replace the batteries in time after the low voltage
alarm occurs.
When Privacy switch/Safe handle switch is activated, both handles are locked. Users
can not press the indoor handle to unlock from inside. From outside, only mechanical
key can be used to unlock.
Lock Settings
15

1
HƯỚNG DẪN
SỬ DỤNG
TÊN SẢN PHẨM: Khoá điện tử DL6600
Vietnamese

17
Khóa điện tử
Model DL6600
*Nội dung của hướng dẫn sử dụng này có thể thay đổi mà không cần thông báo trước
cho người dùng để nâng cao hiệu năng của sản phẩm.
DL6600
Hướng dẫn Lắp đặt & Sử dụng

18
Thông tin cần biết
Hướng dẫn cài đặt
Hướng dẫn lắp đặt
Nội dung
Tính năng sản phẩm ....................................................................................................19
Thận trọng .....................................................................................................................20
Thông số sản phẩm ....................................................................................................20
Cài đặt mặc định ........................................................................................................25
Thiết lập lại ................................................. ...................................................................25
Thêm thông tin quản lý ban đầu .................................... ...................................................................26
Thêm thông tin người dùng và quản lý .................................. ...................................................................26
Xóa thông tin Người dùng/ quản lý .......................................................................................................27
Chế độ Luôn Mở ................................ ...............................................................................27
Điều khiển âm lượng & Chế độ im lặng ......................................................................................28
Chế độ xác minh hai bước ...............................................................................................28
Cài đặt ngôn ngữ .............................................................................................................29
Cài đặt thời gian .......................................................................................................................29
Chức năng chống phá và hack ........................................................................................30
Chức năng bảo vệ mật mã................................................................................................30
Cảnh báo mức Pin thấp ......................................................................................................30
Tính năng riêng tư & Tay nắm an toàn .... ......................................................................................30
Cấu tạo khóa cửa ................................... ....................................................................21
Các bước lắp đặt ........................................................................................................22

19
Chức năng tự động Khóa
Khi đóng cửa, khóa sẽ tự động kích hoạt khóa cò gió (Chế độ luôn mở bị vô hiệu).
Cảnh báo thay pin
Khi dung lượng Pin quá thấp, thiết bị sẽ phát tín hiệu cảnh báo. Chỉ có thể mở khóa tối đa
200 lần tính từ lần đầu tiên phát cảnh báo đến khi mất nguồn hoàn toàn.
Vui lòng thay toàn bộ Pin ngay.
Chống phá và hack
Khi nhập sai mã PIN 5 lần liên tiếp, hoặc thẻ từ và vân tay không khớp trong 5 phút,
khóa sẽ tự động vô hiệu trong vòng 90 giây, sau đó khóa sẽ kích hoạt trở lại.
Chức năng Riêng tư & Tay nắm an toàn
Khi kích hoạt chức năng Riêng tư, sẽ không thể mở cửa từ bên ngoài nếu không dùng chìa
khóa cơ. Tay nắm trong sẽ bị khóa và người dùng không thể tác dụng lực lên tay nắm để
mở cửa từ bên trong.
Chức năng bảo vệ mật mã
Có thể thêm số ngẫu nhiên vào trước và sau mã PIN người dùng thực, nhưng không quá 32 số.
Tính năng này nhằm ngăn chặn khả năng Mật khẩu người dùng bị sao chép.
5 cách mở chính
Năm chế độ khóa điện tử: Vân tay, mã PIN, Thẻ từ, Zigbee và chìa khóa khẩn cấp.
Khả năng lưu trữ 300 Người dùng (9 quản lý, 291 người dùng thông thường)
100 mã PIN, 100 thẻ từ, 100 vân tay.
Thông tin cần biết
Tính năng sản phẩm

20
Cảnh báo
Thông số kỹ thuật sản phẩm
Thông tin cần biết
* Đọc và hiểu tất cả hướng dẫn trước khi sử dụng.
* Không áp dụng bảo hành sản phẩm đối với hư hỏng gây ra do không tuân thủ theo hướng dẫn sử dụng này.
* Chỉ sử dụng pin alkaline.
* Không để sản phẩm và phụ kiện ngoài trời mưa hoặc dính nước.
* Không để sản phẩm và phụ kiện tiếp xúc với các chất ăn mòn để tránh làm hư hỏng bề mặt sản phẩm.
* Không cạo cảm biến vân tay bằng các vật sắt nhọn, để tránh làm hư hỏng cảm biến vĩnh viễn.
* Sử dụng vải mềm để vệ sinh sản phẩm.
* Khi thiết bị phát cảnh báo Pin yếu, cần thay toàn bộ pin và đảm bảo lắp Pin đúng cách
1. Có thể thao tác theo hướng dẫn giọng nói bằng nhiều ngôn ngữ (Tiếng Anh/Tiếng Trung).
2. Mật khẩu ban đầu là “123456” hoặc mọi vân tay đều mở được cửa.
3. Mã PIN người dùng (6 ~ 12 số): 100 mã
4. Vân tay: Tối đa 100 vân tay.
5. Thẻ từ: Tối đa 100 thẻ.
Mặt trong Mặt ngoài
Khóa cơ
Cổng USB cấp nguồn khẩn cấp
Bàn phím cảm ứng
Vùng đọc thẻ từ
Nắp che Pin
Tay nắm trong Tay nắm ngoài
Công tắc riêng tư/
Công tắc tay nắm an toàn
Cảm biến vân tay
THẬN TRỌNG
