Hameg HM7044 User manual

Programmable
Power supply
HM7044
Handbuch / Manual
Deutsch / English

2Änderungen vorbehalten
Allgemeine Hinweise zur CE-Kennzeichnung
HAMEG Messgeräte erfüllen die Bestimmungen der EMV Richtlinie. Bei der
Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw.
Produktnormen zu Grunde gelegt. In Fällen wo unterschiedliche Grenzwerte
möglich sind, werden von HAMEG die härteren Prüfbedingungen angewendet.
Für die Störaussendung werden die Grenzwerte für den Geschäfts- und
Gewerbe-bereich sowie für Kleinbetriebe angewandt (Klasse 1B). Bezüglich
der Störfestigkeit finden die für den Industriebereich geltenden Grenzwerte
Anwendung.
Die am Messgerät notwendigerweise angeschlossenen Mess- und
Datenleitungen beeinflussen die Einhaltung der vorgegebenen Grenzwerte in
erheblicher Weise. Die verwendeten Leitungen sind jedoch je nach
Anwendungsbereich unterschiedlich. Im praktischen Messbetrieb sind daher
in Bezug auf Störaussendung bzw. Störfestigkeit folgende Hinweise und
Randbedingungen unbedingt zu beachten:
1. Datenleitungen
Die Verbindung von Messgeräten bzw. ihren Schnittstellen mit externen Geräten
(Druckern, Rechnern, etc.) darf nur mit ausreichend abgeschirmten Leitungen
erfolgen. Sofern die Bedienungsanleitung nicht eine geringere maximale
Leitungslänge vorschreibt, dürfen Datenleitungen (Eingang/Ausgang, Signal/
Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb
von Gebäuden befinden. Ist an einem Geräteinterface der Anschluss mehrerer
Schnittstellenkabel möglich, so darf jeweils nur eines angeschlossen sein.
Bei Datenleitungen ist generell auf doppelt abgeschirmtes Verbindungskabel
zu achten. Als IEEE-Bus Kabel sind die von HAMEG beziehbaren doppelt
geschirmten Kabel HZ72S bzw. HZ72L geeignet.
2. Signalleitungen
Messleitungen zur Signalübertragung zwischen Messstelle und Messgerät
sollten generell so kurz wie möglich gehalten werden. Falls keine geringere
Länge vorgeschrieben ist, dürfen Signalleitungen (Eingang/Ausgang, Signal/
Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb
von Gebäuden befinden.
Alle Signalleitungen sind grundsätzlich als abgeschirmte Leitungen
(Koaxialkabel - RG58/U) zu verwenden. Für eine korrekte Massever-bindung
muss Sorge getragen werden. Bei Signalgeneratoren müs-sen doppelt
abgeschirmte Koaxialkabel (RG223/U, RG214/U) verwendet werden.
3. Auswirkungen auf die Geräte
Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder
kann es trotz sorgfältigen Messaufbaues über die angeschlossenen Kabel und
Leitungen zu Einspeisung unerwünschter Signalanteile in das Gerät kommen.
Dies führt bei HAMEG Geräten nicht zu einer Zerstörung oder
Außerbetriebsetzung. Geringfügige Abweichungen der Anzeige – und
Messwerte über die vorgegebenen Spezifikationen hinaus können durch die
äußeren Umstände in Einzelfällen jedoch auftreten.
HAMEG Instruments GmbH
Allgemeine Hinweise zur CE-Kennzeichnung
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
DECLARATION DE CONFORMITE
DECLARACIÓN DE CONFORMIDAD
Hersteller / Manufacturer / Fabricant / Fabricante:
HAMEG Instruments GmbH · Industriestraße 6 · D-63533 Mainhausen
Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt
The HAMEG Instruments GmbH herewith declares conformity of the product
HAMEG Instruments GmbH déclare la conformite du produit
HAMEG Instruments GmbH certifica la conformidad para el producto
Bezeichnung / Product name / Programmierbares-Netzgerät
Designation / Descripción: Progammable Power Supply
Alimentation programmable
Alimentación programable
Typ / Type / Type / Tipo: HM7044
mit / with / avec / con:
Optionen / Options / Options / Opciónes: –
mit den folgenden Bestimmungen / with applicable regulations /
avec les directives suivantes / con las siguientes directivas:
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG
EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC
Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Directiva EMC 89/336/CEE enmendada por 91/263/CEE, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG
Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC
Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE
Directiva de equipos de baja tensión 73/23/CEE enmendada por 93/68/EWG
Angewendete harmonisierte Normen / Harmonized standards applied /
Normes harmonisées utilisées / Normas armonizadas utilizadas:
Sicherheit / Safety / Sécurité / Seguridad:
EN 61010-1: 1993 / IEC (CEI) 1010-1: 1990 A 1: 1992 / VDE 0411: 1994
Überspannungskategorie / Overvoltage category / Catégorie de surtension /
Categoría de sobretensión: II
Verschmutzungsgrad / Degree of pollution / Degré de pollution / Nivel de
polución: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility /
Compatibilité électromagnétique / Compatibilidad electromagnética:
EN 61326-1/A1: Störaussendung / Radiation / Emission: Tabelle / table / tableau
4; Klasse / Class / Classe / classe B. Störfestigkeit / Immunity / Imunitee /
inmunidad: Tabelle / table / tableau / tabla A1.
EN 61000-3-2/A14: Oberschwingungsströme / Harmonic current emissions /
Émissions de courant harmonique / emisión de corrientes armónicas: Klasse /
Class / Classe / clase D.
EN 61000-3-3: Spannungsschwankungen u. Flicker / Voltage fluctuations and
flicker / Fluctuations de tension et du flicker / fluctuaciones de tensión y flicker.
Datum / Date / Date / Fecha
15.09.2004
Unterschrift / Signature / Signatur / Signatura
G. Hübenett
Product Manager

3
Änderungen vorbehalten
English 14
Deutsch
Allgemeine Hinweise zur CE-Kennzeichnung 2
Programmierbares Netzgerät HM7044 4
Technische Daten 5
Wichtige Hinweise 6
Symbole 6
Auspacken 6
Aufstellen des Gerätes 6
Transport 6
Lagerung 6
Sicherheitshinweise 6
Bestimmungsgemäßer Betrieb 7
Gewährleistung und Reparatur 7
Wartung 7
Netzspannung 7
Sicherungswechsel der Gerätesicherung 7
Bezeichnung der Bedienelemente 8
Einführung in die Bedienung des HM7044 9
Inbetriebnahme 9
Einschalten 9
Einstellen der Parameter 9
1. Auswählen der Kanäle 9
2. Einstellen des Sollwerts der Ausgangsspannung 9
3. Einstellen der Strombegrenzung 10
Elektronische Sicherung 10
Tracking-Funktion 10
Anschließen der Last 11
Parallel- und Serienbetrieb 11
Aktivieren der Ausgänge 12
Fernbedienung 12
Allgemein 12
Befehlsreferenz 12
Inhaltsverzeichnis

Vierfach Hochleistungs-Netzgerät
HM7044
4x 0-32 V/0-3 A
Ausgangsleistung bis zu 3 4 W,
geringe Verlustleistung durch Vorregelung mit DC/DC-Wandler
4-stellige Anzeigen für Strom und Spannung
Auflösung der Anzeige 10 mV/1 mA
Linearer Längsregler mit geringer Restwelligkeit
Trackingbetrieb für alle Ausgänge
Einstellbare Strombegrenzung und elektronische Sicherung
separat für jeden Ausgang
SENSE-Anschlüsse für jeden Ausgang
Temperaturgeregelter Lüfter
Silikon-Messleitung HZ10

7-Segment Anzeigen
Acht Displays, 4-stellige Spannungs- und Stromanzeige
LED-Anzeigen
Ausgang akti ; Strombegrenzung akti ; Sicherung akti ,
(je 3 LEDs pro Ausgang)
Interface
Serielle RS-232 Schnittstelle für PC-Anschluss
Prozesszeit: 100 ms, bis die Ausgangsspannung den
digital gesendeten Wert erreicht
Allgemeine Daten
Innenwiderstand
Statisch: typ. 2,5 mΩ
Dynamisch: typ. 150 mΩ
10 / 90 % Lastausregelzeit (Spannungskonstanz ± 100 mV):
≤2,5 ms
Stabilität: 0.1 mV bei Netzspannungsänderung on
±10% @‹ 80 W je Ausgang
Temperaturkoeffizient: 100ppm/C°
Überstromabschaltzeit (› 3 A auf 0 A): ‹ 50 µs
Erdfreie Ausgänge: max. Potential ±150 V gegen Schutzleiter
Schutzart: Schutzklasse I (EN61010-1)
Netzanschluss: 115 / 230 V~ ± 10 %, 50-60 Hz
Leistungsaufnahme: 530 W max. bei 384 W Leistungsabgabe
Betriebsbedingungen: + 10 °C bis + 40 °C
Max. rel. Luftfeuchtigkeit: 10-90% (ohne Kondensation)
Abmessungen (BxHxT): 285 x 125 x 380 mm
Gewicht: ca. 8,5 kg
Vierfach Hochleistungs-Netzgerät HM70
bei 23 °C nach einer Aufwärmzeit von 30 Minuten
Ausgang I, II, III u. IV mit identischen Daten
Konstant-Spannungsquelle
Spannungseinstellung: 0-32 V DC
Einstellauflösung: 10 mV, 4-stellige Anzeige
Einstellgenauigkeit: ± 5 Digit
Effektive Restwelligkeit: ‹1mV
eff Spannungsregelung
Stromeinstellung: 5mA-3A
Einstellauflösung: 1 mA, 4-stellige Anzeige
Einstellgenauigkeit: ± 8 Digit
Effektive Restwelligkeit: ‹1mV
eff / 100 µA Stromregelung
Parallel-Betrieb
Ausgangsspannung: 32 V max.
Ausgangsstrom: 12 A max. bei 4 Ausgängen
Ausgangsleistung: 384 W max.
Serien-Betrieb
Ausgangsspannung: 128 V max. bei 4 Ausgängen
Ausgangsstrom: 3 A max.
Ausgangsleistung: 384 W max.
Tracking-Modus
Spannungs-Tracking mit bis zu 4 Ausgängen
Elektronische Stromsicherungen
Stromeinstellung: 5 mA-3 A; jedem Ausgang ist eine
Sicherung zuschaltbar
Anzahl der Sicherungen: 4
Programmierbare Ausgangsabschaltung
Bei Überlast an einem Ausgang können bis zu 4 Ausgänge abgeschaltet
werden.
Ausgangsabschalter
Alle Ausgänge einzeln oder mit einer Taste ab- und zuschaltbar.
Im Lieferumfang enthalten: Bedienungsanleitung und Netzkabel
Optionales Zubehör: HZ10 Silikonumhüllte Messleitung
HM7044D/240505/ce · Änderung orbehalten · © HAMEG Instruments GmbH · ® Registered Trademark · DQS-zertifiziert nach DIN EN ISO 9001:2000, Reg. Nr.: DE-071040 QM
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel [phone] · Fax [phone] · www.hameg.com · [e-mail]
A Rohde & Schwarz Company
www.hameg.com

6Änderungen vorbehalten
Wichtige Hinweise
(1) (2) (3) (4) (5)
Symbole
Symbol 1: Achtung - Bedienungsanleitung beachten
Symbol 2: Vorsicht Hochspannung
Symbol 3: Masseanschluss
Symbol 4: Hinweis – unbedingt beachten
Symbol 5: Stopp! – Gefahr für das Gerät
Auspacken
Prüfen Sie beim Auspacken den Packungsinhalt auf Vollständig-
keit. Nach dem Auspacken sollte das Gerät auf mechanische
Beschädigungen und lose Teile im Innern überprüft werden. Falls
ein Transportschaden vorliegt, ist sofort der Lieferant zu infor-
mieren. Das Gerät darf dann nicht betrieben werden.
Aufstellen des Gerätes
Das Gerät kann in zwei verschiedenen Positionen aufgestellt
werden:
Die vorderen Gerätefüße werden wie in Bild 1 aufgeklappt. Die
Gerätefront zeigt dann leicht nach oben. (Neigung etwa 10°)
Bleiben die vorderen Gerätefüße eingeklappt, wie in Bild 2,
lässt sich das Gerät mit vielen weiteren Geräten von HAMEG
sicher stapeln.
Werden mehrere Geräte aufeinander gestellt sitzen die ein-
geklappten Gerätefüße in den Arretierungen des darunter lie-
genden Gerätes und sind gegen unbeabsichtigtes Verrutschen
gesichert. (Bild 3).
Es sollte darauf geachtet werden, dass nicht mehr als drei bis
vier Geräte übereinander gestapelt werden. Ein zu hoher
Geräteturm kann instabil werden, und auch die Wärme-
entwicklung kann bei gleichzeitigem Betrieb aller Geräte zu
groß werden.
STOP
Transport
Bewahren Sie bitte den Originalkarton für einen eventuell spä-
teren Transport auf. Transportschäden aufgrund einer man-
gelhaften Verpackung sind von der Garantie bzw. der Gewähr-
leistung ausgeschlossen.
Lagerung
Die Lagerung des Gerätes muss in trockenen, geschlossenen
Räumen erfolgen. Wurde das Gerät bei extremen Temperatu-
ren transportiert, sollte vor dem Einschalten eine Zeit von
mindestens 2 Stunden für die Akklimatisierung des Gerätes
eingehalten werden.
Sicherheitshinweise
Dieses Gerät wurde gemäß VDE0411 Teil1, Sicherheits-
bestimmungen für elektrische Mess-, Steuer-, Regel, und
Laborgeräte, gebaut und geprüft und hat das Werk in
sicherheitstechnisch einwandfreiem Zustand verlassen. Es
entspricht damit auch den Bestimmungen der europäischen
Norm EN 61010-1 bzw. der internationalen Norm IEC 61010-
1. Um diesen Zustand zu erhalten und einen gefahrlosen Be-
trieb sicherzustellen, muss der Anwender die Hinweise und
Warnvermerke in dieser Bedienungsanleitung beachten. Den
Bestimmungen der Schutzklasse 1 entsprechend sind alle
Gehäuse- und Chassisteile während des Betriebs mit dem
Netzschutzleiter verbunden.
Sind Zweifel an der Funktion oder Sicherheit der Netz-
steckdosen aufgetreten, so sind die Steckdosen nach DIN
VDE0100,Teil 610, zu prüfen.
Das Auftrennen der Schutzkontaktverbindung
innerhalb oder außerhalb des Gerätes ist un-
zulässig!
– Die verfügbare Netzspannung muss den auf dem Typen-
schild des Gerätes angegebenen Werten entsprechen.
– Das Öffnen des Gerätes darf nur von einer entsprechend
ausgebildeten Fachkraft erfolgen.
– Vor dem Öffnen muss das Gerät ausgeschaltet und von
allen Stromkreisen getrennt sein.
In folgenden Fällen ist das Gerät außer Betrieb zu setzen
und gegen unabsichtlichen Betrieb zu sichern:
– Sichtbare Beschädigungen am Gerät
– Beschädigungen an der Anschlussleitung
– Beschädigungen am Sicherungshalter
– Lose Teile im Gerät
– Das Gerät arbeitet nicht mehr
– Nach längerer Lagerung unter ungünstigen Verhältnissen
(z.B. im Freien oder in feuchten Räumen)
– Schwere Transportbeanspruchung
Überschreiten der Schutzkleinspannung!
Bei Reihenschaltung aller Ausgangsspannungen
des HM7044 kann die Schutzkleinspannung von
42 V überschritten werden. Beachten Sie, dass in
diesem Fall das Berühren von spannungs-
führenden Teilen lebensgefährlich ist. Es wird
vorausgesetzt, dass nur Personen, welche ent-
sprechend ausgebildet und unterwiesen sind, die
Netzgeräte und die daran angeschlossenen
Verbraucher bedienen.
STOP
STOP
Wichtige Hinweise
Bild 3
Bild 2
Bild 1

7
Änderungen vorbehalten
STOP
STOP
Bestimmungsgemäßer Betrieb
Die Geräte sind zum Gebrauch in sauberen, trockenen Räumen
bestimmt. Sie dürfen nicht bei besonders großem Staub- bzw.
Feuchtigkeitsgehalt der Luft, bei Explosionsgefahr sowie bei ag-
gressiver chemischer Einwirkung betrieben werden.
Der zulässige Umgebungstemperaturbereich während des
Betriebes reicht von 0 °C...+40 °C. Während der Lagerung oder
des Transportes darf die Temperatur zwischen –20 °C und
+70 °C betragen. Hat sich während des Transportes oder der
Lagerung Kondenswasser gebildet muss das Gerät ca. 2 Stun-
den akklimatisiert und getrocknet werden. Danach ist der
Betrieb erlaubt.
Das Gerät darf aus Sicherheitsgründen nur an vorschriftsmä-
ßigen Schutzkontaktsteckdosen oder an Schutz-Trenntrans-
formatoren der Schutzklasse 2 betrieben werden. Eine ausrei-
chende Luftzirkulation (Konvektionskühlung) ist zu gewährleis-
ten. Bei Dauerbetrieb ist folglich eine horizontale oder schräge
Betriebslage (vordere Gerätefüße aufgeklappt) zu bevorzugen.
STOP
Die Lüftungslöcher des Gerätes dürfen nicht
abgedeckt werden !
Nenndaten mit Toleranzangaben gelten nach einer Anwärm-
zeit von 30 Minuten, bei einer Umgebungstemperatur von
23 °C. Werte ohne Toleranzangabe sind Richtwerte eines
durchschnittlichen Gerätes.
Gewährleistung und Reparatur
HAMEG Geräte unterliegen einer strengen Qualitätskontrolle.
Jedes Gerät durchläuft vor dem Verlassen der Produktion ei-
nen 10-stündigen „Burn in-Test“. Im intermittierenden Be-
trieb wird dabei fast jeder Frühausfall erkannt. Anschließend
erfolgt ein umfangreicher Funktions- und Qualitätstest bei
dem alle Betriebsarten und die Einhaltung der technischen
Daten geprüft werden.
Bei Beanstandungen innerhalb der 2-jährigen Gewähr-
leistungsfrist wenden Sie sich bitte an den Händler, bei dem
Sie Ihr HAMEG Produkt erworben haben. Um den Ablauf zu
beschleunigen, können Kunden innerhalb der Bundesrepublik
Deutschland die Gewährleistungsreparatur auch direkt mit
HAMEG abwickeln.
Für die Abwicklung von Reparaturen innerhalb der Gewähr-
leistungsfrist gelten unsere Gewährleistungsbedingungen, die
im Internet (http://www.hameg.de) eingesehen werden können.
Auch nach Ablauf der Gewährleistungsfrist steht Ihnen der
HAMEG Kundenservice für Reparaturen und Ersatzteile zur
Verfügung.
Return Material Authorization (RMA): Bevor Sie ein
Gerät an uns zurücksenden, fordern Sie bitte in jedem
Fall per Internet: http://www.hameg.de oder Fax eine
RMA-Nummer an.
Sollte Ihnen keine geeignete Verpackung zur Verfügung
stehen, so können Sie einen leeren Originalkarton über
den HAMEG- Vertrieb (Tel: [phone], E-Mail:
[email protected]) bestellen.
Wartung
Das Gerät benötigt bei einer ordnungsgemäßen Verwendung kei-
ne besondere Wartung. Sollte das Gerät durch den täglichen
Gebrauch verschmutzt sein, genügt die Reinigung mit einem
feuchten Tuch. Bei hartnäckigem Schmutz verwenden Sie ein
mildes Reinigungsmittel (Wasser und 1% Entspannungsmittel).
Bei fettigem Schmutz kann Brennspiritus oder Waschbenzin
(Petroleumäther) benutzt werden. Displays oder Sichtscheiben
dürfen nur mit einem feuchten Tuch gereinigt werden.
Verwenden Sie keinen Alkohol, Lösungs- oder
Scheuermittel. Keinesfalls darf die Reinigungs-
flüssigkeit in das Gerät gelangen. Die Anwen-
dung anderer Reinigungsmittel kann die Kunst-
stoff- und Lackoberflächen angreifen.
Umschalten der Netzspannung
und Sicherungswechsel
Umschalten der Netzspannung
Vor Inbetriebnahme des Gerätes prüfen Sie bitte, ob die ver-
fügbare Netzspannung (115 V oder 230V) dem auf dem Netz-
spannungswahlschalter des Gerätes angegebenen Wert
entspricht. Ist dies nicht der Fall, muss die Netzspannung
umgeschaltet werden. Der Netzspannungswahlschalter
befindet sich auf der Geräterückseite.
Bitte beachten Sie:
Bei Änderung der Netzspannung ist unbedingt ein
Wechsel der Sicherung notwendig, da sonst das
Gerät zerstört werden kann.
Sicherungswechsel
Die Netzeingangssicherungen sind von außen zugänglich. Kalt-
geräteeinbaustecker und Sicherungshalter bilden eine Einheit.
Das Auswechseln der Sicherung darf nur erfolgen, wenn zuvor
das Gerät vom Netz getrennt und das Netzkabel abgezogen wur-
de. Sicherungshalter und Netzkabel müssen unbeschädigt sein.
Mit einem geeigneten Schraubenzieher (Klingenbreite ca. 2 mm)
werden die an der linken und rechten Seite des Sicherungshalters
befindlichen Kunststoffarretierungen nach innen gedrückt. Der
Ansatzpunkt ist am Gehäuse mit zwei schrägen Führungen mar-
kiert. Beim Entriegeln wird der Sicherungshalter durch Druck-
federn nach außen gedrückt und kann entnommen werden. Die
Sicherungen sind dann zugänglich und können ggf. ersetzt wer-
den. Es ist darauf zu achten, dass die zur Seite herausstehenden
Kontaktfedern nicht verbogen werden. Das Einsetzen des
Sicherungshalters ist nur möglich, wenn der Führungssteg zur
Buchse zeigt. Der Sicherungshalter wird gegen den Federdruck
eingeschoben, bis beide Kunststoffarretierungen einrasten.
Ein Reparieren der defekten Sicherung oder das
Verwenden anderer Hilfsmittel zum Überbrücken
der Sicherung ist gefährlich und unzulässig. Dadurch
entstandene Schäden am Gerät fallen nicht unter die
Gewährleistungen.
Wichtige Hinweise
Sicherungstypen:
Größe 5 x 20 mm; 250 V~,
IEC 60127-2/5
EN 60127-2/5
Netzspannung Sicherungs-Nennstrom
230 V 2 x 5 A träge (T)
115 V 2 x 10 A träge (T)
STOP
STOP

8Änderungen vorbehalten
Bezeichnung der Bedienelemente
Gerätevorderseite
POWER-Taste und POWER-LED
Netzschalter mit LED; Netzanschluss auf der Geräte-
rückseite
OUTPUT (Taste und LED)
Taste zur Aktivierung bzw. Deaktivierung der Ausgänge
TRACK. (Taste und LED)
Taste zur Aktivierung der Tracking-Funktion
PROG. (Taste und LED)
LED blinkt: alle Tasten sind gesperrt (im REMOTE-Betrieb)
LED leuchtet: automatische Beendigung des Auswahl-
Modus ist deaktiviert
Kanalwahltasten I,II, III, IV
Selektieren eines Kanals, mehrerer oder keiner Kanäle
CH.- , LIMIT - , FUSE - LEDs
Signalisierung des Betriebsmodus der einzelnen Kanäle
SEL-Taste (SELECT)
Taste zur Aktivierung des Auswahlmodus
V-Taste
Aktivieren der Spannungseinstellung mittels Drehgeber
bzw. Abschluss der Spannungseingabe, wenn die numeri-
sche Tastatur benutzt wird.
A -Taste
Aktivieren der Einstellung der Strombegrenzung mittels
Drehgeber bzw. Abschluss der Eigabe der Strom-
begrenzung, wenn die numerische Tastatur benutzt wird
FUSE-Taste
Aktivierung der Stromsicherung
Bezeichnung der Bedienelemente
DEL-Taste (DELETE)
Löschen eingegebener Ziffern bzw. Abbrechen der Einga-
be ohne Übernahme der Änderungen
Numerische Tastatur
Tastatur zur Eingabe der Parameter der gewählten Kanäle
Bedienelemetne der Kanäle I bis IV
Spannungsanzeige (7-Segment LEDs)
4-stellige Anzeige, Auflösung 10 mV
Stromanzeige (7-Segment LEDs)
4-stellige Anzeige, Auflösung 1 mA
V-LED
Signalisiert, dass mit dem Drehgeber die Spannung des
Kanals verändert werden kann.
A-LED
Signalisiert, dass mit dem Drehgeber die Strom-
begrenzung des Kanals verändert werden kann.
Drehgeber
Drehgeber zum Einstellen der Sollwerte für die Strom-
begrenzung und die Spannung
SENSE - Buchsen
4 mm Sicherheitsbuchen
OUTPUT - Buchsen
4 mm Sicherheitsbuchen
Geräterückseite
Interface
Interface-Einschub (RS-232 serienmäßig)
Voltage selector
Netzspannungswahlschalter
Kaltgeräteeinbaustecker mit Netzsicherung

9
Änderungen vorbehalten
Einstellen der Parameter
Einführung in die Bedienung des HM7044
Inbetriebnahme
Beachten Sie bitte besonders bei der ersten Inbetriebnahme
des Gerätes folgende Punkte:
– Die verfügbare Netzspannung muss mit dem auf der
Geräterückseite (Netzspannungswahlschalter) angegebe-
nen Wert übereinstimmen.
– Vorschriftsmäßiger Anschluss an Schutzkontaktsteckdose
oder Schutz-Trenntransformatoren der Schutzklasse 2
– Keine sichtbaren Beschädigungen am Gerät
– Keine Beschädigungen an der Anschlussleitung
– Keine losen Teile im Gerät
Einschalten
Durch Betätigen der POWER-Taste wird das Gerät einge-
schaltet.
Beim Einschalten befindet sich das HM7044 in der gleichen
Betriebsart wie vor dem Ausschalten. Alle Geräteeinstellungen
werden in einem nichtflüchtigen Speicher abgelegt und beim
Wiedereinschalten abgerufen. Das Ausgangssignal ist stan-
dardmäßig bei Betriebsbeginn immer ausgeschaltet.
Einstellen der Parameter
1. Auswählen der Kanäle
In den Auswahlmodus gelangt man durch Betätigen der SEL-
Taste . Durch Drücken der Tasten I, II, III oder IV können
die gewünschten Kanäle selektiert werden. Die CH-LEDs
der gewählten Kanäle blinken. Nachfolgende Einstellungen
werden auf die ausgewählten Kanäle bezogen. Der Auswahl-
modus wird nach einer erfolgreichen Einstellung am Gerät
automatisch beendet. Sollen die Änderungen immer für die
gleichen Kanäle erfolgen, so kann die automatische Beendi-
gung des Auswahlmodus verhindert werden, wenn nach Be-
tätigung der PROG.-Taste die SEL-Taste gedrückt wird.
Die PROG.-LED leuchtet. Dieser Einstellmodus wird durch
Drücken der SEL-Taste oder der PROG.-Taste verlas-
sen. Die PROG.-LED ist aus.
Sind keine Kanäle ausgewählt, so blinken alle CH-LEDs I, II,
III und IV . Ist der Auswahlmodus nicht aktiv, werden alle
Einstellungen automatisch auf alle Kanäle übertragen. Der
Auswahlmodus wird durch erneutes Betätigen der SEL-Taste
verlassen.
2. Einstellen des Sollwerts der Ausgangsspannung
Der Sollwert der Ausgangsspannung kann sowohl mit dem
jeweiligen Drehgeber als auch mit der numerischen Tas-
tatur eingegeben werden:
Soll die Spannung eines Kanals mit Hilfe des entsprechenden
Drehgebers eingestellt werden, muss die V-LED leuchten.
Durch Drücken der V-Taste gelangt man in diesen Einstell-
modus. Durch Rechtsdrehen des Drehgebers wird der Soll-
wert der Ausgangsspannung erhöht , durch Linksdrehen ver-
ringert. Je größer die Drehgeschwindigkeit ist, umso größer
ist auch die Veränderung des Wertes pro Knopfumdrehung.
Wird die numerische Tastatur zum Einstellen benutzt, er-
folgt die Änderung des Sollwerts der Ausgangsspannung für
alle ausgewählten Kanäle. Somit können mehrere Kanäle
gleichzeitig verändert werden. Nachdem die zu ändernden
Kanäle ausgewählt wurden (die entsprechenden CH.-LEDs
blinken), ist der gewünschte Sollwert der Ausgangsspannung
einzugeben. Um die zuletzt eingegebene Ziffer zu löschen,
muss die DEL-Taste betätigt werden. Die Eingabe wird
durch Drücken der V-Taste abgeschlossen. Ist kein Kanal
ausgewählt (alle CH.-LEDs blinken nicht), erfolgt die Än-
derung für alle Kanäle.
Eingegebener Wert übernommener Wert
0,3 0,30 V
3 3,00 V
3,0 3,00 V
30 30,00 V
301 —
3012 30,12 V
Beispiele:
Einstellen aller Kanäle auf 2 Volt:
– Drücken Sie die Tasten 2 und V

10 Änderungen vorbehalten
Einstellen der Kanäle I und III auf 4 Volt:
– Drücken Sie die Taste SEL
– Drücken Sie die Tasten I und III
– Drücken Sie die Tasten 4 und V
3. Einstellen der Strombegrenzung
Strombegrenzung bedeutet, dass nur ein bestimmter maxi-
maler Strom fließen kann. Dieser wird vor der Inbetriebnah-
me einer Versuchsschaltung am Netzgerät eingestellt. Damit
soll verhindert werden, dass im Fehlerfall (z.B. Kurzschluss)
ein Schaden an der Versuchsschaltung entsteht.

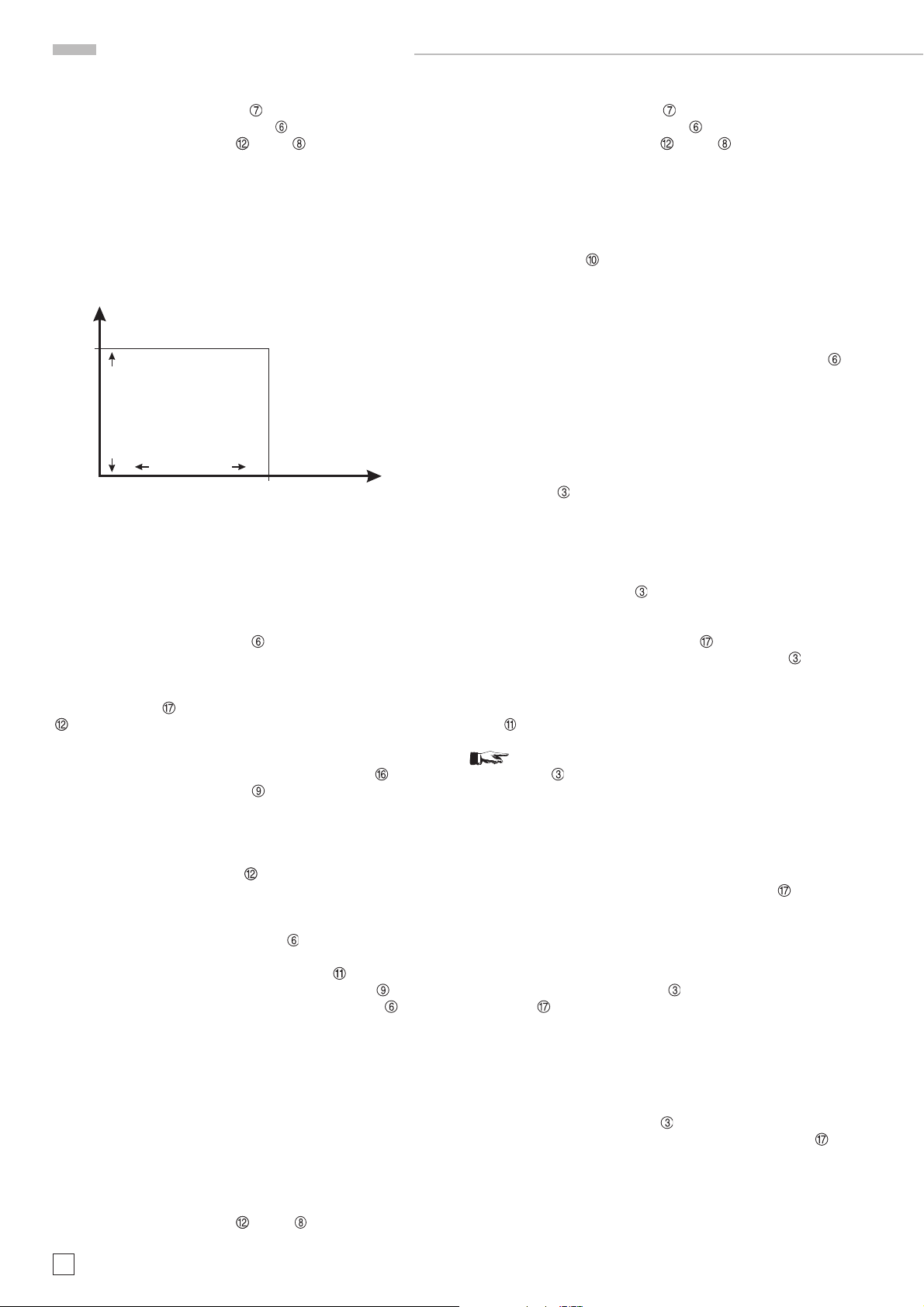

Wie die Skizze verdeutlicht, bleibt die Ausgangsspannung Uout
unverändert und der Wert für Iout wird immer größer (Bereich
der Spannungsregelung). Wird nun der eingestellte Strom-
wert Imax erreicht, setzt die Stromregelung ein. Das bedeutet,
dass trotz zunehmender Belastung der Wert Imax nicht größer
wird. Stattdessen wird die Spannung Uout immer kleiner. Im
Kurzschlussfall fast 0 Volt. Der fließende Strom bleibt jedoch
auf Imax begrenzt. Wurde der eingestellte Maximalstrom er-
reicht, leuchtet die LIMIT-LED und signalisiert damit die
Stromregelung.
Der Grenzstrom der Kanäle I – IV kann sowohl mit dem jewei-
ligen Drehgeber als auch mit der numerischen Tastatur
eingegeben werden:
Soll der Grenzstrom eines Kanals mit Hilfe des entsprechen-
den Drehgebers eingestellt werden, muss die A-LED leuch-
ten. Durch Drücken der A-Taste gelangt man in diesen Ein-
stellmodus. Durch Rechtsdrehen des Drehgebers wird der
Grenzstrom erhöht, durch Linksdrehen verringert. Je größer
die Drehgeschwindigkeit ist, umso größer ist auch die Verän-
derung des Wertes pro Knopfumdrehung.
Wird die numerische Tastatur zum Einstellen benutzt, er-
folgt die Änderung des Grenzstroms für alle ausgewählten
Kanäle. Somit können mehrere Kanäle gleichzeitig verändert
werden. Nachdem die zu ändernden Kanäle ausgewählt wur-
den (die entsprechenden CH.-LEDs blinken), ist der ge-
wünschte Grenzstrom einzugeben. Um die zuletzt eingege-
bene Ziffer zu löschen, muss die DEL-Taste betätigt wer-
den. Die Eingabe wird durch Drücken der A-Taste abge-
schlossen. Ist kein Kanal ausgewählt (alle CH.-LEDs aus),
erfolgt die Änderung für alle Kanäle.
Eingegebener Wert übernommener Wert
33mA
100 100 mA
0,3 300 mA
1,5 1,5 A
3,0 3,0 A
3000 3,0 A
Beispiele:
Einstellen der Strombegrenzung aller Kanäle auf 2 Ampere:
– Drücken Sie die Tasten 2 und A
Einstellen der Kanäle I und III auf 0,1 Ampere:
– Drücken Sie die Taste SEL
– Drücken Sie die Tasten I und III
– Drücken Sie die Tasten 0,1 und A
Elektronische Sicherung
Um einen angeschlossenen empfindlichen Verbraucher im
Fehlerfall noch besser vor Schaden zu schützen, besitzt das
HM7044 eine elektronische Sicherung.
Mit der FUSE-Taste setzen und löschen Sie die Sicherung(en).
Mit dem Auswahlmodus können Sicherungen mehrerer Kanäle
zu- und abgeschaltet werden. Ist die Sicherung eines Kanals
zugeschaltet, so wird dieser Kanal innerhalb kürzester Zeit
ausgeschaltet, sobald der eingestellte Grenzstrom erreicht
wird. Wurde für einen oder mehrere Kanäle die elektronische
Sicherung aktiviert, leuchtet die entsprechende FUSE-LED .
Tracking-Funktion
Mit Hilfe der Tracking-Funktion können mehrere Kanäle mit-
einander verknüpft werden. Man kann sowohl die Spannung als
auch die elektronische Sicherung der Kanäle I – IV miteinander
verknüpfen. Um in den Tracking-Modus zu gelangen, muss die
TRACK.-Taste gedrückt werden. In den Displays der Kanäle
I – IV erscheinen nun statt der Sollwerte der Ausgangsspannung
und der Strombegrenzung jeweils eine Ziffer von 1 bis 4. Die 1.
Zeile bezieht sich auf die Kopplung der Spannungseinstellung,
die 2. Zeile auf die Kopplung der elektronischen Sicherung der
Kanäle I – IV. Den Tracking-Modus verlässt man durch erneutes
Drücken der TRACK.-Taste .
Die Tracking-Funktion ist erst dann aktiv, wenn zwei oder meh-
reren Kanälen die gleiche Nummer zugewiesen wurde. Die Zif-
fern können nur mit dem Drehgeber des entsprechenden
Kanals verändert werden. Leuchtet die TRACK.-LED , ist die
Tracking-Funktion aktiv. Um die Tracking-Funktion zu deakti-
vieren müssen alle Ziffern wieder zurückgestellt werden. Dies
geschieht automatisch, wenn man im Tracking-Modus die DEL-
Taste drückt.
STOP
Die Tracking-Funktion ist aktiv, wenn die TRACK.-
LED leuchtet.
Tracking - Spannung
Für die Kopplung der Einstellung der Spannungssollwerte ist die
1. Zeile des Displays relevant. Die Tracking-Funktion für die
Spannungseinstellung ist dann aktiv, wenn für mindestens 2
Kanäle die gleiche Zahl eingestellt wurde. Verändert man die
Spannung eines dieser Kanäle mit dem Drehgeber , werden
gleichzeitig die Spannungen der verknüpften Kanäle um den glei-
chen Betrag verändert.
Beispiel:
Tracking von Kanal I und II bzw. Kanal III und IV:
Drücken Sie die Taste TRACK. . Stellen Sie mit Hilfe der
Drehgeber eine der nachstehenden Ziffernfolgen ein:
Kanal I Kanal II Kanal III Kanal IV
1122
1133
2211
2 2 3 3 usw.
Drücken Sie die Taste TRACK. .
Verändern Sie die Spannungen mit Hilfe der Drehgeber .
Tracking – elektronische Sicherung
Tritt an einem Kanal Überstrom auf und ist für diesen Kanal
die elektronische Sicherung aktiviert, so werden alle Kanäle
abgeschaltet, die mit diesem Kanal verknüpft wurden.
Einstellung der Parameter
Iout
Uout
Uconst
Imax
Stromregelung
Spannungsregelung

11
Änderungen vorbehalten
Sind z.B. die Kanäle I, II und III mit einander verknüpft und nur
die elektronische Sicherung der Kanäle I und II aktiviert, so hat
eine Überschreitung des Grenzstroms (z.B. Kurzschluss) an Ka-
nal III keine Auswirkung auf die mit diesem Kanal verknüpften
Kanäle. Wird jedoch der Grenzstrom an Kanal I oder II erreicht,
so werden die Kanäle I, II und III abgeschaltet.
Anschließen der Last
Schließen Sie Ihre Last an den beiden Sicherheitsbuchsen
an. Benutzen Sie für den Anschluss 4 mm Bananenstecker.
STOP
Bitte beachten Sie die Polarität der Leistungsaus-
gänge: Die blaue Buchse ist der negative, die rote
Buchse der positive Anschluss.
Die schwarzen Buchsen sind SENSE-Eingänge. Mit den
beiden Senseleitungen lassen sich Spannungsabfälle auf den
Lastzuleitungen ausgleichen. Diesen Spannungsabfall gleicht
das HM7044 automatisch aus, so dass am Verbraucher die
tatsächlich eingestellte Spannung anliegt. Schließen Sie an
den SENSE-Eingängen zwei separate Messleitungen paral-
lel zu den Anschlussleitungen der Last an.
Parallel- und Serienbetrieb
Bedingung für diese Betriebsarten ist, dass die Netzgeräte
für den Parallelbetrieb und/oder Serienbetrieb dimensioniert
sind. Dies ist bei HAMEG Netzgeräten der Fall. Die Ausgangs-
spannungen, welche kombiniert werden sollen, sind in der
Regel voneinander unabhängig. Dabei können die Ausgänge
eines Netzgerätes und zusätzlich auch die Ausgänge eines
weiteren Netzgerätes miteinander verbunden werden.
Serienbetrieb
Anschließen der Last
Wie man sieht, addieren sich bei dieser Art der Verschaltung
die einzelnen Ausgangsspannungen. Die dabei entstehende
Gesamtspannung kann dabei leicht die Schutzkleinspannung
von 42 V überschreiten. Beachten Sie, dass in diesem Fall das
Berühren von spannungsführenden Teilen lebensgefährlich
ist. Es wird vorausgesetzt, dass nur Personen, welche ent-
sprechend ausgebildet und unterwiesen sind, die Netzgeräte
und die daran angeschlossenen Verbraucher bedienen. Es
fließt durch alle Ausgänge der selbe Strom.
Die Strombegrenzungen, der in Serie geschalteten Ausgän-
ge, sollten auf den gleichen Wert eingestellt sein. Geht ein
Ausgang in die Strombegrenzung, bricht ansonsten die
Gesamtspannung zusammen.
Parallelbetrieb
Ist es notwendig den Gesamtstrom zu vergrößern, werden die
Ausgänge der Netzgeräte parallel verschaltet. Die Ausgangs-
spannungen der einzelnen Ausgänge werden so genau wie
möglich auf den selben Spannungswert eingestellt. Es ist nicht
ungewöhnlich, dass bei dieser Betriebsart ein Spannungsaus-
gang bis an die Strombegrenzung belastet wird. Der andere
Spannungsausgang liefert dann den restlichen noch fehlen-
den Strom. Mit etwas Geschick lassen sich beide Ausgangs-
spannungen so einstellen, dass die Ausgangsströme jedes
Ausganges in etwa gleich groß sind. Dies ist empfehlenswert,
aber kein Muss. Der maximal mögliche Gesamtstrom ist die
Summe der Einzelströme der parallel geschalteten Quellen.
Beispiel:
Ein Verbraucher zieht an 12 V einen Strom von 3,7 A. Jeder Aus-
gang des HM7044 kann maximal 3 A liefern. Damit nun der Ver-
braucher mit dem HM7044 versorgt werden kann, sind die Aus-
gangsspannungen von zwei Kanälen auf 12 V einzustellen. Die
Strombegrenzungen dieser beiden Kanäle sind so einzustellen,
dass sie zusammen mindestens 3,7 A ergeben. Danach werden
die beiden blauen Sicherheitsbuchsen und die beiden roten
Sicherheitsbuchsen miteinander verbunden (Parallelschaltung).
Der Verbraucher wird an das Netzgerät angeschlossen und mit
der Taste OUTPUT die beiden parallelgeschalteten Eingänge
zugeschaltet. In der Regel geht ein Ausgang in die Strom-
begrenzung und liefert ca. 3 A. Der andere Ausgang funktioniert
normal und liefert die fehlenden 700 mA.
STOP
Achten Sie beim Parallelschalten von HAMEG
Netzgeräten mit Netzteilen anderer Hersteller
darauf, dass die Einzelströme der einzelnen
Quellen gleichmäßig verteilt sind. Es können bei
parallelgeschalteten Netzgeräten Ausgleichs-
ströme innerhalb der Netzgeräte fließen. HAMEG
Netzgeräte sind für Parallel- und Serienbetrieb
dimensioniert. Verwenden Sie Netzgeräte eines
anderen Herstellers als HAMEG, welche nicht
überlastsicher sind, können diese durch die
ungleiche Verteilung zerstört werden.

12 Änderungen vorbehalten
Aktivieren der Ausgänge
Aktivieren der Ausgänge
Bevor die Ausgangsspannungen aktiviert werden können,
müssen die gewünschten Kanäle freigegeben (enable) wer-
den. Befindet sich das HM7044 nicht im Auswahlmodus, wer-
den durch Drücken der CH.-Tasten I, II, III oder IV die ent-
sprechenden Kanäle freigeschaltet. Die entsprechende CH. -
LED leuchtet. Durch Drücken der OUTPUT-Taste wer-
den lediglich die freigegebenen Kanäle angeschaltet. Die OUT-
PUT-LED und die LEDs der freigegebenen Kanäle leuch-
ten. Auch während die Ausgänge aktiviert sind, können die
Kanäle durch Betätigen der CH.-Tasten I, II, III oder IV frei-
gegeben oder gesperrt werden. Durch erneutes Betätigen der
OUTPUT-Taste werden alle Ausgänge deaktiviert, die OUT-
PUT-LED ist aus.
Fernbedienung
Allgemein
Das HM7044 ist standardmäßig ab Werk mit einer seriellen
Schnittstelle ausgestattet. Optional kann eine USB-Schnitt-
stelle (HO870), IEEE-Schnittstelle (HO880) oder eine serielle
Schnittstelle (HO890), alle galvanisch getrennt, eingebaut
werden.
Die Übertragungsparameter der Schnittstelle sind 9600 Baud,
8 N 2, Befehlsabschluss CR (0x0D).
Nach jedem verarbeiteten Befehl antwortet das Gerät mit ei-
ner entsprechenden Rückantwort.
Befehlsreferenz
1. SELECT
Format: SEL(ECT) [1,2,3,4] [A(LL)] [N(ONE)] [?]
Auswählen von einem, mehreren oder allen Kanälen
Beispiele:
Befehl Rückantwort
Selektieren von Kanal 1 und 2
SEL 1,2 channel 1,2 selected
Abfrage der Selektion
SEL? channel 1,2 selected
Alle Kanäle auswählen
SEL ALL channel 1,2,3,4 selected
Selektion löschen
SEL NONE unselected
2. SET
Format: SET value [V] [A]
Einstellen der Parameter V bzw. A der zuvor ausgewähl-
ten Kanäle. Wurde kein Kanal gewählt, erfolgt die Ände-
rung automatisch bei allen Kanälen.
Beispiel:
Befehl Rückantwort
Kanäle I und II auf 12.1V / 2.1A setzen:
SEL 1,2 channel 1,2 selected
SET 12.1 V channel 1,2 set to 12.10 V
SET 2.1 A channel 1,2 set to 2.100 A
3. FUSE
FORMAT F(USE) [(1)(2)(3)(4)] [ON] [OFF]
Aktivieren der Stromsicherung für zuvor ausgewählte Ka-
näle. Wurde kein Kanal gewählt, erfolgt die Aktivierung bei
allen Kanälen. Die Stromsicherungen können für bis zu 4
Kanäle miteinander gekoppelt werden.
Beispiel:
Befehl Rückantwort
Stromsicherung für Kanäle I und II setzen
SEL 1,2 channel 1,2 selected
FUSE ON channel 1,2 fuse aktivated
Koppeln der Sicherungen der Kanäle I und IV bzw. II und III:
FUSE 1,2,2,1 fuse set to 1,2,2,1
4. READ
Format: READ (READOUT/READVALUES)
Dieser Befehl liest die aktuellen Werte und Zustände zu
den einzelnen Kanälen.
Die Antwort auf diesen Befehl setzt sich zusammen aus
den eingestellten Spannungen, der eingestellten Grenz-
ströme und den Zuständen der Kanäle I und IV.
Beispiel:
Befehl: READ
Rückantwort: 00.01V 12.00V 13.22V 14.70V; 2.787A 0.000A
0.000A 3.000A; CC–1 CV–2 CV F3 OFF F4
d.h.
Kanal I: 0.01 V, 2.787 A, CC, Stromsicherung 1
Kanal II: 12.00 V, 0.000A, CV, Stromsicherung 2
Kanal III: 13.22V, 0.000 A, F3, OFF
Kanal IV: 14.70 V, 3.000 A, F4
OFF: Der Kanal ist abgeschaltet
CV: Der Kanal ist in der Spannungsregelung
(constant voltage)
CC: Der Kanal ist in der Stromregelung (constant
current)
F/–: F = Sicherung ist aktiv
– = Sicherung ist inaktiv
1,2,3,4: Kennziffern der Stromsicherung
5. LOCK
Format: LOCK [ON] [OFF]
Manuelle Eingabe am Gerät sperren / freigeben
Wenn die Tastatur gesperrt ist, blinkt die PROG.-LED
am Gerät.
Beispiel:
Befehl Rückantwort
LOCK ON keyboard locked
LOCK OFF keyboard unlocked
6. ON
Format: ON
Aktiviert die zuvor ausgewählten Kanäle. Wurde kein Ka-
nal gewählt, erfolgt die Aktivierung bei allen Kanälen.
Es liegt ein Signal an den Ausgangsbuchsen zu erhalten,
muss der ENABLE OUTPUT–Befehl gesendet werden.

13
Änderungen vorbehalten
Fernbedienung
Beispiel:
Befehl Rückantwort
SEL 1 channel 1 selected
ON channel 1 on
7. OFF
Format: OFF
Deaktiviert die zuvor ausgewählten Kanäle. Wurde kein
Kanal gewählt, erfolgt die Deaktivierung bei allen Kanä-
len.
Beispiel:
Befehl Rückantwort
SEL ALL channel 1,2,3,4 selected
ON channel 1,2,3,4 on
8. ENABLE OUTPUT
Format: EN(ABLE OUTPUT)
Schaltet alle mit dem ON–Befehl aktivierten Kanäle ein
(entspricht der OUTPUT-Taste ).
Beispiel:
Befehl Rückantwort
ENABLE OUTPUT output enabled
EN output enabled
9. DISABLE OUTPUT
Format: DIS(ABLE OUTPUT)
Schaltet alle mit dem OFF-Befehl deaktivierten Kanäle aus
(entspricht der OUTPUT-Taste ).
Beispiel:
Befehl Rückantwort
DISABLE OUTPUT output disabled
DIS output disabled

14 Subject to change without notice
KONFORMITÄTSERKLÄRUNG
DECLARATION OF CONFORMITY
DECLARATION DE CONFORMITE
DECLARACIÓN DE CONFORMIDAD
Hersteller / Manufacturer / Fabricant / Fabricante:
HAMEG Instruments GmbH · Industriestraße 6 · D-63533 Mainhausen
Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt
The HAMEG Instruments GmbH herewith declares conformity of the product
HAMEG Instruments GmbH déclare la conformite du produit
HAMEG Instruments GmbH certifica la conformidad para el producto
Bezeichnung / Product name / Programmierbares-Netzgerät
Designation / Descripción: Progammable Power Supply
Alimentation programmable
Alimentación programable
Typ / Type / Type / Tipo: HM7044
mit / with / avec / con:
Optionen / Options / Options / Opciónes: –
mit den folgenden Bestimmungen / with applicable regulations /
avec les directives suivantes / con las siguientes directivas:
EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG
EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC
Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE
Directiva EMC 89/336/CEE enmendada por 91/263/CEE, 92/31/CEE
Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG
Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC
Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE
Directiva de equipos de baja tensión 73/23/CEE enmendada por 93/68/EWG
Angewendete harmonisierte Normen / Harmonized standards applied /
Normes harmonisées utilisées / Normas armonizadas utilizadas:
Sicherheit / Safety / Sécurité / Seguridad:
EN 61010-1: 1993 / IEC (CEI) 1010-1: 1990 A 1: 1992 / VDE 0411: 1994
Überspannungskategorie / Overvoltage category / Catégorie de surtension /
Categoría de sobretensión: II
Verschmutzungsgrad / Degree of pollution / Degré de pollution / Nivel de
polución: 2
Elektromagnetische Verträglichkeit / Electromagnetic compatibility /
Compatibilité électromagnétique / Compatibilidad electromagnética:
EN 61326-1/A1: Störaussendung / Radiation / Emission: Tabelle / table / tableau
4; Klasse / Class / Classe / classe B. Störfestigkeit / Immunity / Imunitee /
inmunidad: Tabelle / table / tableau / tabla A1.
EN 61000-3-2/A14: Oberschwingungsströme / Harmonic current emissions /
Émissions de courant harmonique / emisión de corrientes armónicas: Klasse /
Class / Classe / clase D.
EN 61000-3-3: Spannungsschwankungen u. Flicker / Voltage fluctuations and
flicker / Fluctuations de tension et du flicker / fluctuaciones de tensión y flicker.
Datum / Date / Date / Fecha
15.09.2004
Unterschrift / Signature / Signatur / Signatura
G. Hübenett
Product Manager
General remarks regarding the CE marking
General information regarding the CE marking
HAMEG instruments fulfill the regulations of the EMC directive. The conformity
test made by HAMEG is based on the actual generic- and product standards. In
cases where different limit values are applicable, HAMEG applies the severer
standard. For emission the limits for residential, commercial and light industry
are applied. Regarding the immunity (susceptibility) the limits for industrial
environment have been used.
The measuring- and data lines of the instrument have much influence on
emmission and immunity and therefore on meeting the acceptance limits. For
different applications the lines and/or cables used may be different. For
measurement operation the following hints and conditions regarding emission
and immunity should be observed:
1. Data cables
For the connection between instruments resp. their interfaces and external
devices, (computer, printer etc.) sufficiently screened cables must be used.
Without a special instruction in the manual for a reduced cable length, the
maximum cable length of a dataline must be less than 3 meters and not be
used outside buildings. If an interface has several connectors only one
connector must have a connection to a cable.
Basically interconnections must have a double screening. For IEEE-bus
purposes the double screened cables HZ72S and HZ72L from HAMEG are
suitable.
2. Signal cables
Basically test leads for signal interconnection between test point and
instrument should be as short as possible. Without instruction in the manual
for a shorter length, signal lines must be less than 3 meters and not be used
outside buildings.
Signal lines must screened (coaxial cable - RG58/U). A proper ground
connection is required. In combination with signal generators double screened
cables (RG223/U, RG214/U) must be used.
3. Influence on measuring instruments.
Under the presence of strong high frequency electric or magnetic fields, even
with careful setup of the measuring equipment an influence of such signals is
unavoidable.
This will not cause damage or put the instrument out of operation. Small
deviations of the measuring value (reading) exceeding the instruments
specifications may result from such conditions in individual cases.
HAMEG Instruments GmbH

15
Subject to change without notice
Deutsch 2
English
General remarks regarding the CE marking 14
Pogrammable Power Supply HM7044 16
Specifications 17
Important hints 18
Used symbols 18
Unpacking 18
Positioning 18
Transport 18
Storage 18
Safety instructions 18
Proper operating conditions 18
Warranty and repair 19
Maintenance 19
Mains voltage 19
Changing the line fuse 19
Operating controls 20
Introduction to the operation of HM7044 21
First time operation 21
Power on 21
Setting the parameters 21
1. Selecting the channels 21
2. Setting of the nominal value of the output voltage 21
3. Setting of the current limit 22
Electronic fuse 22
Tracking function 22
Connecting the load 23
Parallel and series operation 23
Activating the outputs 23
Remote Control 24
General 24
Command reference 24
Table of content

Quadruple High-Performance
Power Supply
HM7044
4x 0-32 V 0-3 A
Up to 384 W output power; pre-regulation with DC DC
converter ensures low dissipated power
4-digit displays for current and voltage
Display resolution 10 mV 1 mA
Linear inline regulator with low residual ripple
Tracking mode for all outputs
Adjustable current limiting and electronic fuse for each output
SENSE lines for each output
Temperature-controlled fan
Silicone test cable HZ10

7-segment displays
Eight displays, 4-digit voltage and current display
LED indicators
Output activated, current limit activated, fuse activated
3 LEDs per output)
Interface
Serial RS-232 interface for connection to PC
Command - processing time: 100 ms until output voltage reaches
the digitally transmitted level
General information
Interior resistance
static: typ. 2.5 mΩ
dynamic: typ. 150 mΩ
10 90 % load settling time constant voltage ± 100 mV):
≤2.5 ms
Stability: 0.1 mV at line voltage variation of up to
±10% at ‹ 80 W per output
Temperature coefficient: 100ppm/C°
Overcurrent cut-off time › 3 A to 0 A): ‹ 50 µs
DC floating outputs: max. ±150 V to chassis ground
Safety class: Safety class I EN61010-1)
Power supply: 115/230 V~ ± 10 %, 50-60 Hz
Power consumption: max. 530 W at 384 W power output
Operating temperature: +10°C to +40°C
Max. relative humidity: 10-90 % without condensation)
Dimensions (W x H x D): 285 x 125 x 380 mm
Weight: approx. 8.5 kg
Quadruple High-Performance Power Supply H 7044
Valid at 23 °C after a 30 minute warm-up period
Identical specifications for outputs I, II, III and IV
Constant voltage source
Voltage setting: 0-32 V DC
Resolution: 10 mV, 4-digit display
Setting accuracy: ± 5 Digit
Ripple and noise: ‹1mV
rms voltage regulation
Current setting: 5mA-3A
Resolution: 1 mA, 4-digit display
Setting accuracy: ± 8 digit
Ripple and noise: ‹1mV
rms/ 100 µA current regulation
Parallel operating mode
Output voltage: 32 V max.
Output current: 12 A max. with four outputs
Output power: 384 W max.
Serial operating mode
Output voltage: 128 V max. with four outputs
Output current: 3 A max.
Output power: 384 W max.
Tracking mode
Voltage tracking with up to 4 outputs
Electronic fuse
Current setting: 5 mA-3 A; fuse selectable for each output
Number of fuses: 4
Programmable output deactivation
On overcurrent at one output, up to four outputs can be disconnected
from load.
Output deactivation
All outputs can be activated/deactivated separately or together by
pressing a key.
Accessories supplied: Operator’s Manual and power cable
Optional accessories: HZ10 Silicone test leads
HM7044E/310505/ce · Subject to alterations · © HAMEG Instruments GmbH · ® Registered Trademark · DQS-certified in accordance with DIN EN ISO 9001:2000, Reg.-No.: DE-071040 QM
HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel [phone] · Fax [phone] · www.hameg.com · [e-mail]
A Rohde & Schwarz Company
www.hameg.com

18 Subject to change without notice
picture 3
picture 2
picture 1
Important hints
(1) (2) (3) (4) (5)
Symbols
Symbol 1: Attention, please consult manual
Symbol 2: Danger! High voltage!
Symbol 3: Ground connection
Symbol 4: Important note
Symbol 5: Stop! Possible instrument damage!
Unpacking
Please check for completeness of parts while unpacking. Also
check for any mechanical damage or loose parts. In case of
transport damage inform the supplier immediately and do not
operate the instrument.
Positioning
Two positions are possible: According to picture 1 the front
feet are used to lift the instrument so its front points slightly
upward. (Appr. 10 degrees)
If the feet are not used (picture 2) the instrument can be
combined with many other HAMEG instruments.
In case several instruments are stacked (picture 3) the feet
rest in the recesses of the instrument below so the instru-
ments can not be inadvertently moved. Please do not stack
more than 3 instruments. A higher stack will become unstable,
also heat dissipation may be impaired.
Transport
Please keep the carton in case the instrument may require
later shipment for repair. Losses and damages during
transport as a result of improper packaging are excluded from
warranty!
Storage
Dry indoors storage is required. After exposure to extreme
temperatures 2 h should held off on turning the instrument on.
Safety instructions
The instrument conforms to VDE 0411/1 safety standards
applicable to measuring instruments and left the factory in
proper condition according to this standard. Hence it conforms
also to the European standard EN 61010-1 resp. to the inter-
national standard IEC 61010-1. Please observe all warnings
in this manual in order to preserve safety and guarantee
operation without any danger to the operator. According to
safety class 1 requirements all parts of the housing and the
chassis are connected to the safety ground terminal of the
power connector. For safety reasons the instrument must only
be operated from 3 terminal power connectors or via isolation
transformers. In case of doubt the power connector should
be checked according to DIN VDE 0100/610.
Do not disconnect the safety ground either inside
or outside of the instrument!
– The line voltage of the instrument must correspond to the
line voltage used.
– Opening of the instrument is allowed only to qualified
personnel
– Prior to opening the instrument must be disconnected from
the line and all other inputs/outputs.
In any of the following cases the instrument must be taken
out of service and locked away from unauthorized use:
– Visible damages
– Damage to the power cord
– Damage to the fuse holder
– Loose parts
– No operation
– After longterm storage in an inappropriate environment ,
e.g. open air or high humidity.
– Excessive transport stress
Exceeding 42 V
By series connecting all outputs the 42 V limit can
be exceeded which means that touching live parts
may incur danger of life! It is assumed that only
qualified and extensively instructed personnel are
allowed to operate this instrument and/or the
loads connected to it.
Proper operating conditions
The instruments are destined for use in dry clean rooms. Ope-
ration in an environment with high dust content, high humidity,
danger of explosion or chemical vapors is prohibited. Opera-
ting temperature is 0 ... +40 degrees C. Storage or transport
limits are –10 ... +70 degrees C. In case of condensation 2
hours are to be allowed for drying prior to operation. For safety
reasons operation is only allowed from 3 terminal connectors
with a safety ground connection or via isolation transformers
of class 2. The instrument may be used in any position,
STOP
STOP
STOP
Important hints

19
Subject to change without notice
however, sufficient ventilation must be assured as convection
cooling is used. For continuous operation prefer a horizontal
or slightly upward position using the feet.
STOP
Do not cover either the holes of the case nor the
cooling fins.
Specifications with tolerances are valid after a 30 minute
warm-up period and at 23 degrees C. Specifications without
tolerances are typical values of an average instrument.
Warranty and Repair
HAMEG instruments are subject to a strict quality control. All
instruments are burned in for 10 hrs prior to shipment. By
intermittent operation almost all early failures are detected.
After burn-in a thorough test of all functions and of quality is
run, all specifications and operating modes are checked.
In case of reclamations during the two years warranty period
please contact the dealer from whom you purchased your
HAMEG instrument. Customers from the Federal Republic of
Germany may directly contact HAMEG for warranty processing
in order to speed up the procedure.
The proceeding of repairs during the warranty period is subject
to our terms of warranty which are available on our web-site
(http://www.hameg.com). Even after expiry of the warranty
period please do not hesitate to contact our HAMEG customer
service for repairs and spare parts.
Return Material Authorization (RMA):
Before sending back your instrument to HAMEG do apply for
a RMA number either by fax or on the Internet: http://
www.hameg.de.
If you do not have suitable packaging for the in-strument on
hand please contact the HAMAG sales department (Tel.: +49
(0) 6182/800 300, E-mail: [email protected]) to order an
empty original cardboard box.
Maintenance
The instrument does not require any maintenance. Dirt may
be removed by a soft moist cloth, if necessary adding a mild
detergent. (Water and 1 %.) Grease may be removed with
benzine (petrol ether). Displays and windows may only be
cleaned with a moist cloth.
Do not use alcohol, solvents or paste. Under no
circumstances any fluid should be allowed to get
into the instrument. If other cleaning fluids are
used damage to the lacquered or plastic surfaces
is possible.
Mains voltage
A main voltage of 115V and 230V can be chosen. Please check
whether the mains voltage used corresponds with the voltage
indicated by the mains voltage selector on the rear panel. If
not, the voltage has to be changed. In this case the line fuse
has to be changed, too.
Please note:
After changing the main voltage, the line fuse has
to be changed. Otherwise the instrument may be
destroyed.
STOP
STOP
Changing the line fuse
The fuses are accessible from the outside and contained in
the line voltage connector housing. Before changing a fuse
disconnect the instrument from the line, the line cord must
be removed. Check fuse holder and line cord for any damages.
Use a suitable screw driver of appr. 2 mm to depress the
plastic fuse holder releases on both sides, the housing is
marked where the screw driver should be applied. After its
release the fuse holder will come out by itself pushed forward
by springs. The fuses can then be exchanged, please take care
not to bend the contact springs. Reinsertion of the fuse hol-
der is only possible in one position and by pressing against
the springs until the locks engage.
It is forbidden to repair defective fuses or to bridge
them by any means. Any damage caused this way will
void the warranty.
Important hints
Types of fuses:
Size 5 x 20 mm; 250V~,
IEC 60127-2/5
EN 60127-2/5
Line voltage Correct fuse type
230 V 2 x 5 A slow blow
115 V 2 x 10 A slow blow
STOP
STOP
STOP
STOP

20 Subject to change without notice
Operating Controls
Frontpanel
Power-Button and POWER-LED
Power button withLED; power receptacle on the back panel
OUTPUT (Button and LED)
Button for activation of the outputs
TRACK. (Button and LED)
Button for activation of the TRACK.-function
PROG. (Button and LED)
LED blinks: all buttons are locked (in REMOTE mode)
LED glows: the automatic termination of the selection
mode is disabled
Channel buttons I,II III, IV
Selection of one channel, of several or of no channels
CH.- , LIMIT- , FUSE- LEDs
Indication of the operation mode of individual channels
SEL-Button (SELECT)
Button for activation the channel selection mode
V-Button
Key for activating the voltage setting mode and for
termination of voltage setting, if the numeric keypad is
used.
A-Button
Key for activating the current limit setting mode and for
termination of current limit setting, if the numeric keypad
is used.
FUSE-Button
Button for activation of the electronic fuse
Operating Controls
DEL-Button (DELETE)
Erasure of entered figures or abortion of an entry without
acception of the changes
Numeric keypad
Keypad for entry of parameters of the selected channels
Operating controls of the channels I - IV
Voltage display (7-Segment LEDs)
4 digit display, resolution 10 mV
Current display (7-Segment LEDs)
4 digit display, resolution 1 mA
V-LED
Indicates, that the voltage can be changed by the rotary
control of the channel.
A-LED
Indicates, that the current limit can be changed by the
rotary control of the channel.
Rotary Control
Rotary control for adjustment of the desired value of voltage
and current limit.
SENSE-Terminals
4 mm safety terminals
OUTPUT-Terminals
4 mm safety terminals
Rearpanel
Interface
Interface-slot (RS-232 in quantity)
Voltage selector
Power receptacle with line fuse
