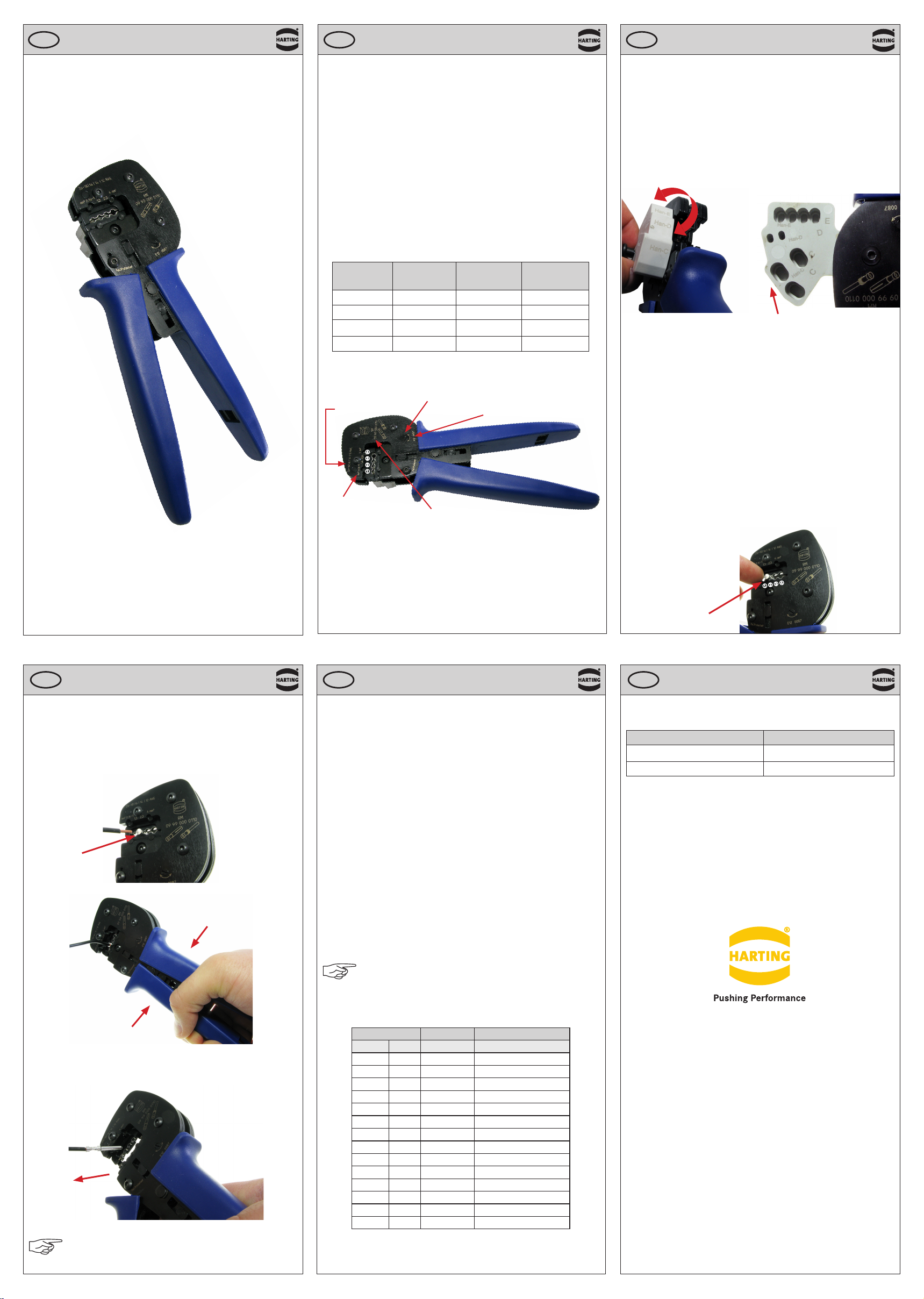

HARTING Crimp Tool
09 99 000 0110
HARTING Electric GmbH & Co. KG
Wilhelm-Harting-Straße 1
D-32339 Espelkamp
Phone: [phone]
Fax: [phone]
Internet: www.HARTING.com
E-Mail: [email protected]
GB GB GB
All data is given in good faith and is correct at the time of printing
HARTING reserves the right to modify the designs.
The HARTING Crimp tool 09 99 000 0110 is designed to crimp solid
turned HARTING Han D®, Han E®, Han®C and Han-Yellock®male and
female contacts, wire gauge 0.14 - 4 mm² (AWG 26 - AWG 12).
The crimp tool is equipped with a mounted multi-functional locator.
By turning the locator the specied Han®contact can be chosen.
Series Wire gauge
(mm²)
Wire gauge
(AWG)
Stripping
length (mm)
Han D®0.14 - 1.5 AWG 26 - 16 8.0
Han E®0.5 - 2.5 AWG 20 - 14 7.5
Han®C 1.5 - 4.0 AWG 16 - 12 9.5
Han-Yellock®0.5 - 2.5 AWG 20 - 14 6.5
Identication
Part Number
Identication Crimp
prole in mm²
Manufacturing code
Unlocking Screw
①0.14 -1 mm² (AWG 26 - 18) Han D®, Han E®, Han-Yellock®
②1.5 mm² (AWG 16) Han D®, Han E®, Han®C, Han-Yellock®
③2.5 mm² (AWG 14) Han E®, Han®C, Han-Yellock®
④4.0 mm² (AWG 12) Han E®, Han®C, Han-Yellock®
Locator
The locator ensures that the crimp contact is terminated in the proper
position (crimp zone).
The moveable multi-functional locator has several markings which
are the indicators for the relevant Han®contact type. Depending on
which contact type to be terminated it can be turned to the designated
position.
HARTING Crimp Tool 09 99 000 0110 HARTING Crimp Tool 09 99 000 0110
Handling Instructions HARTING Crimp Tool 09 99 000 0110
HARTING Crimp Tool 09 99 000 0110
Products included with tool:
• HARTING Crimp Tool (inclusive mounted locator)
• Instructions for use
The following crimp contacts / wire gauge sizes can be handled.
Crimp proles:
HARTING Crimp Tool 09 99 000 0110 HARTING Crimp Tool 09 99 000 0110 HARTING Crimp Tool 09 99 000 0110
Crimp Process
1.) Turn the locator to the designated position and insert the crimp
contact into the correct cavity until it comes to a stop within the
locator.
Start the crimping process by gently pressing the handles of the
crimp tool, this will grip the contact rmly before insertion of
the wire.
Locator (crimp tool is turned)
①Wire gauge 0.14 - 1 mm² (AWG 26 - 18) Han D®,
Han E®, Han-Yellock®
②Wire gauge 1.5 mm² (AWG 16) Han D®, Han E®,
Han®C, Han-Yellock®
③Wire gauge 2.5 mm² (AWG 14) Han E®, Han®C,
Han-Yellock®
④Wire gauge 4.0 mm² (AWG 12) Han E®, Han®C,
Han-Yellock®
Identication Crimp
prole in AWG
Identication Part Number
Spare Locator for D/E/C contacts 09 99 000 0376
Han-Yellock®Locator 09 99 000 0341
Accessories:
2.) Insert the stripped wire into the contact and crimp by closing the
handles until the controlled cycle mechanism release.
Ratchet Mechanism:
In order to ensure a consistent crimp quality, the tool is equipped with a
releaseable safety catch.
● It prevents the tool from closing before the crimping jaws are fully
opened
● It prevents the tool from opening before the crimp cycle mechanism
and release the tool.
Early Release:
In case of an operating error it is possible to stop the controlled cycle
mechanism and open the tool
Proceed as follows:
● Relieve ratchet
● Turrn the unlocking screw (located above the manufacturing code)
left or right until the crimp tool releases the contact.
In case of an incorrect crimp insertion the damage to the crimp jaws
be prevented
HINT:
Do not use force to open or close the tool;
lubricate all pins, pivot points and bearing surfaces!
3.) Upon relase, the handles will open automatically and the crimped
contact can be removed.
When using HARTING crimp tool and subject to the use in
an approved manner the tool will comply with the required
extraction force acc. to DIN IEC 60 352-2, A2.
Tensile strength of crimped connections acc. DIN IEC 60 352-2, A2
It is recommended to check the quality
visually after every crimp process.
Wire gauge Tensil
strength Han®Contact
mm² AWG N
0.14 26 18 D
0.22 24 28 D
0.25 32 D
0.32 22 40 D
0.50 20 60 D E Yellock
0.75 85 D E Yellock
0.82 18 90 D E Yellock
1.00 108 D E Yellock
1.30 16 135 D E Yellock
1.50 150 D E Yellock C
2.10 14 200 E Yellock C
2.50 230 E Yellock C
3.30 12 275 E Yellock C
4.00 310 E Yellock C

④
③
②
①
w
2012-07-09
2 3
5
4
① ② ③ ④
09 99 000 0110 / 99.00
Mit der HARTING Crimpzange 09 99 000 0110 können gedrehte
HARTING Stift- und Buchsenkontakte, Querschnittsbereich
0,14 - 4mm² (AWG 26 - AWG 12), der Baureihen Han D®, Han E®,
Han®C und Han-Yellock® verarbeitet werden.
Zur Verarbeitung dieser Kontakte ist das Werkzeug mit einem montier-
ten, drehbaren Positionierer ausgestattet, der eine einfache und
sichere Handhabung ermöglicht.
Baureihe Leiterquer-
schnitt (mm²)
Leiterquer-
schnitt (AWG)
Abisolierlänge
(mm)
Han D®0,14 - 1,5 AWG 26 - 16 8,0
Han E®0,5 - 2,5 AWG 20 - 14 7,5
Han®C 1,5 - 4,0 AWG 16 - 12 9,5
Han-Yellock®0,5 - 2,5 AWG 20 - 14 6,5
Aufbau des Werkzeuges
Artikelnummer
Kennzeichnung
Crimpprol in mm²
Fertigungscode
Entriegelungsschraube
①0,14 -1 mm² (AWG 26 - 18) Han D®, Han E®, Han-Yellock®
②1,5 mm² (AWG 16) Han D®, Han E®, Han®C, Han-Yellock®
③2,5 mm² (AWG 14) Han E®, Han®C, Han-Yellock®
④4,0 mm² (AWG 12) Han E®, Han®C, Han-Yellock®
Positionierer
Der drehbare Positionierer ist kontakspezisch anwendbar und für
den jeweiligen Kontakttyp gekennzeichnet. Der Positionierer stellt
sicher, dass der Crimpkontakt in der korrekten Position (Crimpzone)
verarbeitet wird.
Durch Drehen des Positionierers wird der zu verarbeitende Han®
Kontakt ausgewählt.
HARTING Crimpzange 09 99 000 0110
DE
Bedienungsanleitung
DE HARTING Crimpzange 09 99 000 0110
DE
HARTING Crimpzange
09 99 000 0110
Bedienungsanleitung HARTING Crimpzange 09 99 000 0110
HARTING Crimpzange 09 99 000 0110
Lieferumfang:
• HARTING Crimpzange (inkl. montiertem Positionierer)
• Bedienungsanleitung
Folgende Kontakte / Querschnittsgrößen können mit diesem Werkzeug
verarbeitet werden:
Crimpprole:
HARTING Electric GmbH & Co. KG
Wilhelm-Harting-Straße 1
D-32339 Espelkamp
Tel.: [phone]
Fax: [phone]
Internet: www.HARTING.com
E-Mail: [email protected]
HARTING Crimpzange 09 99 000 0110
DE HARTING Crimpzange 09 99 000 0110 DE HARTING Crimpzange 09 99 000 0110 DE
Alle Angaben entsprechen dem Stand der Entwicklung zur Zeit der
Drucklegung und sind daher unverbindlich.
HARTING behält sich vor, jederzeit und ohne Angaben von
Gründen Änderungen vorzunehmen.
Crimpvorgang
1.) Drehen Sie den Positionierer in die gewünschte Position und
legen Sie den Crimpkontakt in das vorgesehene Crimpprol.
Durch den Positionierer liegt der Crimpkontakt automatisch in der
optimalen Crimpposition.
Arretieren Sie den Kontakt durch leichtes Zusammendrücken der
Werkzeugschenkel.
Positionierer (zur Ansicht gedreht)
①Kabelquerschnitt 0,14 - 1 mm² (AWG 26 - 18) Han D®,
Han E®, Han-Yellock®
②Kabelquerschnitt 1,5 mm² (AWG 16) Han D®, Han E®,
Han®C, Han-Yellock®
③Kabelquerschnitt 2,5 mm² (AWG 14) Han E®, Han®C,
Han-Yellock®
④Kabelquerschnitt 4,0 mm² (AWG 12) Han E®, Han®C,
Han-Yellock®
Kennzeichnung
Crimpprol in AWG
Bezeichnung Bestell-Nummer
Ersatz Positionierer D/E/C 09 99 000 0376
Han-Yellock® Positionierer 09 99 000 0341
Zubehör:
2.) Führen Sie den korrekt abisolierten Leiter in den Kontakt ein und
Crimpen durch Zusammendrücken der Werkzeugschenkel, bis
sich die Crimpzange von alleine wieder öffnet.
Rastung:
Um eine gleichbleibende Crimpqualität an allen Kontakten zu gewähr-
leisten, ist die Crimpzange mit einer Sperre versehen.
●Sie lässt ein Schließen der Zange nicht zu, bevor die Crimpbacken
nicht ganz geöffnet sind
●Sie verhindert ein vorzeitiges Öffnen der Zange bei eingeleitetem
Crimpvorgang
Vorzeitige Entriegelung:
Eine vorzeitige Entriegelung kann grundsätzlich nach einer Fehlbedie-
nung vorgenommen werden.
Folgende Vorgehensweise ist hier zu beachten:
● Rasteinheit durch leichtes Zusammendrücken der Griffe entlasten
● Bewegen Sie die Entriegelungsschraube (bendet sich oberhalb des
Fertigungscodes) nach links bzw. rechts bis das Werkzeug den
Kontakt freigibt. Bei falschem Einsatz des Crimpkontaktes im Crimp-
prol wird somit eine Beschädigung vermieden.
HINWEIS:
Crimpzange nicht mit Gewalt öffnen und
schließen - bewegliche Teile bei Bedarf ölen!
3.) Entnehmen Sie den angecrimpten Kontakt
Bei sachgerechter Anwendung der HARTING Crimpzange werden
die geforderten Ausziehkräfte nach DIN IEC 60 352-2, A2 eingehal-
ten.
Ausziehkräfte von Crimpverbindungen, gemäss DIN IEC 60 352-2, A2
Nach jedem Crimpvorgang wird eine
Sichtprüfung empfohlen
Leiterquerschnitt Ausziehkraft Han®Kontakte
mm² AWG N
0,14 26 18 D
0,22 24 28 D
0,25 32 D
0,32 22 40 D
0,50 20 60 D E Yellock
0,75 85 D E Yellock
0,82 18 90 D E Yellock
1,00 108 D E Yellock
1,30 16 135 D E Yellock
1,50 150 D E Yellock C
2,10 14 200 E Yellock C
2,50 230 E Yellock C
3,30 12 275 E Yellock C
4,00 310 E Yellock C
