HASE EVO User manual

EVO / KROSS
Gebrauchsanleitung
User´s Manual
EVO/KROSS 06/15 DE-EN

1
2
3
4
5
6
7
9
10 8
EVO / KROSS
EVO / KROSS 06/15 www.hasebikes.com

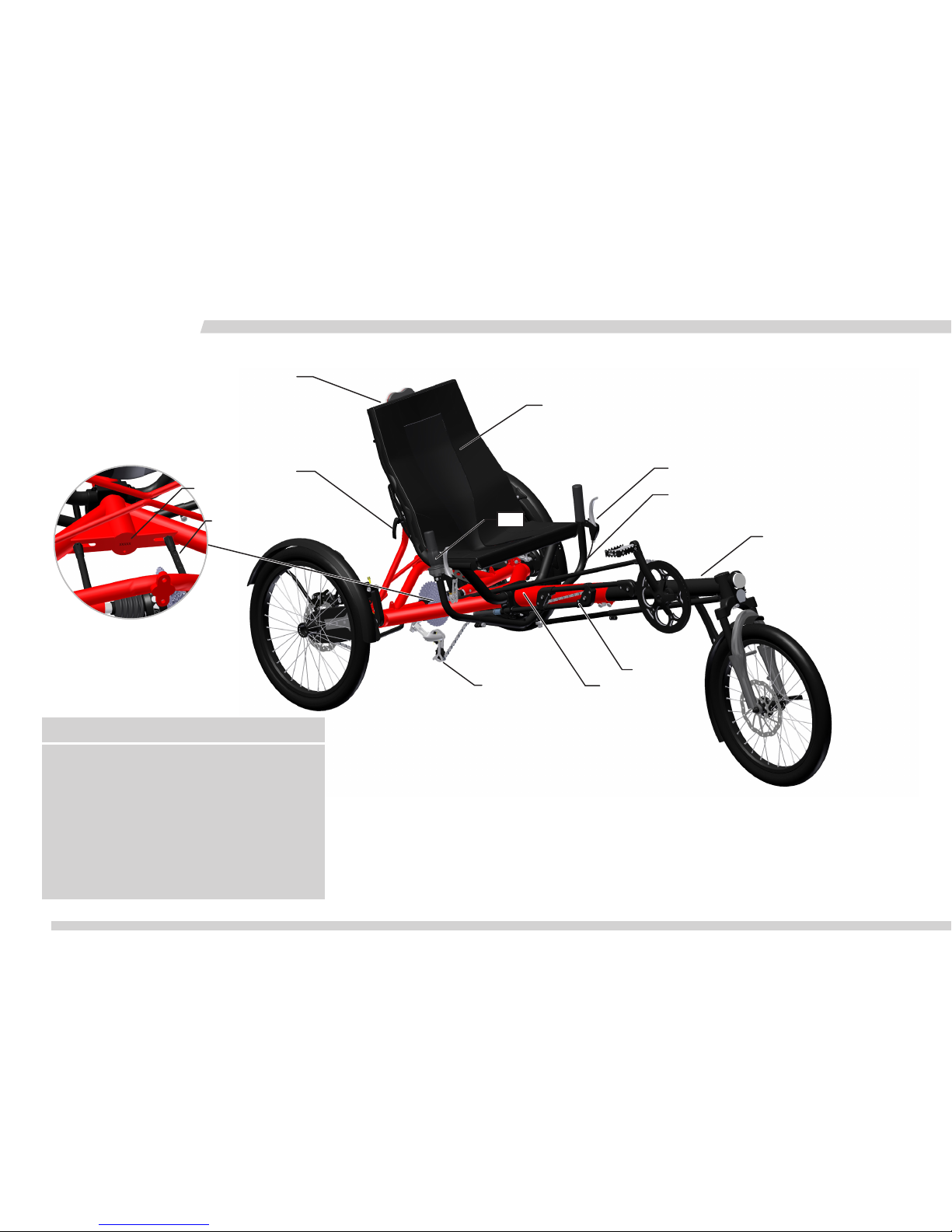

Komponenten:
1. Hauptrahmen
2. Rahmenschnellverstellung
3. Vorbau
4. Kettenschaltung / optional
Nabenschaltung
5. Lenker
6. Sitz
7. Schaltgriff
8. Bremsgriff
9. Reißverschlusstasche
10. Sitzverstellung
11. Seriennummer /
Fahrradcodierung
12. Spureinstellung
Components:
1. Main frame
2. Quick-adjust assembly
3. Front boom
4. Derailleur gear / optional
gear hub
5. Handlebar
6. Seat
7. Twist shifter
8. Brake lever
9. Seat pouch
10. Seat adjustment
11. Serial number /
Bike coding
12. Track adjustment
11
12

1
EVO / KROSS 06/15
www.hasebikes.com
EVO / KROSS
EVO / KROSS 06/15

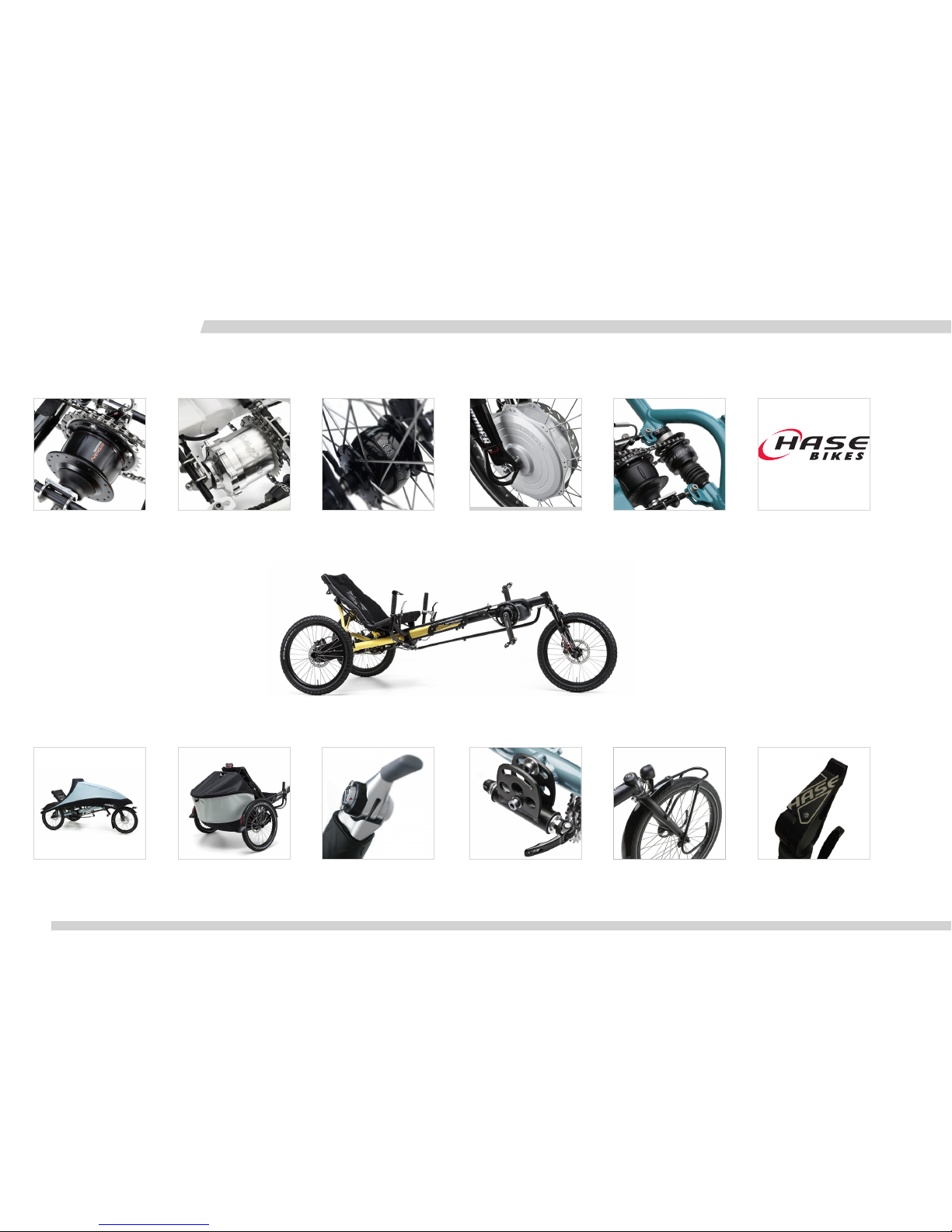

Optionen und Zubehör.................................. 2
Beschreibung .................................................. 3
Sicherheitshinweise........................................ 4
Verwendungszweck.......................................................4
Bevor Sie losfahren........................................................4
Verkehrszulassungsvorschriften beachten ...............4
Überlastung vermeiden.................................................4
Kippen und überschlagen.............................................4
Bremsen ...........................................................................5
Geeignete Kleidung und Helm....................................5
Verletzungsgefahr durch rotierende Teile...............5
Pedale................................................................................5
Sichtbar sein für andere................................................5
Fahren in der Dunkelheit............................................5
Technischer Zustand.....................................................5
Zugelassene Ersatzteile und Zubehör.......................5
Belastung des Trikes......................................................5
Seriennummer und Fahrradcodierung ......................5
Anpassen an Körpergröße ............................ 6
Prüfen der Sitzposition .................................................6
Rahmenlänge einstellen.................................................6
Spureinstellung beachten..............................................8
Lenkung einstellen..........................................................8
Lenkerbreite- und neigung einstellen ........................9
Sitzneigung einstellen ....................................................9
Rund ums Fahren ......................................... 10
Fahne anbringen ...........................................................10
Der richtige Luftdruck................................................10
Schaltung .......................................................................10
Schalten mit Drehgriff.................................................11
Schalten mit Lenkerendschalter (Option)..............11
Bremsen .........................................................................11
Federung einstellen......................................................11
Gepäck anbringen ........................................................12
Sitzlehnen- und Schutzblechstrebentaschen..........12
Fahren mit Anhänger oder als Tandem ..................12
Mitnahme von Kindern...............................................13
Trike gegen Wegrollen sichern ................................13
Trike senkrecht parken..............................................13
Trike mit Differential ..................................................13
Trike transportieren ...................................................14
Verpackung in einem Karton.....................................15
Transport auf einem Auto-Fahrradträger ..............15
Vorbau aus- und einbauen .........................................15
Vorbauausrichtung prüfen und einstellen...............16
Wartung und Reparatur..............................17
Wartungsintervalle ......................................................17
Rundlauf der Laufräder kontrollieren .....................18
Bereifung kontrollieren...............................................18
Reifen wechseln oder Reifenpanne reparieren.....18
Schutzbleche einstellen...............................................19
Scheibenbremsen kontrollieren................................19
Kettenschaltung kontrollieren und nachstellen ...19
Kette prüfen..................................................................21
Kette reinigen und schmieren...................................21
Kettenschutzrohr prüfen ...........................................22
Rahmenschnellverstellung prüfen.............................22
Trike reinigen und desinfizieren...............................22
Anhang für Händler .....................................23
Technische Daten ........................................................23
Drehmomenttabelle....................................................24
Lieferung annehmen ....................................................24
Auspacken und Lieferumfang prüfen .......................24
Evo/Kross montieren (USA-Versand 1) .................24
Evo/Kross montieren (EU-Versand)........................25
Spur einstellen ..............................................................26
Laufräder demontieren...............................................28
Laufräder montieren ...................................................28
Differential demontieren und
Ritzelkassette wechseln..............................................29
Schaltauge auswechseln..............................................31
Rahmenschnellverstellung anpassen.........................31
Lenklager wechseln......................................................33
Ersatzteile.....................................................34
Evo/Kross, komplett....................................................34
Gabel mit Steuersatz...................................................35
Rahmenschnellverstellung..........................................36
Montageteile für Shimano Nexus Nabenschaltung...37
Antriebseinheit Differential .......................................38
Antriebseinheit 9-Fach................................................39
Laufrad............................................................................39
Antriebseinheit Mitlaufrad .........................................39
Dämpferaufnahme........................................................42
Kettenschutz Federschwinge.....................................43
Rahmenschelle..............................................................44
Gewährleistung und Garantiebedingungen..45
Inspektionspass............................................. 46
Options and Accessoires................................ 2
Description ..................................................... 3
Safety information ......................................... 4
Intended use....................................................................4
Before your first ride....................................................4
Observing traffic regulations .......................................4
Avoiding muscle strain..................................................4
Tipping and overturning ...............................................5
Braking..............................................................................5
Suitable clothing and helmet........................................5
Risk of injury from rotating parts...............................5
Pedals................................................................................5
Being visible for others.................................................5
Riding at night .................................................................5
Technical condition .......................................................5
Replacement parts and accessories ..........................5
Loading the trike............................................................5
Serial number and bike coding....................................5
Adjusting your trike ....................................... 6
Checking the frame length...........................................6
Adjusting the frame length...........................................6
Checking the tracking adjustment..............................8
Adjusting the steering...................................................8
Adjusting the handlebar width / angle.......................9
Adjusting the seat back.................................................9
Riding your trike...........................................10
Attaching the flag .........................................................10
Correct tire pressure .................................................10
Shifting ............................................................................10
Shifting gears with the twist shifter..........................11
Shifting gears with the bar end shifter (optional) ...11
Braking............................................................................11
Adjusting the suspension............................................11
Transporting luggage...................................................12
Seat pouch and fender-stay pouches.......................12
Pulling a trailer or a second trike in tandem...............12
Transporting children..................................................13
Parking brake ................................................................13
Parking the trike upright ............................................13
Trike with differential .................................................13
Transporting the trike ................................................14
Packaging the trike.......................................................15
Transporting the trike on a car rack.......................15
Removing and fitting the front boom .....................15
Checking and adjusting the alignment
of the front boom .......................................................16
Maintenance and repair...............................17
Maintenance intervals..................................................17
Checking wheels for lateral/radial true...................18
Checking tires...............................................................18
Changing tires or repairing a flat..............................18
Adjusting the fenders..................................................19
Checking the disc brakes ...........................................19
Checking and adjusting the derailleur ....................19
Checking the chain ......................................................21
Cleaning and oiling the chain.....................................21
Checking the chain tube.............................................22
Checking the frame quick-adjust assembly ............22
Cleaning and disinfecting your trike ........................22
Appendix for dealers....................................23
Technical data...............................................................23
Tightening torques.......................................................24
Accepting delivery........................................................24
Unpacking and checking contents............................24
Assembling the trike (USA shipment).....................24
Assembling the trike (EU shipment)........................25
Adjusting the tracking.................................................26
Removing the wheels..................................................28
Installing the wheels ....................................................28
Removing the differential and
replacing the cassette..................................................29
Replacing the derailleur hanger ................................31
Adjusting the frame quick-adjust assembly ............31
Replacing the handlebar bearing...............................33
Replacement parts.......................................34
Evo/Kross, complete...................................................34
Suspension fork with headset ...................................35
Frame quick-adjust assembly.....................................36
Assembly parts for Shimano Nexus
internal gear hub ..........................................................37
Drive assembly, differential........................................38
Drive assembly, 9-speed.............................................39
Drive assembly, non-driven wheel...........................40
Driven wheel.................................................................41
Rear shock mount .......................................................42
Chain guard, swing arm..............................................43
Frame clamp..................................................................44
Conditions of warranty and liability.............45
Inspection pass ............................................. 46
Inhalt Contents

EVO / KROSS
2
EVO / KROSS 06/15 www.hasebikes.com
Roller Rack und Bag
Roller Rack and Bag
Faltverdeck
Foldable Fairing HASE Lenkerendschalter HASE Bar End Shifter
Lowrider
Lowrider
Universalkupplung
Universal Coupling
Lenkerendschalter
Bar end shifter
Optionen Options
Weiteres Zubehör fin-
den Sie im Internet
Further accessories
can be found on our
website.
Differential
Differential
Heinzmann Pedelec System
Heinzmann Pedelec system
Rohloff Speedhub
Rohloff Speedhub SON Nabendynamo SON hub dynamo
Nexus Inter-8 Premium
Nexus Inter-8 Premium
Zubehör Accessories
hasebikes.com
KROSS mit Shimano Steps
KROSS with Shimano Steps

3
EVO / KROSS 06/15
www.hasebikes.com
EVO / KROSS
Beschreibung
Was ist das Kettwiesel/Evo/Kross?
Das Kettwiesel/Evo/Kross ist ein dreirädriges Liegefahrrad und als medizinisches Gerät nach der
Richtlinie 93/42 EWG zugelassen. Der Antrieb erfolgt über Beinmuskelkraft auf die Pedale, die mit
einer Sicherung gegen Abrutschen der Füße ausgestattet sind. Die Kraftübertragung auf ein oder
optional auf beide Hinterräder erfolgt über eine gekapselte 8-Gang bzw. 14-Gang Nabenschaltung
oder eine 9-Fach Kettenschaltung. Der gepolsterte Sitz besitzt durch seine Bauart und Materialwahl
eine federnde Wirkung und bietet höchsten Komfort. Gebremst wird das Trike von zwei voneinan-
der unabhängigen Scheibenbremsen.
Indikation
Das Trike ist für Menschen mit neuromuskulären Erkrankungen wie Celebralparese oder Mus-
keldystrophie geeignet, die Aufgrund von Behinderung keinerlei herkömmlichen Kinderfahrräder
oder -Fahrzeuge, auch nicht mit Stützrädern, benutzen können. Weitere Indikationen sind: Koordi-
nierungsschwierigkeiten, Balancestörungen, eingeschränkte Bewegungsabläufe z.B. bei Spastismus,
Querschnittslähmung, Dysmelieschädigungen, Amputationen etc.
Kontraindikation
Das Trike ist für Menschen mit Sehstörungen nicht geeignet.
Anpassbarkeit an Behinderungen
Das Trike kann mit Zubehörteilen an die jeweilige Behinderung angepasst werden. Zur Verfügung
stehen u. a.: Einhandbedienung, Kurbelarmverkürzer, Spezialpedalen mit und ohne Wadenhalter,
Pedalpendel, Becken und Hosenträgergurte, Gehhilfenhalter.
Wiedereinsatz
Bei bestimmungsgemässen Gebrauch ist das Trike nach Kontrolle durch den Fachhandel für den
Wiedereinsatz geeignet.
Schutz vor Umwelteinüssen
Das Trike ist auf Grund der verwendeten Materialien korrosionsgeschützt. Es werden pulverbe-
schichtete Aluminium Rahmenteile, Kunststoffe und Edelstahl verwendet.
Reinigung und Desinfektion
Die Handgriffe und der Sitz können mit haushaltsüblichen Reinigungs- und Desinfektionsmitteln gerei-
nigt bzw. desinfiziert werden. Details finden Sie im Kapitel „Reinigung und Desinfektion“ auf Seite 22.
Berücksichtigte Normen und Richtlinien
Bei der Konstruktion und Herstellung wurden folgende Richtlinien und Normen berücksichtigt:
Europäische Richtlinie 93/42/EWG über Medizinprodukte
Description
What is the Kettwiesel/Evo/Kross?
The Kettwiesel/Evo/Kross is a recumbent trike and an approved medical device as per the European
Directive 93/42/EEC (Medical Device Directive). The trike is driven by leg power via the pedals,
which are specially designed to prevent the feet from slipping out when riding. It is available with
an internal-gear hub (8- or 14-speed) or derailleur gears (9-speed). On models with the optional
differential, both rear wheels are driven, and on standard models, only one rear wheel is driven. The
padded seat has been specially designed and constructed with flexible materials to cushion the ride
and offer maximum comfort. The trike has a reliable brake system with two independently operated
disc brakes.
Indications for use
The trike is suitable for riders with neuromuscular disorders, such as cerebral palsy or muscular
dystrophy, who – owing to special physical conditions – are unable to ride standard bicycles or vehi-
cles, even with training wheels. Other indications include coordination disorders, balance disorders,
and restricted movement associated with spasticity, paraplegia, dysmelia, amputations, etc.
Contraindications
The trike is not suitable for humans with visual impairment.
Adaptability to individual needs
The trike can be equipped to accommodate riders with various physical impairments. The following are
just a few examples of available accessories: single-hand controls, crank shorteners, special pedals with or
without calf support, pedal pendulums, lap and shoulder belts, and holders for walking sticks.
Multiple users
Trikes that have been used in accordance with their intended use can be reused by a new rider after
the trike has undergone an inspection by an authorized retailer.
Protection against environmental inuences
The trike is made from special materials that protect it against corrosion: powder-coated aluminum
frame parts, plastics, and stainless steel.
Cleaning and disinfection
The handlebar grips and seat can be cleaned and disinfected using household cleaning agents and disinfec-
tants. For more information, see the section “Cleaning and disinfecting your trike” on page 22.
Applicable standards and regulations
The trike has been designed and manufactured in compliance with the following regulations and
standards:
European Directive 93/42/EEC (Medical Device Directive)

EVO / KROSS
4
EVO / KROSS 06/15 www.hasebikes.com
Sicherheitshinweise
Verwendungszweck
Das Kettwiesel/Evo/Kross ist ein dreiräderiges Liegefahrrad und zur Benutzung auf asphaltierten
Straßen und Radwegen sowie auf durch Sand, Schotter oder ähnlichen Materialien befestigten We-
gen (zB. Forststraße, Feldweg) gedacht. Die vollgefederten Modelle sind zusätzlich für Fahrten auf
befestigten und unbefestigten Waldwegen geeignet, auf denen Wurzeln, Schwellen, Steine und Ab-
sätze häufiger vorhanden sind, wobei die Laufräder im ständigen Kontakt mit dem Untergrund sind
bzw. aufgrund von Unebenheiten wie Wurzeln den Bodenkontakt kurzzeitig verlieren. Das Ausfüh-
ren von Sprüngen bis zu 0,2 m ist grundsätzlich zulässig, geschieht jedoch auf eigene Gefahr. Ihre
Fahrsicherheit auf Straßen, Wegen und im Gelände hängt von ihrer Geschwindigkeit ab. Je höher Ihr
Tempo, desto größer wird Ihr Risiko! Die Benutzung des Trikes zu Wettbewerbszwecken ist nicht
zulässig.
Bevor Sie losfahren...
Ihr Fachhändler hat das Trike montiert und auf Ihre Körpergröße eingestellt. Wie das Trike für ei-
nen anderen Fahrer eingestellt werden soll, lesen Sie im Kapitel: „Anpassen an Körpergröße“, Seite
6. Bevor Sie die erste Fahrt unternehmen, machen Sie sich zuerst mit dem Trike vertraut. Aufgrund
der Bauweise gibt es deutliche Unterschiede zur Fahrweise gegenüber einem gewöhnlichen Fahrrad.
Bevor Sie mit dem Trike im Straßenverkehr unterwegs sind, machen Sie sich mit dem Fahren auf ei-
nem ruhigen unbefahrenen Platz vertraut.
Verkehrszulassungsvorschriften beachten
Das Kettwiesel/Evo/Kross ist ein Sportgerät und wird in seiner Grundversion ohne Beleuchtungsan-
lage ausgeliefert. Es darf also nicht ohne Ergänzungen im Straßenverkehr benutzt werden.
Lassen Sie sich von ihrem Fachhändler beraten und lassen Sie Änderungen nur von ihrer Fachwerk-
statt vornehmen oder machen Sie sich mit den Vorschriften vertraut, bevor Sie Ergänzungen oder
Änderungen an der Lichtanlage selbst vornehmen.
Die Verkehrszulassungsvorschriften sind in verschiedenen Staaten unterschiedlich. Deshalb muss es
nach den jeweiligen Vorschriften mit einer Beleuchtungsanlage, Strahlern und einer Klingel ausgestattet
werden. Wir bieten Zubehör nach der deutschen Straßenverkehrs-Zulassungs-Ordnung (StVZO) an.
Überlastung vermeiden
Aufgrund der liegenden Position, werden zum Teil andere Muskelgruppen als bei einem herkömmli-
chen Fahrrad beansprucht. Sollten Sie noch wenig Erfahrungen mit einem Liegerad haben, dann be-
ginnen Sie mit kleineren einfachen Touren, um einen Muskelkater zu vermeiden.
Kippen und überschlagen
Liegeräder haben einen tiefen Schwerpunkt. Dadurch lassen sich hohe Kurvengeschwindigkeiten
erreichen. Auf Grund der Fliehkräfte kann das Trike in zu schnell gefahrenen Kurven aus der Spur
hinausgetragen werden oder gar umkippen. Dies kann zu Verletzungen des Fahrers oder anderer
führen. Vermeiden Sie hektische Lenkbewegungen oder Bremsen in Kurven. Dadurch erhöht sich
die Kippneigung.
Seien Sie vorsichtig, wenn Sie auf Steigungen anhalten. Das Trike könnte rückwärts rollen und sich
beim plötzlichen Bremsen rückwärts überschlagen. Tragen Sie zur Sicherheit einen Fahrradhelm.
Safety information
Intended use
The Kettwiesel / Evo / Kross is a recumbent trike intended for use on paved roads and bicycle
paths, as well as on roads or trails surfaced with sand, gravel, or similar materials (e.g. forest paths,
dirt roads). The full-suspension models can also be used on surfaced and unsurfaced forest trails,
where tree roots, bumps, stones, and steps are more common, although the wheels must remain
in contact with the ground at all times unless riding over obstacles like tree roots, when they may
temporarily lose contact with the ground. In general, jumps of up to 0.2 m (8’’) are permitted, but
at the riders’s own risk. Your safety on roads, trails and off-road terrain will depend on your riding
speed. The higher your speed, the greater your risk! The use of the trike for competition or any
form of racing is strictly forbidden.
Before your first ride...
Your authorized retailer has assembled your new trike and adjusted it to your size requirements.
Please refer to the section “Adjusting your trike” on page 6 if you need to make adjustments for
another rider. Before setting out on your first trip, please take some time to familiarize yourself
with the trike. Due to its unique construction, there are significant differences in handling in com-
parison with a standard bicycle. Before riding the trike on public roads, it is important to familiarize
yourself with the handling in a quiet, open area, away from traffic.
Observing traffic regulations
The trike is a piece of sports equipment and is delivered in its standard form without a lighting
system. Therefore, it cannot be used on public roads until the required accessories have been in-
stalled.Consult your authorized retailer for information on the accessories required. All equipment
should be installed by a qualified bike mechanic. If you plan on installing or making changes to the
lighting system yourself, please study the applicable regulations before you begin.
Traffic regulations are different in every country. It is important to choose a lighting system, reflec-
tors, and a bell in accordance with the applicable regulations of the country in which the trike will
be used. We offer accessories that comply with the German road traffic regulations (StVZO).
Avoiding muscle strain
In a recumbent position, the rider uses different muscle groups than with a standard bicycle. Riders
with little or no experience on recumbent bikes/trikes should begin with short, easy trips in order
to avoid excessive muscle strain.
Tipping and overturning
Recumbent tricycles have a low center of gravity. This allows for cornering at higher speeds. The
centrifugal force felt when turning at high speeds, however, can cause the trike to skid or even tip
over, which could cause injury to the rider or others. Avoid making hectic steering movements or
braking in curves. This increases the trike´s tendency to tip.
Be careful when stopping on inclines. The trike could roll backwards and, if brakes are applied
abruptly, even overturn. Always wear a helmet for your own safety.

5
EVO / KROSS 06/15
www.hasebikes.com
EVO / KROSS
Sicherheitshinweise / Safety information
Bremsen
Die Scheibenbremsen des Trikes sind sehr leistungsfähig und gut dosierbar. Trotzdem kann es zur
Blockierung der Räder kommen. Machen Sie sich vor der ersten Fahrt im Straßenverkehr mit der
Bremskraft durch Bremsproben auf einem unbefahrenem Gelände vertraut. Stellen Sie vorab fest,
welcher Bremshebel die linke oder rechte Hinterradbremse betätigt.
Geeignete Kleidung und Helm
Tragen Sie eng anliegende Kleidung, damit sie sich nicht in den Laufrädern oder Antrieb verfangen
kann. Achten Sie auf herunterhängende Bänder von Jacken oder Schal. Tragen Sie einen Fahrrad-
helm, um Kopfverletzungen bei eventuellen Stürzen zu vermeiden.
Verletzungsgefahr durch rotierende Teile
Fassen Sie nicht in die Speichen der Laufräder, Scheibenbremsen oder in den Antrieb. Dieses kann
zu gefährlichen Verletzungen führen. Schalten Sie, wenn vorhanden, den Dynamo nur im Stand ein.
Wegen der Nähe zu den Speichen besteht während der Fahrt eine akute Verletzungsgefahr.
Pedale
Durch die liegende Position können die Füße besonders leicht von den Pedalen rutschen. Tragen Sie
Schuhe mit Profil. Achten Sie auf einen ausreichenden Pedaldruck. Verwenden Sie Pedalhaken mit
einer Abrutschsicherung oder verwenden Sie Klick-Pedale.
Sichtbar sein für andere
Das Trike ist niedriger als ein gewöhnliches Fahrrad. Deshalb wird es möglicherweise von anderen
Verkehrsteilnehmern schlechter gesehen. Fahren Sie immer mit der mitgelieferten Fahne, dieses er-
höht die Aufmerksamkeit der anderen Verkehrsteilnehmer.
Fahren in der Dunkelheit
Fahren Sie bei Dunkelheit und in der Dämmerung immer mit Licht.
Technischer Zustand
Fahren Sie stets nur mit einem technisch einwandfreien Trike. Führen Sie vor jeder Fahrt eine Sicht-
prüfung auf eventuelle Schäden durch. Lassen Sie das Trike regelmäßig von ihrer Fachwerkstatt warten.
Wartungsintervalle entnehmen Sie dem Kapitel „Wartung und Reparatur“ ab Seite 17.
Zugelassene Ersatzteile und Zubehör
Das Trike darf nur mit von uns empfohlenen und zugelassenen Ersatzteilen und Zubehör ausgestat-
tet werden. Bei Verwendung anderer Teile, erlischt die Garantie. Für daraus folgende Schäden über-
nehmen wir keine Haftung. Wenden Sie sich im Zweifelsfall an ihre Fachwerkstatt.
Belastung desTrikes
Beachten Sie, dass das zulässige Gesamtgewicht von Fahrer und Gepäck 120 kg nicht überschreiten
darf. Transportieren Sie Gepäck nur an den dafür vorgesehenen Stellen und dem Lowrider (Zube-
hör). Achten Sie auf eine gleichmäßige Lastenverteilung.
Seriennummer und Fahrradcodierung
Die Seriennummer ihres Fahrrades finden Sie am Ende des Hauptrahmens (Bild auf der Innenseite
des Umschlags). Hier und nur hier darf eine Fahrradcodierung vorgenommen werden. Diese hilft
nach Diebstahl oder Verlust den Besitzer zu ermitteln.
Braking
The disc brakes of the trike are very powerful and have good modulation. However, it is still possi-
ble for the wheels to become locked. Before your first trip in public traffic, be sure to take the time
to familiarize yourself with the braking strength by trying a few braking trials in an open area away
from road vehicles.
Suitable clothing and helmet
Do not wear loose clothing that could get caught in the wheels or gears. Beware of scarves and
clothing strings/cords that hang down. Always wear a helmet in order to avoid head injury in the
case of an accident.
Risk of injury from rotating parts
Do not touch the spokes, disc brakes, or gears when the trike is in motion. This can lead to severe
injuries. Do not engage/disengage the dynamo when the trike is in motion. The proximity of the
spokes poses an acute risk of injury when the wheels are turning.
Pedals
In a recumbent position, it is especially easy for the feet to slip from the pedals. Always wear shoes
with good tread. Maintain sufficient pressure on the pedals. Use toe clips and straps (slip protection)
or clipless pedals.
Being visible for others
The trike is lower than an upright bicycle. This may make it more difficult for other road vehicles to see
you. Always ride with the flag supplied with your trike. It attracts the attention of other road users.
Riding at night
Always use lights when riding at night or in conditions of low visibility, such as dusk and dawn.
Technical condition
The trike should only be ridden in perfect technical condition. Check for damage before each trip.
Take the trike to your bike shop for regular maintenance. The recommended maintenance intervals
can be found in the section “Maintenance intervals” on page 17.
Replacement parts and accessories
Use only the replacement parts and accessories recommended by HASE for the trike. If other parts
are used, the warranty will lose its validity. HASE is not liable for any resulting damage. Consult your
bike shop for more information.
Loading the trike
Be sure not to exceed the maximum permissible combined weight for rider and luggage: 120 kg
(265 pounds). All luggage should be secured using the mount behind the seat or a lowrider rack (ac-
cessory). Always ensure that the load is distributed evenly.
Serial number and bike coding
The serial number can be found on the end of the main frame (see illustration on the inside cover
of this manual). This is also the only place where bike coding can be engraved. Bike coding helps au-
thorities locate the vehicle owner in the case of theft.

EVO / KROSS
6
EVO / KROSS 06/15 www.hasebikes.com
Anpassen an Körpergröße
Die richtige Einstellung des Trikes ist wichtig für das Wohlbefin-
den und die Leistungsfähigkeit beim Fahren. Das Trike lässt sich
individuell auf die Körpergröße der fahrenden Person von ca. 1,30
m bis 2 m Größe einstellen. Durch die Rahmenschnellverstellung
ist eine Rahmenlängenänderung im Verstellbereich von 22 cm
möglich. Hierdurch lässt sich das Trike mit geringem Aufwand für
Personen von ca. 1,65 m bis 2,00 m Größe einstellen. Für kleinere
Personen ist eine Anpassung der Rahmenschnellverstellung und
der Kette notwendig. Wie Sie die Rahmenschnellverstellung an-
passen, lesen Sie im Kapitel „Rahmenschnellverstellung anpassen“.
Prüfen der Sitzposition
Setzen Sie sich auf den Sitz des Trikes und setzen Sie
ihre Füße auf die Pedale mit den Ballen über die Mitte der Achsen.
Wenn sich die Kurbeln in einer Linie mit dem Vorbau befinden,
sollte dieses Bein fast ganz ausgestreckt sein (Bild oben), so dass
Sie es als bequem empfinden. Lässt sich das Bein nicht ausstre-
cken oder Sie erreichen mit dem Fuß nur sehr schwer die Pedale,
dann müssen Sie die Länge neu einstellen.
Rahmenlänge einstellen
1. Lösen Sie die beiden Innensechskantschrauben zwischen
Vorbau und Hauptrahmen (1) mit einem 6 mm Innensechs-
kantschlüssel. Stellen Sie sich auf die rechte Seite des Trikes
(in Fahrtrichtung gesehen).
2. Halten Sie mit einer Hand das Vorderrad und mit der anderen
den Lenker fest.
3. Bewegen Sie das Rad und den Lenker zu einander, um die
Länge zu verkürzen oder gegen einander, um die Länge zu
vergrößern.
Hinweis:
Wenn Sie die Länge um mehr als ca. 15 cm verstellen wollen,
müssen Sie eventuell als Zwischenschritt die Länge der Len-
kübertragungsstange anpassen (siehe Lenkung einstellen, Sei-
te 8) und dann mit der Rahmenlängenänderung fortfahren.
Adjusting your trike
The proper adjustment of the trike is important for riding com-
fort and performance. The trike can be adjusted for use by riders
from approx. 1.30 to 2 m (4’3’’ to 6’7”) in height. The quick-ad-
just mechanism offers a 22cm (79½”) adjustment range, accom-
modating riders from approx. 1.65 to 2 m (5’5” to 6’7”) in height.
For smaller riders, changes must be made to the chain and the
quick-adjust assembly. Information and instructions can be found
in the section “Modifying the quick-adjust assembly.” When ad-
justing the frame length on models without quick-adjust assembly,
whose dimensions upon delivery are custom-fitted to the height
of the rider, the chain must also be shortened or lengthened.
Checking the frame length
Sit down on the trike seat and place your feet on the pedals with
the balls of your feet on the pedal axles. When the crank arms are
lined up with the front boom, one leg should be almost straight
(see above photo) and in a comfortable position. If the pedals are
too close (e.g. it is not possible to extend the leg as shown in the il-
lustration) or too far (e.g. the rider cannot cannot easily reach both
pedals), then the length of the trike must be adjusted.
Adjusting the frame length
1. Loosen the two Allen bolts between the front boom and the
main frame (1) using a 6 mm Allen key. Position yourself on
the right side of the trike (when facing in the direction of trav-
el).
2. Grasp the front wheel in one hand and the handlebar in the
other.
3. Pull the wheel and the handlebar toward one another in
order to decrease the length or push them away from one
another to increase the length.
Note:
If you want to adjust the length by more than approx. 15
to 20 cm (6 to 8 in), you may have to adjust the length of
the steering rod as an intermediate step (see Adjusting the
steering, page 8) and then continue with the frame length
adjustment.
1

7
EVO / KROSS 06/15
www.hasebikes.com
EVO / KROSS

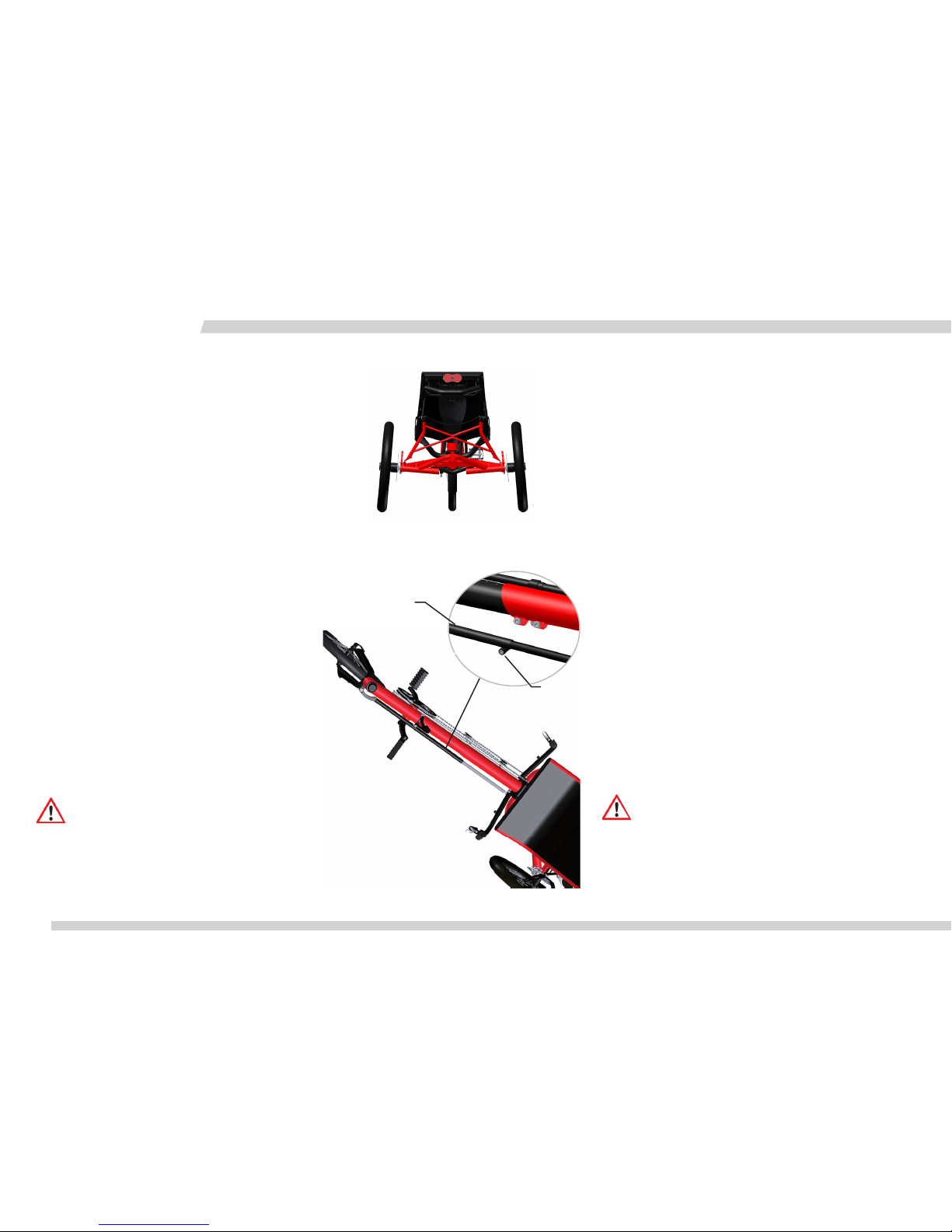

Achtung!
DerVorbau darf nur bis zur STOP-Markierung auf der Ober-
seite desVorbaus herausgezogen werden. Diese Markierung
darf nicht sichtbar sein.Wenn diese sichtbar wird, ist der
Vorbau zu weit herausgezogen.
Es drohen Unfallgefahr und Rahmenschaden.
Hinweis:
Bei Modellen ohne Rahmenschnellverstellung, die im Ausliefe-
rungszustand auf die Größe des Fahrers angepasst wurden,
ist eine Rahmenlängenänderung nur inVerbindung mit einer
Kürzung oderVerlängerung der Kette möglich.
4. Prüfen Sie die Sitzposition. Sind noch Änderungen notwendig,
dann wiederholen Sie die Schritte 2 bis 3.
5. Die vordere Tretlagerachse im Vorbau muss sich in waage-
rechter Position befinden. Siehe Seite 16, Vorbau einstellen.
6. Ziehen Sie die beiden Innensechskantschrauben (1) zwischen
Vorbau und Hauptrahmen mit einem 6 mm Innensechskant-
schlüssel mit 23 Nm fest.
Achtung!
Diese Schrauben müssen unbedingt mit 23 Nm fest angezo-
gen werden. Bei Fahrten mit losen Schrauben droht Unfallge-
fahr und Beschädigung des Rahmens.
7. Stellen Sie die Lenkung ein. Siehe „Lenkung einstellen, Seite 8.
Hinweis:
Wenn derVerstellbereich von 22 cm ausgeschöpft ist und
Sie dasTrike für kleinere Personen einstellen wollen, muss die
Rahmenschnellverstellung angepasst werden (siehe Kapitel
“Rahmenschnellverstellung anpassen”, Seite 31). Durch die
Anpassung verändert sich der Einstellbereich und das Trike
lässt sich für Personen von ca. 1,50 m bis 1,75 m einstellen.
Wenden Sie sich an ihren Fachhändler.
Hinweis:
Durch ein versetzen der Sitzschelle lässt sich das Trike weiter
verkleinern. Es lassen sich bei sehr kleinen Fahrern auch
kürzere Kurbeln anbringen (Zubehör). Damit können Sie das
Trike ganz einfach sogar zu einem Kinderrad umfunktionie-
ren, das bis ins Erwachsenalter mitwächst. Eventuell ist eine
Kürzung der Kette notwendig.
Caution!
The front boom cannot be extended past the minimum
insertion mark (“STOP”), which is located on the top of the
boom.This mark should not be visible. If the “STOP” mark is
visible, the front boom has been extended past its minimum
insertion length.
Riding with an over-extended boom could cause accidents or
damage to the frame.
Note:
For models without a quick-adjust frame (which are sold
pre-adjusted to the rider’s height), the chain must be shortened
or lengthened whenever the frame length is adjusted.
4. Check the frame length adjustment for the rider (as described
above). If further adjustment is required, repeat steps 2 to 4.
5. The bottom bracket shaft must be horizontal. See page 16.
6. Tighten the two Allen bolts (1) between the front boom and
the main frame using a 6mm Allen key and a torque of 23 Nm
(17 ft-lbs).
Caution!
It is absolutely necessary to tighten these bolts with a torque
of 23 Nm (17 ft-lbs). Riding with loose bolts poses a high risk
of accident and damage to the frame.
7. Adjust the steering. See page 8.
Note:
In order to adjust the trike to lengths outside of the 22cm
(79½”) quick-adjust range (e.g. for smaller riders), changes
must be made to the quick-adjust assembly (see section
“Modifying the quick-adjust assembly” on page 31).After the
quick-adjust assembly has been modified, the trike will have
a different range for quick length adjustments.This range can
accommodate riders from approx. 1.50 to 1.75 m (4’11” to
5’9”) in height. Consult your bike dealer for more information.
Note:
The trike can be shortened even further by adjusting the po-
sition of the frame clamp that holds the seat. Shorter crank
arms are also available (accessories) for very small riders.
These allow the vehicle to be easily converted to a children’s
trike that can grow with the child into adulthood.The chain
may have to be shortened.
STOP
1
Anpassen an Körpergröße / Adjusting your trike

EVO / KROSS
8
EVO / KROSS 06/15 www.hasebikes.com
Spureinstellung beachten
Die Laufräder sind wegen der höheren Kurvenstabilität geneigt
(Sturz). Da der Rahmen nicht parallel zur Fahrbahn liegt, ändert
sich die Spur bei größeren Änderungen der Länge des Rahmens.
Die Laufräder stehen dann nicht mehr parallel zur Fahrspur, so
dass beim Fahren größere Reibung zwischen den Laufrädern und
der Fahrbahn entsteht, der Fahrwiderstand und der Reifenab-
rieb steigen. Das Trike ohne Rahmenschnellverstellung wurde
werkseitig auf die angegebene Fahrergröße eingestellt. Trikes mit
Rahmenschnellverstellung sind auf eine Körpergröße von 175 cm
eingestellt.
Die Spur muss nur dann nachgestellt werden, wenn Sie die Rah-
menlänge um mehr als 20 cm kürzen oder verlängern, den Vorbau
gegen einen abgesenkten Vorbau austauschen, eine Federgabel
einbauen oder ein Vorderrad mit einer anderen Größe verwen-
den. Lassen Sie die Spur von einer Fachwerkstatt einstellen.
Lenkung einstellen

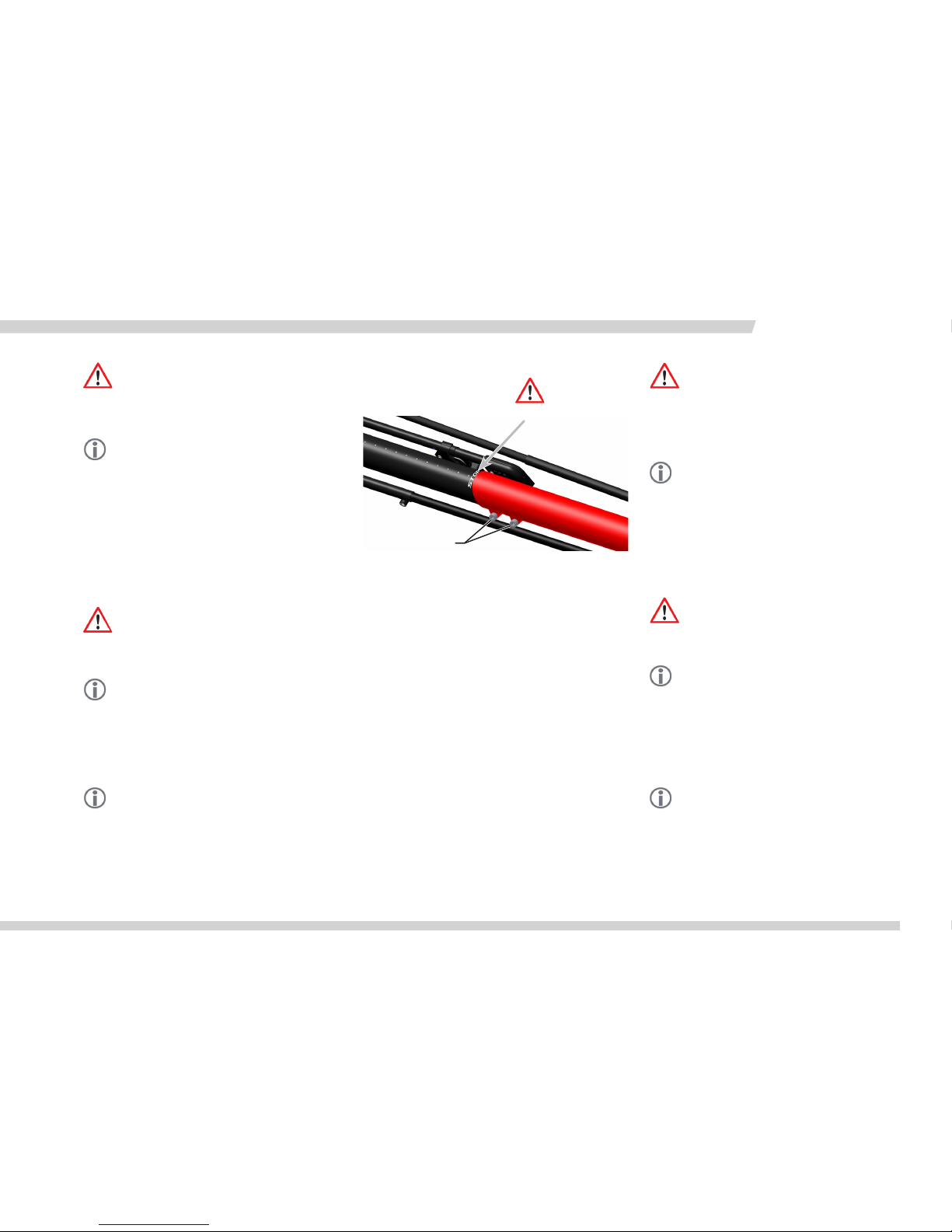

Die Bewegungen des Lenkers werden über eine Lenküber-
tragungsstange (1) auf das Vorderrad übertragen. Die Lenküber-
tragungsstange besteht aus zwei ineinander gesteckten, verschieb-
baren Rohren, die mit einem Klemmauge fixiert sind. Nach Än-
derungen der Länge des Trikes muss der Lenker neu ausgerichtet
werden.
1. Lösen Sie die Innensechskantschraube (2) an der Lenküber-
tragungsstange (linke Seite des Trikes) mit einem Innensechs-
kantschlüssel 5 mm. Stellen Sie das Vorderrad auf „Gerade-
aus“ und halten Sie es in dieser Position.
2. Richten Sie den Lenker in einem rechten Winkel zum
Hauptrahmen aus.
3. Ziehen Sie die Innensechskantschraube (2) an der Lenküber-
tragungsstange mit einem Innensechskantschlüssel 5 mm fest.
4. Prüfen Sie die Bewegungsfreiheit der Lenkung, indem Sie den
Lenker nach links und rechts bis zum Anschlag bewegen.
Achtung!
Einschränkungen der Bewegungsfreiheit können zu Unfällen
mitVerletzungen führen.
Checking the tracking adjustment
The rear wheels have a slight camber (i.e. tilt inward) for in-
creased cornering stability. Because the frame does not lie parallel
to the road surface, changes in tracking can result from adjust-
ments in the length of the frame. The wheels may no longer be
parallel to the direction of travel so that major friction is pro-
duced between the wheels and the road when riding. This in-
creases road resistance and tire wear.
Trike models without quick-adjust frames are factory-adjusted
to the specified height of the rider. Trike models with quick-adjust
frames are pre-set to a length that accommodates riders of 175
cm (5’9”) in height. The tracking must only be adjusted if the
frame length is shortened or extended by more than 20 cm (8 in),
if the front boom is replaced with a lowered boom, if a suspen-
sion fork is installed, or if the front wheel is replaced by a larger
or smaller wheel. Tracking adjustments should only be made by a
qualified bicycle mechanic.
Adjusting the steering
The movements of the handlebars are conveyed to the front
wheel by means of a steering rod (1). The steering rod consists of
two tubes, the smaller of which fits inside of the larger and can be
moved to adjust the length. Their position is fixed by means of a
clamping bolt. The steering rod must be readjusted if the length of
the trike has been changed.
1. Loosen the Allen bolt (2) on the steering rod (left side of the
trike) with a 5mm Allen key. Position the front wheel so that
it is pointing forward and hold it in this position.
2. Position the handlebar so that it is perpendicular to the main
frame.
3. Tighten the Allen bolt (2) on the steering rod with a 5mm
Allen key.
4. Check that the handlebar has full freedom of movement by
moving it as far as it will go to the left and to the right.
Caution!
Any restrictions in handlebar movement could lead to acci-
dents with possible injuries.

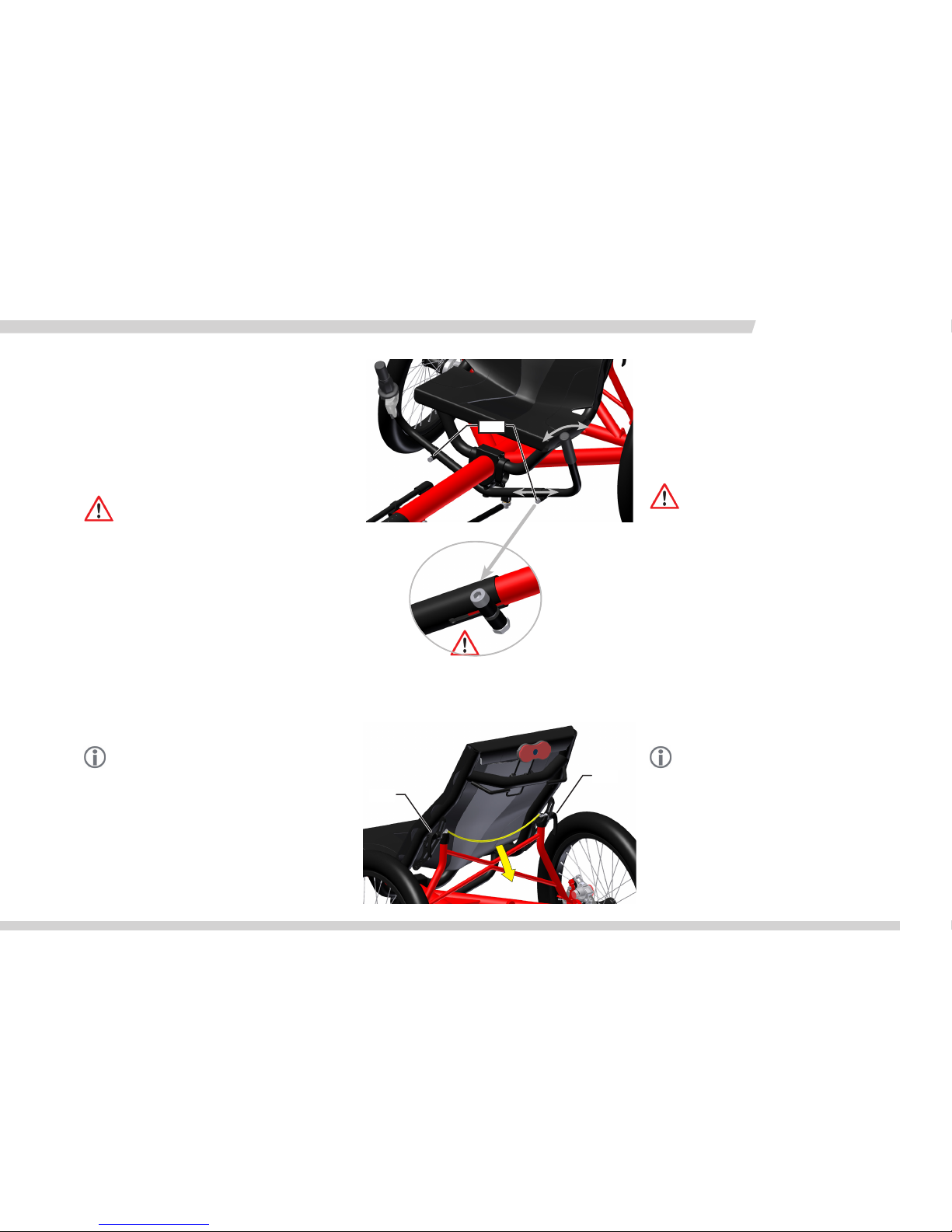

Anpassen an Körpergröße / Adjusting your trike
1
2
