HASE Kano User manual

Kano
Bedienungsanleitung
Mode d’emploi
Istruzioni operative
Instructions for use
Bedieningshandleiding

2

R8_07/14
Deutsch S. 4 - 13
Français P. 14 - 21
Italiano P. 22 - 29
English P. 30 - 37
Nederlands P. 38 - 45

4
Das wünschen wir Ihnen
mit Ihrem Kaminofen:
Freude am Feuer, Zeit zum
Genießen, gemütliche Stunden.
Wir von Hase

5
1. Allgemein
Dieser Abschnitt enthält wichtige Hinweise zum Ge-
brauch dieser technischen Dokumentation. Bei der
Erstellung der Texte wurde mit großer Sorgfalt vorgegan-
gen. Dennoch sind wir für Verbesserungsvorschläge und
Hinweise auf Fehler jederzeit dankbar.
© Hase Kaminofenbau GmbH
1.1 Definition der Warnhinweise
WARNUNG!
Dieses Symbol warnt vor einer möglicher-
weise gefährlichen Situation. Das Nicht-
beachten dieser Warnung kann schwere
Verletzungen zur Folge haben oder sogar
zum Tode führen.
VORSICHT!
Dieses Zeichen weist auf eine möglicher-
weise gefährliche Situation hin. Nicht-
beachtung kann Sachschäden oder
Verletzungen von Personen zur Folge ha-
ben.
HINWEIS!
Hier nden Sie zusätzliche Anwendungs-
tipps und nützliche Informationen.
UMWELT!
So gekennzeichnete Stellen geben
Informationen zum sicheren und umwelt-
schonenden Betrieb sowie zu Umweltvor-
schriften.
Inhalt Seite
1. Allgemein.................................................... 5
 1.1 DenitionderWarnhinweise................. 5
2. Bedienungselemente ................................... 6
3. Sicherheitsabstände.................................... 7
4. BrennstoffmengeundWärmeleistung .......... 7
5. BedienungderDrehkonsole......................... 8
6. ErsteInbetriebnahme................................... 8
7. Anfeuern..................................................... 9
8. Nachlegen/HeizenmitNennleistung ........... 9
9. HeizenmitBraunkohlebriketts.................... 10
10. GluthaltungunderneutesHochheizen ........ 10
11. HeizenmitkleinerWärmeleistung
 (währendderÜbergangszeit)..................... 10
12. EntleerendesAschetresors ....................... 10
13. TechnischeDaten...................................... 11
14. ZusätzlicheAngabenfürÖsterreich:........... 12
15. Typenschild............................................... 13

6

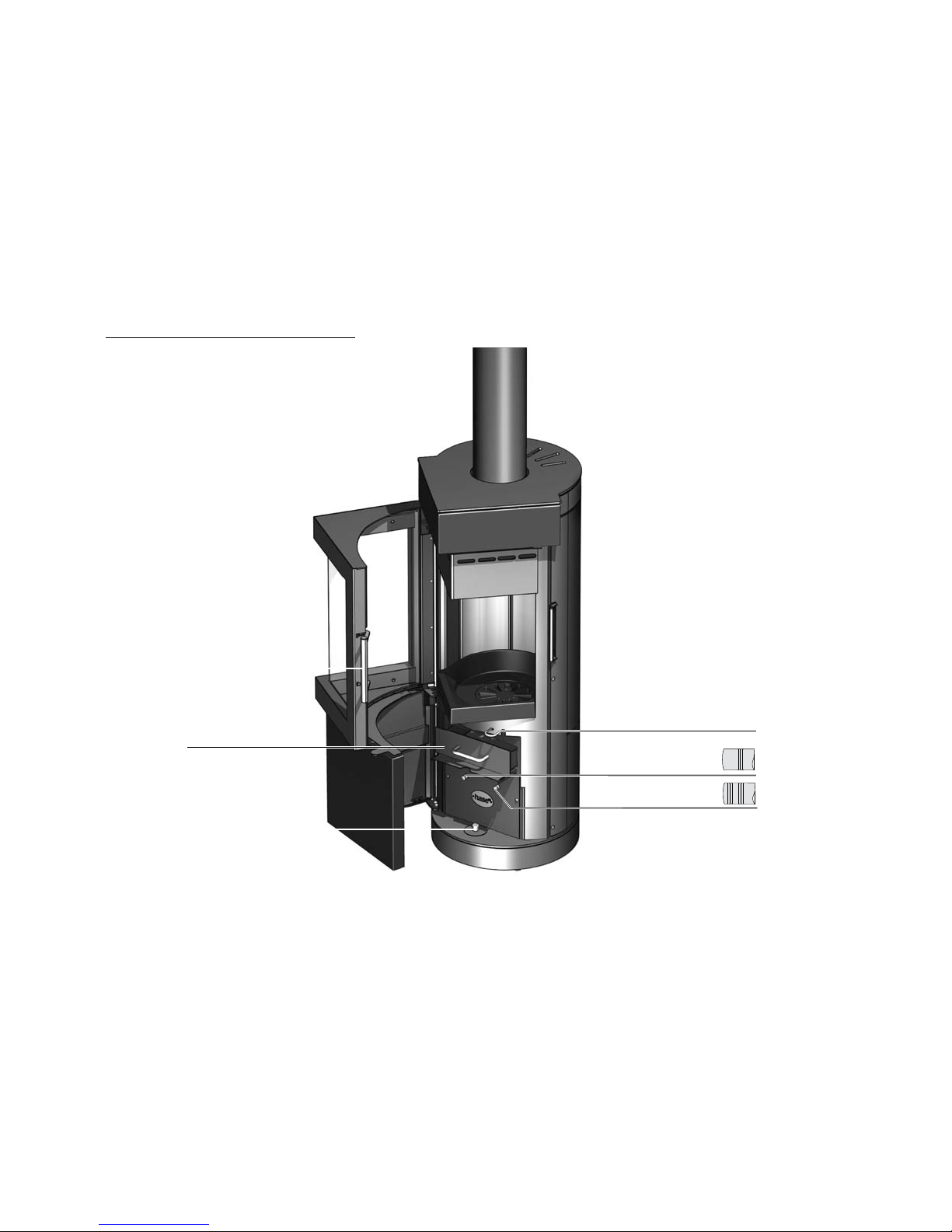

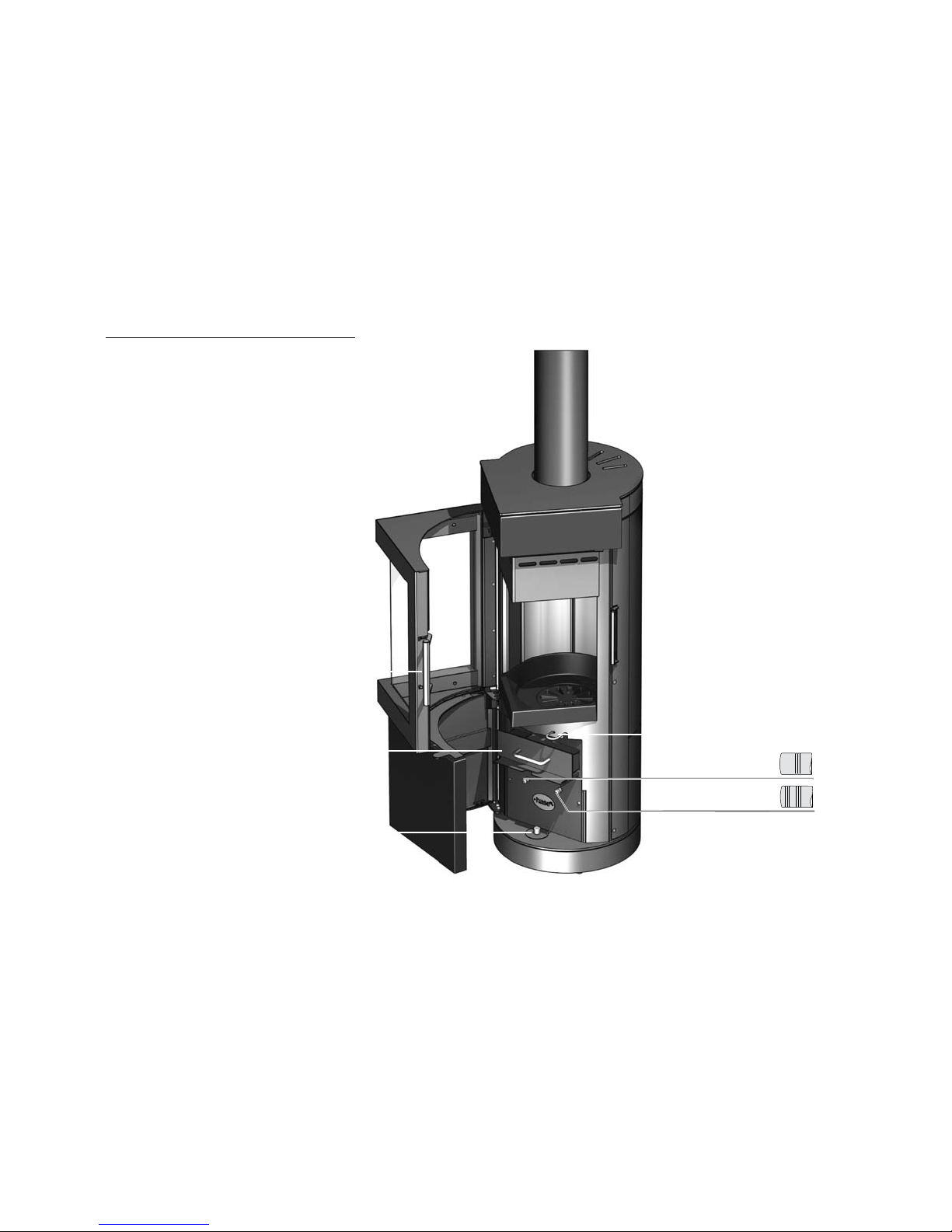

2. Bedienungselemente
Sekundärluftschieber
Primärluftschieber
Feuerrostschieber
Aschetresor
Feuerraumtürgriff
EntriegelungDrehkonsole

7
3. Sicherheitsabstände
90cmvorund50cmnebendemKaminofendarf
sich im Strahlungsbereich der Feuerraumscheibe
keinbrennbaresbzw.wärmeempndlichesMateri-
al(z.B.Möbel,Holz-oderKunststoffverkleidungen,
Vorhängeusw.)benden(Abb.1).
Außerhalb des Strahlungsbereiches sind an den
SeitendesKaminofensunddahinter20cmAbstand
zubrennbarenMaterialieneinzuhalten(Abb.1).
WARNUNG!
Bei brennbaren Fußbodenmaterialien (z.B.
Holz, Laminat, Teppich) ist eine Bodenplat-
te aus nicht brennbarem Material vorge-
schrieben (z.B. Fliesen, Sicherheitsglas,
Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
und seitlich um mindestens 37 cm über-
ragen.
Darstellung der Sicherheitsabstände ohne
Drehfunktion. Sollte eine Bodenplatte er-
forderlich sein, muss deren Größe dem
drehbaren Bereich des Kaminofens ange-
passt sein. (Abb. 2)
4. Brennstoffmenge und Wärmeleistung
Welche Wärmeleistung Sie erzielen, hängt davon
ab,wievielBrennstoffSieindenOfenhineinlegen.
Achten Sie darauf, beim Nachlegen nie mehr als
maximal1,5kgBrennstoffindenOfeneinzufüllen.
LegenSiemehrein,bestehtdieGefahrderÜberhit-
zung.SchädenamKaminofenodereinKaminbrand
könnendieFolgesein.
HINWEIS!
Wenn Sie 1,4 kg Holzscheite mit einer
Scheitlänge von max. 25 cm einlegen, er-
reichen Sie bei einer Brenndauer von ca.
45 Minuten eine Wärmeleistung von ca.
5 kW (bei Braunkohlebriketts 2 Stück mit
insg. ca. 1 kg bei ca. 60 min.).
DerKanoisteineZeitbrand-Feuerstätte,bittegeben
SieimmernureineLageBrennstoffauf.
Angabenincm.
Angabenincm.
Abb. 1
90
20
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
90
90
90
20 90
90
20
S
t
r
a
h
l
u
n
g
s
b
e
r
e
i
c
h
50
Boden-
platte
50
50 50
23,5
Boden-
platte
37 37
50 50
Abb. 2
50

8

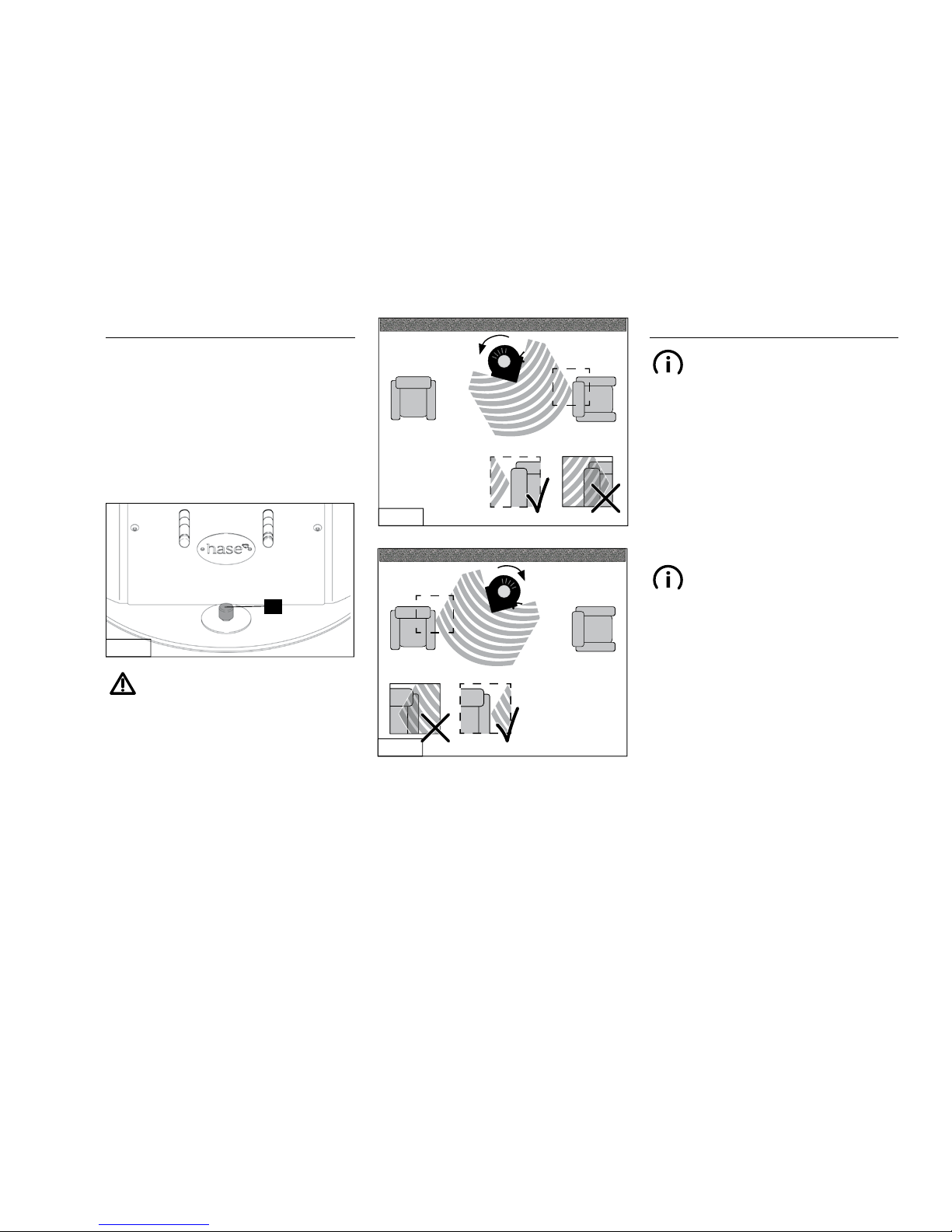

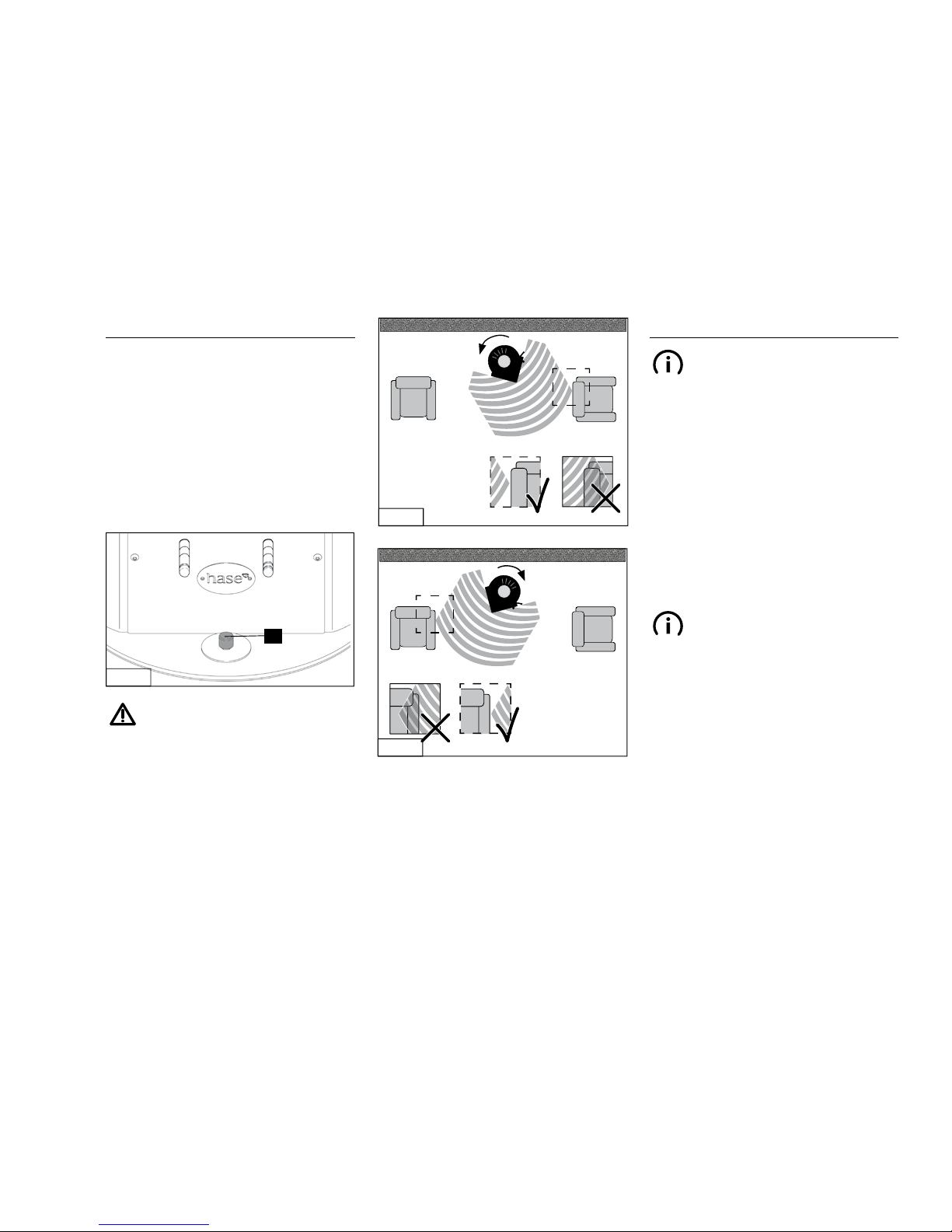

5. Bedienung der Drehkonsole
DerKanohateinenmaximalenDrehwinkelvon90
Grad,denSiein15Gradschrittenarretierenkönnen.
Entriegeln Sie die Drehkonsole durch kurzes Drü-
ckenderTasteAunddrehenSiedenKanoindie
gewünschtePosition.KurzvorErreichenderEnd-
positiondieTasteAnochmalsdrückenundgleich-
zeitigdurchleichteOfendrehungeinrastenlassen.
A
Abb. 3
WARNUNG!
Aus Sicherheitsgründen den Kaminofen
niemals während der Befeuerung drehen!
Im gesamten Drehbereich gelten die Si-
cherheitsabstände (Strahlungsbereich) zu
brennbaren Materialien.
6. Erste Inbetriebnahme
HINWEIS!
Beim Transport zu Ihnen kann sich im
Inneren des Ofens Kondensatfeuchte
ansammeln, die unter Umständen zum
Wasseraustritt am Ofen oder an den
Rauchrohren führen kann. Trocknen Sie
die feuchten Stellen umgehend ab.
Die Oberäche Ihres Kaminofens wird vor der
Farbbeschichtung mit Strahlgut vorbereitet. Trotz
sorgfältigerKontrollekönnenResteimOfenkörper
verbleibenundsichbeiderAufstellungIhresKami-
nofenslösenundherausfallen.
HINWEIS!
Um mögliche Schäden zu vermeiden, sau-
gen Sie die Stahlkügelchen sofort mit dem
Staubsauger auf.
Bei der ersten Inbetriebnahme jedes Kaminofens
kommtesdurch dieHitzeentwicklungzurFreiset-
zungüchtigerBestandteileausderBeschichtung
des Ofens, den Dichtbändern und den Schmier-
stoffen sowie zu Rauch- und Geruchsentwick-
lungen.
BeierhöhterBrenntemperaturdauertdiesereinma-
ligeVorgangca.4bis5Stunden.DamitSiediese
erhöhteBrenntemperaturerreichen,erhöhenSiedie
inKapitel8„Nachlegen/HeizenmitNennwärmelei-
stung“empfohleneBrennstoffmengeumca.25%.
2. Vorbereitung zur Montage
2.5 Drehwinkel am Aufstellort einstellen
Abb. 4
2. Vorbereitung zur Montage
2.5 Drehwinkel am Aufstellort einstellen
Abb. 5

9
VORSICHT!
Um Gesundheitsbeeinträchtigungen zu
vermeiden, sollte sich während dieses
Vorganges niemand unnötig in den betrof-
fenen Räumen aufhalten. Sorgen Sie für
eine gute Belüftung und öffnen Sie Fenster
und Außentüren. Wenn notwendig benut-
zen Sie einen Ventilator zum schnelleren
Luftaustausch.
SolltebeimerstenHeizvorgangdiemaximaleTem-
peraturnichterreichtwordensein,kannauchspäter
nochkurzzeitigGeruchsentwicklungauftreten.
7. Anfeuern
In der Anfeuerungsphase können höhere Emissi-
onswerteauftreten,deshalbsolldiesePhasemög-
lichstkurzsein.
Diein derTabelle1 (sieherechts) beschriebenen
Schieber-stellungensindeineEmpfehlung, die bei
denNormprüfungenermitteltwurden.PassenSie,
je nach Witterungsbedingungen und Zugverhalten
des Schornsteins, die Schieberstellungen Ihres
KanoandievorherrschendenGegebenheitenan.
VORSICHT!
Der Kano darf nur geschlossen betrieben
werden. Die Feuerraumtür dürfen Sie nur
zum Nachlegen des Brennstoffes öffnen.
WARNUNG!
Verwenden Sie zum Anzünden niemals
Benzin, Spiritus oder andere brennbare
Flüssigkeiten.
Anfeuern
Vorgehensweise Stellung der
Bedienungselemente
PrimärluftundSekundär-
luftvollständigöffnen.
Primär-undSekundär-
luftschieberkomplett
herausziehen.(s.Abb.6)
Feuerrostöffnen. Feuerrostschieber
herausziehen.
Restascheundevtl.
unverbrannteHolzkohle
inderMittedesBrenn-
raumesanhäufen.
LegenSieindieMittedes
Feuerraums2-3kleine
Scheite,aufdieseschich-
tenSiedieAnzündhilfe
undca.0,5kgHolzspäne.
Anzündhilfeanzünden.
Tab. 1
Abb. 6
8. Nachlegen / Heizen mit Nennleistung
DasNachlegensolltedannerfolgen,wenndieFlam-
men des vorherigen Abbrandes gerade erloschen
sind.
Nachlegen / Heizen mit Nennleistung
Vorgehensweise Stellung der
Bedienungselemente
PrimärluftundSekun-
därluft
einstellen.
Primärluftschieberschlie-
ßen,Sekundärluftschieber
aufMarkierung2.
(s.Abb.7)
Feuerrostschließen. Feuerrostschieber
hineinschieben.
ZweiHolzscheitevon
insgesamtca.1,4kg
mitderStirnseitenach
Vornezeigendeinlegen.
NureineLageBrennstoff
nachlegen.
Tab. 2

10
Abb. 8
10. Gluthaltung und erneutes Hochheizen
WartenSie,bisdieBraunkohlebrikettsbeidenlinks
beschriebenen Einstellungen gut durchgebrannt
sind. Schließen Sie dann die Primärluft und das
Feuerrost.DieSekundärluftschließenSiezu2/3.
HINWEIS!
Solange der Kaminofen noch in Betrieb ist,
die Sekundärluft nicht ganz schließen.
Zumerneuten HochheizenrüttelnSie dieRestglut
mitdemFeuerrostschieberauf.ÖffnenSiediePri-
märluftundlegenSieneueHolzscheiteauf.
11. Heizen mit kleiner Wärmeleistung
(während der Übergangszeit)
ReduzierenSiedieWärmeleistungIhresKanodurch
eine geringere Aufgabemenge von Brennstoff und
nichtdurcheineübermäßigeReduzierungderLuft-
zufuhr.
VORSICHT!
Drosseln Sie die Verbrennung nicht durch
zu geringe Luftzufuhr. Dies führt beim
Heizen mit Holz zu einer unvollständigen
Verbrennung und der Gefahr einer explo-
sionsartigen Verbrennung angesammelter
Holzgase (Verpuffung).
12. Entleeren des Aschetresors
Entsorgen Sie die Asche sicherheitshalber nur in
erkaltetem Zustand. Während der Ascheaufnahme
bendetsichderDeckelunterdemAschetresor.
NehmenSiedenAschetresormitdemdarunterbe-
ndlichenDeckelheraus.SchiebenSiedenDeckel
aufdenAschetresor,sodassdieserverschlossen
ist.DieleichteAschekannnunnichtmehrveriegen
undIhreWohnungbleibtsauber.DasEinsetzendes
AschetresorserfolgtinumgekehrterReihen-folge.
VORSICHT!
Ein wachsender Aschekegel kann die Zu-
fuhr von Primärluft beeinträchtigen oder
sogar versperren. Achten Sie darauf, dass
der Luftweg für die Primärluft zwischen
Aschetresor und Aschefachboden frei
bleibt.
Abb. 7
9. Heizen mit Braunkohlebriketts
DasAnfeuern und daserste Nachlegen solltemit
Holzerfolgen, siehe „Anfeuern“.Auf einekräftige
GrundglutlegenSiedanndieerstenzweibis drei
Braunkohlebriketts.SiesolltenmittigaufdemRost
mitngerbreitemAbstandliegenundmitfolgenden
Einstellungenabgebranntwerden:
Heizen mit Braunkohlebriketts
Vorgehensweise Stellung der
Bedienungselemente
Primärluftvollständig
öffnen.
Sekundärlufteinstellen.
Primärluftschieberganz
herausziehen.
Sekundärluftschieber
aufMarkierung1.
(s.Abb.8)
2StückBrikettauf
Feuerrostauegen
Feuerrostöffnen. Feuerrostschieber
herausziehen.
Tab. 3
