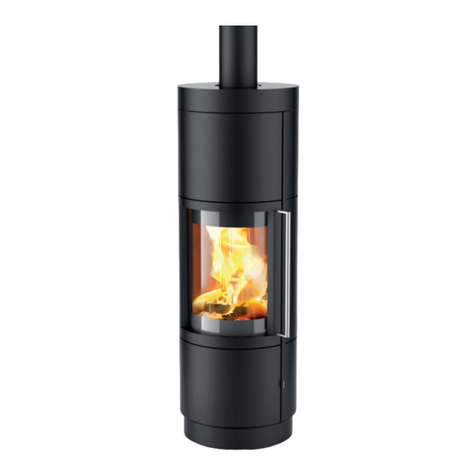

HASE LIMA User manual

Lima ·Sila ·Sila Plus
Bedienungsanleitung
Manuel d‘utilisation
Istruzioni per l‘uso
Operating instructions
Bedieningshandleiding
1

R3_01/2017
Deutsch S. 4 - 15
Français P. 16 - 25
Italiano P. 26 - 35
English P. 36 - 45
Nederlands P. 46 - 55

4
Das wünschen wir Ihnen
mit Ihrem Kaminofen:
Freude am Feuer, Zeit zum
Genießen, gemütliche Stunden.
Wir von Hase

5
Inhalt Seite
1. Allgemein.................................................... 5
  1.1 DenitionderWarnhinweise............ 5
2. Bedienungselemente ................................... 6
3. Sicherheitsabstände .................................... 7
4. Mehrfachbelegungbeiraumluftunab-
 hängigerBetriebsweise................................ 8
5. BrennstoffmengeundWärmeleistung........... 8
  5.1 Holzbriketts .................................... 8
6. BedienungDrehkonsole............................... 8
7. ErsteInbetriebnahme................................... 9
8. Anfeuern ................................................... 10
9. Nachlegen/HeizenmitNennleistung ......... 10
10. HeizenmitkleinerWärmeleistung
 (währendderÜbergangszeit)..................... 11
11. EntleerendesAschetresors ....................... 11
12. ReinigungderGlaskeramikscheibe............. 11
13. TechnischeDaten...................................... 12
14. ZusätzlicheAngabenfürÖsterreich............ 14
15. TypenschildLima/Sila/SilaPlus.............. 15
16. DIBtÜbereinstimmungszeichen ................ 15
1. Allgemein
Dieser Abschnitt enthält wichtige Hinweise zum
Gebrauch dieser technischen Dokumentation. Bei
derErstellungderTextewurdemitgroßerSorgfalt
vorgegangen.DennochsindwirfürVerbesserungs-
vorschlägeundHinweiseaufFehlerjederzeitdank-
bar.
©HaseKaminofenbauGmbH
1.1 Definition der Warnhinweise
WARNUNG!
Dieses Symbol warnt vor einer möglicher-
weise gefährlichen Situation. Das Nicht-
beachten dieser Warnung kann schwere
Verletzungen zur Folge haben oder sogar
zum Tode führen.
VORSICHT!
Dieses Zeichen weist auf eine mögli-
cherweise gefährliche Situation hin.
Nichtbeachtung kann Sachschäden oder
Verletzungen von Personen zur Folge ha-
ben.
HINWEIS!
Hier nden Sie zusätzliche Anwendungs-
tipps und nützliche Informationen.
UMWELT!
So gekennzeichnete Stellen geben
Informationen zum sicheren und umwelt-
schonenden Betrieb sowie zu Umweltvor-
schriften.

6
Feuerraumtürgriff
2. Bedienungselemente
Feuerrostbedienung
Luftschieber
Aschebehälter
Entriegelung Drehkonsole

7
3. Sicherheitsabstände
Die angegebenen Sicherheitsabstände gelten für
brennbareBaustoffe oder Bauteilemit brennbaren
Bestandteilen und einem Wärmedurchlasswider-
stand R ≤ 6 m²K/W. Bei besonders temperatur-
empndlichen Materialien wie z. B. Glas können
größereAbständeerforderlichsein.
Zu brennbaren bzw. wärmeempndlichen Ma-
terialien (z. B. Möbel, Holz- oder Kunststoff-
verkleidungen, Vorhänge usw.) sind folgende
Sicherheitsabständeeinzuhalten:ImStrahlungsbe-
reichderFeuerraumscheibe(Abb.1):100cmvor
und45cmnebendemKaminofen.
AußerhalbdesStrahlungsbereichesderFeuerraum-
scheibeistseitlichundhinterdemKaminofen ein
Abstandvon15cm(Abb.1)sowieoberhalbdes
Kaminofens von 50 cm (Abb. 2) zu brennbaren
bzw.wärmeempndlichenMaterialieneinzuhalten.
ImBereichdesRauchrohranschlusses(Wandoder
Zimmerdecke)darfsichimRadiusvon20cmkein
brennbaresbzw.wärmeempndlichesMaterialbe-
nden.
WARNUNG!
Bei brennbaren Fußbodenmaterialien
(z. B. Holz, Laminat, Teppich) ist eine
Bodenplatte aus nicht brennbarem Ma-
terial vorgeschrieben (z. B. Fliesen,
Sicherheitsglas, Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
und seitlich um mindestens 23 cm über-
ragen (Abb. 3).
Abb. 2
23
23
50
Boden-
platte
Darstellung der Sicherheitsabstände ohne
Drehfunktion. Sollte eine Bodenplatte er-
forderlich sein, muss deren Größe dem
drehbaren Bereich des Kaminofens ange-
passt sein (Abb. 3).
Abb. 1
100
45
15
100
44
15
15
50
50
AlleAngabenincm
Abb. 3

8
5. Brennstoffmenge und Wärmeleistung
Welche Wärmeleistung Sie erzielen, hängt davon
ab,wievielBrennstoffSieindenOfenhineinlegen.
Achten Sie darauf, beim Nachlegen nie mehr als
maximal 2 kg Brennstoff in den Ofen einzufüllen.
Die maximale Füllhöhe des Brennstoffs im Feuer-
raumbeträgt20cm.LegenSiemehrein,besteht
dieGefahrderÜberhitzung.SchädenamKamino-
fenodereinKaminbrandkönnendieFolgesein.
HINWEIS!
Wenn Sie insgesamt 1,5 kg Holz-
scheite mit einer Scheitlänge von
max. 25 cm einlegen, erreichen Sie
bei einer Brenndauer von ca. 45 Mi-
nuten eine Wärmeleistung von ca.
6 kW.
Sila,Sila Plus und Lima sind Zeitbrand-Feuerstät-
ten,bittegebenSieimmernureineLageBrennstoff
auf.
5.1 Holzbriketts
SiekönneninIhremLima,SilaoderSilaPlus auch
Holzbriketts nach DIN 51731 Hb2 oder gleich-
wertiger Qualität verfeuern. Beachten Sie, dass
Holzbriketts beim Abbrand aufquellen. Die Brenn-
stoffmenge reduzieren Sie je nach Heizwert der
Holzbrikettsumca.10-20%gegenüberderAufga-
bemengevonScheitholz.DieEinstellungderBedie-
nelementeunddieVorgehensweisesindanalogzu
derScheitholz-Verbrennung.
4. Mehrfachbelegung bei raumluftunab-
hängiger Betriebsweise
Bei raumluftunabhängiger Betriebsweise des
Lima, Sila oder Sila Plus ist unter folgenden Vor-
aussetzungenderAnschlussanmehrfachbelegte
Schornsteinemöglich:
VORSICHT!
Die Mehrfachbelegung ist nach den gel-
tenden nationalen und regionalen Vor-
schriften zulässig.
Alle angeschlossenen Feuerstätten müs-
sen sich in der gleichen Nutzungseinheit
bzw. im selben Wirkungsbereich der Lüf-
tungsanlage benden.
Die Eintrittsöffnungen für die Verbren-
nungsluftleitungen benden sich in glei-
chen Druckverhältnissen, windbedingte
Druckschwankungen sind zu vermeiden.
Bei Anschluss an einen LAS/LAF-Schorn-
stein muss dieser über eine Zulassung zur
Mehrfachbelegung für Feuerstätten für
feste Brennstoffe verfügen.
HINWEIS!
Die bauaufsichtliche Zulassung für den
raumluftunabhängigen Betrieb der Ka-
minöfen Lima, Sila oder Sila Plus können
Sie als PDF auf www.hase.de einsehen
und ausdrucken.
6. Bedienung der Drehkonsole
DerLima,SilaoderSilaPlusistserienmäßigmitei-
nerDrehkonsoleausgestattet.
Entriegeln Sie die Drehkonsole durch kurzes Drü-
ckenderTasteAunddrehenSiedenLima,Silaoder
SilaPlusindiegewünschtePosition.KurzvorErrei-
chenderEndpositiondieTasteAnochmalsdrücken
unddurchleichteOfendrehungeinrastenlassen.
DerLima,SilaoderSilaPlushateinenmaximalen
Drehwinkelvon120Grad,denSiein15Gradschrit-
tenarretierenkönnen.
Abb. 4
A
WARNUNG!
Sicherheitsabstände zu brennbaren Mate-
rialien beachten! Aus Sicherheitsgründen
den Kaminofen niemals während der Be-
feuerung drehen!

9
7 . Erste Inbetriebnahme
HINWEIS!
Beim Transport zu Ihnen kann sich im
Inneren des Ofens Kondensatfeuchte
ansammeln, die unter Umständen zum
Wasseraustritt am Ofen oder an den
Rauchrohren führen kann. Trocknen Sie
die feuchten Stellen umgehend ab.
Die Oberäche Ihres Kaminofens wird vor der
Farbbeschichtung mit Strahlgut vorbereitet. Trotz
sorgfältigerKontrollekönnen ResteimOfenkörper
verbleibenundsichbeiderAufstellungIhresKamin-
ofenslösenundherausfallen.
HINWEIS!
Um mögliche Schäden zu vermeiden,
saugen Sie die Stahlkügelchen sofort mit
dem Staubsauger auf.
Bei der ersten Inbetriebnahme jedes Kaminofens
kommtes durchdieHitzeentwicklung zurFreiset-
zungüchtigerBestandteileausderBeschichtung
desOfens,denDichtbändernunddenSchmierstof-
fensowiezuRauch-undGeruchsentwicklungen.
BeierhöhterBrenntemperaturdauertdiesereinma-
ligeVorgangca.4bis5Stunden.DamitSiediese
erhöhte Brenntemperatur erreichen, erhöhen Sie
dieinKapitel9„Nachlegen/HeizenmitNennleis-
tung“empfohleneBrennstoffmengeumca.25%.
VORSICHT!
Um Gesundheitsbeeinträchtigungen zu
vermeiden, sollte sich während dieses
Vorganges niemand unnötig in den betrof-
fenen Räumen aufhalten. Sorgen Sie für
eine gute Belüftung und öffnen Sie Fens-
ter und Außentüren. Wenn notwendig,
benutzen Sie einen Ventilator zum schnel-
leren Luftaustausch.
SolltebeimerstenHeizvorgangdiemaximaleTem-
peraturnichterreichtwordensein,kannauchspä-
ternochkurzzeitigGeruchsentwicklungauftreten.
Abb. 5
Abb. 6

10
8. Anfeuern
In der Anfeuerungsphase können höhere Emissi-
onswerteauftreten,deshalbsolldiesePhasemög-
lichstkurzsein.
DieinderTabelle1(sieheAbb.rechts)beschriebe-
nenSchieberstellungensind eineEmpfehlung, die
bei den Normprüfungen ermittelt wurden. Passen
Sie, je nach Witterungsbedingungen und Zugver-
haltendesSchornsteins,dieSchieberstellungIhres
Lima, Sila oder Sila Plus an die vorherrschenden
Gegebenheitenan.
HINWEIS!
Lima, Sila oder Sila Plus darf nur ge-
schlossen betrieben werden. Die Feuer-
raumtür dürfen Sie nur zum Nachlegen
des Brennstoffes öffnen.
WARNUNG!
Verwenden Sie zum Anzünden niemals
Benzin, Spiritus oder andere brennbare
Flüssigkeiten.
VORSICHT!
Der Türgriff kann während des Betriebs
heiß werden. Schützen Sie Ihre Hände
beim Nachlegen mit den beiliegenden
Ofenhandschuhen.
Anfeuern
Vorgehensweise Stellung der
Bedienungselemente
LuftschieberinAnheiz-
stellungbringen.
Luftschieberüberdie
roteMarkierungkomplett
herausziehen.
Restascheundevtl.
unverbrannteHolzkohle
inderMittedesBrenn-
raumesanhäufen
Feuerrostöffnen. Feuerrostschieber
herausziehen.
LegenSie4-6kleine
Scheitemitca.Ø3-6
cmundinsg.max.2kg
mittigindenFeuerraum
undschichtendiese
kreuzweiseübereinander.
AufdieselegenSieca.
0,5kgHolzspäneunddie
Anzündhilfe.
Anzündhilfeanzünden.
Delhi
BeendenderAnheizphase
sobaldderBrennstoff
vollständigentzündetist.
Luftschiebersoweit
eindrückenbisdierote
Markierungnichtmehr
sichtbarist.
Feuerrostschließen. Feuerrostschieber
hineinschieben.
Tab. 1
9. Nachlegen / Heizen mit Nennleistung
Das Nachlegen sollte dann erfolgen, wenn die
Flammen des vorherigen Abbrandes gerade
erloschensind.
Nachlegen / Heizen mit Nennleistung
Vorgehensweise Stellung der
Bedienungselemente
Verbrennungsluft
einstellen.
Luftschieberzwischen
Markierung2und3.
Feuerrostschließen. Feuerrostschieber
hineinschieben.
ZweiHolzscheitevon
insgesamtca.1,5kg
mitderStirnseitenach
vornezeigendeinlegen.
NureineLageBrennstoff
nachlegen.
Tab. 2
VORSICHT!
Achten Sie darauf, dass Sie die Holz-
scheite mit ausreichend Abstand (mind.
5 cm) zu der Feuerraumscheibe einlegen.

11
10. Heizen mit kleiner Wärmeleistung
(während der Übergangszeit)
DieWärmeleistungIhresLima,SilaoderSilaPlus
könnenSie durchdie Mengedes Brennstoffsbe-
einussen.
HINWEIS!
Drosseln Sie die Verbrennung nicht durch
zu geringe Luftzufuhr. Dies führt beim
Heizen mit Holz zu einer unvollständigen
Verbrennung und der Gefahr einer explo-
sionsartigen Verbrennung angesammelter
Holzgase (Verpuffung).
11. Entleeren des Aschetresors
Entsorgen Sie die Asche sicherheitshalber nur in
erkaltetem Zustand. Während der Ascheaufnah-
mebendetsichderDeckel(Abb.7/1)unterdem
Aschetresor(Abb.7/2).
Als Verbrennungsrückstände bleiben die minerali-
schenAnteiledesHolzes(ca.1%)imAschetresor.
NehmenSiedenAschetresormitdemdarunterbe-
ndlichenDeckelheraus.AchtenSiedarauf,dass
der Aschekegel nicht bis zum Feuerraumboden
anwächst.SchiebenSiedenDeckelaufdenAsche-
tresor,sodassdieserverschlossenist (Abb.8/1).
Dieleichte Aschekann nunnicht mehrveriegen
undIhreWohnungbleibtsauber.DasEinsetzendes
AschetresorserfolgtinumgekehrterReihenfolge.
AchtenSiedarauf,dassderAschefachdeckelbeim
EinlegeninsAschefachmitdenseitlichenLaschen
nach unten auf dem Aschefachboden auiegt
(Abb.8/1).
1
Abb. 7
2
2
1
Abb. 8
12. Reinigung der Glaskeramikscheibe
Verwenden Sie für die Reinigung den beiliegen-
denSchutzhandschuhmitextralangemSchaft,er
schützt Sie und Ihre Kleidung vor Verschmutzun-
gen.
Wir empfehlen Ihnen ein bewährtes und umwelt-
schonendesReinigungsverfahren:
FeuchtenSieeinKnäuelHaushalts-oderZeitungs-
papier an, tauchen Sie es in die kalte Holzasche
undreibenSiedamitdieScheibeein.AmSchluss
wischen Sie einfach mit einem trockenen Papier-
knäuelnach.
HINWEIS!
Verwenden Sie für diese Reinigungsart
nur Holzasche aus Scheitholz. Holzbri-
ketts enthalten möglicherweise Zusatz-
stoffe, die die Oberäche der Glaskeramik
verkratzen können.
Für die Reinigung kann auch handelsüblicher
Glasreinigerverwendetwerden.ZurSchonungder
Dichtungen und Stahloberächen empfehlen wir,
denGlasreinigeraufeinenLappenundnichtdirekt
aufdieScheibenzusprühen.

12
13. Technische Daten
KaminofenLima C.16 / Sila,geprüftnach DIN-EN 13240 und Art. 15 a B-VG
(Österreich),darfnurmitgeschlossenemFeuerraumbetriebenwerden.Entspricht
den Zulassungskriterien für raumluftunabhängige Feuerstätten des DIBt.
Mehrere Anschlüsse an einen Kamin möglich, siehe Punkt 4. Mehrfachbelegung
bei raumluftunabhängiger Betriebsweise.
DIBt-Zulassungs-Nr.: Z-43.12-396(FC61x)
Zur Bemessung des Schornsteins nach EN 13384-Teil 1 / 2 gelten folgende Daten:
Brennwerte* Scheitholz
Nennwärmeleistung 6kW
Raumwärmeleistung 6,4 kW
Abgastemperatur 256 ˚C
Wirkungsgrad 81 %
Feinstaub 16 mg/Nm³
OGC 59 mg/Nm³
NOX104 mg/Nm³
CO-Gehaltbei13%O21000 mg/Nm³
Abgasmassenstrom 5,6 g/s
Abgasstutzentemperatur 308 ˚C
MindestförderdruckbeiNennwärmeleistung** 12 Pa
Mindestverbrennungsluftbedarf 25 m³/h
* Prüfstandswerte
**ZusätzlicherFörderdruckbedarffürVerbrennungsluftanschlussmitHase-Luftsystem:hinten=3Pa
DieaufdemGeräteschildangegebeneNennwärmeleistungvon6 kWistjenachder
IsolierungdesGebäudesausreichendfür20 bis 80 m²(ohneGewähr).
Abmessungen: Höhe Breite Tiefe
Ofen 126cm 47cm 47cm
Feuerraum 40cm 31cm 28cm
Abmessungenincm
Vorderansicht Lima C.16 / Sila: Seitenansicht Lima C.16 / Sila:
Aufsicht Lima C.16 / Sila:
***fürseparateLuftzufuhrinNiedrigenergiehäusernundRaumlüftungssystemen
126 Ofenhöhe
47
118 Rauchrohr-Anschlusshöhe 1mind. 30
10 AnschlusshöheHase-Luftsystem
13,5 Hase-Luftsystem
 unten
23,5
GewichtLimaC.16(Keramik/Speckstein) 195/220kg
GewichtSila(Stahl/Keramik/Speckstein) 140/180/200kg
Gewicht1xSpeicherblock(SilaStahl) 82kg
¹VertikalesRauchrohrverbindungsstück mind.30cm
Rauchrohrdurchmesser 15cm
RohrdurchmesserHase-Luftsystem*** 10cm

13
Abmessungenincm
Vorderansicht Sila Plus: Seitenansicht Sila Plus:
Technische Daten
KaminofenSila Plus,geprüftnach DIN-EN 13240 und Art. 15 a B-VG (Öster-
reich), darf nur mit geschlossenem Feuerraum betrieben werden. Entspricht
den Zulassungskriterien für raumluftunabhängige Feuerstätten des DIBt.
Mehrere Anschlüsse an einen Kamin möglich, siehe Punkt 4. Mehrfachbelegung
bei raumluftunabhängiger Betriebsweise.
DIBt-Zulassungs-Nr.: Z-43.12-396(FC61x)
Zur Bemessung des Schornsteins nach EN 13384-Teil 1 / 2 gelten folgende Daten:
Brennwerte* Scheitholz
Nennwärmeleistung 6kW
Raumwärmeleistung 6,4 kW
Abgastemperatur 256 ˚C
Wirkungsgrad 81 %
Feinstaub 16 mg/Nm³
OGC 59 mg/Nm³
NOX104 mg/Nm³
CO-Gehaltbei13%O21000 mg/Nm³
Abgasmassenstrom 5,6 g/s
Abgasstutzentemperatur 308 ˚C
MindestförderdruckbeiNennwärmeleistung** 12 Pa
Mindestverbrennungsluftbedarf 25 m³/h
* Prüfstandswerte
** ZusätzlicherFörderdruckbedarffürVerbrennungsluftanschlussmitHase-Luftsystem:hinten=3Pa
DieaufdemGeräteschildangegebeneNennwärmeleistungvon6 kWistjenachder
IsolierungdesGebäudesausreichendfür20 bis 80 m²(ohneGewähr).
Abmessungen: Höhe Breite Tiefe
Ofen 141cm 47cm 47cm
Feuerraum 40cm 31cm 28cm
Aufsicht Sila Plus:
Ofenhöhe
141
118 Rauchrohr-Anschlusshöhe
***fürseparateLuftzufuhrinNiedrigenergiehäusernundRaumlüftungssystemen
47
1mind. 30
10 AnschlusshöheHase-Luftsystem
13,5 Hase-Luftsystem
 unten
23,5
Gewichtinkl.Speicherblock141kg 291kg
¹VertikalesRauchrohrverbindungsstück mind.30cm
Rauchrohrdurchmesser 15cm
RohrdurchmesserHase-Luftsystem*** 10cm

14
14. Zusätzliche Angaben für Österreich
Prüfberichtsnummer (A):RRF-AU-40164295
Zur Bemessung des Schornsteins nach EN 13384-1 /-2 gelten folgende Daten*:
Nennwärmeleistung 6 kW
Raumwärmeleistung 6,4 kW
Abgastemperatur 256 °C
Leistungsbereichmin./max. 4-7 kW
Brennstoff Scheitholz
Brennstoffwärmeleistung 7,9 kW
Wirkungsgrad 81%
Abgasmassenstrom 5,6 g/s
Abgasstutzentemperatur 308 °C
MindestförderdruckbeiNennwärmeleistung 12 Pa
Emissionswerte (bei Nennlast)* Holz
CO 766 mg/MJ
NOX77 mg/MJ
OGC 39 mg/MJ
Staub 12 mg/MJ
Wirkungsgrad(Teillast) 84 %
Luftschiebereinstellung, Brennstoffmengen und Abbrandzeiten*
Teillast Scheitholz
(max.250mmlang)
Brennstoffmenge 2Scheite0,6kg
Luftschieber Pos.zu1,7
Abbrandzeit ca.31Minuten *Prüfstandswerte
Rhein-Ruhr Feuerstätten Prüfstelle GmbH · Im Lipperfeld 34b · 46047 Ober-
hausen:
DatumderTypenprüfung: 22.06.2016

15
15. Typenschild Lima C.16 / Sila / Sila Plus
16/2016
1625
*Bedienungsanleitung beachten
Note the Instructions for use
Hase Kaminofenbau GmbH - Niederkircher Str. 14
54294 Trier/Germany
CO-Emission (bei 13 % 02):
< 1250 mg/Nm3
Staub-Emission (bei 13 % 02):
< 40 mg/Nm3
Geprüft nach: ART 15a-B-VG
Prüfberichtsnummer: RRF-AU-40 16 4925
Wärmeleistung: 4-7 kW
Brennstoffwärmeleistung: 7,9 kW
Zeitbrandfeuerstelle für geschlossenen
Betrieb
Gerät ist für eine Mehrfachbelegung
des Schornsteins geeignet.*
Sicherheitsabstände zu brennbaren
Materialien: hinten 15 cm /
zur Seite 45 cm / vorne 100 cm
Intermittent burning heating appliance for
closed operation
Appliance suitable for multiple connection
to the chimney.
Safety distances to combustible materials:
15 cm to the back / 45 cm to the sides /
100 cm to the front
Heizleistung 6 kW Thermal output
Zulässige Brennstoffe Permitted fuel
CO-Emmision (bei 13 % 02) CO emission (at 13 % 02)
Scheitholz 0,08 Vol.% Firewood
Mittlere Abgastemperatur 256 °C Mean temperature at waste gas outlet
Energieeffi zienz Scheitholz 81 % Energy effi ciency fi rewood
Raumheizer / Space heater EN13240:2001/A2:2004/AC:2007
Typ / Type: Lima C.16 / Sila / Sila Plus (Typ FC61x)
DIBt Zulassung / approval no.: Z-43.12-396 / DoP: Lima C.16-/Sila-/Sila Plus-2016/06/01
Schweiz / Switzerland Österreich / Austria
43.12-396
Made in Germany
Z-43.12-396
16. DIBt Übereinstimmungszeichen

16
Nous vous souhaitons
d’agréables moments de
détente au coin du feu.
Hase

17
Table des matières Page
1. Généralités.................................................17
  1.1 Dénitiondessymboles
   d‘avertissement.............................17
2. Elémentsdecommande.............................18
3. Distancesdesécurité .................................19
4. Raccordementmultiple
 avecfonctionnement
 indépendantdel’airambiant.......................20
5. Quantitédecombustible
 etpuissancecalorique..............................20
  5.1 Briquettesdebois..........................20
6. Manipulationdelaconsoletournante......... 20
7. Premièremiseenservice ...........................21
8. Allumage....................................................22
9. Alimentation/Chaufferavecune
 puissancecaloriquenominale...................22
10. Chaufferavecunefaiblepuissance
 calorique(demi-saison)........................... 23
11. Viderlecendrier .........................................23
12. Nettoyagedelavitreenvitrocéramique...... 23
13. Caractéristiquestechniques........................24
1. Généralités
Ce paragraphe contient des informations impor-
tantessurl‘utilisationdecettedocumentationtech-
nique.Lestextesontétérédigésavecbeaucoupde
soin. Malgré tout, nous sommes ouverts à toute
proposition d‘amélioration et vous remercions de
noussignalerleserreurséventuelles.
©HaseKaminofenbauGmbH
1.1 Définition des symboles
d‘avertissement
ATTENTION!
Ce symbole signale une situation poten-
tielle-ment dangereuse. Le non-respect
de cet avertissement peut entraîner de
graves blessures, voire même provoquer
la mort.
PRECAUTION!
Ce symbole signale une situation poten-
tiellement dangereuse. Le non-respect
peut ent-raîner des dommages matériels
ou corporels.
REMARQUE!
Vous trouverez ici des conseils d‘utilisa-
tion complémentaires et des informations
utiles.
ENVIRONNEMENT!
Les endroits munis de ce symbole
donnent des informations sur un fonction-
nement en toute sécurité et respectueux
de l‘environnement, ainsi que sur les
prescriptions relatives à l‘environnement.

18
2. Eléments de commande
Cendrier
Poignée de la porte du foyer
Déverrouillage de la console tournante
Manette de réglage d‘air
Réglage de la grille à cendres

19
3. Distances de sécurité
Lesdistancesdesécuritéindiquéessontvalables
pourlesmatériauxcombustiblesainsiquelesélé-
mentscomportant des composants inammables
avecunerésistancethermiqueR≤6m²K/W.
Dans le cas de matériaux particulièrement sen-
siblesàlatempérature,commep.ex.leverre,des
distances de sécurités plus importantes peuvent
êtrerequises.
Aucun matériau inammable ou thermosensible
(p.ex. meuble, garnitures en bois ou en matériau
synthétique, rideaux, etc.) ne doit se trouver à
moinsde100cmdevantetàmoinsde45cmà
côtédupoêleàbois,danslazonederayonnement
dufoyer.
Unedistancede sécuritéde15 cmdoitêtre res-
pectée par rapport aux surfaces de rayonnement
delavitreavantetdesvitreslatérales(g.1).Ilen
est de même au dessus du poêle, les matériaux
combustibles doivent être maintenus à une dis-
tancede50cmdel’appareil(g.2).
Aucunmatériauinammableousensibleàlatem-
pérature ne doit se trouver au niveau du raccor-
dement(muralou surplafond)dans unrayonde
20 cm.
ATTENTION!
Si le matériau du revêtement de sol est
inammable (p.ex. bois, stratié, mo-
quette), la réglementation de sécurité in-
cendie prescrit l‘installation d‘une plaque
en matériau ininammable (p.ex. carre-
lage, verre sécurité, ardoise, tôle d‘acier).
La taille de cette plaque de sol doit
dépasser le tracé du poêle à bois d‘au
g. 2
g. 3
23
23
50
plaque
desol
moins 50 cm devant et d‘au moins 23 cm
sur les côtés (g. 2).
Représentation des distances de sécurité
sans fonction rotative. En cas de néces-
sité d’une plaque de sol, les dimensions
correspondantes devront être adaptées à
l’espace rotatif du poêle à bois (g. 3).
g. 1
100
45
15
100
44
15
15
Dimensionsencm
50
50

20
4. Raccordement multiple avec
fonctionnement indépendant de l’air
ambiant
En cas de fonctionnement indépendant de l’air
ambiant,leLima,SilaouSilaPluspeutfonctionner
avec une cheminée sur laquelle plusieurs foyers
sontraccordéssouslesconditionssuivantes:
PRECAUTION!
Le raccord multiple à un même conduit de
cheminée est autorisé conformément aux
prescriptions nationales et régionales en
vigueur.
Tous les foyers raccordés doivent se
trouver dans la même unité d’utilisation
et dans un même champ d’action du sys-
tème d’aération.
Les orices d’entrée pour les conduits
d’air de combustion afchent les mêmes
conditions de pression ; les variations de
pression dues au vent sont à éviter.
En cas de raccordement à une cheminée
de type air-gaz de combustion/conduit
d’évacuation air-gaz de combustion, cette
dernière doit disposer d’un agrément
pour cheminée à raccordement multiple
pour combustibles solides.
5. Quantité de combustible et puissance
calorifique
Laquantitédecombustibledéposéedanslefoyer
de votre poêle à bois déterminera sa puissance
calorique.Lorsquevousrechargez,veillezàneja-
maisdépasserunechargede2kgdecombustible.
Lahauteurderemplissagemaximaleencombus-
tibledanslachambredecombustionestde20cm.
Encasdedépassementdecettequantité,ilyaun
risquedesurchauffepouvantendommagerlepoêle
àboisouprovoquerunfeudecheminée.
REMARQUE!
On obtient une puissance calorique d‘en-
viron 6 kW avec un chargement total de
1,5 kg de bûches d‘une longueur de max.
25 cm, pour une durée de combustion
d‘environ 45 minutes.
LepoêleLima,SilaouSilaPlusestunfoyeràac-
cumulation,nemettezjamaisplusd‘unecouchede
combustible.
5.1 Briquettes de bois
VouspouvezégalementutiliservotreLima,Silaou
SilaPlusavecdesbriquettesdeboisselonlanor-
me DIN 51731 Hb2 ou d’une qualité équivalente.
Veuillez noter que ces briquettes gonent lors de
lacombustion etselonleurpouvoircalorique,la
quantité de combustible diminue de 10-20% par
rapport à la quantité initiale. Le réglage des élé-
mentsdecommandesainsiquelamanièredepro-
cédersontanaloguesàlacombustiondelabûche.
6. Manipulation de la console
tournante
Déverrouillez la console rotative par une brève
pressiondelatoucheAettournezleLima,Silaou
Sila Plus dans la position souhaitée. Pressez de
nouveaulatoucheAavantd’atteindrelaposition
nalelaissezledispositifs’encastrerenexerçantune
légèrerotationdupoêleàbois.LepoêleLima,Sila
ouSilaPlusaunanglederotationmaximalde120
degrés,quevouspouvezbloquerparcransde15
degrés.
g. 4
A
ATTENTION!
Tenir éloigné des matériaux inammables !
Pour des raisons de sécurité, ne jamais
tourner le poêle à bois pendant qu‘il est
allumé !
Siuneplaquedesolestnécessaire,satailledevra
êtreadaptéeàlazonedepivotementdupoêleàbois.
