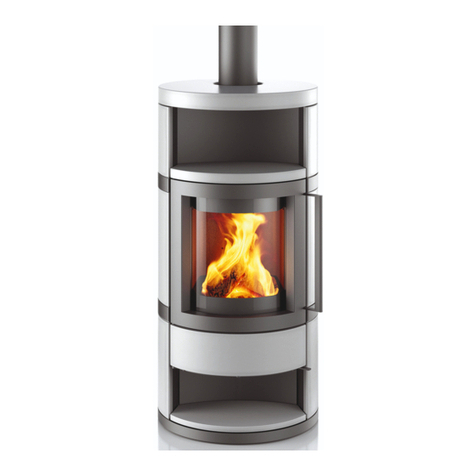

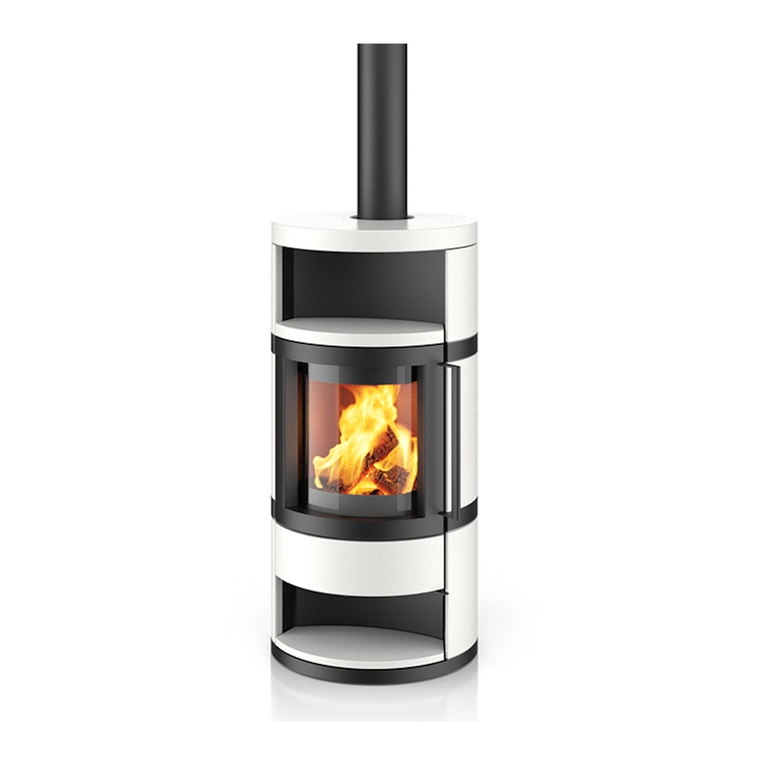

HASE COMO User manual

1
Bedienungsanleitung
Manuel d‘utilisation
Istruzioni per l‘uso
Operating instructions
Bedieningshandleiding
Návod na používání
Instrukcja obsługi
Návod na používanie

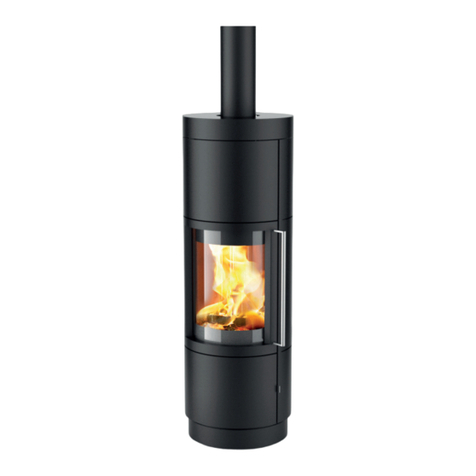

Como

2

Deutsch S. 4 - 13
Français P. 14 - 21
Italiano P. 22 - 29
English P. 30 - 37
Nederlands P. 38 - 45
Český jazyk S. 46 - 53
Język polski S. 54 - 61
Slovenský jazyk S. 62 - 69
R11_12/2017
SK
CZ
PL
D
F
GB
I
NL

4
Das wünschen wir Ihnen
mit Ihrem Kaminofen:
Freude am Feuer, Zeit zum
Genießen, gemütliche Stunden.
Wir von Hase

5
D
Inhalt Seite
1. Allgemein 5
  1.1 DenitionderWarnhinweise 5
2. Bedienungselemente 6
3. Sicherheitsabstände 7
4. BrennstoffmengeundWärmeleistung 7
  4.1 Holzbriketts 7
5. ErsteInbetriebnahme 8
6. Anfeuern 8
7. Nachlegen/HeizenmitNennleistung 9
8. HeizenmitBraunkohlebriketts 9
9. GluthaltungunderneutesHochheizen 9
10. HeizenmitkleinerWärmeleistung
 (währendderÜbergangszeit) 10
11. EntleerendesAschetresors 10
12. TechnischeDaten 11
13. ZusätzlicheAngabenfürÖsterreich 12
Anhang
Produktdatenblatt 72
Typenschild 74
Energieefzienzlabel 75
1. Allgemein
DieserAbschnittenthältwichtigeHinweisezumGe-
brauchdiesertechnischenDokumentation.Beider
ErstellungderTextewurdemitgroßerSorgfaltvor-
gegangen.DennochsindwirfürVerbesserungsvor-
schlägeundHinweiseaufFehlerjederzeitdankbar.
©HaseKaminofenbauGmbH
1.1 Definition der Warnhinweise
WARNUNG!
Dieses Symbol warnt vor einer möglicher-
weise gefährlichen Situation. Das Nicht-
beachten dieser Warnung kann schwere
Verletzungen zur Folge haben oder sogar
zum Tode führen.
VORSICHT!
Dieses Zeichen weist auf eine möglicher-
weise gefährliche Situation hin. Nicht-
beachtung kann Sachschäden oder
Verletzungen von Personen zur Folge ha-
ben.
HINWEIS!
Hier nden Sie zusätzliche Anwendungs-
tipps und nützliche Informationen.
UMWELT!
So gekennzeichnete Stellen geben
Informationen zum sicheren und umwelt-
schonenden Betrieb sowie zu Umweltvor-
schriften.

6
2. Bedienungselemente
Aschetresor
Sekundärluftschieber
Primärluftschieber
Feuerrostbedienung
Feuerraumtürgriff

7
D
17
50
17
3. Sicherheitsabstände
Die angegebenen Sicherheitsabstände gelten für
brennbare Baustoffe oder Bauteile mit brennbaren
Bestandteilen und einem Wärmedurchlasswider-
standR≤6m²K/W.Beibesonderstemperaturemp-
ndlichenMaterialienwiez.B.Glaskönnengrößere
Abständeerforderlichsein.
Zubrennbarenbzw.wärmeempndlichenMateriali-
en(z.B.Möbel,Holz-oderKunststoffverkleidungen,
Vorhänge usw.)sindfolgende Sicherheitsabstände
einzuhalten: Im Strahlungsbereich der Feuerraum-
scheibe(Abb.1):120cmvorund50cmnebendem
Kaminofen.
Außerhalb des Strahlungsbereiches der Feuer-
raumscheibeistseitlichundhinterdemKaminofen
einAbstandvon20cm(Abb.1)sowieoberhalbdes
Kaminofensvon75cmzubrennbarenbzw.wärme-
empndlichenMaterialieneinzuhalten.
ImBereichdesRauchrohranschlusses(Wandoder
Zimmerdecke)darfsichimRadiusvon20cmkein
brennbares bzw. wärmeempndliches Material be-
nden.
WARNUNG!
Bei brennbaren Fußbodenmaterialien (z.
B. Holz, Laminat, Teppich) ist eine Bo-
denplatte aus nicht brennbarem Material
vorgeschrieben (z. B. Fliesen, Sicherheits-
glas, Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
4. Brennstoffmenge und Wärmeleistung
Welche Wärmeleistung Sie erzielen, hängt davon
ab,wievielBrennstoffSieindenOfenhineinlegen.
Achten Sie darauf, beim Nachlegen nie mehr als
maximal 2 kg Brennstoff in den Ofen einzufüllen.
Die maximale Füllhöhe des Brennstoffs im Feuer-
raum beträgt 20 cm. Legen Sie mehr ein, besteht
dieGefahrderÜberhitzung.Schäden am Kamino-
fenodereinKaminbrandkönnendieFolgesein.
HINWEIS!
Wenn Sie 1,7 kg Holzscheite mit einer
Scheitlänge von max. 30 cm einlegen, er-
reichen Sie bei einer Brenndauer von ca.
45 Minuten eine Wärmeleistung von ca. 7
kW. (bei Braunkohlebriketts 3 Stück mit
insg. ca. 1,7 kg bei ca. 60 min.).
DerComo ist eine Zeitbrand-Feuerstätte, bitte ge-
benSieimmernureineLageBrennstoffauf.
4.1 Holzbriketts
SiekönneninIhremComo auchHolzbrikettsnach
DIN51731Hb2odergleichwertigerQualitätverfeu-
ern.BeachtenSie,dassHolzbrikettsbeimAbbrand
aufquellen. Die Brennstoffmenge reduzieren Sie
jenachHeizwertderHolzbriketts um ca. 10-20%
gegenüberderAufgabemenge von Scheitholz.Die
EinstellungderBedienelementeunddieVorgehens-
weisesindanalogzuderScheitholz-Verbrennung
Abb. 2
Angabenincm
Angabenincm
Boden-
platte
Abb. 1
20
50
120
20
20
120
und seitlich um mindestens 17 cm überra-
gen (Abb. 2).

8
Vorganges niemand unnötig in den be-
troffenen Räumen aufhalten. Sorgen Sie
für eine gute Belüftung und öffnen Sie
Fenster und Außentüren. Wenn notwendig
benutzen Sie einen Ventilator zum schnel-
leren Luftaustausch.
SolltebeimerstenHeizvorgangdiemaximaleTem-
peraturnichterreichtwordensein,kannauchspäter
nochkurzzeitigGeruchsentwicklungauftreten.
6. Anfeuern
In der Anfeuerungsphase können höhere Emissi-
onswerteauftreten,deshalbsolldiesePhasemög-
lichstkurzsein.
DieinderTabelle1(sieheAbb.rechts)beschriebe-
nen Schieberstellungen sind eine Empfehlung, die
bei den Normprüfungen ermittelt wurden. Passen
Sie, je nach Witterungsbedingungen und Zugver-
haltendesSchornsteins,dieSchieberstellungIhres
ComoandievorherrschendenGegebenheitenan.
HINWEIS!
Der Como darf nur geschlossen betrieben
werden. Die Feuerraumtür dürfen Sie nur
zum Nachlegen des Brennstoffes öffnen.
WARNUNG!
Verwenden Sie zum Anzünden niemals
Benzin, Spiritus oder andere brennbare
Flüssigkeiten.
VORSICHT!
Der Türgriff kann während des Betriebs
heiß werden. Schützen Sie Ihre Hände
5 . Erste Inbetriebnahme
HINWEIS!
Beim Transport zu Ihnen kann sich im
Inneren des Ofens Kondensatfeuchte
ansammeln, die unter Umständen zum
Wasseraustritt am Ofen oder an den
Rauchrohren führen kann. Trocknen Sie
die feuchten Stellen umgehend ab.
Die Oberäche Ihres Kaminofens wird vor der
Farbbeschichtung mit Strahlgut vorbereitet. Trotz
sorgfältiger Kontrolle können Reste im Ofenkörper
verbleibenundsichbeiderAufstellungIhresKamin-
ofenslösenundherausfallen.
HINWEIS!
Um mögliche Schäden zu vermeiden, sau-
gen Sie die Stahlkügelchen sofort mit dem
Staubsauger auf.
Bei der ersten Inbetriebnahme jedes Kaminofens
kommt es durch die Hitzeentwicklung zur Freiset-
zung üchtiger Bestandteile aus der Beschichtung
desOfens,denDichtbändernunddenSchmierstof-
fensowiezuRauch-undGeruchsentwicklungen.
BeierhöhterBrenntemperaturdauertdiesereinma-
ligeVorgangca.4bis5Stunden.DamitSiediese
erhöhteBrenntemperaturerreichen,erhöhenSiedie
inKapitel7„Nachlegen/HeizenmitNennleistung“
empfohleneBrennstoffmengeumca.25%.
VORSICHT!
Um Gesundheitsbeeinträchtigungen zu
vermeiden, sollte sich während dieses
beim Nachlegen mit den beiliegenden
Ofenhandschuhen.
Anfeuern
Vorgehensweise Stellung der
Bedienungselemente
PrimärluftundSekundär-
luftvollständigöffnen.
Primär-undSekundär-
luftschieberkomplett
herausziehen.(s.Abb.3)
Restascheundevtl.unver-
brannteHolzkohleinder
MittedesBrennraumes
anhäufen.
Feuerrostöffnen. Feuerrostschieber
herausziehen.
LegenSie4-6kleine
Scheitemitca.Ø3-6cm
undinsgesamtmax.2kg
mittigindenFeuerraum
undschichtendiese
kreuzweiseübereinander.
AufdieselegenSieca.
0,5kgHolzspäneunddie
Anzündhilfe.
Anzündhilfeanzünden.
Delhi
Tab. 1
Abb. 3

9
D
VORSICHT!
Achten Sie darauf, dass Sie die Holz-
scheite mit ausreichend Abstand (mind.
5 cm) zu der Feuerraumscheibe einlegen.
8. Heizen mit Braunkohlebriketts
DasAnfeuern und das erste Nachlegen sollte mit
Holz erfolgen, siehe „Anfeuern“. Auf eine kräftige
Grundglutlegen Sie danndie erstenzwei bis drei
Braunkohlebriketts.SiesolltenmittigaufdemRost
mitngerbreitemAbstandliegenundmitfolgenden
Einstellungenabgebranntwerden:
Heizen mit Braunkohlebriketts
Vorgehensweise Stellung der
Bedienungselemente
Primärluftvollständig
öffnen.
Sekundärlufteinstellen.
Primärluftschieber(I)ganz
herausziehen.
Sekundärluftschieber(II)
aufMarkierung2.
(s.Abb.5)
Feuerrostöffnen. Feuerrostschieber
herausziehen.
DreiStückBraunkohlebri-
kettsvoninsgesamt.ca.
1,7kgmitngerbreitem
Abstandmittigaufden
Rostauegen.Nur
eineLageBrennstoff
nachlegen.
Tab. 3
9. Gluthaltung und erneutes Hochheizen
WartenSie,bisdieBraunkohlebrikettsbeidenlinks
beschriebenen Einstellungen gut durchgebrannt
sind. Schließen Sie dann die Primärluft und das
Feuerrost.DieSekundärluftschließenSiezu2/3.
VORSICHT!
Solange der Kaminofen noch in Betrieb
ist, die Sekundärluft nicht ganz schließen.
Zumerneuten Hochheizenrütteln Sie die Restglut
mitdemFeuerrostschieberauf.ÖffnenSiediePri-
märluftundlegenSieneueHolzscheiteauf.
7. Nachlegen / Heizen mit Nennleistung
Das Nachlegen sollte dann erfolgen, wenn die
Flammen des vorherigen Abbrandes gerade erlo-
schensind.
Nachlegen / Heizen mit Nennleistung
Vorgehensweise Stellung der
Bedienungselemente
PrimärluftundSekundär-
lufteinstellen.
Primärluftschieber(I)
schließen,Sekundärluft-
schieber(II)zwischen
Markierung2u.3.
(s.Abb.4)
Feuerrostschließen. Feuerrostschieber
hineinschieben.
ZweiHolzscheitevon
insgesamtca.1,7kg
mitderStirnseitenach
vornezeigendeinlegen.
NureineLageBrennstoff
nachlegen.
Tab. 2
Abb. 4
Abb. 5

10
10. Heizen mit kleiner Wärmeleistung
(während der Übergangszeit)
Die Wärmeleistung Ihres Como können Sie durch
dieMengedesBrennstoffsbeeinussen.
VORSICHT!
Drosseln Sie die Verbrennung nicht durch
zu geringe Luftzufuhr. Dies führt beim
Heizen mit Holz zu einer unvollständigen
Verbrennung und der Gefahr einer explo-
sionsartigen Verbrennung angesammelter
Holzgase (Verpuffung).
11. Entleeren des Aschetresors
Entsorgen Sie die Asche sicherheitshalber nur in
erkaltetem Zustand. Während derAscheaufnahme
bendetsichderDeckelunterdemAschetresor.
NehmenSiedenAschetresormitdemdarunterbe-
ndlichenDeckelheraus.SchiebenSiedenDeckel
auf denAschetresor, so dass dieser verschlossen
ist.DieleichteAschekannnunnichtmehrveriegen
undIhreWohnungbleibtsauber.DasEinsetzendes
AschetresorserfolgtinumgekehrterReihenfolge.
VORSICHT!
Ein wachsender Aschekegel kann die Zu-
fuhr von Primärluft beeinträchtigen oder
sogar versperren. Achten Sie darauf, dass
der Luftweg für die Primärluft zwischen
Aschetresor und Aschefachboden frei
bleibt.
