CONSERVEZ CE MANUEL POUR UNE CONSULTATION ULTÉRIEURE
AquaRite +
GUIDE DE L'UTILISATEUR

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 2 sur 21 AquaRite + Rev. B
AVERTISSEMENT – Débrancher l'appareil de l’alimentation secteur avant de procéder à toute
intervention.
AVERTISSEMENT – Tous les raccordements électriques doivent être effectués par un
électricien professionnel agréé qualifié et selon les normes en vigueur dans le pays d'installation.
FNF C 15-100 GB BS7671:1992
DDIN VDE 0100-702 EW SIST HD 384-7-702.S2
AÖVE 8001-4-702 HMSZ 2364-702:1994 / MSZ 10-533 1/1990
EUNE 20460-7-702 1993, REBT ITC-BT-31 2002 MMSA HD 384-7-702.S2
IRL IS HD 384-7-702 PL TS IEC 60364-7-702
ICEI 64-8/7 CZ CSN 33 2000 7-702
LUX 384-7.702 S2 SK STN 33 2000-7-702
NL NEN 1010-7-702 SLO SIST HD 384-7-702.S2
P RSIUEE TR TS IEC 60364-7-702
AVERTISSEMENT – Vérifier que l'appareil est branché sur une prise de courant protégée contre
les courts-circuits. L'appareil doit également être alimenté par l’intermédiaire d’un transformateur
d’isolement ou d’un dispositif différentiel à courant résiduel (DDR) dont le courant résiduel nominal
de fonctionnement ne dépasse pas 30 mA.
AVERTISSEMENT– Veiller à ce que les enfants ne puissent pas jouer avec l’appareil. Garder
vos mains, et tout objet étranger, loin des ouvertures et des parties mobiles.
AVERTISSEMENT – Vérifier que la tension d'alimentation requise par le produit correspond
à celle du réseau de distribution et que les câbles d'alimentation conviennent pour l'alimentation en
courant du produit.
AVERTISSEMENT – Les produits chimiques peuvent causer des brûlures internes et externes.
Pour éviter la mort, des blessures graves et/ou des dégâts matériels: Porter des équipements de
protection individuelle (gants, lunettes, masque...) lors de la maintenance ou de l’entretien de cet
appareil. Cet appareil doit être installé dans un local suffisamment ventilé.
AVERTISSEMENT – Pour réduire le risque de choc électrique, ne pas utiliser de rallonge pour
brancher l'appareil sur le secteur. Utiliser une prise murale.
AVERTISSEMENT – Lire attentivement les instructions de ce manuel et celles
figurant sur l’appareil. Le non-respect des consignes pourrait être à l’origine de blessures.
Ce document doit être remis à tout utilisateur de piscine, qui le conservera en lieu sûr.
AVERTISSEMENT – Cet appareil n’est pas destiné à être utilisé par des personnes (notamment
des enfants) dont les capacités physiques, sensorielles ou intellectuelles sont réduites ou par des
personnes manquant d’expérience ou de connaissances, à moins que celles-ci fassent l’objet d’une
surveillance ou qu’elles aient reçu des instructions quant à l’utilisation de l’appareil par une personne
responsable de leur sécurité.
AVERTISSEMENT – N'utiliser que des pièces d'origine Hayward.
AVERTISSEMENT – Si le câble d’alimentation est endommagé, il doit être remplacé par le
fabricant, son service après-vente ou des personnes de qualification similaire, afin d’éviter un danger.
AVERTISSEMENT – L'appareil ne doit pas être utilisé si le cordon d'alimentation est
endommagé. Un choc électrique pourrait se produire. Un cordon d'alimentation endommagé doit
être remplacé par le service après-vente ou des personnes de qualification similaire, afin d'éviter un
danger.
AVERTISSEMENT : Risque électrique.
Le non-respect de ces instructions peut entraîner
de graves blessures, voire la mort.
L'APPAREIL EST DESTINÉ UNIQUEMENT AUX PISCINES


N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 3 sur 21 AquaRite + Rev. B
Merci d'avoir choisi Hayward. Ce manuel contient des informations importantes relatives au
fonctionnement et à l'entretien de votre produit. Le conserver pour vous y reporter ultérieurement.
POUR ENREGISTRER VOTRE PRODUIT SUR NOTRE BASE DE DONNÉES,
ALLEZ SUR :
www.hayward.fr/fr/espace-services/enregistrez-votre-produit
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Enregistrer les informations suivantes pour référence ultérieure, le cas échéant :
1) Date d'Achat______________________________________________________________
2) Nom Complet _____________________________________________________________
3) Adresse _________________________________________________________________
4) Code postal_______________________________________________________________
5) Adresse E-mail ____________________________________________________________
6) Code article_______________Numéro de Série ____________________________
7) Vendeur de la Piscine_______________________________________________________
8) Adresse__________________________________________________________________
9) Code postal____________________Pays_______________________________________
----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Pour votre information
Note
ENREGISTREMENT

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 4 sur 21 AquaRite + Rev. B
GÉNÉRALITÉS
L’AquaRite + est un système de contrôle des équipements associé à un électrolyseur pour le traitement des piscines.
L’AquaRite + permet de contrôler le système de filtration (pompe) ainsi que les équipements périphériques (pompe à
chaleur, éclairage...).
Il permet aussi de traiter votre bassin efficacement par électrolyse de l’eau salée. Pour fonctionner, l’électrolyseur requiert
une faible concentration de sel (chlorure de sodium) dans l'eau de la piscine. L’AquaRite + désinfecte automatiquement
votre piscine en convertissant le sel en chlore libre, qui détruit les bactéries et les algues présentes dans l'eau. Le chlore se
recombine en chlorure de sodium. Ce cycle permanent évite de devoir traiter votre bassin manuellement.
L’AquaRite + est adapté au traitement de la plupart des piscines résidentielles.
La quantité nécessaire de chlore pour traiter correctement une piscine varie en fonction du nombre de baigneurs, des
précipitations, de la température de l’eau et de la propreté de celle-ci...
NOTE : Avant d'installer ce produit sur le système de filtration d'une piscine ou d'un spa dont la terrasse ou la plage
adjacente est constituée de pierres naturelles, consulter un installateur qualifié, qui vous conseillera sur le type, l'installation,
l'étanchéité (s'il y a lieu) et l'entretien des pierres posées autour d'une piscine contenant du sel.
NOTE : L'utilisation d'acide tel que l’hydrogénosulfate de sodium pour ajuster le pH de la piscine est déconseillée, en particulier
dans les régions arides où l'eau de la piscine est exposée à une évaporation importante et n'est pas couramment diluée avec de
l'eau du réseau. Cet acide peut provoquer une augmentation de sous-produits qui risquent d'endommager votre électrolyseur.
INSTALLATION

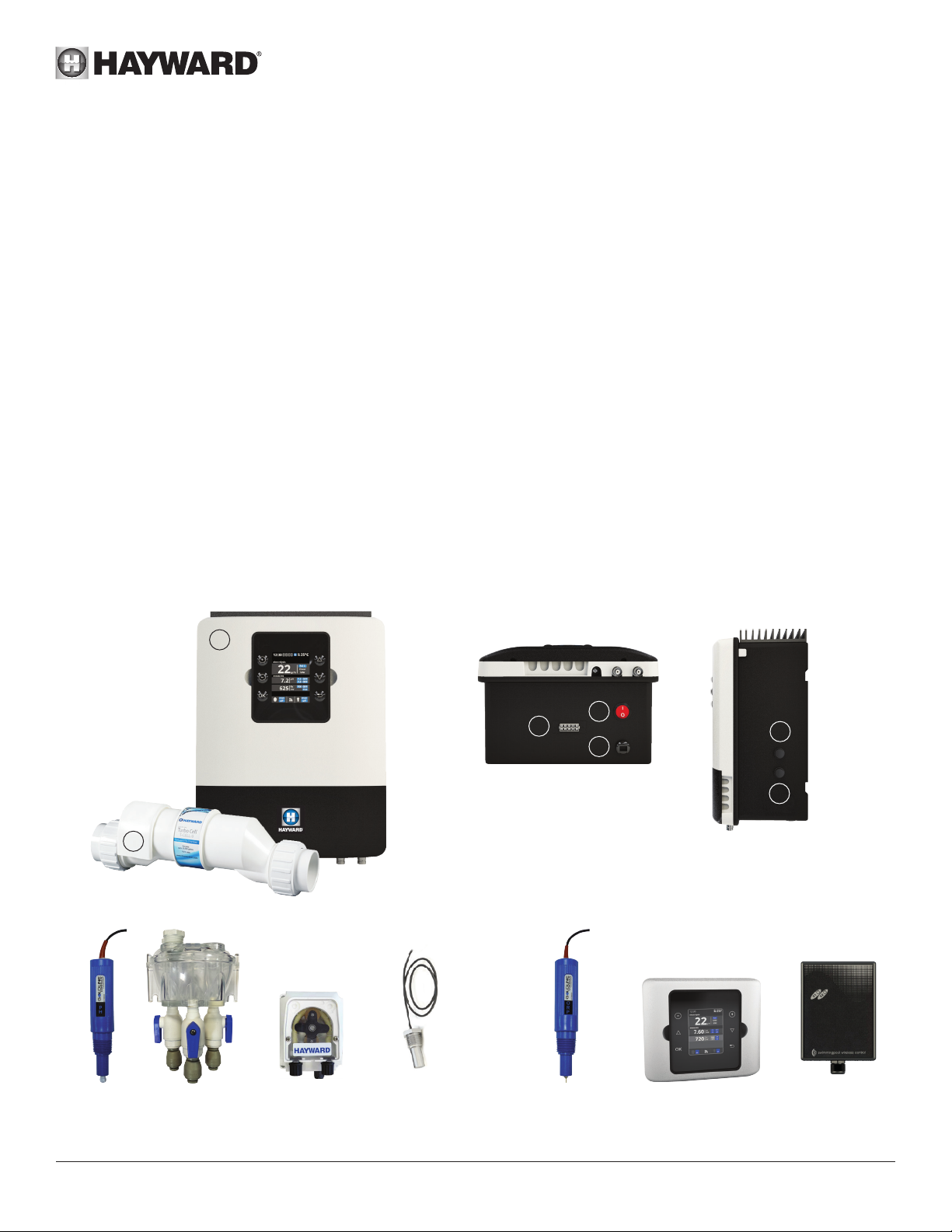

Description
1
2
34
56
7
1 Boîtier de contrôle
2 Cellule
3 Connecteur de la cellule
4 Interrupteur Marche/Arrêt
5 Câble d’alimentation
6 Fusible 250 mA
7 Fusible 3,15 A
Sonde
pH Chambre de
mesure
Pompe
péristaltique
Sonde ORP
(Option ORP)
Kit de déport écran
(En option)
Sonde
température
Module WiFi
(En option)

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 5 sur 21 AquaRite + Rev. B

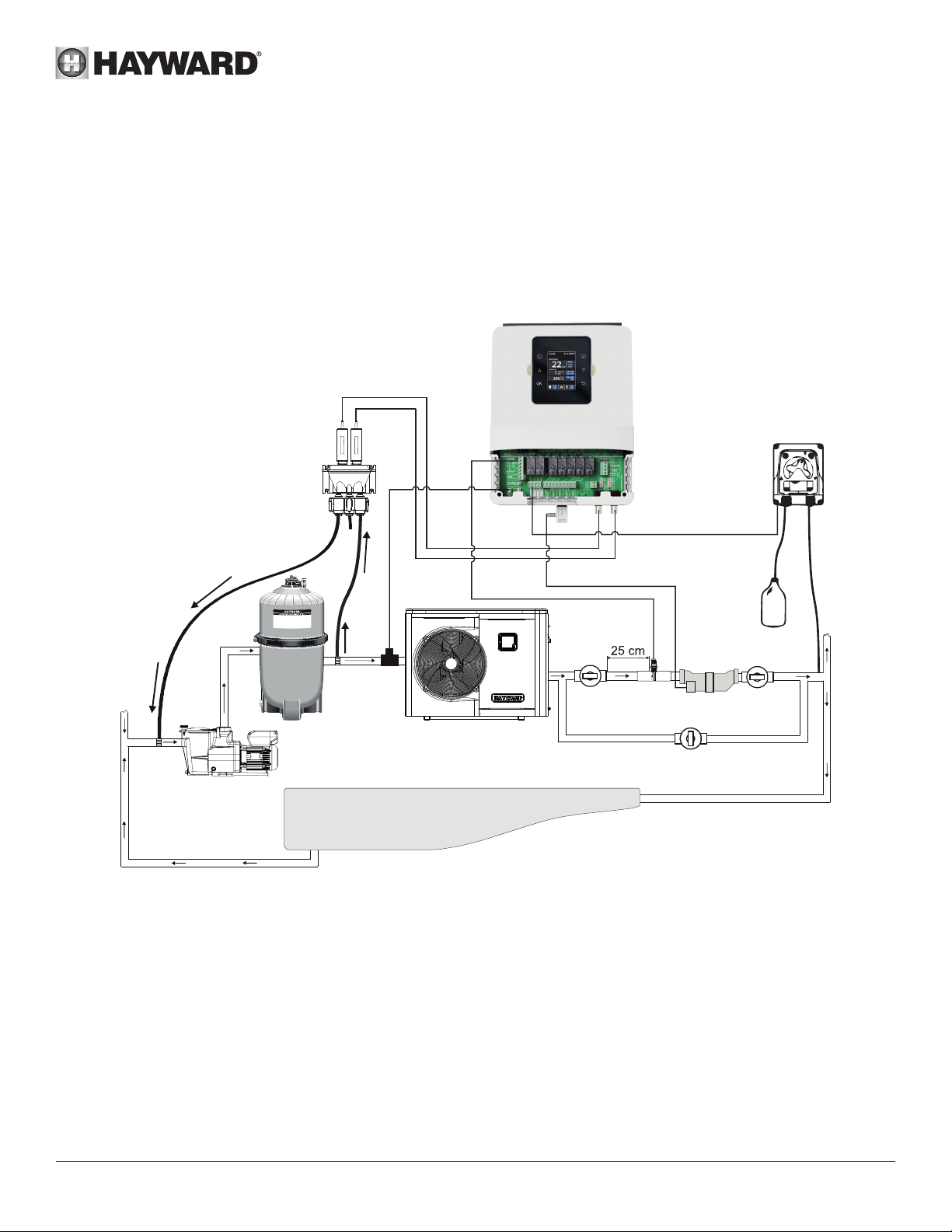

Installation hydraulique
Débrancher la pompe de filtration de la piscine avant de commencer l'installation. L'installation doit être réalisée
conformément aux normes en vigueur dans le pays d’installation. Le boîtier de commande doit être monté à une distance
horizontale minimum de 3,5 mètres de la piscine (voire plus, si la législation locale l’exige), à moins de 1,5 mètre d'une prise
protégée et à moins de 4,5 mètres de l'emplacement prévu pour la Cellule.
Fixer au mur le boîtier et la chambre de mesure. Le boîtier doit être installé dans le local technique (sec, tempéré, ventilé).
Attention, les vapeurs d’acide peuvent endommager irrémédiablement votre appareil. Positionner les réservoirs de produits
de traitement en conséquence.
Le détecteur de débit doit être installé sur la conduite de retour en ligne directe et en amont de la cellule et de l’injection
des produits de traitement. Laisser une section droite de 25 cm avant le détecteur de débit. Percer préalablement un trou
dans la canalisation pour permettre le passage du détecteur de débit. Visser le détecteur de débit dans le collier de prise
en charge en veillant bien à faire l’étanchéité avec du Téflon. Puis installer le collier sur la canalisation. Respecter le sens
de fonctionnement du détecteur de débit pour qu’il se déclenche avec le débit de la pompe de filtration.
L’injection des produits de traitement (acide...) doit être réalisée en dernier sur la ligne de retour d’eau après tout équipement
(chauffage, cellule...). Percer préalablement un trou dans la canalisation pour permettre le passage du produit de traitement.
Installer le collier de prise en charge et visser le clapet d’injection dans le collier de prise en charge à l’aide de l’adaptateur
fourni. Faire les différentes étanchéités avec du Téflon.
Utiliser le tube en PVC souple transparent pour l’aspiration (entre le réservoir d’acide et la pompe péristaltique) et le tube
semi-rigide en polyéthylène blanc pour l’injection (entre la pompe péristaltique et le clapet d’injection).
Tous les composants métalliques de la piscine peuvent êtres raccordés à une même terre suivant la réglementation locale.
Sonde de
température
Pompe
Filtre
Chauffage
Détecteur
de débit
Cellule
PISCINE
Venant
de la
piscine
Venant
du
Spa
Retour
vers
piscine
Retour
vers Spa
Sonde
ORP Sonde pH
Acide

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 6 sur 21 AquaRite + Rev. B

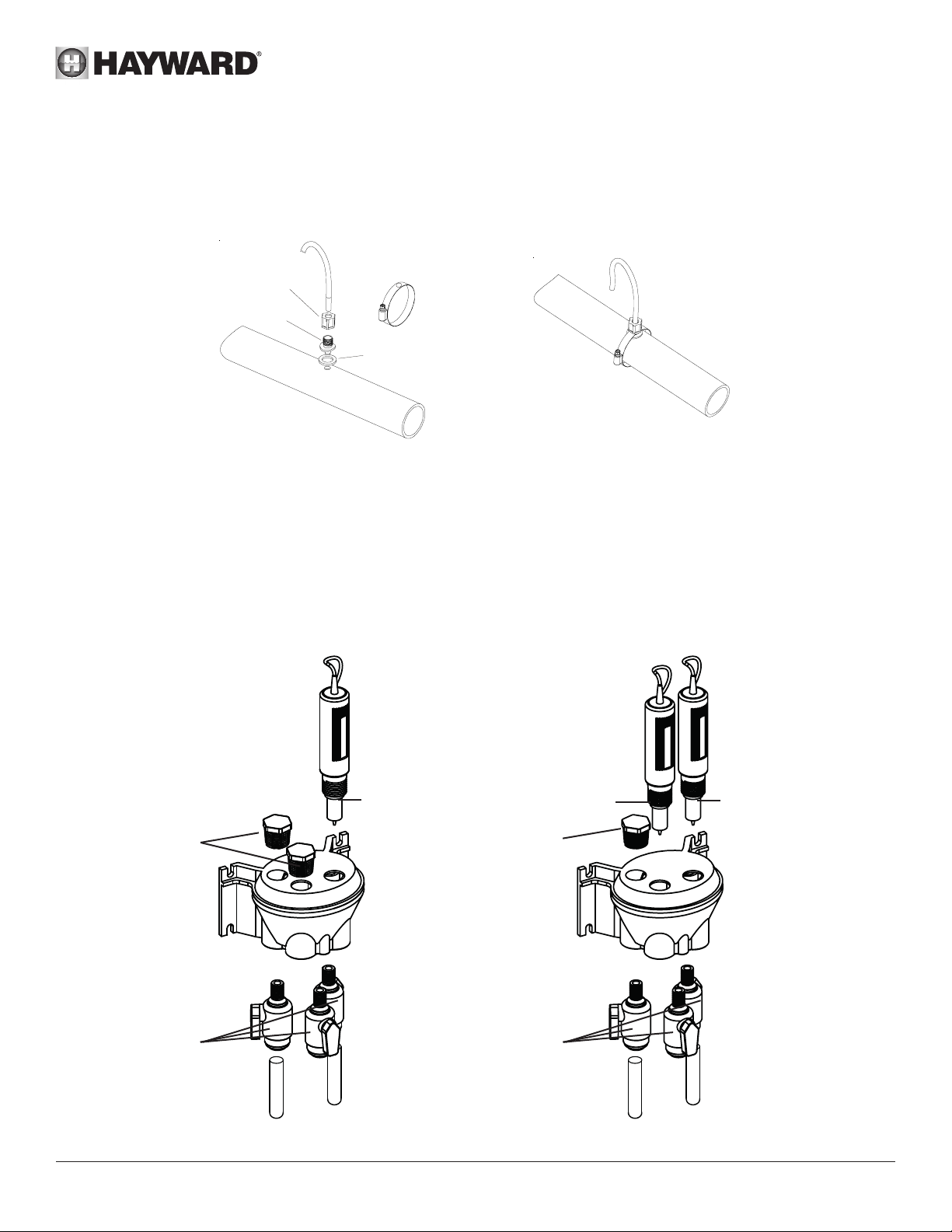

Raccordement des prises d’eau
Installer la chambre de mesure au plus près des canalisations du bassin pour éviter les pertes de charges.
Percer un trou de 10 mm. Placer le joint plat sur le raccord de tuyauterie et introduire le tout dans le trou, comme illustré
ci-dessous. Serrer le raccord avec le collier fourni. Une fois le raccord bien fixé sur le tuyau de la piscine, introduire
fermement le flexible dans celui-ci, et serrer manuellement l’écrou de serrage.
Collier de
serrage
Écrou de
serrage
Raccord
de tuyau
Joint plat
Installation des sondes pH et ORP sur la chambre de mesure
Les sondes pH et ORP sont conditionnées «humides», protégées dans des capuchons en plastique. Les sondes doivent
toujours rester humides. Si on laisse sécher les sondes, elles seront définitivement hors d’usage (non couvert par la
garantie) et le kit d’analyse pH-ORP sera inefficace.
Retirer les sondes pH et ORP de leurs capuchons de protection en plastique, et mettre de côté ces derniers en vue d’une
utilisation ultérieure (hivernage). Pour garantir l’humidité permanente des sondes, remplir la chambre de mesure d’eau de
piscine avant de les installer. Appliquer une longueur de ruban Téflon sur le filetage des sondes. Serrer les sondes à la
main uniquement. Vérifier l’étanchéité au démarrage. Si les sondes fuient, ne pas serrer davantage mais retirer le ruban
Téflon et en appliquer un nouveau.
Après installation, vérifier que les sondes sont en contact permanent avec l’eau de la piscine. Lorsque la pompe de filtration
est à l’arrêt (même pendant de longues périodes), l’eau restant dans la chambre peut suffire à protéger les sondes.
Installation sur
l’AquaRite +
Installation sur
l’AquaRite +
avec l’option
ORP
Bouchons Bouchon
Sonde ORPSonde pH Sonde pH
Vannes Vannes

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 7 sur 21 AquaRite + Rev. B

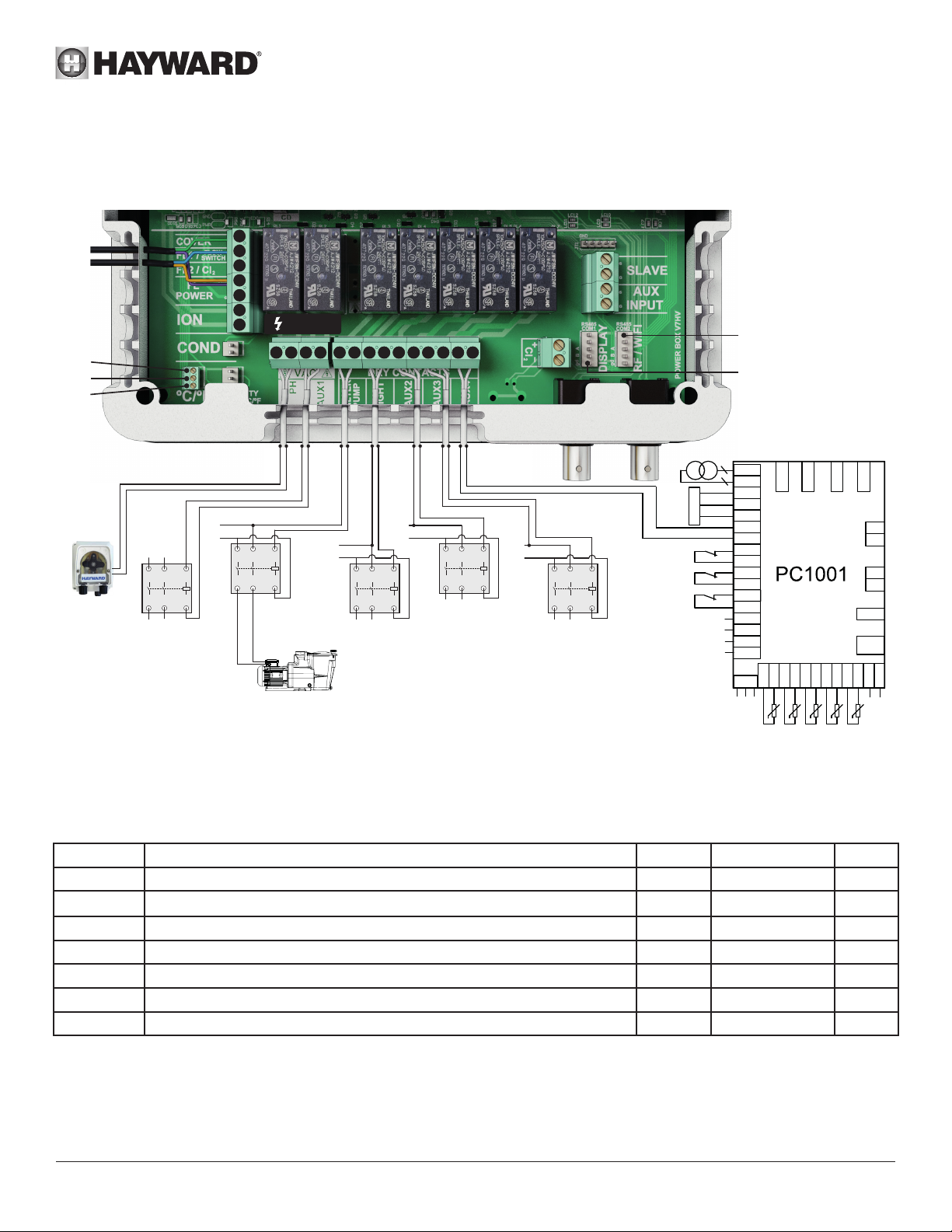

Installation et raccordement électrique
Brancher l’AquaRite + sur une prise d’alimentation électrique permanente.
⚠: Ce circuit doit être protégé par un dispositif différentiel à courant résiduel (DDR) (courant de résiduel : 30mA maxi).
110-230 V
max. 3.15 A
Cover
FL1
pHredoX
pH
AUX 1
AUX 2
AUX 3LIGHT
FILTER PUMP
12 3 4 5 6 7 9 10 13 1411 12
8
A
B
C
D
E
F
G
1
2
3
4
A1
A2
L
N
1
2
3
4
A1
A2
N L
1
2
3
4
A1
A2
L
N1
2
3
4
A1
A2
L
N
1
2
3
4
A1
A2
L
N
AUX 4
EnergyLine / Easy Temp / EcoPac
FS HP
LP
TC 12V Controller
BLU
Y/G
BRN
FS
FS
LP
LP
HP
HP
2 2
t
5K
t
5K
t
5K
t
5K
IT IT
OT OT
AT AT
CT CT
OUT3 OUT4
OUT5
AC-N
3
4
3
4
CN19
GND
AI05
GND
AI04
GND
AI03
GND
AI02
GND
CN1
CN2
12V
NET
GND
DI01
GND
DI02
GND
DI03
GND
DI04
GND
DI05
GND
AI01
GND
DI06
GNDCN6
AI06
CN16
GND
+5V
t
5K
SUT SUT
OUT1 OUT2
Brancher la sonde de température 3 fils sur le bornier «°C/°F» en respectant l’ordre de couleur des fils: Le fil noir se branche
sur la borne du haut, le fil jaune sur la borne du milieu et le fil rouge sur la borne du bas.
Description des relais de sortie
Nom Description Bornes Type de sortie Imax
pH Pompe péristaltique acide 1 - 2 Sortie Tension 1,5 A
Aux1 Sortie Tension Auxiliaire 230 V3 - 4 Sortie Tension 1,5 A
Filter Pump Contrôle Pompe de Filtration 5 - 6 Contact Sec 1,5 A
Light Contrôle Éclairage 7 - 8 Contact Sec 1,5 A
Aux2 Contact sec Auxiliaire (ou système de désinfection complémentaire). 9 - 10 Contact Sec 1,5 A
Aux3 Contact sec Auxiliaire 11 - 12 Contact Sec 1,5 A
Aux4 Contact sec Auxiliaire (ou Contrôle chauffage). 13 - 14 Contact Sec 1,5 A
Pour activer les contrôles supplémentaires (chauffage ou système de désinfection), merci de contacter le service technique
Hayward.
Sonde de
température
Option écran
déporté
Option module
WiFi
Noir
Jaune
Rouge

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 8 sur 21 AquaRite + Rev. B
Raccordement d’un système de chauffage (Aux 4)
L’Aquarite + est compatible avec tout type de chauffage de piscine comme une pompe à chaleur, un réchauffeur électrique
ou encore un échangeur de chaleur.
Raccordement avec un système de chauffage Hayward disposant d’une commande Marche/Arrêt à distance
Connecter un câble électrique 2 x 0.75mm² (non fourni) aux bornes (13)-(14) du contact auxiliaire Aux 4 et le relier aux
bornes DI01 et GND de la carte électronique PC1001 de la pompe à chaleur Hayward ou tout autre matériel compatible
(consulter la notice d’installation). Régler le point de consigne de la pompe à chaleur ou du système de chauffage au
maximum. L’Aquarite + régulera à l’aide de sa propre sonde de température d’eau le point de consigne de chauffage.
Matériel compatible Energyline Pro Saisonnière, Energyline Pro Toutes Saisons, EasyTemp, ECOPAC et autres marques
disposant d’une commande Marche/Arrêt à distance.
Raccordement d’un système de chauffage ne possédant pas une commande Marche/Arrêt à distance.
Dans ce cas le pilotage du système de chauffage se fait en série avec le contrôleur de débit. Brancher un câble de 2 x
0.75mm² en série avec le système de contrôle de débit.
Régler le point de consigne du système de chauffage au maximum. L’Aquarite + régulera à l’aide de sa propre sonde de
température d’eau le point de consigne de chauffage.
Connexion des entrées :
Nom Description Bornes Type d’entrée
FL1 Contacteur de débit B - D Contact sec
Cover Détection de volet fermé A - D Contact sec
ION Non utilisé F - G
Connecter le contacteur de débit fourni sur les bornes d’entrées B et D.
Brancher la sonde de température 3 fils sur le bornier «°C/°F» en respectant l’ordre de couleur des fils: Le fil noir se branche
sur la borne du haut, le fil jaune sur la borne du milieu et le fil rouge sur la borne du bas.
Connexion de la cellule.
Connecter la cellule sur le connecteur se trouvant sous l’appareil.
Les différentes cellules que l’on peut connecter à l’appareil sont les suivantes :
Ref d’AquaRite + Type de cellule Conso Max Protection
AQR-PLUS-3E T-CELL-3-E 3 A (27 V) 101 W 10 A
AQR-PLUS-9E T-CELL-9-E 5 A (27 V) 155 W 10 A
AQR-PLUS-15E T-CELL-15-E 6,5 A (27 V) 196 W 16 A
AQR-PLUS-LSE T-CELL-LS15-E 4,2 A (27 V) 134 W 10 A

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 9 sur 21 AquaRite + Rev. B
Caractéristiques
Alimentation électrique 230 V50 Hz
Intensité consommée 0,9 A
Puissance consommée 200 W
Indice de protection IPX4
Caractéristique des relais PH et AUX1 Imax (PH+Aux1) = 3,15A , Pmax (PH+Aux1) = 725 W
Dimensions 270 x 220 x 150
Connexion de l’option ORP (en option)
Installer la sonde ORP dans la chambre de mesure.
Connecter la prise BNC de la sonde ORP sur l’entrée BNC RedoX de l’AquaRite +.
Retirer les deux vis en bas du boîtier et déclipper la façade en haut pour la retirer.
Installer la carte électronique dans le boîtier de l’AquaRite +.
Vis
Vis

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 10 sur 21 AquaRite + Rev. B
Connexion d’une pompe à vitesse variable Hayward avec entrées digitales
110-230 V
max. 3.15 A
Cover
FL1
pHredoX
FILTER PUMP
(VSTD)
12 3 4 5 6 7 9 10 13 1411 12
8
A
B
C
D
E
F
G
AUX 4
EnergyLine / Easy Temp / EcoPac
FS HP
LP
TC 12V Controller
BLU
Y/G
BRN
FS
FS
LP
LP
HP
HP
2 2
t
5K
t
5K
t
5K
t
5K
IT IT
OT OT
AT AT
CT CT
OUT3 OUT4
OUT5
AC-N
3
4
3
4
CN19
GND
AI05
GND
AI04
GND
AI03
GND
AI02
GND
CN1
CN2
12V
NET
GND
DI01
GND
DI02
GND
DI03
GND
DI04
GND
DI05
GND
AI01
GND
DI06
GNDCN6
AI06
CN16
GND
+5V
t
5K
SUT SUT
OUT1 OUT2
LIGHT
1
2
3
4
A1
A2
L
N
pH
AUX 1
1
2
3
4
A1
A2
N L
1
2
3
4
A1
A2
L
N
OFF AUTO
Avec une pompe à vitesse variable Hayward munie d’entrées digitales, il faudra ponter le fil commun (C) noir, branché sur
la borne (5), avec les bornes (9) et (11) et suivre les instructions de raccordement du tableau ci-dessous.
Nom Description Bornes Type de sortie Imax
pH Pompe péristaltique acide 1 - 2 Sortie Tension 1,5 A
Aux1 Sortie Tension Auxiliaire 230 V3 - 4 Sortie Tension 1,5 A
Filter Pump Vitesse basse de la pompe (V1) 5(N) - 6(Br) - 6(R) Contact sec 1,5 A
Light Contrôle Éclairage 7 - 8 Contact sec 1,5 A
Aux2 Vitesse moyenne de la pompe (V2) 6(R) - 9(N ) - 10(V) Contact sec 1,5 A
Aux3 Vitesse haute de la pompe (V3) 6(R) - 11(N) - 12(Bl) Contact sec 1,5 A
Aux4 Contact sec Auxiliaire (ou Contrôle chauffage). 13 - 14 Contact sec 1,5 A
Option écran
déporté
Option module
WiFi
Sonde de
température
Fil Brun (Br) = V1 = 1500 tr/min par défaut
Fil Vert (V) = V2 = 2400 tr/min par défaut
Fil Blanc (Bl) = V3 = 3000 tr/min par défaut
Fil Rouge (R) = DI4 = Marche/Arrêt
Fil Noir (N) = C = Commun

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 11 sur 21 AquaRite + Rev. B
Assignation des vitesses
Quel que soit le mode de filtration (Manuel, Automatique, Smart, Heating ou Intelligent) il est possible de sélectionner
l’une des trois vitesses de fonctionnement (V1, V2 ou V3) et ainsi permettre une grande flexibilité de réglage et une
adaptation du débit d’eau en fonction des équipements. Il faudra, au préalable, configurer l’appareil pour qu’il prenne en
compte la pompe à vitesse variable (Voir le chapitre « réglage du type de pompe »).
La vitesse assignée au mode « hors gel » est la vitesse V2.
Note : Nous rappelons ici que tous les équipements de piscine nécessitant un débit d’eau minimum et adapté à leur bon
fonctionnement doivent faire l’objet d’un réglage de vitesse manuel avant d’être mémorisé et utilisé par l’AquaRite + (pompe
à chaleur, électrolyseur…). Se référer à la notice de la pompe à vitesse variable pour le réglage de tous les paramètres liés
à son fonctionnement et sa sécurité.
Connexion de l’option WiFi (en option)
Brancher le connecteur du module Wifi sur le connecteur RF / WIFI de la carte de l’AquaRite +.
Installation du kit de déport pour montage de l’écran au mur (non fourni)
Retirer l’écran du boîtier et le débrancher.
Brancher le connecteur de la rallonge sur le connecteur DISPLAY de la carte de l’AquaRite +.
Brancher l’autre bout de la rallonge sur l’écran en passant le câble préalablement dans le support mural.
Placer le cache (fourni) à l’emplacement de l’écran, sur la façade de l’AquaRite +.

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 12 sur 21 AquaRite + Rev. B
Préparation de l’eau de la Piscine
Pour préparer l’eau de la piscine au fonctionnement de l’AquaRite +, la composition chimique de celle-ci doit être équilibrée
et il est nécessaire d’ajouter du sel. Cet ajout doit être fait AVANT d’activer l’AquaRite +. Certains ajustements de l’équilibre
chimique de la piscine peuvent prendre plusieurs heures. Il est donc nécessaire de lancer la procédure bien avant de mettre
l’AquaRite + en marche.
Ajout de Sel : Ajouter le sel plusieurs heures, voire 1 jour avant, si possible, la mise en marche de l’AquaRite +. Bien
respecter le niveau de sel préconisé. Mesurer la teneur en sel entre 6 et 8 heures après l’ajout dans la piscine.
NOTE : Si l’eau de la piscine n’est pas nouvelle et/ou qu’elle est susceptible de contenir des métaux dissous, utiliser un
séquestrant pour métaux selon les instructions du fabricant.
Si votre eau était précédemment traitée avec un autre produit que le chlore (brome, peroxyde d’hydrogène, PHMB...)
neutraliser ce produit ou remplacer entièrement l’eau du bassin.
Concentration en sel
Utiliser le tableau ci-dessous pour déterminer la quantité de sel (en kg) nécessaire pour obtenir les concentrations
recommandées. Utiliser les formules ci-dessous, si vous ne connaissez pas le volume de votre piscine.
m3
(dimensions de la piscine, en m)
Rectangulaire Longueur x largeur x
Profondeur moyenne
Ronde Diamètre x Diamètre x
Profondeur moyenne x 0,785
Ovale Longueur x largeur x
Profondeur moyenne x 0,893
La concentration idéale de sel se situe entre 2,7 et 3,4 g/l, 3,2 g/l étant la valeur optimale. Si le niveau est bas,
déterminer le volume (m3) de la piscine et ajouter du sel conformément au tableau ci-dessous. Un niveau de sel bas
réduit l’efficacité de l’AquaRite + et entraîne une réduction de la production de chlore. Une concentration en sel élevée
peut entraîner une panne de l’AquaRite + et donner un goût salé à l’eau de votre piscine. Le sel de votre piscine étant
ré-généré en permanence, la perte de sel en cours de saison est donc minimale. Cette perte résulte principalement de
l’addition d’eau nécessitée par les éclaboussures, un contre-lavage ou une vidange (en raison de la pluie). Il n’y a pas de
perte de sel par évaporation.
Type de sel à utiliser
N’employer que du sel pour électrolyseur conforme à la norme EN 16401. N’utiliser que du chlorure de sodium (NaCl)
dont la pureté est supérieure à 99%. Ne pas utiliser de sel alimentaire, de sel contenant du prussiate jaune de sodium, de
sel contenant des additifs anti-agglomérants, ni de sel iodé.
Comment ajouter ou enlever du sel
Pour les nouvelles piscines, laisser l’enduit durcir 10 à 14 jours avant d’ajouter le sel. Mettre la pompe de filtration
en marche, puis ajouter le sel directement dans la piscine, du coté des refoulements. Brasser l’eau pour accélérer le
processus de dissolution. Ne pas laisser le sel s’accumuler au fond de la piscine. Faire fonctionner la pompe de filtration
pendant 24 heures, en ouvrant au maximum la vanne de la bonde de fond pour permettre au sel de se dissoudre
uniformément dans la piscine.
La seule manière d’abaisser la concentration en sel est de vider partiellement la piscine et de la remplir d’eau douce.
Lors de la vérification de la concentration en sel, toujours contrôler le stabilisant (acide cyanurique). Les concentrations
correspondantes tendent à diminuer ensemble. Se reporter au tableau ci-dessous pour déterminer la quantité de
stabilisant à ajouter pour porter la concentration à 25 ppm. Ajouter du stabilisant uniquement si nécessaire.
Ne pas mettre de stabilisant dans les piscines situées à l’intérieur d’un local.

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 13 sur 21 AquaRite + Rev. B
Quantité de sel (kg) nécessaire pour 3,2 g/l
Concen-
tration
actuelle
en sel g/l
Volume d'eau dans la piscine en m³
30 37,5 45 52,5 60 67,5 75 82,5 90 97,5 105 112,5 120 127,5 135 142,5 150
097 121 145 170 194 218 242 267 291 315 339 364 388 412 436 460 484
0,2 91 114 136 159 182 205 227 250 273 295 318 341 363 385 408 430 453
0,4 85 106 127 148 170 191 212 233 255 276 297 318 339 360 382 403 424
0,6 79 98 118 138 158 177 197 217 236 256 276 297 317 337 358 378 398
0,8 73 91 109 127 145 164 182 200 218 236 255 273 291 310 328 346 364
167 83 100 117 133 150 167 183 200 217 233 250 267 283 300 317 333
1,2 61 76 91 106 121 136 152 167 182 197 212 227 243 258 274 289 304
1,4 55 68 82 95 109 123 136 150 164 177 191 205 218 232 246 259 263
1,6 48 61 73 85 97 109 121 133 145 158 170 182 195 207 219 231 243
1,8 42 53 64 74 85 95 106 117 127 138 148 159 169 180 190 201 211
236 45 55 64 73 82 91 100 109 118 127 136 145 154 163 172 181
2,2 30 38 45 53 61 68 76 83 91 98 106 114 121 129 137 144 152
2,4 24 30 36 42 48 55 61 67 73 79 85 91 98 104 110 117 123
2,6 18 23 27 32 36 41 45 50 55 59 64 68 73 77 81 86 90
2,8 12 15 18 21 24 27 30 33 36 39 42 45 48 51 54 57 60
368911 12 14 15 17 18 20 21 23 24 26 27 29 30
3,2 Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale
3,4 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
3,6 & + Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée
Quantité de sel (kg) nécessaire pour 1,5 g/l (Low Salt )
Concentration
actuelle
en sel g/l
Volume d'eau dans la piscine en m³
20 25 30 35 40 45 50 55 60 65 70 75 80 85 90
030 37.5 45 52.5 60 67.5 75 82.5 90 97.5 105 112.5 120 127.5 135
0.2 26 32.5 39 45.5 52 58.5 65 71.5 78 84.5 91 97.5 104 110.5 117
0.4 22 27.5 33 38.5 44 49.5 55 60.5 66 71.5 77 82.5 88 93.5 99
0.6 18 22.5 27 31.5 36 40.5 45 49.5 54 58.5 63 67.5 72 76.5 81
0.8 14 17.5 21 24.5 28 31.5 35 38.5 42 45.5 49 52.5 56 59.5 63
110 12.5 15 17.5 20 22.5 25 27.5 30 32.5 35 37.5 40 42.5 45
1.2 6 7.5 9 10.5 12 13.5 15 16.5 18 19.5 21 22.5 24 25.5 27
1.4 2 2.5 3 3.5 4 4.5 5 5.5 6 6.5 7 7.5 8 8.5 9
1,5 Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale Idéale
1.6 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
1.8 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
2.5 & + Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée Diluée
Quantité de stabilisant (ACIDE CYANURIQUE en kg) nécessaire pour 25 ppm
Concentration
actuelle
en stabilisant
(ppm)
Volume d'eau dans la piscine en m³
30 37,5 45 52,5 60 67,5 75 82,5 90 97,5 105 112,5 120 127,5 135 142,5 150
0 ppm 0,75 0,94 1,13 1,34 1,53 1,69 1,91 2,09 2,28 2,47 2,66 2,84 3,03 3,22 3,41 3,59 3,75
10 ppm 0,45 0,56 0,68 0,81 0,92 1,01 1,14 1,26 1,37 1,48 1,59 1,71 1,82 1,93 2,04 2,16 2,25
20 ppm 0,15 0,19 0,23 0,27 0,31 0,34 0,38 0,42 0,46 0,49 0,53 0,57 0,61 0,64 0,68 0,72 0,75
25 ppm 00000000000000000

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 14 sur 21 AquaRite + Rev. B
Équilibre chimique de l’eau
L’eau doit impérativement être équilibrée manuellement AVANT toute mise en marche de l’appareil.
Le tableau ci-dessous récapitule les concentrations recommandées par Hayward. Il est important de contrôler votre eau
régulièrement et de maintenir ces concentrations afin de limiter la corrosion ou la dégradation des surfaces.
CHIMIE CONCENTRATIONS RECOMMANDÉES
Sel 3,2 g/l
Sel (Low Salt) 1,5 g/l
Chlore libre 1,0 à 3,0 ppm
pH 7,2 à 7,6
Acide cyanurique
(stabilisant)
20 à 30 ppm maxi
(Ajouter du stabilisant uniquement si nécessaire)
0 ppm en piscine intérieure
Alcalinité totale 80 à 120 ppm
Dureté de l'eau 200 à 300 ppm
Métaux 0 ppm
Indice de saturation -0,2 à 0,2 (0 de préférence)
Indice de saturation
L’indice de saturation (Si) nous renseigne sur la teneur en calcium et l’alcalinité de l’eau ; c’est un indicateur de l’équilibre
de l’eau. Votre eau est correctement équilibrée si le Si est 0 ± 0,2. S’il est inférieur à -0,2, l’eau est corrosive et l’enduit des
parois de la piscine risque d’être attaqué. Si le Si est supérieur à +0,2, des taches peuvent apparaître. Utiliser le tableau
ci-dessous pour déterminer l’indice de saturation.
Si = pH + Ti + Ci + Ai - 12,1
°C °F Ti Dureté
(Calcium) Ci Alcalinité Total Ai
12
16
19
24
29
34
39
53
60
66
76
84
94
100
0,3
0,4
0,5
0,6
0,7
0,8
0,9
75
100
125
150
200
250
300
400
600
800
1,5
1,6
1,7
1,8
1,9
2,0
2,1
2,2
2,4
2,5
75
100
125
150
200
250
300
400
600
800
1,9
2,0
2,1
2,2
2,3
2,4
2,5
2,6
2,8
2,9
Utilisation : Mesurer le pH de l’eau de la piscine, la température, la
dureté de l’eau et l’alcalinité totale. Utiliser le tableau ci-dessus pour
déterminer Ti, Ci et Ai dans la formule précédente. Si Si est égal à 0,2
ou plus, des taches peuvent apparaître. Si Si est égal à -0,2 ou moins,
une corrosion ou une détérioration peut apparaître.
{
- 0,2 0,20
OK
CORROSION TACHE
AVERTISSEMENT – Les produits chimiques peuvent causer des brûlures internes et externes. Pour éviter la
mort, des blessures graves et/ou des dégâts matériels : Porter des équipements de protection individuelle (gants, lunettes,
masque...) lors de la maintenance ou de l’entretien de cet appareil. Les produits de traitement doivent être installés et/ou
stockés dans un local suffisamment ventilé.

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 15 sur 21 AquaRite + Rev. B
FONCTIONNEMENT
L’appareil est conçu pour être branché en permanence sur une prise protégée. L’AquaRite + ne doit pas être débranché
sauf si les équipements de la piscine sont en cours d’entretien ou si la piscine doit être fermée (hivernage).
En supposant que l’équilibre chimique de l’eau se situe à l’intérieur des plages recommandées, vous pouvez mettre en
marche l’appareil.
Configuration.
Réglages
3Réglages de la langue de préférence.
5Réglages du jour et de l’heure.
7Réglages de l’intensité de l’éclairage de l’écran
(0-100 %) et programmation de l’allumage /
extinction de ce dernier.
9Son : Programmation du système d’émission
de sons pour les fonctions : Clavier (appuyer
sur une touche), Pop-ups (messages urgents),
Alertes (alarme de fonctionnement), Filtration
(début de la ltration).
11 Mot de passe : Permet de protéger l’accès au
menu de l’utilisateur en activant un mot de passe.
Pour indiquer votre mot de passe appuyez sur
une combinaison de 5 touches et le système les
mémorisera.
13 Infos du système : Information sur la version
du logiciel disponible de l’écran TFT et du
module de puissance. Le système enregistre le
décompte des heures de fonctionnement des
différents modules et les afche sur cet écran.
1 2 3 3 4 5
OK OK OK
6
OK
7 8
OK
9 10 11
12
OK
13
OK
Cover
Pol 1
Low
22gr/h
électrolyse
mesures
pH 7.5 OFF
OFF7.0
7.2
Rx
mV
700 OFF
FL1
625
man
off
man
off
12:30 25º
1 2 3 4
man
aut
hea
smt
int
Pol 1
Flow
LOW
---
Pol 2
Cover
7.5
7.0
ON/OFF
AL3
700
FL 1
ON/OFF
man aut
Chauffage ON/OFF
Heure
Électrolyse
Intensité de production en g/h
Mesures automatiques
pH / redox / chlore libre (selon option)
État relais de ltration
Manuel
Automatique
Chauffage
Smart
Intelligent
Communication
Rouge = Défaut de communication
Température de l’eau
Polarité 1 Polarité 2
Production réduite automatiquement
au % sélectionné (20% par défaut)
Temps d’attente
Sel insufsant / cellule entartrée ou à remplacer
Filtration stoppée ou débit insufsant
Point de consigne de pH maxi (Acide)
Point de consigne de pH mini (Base)
Fonctionnement de la pompe péristaltique
Temps d’injection maximum atteint ( Réinitialisation de l’alarme)
Fonctionnement pompe chlore liquide (option)
Point de consigne redox
Débit insufsant
État relais éclairage
Manuel Automatique
État des relais auxiliaires (On/Off)

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 16 sur 21 AquaRite + Rev. B
Électrolyse
3 Entrer dans le menu Service à partir du menu
conguration
4Entrer le mot de passe :
5Choisir le modèle de cellule correspondant à celui
qui est installé.
6Électrolyse : Programmation fonctions
d’électrolyse.
7Niveau : Production de chlore (g/h) souhaitée.
8Couverture : Activation de la sécurité volet fermé.
Réduction : % de production de chlore lorsque la
couverture est fermée (20% par défaut).
9Choc (Super Chloration) : Filtration et production
continue de chlore pendant 24 heures (Le niveau de
production étant au maximum).
Retour automatique au mode de ltration et de
production programmé après les 24 heures.
Note : l’appareil ne peut contrôler le fonctionnement
de la pompe de ltration que si celle-ci est
connectée au relais «Filter Pump».
10 Pendant la période de choc, le contrôle par redox
(option) peut être désactivé.
1234 5
OK
6
OK
7 8 9 10
OK
OK
OK
Filtration
1 2 3 4
OK +
7
5 6
-
+
-
+
-
+
-
1Modes de ltration.
2Manuel : Permet d’allumer et d’éteindre
manuellement le processus de ltration.
3Nettoyage ltre : Ce mode permet de réaliser le
contre-lavage du ltre.
4Automatique : Sur ce mode, la ltration s’allume
en fonction des plages horaires, qui permettent
d’ajuster l’heure de début et de n de la ltration.
Les plages horaires agissent toujours de manière
quotidienne.
5Smart* : Ce mode se base sur le mode
automatique, avec ses trois intervalles de ltration,
mais en ajustant les temps de ltration en fonction
de la température. Pour cela, deux paramètres
de températures sont indiqués : la température
maximale, à partir de laquelle les temps de ltration
seront déterminés par les plages horaires, et la
température minimale, en dessous de laquelle la
ltration sera réduite à 5 minutes, durée minimale
de fonctionnement. Entre ces deux températures,
les temps de ltration sont échelonnés de manière
linéaire. Il est possible d’activer le mode hors gel,
qui permet d’allumer la ltration si la température de
l’eau descend en dessous de 2 °C.
6Chauffage (option disponible avec la sonde
de température)* : Ce mode fonctionne comme
le mode automatique, mais présente en plus la
possibilité de fonctionner sur un relais pour le
contrôle de la température. La température de
consigne est déterminée dans ce menu et le
système fonctionne avec une hystéresis de 1 degré
(par exemple : si la température de consigne est
23 °C, le système se mettra en marche lorsque la
température descend en dessous de 22 °C et ne
s’arrêtera que lorsqu’elle aura dépassé les 23 °C).
Pilotage chauffage OFF : Le chauffage fonctionne
uniquement pendant les périodes de ltration
congurées.
Pilotage chauffage ON : Maintient la ltration
allumée une fois que la période de ltration s’est
écoulée, si la température est inférieure à celle de
consigne. Lorsque la température de consigne est
atteinte, la ltration et le chauffage s’arrêtent et ne
reprennent que lors de la période de programmation
suivante.

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 17 sur 21 AquaRite + Rev. B
7Intelligent* : Sur ce mode, l’utilisateur dispose de
deux paramètres de fonctionnement : Sélectionner
la température souhaitée de l’eau et le temps
minimal de ltration (valeur minimale de 2 heures
et maximale de 24 heures). La ltration se mettra
en marche pendant au moins 10 minutes toutes
les deux heures an de vérier la température. Le
temps minimal de ltration sélectionné est divisé
en 12 sections, qui viennent s’ajouter à ses 10
minutes. Exemple 1 : Sur 12 heures, le temps est
divisé entre les 12 fois par jour où la ltration se met
en marche pour vérier la température.
Exemple 2 : (12 heures x 60 minutes) / 12 = 60
minutes toutes les 2 heures. Telle est la durée
de ltration et de chauffage toutes les 2 heures.
Si le temps de ltration programmé s’achève et
que la température désirée n’a pas été atteinte,
la ltration et le chauffage restent en marche
jusqu’à ce que la température souhaitée soit
atteinte. An de minimiser le nombre d’heures de
ltration quotidienne, ce temps supplémentaire de
fonctionnement sera décompté des périodes de
ltration suivantes, réalisées pendant le reste de la
journée. (Voir diagramme ci-dessous).
*Note : Modes visibles uniquement lorsque l’option
utilisation de la sonde de température et / ou
heating est activée dans le menu INSTALLATEUR.
0h
10 min
1h 3h 5h 7h 9h 11h 13h 15h 17h 19h 21h23h
2h 4h 6h 8h 10h 12h 14h 16h 18h 20h 22h 24h
T°= 28ºC
0h
10min1h
OFF
ON
3h 5h 7h 9h 11h 13h 15h 17h 19h 21h23h
2h 4h 6h 8h 10h 12h 14h 16h 18h 20h 22h 24h
28ºC 28ºC
27ºC 27ºC
28ºC

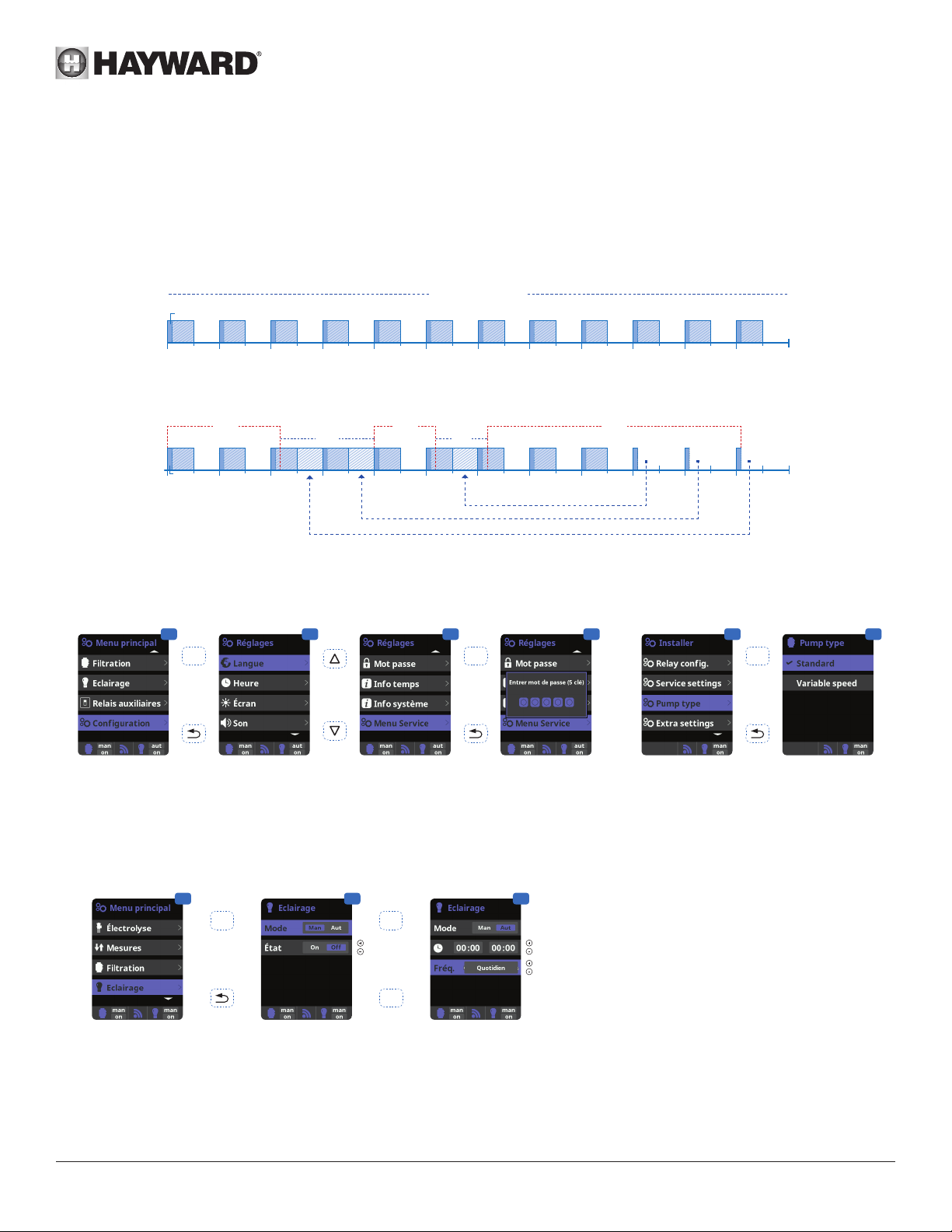

Fonctionnement du mode intelligent si la température est constante
Fonctionnement du mode intelligent si la température varie
Mode intelligent
Éclairage
1 2 3
OK +
-
1Éclairage.
2Mode manuel (ON/OFF).
3Mode automatique : S’allume en fonction de plages
horaires qui permettent d’ajuster l’heure de début et de n de
l’éclairage. Les plages horaires peuvent être congurées avec
une fréquence : quotidienne, tous les 2 jours, tous les 3 jours,
tous les 4 jours, tous les 5 jours, hebdomadaire, toutes les
2 semaines, toutes les 3 semaines, toutes les 4 semaines.
Réglage du type de pompe
1 2 3 4 5 6
OK OK
OK
3 Entrer dans le menu Service à partir du menu
conguration.
4Entrer le mot de passe (contacter le service
technique d’Hayward pour avoir le code).
5Entrer dans le menu type de pompe.
6Sélectionner le type de pompe.

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 18 sur 21 AquaRite + Rev. B

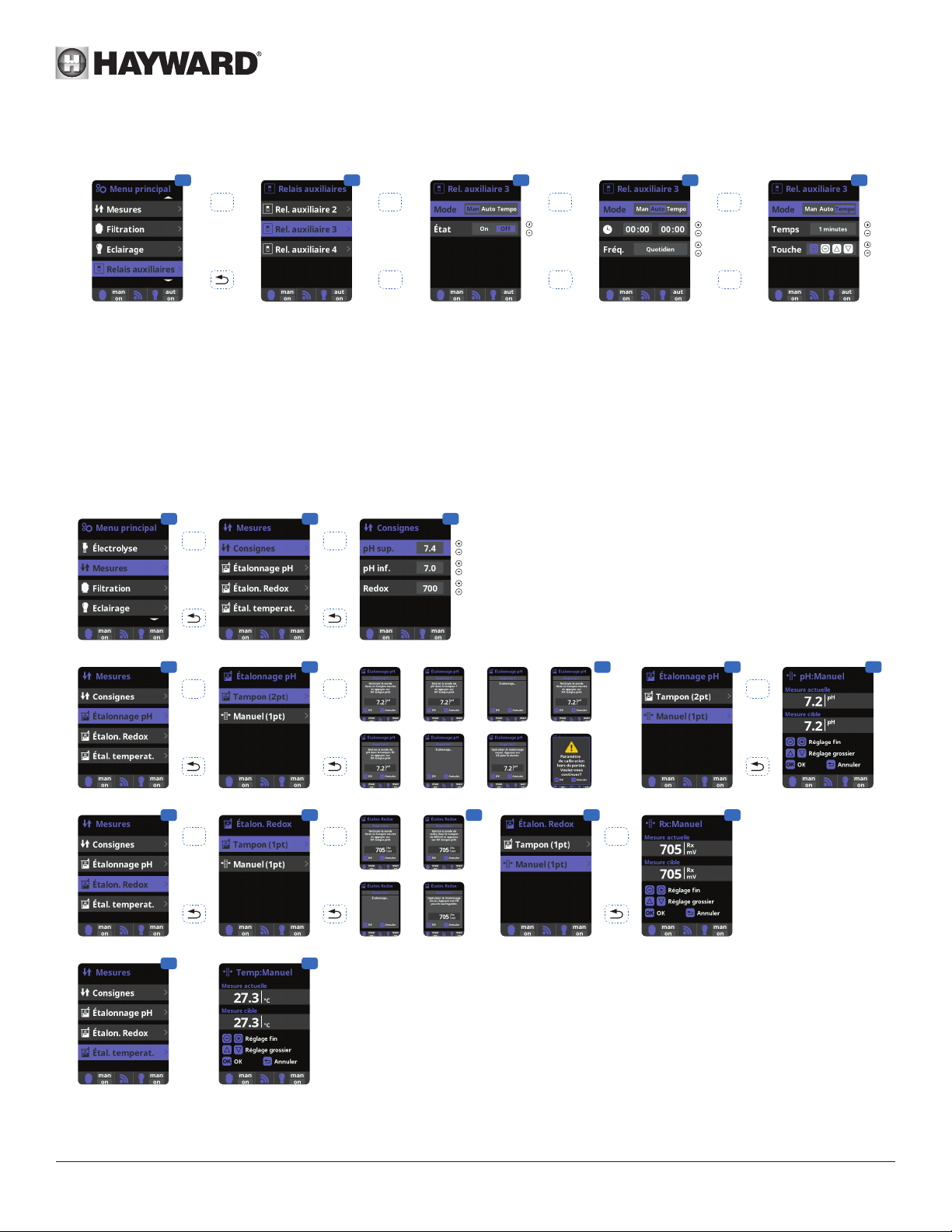

Relais auxiliaires
1234 5
OK +
-
+
-
+
-
1 Relais auxiliaires.
2 Il est possible de contrôler jusqu’à 4 relais ou
auxiliaires supplémentaires au maximum (jeux
d’eau, fontaines, arrosage automatique, système
de nettoyage intégré, pompes à eau pour spas,
éclairage jardin, etc.). Ce menu afche et permet
de congurer les relais encore disponibles sur votre
équipement.
3 Mode manuel (ON/OFF).
4 Mode automatique : S’allume en fonction de
plages horaires qui permettent d’ajuster l’heure
de début et de n de l’éclairage. Ils peuvent être
congurés avec une fréquence : quotidienne, tous
les 2 jours, tous les 3 jours, tous les 4 jours, tous
les 5 jours, hebdomadaire, toutes les 2 semaines,
toutes les 3 semaines, toutes les 4 semaines.
5 Mode temporisateur : Un temps de
fonctionnement est programmé en minutes. Chaque
fois que vous appuyez sur la touche du panneau
frontal associée au relais, il sera mis en marche
pendant le temps programmé. Cette fonction est
recommandée pour le fonctionnement temporisé
des blowers de spas.
Mesures
1 2 3
OK OK
4
OK
5 7 8
9
OK
10
OKOK
12 13
6
11
OK OK
14 15
1Mesures : Réglage des points de
consigne et sondes de mesure.
2Consignes pour chacune des
mesures.
3Réglage des points consignes.
4Étalonnage de la sonde de pH :
Recommandé tous les mois pendant
la saison d’utilisation de la piscine.
5Étalonnage avec des solutions
tampons (liquides modèles
pH7 / pH10 / neutre). Suivez les
instructions qui apparaissent sur
l’écran (g. 6).
7Étalonnage manuel : Permet de
régler les sondes sur 1 point (sans
solution tampon) – uniquement
recommandé pour régler de petites
déviations de mesure.
8Sans sortir la sonde de
l’eau, xez, à l’aide des
touches + / –, le réglage
de la mesure pour qu’il
coïncide avec sa valeur
de référence (photomètre
ou autre appareil de
mesure).
9Étalonnage de sonde de redox :
Recommandé tous les 2 mois
pendant la saison d’utilisation de
la piscine.
10 Étalonnage avec solution de
référence 465 mV. Suivez les
instructions qui apparaissent sur
l’écran (g. 11).
12 Étalonnage manuel : Permet
de régler les sondes sur 1 point
(sans solution) – uniquement
recommandé pour régler de
petites déviations de mesure.
13 Sans sortir la sonde de l’eau,
xez, à l’aide des touches + / –,
le réglage de la mesure pour
qu’il coïncide avec sa valeur de
référence (photomètre ou autre
appareil de mesure).
14 Étalonnage de la sonde de
température : Permet de régler
les sondes sur 1 point.
15 Sans sortir la sonde de l’eau,
xez, à l’aide des touches + / –,
le réglage de la mesure pour
qu’il coïncide avec sa valeur
de référence (thermomètre), la
mesure devant se faire dans les
mêmes conditions.

N’UTILISEZ QUE DES PIÈCES DÉTACHÉES D’ORIGINE HAYWARD
Page 19 sur 21 AquaRite + Rev. B
Réglage niveau redox (option kit redox)
Le niveau redox vous informe du potentiel d’oxydation, c’est-à-dire du pouvoir désinfectant de l’eau.
La dernière étape de réglage de l’AquaRite + consiste à régler le point de consigne du redox.
Pour trouver le niveau optimal redox de votre piscine, suivre les étapes suivantes :
1) Mettre en service le système de ltration de la piscine (le sel dans la piscine doit être dissous uniformément).
2) Ajouter du chlore à la piscine jusqu’à atteindre un niveau de 1 à 1,5 ppm. Celui-ci est atteint avec (environ 1 à 1,5 g/m3
d’eau).
Le niveau de pH doit osciller entre 7,2 et 7,5.
3) Après 30 min., vérier si le niveau de chlore libre de la piscine (manuel kit de test DPD1) est compris entre 0,8 à
1,0 ppm.
4) Regarder la valeur du redox afchée à l’écran et rentrer cette valeur comme point de consigne pour le réglage du redox.
5) Le lendemain, vérier les niveaux de chlore libre (manuel kit de test DPD1) et redox. Augmenter / diminuer le réglage si
nécessaire.
Ne pas oublier de vérier périodiquement (2-3 mois) tous les paramètres de votre eau (Cf tableau) et d’ajuster le point de
consigne de redox en suivant les étapes ci-dessus.
ENTRETIEN
Au cours des 10-15 premiers jours, votre système nécessitera d’avantage d’attention :
- Vérier que le pH se maintient au niveau idéal (7,2 à 7,4).
- Si le pH est exceptionnellement instable et utilise beaucoup d’acide, vérier l’alcalinité (cf tableau).
Si l’équilibre est très instable, contacter votre installateur/piscinier.
NE PAS OUBLIER que le système a besoin d’un certain temps pour s’adapter à votre piscine et nécessitera d’autres
produits chimiques au cours des 3-5 premiers jours.
La piscine doit être entretenue régulièrement et les paniers de skimmers vidés chaque fois que nécessaire.
Vérier aussi l’état d’encrassement de votre ltre.
AJOUTER DE L’EAU : Préférer ajouter l’eau par les skimmers an que l’eau passe à travers la cellule avant d’arriver dans
la piscine. Ne pas oublier de vérier le taux de sel après avoir rajouté de l’eau.
POMPES DE DOSAGE : Vérier régulièrement le niveau d’acide pour éviter que la pompe fonctionne à vide. La pompe de
dosage doit être vériée et entretenue périodiquement.
Entretien des sondes
Les sondes doivent être propres et exemptes d’huile, de dépôts chimiques et de contamination pour fonctionner
correctement. Étant en permanence en contact avec l’eau de la piscine, les sondes peuvent nécessiter un nettoyage
hebdomadaire ou mensuel, en fonction du nombre de baigneurs et d’autres caractéristiques spéciques du bassin. Une
réponse lente, un étalonnage accru du pH et des mesures anormales impliquent de nettoyer les sondes.
Pour nettoyer les sondes, couper l’alimentation de l’AquaRite +.
Débrancher les connecteurs de sonde du boîtier de communication, dévisser celles-ci, et retirer précautionneusement les
sondes de la chambre. Nettoyer le bulbe de référence (bague blanche à la partie inférieure du corps de sonde) avec une
brosse à dents souple et du dentifrice ordinaire.
Un détergent liquide ménager pour la vaisselle peut également être utilisé pour retirer l’huile.
Rincer avec de l’eau douce, remplacer le ruban Téon sur les letages, et remonter les sondes.
Si après nettoyage, les sondes continuent de fournir des valeurs instables, ou nécessitent un étalonnage excessif, les
remplacer.
