HEIDENHAIN LIDA 477 User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
LIDA 477
LIDA 487
11/2013

2

3
Seite
4 Warnhinweise
6 Lieferumfang
7 Hinweise zur Montage
8 Abmessungen
10 Anbau der Maßbandträger
14 Maßband montieren
16 Anbaumöglichkeiten des Abtastkopfes
18 Anbau des Abtastkopfes
20 Justage des Abtastkopfes
24 Anbau der Magneten für Limitschalter
28 Abschließende Arbeiten
29 Elektrische Kennwerte
32 Elektrischer Anschluss
36 Technische Kennwerte
Pag
e
4 Warnings
6 Items supplied
7 Mounting information
8 Dimensions
10 Mounting the scale tape carriers
14 Mounting the scale tape
16 Mounting options for the scanning head
18 Mounting the scanning head
20 Adjusting the scanning head
24 Mounting the magnets for limit switches
28 Final steps
29 Electrical data
32 Electrical connection
36 Specifications
Page
4 Recommandations
6 Contenu de la fourniture
7 Procédure de montage
8 Dimensions
10 Montage du support de ruban
14 Montage du ruban de mesure
16 Possibilité de montage de la tête captrice
18 Montage de la tête captrice
20 Réglage de la tête captrice
24 Montage des aimants pour commutateurs
de fin de course
28 Opérations finales
29 Caractéristiques électriques
32 Raccordement électrique
36 Caractéristiques techniques
Pagin
a
4 Avvertenze
6 Standard di fornitura
7 Avvertenze per il montaggio
8 Dimensioni
10 Montaggio del supporto del nastro
14 Montaggio del nastro
16 Varianti di montaggio della testina
18 Montaggio della testina
20 Taratura della testina
24 Montaggio dei magneti per finecorsa
28 Operazioni finali
29 Dati elettrici
32 Collegamento elettrico
36 Dati tecnici
Página
4 Advertencias
6 Elementos suministrados
7 Indicaciones para el montaje
8 Dimensiones
10 Montaje del soporte de la cinta métrica
14 Montar la cinta métrica
16 Posibilidades de montaje del cabezal
18 Montaje del cabezal
20 Ajuste del cabezal
24 Montaje imanes del contacto final carcasa
28 Trabajos finales
29 Características eléctricas
32 Conexión eléctrica
36 Datos técnicos
Inhalt · Contents · Sommaire · Indice · Indice

4
Maße in mm
Dimensions in mm
Cotes en mm
Dimensioni in mm
Dimensiones en mm
SN

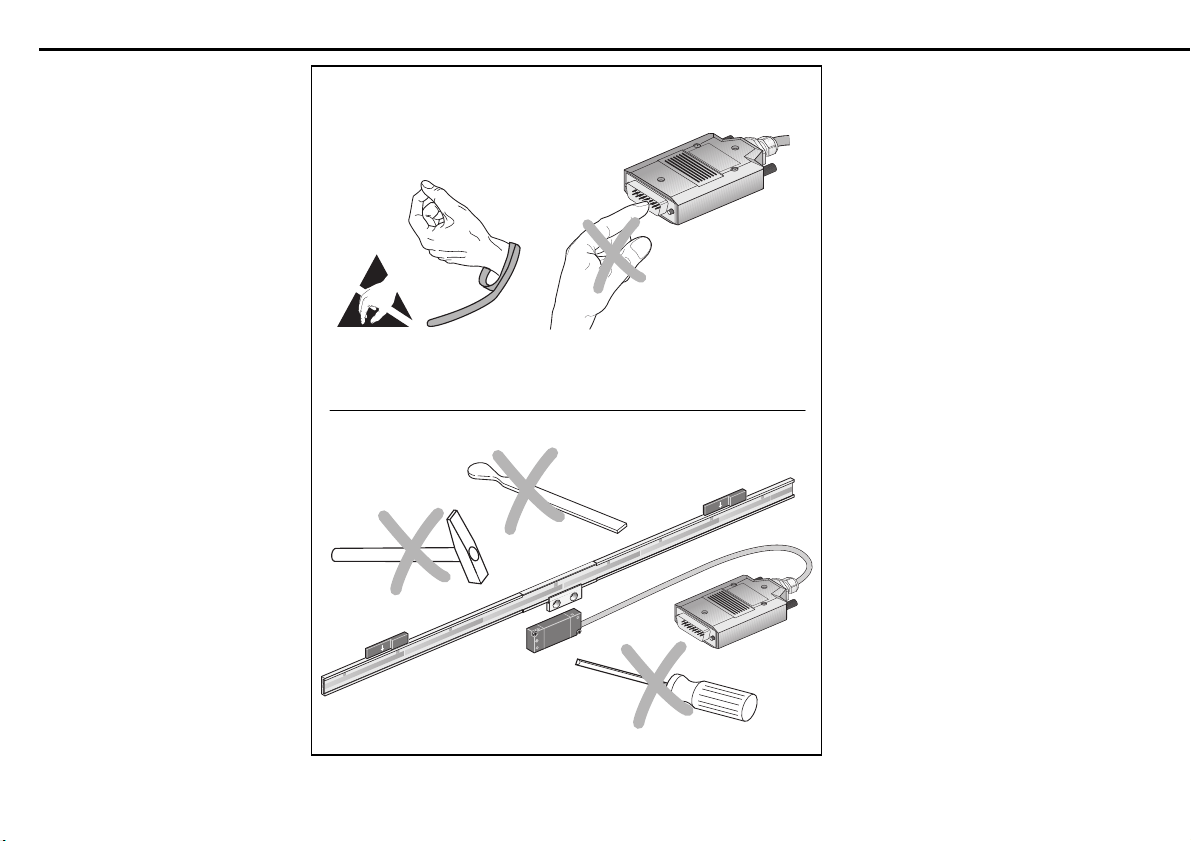

Warnhinweise · Warnings · Recommandations · Avvertenze · Advertencias

5
Achtung: Die Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen
Sicherheitsvorschriften vorzunehmen.
Die Steckverbindung darf nur spannungsfrei verbunden oder gelöst werden.
Die Anlage muss spannungsfrei geschaltet sein!
Note: Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The system must be disconnected from power.
Attention: le montage et la mise en service doivent être assurés par un personnel qualifié dans le respect des consignes
de sécurité locales.
Le connecteur ne doit être connecté ou déconnecté qu’hors potentiel.
L’équipement doit être connecté hors potentiel!
Attenzione: il montaggio e la messa in funzione devono essere eseguite da personale qualifucato nel rispetto delle norme
di sicurezza locali.
I cavi posso essere collegati o scollegati solo in assenza di tensione.
L’impianto deve essere spento!
Atención: El montaje y la puesta en marcha deben ser realizados por un especialista cualificado, observando las
prescripciones locales de seguridad.
Conectar o desconectar el conector sólo en ausencia de tensión.
¡La instalación debe ser conectada en ausencia de tensión!

6
H
Abtastkopf
Scanning head
Tête captrice
Testina
Cabezal
A
Justierfolie
Spacer foil
Cale de réglage
Distanziale
Hoja separadora
1x 0.15 mm
1x 0.75 mm
2x
T
Teilesatz
Component set
Jeu de base
Kit
Juego cinta y accesorios
Z
S
N
Maßband
Scale tape
uban de mesure
Nastro
Cinta de medición

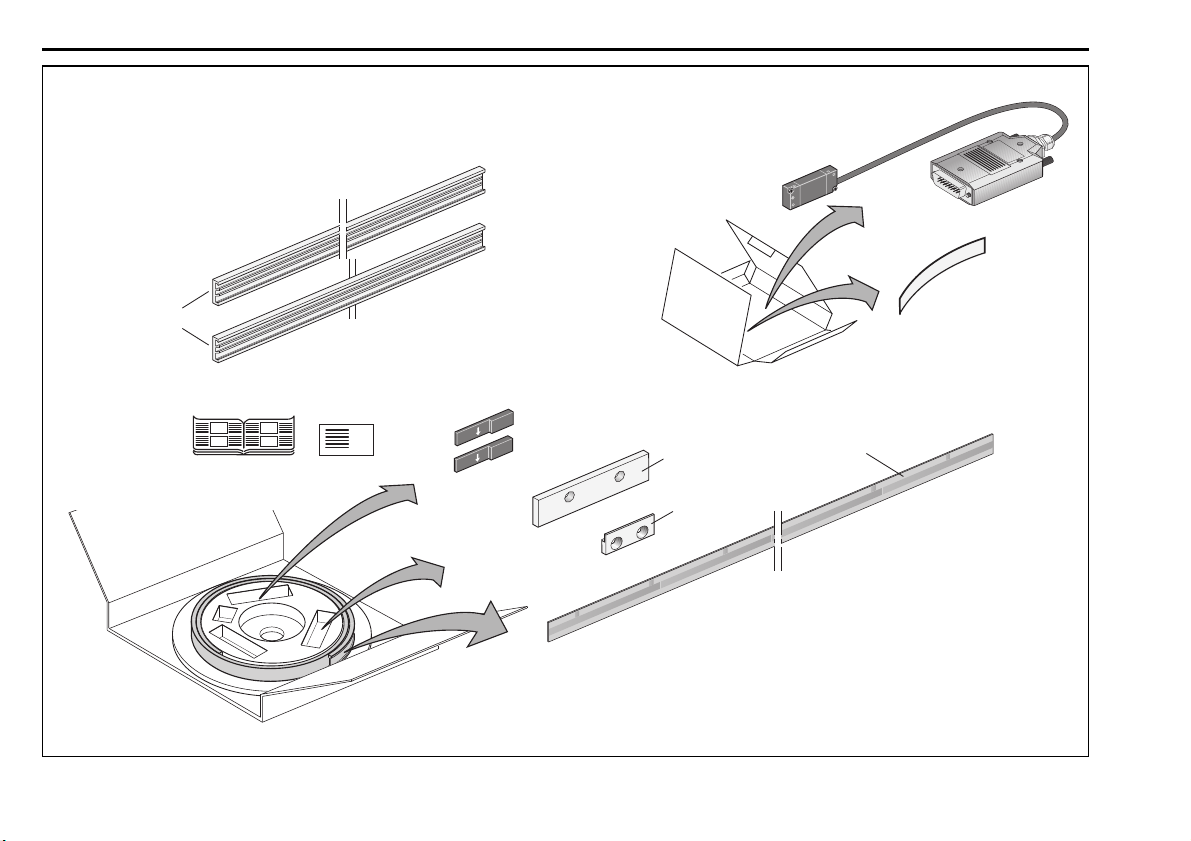

Lieferumfang · Items supplied · Contenu de la fourniture · Standard di fornitura · Elementos suministrados
T = Träger
Scale-tape carrier
Supports
Supporto
Soporte

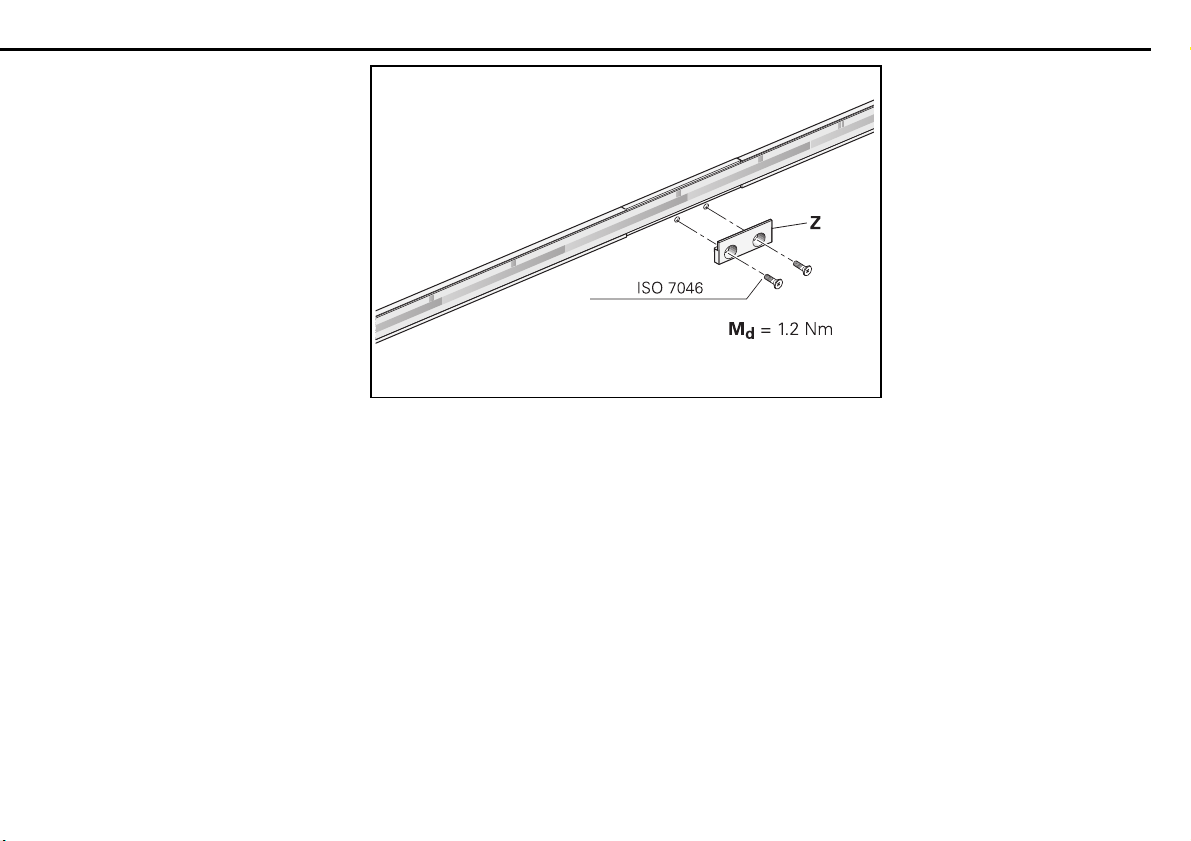

A = Magnete für Limitschalter H = Halter Z = Spannpratze
Magnets for limit switches Support Fixing clamp
Aimants commut. fin de course Attache Griffe de serrage
Magneti per finecorsa Supporto Staffa di serraggio
Imanes contacto final de carrera Soporte Excéntricas
Maßbandträger-Teilstücke mit PRECIMET

geklebt
Scale-tape carrier segments secured with PRECIMET

Tronçons de supports ruban collés avec PRECIMET
Moduli supporto nastro graduato versione fissata con PRECIMET

Piezas soporte pegadas con PRECIMET

7

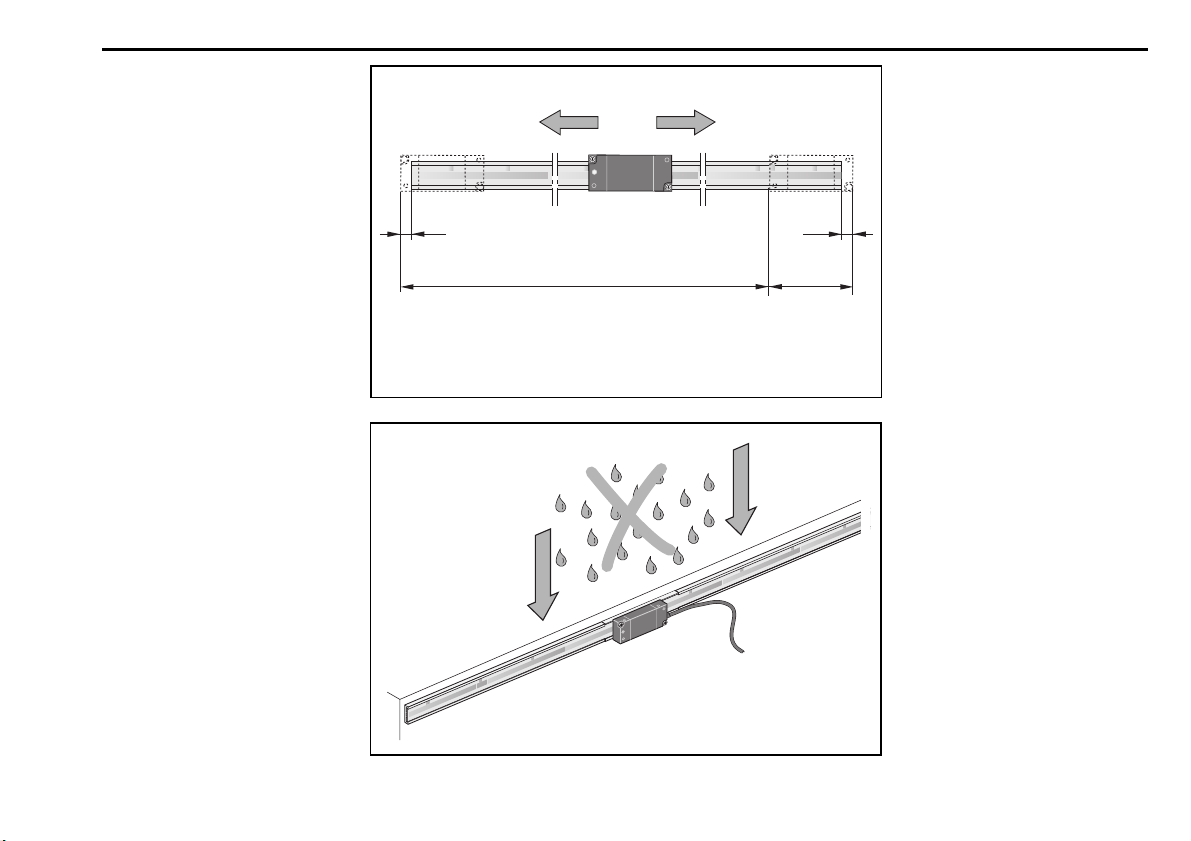

Anbau so wählen, dass der
maximale Verfahrweg innerhalb
der Messlänge ML des Mess-
gerätes liegt.
Choose a mounting attitude such
that the maximum traverse range
is within the measuring length
ML of the encoder.
8
ML 46
8
Choisir le montage de telle façon
que la course maximale soit dans
les limites de la longueur de
mesure ML.
Procedere al montaggio in modo
tale che il percorso di traslazione
massimo rientri nella corsa utile
ML del sistema di misura.
Seleccionar el montaje de tal
modo que el recorrido máx. del
desplazamiento se encuentre
dentro de la longitud de medición
ML del aparato de medición.
Messgerät so anbauen, dass Tei-
lung vor direkter Verschmutzung
geschützt ist. Eventuell beson-
dere Schutzvorrichtung vorsehen.
Mount the encoder so that the
graduation is protected from
direct contamination. If
necessary, fit a protective cover
over the scale.
Monter la règle de mesure de
telle sorte que la gravure soit
protégée des salissures. Prévoir
éventuellement une protection
supplémentaire.
Montare il sistema di misura
affinché la graduazione sia
protetta dalla contaminazione
diretta. Prevedere eventualmente
un dispositivo di protezione
particolare.
Montar el sistema de medida de
tal modo que las divisiones
queden protegidas de
suciedades. Si es necesario,
prever elemento de protección.
Hinweise zur Montage · Mounting information · Procédure de montage · Avvertenze per il montaggio · Indicaciones para el montaje

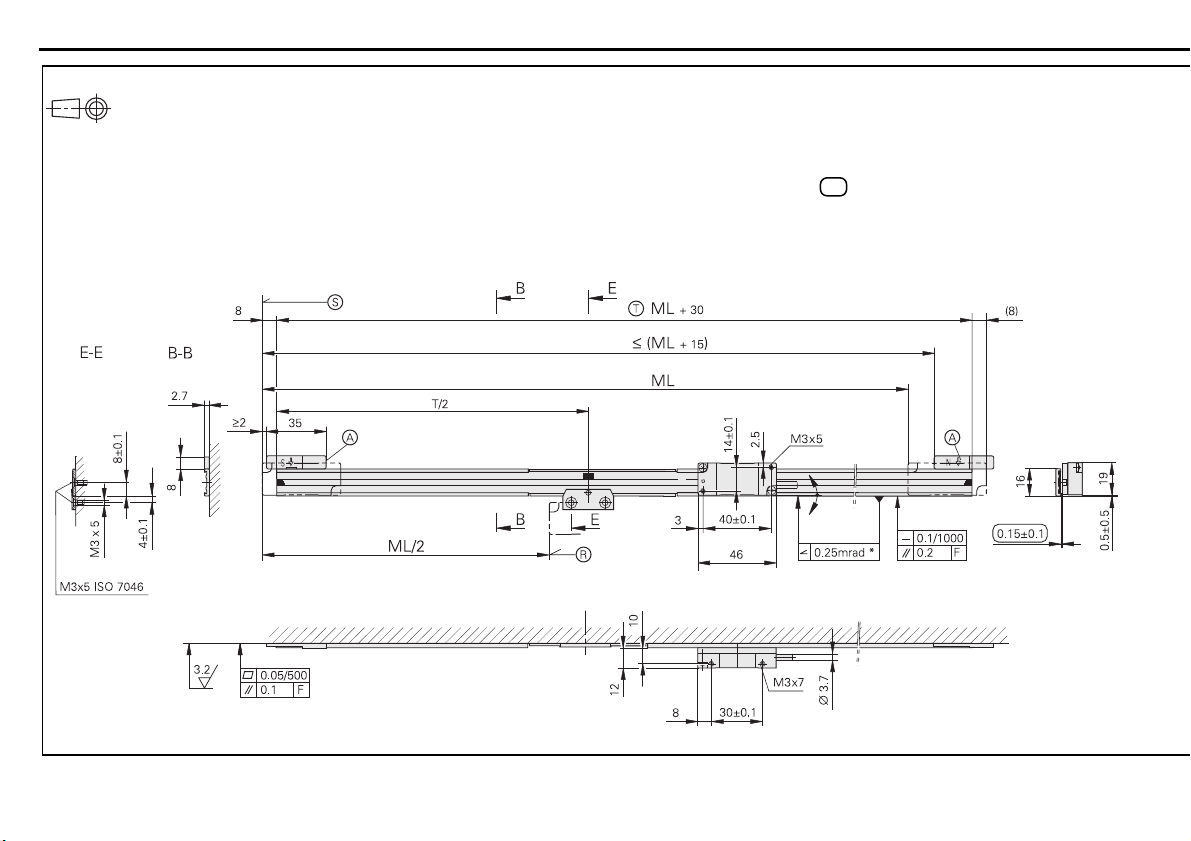

8
mm
Tolerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm
F = Maschinenführung  = Referenzmarken-Lage  = Magnete für Limitschalter
Machine guideway Reference mark position Magnets for limit switches
Guidage de la machine Marque de référence Aimants commut. fin de course
Guida della macchina Indici di riferimento Magneti per finecorsa
Guía de la máquina Marca de referencia Imanes contacto final de carrera
* = Max. Änderung bei Betrieb  = Beginn der Messlänge ML = Justieren oder einstellen
Max. change during operation Begin. of meas. length ML Adjust or set
Modification max. en fonctionnement Début longueur utile ML Ajuster ou régler
Variazione massima durante il funzionamento Inizio lunghezza di misura ML Aggiustaggio al montaggio
Máx. variación durante el funcionamiento Comienzo longitud útil ML Ajustar
Abmessungen · Dimensions · Dimensions · Dimensioni · Dimensiones

9

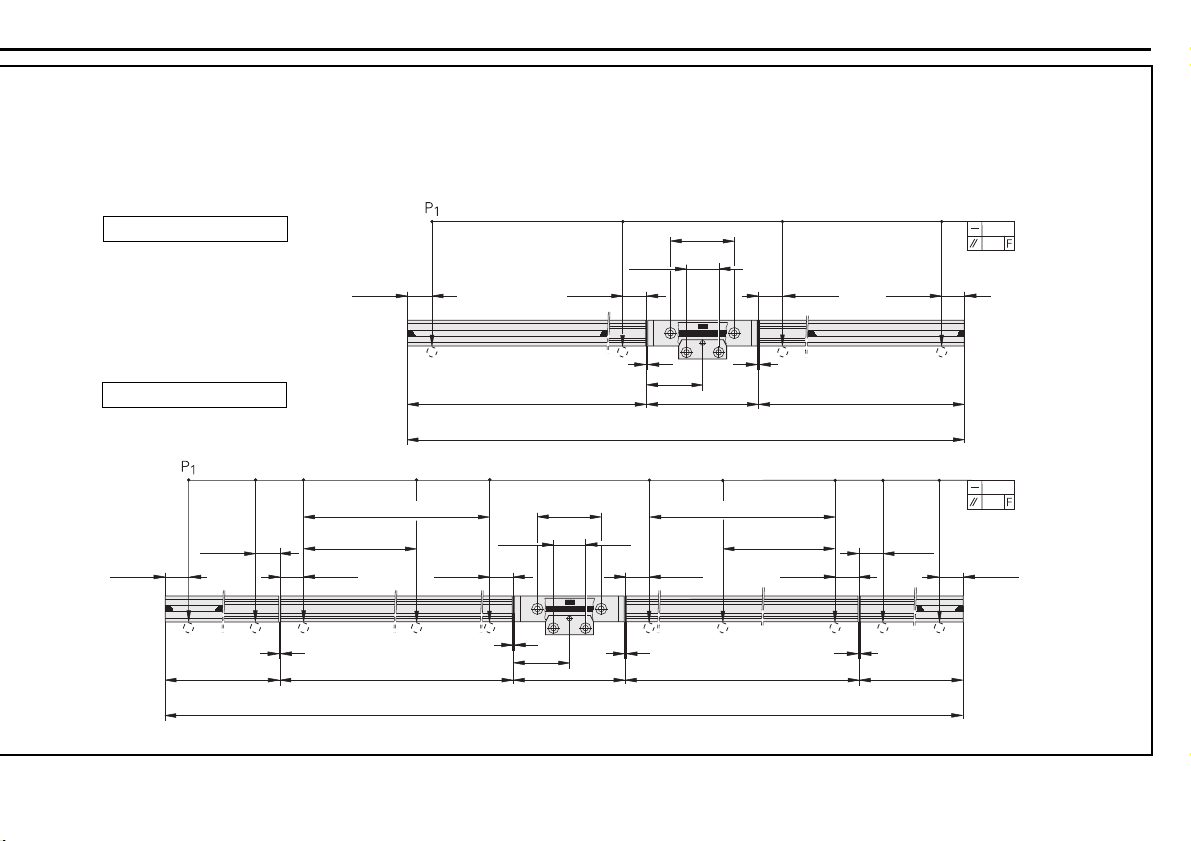

P = Messpunkte zum Ausrichten  = Träger-Länge
Gauging points for alignment Carrier segment
Points de mesure pour dégauchissage Longueur de support
Punti di misura per allineamento Lunghezza supporto
Puntos medición alineamiento Longitud de los soportes
P(13)
2000 70
t5070
10 ... 50
20±0.1
40±0.1
35
300 ... 500
n x (300 ... 500)
10 ... 50
10 ... 50 10 ... 50
300 ... 500
n x (300 ... 500)
10 ... 50
10 ... 50 10 ... 50
500 2000 500
10 ... 50
P(4)
10 ... 50
400 70
t870
10 ... 50 10 ... 50
10 ... 50
20±0.1
40±0.1
35
400
0.05
0.2
0.05
0.2
(1) (1)
(1)(1)(1) (1)
ML  2040 (z.B. 840)
ML > 2040 (z.B. 5040)

10

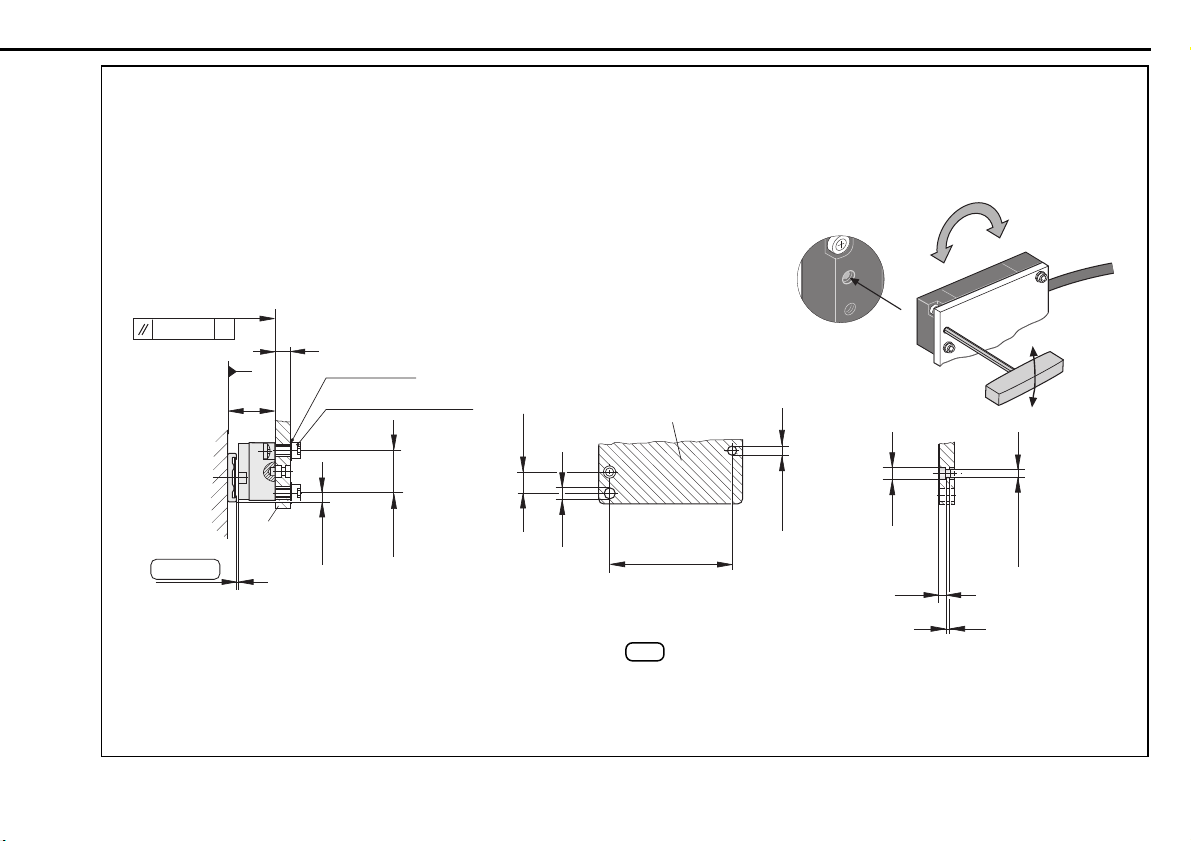

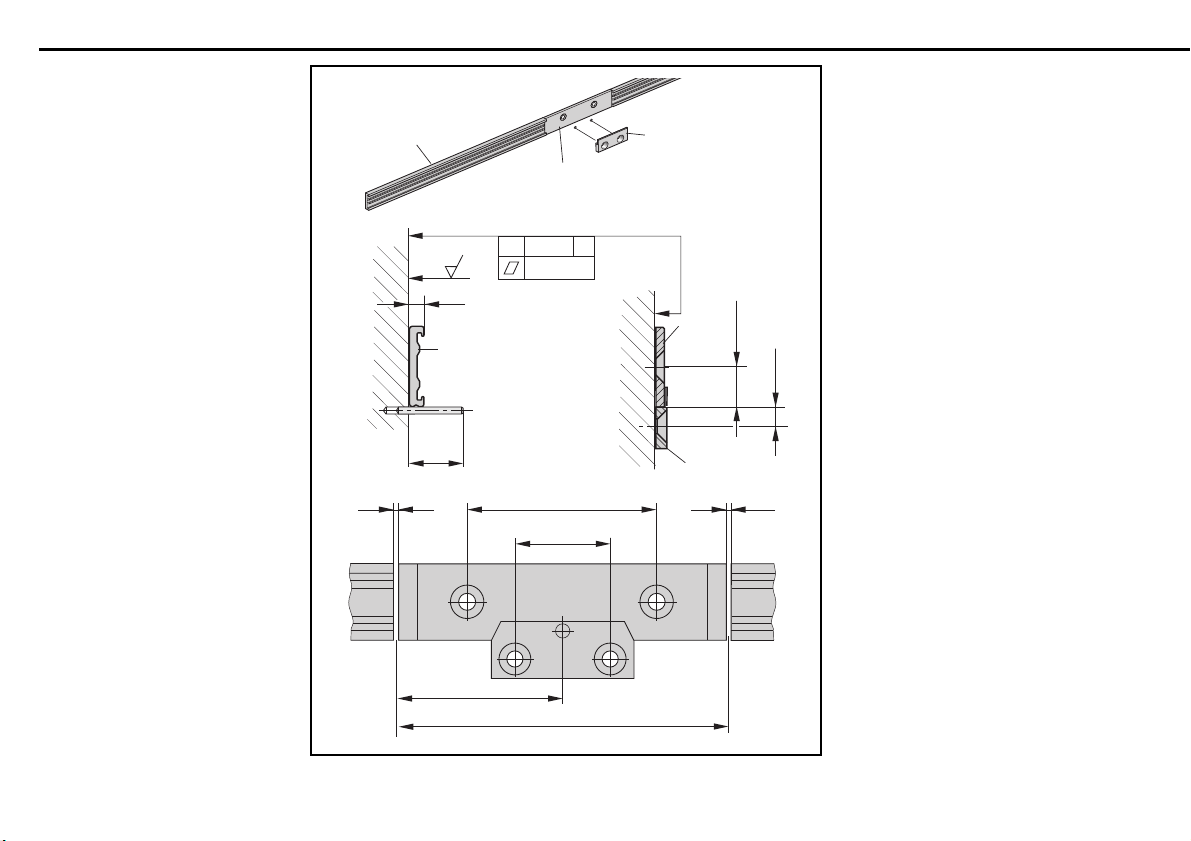

Anbautoleranzen
F = Maschinenführung
Mounting tolerances
F = machine guideway
TZ
H
70
20±0.1
40±0.1
> 10 Z
T
H
8±0.1
4±0.1
// 0.1
0.05/500
F
3.2
35
(1)
(1)
2.7
Tolérances de montage
F = Guidage de la machine
Tolleranze di montaggio
F = guida della macchina
Tolerancias de montaje
F = guía de la máquina
Anbau der Maßbandträger · Mounting the scale tape carriers · Montage du support de ruban · Montaggio del supporto del nastro

11

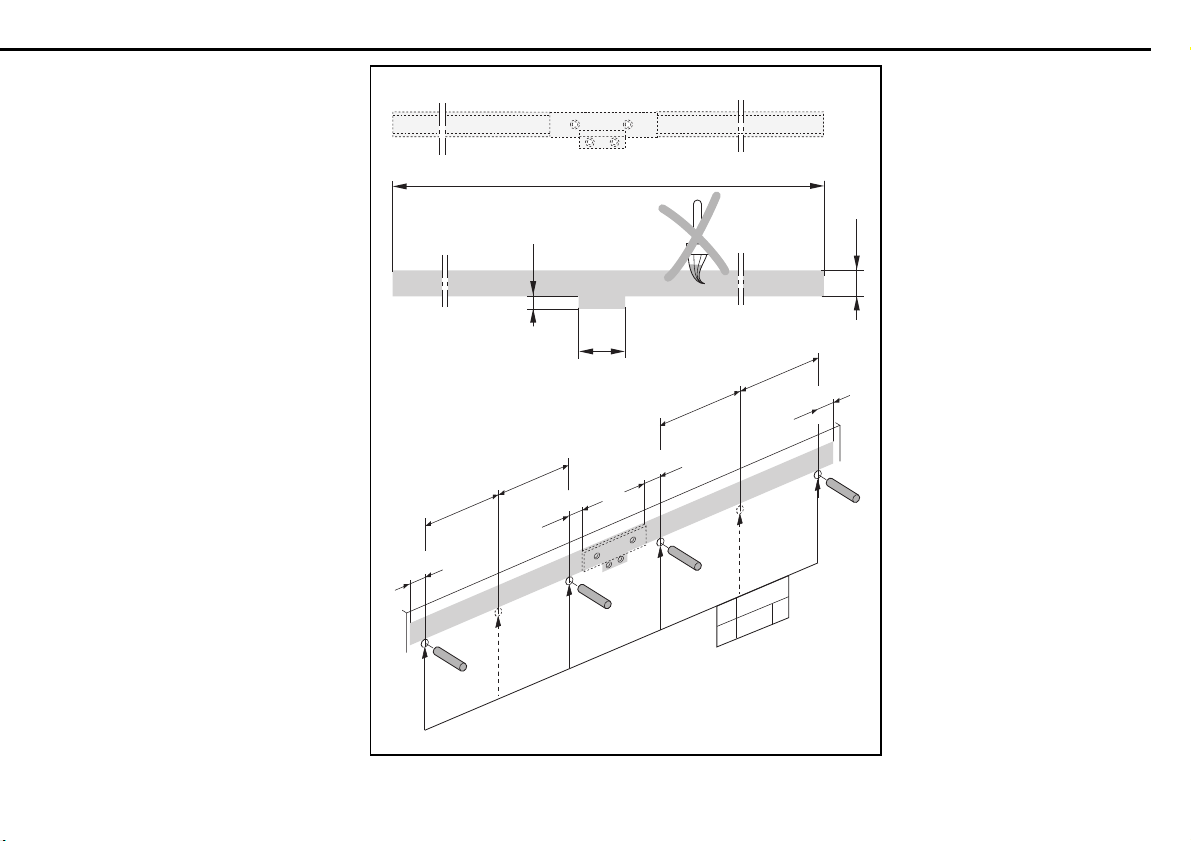

Lackfreie Montagefläche
vorbereiten.
Anschlagstifte oder Anschlag-
leiste anbringen.
Prepare the mounting surface.
It must be free of paint.
Attach the stop pins or the stop
rail.
> 35
ML + 30
> 16
> 8
 0.05
// 0.2 F
10 ... 50
300 ... 500
10 ... 50 10 ... 50
10 ... 50
300 ... 500
Préparer une surface de manière
à ce qu'elle soit exempte de
peinture.
Fixer les goupilles ou la barrette
d'arrêt.
Preparare la superficie di
montaggio che deve essere priva
di vernice.
Applicare i perni o la guida di
arresto.
Preparar la superficie de montaje
que debe estar sin restos de
pintura. Colocar los bulones-tope
o la barra-tope.
Montaje del soporte de la cinta métrica

12
Schutzfolie des Montagefilms
PRECIMETentfernen. Auf das
Verfallsdatum auf der Verpackung
achten!
Montagefilm vor Verschmutzung
schützen!
Remove the protective foil from
the PRECIMET

mounting film.
Note the expiration date on the
package! Protect the mounting
film from contamination.
Retirer la pellicule de protection du
film de montage PRECIMET. Tenir
compte de la date d’expiration
indiquée sur l'emballage! Protéger le
film de montage contre les salissures!
Rimuoverela protezione dalla pellicola
di montaggio PRECIMET

. Attenzione
alla data di scadenza riportata sulla
confezione! Proteggere la pellicola di
montaggio dalle contaminazioni.
Retirar la cinta de protección de la
película adhesiva PRECIMET.
¡Comprobar la fecha de caducidad en
el embalaje! ¡Proteger la película
adhesiva de la suciedad!
Maßbandträger leicht andrücken.
Auf Maschinenführung achten.
Achtung: Auf die richtige Lage
der Maßbandträger achten.
Press the scale-tape carrier lightly
against the mounting surface.
Take the machine guideway into
account. Caution: Ensure that
the scale-tape carriers are
mounted in the correct position.
Presser légèrement le support du
ruban sur la surface de montage. Faire
attention au guidage de la machine.
Attention:Veiller à ce que la position
des supports du ruban soit correcte.
Premere leggermente il supporto
del nastro contro la superficie di
montaggio. Prestare attenzione alla
guida della macchina. Attenzione:
verificare che i supporti siano
montati nella posizione corretta.
Presionar levemente el soporte de la
cinta de medición. Debe tenerse en
cuenta la guía de la máquina.
Atención:asegúrese de que el
soporte de la cinta se ha montado en
la posición correcta.
Anbau der Maßbandträger · Mounting the scale tape carriers · Montage du support de ruban · Montaggio del supporto del nastro

13

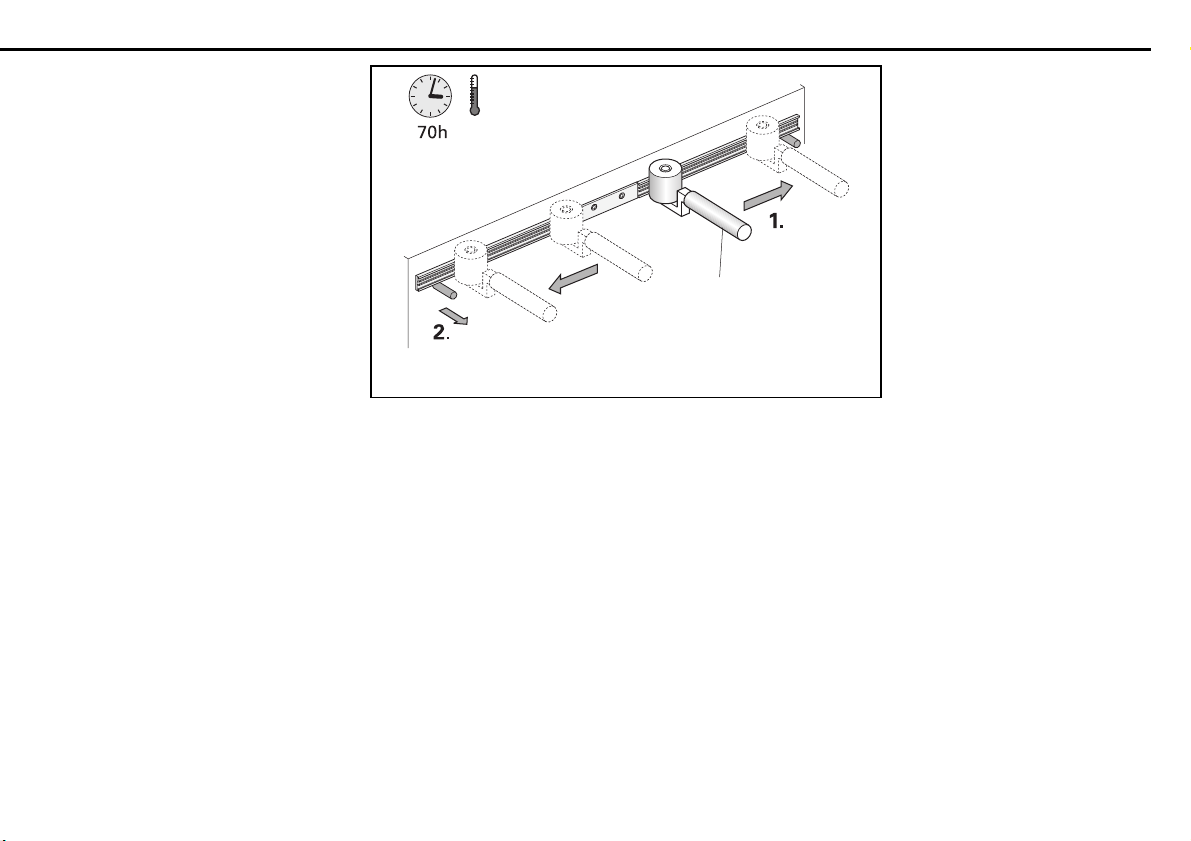

Maßbandträger mit dem Roller
von der Mitte aus gleichmäßig
anpressen. Endfest nach 70
Stunden.
Achtung: Anschlagstifte oder
Anschlagleiste entfernen.
Starting from the center, evenly
press the scale-tape carriers onto
the mounting surface using the
roller. The adhesive is completely
dry after 70 hours.
Note: Remove the stop pins or
aligning rail.
Separat bestellen
Order separately
Commander séparément
Ordinare separatamente
Pedir por separado
ID 276 885-01
20 °C
(68 °F)
En partant du centre, presser
régulièrement le support du ruban
avec le rouleau. Résistant au bout
de 70 heures.
Attention: Retirer les goupilles
d'arrêt ou la barrette d'arrêt.
Partendo dal centro, premere con
il rullo in modo uniforme. Essicca-
zione completa dopo 70 ore.
Attenzione: rimuovere le spine o
le squadrette.
Presionar el soporte de la cinta
con el rodillo desde el centro
hacia los exremos de manera
uniforme. Pegado final al cabo de
70 horas.
Atención: Quitar las espigas o la
barra de ajuste.
Montaje del soporte de la cinta métrica

14

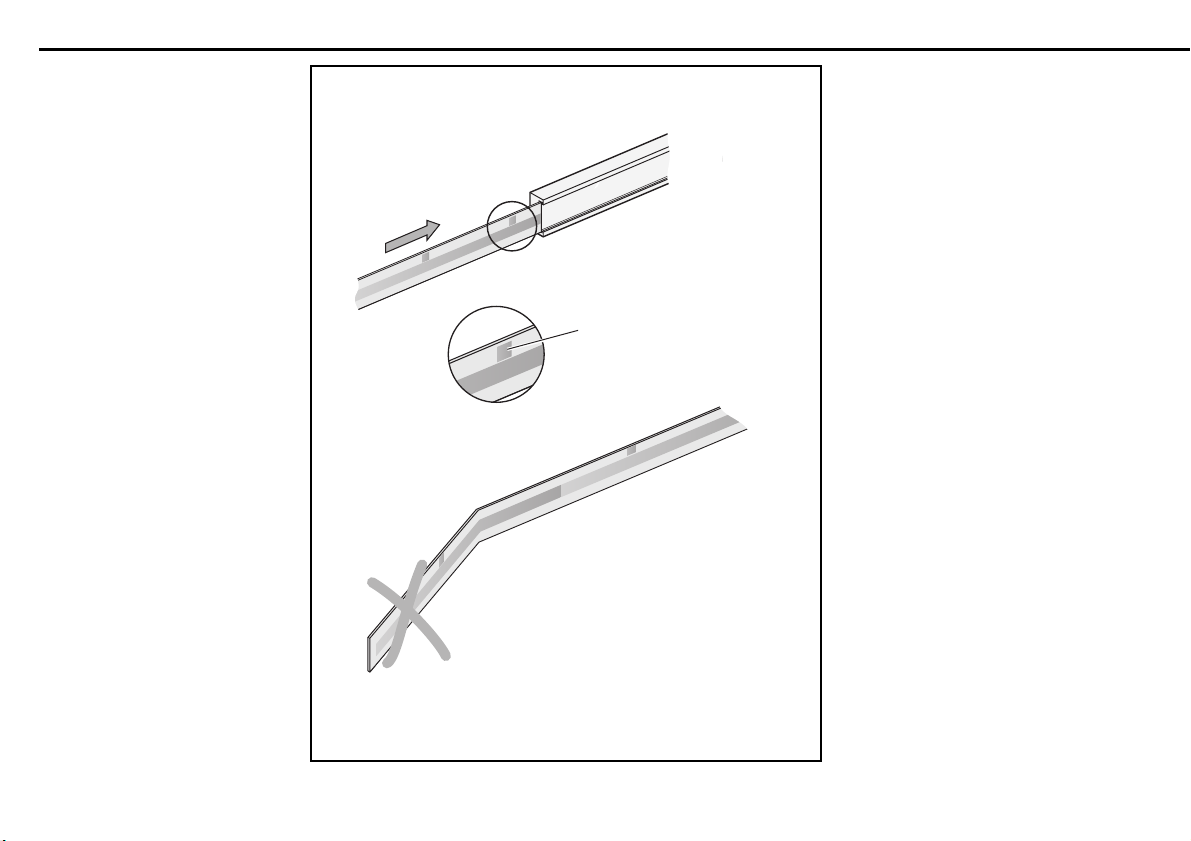

Maßband in Maßbandträger
einschieben.
Achtung: Auf die richtige Lage
der Referenzmarkenspur achten.
Vorsicht: Maßband nicht
knicken.
Slide the scale tape into the
scale-tape carrier.
Caution: Ensure that the
reference-mark track is positione
d
correctly.
Caution: Do not bend the scale
tape!
eferenzmarken-Lage
Reference mark
M arque de référence
I ndic e di riferimento
M arca de referencia
Insérer le ruban de mesure dans
son support.
Attention: à la position correcte de
la piste de la marque de référence.
Attention: ne pas plier le ruban de
mesure.
Inserire il nastro nel relativo
supporto.
Attenzione: prestare attenzione
alla corretta posizione della traccia
dell'indice di riferimento.
Attenzione: non piegare il nastro.
Insertar la cinta métrica en el
soporte.
Atención: tenga en cuenta la
posición correcta de la traza de la
marca de referencia.
Atención: no doblar la cinta métrica.
Maßband montieren · Mounting the scale tape · Montage du ruban de mesure · Montaggio del nastro · Montar la cinta métrica

15
Anschließend Maßband mit
Spannpratze Z fixieren.
Then secure the scale tape with
fixing clamp Z.
M3x5
Pour terminer, fixer le ruban
de mesure avec les griffes de
serrage Z.
Fissare quindi il nastro con la
staffa di serraggio Z.
A continuación, fijar la cinta
métrica con la garra de sujeción Z.

16

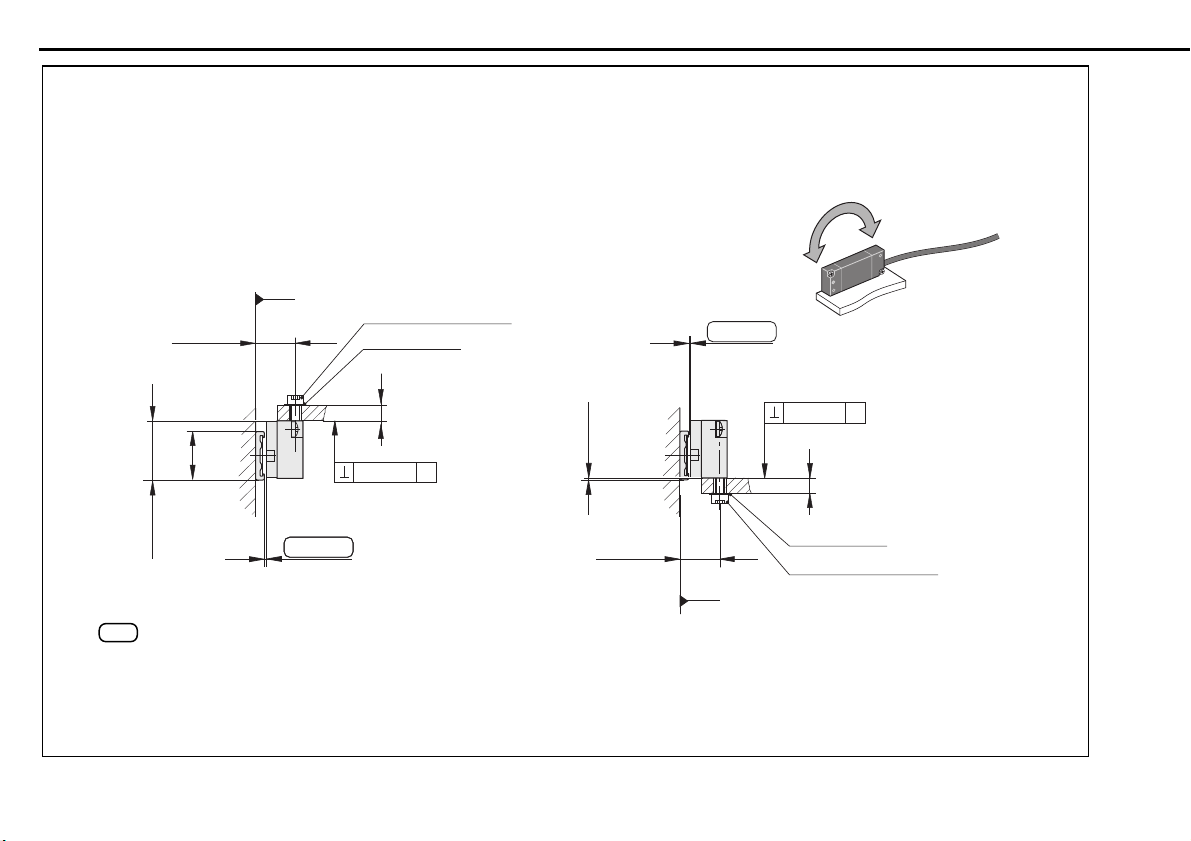

Achtung: Für die Justage bei den Anbaumöglichkeiten ,  muss der Abtastkopf gedreht werden. Möglichkeit vorsehen.
Caution: Take into account that the scanning head must be turned if you use mounting options , 
Attention: Lors du réglage selon les options de montage , , la tête captrice doit être pivotée. Prévoir cette possibilité.
Attenzione: per la taratura nelle varianti di montaggio , , la testina di scansione deve essere ruotata. Prevederne la possibilità.
Atención: Para el ajuste en las posibilidades de montaje , debe girarse el cabezal. Prever esta posibilidad.
16
0.15±0.1
19.5±0.5
ISO 4762  M3x(a+7)
12.9±0.1
0.05/25 D
D
0.5±0.5
0.15±0.1
12.9±0.1
0.05/25 D
ISO 4762  M3x(a+7)
D
ÔÕ
a
ISO 7092  3
a
ISO 7092  3
= justieren oder einstellen
=adjust or set
= ajuster ou régler
=aggiustaggio al montaggio
= ajustar
Anbaumöglichkeiten des Abtastkopfes · Mounting options for the scanning head

17
Für die Justage des Abtastkopfes bei der Anbaumöglichkeit  kann das Sackloch im Abtastkopf verwendet werden.
When you use mounting option ,you can use the blind hole in the scanning head for adjusting the scanning head.
Lors du réglage de la tête captrice selon l'option de montage , il est possible d'utiliser le trou borgne situé dans la tête captrice.
Per la taratura della testina nella versione di montaggio è possibile utilizzare il foro cieco presente nella testina.
Para el ajuste del cabezal según la posibilidad de montaje  puede utilizarse el taladro ciego del cabezal.
0.15±0.1
14±0.1
14.9 ISO 4762
 M3x(a+5)
m
3±0.5
0.05/25 D
m
40±0.1
¬ 4
7±0.1
¬ 3+0.1
Ö
2.5
¬ 4
1
¬ 2.9+0.1
D
a
ISO 7092  3
 = Montagefläche für Abtastkopf = justieren oder einstellen
Mounting surface for scanning head =adjust or set
Surface de montage pour tête captrice = ajuster ou régler
Superficie di montaggio per testina di scansione =aggiustaggio al montaggio
Superficie de montaje para el cabezal = ajustar
Possibilité de montage de la tête captrice · Varianti di montaggio della testina · Posibilidades de montaje del cabezal

18

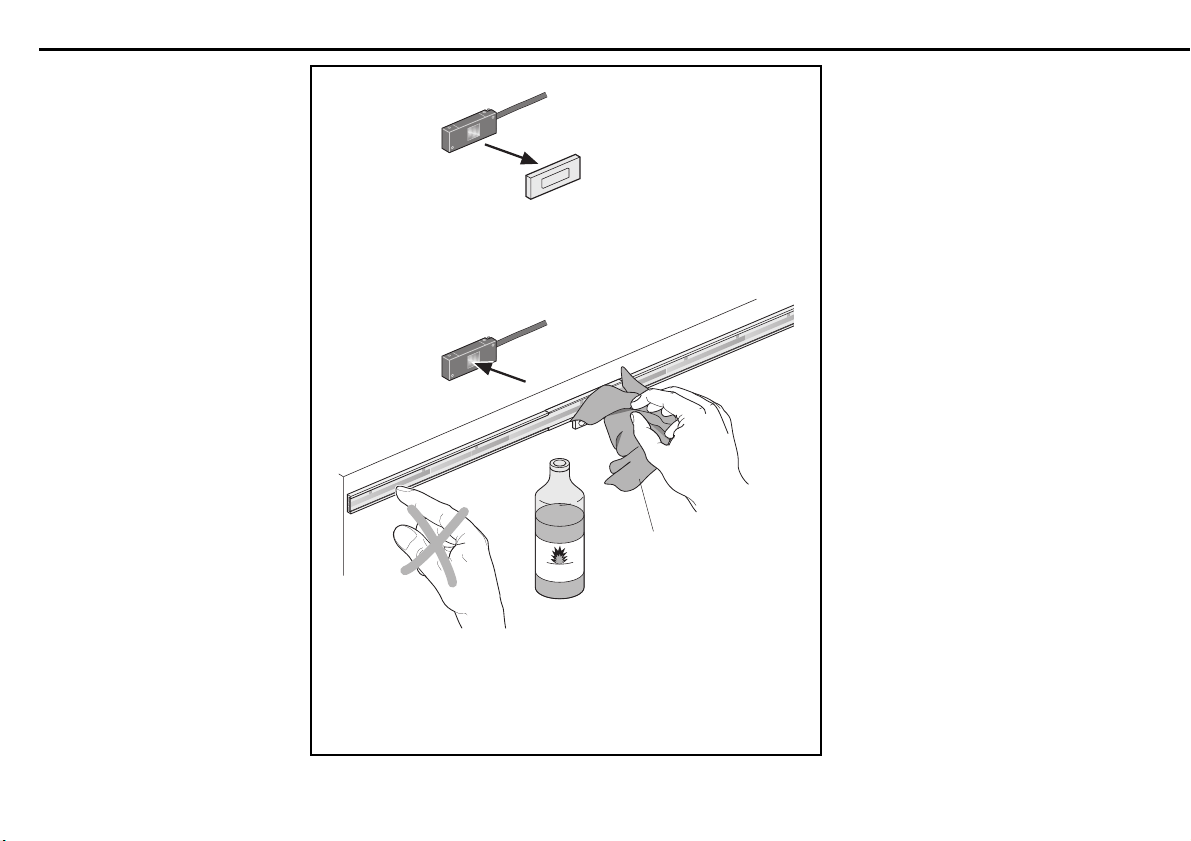

Schutzkappe entfernen.
Teilung des Maßbands und des
Abtastkopfes mit fusselfreiem
Tuch und destilliertem Spiritus
oder Isopropylalkohol reinigen.
Teilung nicht berühren!
Remove the protective cover.
Clean the graduation of the scale
tape and the scanning head with
a lint-free cloth and distilled spirit
or isopropyl alcohol.
Do not touch the graduation!
S
p
i
r
i
t
u
s
ID 325 919-ZY
1.
2.
Enlever le capot de protection.
Nettoyer la gravure du ruban et de
la tête captrice avec un chiffon ne
peluchant pas et avec de l'alcool
distillé ou isopropylique.
Ne pas toucher la gravure!
Rimuovere la copertura.
Pulire la graduazione del nastro e
della testina con un panno pulito
che non lascia pelucchi e alcol
denaturato o isopropilico.
Non toccare la graduazione!
Eliminar la tapa protectora.
Limpiar las subdivisiones de la
cinta métrica y del cabezal de
palpación con un trapo limpio que
no suelte pelusa y con alcohol
destilado o con alcohol
isopropileno.
¡No tocar la subdivisiones!
Anbau des Abtastkopfes · Mounting the scanning head · Montage de la tête captrice · Montaggio della testina · Montaje del cabezal

19

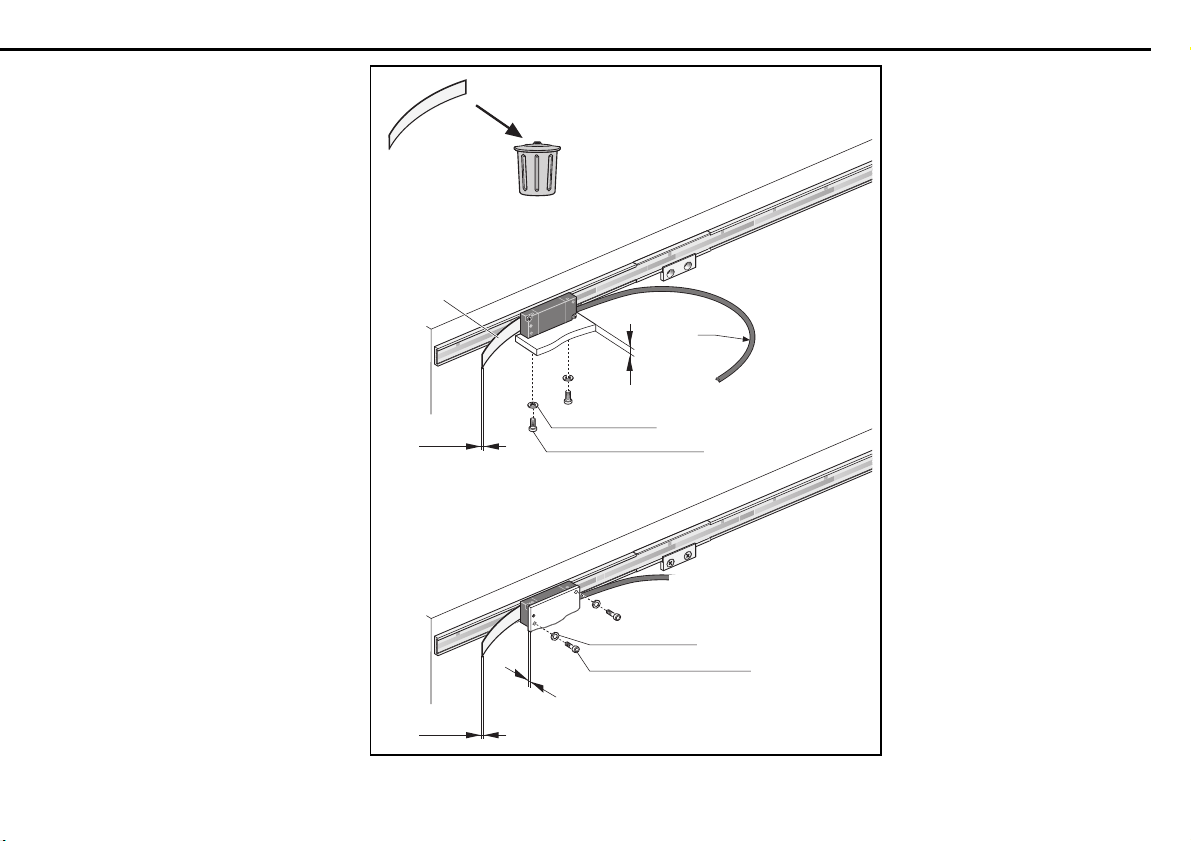

Mit Justierfolie 0,15 mm (Justier-
folie nicht im Spannbereich einle-
gen) Montageabstand einstellen.
Abtastkopf lose anschrauben.
Zulässige Biegeradien R des
Kabels beachten.
Use the spacer foil (0.15 mm) to
set the mounting clearance. (Do
not place the spacer foil over the
fixing clamp.) Loosely screw
down the scanning head. Take
the permissible bending radii R of
the cable into account.
0.15
Justierfolie
Spacer foil
Cale de réglage
Distanziale
Hoja separadora
0.75 mm
ISO 7092  3
ISO 4762  M3x(a+7)
a
a
ISO 7092  3
ISO 4762
 M3x(a+5)
0.15
Utiliser une cale de réglage de
0,15 mm (ne pas poser la cale de
réglage dans la zone de tension)
pour régler la distance de
montage. Serrer légèrement les
vis de la tête captrice. Respecter
les rayons de courbure
admissibles pour le câble.
Utilizzare la pellicola di taratura
0,15 mm (la pellicola non deve
frizionare) per regolare la
tolleranza di montaggio. Montare
la testina, senza stringere le viti.
Tenere presente i raggi di
curvatura R ammessi del cavo.
Utilice la hoja separadora de
0,15 mm (no colocar la hoja
separadora en la zona del tensor)
para ajustar la tolerancia de
montaje. Atornillar el cabezal
suavemente y asegurar el APE.
Tenga en cuenta el radio de
flexión del cable R admisible.

20

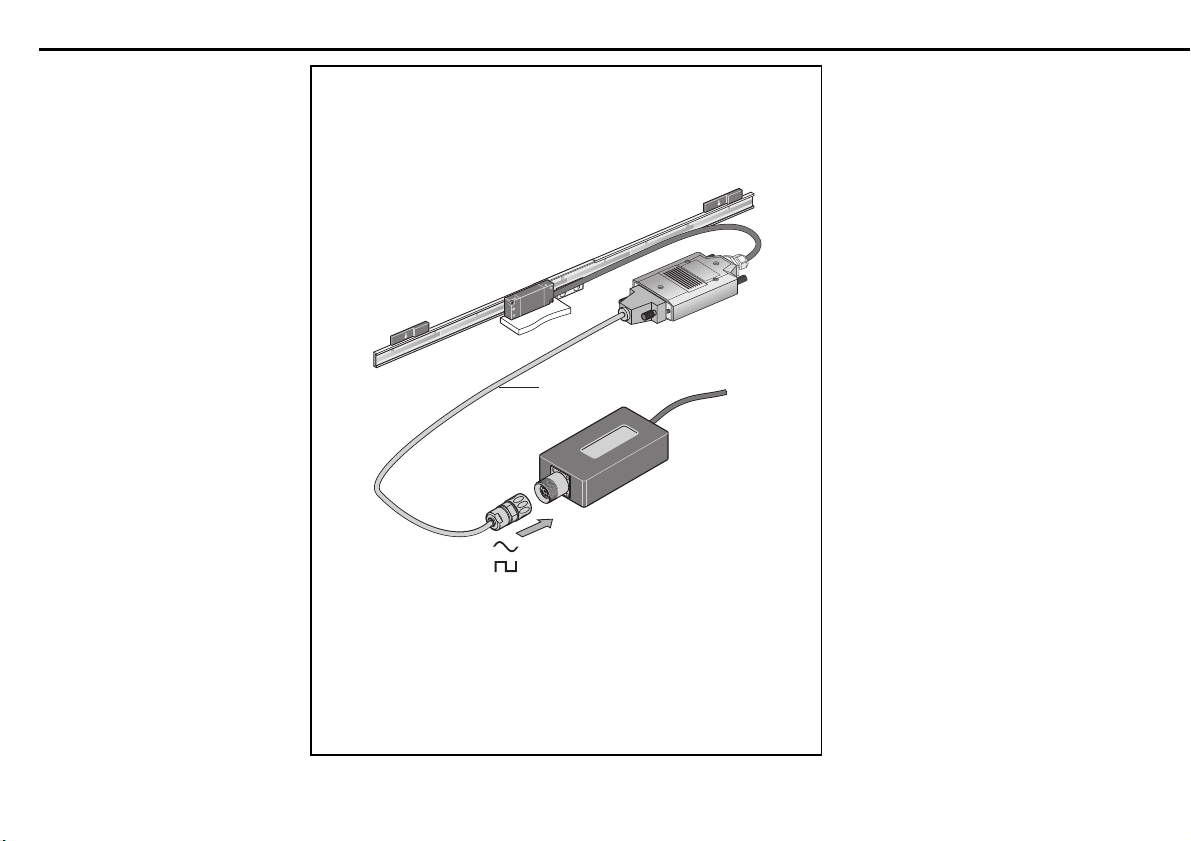

Benötigte Messmittel zur
Justage:
1. PWT
2. Adapterkabel
(siehe auch Montageanleitung
PWT)
Measuring equipment required
for adjusting the scanning head:
1. PWT
2. Adapter cable
(see also Mounting Instructions
for PWT)
PWT
ID 331 693-xx
LIDA 477
LIDA 487
PWT 17: TTL
PWT 18: 1Vss
SN
Equipement de mesure néces-
saire au réglage:
1. PWT
2. Câble adaptateur
(cf. également Instructions de
montage PWT)
Strumenti necessari per la
taratura:
1. PWT
2. Cavo adattatore (vedi anche
istruzioni di montaggio del PWT)
Equipo de medición requerido
para el ajuste del cabezal:
1. PWT
2. Cable adaptador
(ver también las instrucciones de
montaje del PWT)
Justage des Abtastkopfes · Adjusting the scanning head · Réglage de la tête captrice · Taratura della testina · Ajuste del cabezal
