HEIDENHAIN LIP 401R User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
LIP 401R
LIP 401A
3
/20
14

2
Seite
4 Lieferumfang
6 Hinweise zur Montage
8 Abmessungen
10 Anbau des Maßstabs
12 Anbau des Abtastkopfes
14 Anbaumöglichkeiten des Sub-D-Steckers
16 Justage des LIP 40
19 Signalwerte
20 Referenzmarken justieren
22 Feinabgleich Signale
24 Abschließende Arbeiten
25 Technische Kennwerte
26 Elektrische Kennwerte
27 Elektrischer Anschluss
Page
4 Items Supplied
6 Mounting Procedure
8 Dimensions
10 Mounting the Scale
12 Mounting the Scanning Head

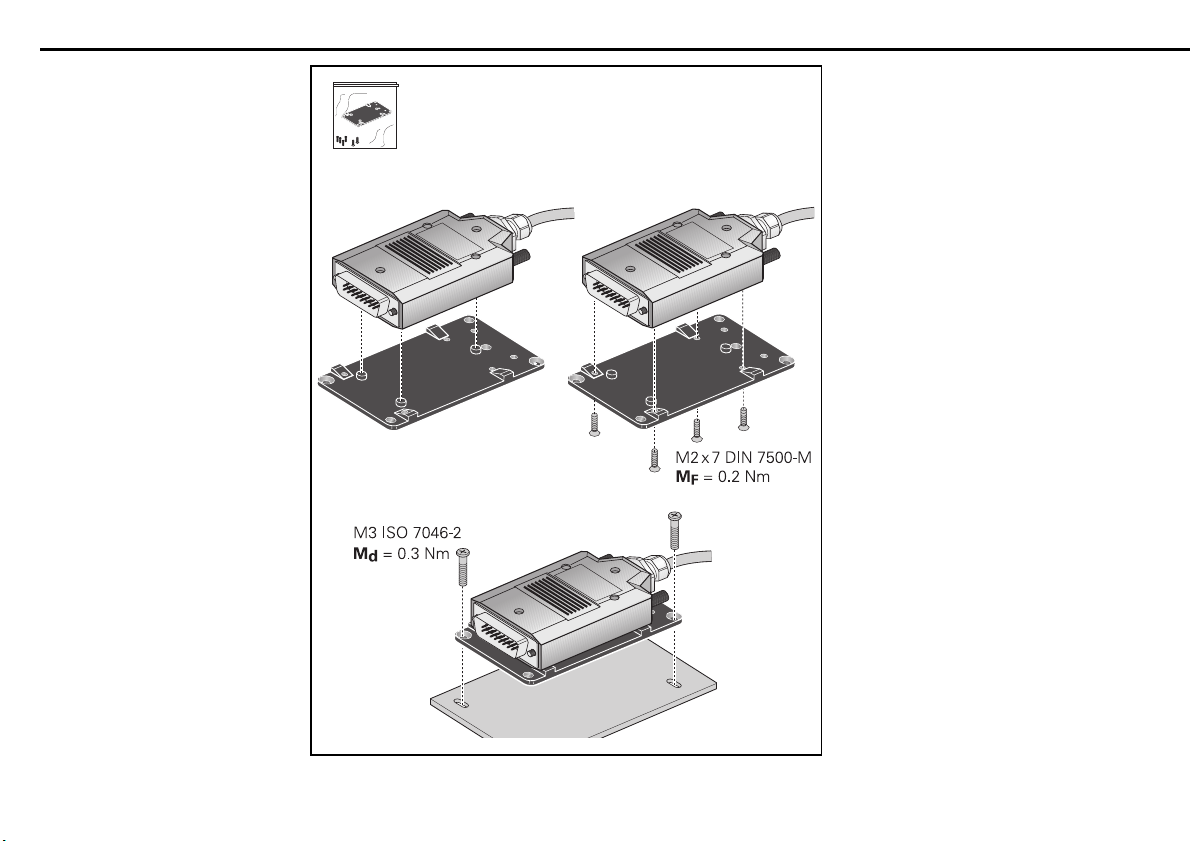

14 Mounting Options for D-Sub Connector
16 Adjusting the LIP 40
19 Signal Values
20 Adjusting the Reference Marks
22 Fine Adjustment of Signals
24 Final Steps
25 Specifications
26 Electrical Data
27 Electrical Connection
Page
4 Contenu de la fourniture
6 Procédure de montage
8 Dimensions
10 Montage de la règle de mesure
12 Montage de la tête captrice
14 Possibilités de montage de la prise Sub-D
16 Réglage du LIP 40
19 Valeurs des signaux
20 Réglage marques de référence
22 Alignement précis des signaux
24 Opérations finales
25 Caractéristiques techniques
26 Caractéristiques électriques
27
Raccordement électrique
Pagina
4 Standard di fornitura
6 Avvertenze per il montaggio
8 Dimensioni
10 Montaggio della riga
12 Montaggio della testina
14 Possibilità di montaggio del connettore Sub-D
16 Taratura della LIP 40
19 Valori dei segnali
20 Taratura indice di riferimento
22 Segnali di taratura
24 Operazioni finali
25 Dati tecnici
26 Dati elettrici
27
Collegamento elettrico
Página
4 Elementos suministrados
6 Indicaciones para el montaje
8 Dimensiones
10 Montaje de la regla
12 Montaje del cabezal
14 Montaje del conector Sub-D
16 Ajuste de la LIP 40
19 Valores de las señales
20 Ajuste de las marcas de referencia
22 Ajuste fino de las señales
24 Trabajos finales
25 Datos técnicos
26 Características eléctricas
27
Conexión el
éctrica
Inhalt · Contents · Sommaire · Indice · Indice

3
Maße in mm
Dimensions in mm
Cotes en mm
Dimensioni in mm
Dimensiones en mm
Warnhinweise · Warnings · Recommandations · Avvertenze · Advertencias

4
a)
Maßstab
b) Abtastkopf LIP 40R/A
a) Scale
b) LIP 40R/A scanning head
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
a)
b)
a)
Règle de mesure
b) Tête captrice LIP 40R/A
a) Riga di misura
b) Testina LIP 40R/A
a) Regla
b) Cabezal LIP 40R/A
Nur zusammengehörige Teile
montieren.
Only join parts that belong
together.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0548
Nur für Maß tab
Only for cale
S.Nr. X 9432 0548
Ne monter que les pièces allant
ensemble.
Montare solo i componenti
specifici
Montar sólo las piezas que vayan
juntas

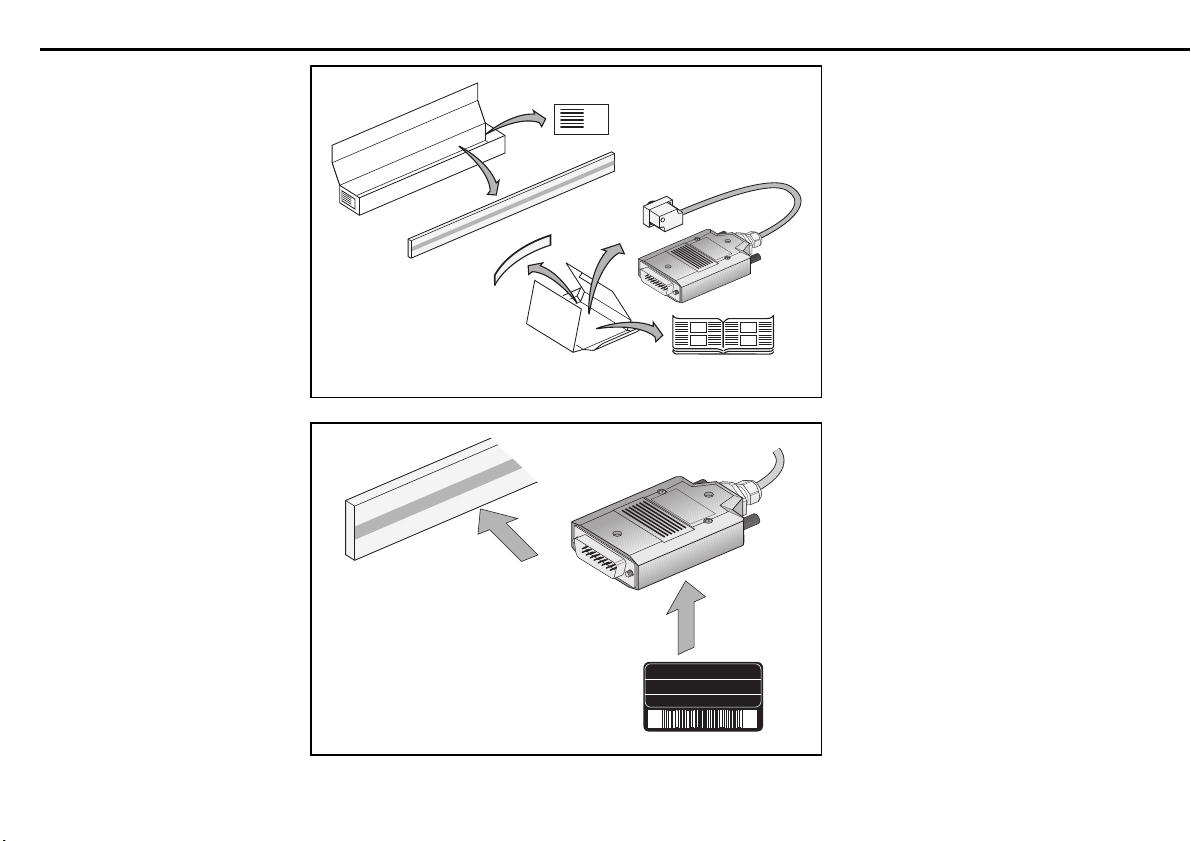

Lieferumfang · Items Supplied · Contenu de la fourniture · Standard di fornitura · Elementos suministrados
Abstandsfolie 0,6 mm
Spacer foil 0.6 mm
Cale d'épaisseur 0,6 mm
Pellicola distanziale 0,6 mm
Lámina separadora 0,6 mm

5
Separat bestelle
n:
a) Spannpratze zur Befestigung
des Maßstabs. Anzahl je nach
Messlänge.
b) Adapterkabel für Sub-D-
Stecker
c) Zwischenplatte
d) Zwischenplatte (Stapelbar)
Order separately:
a) Fixing clamp for mounting the
scale. Quantity according to
measuring length.
b) Adapter cable for D-Sub
connector
c) Spacer
d) Spacer (stackable)
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
a)
c) d)
ID 365 916-02 ID 527 818-01
A commander séparément:
a) Griffe de serrage pour la
fixation de la règle. Le nombre
dépend de la longueur de
mesure.
b) Câble adaptateur pour prise
Sub-D
c) Plaquette intermédiaire
d) Plaquette intermédiaire
(empilable)
Ordinare a parte:
a) Graffette per il fissaggio della
riga; quantità a seconda della
lunghezza della riga.
b) Cavo adattatore per
connettore
Sub-D
c) Piastra intermedia
d) Piastra intermedia (aggiuntiva)
Para pedir por separado:
a) Grapas para la fijación de la
regla.
b) Cable adaptador para conector
Sub-D
c) Pletina intermedia
d) Pletina intermedia (apilable)

6
Anbau so wählen, dass der
maximale Verfahrweg innerhalb
der Messlänge ML des Maßstabs
liegt.
Achtung!
Abtastkopf-Maßstab beachten!
Abtastkopf relativ zum Maßstab
nicht um 180° drehen!
Choose a mounting attitude such
that the maximum traverse range
is within the measuring length
ML of the scale.
Note!
Relative position of scanning
head to scale. Do not rotate the
scanning head relative to the
scale by 180°!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
ML
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
15 15
Choisir l'implantation de telle
manière que le déplacement max.
soit compris dans la longueur de
mesure ML de la règle.
Attention!
Position de la règle vis à vis de la
tête captrice! Ne pas faire pivoter
de 180° la tête captrice par
rapport à la règle!
Montare in modo che la corsa
utile sia inferiore alla lunghezza
ML.
Attenzione!
Prestare attenzione all’allineamento
tra testina e riga! Non ruotare la
testina di 180° rispetto alla riga.
Elegir el montaje de forma
que el máximo recorrido de
desplazamiento se encuentre
dentro de la máxima longitud
útil ML de la regla.
¡Atención!
¡Tener en cuenta la posición del
cabezal con respecto a la escala!.
¡No rotar el cabezal relativo a la
escala a 180º!
Hinweise zur Montage · Mounting Procedure · Procédure de montage · Avvertenze per il montaggio · Indicaciones para el montaje

7

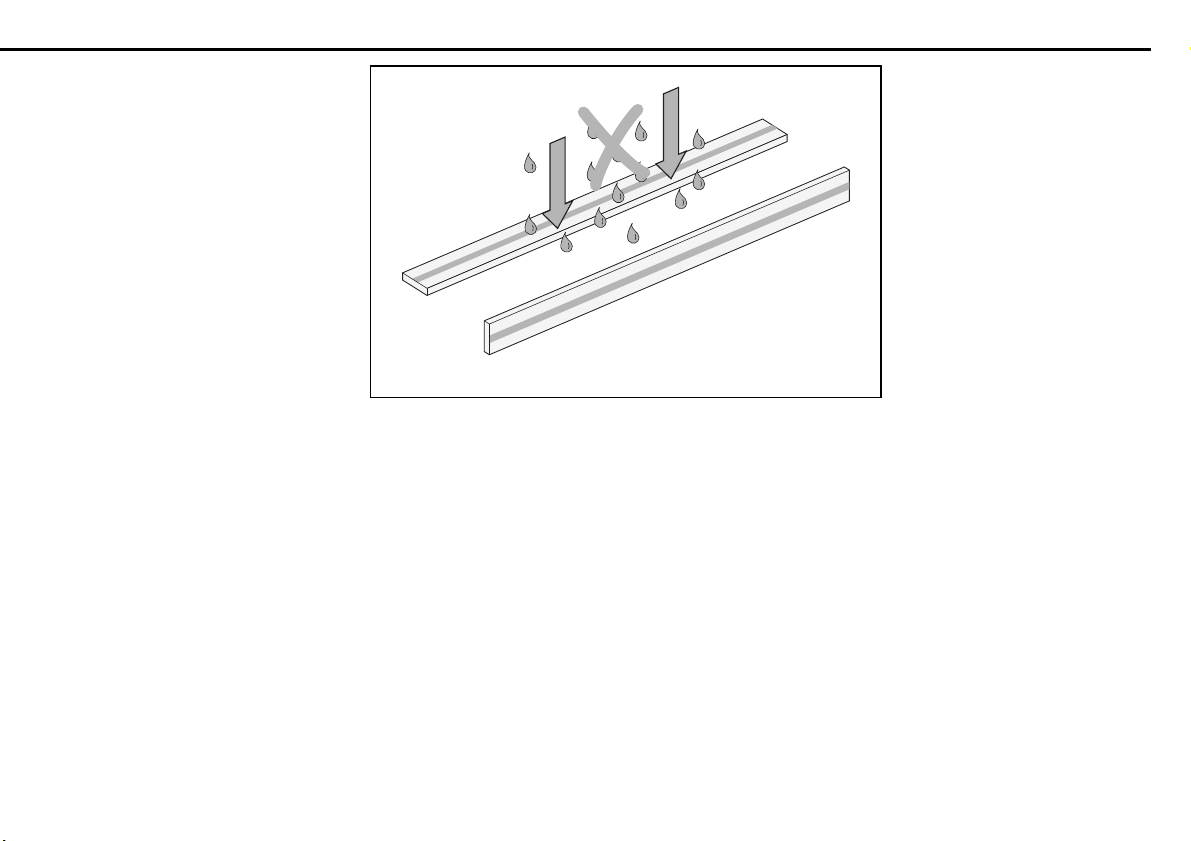

Maßstab so anbauen, dass Tei
-
lung vor direkter Verschmutzung
geschützt ist. Eventuell beson-
dere Schutzvorrichtung vorsehen.
Mount the scale so that the
graduation is protected from
direct contamination. If
necessary, fit a protective cover
over the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Monter la règle de sorte que la
gravure soit protégée contre les
salissures directes. Si nécessaire,
prévoir un carter de protection.
Proteggere la graduazione dagli
agenti contaminanti.
Prevedere ev. un dispositivo di
protezione aggiuntivo.
Deberá montarse la regla de
forma que la graduación esté
protegida de la suciedad que
caiga directamente. Si es
necesario colocar una protección
sobre la regla.

8
LIP 401 R
F = Maschinenführung = Referenzmarken-Lage LIP 401R
Machine guideway Reference mark position LIP 401R
Guidage de la machine Marque de référence LIP 401R
Guida della macchina Indici di riferimento LIP 401R
Guía de la máquina Marca de referencia LIP 401R
* = Max. Änderung bei Betrieb = Beginn der Messlänge ML
Max. change during operation Begin. of meas. length ML
Modification max. en fonctionnement Début longueur utile ML
Variazione massima durante il funzionamento Inizio lunghezza di misura ML
Máx. variación durante el funcionamiento Comienzo longitud útil ML
Abmessungen · Dimensions · Dimensions · Dimensioni · Dimensiones

9
LIP 401 A

10

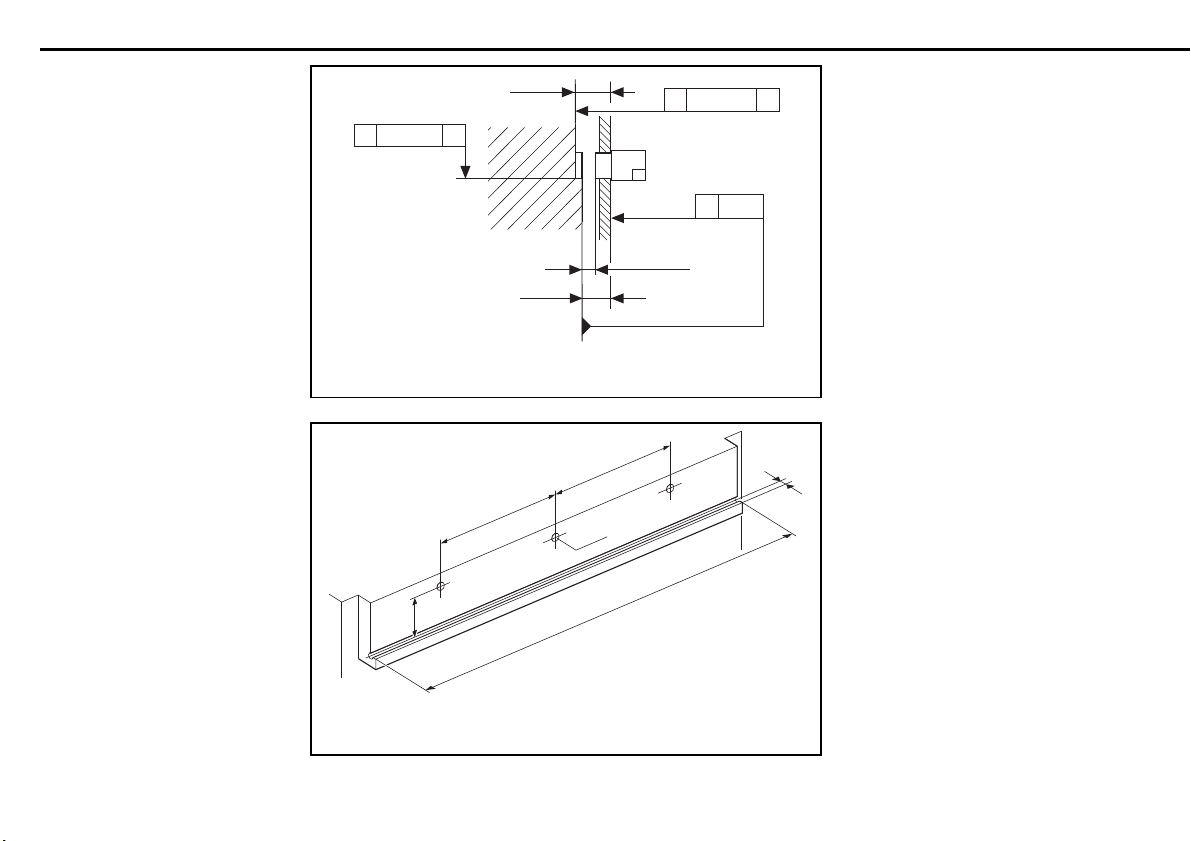

Anbautoleranzen
F = Maschinenführung
Mounting tolerances
F = Machine guideway
5.1
0.02//
(10.1)
0.6 ± 0.1
0.01/10// F
0.02/100// F
Tolérances de montage
F = Guidage de la machine
Tolleranze di montaggio
F = Guida della macchina
Tolerancias de montaje
F = Guía de la máquina

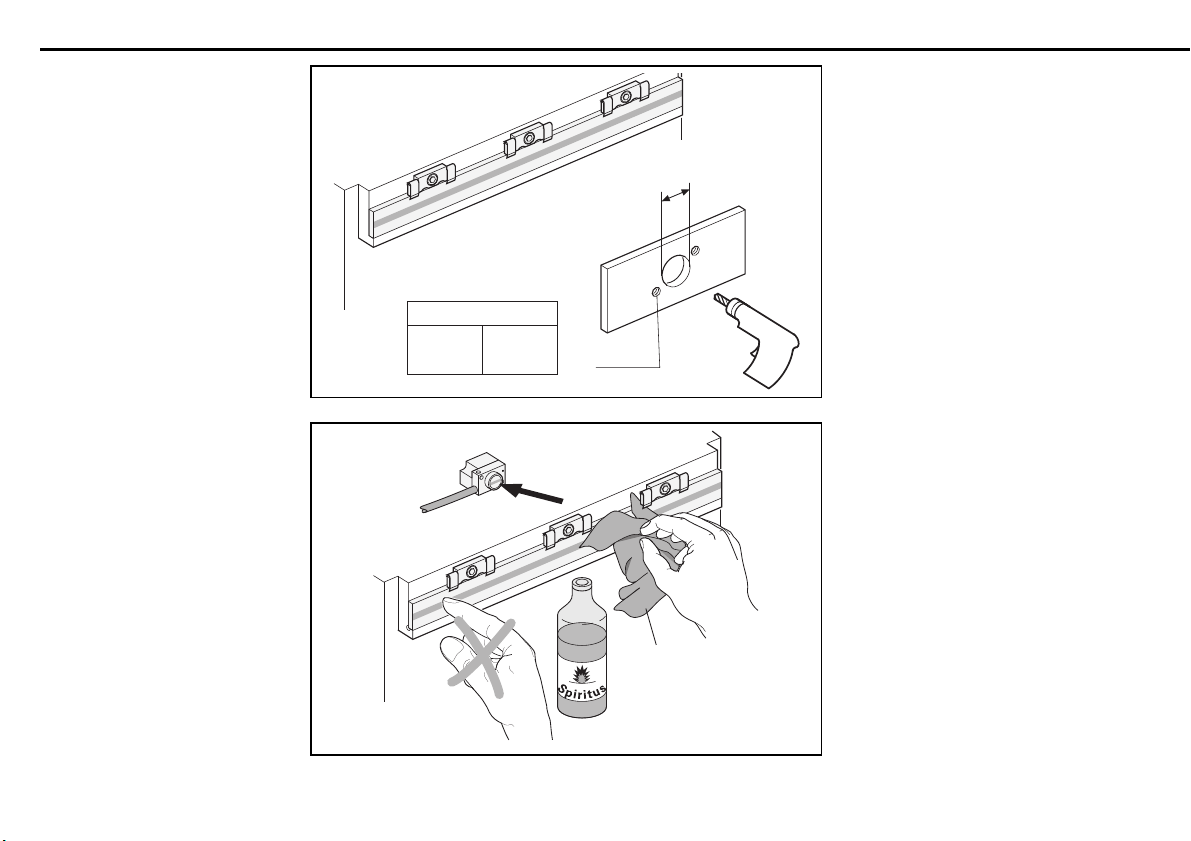

Lackfreie Montagefläche
vorbereiten. Ggf. Gewinde für
Spannpratzen bohren.
Prepare the mounting surface.
It must be free of paint. If
required, drill and tap hole(s) for
fixing clamps.
60 ÷ 80
60 ÷ 80
M3
ML + 30
5
19
La surface de montage doit être
exempte de peinture. Si
nécessaire percer les filets pour
les griffes de serrage.
Preparare una superficie di
montaggio che non dovrà essere
verniciata. Eventualmente
preparare i fori per le graffette
di fissaggio.
Limpiar bien la superfie de
montaje para que no haya pintura.
En caso necesario taladrar las
roscas para las grapas de fijación.
Anbau des Maßstabs · Mounting the Scale · Montage de la règle de mesure · Montaggio della riga · Montaje de la regla

11

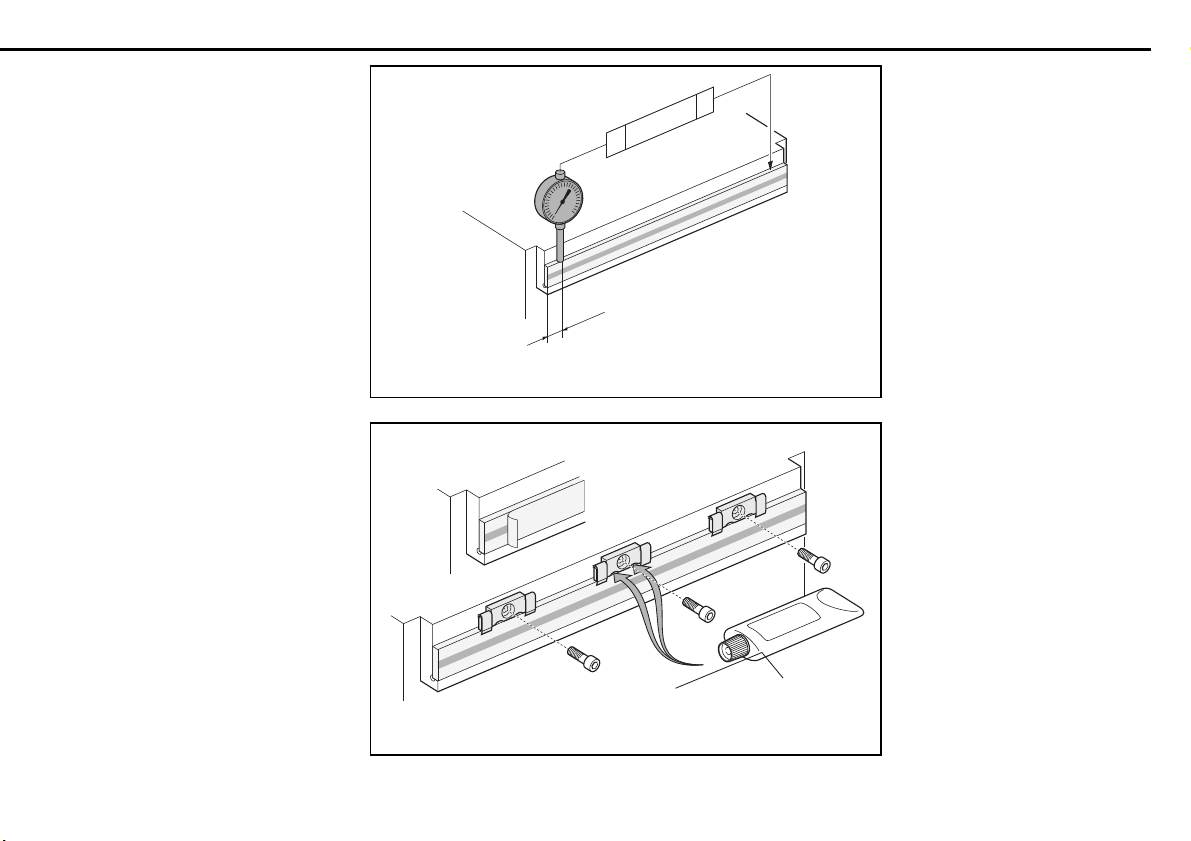

Ausrichtung des Maßstabs zur
Maschinenführung F überprüfen.
Prüfposition an den Enden
beachten.
Check alignment of scale to
machine guideway F. Observe
gauging positions at the end.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
// 0.01/ 10 F
15±1
Vérifier l’allgnement de la règle
par rapport au guidage F de la
machine. Respecter la position de
test aux extrêmités.
Verificare l’allineamento della riga
alla guida F della macchina.
Prestare attenzione ai punti di
verifica alle due estremità.
Verificar la alineación de la regla
respecto de la guía de la máquina
F. Observar las posiciones de
verificación en los extremos.
Schutzfolie von Maßstab abzie
-
hen. Maßstab mit Spannpratzen
befestigen (1 Nm). Den Maßstab
in der Mitte mit Klebstoff fixieren
bei ML 170 mm.
Remove the protective foil.
Secure the scale with the
fixing clamps (1 Nm), and for
ML
 170 mm, apply adhesive at
the center point of the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
K12
ID 200 417-02
K43
ID 235 816-0x
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Retirer la pellicule de protection
de la règle. Fixer la règle avec les
griffes de serrage (1 Nm). La fixer
en son centre avec de la colle
pour ML 170 mm.
Rimuovere la pellicola. Fissare la
riga con le graffette (1 Nm). Fissare
la riga al centro con adesivose la
lunghezza è
 170 mm.
Tirar de la lámina protectora de la
regla. Fijar la regla con las grapas
(1 Nm). Fijar la regla en el centro
con adhesivo a ML 170 mm.

12
Die Anbaufläche muß lackfrei
sein. Der Abtastkopf des
LIP 40R ist nicht symmetrisch
zum Maßstab.
The mounting surface must be
free of paint. The scanning head
of the LIP 40R is not symmetrical
to the scale.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
2x M2.5
D
LIP 40 A
 Ø 12
LIP 40
R
 Ø 16
D
La surface d'appui doit être
exempte de peinture. La tête
captrice du LIP 40R n'est pas
symétrique par rapport à la règle.
La superficie di montaggio non
deve essere verniciata. La testina
della LIP 40R non è simmetrica
alla riga.
La superficie de montaje debe
estar exenta de pintura. El
cabezal del LIP 40R no es
simétrico a la escala.
Schutzkappe entfernen.
Teilung des Maßstabs und des
Abtastkopfes mit fusselfreiem
Tuch und destilliertem Spiritus
oder Isopropylalkohol reinigen.
Teilung nicht berühren!
Remove the protective cover.
Clean the scale and the scanning
head with a lint-free cloth and
distilled spirit or isopropyl alcohol.
Do not touch the graduation!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
ID 325 919-ZY
Retirer le bouchon de protection
.
Nettoyer la gravure de la règle et de la
tête captrice à l'aide d'un tissu non
pelucheux et d'alcool ou d'isopropanol.
Ne pas toucher la gravure!
Rimuovere il cappuccio di protezione.
Pulire la graduazione della riga e il
reticolo di scansione della testina
con un panno privo di filacci e alcool
denaturato o isopropilico.
Non toccare la guaduazione!
Quitar la capa protectora.
Limpiar la graduación de la regla y del
cabezal con un paño libre de pelusa y
con alcohol destilado o isopropilalcohol.
¡No tocar la graduación!
Anbau des Abtastkopfes · Mounting the Scanning Head · Montage de la tête captrice · Montaggio della testina · Montaje del cabezal

13
Mit Abstandsfolie 0,6 mm
Montageabstand einstellen.
Abtastkopf lose anschrauben.
Zulässige Biegeradien R des
Kabels beachten.
Set the mounting clearance to
0.6 mm with the spacer foil.
Screw the scanning head on
loosely. Comply with the
permissible bending radii R
of the cable.
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
R
0.6
Régler la distance de montage
avec une cale d'épaisseur de
0,6 mm. Serrer l
égèrement la tête
captrice. Respecter les rayons de
courbure R du câble.
Con la pellicola distanziale da
0,6 mm fissare la distanza di
montaggio.
Avvitare leggermente la testina.
Attengione al raggio R di curvatura
del cavo.
Ajustar la distancia de montaje
0,6 mm con la lámina separadora.
Atornillar ligeramente el cabezal.
Tener en cuenta los radios de
curvatura R del cable admisibles.
Abstandsfolie
Spacer foil
Cale d'épaisseur
Pellicola distanziale
Lámina separadora
M2.5 x
8 (LIP
4
0
R)
M2.5 x 12 (LIP 40 A)

14
a)
Sub
-
D
-
Stecker aufstecken und
einrasten.
b) Bei Bedarf anschrauben.
c) Weitere Montagemöglichkeit.
a) Push D-sub connector into
place until it catches.
b) Screw down if required.
c) Other mounting possibility.
ID 365 916-02
a) b)
c)
a)
Enficher et encliqueter la prise
Sub-D.
b) Visser si nécessaire.
c) Autre possibilité de montage.
a) Collegare il connettore
Sub-D e bloccarlo.
b) Se necessario avvitare.
c) Ulteriori possibilità di
montaggio.
a) Enchufar y fijar el conector
Sub-D.
b) Si es preciso, atornillar.
c) Otra posibilidad de montaje.
Anbaumöglichkeiten des Sub-D-Steckers · Mounting Options for D-Sub Connector

15
Zwischenplatte zum Stapeln der
Stecker-APE (siehe Montage-
anleitung Id.-Nr. 536460-xx).
Spacer for stacking the APE
connectors (see the mounting
instructions Id. Nr. 536460-xx).
ID 527 818-01
Plaque intermédi
aire pour
empilage des prises APE
(cf. Instructions de montage
Id.-Nr. 536460-xx).
Piastra intermedia per la
sovrapposizione del connettore
APE (vedi istruzioni di montaggio
Id.-Nr. 536460-xx).
Placa intermedia para
superponer los conectores APE
(ver instrucciones de montaje
id. 536460-xx).
Possibilités de montage de la prise Sub-D · Possibilità di montaggio del connettore Sub-D · Montaje del conector Sub-D

16
Benötigte Messmittel zur
Justage:
a) Oszilloskop
b) PWM 9
c) Einschub für 11 µASS
d) Adapterkabel
Required equipment:
a) Oscilloscope
b) PWM 9
c) Plug-in module for 11 µAPP
d) Adapter cable
ID 331692-xx
Systèmes de test nécessaires au
réglage:
a) Oscilloscope
b) PWM 9
c) Carte pour 11 µACC
d) Câble adaptateur
Strumenti di misura necessari per
la taratura:
a) Oscilloscopio
b) PWM 9
c) Attacco per 11 µAPP
d) Cavo adattatore
Aparatos de medición necesarios
para el ajuste:
a) Osciloscopio
b) PWM 9
c) Adaptador para 11 µAPP
d) Cable adaptador
Justage des LIP 40 · Adjusting the LIP 40 · Réglage du LIP 40 · Taratura della LIP 40 · Ajuste de la LIP 40
PWM 9
ID 374976-xx

17

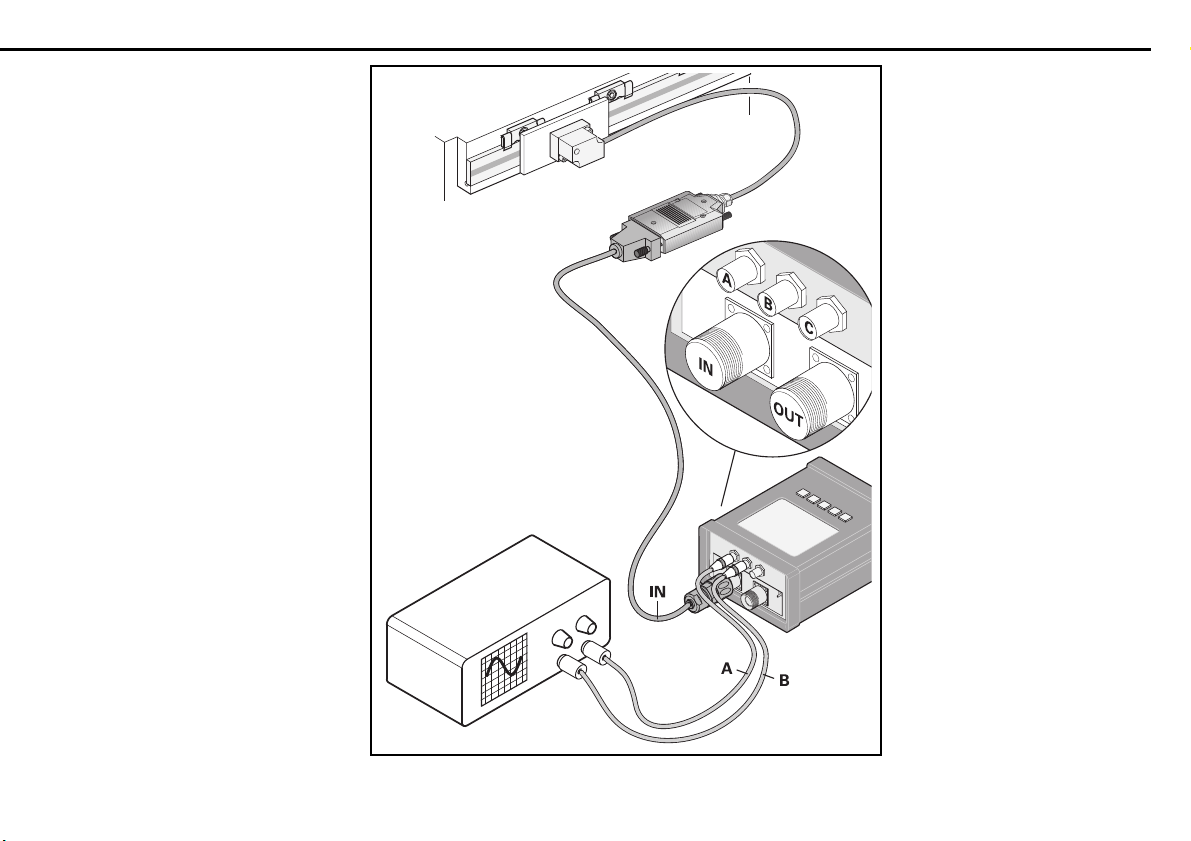

Anschluss des LIP 40 über das
PWM 9 an das Oszilloskop.
Achtung:
Steckverbindungen nicht unter
Spannung durchführen!
Connecting the LIP 40 to the
oscilloscope through the PWM 9.
Caution:
Do not engage connectors while
unit is under power!
HEIDENHAIN LIP 401
275 341 01 S.Nr. X 9432 0582
Raccordement du LIP 40 à
l’oscilloscope via le PWM 9.
Attention:
Les connexions ne doivent pas
être réalisées sous tension.
Collegamento della LI
P 40 tramite
PWM 9 all’oscilloscopio.
Attenzione:
non collegare sotto tensione.
Conexión de la LIP 40 al
osciloscopio mediante el PWM 9.
Atención:
No realizar las conexiones bajo
tensión.

18
Zur Prüfung der Ausgangssignale
Maßstab hin- und herfahren.
(v= max. 1.3 mm/s)
Slide the scale back and forth to
test the output signals.
(v= max. 1.3 mm/s)
v = max. 1.3 mm/s
Déplacer la règle dans les deux
sens pour contrôler les signaux
de sortie.
(v= max. 1.3 mm/s)
Per verificare i segnali in uscita,
spostare la riga avanti e indietro.
(v= max. 1.3 mm/s)
Para la comprobación de las
señales de salida desplazar la
regla de un lado a otro.
(v= max. 1,3 mm/s)
Durch Drehen des Abtastkopfes
die Ausgangssignale auf größt-
mögliche Amplitude optimieren.
Danach Befestigungsschrauben
lose anziehen.
Adjust the output signals to the
largest possible amplitude by
turning the scanning head. Then
loosely tighten the mounting
screws.
Faire pivo
ter la tête captrice pour
que les signaux de sortie aient
l’amplitude la plus grande
possible. Puis, serrer légèrement
les vis de fixation.
Ruotare la testina per ottimizzare i
segnali in uscita sull’ampiezza
massima. Poi serrare le viti di
fissaggio.
Girando el cabezal se optimizan
las señales de salida a la máxima
amplitud posible. Después
apretar los tornillos de sujeción.
Justage des LIP 40 · Adjusting the LIP 40 · Réglage du LIP 40 · Taratura della LIP 40 · Ajuste de la LIP 40

19

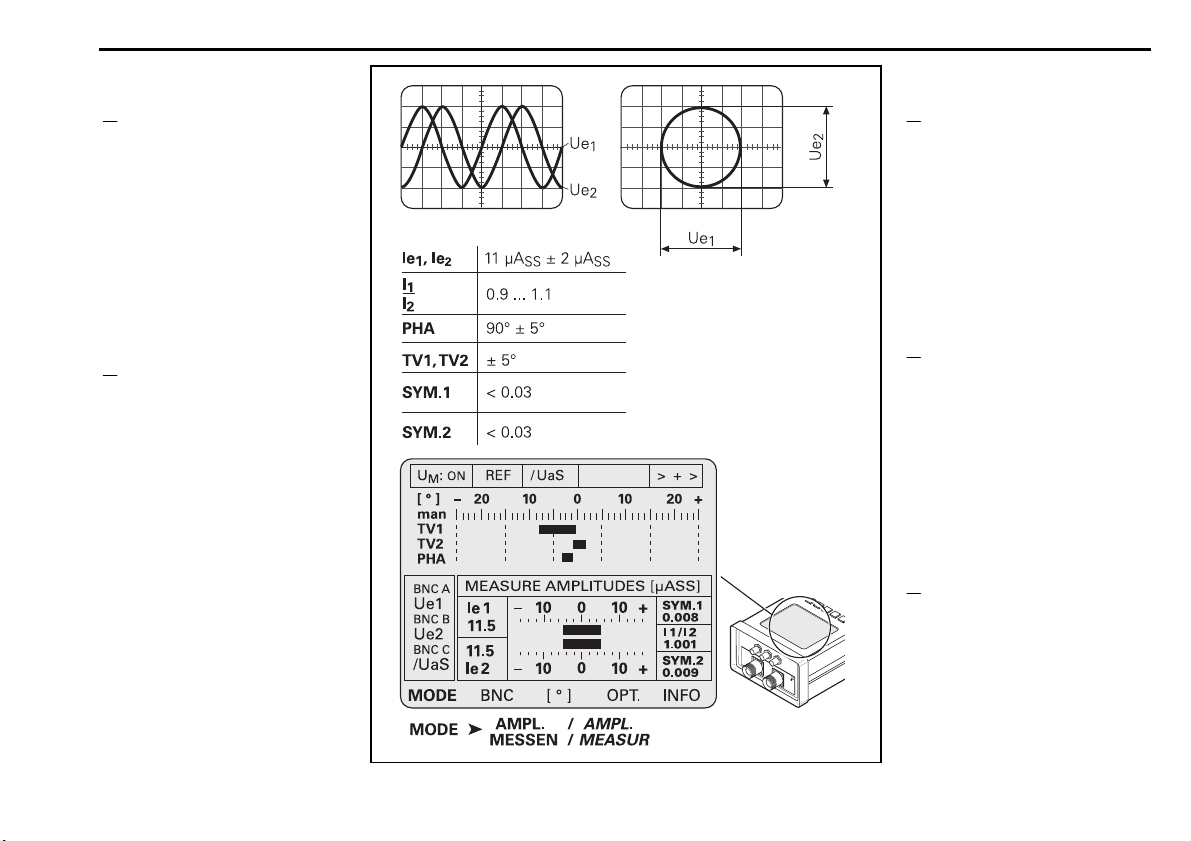

Ie
1
, Ie
2
:
Amplituden der
Inkrementalsignale
2
1
I
I: Amplitudenverhältnis
PHA: Phasenwinkel
TV1, TV2: Tastverhältnisse
SYM.1,
SYM.2: Symmetrie-
abweichungen
Können die angegebenen
Toleranzen nicht eingehalten
werden, nochmals Montage-
toleranzen überprüfen.
Ie1, Ie2:Amplitudes of the
incremental signals
2
1
I
I:Amplitude ratio
PHA: Phase angle
TV1, TV2: On-off ratio
SYM.1,
SYM.2: Asymmetry
If the given signal tolerances
cannot be maintained, recheck
the mounting tolerance.
Ie
1
, Ie
2
:
Amplitudes des
signaux incrémentaux
2
1
I
I: Rapport d'amplitude
PHA: Angle de phase
TV1, TV2: Rapports de cycle
SYM.1,
SYM.2: Ecarts de symétrie
Si les tolérances indiquées ne
sont pas respectées, contrôler à
nouveau les tolérances de
montage.
Ie1, Ie2:Ampiezza dei segnali
incrementali
2
1
I
I:Rapporto tra le ampiezze
PHA: Angolo di fase
TV1, TV2: Rapporti di tastatura
SYM.1,
SYM.2: Scostamenti dalla
simmetria
Se non vengono mantenute le
tolleranze indicate, ricontrollare le
tolleranze di montaggio
Ie1, Ie2: Amplitud de las señales
incrementales
2
1
I
I: Relación de amplitud
PHA: Angulo de desfase
TV1, TV2: Valores de las señales
SYM.1,
SYM.2: Desfases de simetría
Si no se pueden mantener las tole-
rancias indicadas, deben compro-
barse de nuevo las tolerancias de
montaje.
Signalwerte · Signal Values · Valeurs des signaux · Valori dei segnali · Valores de las señales

20

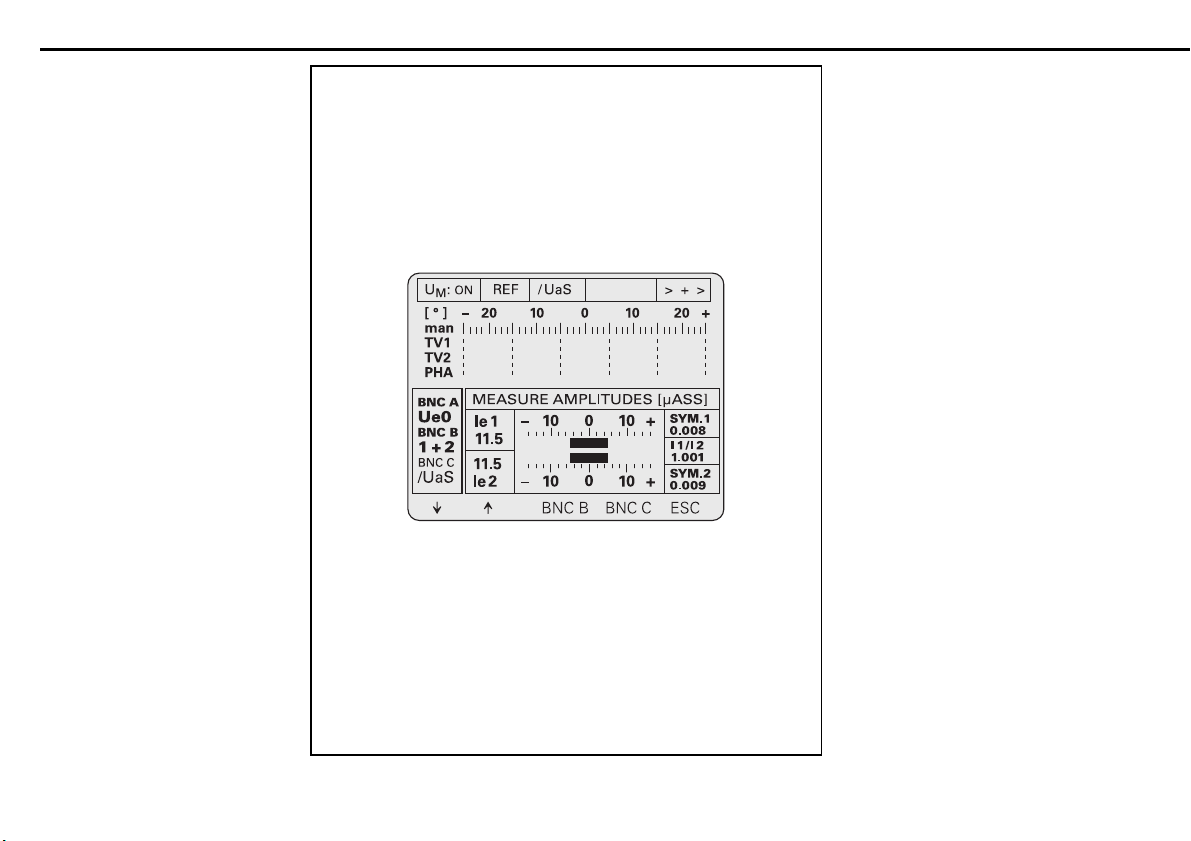

Am PWM
9
die BNC Buchsen
wie folgt belegen:
BNC A: Ue0
(Referenzmarkensignal)
BNC B: 1+2
(Summensignal Ie1+ Ie2)
Assign the BNC sockets on the
PWM 9 as follows:
BNC A: Ue0
(Reference mark signal)
BNC B: 1+2
(Sum signal Ie1+ Ie2)
Sur le PWM
9
, affecter les prises
BNC de la manière suivante:
BNC A: Ue0
(Signal de référence)
BNC B: 1+2
(Signal cumulé Ie1+ Ie2)
Sul PWM 9
collegare i BNC come
segue:
BNC A: Ue0
(Segnale indice di riferimento)
BNC B: 1+2
(Segnali di somma Ie1+ Ie2)
En el PWM 9 asignar los
conectores macho BNC de la
siguiente forma:
BNC A: Ue0
(Señal de la marca de referencia)
BNC B: 1+2
(Suma de las señales Ie1+ Ie2)
Referenzmarken justieren · Adjusting the Reference Marks
