HEIDENHAIN LIDA 573 User manual

Montageanleitung
Mounting Instructions
Instructions de montage
Istruzioni di montaggio
Instrucciones de montaje
LIDA 573
LIDA 583
4/2007

2
Seite
4 Lieferumfang
6 Hinweise zur Montage
8 Abmessungen
10 Anbau des Maßstabs
14 Anbau des Abtastkopfes
16 Anbaumöglichkeiten des Sub-D-Steckers
18 Justage des Abtastkopfes
22 Reinigungshinweis
23 Demontage des Maßstabes
24 Abschließende Arbeiten
26 Technische Kennwerte
28 Elektrische Kennwerte
30 Elektrischer Anschluss
Page
4 Items Supplied
6 Mounting Procedure
8 Dimensions
10 Mounting the Scale
14 Mounting the Scanning Head
16 Mounting Options for D-Sub Connector
18 Adjusting the Scanning Head
22 Cleaning Instructions
23 Removing the Scale
24 Final Steps
26 Specifications
28 Electrical Data
30 Electrical Connection
Page
4 Contenu de la fourniture
6 Procédures pour le montage
8 Dimensions
10 Montage de la règle de mesure
14 Montage de la tête captrice
16 Possibilités de montage de la prise Sub-D
18 Réglage de la tête captrice
22 Instructions de nettoyage
23 Démontage de la règle de mesure
24 Opérations finales
26 Caractéristiques techniques
28 Caractéristiques électriques
30 Raccordement électrique
Pagina
4 Standard di fornitura
6 Avvertenze per il montaggio
8 Dimensioni
10 Montaggio della riga
14 Montaggio della testina
16 Possibilità di montaggio del connettore Sub-D
18 Taratura della testina
22 Istruzioni per la pulizia
23 Smontaggio della riga
24 Operazioni finali
26 Dati tecnici
28 Dati elettrici
30 Collegamento elettrico
Página
4 Elementos suministrados
6 Indicaciones para el montaje
8 Dimensiones
10 Montaje de la regla
14 Montaje del cabezal
16 Montaje del conector Sub-D
18 Ajuste del cabezal
22 Instrucciones de limpieza
23 Desmontaje de la regla
24 Trabajos finales
26 Datos técnicos
28 Características eléctricas
30 Conexión eléctrica
Inhalt · Contents · Sommaire · Indice · Indice

3
Maße in mm
Dimensions in mm
Cotes en mm
Dimensioni in mm
Dimensiones en mm
Warnhinweise · Warnings · Recommandations · Avvertenze · Advertencias

4
Lieferumfang Maßstab
LIDA 503 mit Montagefilm
PRECIMET®.
Items supplied with LIDA 503
Scale with PRECIMET
®
elastic
mounting film.
Contenu de la fourniture
règle de mesure LIDA 503 avec
film de montage PRECIMET®.
Standard di fornitura
Riga di misura LIDA 503
Con pellicola di montaggio
PRECIMET
®
.
Volumen de suministro de la
regla LIDA 503 con película
adhesiva PRECIMET®.
Lieferumfang Abtastkopf
LIDA 57/58
Items supplied with
LIDA 57/58 Scanning Head
Abstandsfolie
Spacer foil
Cale d'épaisseur
Pellicola distanziale
Lámina separadora
1 x 0.6 mm
Contenu de la fourniture
tête captrice LIDA 57/58
Standard di fornitura
Testina LIDA 57/58
Volumen de suministro del
cabezal de la regla LIDA 57/58
Lieferumfang · Items Supplied · Contenu de la fourniture · Standard di formitura · Elementos suministrados

5
Separat bestellen:
a) Roller zur Montage des
Maßstabes
b) Adapterkabel für Sub-D-
Stecker
c) Zwischenplatte
d) Zwischenplatte (Stapelbar)
Order separately:
a) Roller for mounting the scale
b) Adapter cable for D-Sub
connector
c) Spacer
d) Spacer (stackable)
b)
c) d)
ID 365 9 6-02 ID 527 8 8-0
a)
ID 276 885-0
A commander séparément:
a) Rouleau pour le montage de la
règle de mesure
b) Câble adaptateur pour prise
Sub-D
c) Plaquette intermédiaire
d) Plaquette intermédiaire
(empilable)
Ordinare a parte:
a) Rullo per montaggio righello
b) Cavo adattatore per connettore
Sub-D
c) Piastra intermedia
d) Piastra intermedia (aggiuntiva)
Para pedir por separado:
a) Rollo para el montaje de la
regla
b) Cable adaptador para conector
Sub-D
c) Pletina intermedia
d) Pletina intermedia (apilable)

6
Anbau so wählen, dass der
maximale Verfahrweg innerhalb
der Messlänge ML des Maßstabs
liegt und die positive Zählrichtung
in Richtung des Kabelausgangs
weist.
Mount the encoder so that the
scale's maximum path of traverse
lies within its measuring length
ML and the positive counting
direction is toward the cable
outlet.
6 6
ML
 *)
Choisir l'implantation de manière
à ce que le déplacement max.
soit compris dans la longueur de
mesure ML de la règle de mesure
et que le sens de comptage
positif soit en direction de la
sortie du câble.
Montare in modo tale che la
traslazione massima sia inferiore
alla corsa utile ML della riga
graduata e la direzione di
conteggio positiva sia rivolta
verso l’uscita del cavo.
Seleccionar el montaje de manera
que el recorrido máximo se
encuentre dentro de la longitud
de medición ML de la regla y que
la dirección de contaje positiva
sea en la dirección de salida del
cable.
Hinweise zur Montage · Mounting Procedure · Procédures pour le montage · Avvertenze per il montaggio · Indicaciones para el montaje
Positive Zählrichtung
Positive counting direction
Sens comptage positif
Direzione di conteggio positiva
Dirección de contaje positiva
*) siehe Abmessungen Seite 8
see Dimensions on page 8
cf. Dimensions page 8
vedere Dimensioni a pagina 8
véase dimensiones en la pág. 8

7
Maßstab so anbauen, dass Tei-
lung vor direkter Verschmutzung
geschützt ist. Eventuell Schutz-
vorrichtung vorsehen. Reinigungs-
hinweis Seite 22.
Mount the scale so that the
graduation is protected from
direct contamination. If
necessary, fit a protective cover
over the scale. See the cleaning
instructions on page 22.
Monter la règle de sorte que la
gravure soit protégée contre les
salissures directes. Si nécessaire,
prévoir un carter de protection.
Instructions de nettoyage:
cf. page 22.
Montare la riga in modo da protegger
e
la graduazione dalle contaminazioni.
Ev. prevedere una protezione.
Istruzioni per la pulizia a pagina 22.
Instalar la regla de tal manera que la
graduación no esté directamente
expuesta a la suciedad. En caso
necesario, instalar con protección.
Instrucciones de limpieza en la
página 22.

8
mm
Tolerancing ISO 80 5
ISO 2768 - m H
< 6 mm: ±0.2 mm
5
ML + 20±
l
s
0
6
2.8±0.2
ML
6 0.02/25
B
2.5
27±0.
M2.5 x 5
 0. / 000
 0. F
 0.05/500
 0. F
¬ 3.7
2.5
27±0.
M2.5 x 5
 0.02/25
2.5
r
ML/2
32
9
.05±0.
0.6±0.
3
*)
B
Ra 3.2
Abmessungen · Dimensions · Dimensions · Dimensioni · Dimensiones

9
76.5
6.6
¬ 3.7
UNC 4/40
33.3
43
:2
F = Maschinenführung
Machine guideway
Guidage de la machine
Guida della macchina
Guía de la máquina
l= Maßstablänge
Scale length
Longueur de la règle de mesure
Lunghezza della riga graduata
Longitud de la regla
r= Referenzmarken-Lage
Reference mark position
Marque de référence
Posizione indice di riferimento
Marca de referencia
s= Beginn der Messlänge ML
Begin. of meas. length ML
Début longueur utile ML
Inizio corsa utile ML
Comienzo longitud útil ML
*) = oder justieren auf Referenzmarken-Lage
or adjust to reference-mark position
ou réglage à la position de la marque de référence
Oppure tarare sulla posizione dell'indice di riferimento
o ajustar a la posición de la marca de referencia
= justieren oder einstellen
adjust
ajuster ou régler
taratura o aggiustaggio
ajustar

10
Abautoleranzen
F = Maschinenführung
Mounting tolerances
F = Machine guideway
Ra3.2
0.05/500
0.
Tolérances de montage
F = Guidage de la machine
Tolleranze di montaggio
F = Guida della macchina
Tolerancias de montaje
F = Guía de la máquina
Lackfreie Montagefläche
vorbereiten.
Prepare the mounting surface.
It must be free of paint.
>10
ML + >20
La surface de montage doit être
exempte de peinture.
Preparare una superficie di
montaggio che non dovrà essere
verniciata.
Limpiar bien la superfie de
montaje para que no haya pintura.
Anbau des Maßstabs · Mounting the Scale · Montage de la règle de mesure · Montaggio della riga · Montaje de la regla

11
Anschlagstifte oder -leiste
anbringen bzw. Absatz 0,3 mm
vorsehen. Die Auflagefläche
muss lack- und fettfrei sein!
Anschlag nach der Montage
wieder abnehmen! Auf
Maschinenführung achten.
Attach aligning pins or aligning
rail, or provide 0.3-mm step. The
bearing surface must be free of
pain or grease! Remove the stop
after mountingj! Pay attention to
machine guideway.
0. / 000
0.

0. / 000
0.

00 ... 200
Installer les goupilles ou la bar-
rette d'arrêt ou prévoir un retrait
de 0,3 mm. La surface d’appui
doit être exempte de peinture et
de graisse! Retirer les butées
après montage. Attention au
guidage de la machine.
Applicare i perni o la guida di
arresto ovvero prevedere un
gradino di 0,3 mm. La superficie
di supporto deve essere priva di
vernice e grasso! Rimuovere la
battuta dopo il montaggio!
Prestare attenzione alla guida
della macchina.
Colocar los pasadores o el listón
tope, o bien disponer un taco de
0,3 mm. ¡La superficie de apoyo
debe estar libre de grasa y de
laca! ¡Después del montaje,
retirar de nuevo el tope! Prestar
atención a la guía de la máquina.

12
Schutzfolie des Montagefilms
PRECIMET®entfernen. Auf das
Verfallsdatum auf der Verpackung
achten!
Montagefilm vor Verschmutzung
schützen!
Remove the protective foil from
the PRECIMET
®
mounting film.
Note the expiration date on the
package! Protect the mounting
film from contamination.
Retirer la pellicule de protection du
film de montage PRECIMET®. Tenir
compte de la date d’expiration
indiquée sur l'emballage! Protéger le
film de montage contre les salissures!
Rimuovere la protezione dalla pellicola
di montaggio PRECIMET
®
. Attenzion
e
alla data di scadenza riportata sulla
confezione! Proteggere la pellicola di
montaggio dalle contaminazioni.
Retirar la cinta de protección de la
película adhesiva PRECIMET®.
¡Comprobar la fecha de caducidad
en el embalaje! ¡Proteger la película
adhesiva de la suciedad!
Achtung!
Auf die richtige Lage der
Referenzmarkenspur achten.
Maßstab vorsichtig auf die
Anschlagstifte legen und an die
Auflagefläche schieben. Leicht
andrücken.
Note!
Ensure correct position of
reference mark track. Carefully
place the scale on the stop pins
and slide it onto the bearing
surface. Press lightly.
Referenzmarken-Lage
Reference mark
M arque de référence
I ndici di riferimento
M arca de referencia
Attention! Respecter la position de
la piste de référence. Placer soi-
gneusement la règle sur les butées
d’arrêt et la faire glisser sur la sur-
face d’appui. Presser légèrement.
Attenzione! Prestare attenzione
alla posizione corretta della traccia
degli indici di riferimento. Appog-
giare la riga sulle spine di allinea-
mento e fare scivolare sul piano di
appoggio. Premere piano.
¡Atención! Comprobar que la di-
rección de las marcas de referen-
cia sea la correcta. Colocar la regla
con cuidado sobre los topes y
desplazarla sobre la superficie de
apoyo. Presionar ligeramente.
Anbau des Maßstabs · Mounting the Scale · Montage de la règle de mesure · Montaggio della riga · Montaje de la regla

13
Maßstab mit dem Roller von der
Mitte aus gleichmäßig anpressen.
Schutzfolie von Maßstab
abziehen.
Achtung: Anschlagstifte
entfernen.
Use the roller to evenly press the
scale against the mounting
surface, starting from the middle.
Remove the protective foil.
Note: Remove the stop pins.
En partant du centre, presser
régulièrement la règle avec le
rouleau. Retirer la pellicule de
protection de la règle.
Attention: Retirer la barrette
d'arrêt.
Passare la riga uniformenete con il
rullo. Rimuovere la pellicola.
Attenzione: togliere i pern di
appoggio.
Presionar la regla con el rodillo
desde la mitad. Tirar de la lámina
protectora de la regla.
Atención: quitar la regleta.
Die maximale Haftkraft des
Montagefilms ist bei Raum-
temperatur nach ca. 70 Stunden
erreicht.
The mounting film will reach its
maximum adhesive strength after
approximately 70 hours at room
temperature.
Le film de montage atteint son
adhérence max. à température
ambiante après environ
70 heures.
La pellicola di montaggio
raggiunge la sua massima
aderenza dopo ca. 70 ore a
temperatuta ambiente.
La máxima fuerza de adherencia
de la película de montaje se
consigue a temperatura
ambiente después de aprox.
70 horas.

14
Anbautoleranzen
= justieren oder einstellen
Mounting tolerances
= adjust
Tolérances de montage
= ajuster ou régler
Tolleranze di montaggio
= aggiustaggio al
=montaggio
Tolerancias de montaje
= ajutars
4. 5±0. M2.5
x (a+5) ISO 4762
2.7 DIN 433
a
 0. /25 A
9
.05±0.
0.6±0.
A
a
 0. /25 A
8±0.
2.5
M2.5 x (a+5) ISO 4762
2.7 DIN 433
9
.05±0.
0.6±0.
A
Anbau des Abtastkopfes · Mounting the Scanning Head · Montage de la tête captrice · Montaggio della testina · Montaje del cabezal

15
Schutzkappe entfernen.
Teilung des Abtastkopfes und des
Maßbandes nicht berühren! Bei
Bedarf entsprechend Reinigungs-
hinweis (Seite 22) reinigen.
Remove the protective cover.
Do not touch the graduation of
the scanning head or scale tape!
If necessary, clean according to
the cleaning instructions
(page 22).
Ôter le capot de protection.
Ne pas toucher la gravure de
la tête captrice et du ruban de
mesure! Si nécessaire, nettoyer
conformément aux instructions
de nettoyage (page 22).
Rimuovere il coperchio di
protezione.
Non toccare la graduazione della
testina e della riga. Ev. pulire
seguendo le istruzioni di pagina 22.
Retirar la tapa protectora.
¡No tocar la graduación del cabezal
ni de la cinta de medida! En caso
necesario, limpiar siguiendo las
instrucciones (página 22).
Mit Abstandsfolie 0,6 mm
Montageabstand einstellen.
Abtastkopf lose anschrauben.
Zulässige Biegeradien R des
Kabels beachten.
Set the mounting clearance to
0.6 mm with the spacer foil. Screw
the scanning head on loosely.
Comply with the permissible
bending radii R of the cable.
0.6
Abstandsfolie
Spacer foil
Cale d'épaisseur
Pellicola distanziale
Lámina separadora
aM2.5 x (a+5) ISO 4762
2.7 DIN 433
Régler la distance de montage
avec une cale d'épaisseur de
0,6 mm. Serrer légèrement la tête
captrice. Respecter les rayons de
courbure R du câble.
Con la pellicola distanziale da
0,6 mm fissare la distanza di
montaggio.
Avvitare leggermente la testina.
Attengione al raggio R di
curvatura del cavo.
Ajustar la distancia de montaje
0,6 mm con la lámina separadora.
Atornillar ligeramente el cabezal.
Tener en cuenta los radios de
curvatura R del cable admisibles.

16
a) Sub-D-Stecker aufstecken und
einrasten.
b) Bei Bedarf anschrauben.
c) Weitere Montagemöglichkeit.
a) Push D-sub connector into
place until it catches.
b) Screw down if required.
c) Other mounting possibility.
ID 365 9 6-02
a) b)
c)
a) Enficher et encliqueter la prise
Sub-D.
b) Visser si nécessaire.
c) Autre possibilité de montage.
a) Collegare il connettore
Sub-D e bloccarlo.
b) Se necessario avvitare.
c) Ulteriori possibilità di
montaggio.
a) Enchufar y fijar el conector
Sub-D.
b) Si es preciso, atornillar.
c) Otra posibilidad de montaje.
Anbaumöglichkeiten des Sub-D-Steckers · Mounting Options for D-Sub Connector

17
Zwischenplatte zum Stapeln der
Stecker-APE (siehe Montage-
anleitung ID 536 460-xx).
Spacer for stacking the APE
connectors (see the mounting
instructions ID 536 460-xx).
ID 527 8 8-0
Plaque intermédiaire pour
empilage des prises APE
(cf. Instructions de montage
ID 536-460-xx).
Piastra intermedia per la
sovrapposizione del connettore
APE (vedi istruzioni di montaggio
ID 536 460-xx).
Placa intermedia para superponer
los conectores APE (ver
instrucciones de montaje
ID 536 460-xx).
Possibilités de montage de la prise Sub-D · Possibilità di montaggio del connettore Sub-D · Montaje del conector Sub-D

18
Benötigte Messmittel zur
Justage:
1. PWT
2. Adapterkabel
(siehe auch Betriebsanleitung
PWT)
3. Anbauhilfe APE 381 nur für
LIDA 583 erforderlich (siehe auch
Betriebsanleitung APE 381,
ID 590 081-9x).
Measuring equipment required
for adjusting the scanning head:
1. PWT
2. Adapter cable
(see also Operating Instructions
for PWT)
3. APE 381 mounting aid is
required only for LIDA 583
(see also operating instructions
of APE 381, ID 590 081-9x).
LIDA 583
PWT 18: 1V
SS
PWT 17
LIDA 573
PWT 17: TTL
PWT 18
3 m max.
APE 381
ID 573 268-0
Equipement de mesure néces-
saire au réglage:
1. PWT
2. Câble adaptateur
(cf. également Mode d´emploi
PWT)
3. Outil de montage APE 381
nécessaire seulement pour
LIDA 583 (cf. également Mode
d’emploi APE 381, ID 590 081-9x).
Strumenti necessari per la
taratura:
1. PWT
2. Cavo adattatore (vedi anche
Manuale di intruzioni del PWT)
3. Sistema di montaggio APE 381
necessario solo per LIDA 583
(vedere anche Manuale di
istruzioni di APE 381,
ID 590 081-9x).
Equipo de medición requerido
para el ajuste del cabezal:
1. PWT
2. Cable adaptador
(ver también las Modo de empleo
del PWT)
3. Ayuda de montaje APE 381
necesaria sólo para LIDA 583
(véase también el Modo de
Empleo APE 381, ID 590 081-9x)
Justage des Abtastkopfes · Adjusting the Scanning Head · Réglage de la tête captrice · Taratura della testina · Ajuste del cabezal

19
Mit dem PWT kann
•Signalamplitude
•Signalqualität
•Lage der Referenzmarke
•Breite der Referenzmarke
in einem Display angezeigt
werden.
Die Signalamplitude wird auch im
Stillstand gemessen!
Die Anzeige der zuletzt über-
fahrenen Referenzmarke wird
gespeichert.
The PWT shows the
• Signal amplitude
• Signal quality
• Position of the reference mark
• Width of the reference mark
in a display window.
It can also measure the signal
amplitude when the encoder has
stopped.
The display of the reference mark
last traversed is stored.
I
1,2
6 . . . . 11 . . . . 16 µA
I
0
RI
I
0
(R)
Le PWT permet d’afficher sur un
petit écran:
•amplitude du signal
•qualité du signal
•position de la marque de
référence
•largeur de la marque de référence.
L’amplitude des signaux est mesurée
également à l’arrêt!
L’affichage de la dernière marque de
référence franchie est mémorisé.
Con il PWT è possibile visualizzare
sul display
• ampiezza del segnale
• qualità del segnale
• posizione dell’indice di
riferimento
• ampiezza dell’indice di riferimento.
L’ampiezza del segnale viene
misurata anche in stand-by. Viene
memorizzato il valore visualizzato
dell’ultimo indice di riferimento
superato.
Con el PWT puede visualizarse en
un display
•la amplitud de señal
•la calidad de señal
•la posición de la marca de
referencia
•la amplitud de la marca de
referencia
La amplitud de la señal se mide
también en reposo! La visualización
de la última marca de referencia por
la que se ha sobrepasado queda
memorizada.

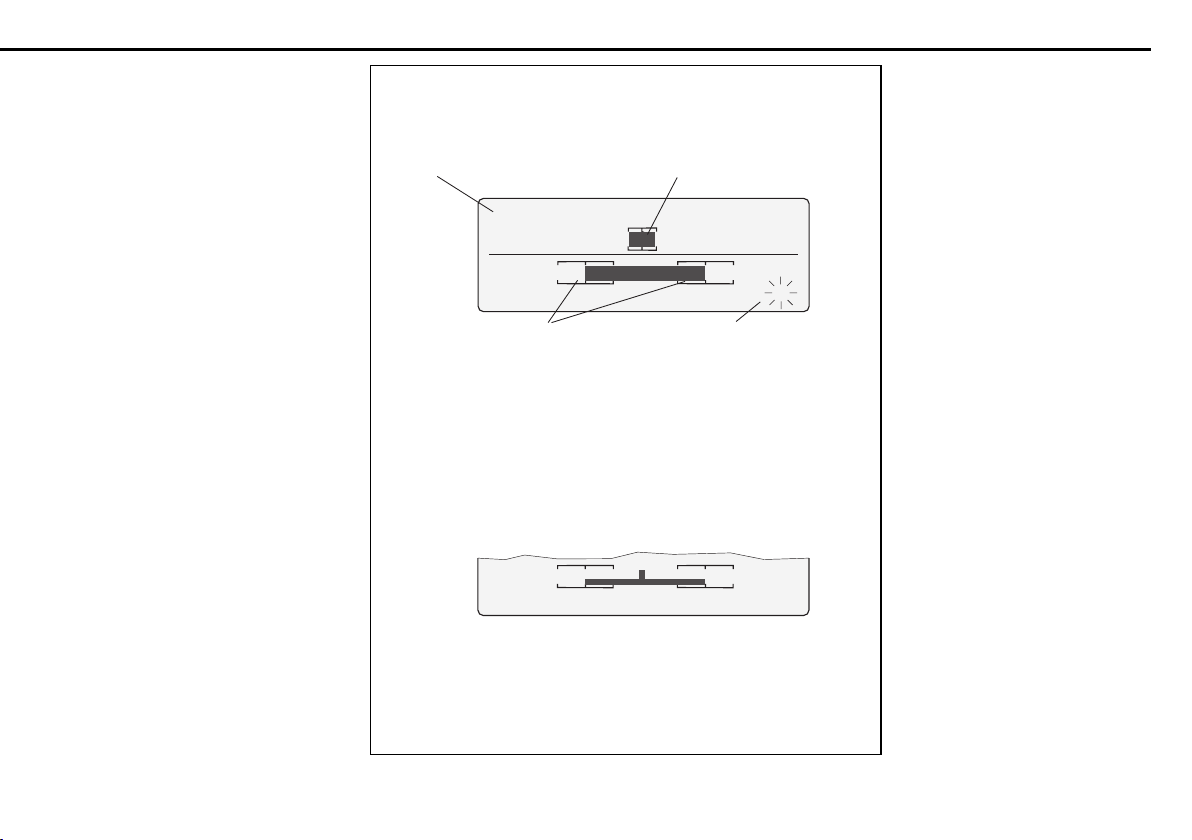

Signalamplitude
Signal amplitude
Amplitude du signal
Ampiezza del segnale
amplitud de la señal
Signalqualität
Signal quality
Qualité du signal
Qualità del segnale
calidad de la señal
Toleranz des Nulldurchganges der
Referenzmarke
Tolerance of zero crossover of the
reference mark
Tolérance du passage à zéro de la
marque de référence
Tolleranza del cross-over
dell’indice di riferimento
Tolerancia del paso por cero de la
marca de referencia
Messung der Referenzmarke
Reference mark measurement
Mesure marque de référence
Misurazione dell’indice di riferimento
Medición marca de referencia
Messung ist älter als 15 sek.
Measurement is older than 15 seconds
Mesure antérieure à 15 sec.
Misurazione eseguita da più di 15 sec.
Medición anterior a 15 seg.

20
Durch Drehen des Abtastkopfes
die Ausgangssignale auf größt-
mögliche Amplitude optimieren.
To attain the maximum amplitude
of the output signals, turn the
scanning head.
Faire pivoter la tête captrice pour
obtenir une amplitude maximum
des signaux de sortie.
Ruotare la testina per ottenere la
massima ampiezza dei segnali in
uscita.
Al girar el cabezal se optimizan
las señales de salida a la mayor
amplitud posible.
Justage des Abtastkopfes · Adjusting the Scanning Head · Réglage de la tête captrice · Taratura della testina · Ajuste del cabezal
