Montageanleitung
Mounting Instructions
LB 302
LB 382
mehrteilig
Multi
-
Section
7
/20
1
4

2
Seite
4 Komponenten
6 Lieferumfang
8 Hinweise zur Montage
Montage
10 Kabelausgang verlegen
11 Referenzmarken-Lage LB 302/LB 382
12 Abmessungen
14 Montage-Toleranzen
16 Befestigung der Gehäuseteilstücke
19 Laufbänder einziehen
20 Hinweise zur Maßbandmontage
21 Maßband einziehen und befestigen
24 Dichtlippen einziehen
28 Dichtlippen befestigen (Endstück E2)
29 Abtasteinheit einsetzen
32 Dichtlippen befestigen (Endstück E1)
33 Abschließende Arbeiten
34 Maßband spannen
36 Lineare Fehlerkorrektur
38 Schutzmaßnahmen
Mechanische Kennwerte
39 LB 302/LB 302C
39 LB 382/LB 382C
Elektrischer Anschluss
40 LB 302/LB 302C
42 LB 382/LB 382C
Elektrische Kennwerte
41 LB 302/LB 302C
43
LB 382/LB 382C
Page
4 Components
6 Items Supplied
8 Mounting Procedure
Mounting
10 Changing the Cable Outlet
11 Reference Mark Position LB 302/LB 382
12 Dimensions
14 Mounting Tolerances
16 Mounting the Housing Sections
19 Inserting the Bearing Strips
20 Mounting the Scale Tape
21 Inserting and securing the Scale Tape
24 Inserting the Sealing Lips
28 Securing the Sealing Lips (End Section E2)
29 Installing the Scanning Unit
32 Securing the Sealing Lips (End Section E1)
33 Final Steps
34 Tensioning the Scale Tape
36 Linear Error Compensation
38 Protective Measures
Mechanical Data
39 LB 302/LB 302C
39 LB 382/LB 382C
Electrical Connection
40 LB 302/LB 302C
42 LB 382/LB 382C
Electrical Data
41 LB 302/LB 302C
43
LB 382/LB 3
82C
Inhalt Contents

3
Achtung:
Die Montage und Inbetri
ebnahme ist von einer
qualifizierten
Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften
vorzunehmen.
Die Steckverbindung darf nur spannungsfrei verbunden oder gelöst werden.
Der Antrieb muss spannungsfrei geschaltet sein!
Note:
Mounting an
d commissioning is to be conducted by a
qualified
specialist under compliance with local safety regulations.
Do not engage or disengage any connections while under power.
The
system must be disconnected from power!
Maße in mm
Dimensions in mm
Warnhinweise Warnings

4
a
b
c
d

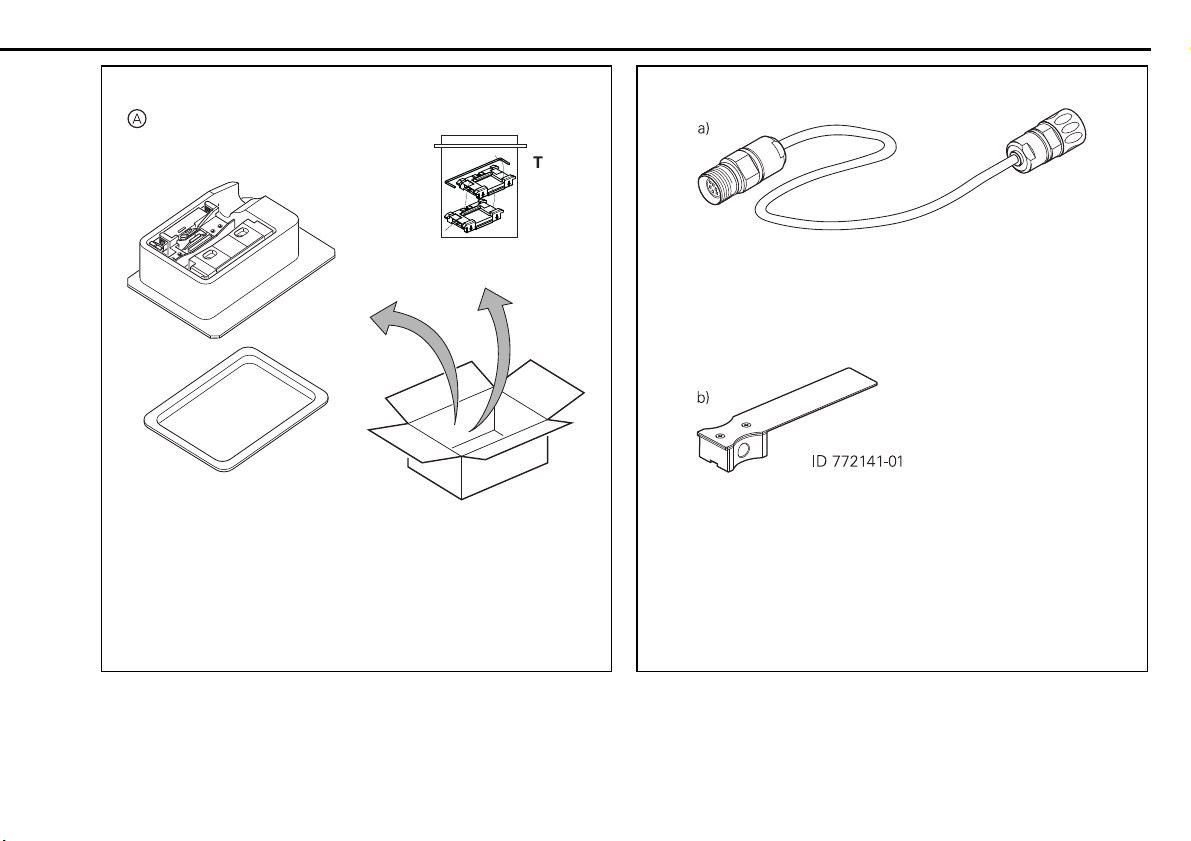

Separat bestellen:
Abtasteinheit
Gehäuse-Teilstücke

Adapterkabel
Teilesatz
Order separately:
Scanning unit
Housing sections

Adapter cable
Parts kit
Komponenten Components

5
T
= T
ransportsicherung
T
=
Shipping brace
a)
Verbindungskabel
b) Montagelehre
a)
Connecting cable
b) Mounting gauge

6
d
E1
E2
B
K
D (3x)
L
M
T2
A
SN
ID
HEIDENHAIN
D-83301 Traunreut - Made in Germany
LB 3x2 ML
A
Montageanleitung
KKleinteile
DDichtung
MMaßband (Messlänge ML)
T2 Typenschild
LDichtlippe
B
Laufbänder
E1
Endstück mit Klemmvorrich
-
tung (auch spiegelbildlich
lieferbar)
E2 Endstück mit Spannvorrich-
tung (auch spiegelbildlich
lieferbar)
A
Mounting Instructions
KSmall parts
DSeal
MScale tape (meas. length ML)
T2 ID label
LSealing lip
B
Bearing strips
E1
End section with clamping
device (also available mirror-
imaged)
E2 End section with tensioning
device (also available mirror-
imaged)

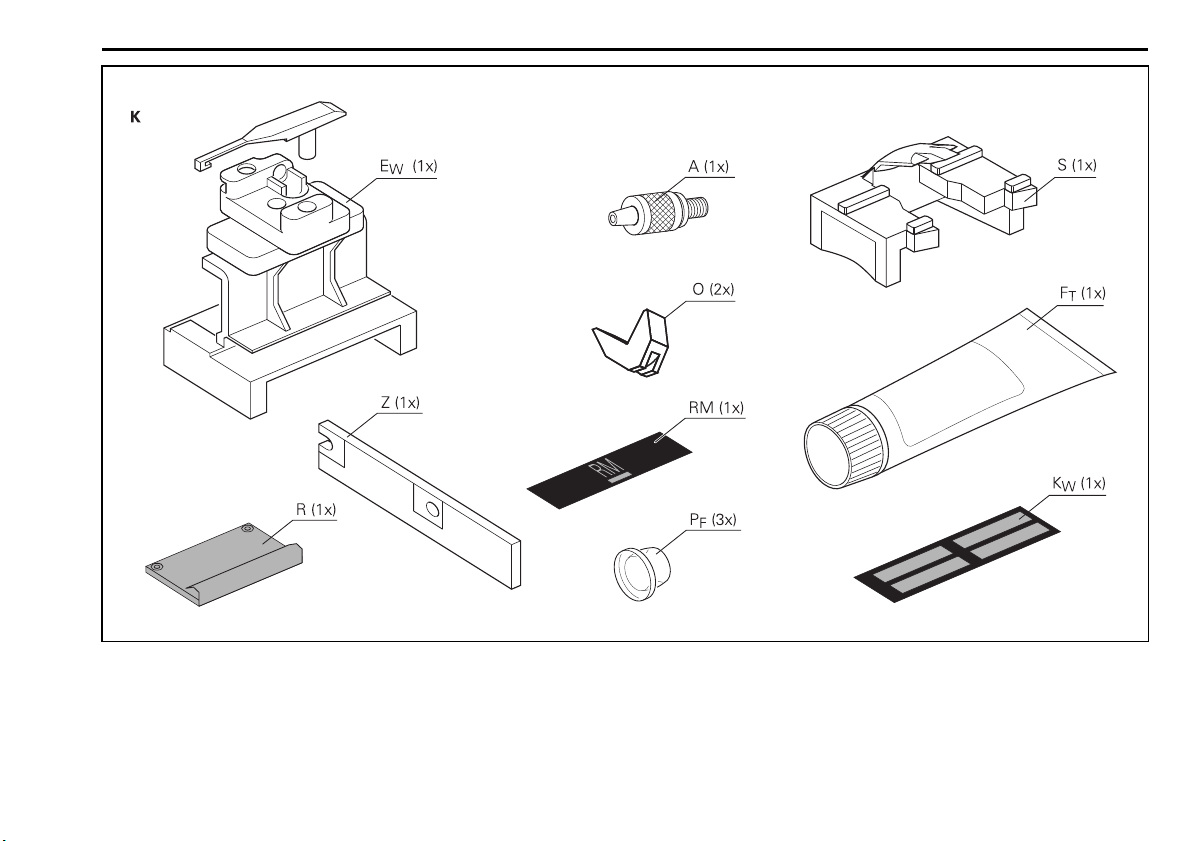

Lieferumfang/Teilesatz Items Supplied/Parts Kit

7
A Anschlussstück Druckluft
EWEinzieh-Werkzeug
S Referenzmarkenschieber
O Dichtlippen-Klemmstück
Z Distanzstück
K
W
Schild für Korrekturwerte
F
TDichtlippenfett
R Referenzmarkenblende1)
PFStopfen
RM Referenzmarkenschild1)
1) bei LB 302/LB 382
A Connecting piece for air
EWScale tape puller
SReference mark slider
OSealing lip clamp
ZSpacer
K
W
Label for compensation values
FTSealing lip grease
RRef. mark selector plate1)
PFPlug
RM Reference mark label1)
1) for LB 302/LB 382
Lieferumfang/Kleinteile Items Supplied/Small Parts

8
58
216

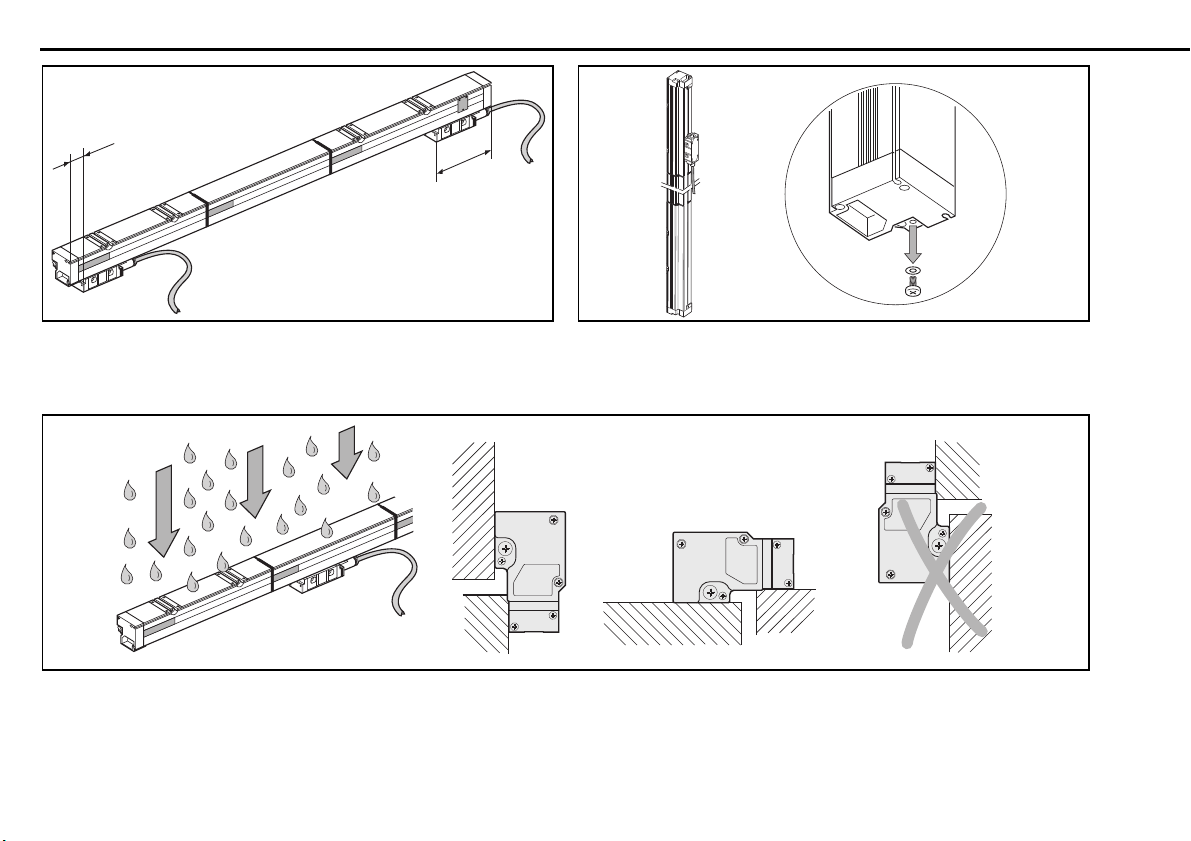

Anbauort so wählen, dass die
Abtasteinheit auf keinen Fall an
die Gehäusedeckel stoßen kann.
Choose a mounting position to
ensure that the scanning unit
cannot touch the end sections.
Bei vertikalem Anbau ohne
Druckluft-Anschluss die Drainage-
Schraube entfernen.
When mounting vertically,
remove the drain screw if
compressed air is not used.
Anbaulage so wählen, dass
Dichtlippen vor Verschmutzung
geschützt sind.
Mount
with
sealing lip
s facing away
from possible sources of
contamination.
Hinweise zur Montage Mounting Procedure

9

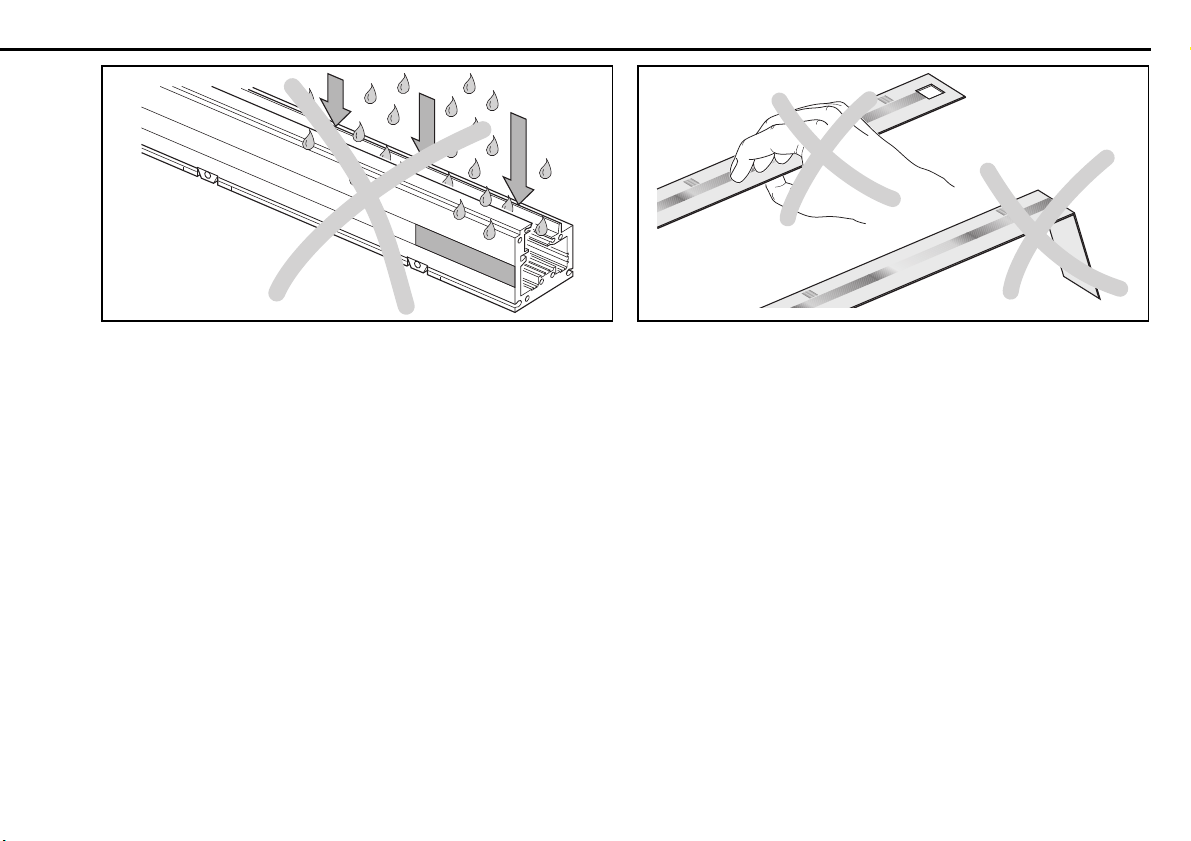

Während der Montage darauf
achten, dass keine Verunreini-
gungen in das Maßstabsgehäuse
eindringen.
Be sure that no contamination
enters the housing while you are
mounting the scale.

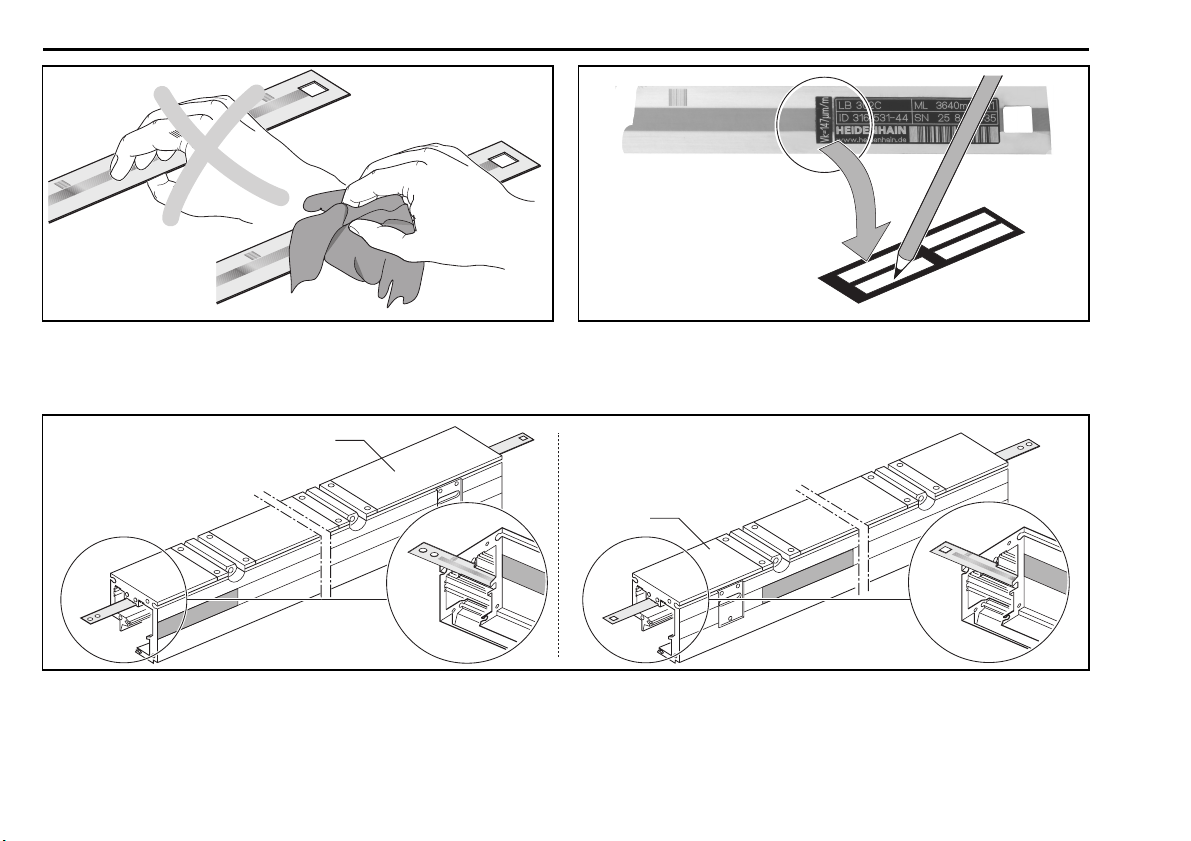

Teilungsseite des Maßbande
s
nicht berühren.
Maßband nicht knicken.
Do not touch the graduation side
of the scale tape.
Do not bend the scale tape.

10

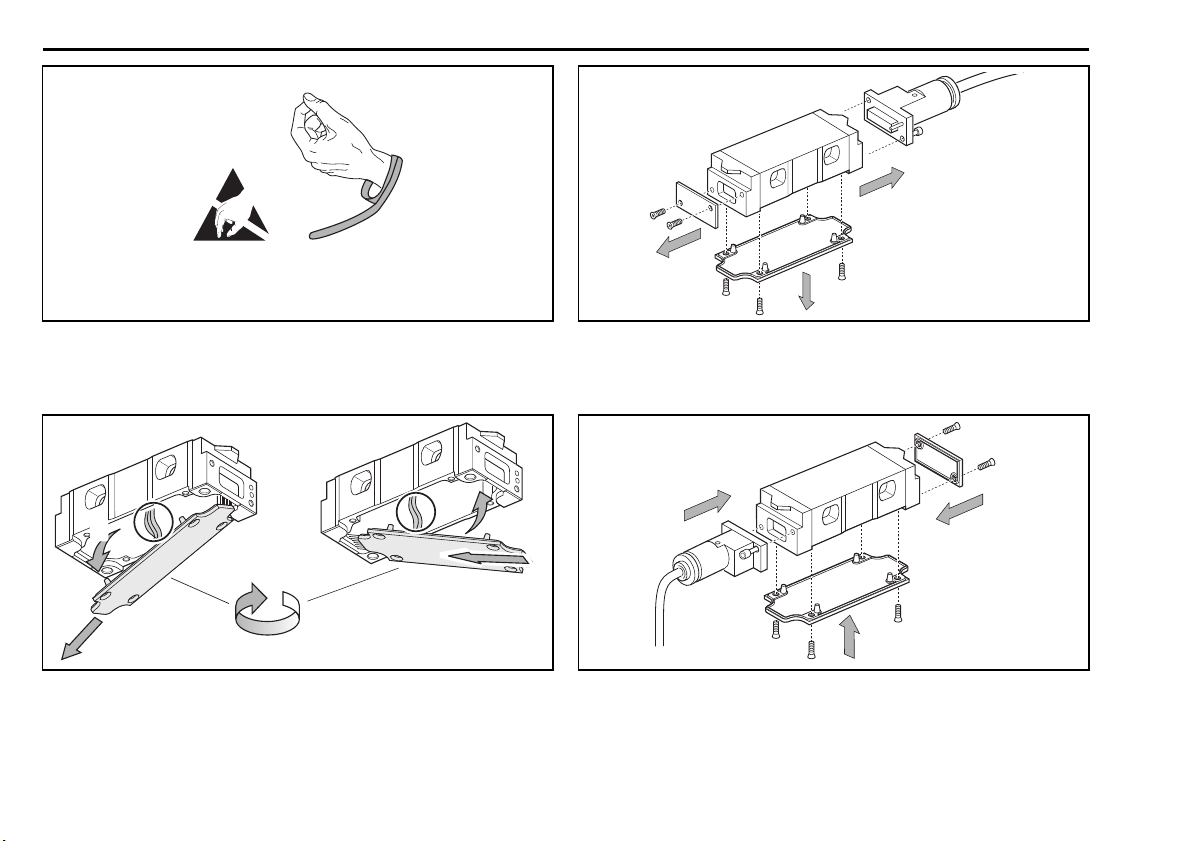

Elektronik vor elektrostatischen
Aufladungen schützen. Geerdetes
Armgelenkband verwenden!
Protect the electronics from accu
-
mulating electrostatic charge.
A grounded bracelet can ensure
protection during handling.
Deckel und ggf. Adapterkabel
abschrauben.
Detach the cover and (if
necessary) the adapter cables.
5.
4.
3.
180°
1.
2.
2.
1.
Md = 1 Nm
3.
Platine vorsichtig nach unten
kippen, herausziehen und
anschließend um 180° drehen.
Platine steckerseitig zuerst ein-
setzen. Litzen nicht einklemmen!
Tilt the printed circuit board down
carefully, pull it out and rotate it
by 180°. Insert board connector
side first. Do not pinch the
wires.
Anschließend Deckel und Adapter
-
kabel wieder anschrauben (1 Nm).
Then attach cover and adapter
cables again (1 Nm).
Kabelausgang verlegen Changing the Cable Outlet

11
50 50 50 50 50 50 50 50 50 50

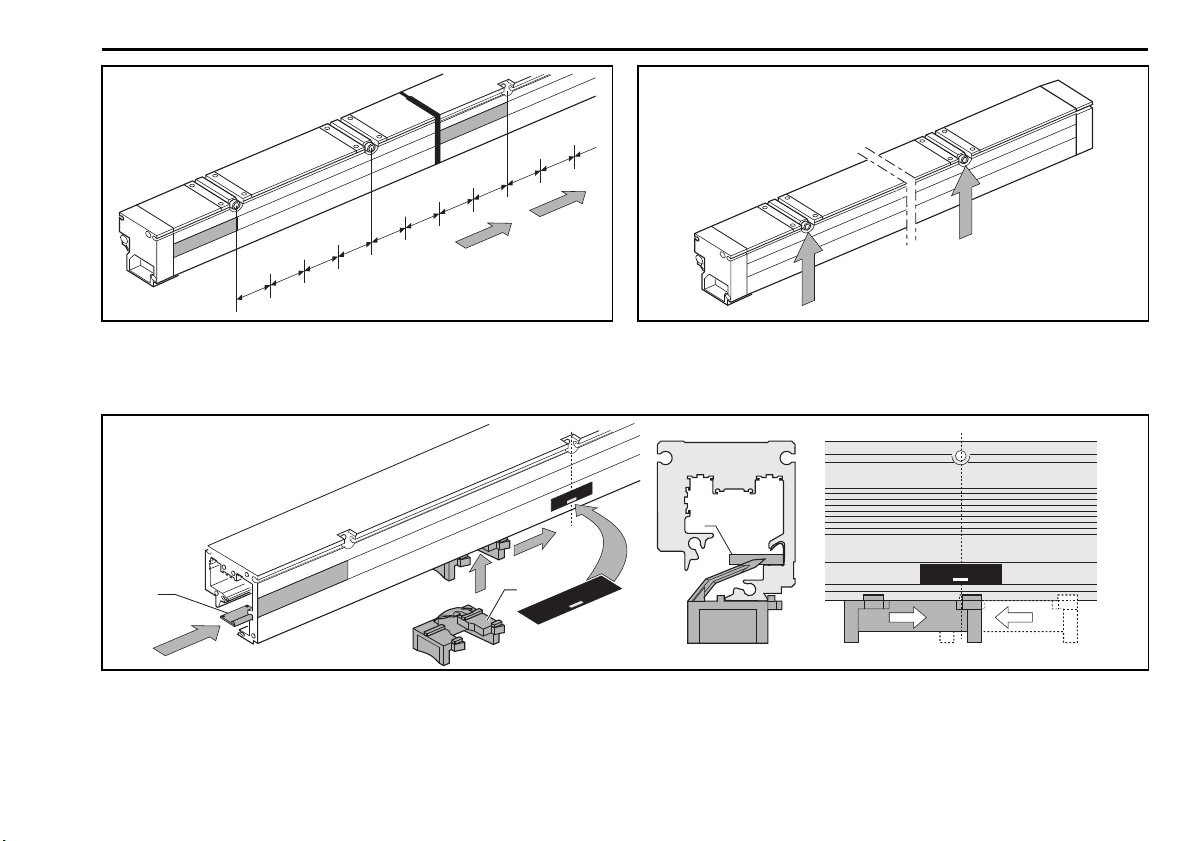

An jedem Befestigungsloch und
davon im Abstand von n x 50 mm
kann eine Referenzmarke ausge-
wählt werden.
A reference mark can be selected
at any mounting hole and at
intervals of n x 50 mm from it.
Die erste bzw. letzte mögliche
Referenzmarke befindet sich am
ersten geschlitzten Befestigungs-
element eines Endstückes.
The first (or last) p
ossible refer
-
ence mark position is at the first
recessed fastening element on
the end section.
RM
R
RM
R
1.
2.
S
RM
Vor Montage des entsprechenden Tei
lstücks die Referenzmarkenblende
R einschieben. Die gewünschte Lage mit dem Referenzmarkenschild RM
kennzeichnen.
Roten Referenzmarkenschieber S einführen und die Blende an die
richtige Stelle schieben.
Before mounting a segment, insert the reference mark
selector plate R.
Mark the desired position with the reference mark label RM.
Insert the red reference mark slider S and slide the selector plate to the
proper position.
Referenzmarken-Lage LB 302/LB 382 Reference Mark Position LB 302/LB 382

12
d
d
0.1 F
ML
58±2
40±0.2
k
25
40
17
8.5
r
25
0.3 F
(n x 200) ±0.15
k
80±0.15
k
63
58.5
98
200±0.15
k
(168)
85
18
s
c
5
40.08
160
80
0
40.04
35
105
90±0.15
k
8
1.5
20 + (k x 50) (k= 0,1,2, ...)
0.1 F
76±0.2
k
7
88
ML + 276
50
M5
0.05
0.3 25
50
25
28
SW3
398
g
468
4±0.3
1.5
F
=
Maschinenführung
= Kundenseitige Anschlussmaße
= Druckluftanschluss
= Gehäuseteilstück-Längen

=
Referenzmarken
-
Lage
LB 302/LB 382
= Referenzmarken-Lage
LB 302C/LB 382C
= Beginn der Messlänge ML
F
=
Machine guideway
=Required mating
dimensions
= Compressed air inlet
= Housing section lengths

=
Reference mark position
LB 302/LB 382
= Reference mark position
LB 302C/LB 382C

= Start of measuring length ML
Abmessungen Standard-Ausführung Dimensions, Standard Version
mm
T lerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm

13
d
d
F
128±2
58.5
0.1 F
ML
40±0.2
k
25
40
17
8.5
r
25
63
s
c
5
40.08
160
80
0
40.04
(n x 200) ±0.15
k
80±0.15
k
(98)
200±0.15
k
168
35
85
105
18
0.3 F
90±0.15
k
8
1.5
20 + (k x 50) (k= 0,1,2, ...)
ML + 276
50
25
28
50
SW3
0.1 0.05
0.3
468
g
76±0.2
k
7
M5
4±0.3
1.5
88
25
398
F
=
Maschinenführung
= Kundenseitige Anschlussmaße
= Druckluftanschluss
= Gehäuseteilstück-Längen

=
Referenzmarken
-
Lage
LB 302/LB 382
= Referenzmarken-Lage
LB 302C/LB 382C
= Beginn der Messlänge ML
F
=
Machine guideway
=Required mating
dimensions
= Compressed air inlet
= Housing section lengths

=
Reference mark position
LB 302/LB 382
= Reference mark position
LB 302C/LB 382C

= Start of measuring length ML
Abmessungen spiegelbildliche Ausführung Dimensions, Mirror-Imaged Version
mm
T lerancing ISO 8015
ISO 2768 - m H
< 6 mm: ±0.2 mm

14
10±0.3
// 0.1 F
79±0.3
62±0.3
0.1
// 0.1 F
15±0.3 25±0.2
// 0.3
0.05 (0.02*)
F
// 0.1
45±0.3
// 0.1
k
k
k
kk
k
Montage
-
Möglichkeiten und Anbautoleranzen
F = Maschinenführung
= Kundenseitige Anschlussmaße
* im Bereich eines Gehäusestoßes (± 50 mm).
Mounting possibilities and tolerances
F= machine guideway
= Required mating dimensions
* Near a housing joint (± 50 mm)
Waagerechter Anbau ist möglich.
A horizontal mounting attitud
e is possible.
Montage-Toleranzen Mounting Tolerances

15
50
ISO 4762  M6
(ISO 4762
 M5)
ISO 4762
 M6
(ISO 4762
 M5)
35
ISO 7092  6
(ISO 7092
 5)
ISO 4762
 M6
ISO 4032
 M6

= Auf Anlagefläche achten.

=
Pay attention to the mating
surface.
Bohrungen, Gewinde und Be
-
festigungsschrauben.
Threaded mounting holes and
mounting screws.
8
ISO 4762  M5
40
80
25
ML+276
M6
(M5)
M6
(M5)
Befestigungsmöglichkeit am
Deckel der Abtasteinheit.
Mounting possibility on the cover
of the scanning unit.
Die Anbauflächen müssen lack
frei
sein.
The mounting surfaces must be
clean and free of paint.

16
K
M
M6
(M5)
6
F
// 0.3 F
Gehäusedeckel von Endstück
entfernen, Maßstabsklemmstück
KMherausnehmen und rote
Schutzkappe entfernen.
Remove end cap from end
section, take out scale clamp KM
and remove the red protecting
cap.
Falls
nicht schon vorhanden:
Befestigungsgewinde an der Ma-
schine anbringen. Dazu Gehäuse-
teilstücke zum Anreißen verwen-
den. F = Maschinenführung
Drill and tap mounting holes on the
machine (if not already present).
Use the housing sections as a
template.
F = machine guideway
6
F
// 0.3 F
M6: M
d
= 8 Nm
M5: M
d
= 5 Nm
Endstück zur Maschinenführung
F ausrichten und anschrauben.
Unterlegscheibe bei geschlitzten
Befestigungselementen verwen-
den!
Align end section to the machine
guideway and screw down.
Use a
washer on the recessed fastening
elements.
Dichtung mit Transportschutz von
Gehäuseteilstücke abschieben.
Slide the seal with shipping
protection off of the housing
section.
Befestigung der Gehäuseteilstücke Mounting the Housing Sections

17
ZZ
F
b
// 0.3
Nächstes Gehäuseteilstück ansetzen, ausrichten und ggf. Bohrungen
ankörnen. Zwischen den Gehäusestücken Spalt b einhalten. Dazu rotes
Distanzstück Z (Kleinteile) verwenden.
Place the next housing section on the machine and align. Mar
k holes
with a center punch if necessary. Use red spacer Z (small parts) to
assure correct gap b between the housing sections.
D
// 0.3 F
M6: Md = 8 Nm
M5: Md = 5 Nm
Dichtung D auf die Stoßstelle
stecken.
Gehäuseteilstück aufstecken.
Place seal D onto the joint and
attach the housing section.
Aufgestecktes Gehäuse zur
Maschinenführung F ausrichten
und anschrauben. Mit den
weiteren Teilstücken ebenso
verfahren.
Now align the housing to the
machine guideway F and screw
down. Continue in the same
manner with the remaining
housing sections.

18
Q
S
S
K
A
M6: Md = 8 Nm
M5: Md = 5 Nm
Gehäusedeckel entfernen.
Abdeckplatte Q abschrauben.
Schraube SSlösen.
Detach end cap and cover
plate Q.
Remove screw SS.
Spanneinrichtung herausnehmen.
Anschlagplatte KAheraus-
schieben. Endstück an Gehäuse-
teilstück aufstecken, ausrichten
und anschrauben.
Pull out the tensioning device.
Slide off stop plate KA
. Attach the
end section to the housing
section, align and screw down.
Befestigung der Gehäuseteilstücke Mounting the Housing Sections

19
E
W
1
23
12
3
Die Laufbänder können mit dem
Einzieh-Werkzeug EW
eingezogen
werden.
The bearing strips can be pulled in
with scale tape puller EW.
Haken des Einzieh
-
Werkzeugs in
die benötigte Position einsetzen.
Laufbänder so einhängen, dass
die abgeschrägten Ecken nach
oben zeigen.
Place the hook of scale tape
puller EWin the required position.
Hook the bearing strip onto the
catch such that beveled corners
point upwards.
Laufbänder einschieben.
Darauf achten, dass die Lauf-
bänder richtig in der vorgesehe-
nen Nut liegen.
Now pull the bearing strip into the
housing by sliding the puller.
Make sure the strip is seated
properly in the groove.
Laufbänder einziehen Inserting the Bearing Strips

20
a
Vk
V
µm/m
µm
147
SN 25 847 035
mm
Teilung nicht berühren!
Bei
Verschmutzung, die Teilung des
Maßbandes mit fusselfreiem
Tuch und destilliertem Spiritus
oder Isopropylalkohol reinigen.
Do not touch the graduation!
When contaminated, clean the
graduation surface with a lint-free
cloth and distilled spirit or
isopropyl alcohol.
Verkürzungsfaktor V
K
und Serien
-
nummer des Maßbandes auf
mitgeliefertem Aluschild notieren.
Write down the shortening factor
VKand the scale-tape serial
number on the supplied
aluminum label.
I
V
m/
II
E2
E2
Beim Einziehen des Maßbandes
in Gehäuseteilstücke darauf
achten, dass die rechteckige
Ausklinkungen an der Seite des
Endstückes E2 ist.
I
Standard
-
Ausführung
II spiegelbildliche Ausführung
Vorsicht: auf die richtige Lage
der Teilungsseite achten.
Be sure that the square hole is on
the side with end section E2
when the scale tape is pu
lled into
the housing sections.
I
Standard version
II Mirror-imaged version
Caution: Observe the correct
orientation of the graduation side
of the scale tape.
Hinweise zur Maßbandmontage Mounting the Scale Tape
