Heitronic 30317 User manual

1 von 3 | Stand 29.08.2016
D Installations- und Bedienungsanweisung
LED Wandeinbauleuchte
Art. Nr. 30317,30318
Diese Bedienungsanleitung gehört ausschließlich zu den obenstehenden Produkten.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung des Artikels.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank, dass Sie sich für den Kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Der Artikel erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise/Warnhinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Beschädigungen an dem Artikel ist die Inbetriebnahme strengstens untersagt.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen am Artikel führen zum
Erlöschen der Gewährleistung.
Das Typenschild darf nicht entfernt werden.
Nicht direkt in die Lichtquelle schauen
Die Lichtquelle dieser Leuchte ist nicht wechselbar.
Hohe Umgebungstemperaturen wirken sich negativ auf die Lebensdauer der LED’s aus. Sorgen Sie
daher für eine ausreichende Wärmeableitung, verdecken Sie den Strahler nicht und achten Sie auf eine
möglichst freie Luftzirkulation.
3. Bestimmungsgemäße Verwendung
Der Artikel ist für den Einsatz in Außen- und Innenbereichen konstruiert. Er ist bestens für den Einbau in
Wänden, in trockener sowie nasser Umgebung geeignet.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.

2 von 3 | 29.08.2016
4. Vor der Installation/Inbetriebnahme
Der Artikel darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie den Artikel vorsichtig aus der Verpackung.
Bevor Sie den Artikel in Betrieb nehmen, versichern Sie sich, dass dieser auf dem Transportweg nicht
beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf der Artikel nicht betrieben werden.
Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
5. Installation/Inbetriebnahme
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden Sicherungsautomaten
der Hausinstallation aus.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und zuverlässig
zu tragen.
Montage ohne Einbauhülse:
Halten Sie das Leuchtengehäuse an die gewünschte Montageposition und sägen Sie gemäß des
Einbaumaßes eine Öffnung aus. Zur Befestigung der Leuchte verwenden Sie die mitgelieferten Schrau-
ben. Achten Sie stets darauf, dass keine Leitungen beschädigt werden.
Montage mit Einbauhülse:
Setzen Sie die Montagehülse durch Einschütten oder eingießen in geeigneten Materialien in den
Untergrund. Die Hülse sollte in der kompletten Breite und Tiefe frei bleiben und ihr oberer Rand bündig
abschließen.
Die Fixierung erfolgt durch das Verschrauben mittels der mitgelieferten Schrauben.
Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen an. Schließen
Sie zuerst den grün-gelben Schutzleiter und danach die beiden anderen Leitungen an. In der Regel ist
das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“ gekennzeichnete
Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme angeschlossen werden.
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften sind.
Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
Schalten Sie die Sicherung wieder ein.
Drücken Sie die Leuchte in das Loch bzw. die Montagehülse.

3 von 3 | 29.08.2016
6. Funktionsstörungen
Leuchte schaltet nicht ein
Leuchte über den Wandschalter eingeschaltet?
Kontrolle der angeschlossenen Leitungen

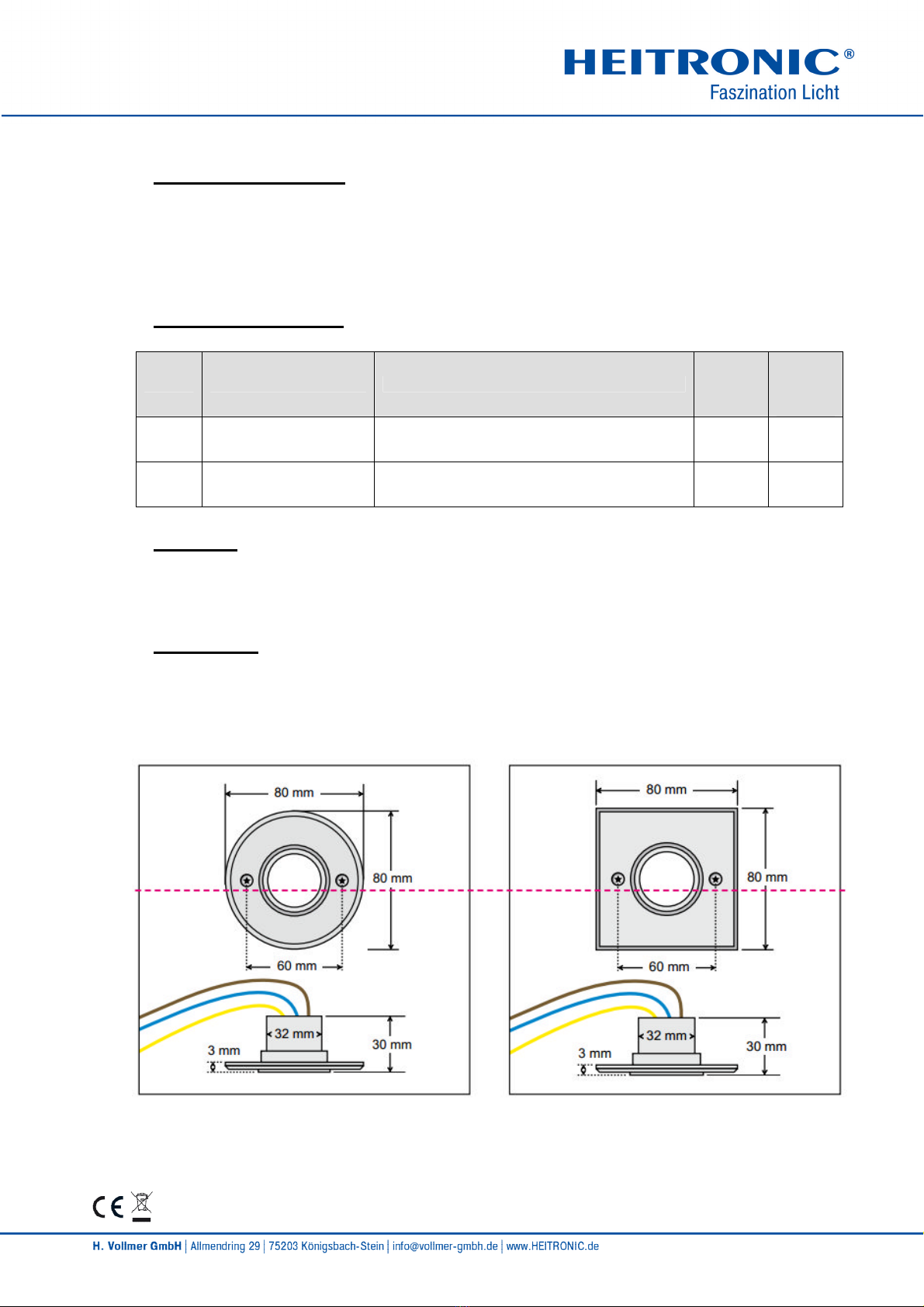

7. Technische Daten
Artikel Anschluss LED-Strahler Schutz-
art
Schutz-
klasse
30317 230V, ~50Hz 3W, ca. 145lm, 2700K, Ø 80mm IP 64 I
30318 230V, ~50Hz 3W, ca. 145lm, 2700K, 80x80mm IP 64 I
8. Pflege
Schalten Sie erst das gesamte Produkt spannungsfrei bevor Sie Reinigungs- oder Pflegemaßnahmen an
dem Produkt vornehmen.
9. Entsorgung
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als Hausmüll
entsorgt werden.

1 of 3 | Dated 29.08.2016
GB Installation and Operating Instructions
LED sidelight
Art. No. 30317,30318
These operating instructions refer exclusively to the above products.
They contain important information for the start-up and handling of the product.
Therefore pay attention to these operating instructions, even if you pass this product on to third
parties.
It is important, therefore, that these instructions are archived carefully for referring to information at a
later stage.
1. Introduction
Dear customer, thank you for deciding to purchase our product.
You have acquired a product from Vollmer, which has been built according to the current state of technology.
The product fulfils the requirements of effective European and national guidelines.
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
instructions of this operation manual!
2. Safety Instructions / Warnings
The guarantee becomes invalid if damage occurs due to the failure of following these operating
instructions!
We do not accept liability for any consequential damage!
Commissioning is strictly prohibited if there are any damages to the product.
The product in its entirety must not be altered or modified. Alterations to the product invalidate the
guarantee.
The type plate must not be removed.
Do not look directly into the light source
The light source of this light cannot be replaced.
High ambient temperatures have a negative effect on the service life of LEDs. Therefore, ensure that
heat is eliminated sufficiently, do not cover the spotlight and pay attention to free air circulation.
3. Proper Use
The product is designed for use in indoor and outdoor areas. It is best suited to installation in walls, in dry and
wet environments.
This product is only intended for lighting purposes and may:
only be operated with a voltage of 230 V, ~50Hz.
only be operated when mounted to a sturdy, level and non-tilting surface.
only be operated on normal or non-flammable surfaces.

2 of 3 | 29.08.2016
4. Before Installation/Commissioning
The product must only be used outside its packaging.
Take the product carefully out of the packaging.
Make sure that the product has not been damaged during transport before putting it into operation. You
must not use the product if there is any damage to electrical parts. Repairs may only be carried out by a
qualified electrician.
Keep packaging materials away from children and pets. Asphyxiation hazard!
5. Installation/Commissioning
This product can only be installed by a qualified electrician.
The connection lines in the building must be disconnected before installation and secured against being
switched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure that the surface is suitable for permanently and reliably taking the weight of the light.
Installation without recessed sleeve:
Hold the lamp housing at the desired installation position and saw out an opening according to the
installation dimensions. Used the supplied screws to mount the light. Always make sure that no lines are
damaged.
Assembly with recessed sleeve:
Place the assembly sleeve in the foundation by filling or casting it into appropriate materials. The sleeve
should remain clear in the full width and depth and line up flush with the upper edge.
It is fixed by screw-connecting using the enclosed screws.
Now connect the building installation's connection lines to the screw terminals. Connect the green-yellow
protective conductor first and then the other two cables. The brown (or black) cable is generally the
phase conductor - connect this to the terminal marked with "L". The blue conductor must be connected to
the terminal marked with "N".
Do not bend the cables; make sure that the cables and plugs are not subject to tension or torsional
forces. Protect all cables and insulation against possible damages.
Check proper connection once again.
Now connect the recessed spotlight according to the wiring diagram and test the installation. (The fuse
should be switched back on again for this)
Turn the circuit breakers in the building’s wiring system back on.
Press the light into the hole or assembly sleeve.

3 of 3 | 29.08.2016
6. Faulty Function
Light does not switch on
Light switched on at the wall switch?
Check the connected lines
7. Technical Data
Article Port LED spotlight
Protec-
tion
Type
Protec-
tion
Class
30317 230V, ~50Hz 3W, approx. 145lm, 2700K, Ø 80mm IP 64 I
30318 230V, ~50Hz 3W, approx. 145lm, 2700K, 80x80mm IP 64 I
8. Care
Disconnect the entire product from the mains first before cleaning or maintaining the product.
9. Waste Disposal
Old electronic devices must be taken to public waste disposal sites and must not be put into general
household waste.

1 / 3 | Version 29.08.2016
F Instructions d'installation et de service
« side light » à LED
Réf. art. 30317,30318
Le présent mode d'emploi fait exclusivement partie du produit susmentionné.
Il contient d'importantes consignes pour la mise en service et la manipulation de l'article.
Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à
des tiers.
Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire
ultérieurement.
1. Introduction
Cher client, nous vous remercions beaucoup d'avoir opté pour notre produit.
Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques
actuelles.
L'article respecte les exigences des directives européennes et nationales en vigueur.
Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous
conformer, en tant qu'utilisateur, au présent mode d'emploi !
2. Consignes de sécurité/ avertissements
En cas de dommages découlant du non-respect du présent mode d'emploi,
le droit de garantie perd toute validité !
Nous déclinons toute responsabilité en cas de dommages consécutifs !
En cas d'endommagements causés sur l'article, la mise en service est formellement interdite.
Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à l'article
entraînent une annulation de la garantie.
La plaque signalétique ne doit pas être retirée.
Ne pas regarder directement dans la source lumineuse.
La source lumineuse de cette lampe n'est pas remplaçable.
Les températures ambiantes élevées ont une incidence négative sur la durée de vie des LED. Par
conséquent, veillez à une dissipation suffisante de la chaleur, ne recouvrez pas le projecteur et assurez
la circulation de l'air la plus libre possible.
3. Utilisation conforme
L'article est conçu pour être utilisé à l'extérieur et l'intérieur. Il convient parfaitement à un encastrement dans
le mur dans un environnement sec et humide.
Ce produit ne doit servir qu'à des fins d'éclairage et :
doit uniquement être utilisé avec une tension de 230V, ~50Hz .
doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer.
doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,

2 / 3 | 29.08.2016
4. Avant l'installation/la mise en service
L'article doit uniquement être mis en service en dehors de son emballage.
Ôtez l'article de l'emballage avec précaution.
Avant de mettre en service l'article, assurez-vous que celui-ci n'a pas été endommagé pendant le
transport. En cas d'endommagements causés sur les pièces électriques, l'article ne doit pas être mis en
service. Les réparations doivent exclusivement être réalisées par un électricien professionnel.
Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque
d'étouffement !
5. Installation/mise en service
Ce produit doit exclusivement être installé par un électricien qualifié.
Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension et
protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique correspon-
dant de l'installation domestique.
Veillez à ce que la surface soit conçue pour porter le poids de la lampe de façon durable et fiable.
Montage sans manchon intégré :
Maintenez le boîtier de la lampe sur la position de montage souhaitée et découpez une ouverture
conformément aux cotes de montage. Pour fixer la lampe, utilisez les vis fournies. Veillez systématique-
ment à ce qu'aucune conduite ne soit endommagée.
Montage avec manchon intégré :
Posez le manchon de montage par versement ou coulée dans des matériaux adaptés dans le support.
Le manchon doit rester libre dans toute la largeur et la profondeur et être à fleur du bord supérieur.
La fixation s'effectue par un vissage au moyen des vis fournies.
Raccordez maintenant les conduites de raccordement de l'installation domestique aux bornes.
Raccordez d'abord le conducteur de protection vert-jaune, puis les autres câbles. Le câble marron (ou
noir) est généralement le conducteur de phase, raccordez-le à la borne marquée par « L ». Le conduc-
teur bleu doit être raccordé à la borne marquée par « N ».
Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de
traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements.
Vérifiez de nouveau le bon raccordement.
Allumez de nouveau le disjoncteur automatique de l’installation domestique.
Enfoncez la lampe dans le trou et/ou le manchon de montage.

3 / 3 | 29.08.2016
6. Dysfonctionnements
La lampe ne s'allume pas
La lampe s'allume-t-elle au moyen de l'interrupteur mural ?
Contrôle des conduites raccordées
7. Données techniques
Article Raccordement Projecteur à LED
Indice de
protec-
tion
Classe
de
protec-
tion
30317 230V, ~50Hz 3W, env. 145lm, 2700K, Ø 80mm IP 64 I
30318 230V, ~50Hz 3W, env. 145lm, 2700K, 80x80mm IP 64 I
8. Entretien
Mettez d'abord le produit intégral hors tension avant d'entreprendre des tâches de nettoyage et
d'entretien sur celui-ci.
9. Élimination
Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés
comme des déchets ménagers.

1 van 3 | Stand 29.08.2016
NL Installatie- en gebruiksaanwijzing
LED-sidelight
Art.-nr. 30317,30318
Deze gebruiksaanwijzing behoort uitsluitend tot het bovenstaande product.
Ze bevat belangrijke informatie over de ingebruikname en hantering van het artikel.
Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden
doorgeeft.
Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik bewaart.
1. Inleiding
Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.
U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard
gebouwd is.
Het artikel voldoet aan de eisen van de geldende Europese en nationale richtlijnen.
Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze
gebruiksaanwijzing in acht nemen!
2. Veiligheidsaanwijzingen/waarschuwingsaanduidingen
Bij schade die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt,
vervalt de aanspraak op garantie!
Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!
Bij beschadiging aan het artikel is de ingebruikname strikt verboden.
Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan het artikel leiden tot
het vervallen van de garantie.
Het typeplaatje mag niet verwijderd worden.
Kijk niet rechtstreeks in de lichtbron.
De lichtbron van deze lamp kan niet worden vervangen.
Hoge omgevingstemperaturen hebben een negatief effect op de levensduur van de LED’s. Zorg daarom
voor voldoende afvoer van warmte, bedek de spotlamp niet en zorg voor een zo vrij mogelijke
luchtcirculatie.
3. Reglementair gebruik
Het artikel is ontworpen voor gebruik binnen- en buitenshuis. Het is optimaal geschikt voor de inbouw in
wand, zowel in een droge als natte omgeving.
Dit product dient alleen voor verlichtingsdoeleinden en mag:
uitsluitend met een spanning van 230V, ~50Hz worden gebruikt.
alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.
alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.

2 van 3 | 29.08.2016
4. Vóór de installatie/ingebruikname
Het artikel mag alleen buiten de verpakking worden gebruikt.
Neem het artikel voorzichtig uit de verpakking.
Voordat u het artikel in gebruik neemt, moet u controleren of het tijdens het transport niet beschadigd is.
Bij beschadiging aan de elektrische delen mag het artikel niet gebruikt worden. Reparaties mogen
uitsluitend door de elektricien worden uitgevoerd.
Verpakkingsmateriaal uit de buurt van kinderen en huisdieren houden. Verstikkingsgevaar!
5. Installatie/Ingebruikname
Dit product mag alleen door een gekwalificeerde elektricien geïnstalleerd worden.
Voor de installatie moeten de aansluitkabels in het gebouw spanningsvrij zijn en gezekerd worden tegen
opnieuw onder spanning komen. Deactiveer hiervoor de desbetreffende stoppen van de huisinstallatie.
Zorg ervoor dat de ondergrond geschikt is om het gewicht van de lamp langdurig en betrouwbaar te
dragen.
Montage zonder inbouwkoker:
Houdt de lampbehuizing op de gewenste montagepositie en zaag een opening volgens de inbouwmaat.
Voor de bevestiging van de lamp gebruikt u de de meegeleverde schroeven. Zorg, dat er geen leidingen
worden beschadigd.
Montage met inbouwkoker:
Monteer de inbouwkoker door storten of ingieten van geschikte materialen in de ondergrond. De koker
moet over de gehele breedte en diepte vrij blijven en de bovenste rand ervan moet gelijk liggen met het
oppervlak waar hij wordt ingebouwd.
Het fixeren gebeurt door het vastschroeven middels de meegeleverde schroeven.
Sluit nu de aansluitleidingen van de huisinstallatie aan op de schroefklemmen. Sluit eerst de groen-gele
aardleiding aan en daarna de beide andere leidingen. In de regel is de bruine (of zwarte) kabel de
fasegeleider, sluit deze aan de met "L" gekenmerkte klem aan. De blauwe geleider moet aan de met
"N"gekenmerkte klem aangesloten worden.
Kabel niet knikken; erop letten dat de kabel en stekker vrij zijn van trek- en torsiekrachten. Bescherm alle
kabels en isolaties tegen eventuele beschadigingen.
Controleer nogmaals de juiste aansluiting.
Activeer de stoppen van de huisinstallatie weer in.
Druk de lamp in het gat of in de inbouwkoker.

3 van 3 | 29.08.2016
6. Functiestoringen
Lamp schakelt niet in
Lamp via de wandschakelaar ingeschakeld?
Controle van de aangesloten leidingen
7. Technische gegevens
Artikel Aansluiting LED-spotlamp
Bescher
mings-
soort
Bescher
mings-
klasse
30317 230V, ~50Hz 3W, ca. 145lm, 2700K, Ø 80mm IP 64 I
30318 230V, ~50Hz 3W, ca. 145lm, 2700K, 80x80mm IP 64 I
8. Onderhoud
Schakel eerst het gehele product spanningsvrij voordat u reinigings- of onderhoudswerkzaamheden aan
het product uitvoert.
9. Milieuvriendelijk afvoeren
Oude elektronische apparaten moeten worden afgevoerd bij een openbaar afvalverzamelpunt en mogen niet
worden verwijderd als huishoudelijk afval.
