Heitronic 35378 User manual

H. Vollmer GmbH
Installationsanweisung Art. Nr: 35378 Seite 1 von 4 Stand 02.11.2015
D Installations- und Bedienungsanweisung

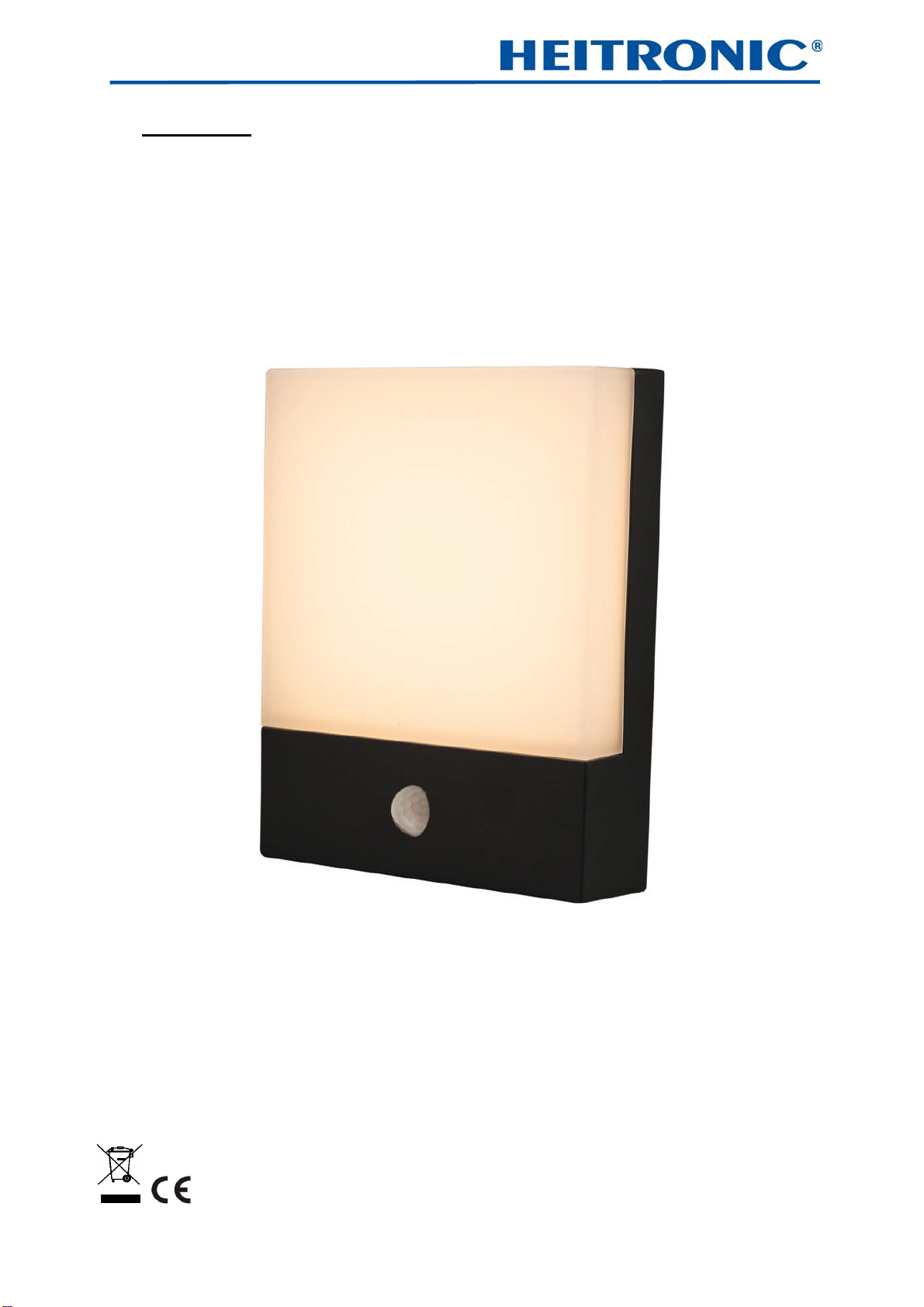

LED-Wandleuchte mit Bewegungssensor
Art. Nr. 35378
Diese Bedienungsanleitung gehört ausschließlich zu dem oben stehenden Produkt.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Leuchte.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank das Sie sich für den kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Die Leuchte erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Beschädigungen an der Leuchte ist die Inbetriebnahme strengstens untersagt.
Kinder nicht unbeaufsichtigt im Bereich der Leuchten oder anderen elektrischen Geräten spielen
lassen.
Während des Betriebes werden die LED heiß. Auch das äußere Lampengehäuse wird heiß. Berühren
Sie die Leuchte während des Betriebes nicht mit bloßen Händen.
Bringen Sie die Leuchte nicht mit extremer Hitze oder offener Flamme in Kontakt.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der Leuchte
führen zum Erlöschen der Gewährleistung.
Das Typenschild darf nicht entfernt werden.
3. Bestimmungsgemäße Verwendung
Die Leuchte ist für den Einsatz in Innen-/ Außenbereichen konstruiert.
Dieses Produkt dient nur Beleuchtungszwecken und darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur entsprechend der Schutzklasse I (eins) angeschlossen werden.
nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 35378 Seite 2 von 4 Stand 02.11.2015
4. Vor der Installation/Inbetriebnahme
Die Leuchte darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie die Leuchte vorsichtig aus der Verpackung.
Bevor Sie die Wandleuchte in Betrieb nehmen, versichern Sie sich, dass diese auf dem Transportweg
nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die Leuchte nicht betrieben
werden. Reparaturen dürfen ausschließlich durch den Elektro-Fachmann ausgeführt werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
5. Installation/Inbetriebnahme
Dieses Produkt darf ausschließlich von einer qualifizierten Elektrofachkraft installiert werden.
Vor der Installation müssen die gebäudeseitigen Anschlussleitungen spannungsfrei geschaltet und
gegen Wiedereinschalten gesichert werden. Lösen Sie hierzu den entsprechenden
Sicherungsautomaten der Hausinstallation aus.
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der Leuchte dauerhaft und
zuverlässig zu tragen.
Halten Sie das Lampengehäuse an die gewünschte Montageposition und markieren Sie die
Bohrlöcher. Zur Befestigung der Leuchte verwenden Sie geeignete Schrauben. Achten Sie darauf,
dass keine Leitungen beschädigt werden.

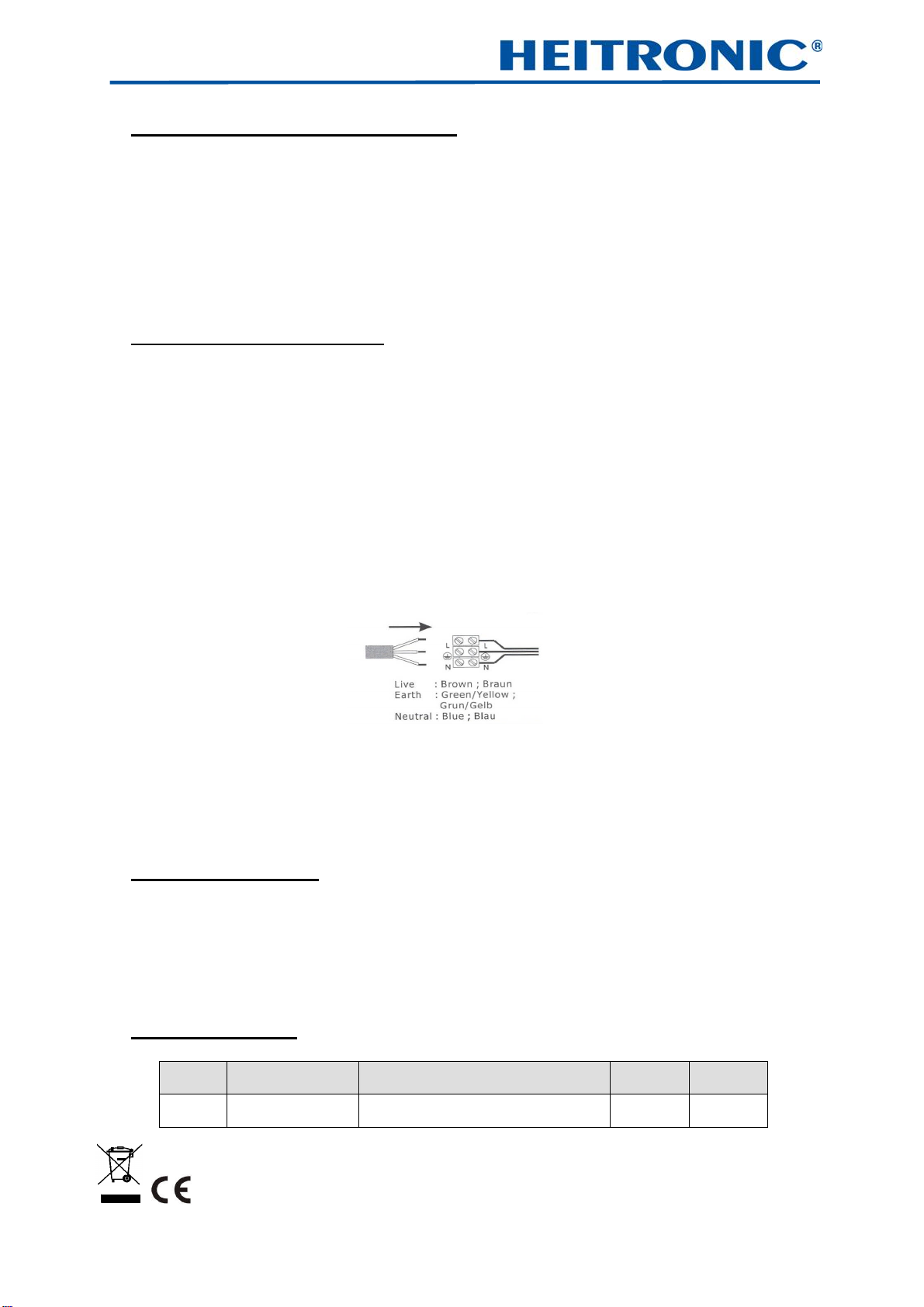

Schließen Sie nun die Anschlussleitungen der Hausinstallation an die Schraubklemmen der Leuchte
an. Schließen Sie zuerst den grün-gelben Schutzleiter und danach die beiden anderen Leitungen an. In
der Regel ist das braune (oder schwarze) Kabel der Phasenleiter, schließen Sie diesen an die mit „L“
gekennzeichnete Klemme an. Der blaue Leiter muss an die mit „N“ gekennzeichnete Klemme
angeschlossen werden.
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften
sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Kontrollieren Sie nochmals den ordnungsgemäßen Anschluss.
Schalten Sie den Sicherungsautomaten der Hausinstallation wieder ein.
6. Funktionsstörungen
Leuchte schaltet nicht ein
Leuchte über den Wandschalter eingeschaltet?
Kontrolle der angeschlossenen Leitungen
Sensor korrekt eingestellt? (siehe Punkt 8)
7. Technische Daten
Artikel Anschluss LED-Leuchte Schutz-
art Schutz- klasse
35378 230 V ~ AC,
50 ~ 60 Hz 8W, 400lm, 3000K IP 54 I
Heit
ronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 35378 Seite 3 von 4 Stand 02.11.2015

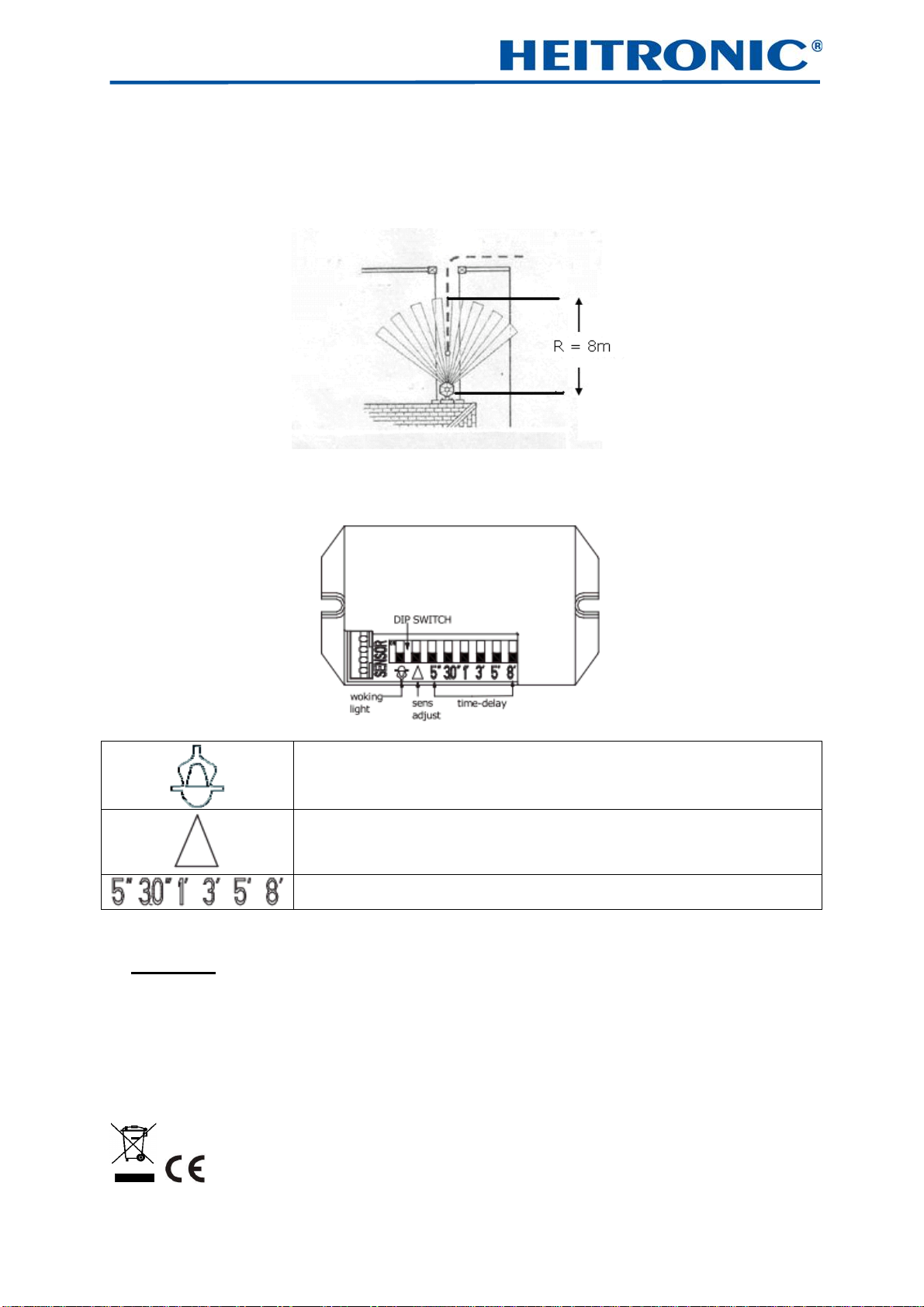

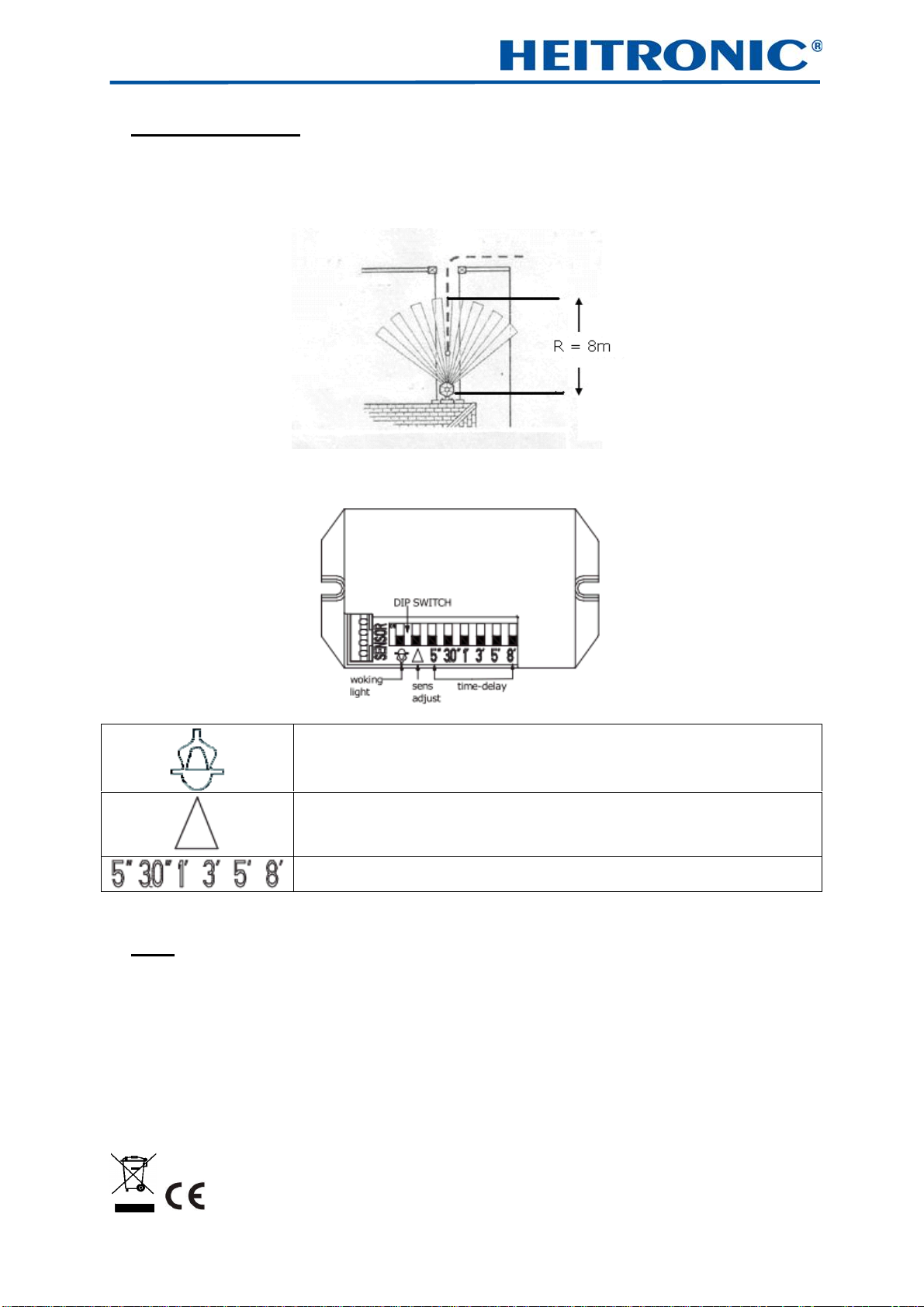

8. Einstellung des Sensors
Der Sensor erfasst Bewegungen innerhalb eines Erfassungsradius von ca. 8m / 100°. Der Sensor wird
durch eine eingebaute Fotozelle betrieben. Sobald das Licht durch den Sensor eingeschaltet wurde,
brennt das Licht für eine Dauer von ca. 5 Sekunden bis 8 Minuten.
Mittels Betätigung der eingebauten Schaltbox können Sie die Funktionsweise des Sensors wie folgt
verändern:
Schieben Sie diesen Schalter nach oben so wird der Sensor die Leuchte
unabhängig von der Umgebungshelligkeit Aktivieren.
Schieben Sie Ihn nach unten so wird er die Leuchte erst bei Dämmerung bzw.
Dunkelheit aktivieren. (<10 Lux)
Schieben Sie den Schalter nach oben so wird die Sensibilität des Sensors
verringert.
Schieben Sie Ihn nach unten so wird er bereits bei der geringsten Bewegung
auslösen.
Mittels Aktivierung dieser Schalter können Sie die Leuchtdauer der Leuchte
bestimmen. (5s, 30s, 1min, 3min, 5min, 8min)
9. Pflege
Schalten Sie erst das gesamte Produkt spannungsfrei und lassen es abkühlen, bevor Sie Reinigungs-
oder Pflegemaßnahmen an dem Produkt vornehmen.
Reinigen Sie das Produkt regelmäßig - nur mit einem leicht angefeuchteten, weichem und fusselfreien
Tuch. Beachten Sie eventuell beiliegende Hinweise.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 35378 Seite 4 von 4 Stand 02.11.2015
10. Entsorgung
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installation Instructions Art. No. 35378 Page 1 of 4 Dated 02.11.2015
GB Installation and Operating Instructions
LED wall light with motion sensor
Art. No. 35378
These operating instructions solely relate to the above product.
They contain important information for the start-up and handling of the light.
Therefore pay attention to these operating instructions, even if you pass this product on to
third parties
It is important, therefore, that these instructions are archived carefully for referring to information at a
later stage.
1. Introduction
Dear customer, thank you for deciding to purchase our product.
You have acquired a product from Vollmer, which has been built according to the current state of
technology.
The light fulfils the requirements of effective European and national guidelines
To maintain the condition of the product and to ensure safe operation, you - as the user - must observe the
instructions of this operation manual!
2. Safety Instructions
The guarantee becomes invalid if damage occurs due to the failure of following these operating
instructions!
We do not accept liability for any consequential damage!
Commissioning is strictly prohibited if there are any damages to the light.
Do not allow children to play unsupervised near the lights or other electrical equipment.
The LEDs become hot during operation. The outside of the lamp housing also becomes hot. Do not
touch the light with your bare hands during operation.
Do not allow the light to come into contact with extreme heat or naked flames.
The product in its entirety must not be altered or modified. Alterations to the light invalidate the
guarantee.
The type plate must not be removed.
3. Proper Use
The light is designed for use in indoor/outdoor areas.
This product is only intended for lighting purposes and may:
only be operated with a voltage of 230V ~50Hz
only be connected according to protection class I (one)
only be operated when mounted to a sturdy, level and non-tilting surface
only be operated on normal or non-flammable surfaces
not be subjected to strong mechanical loads or heavy soiling.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation Instructions Art. No. 35378 Page 2 of 4 Dated 02.11.2015
4. Before Installation/Commissioning
The light may only be operated once removed from the packaging.
Remove the light from the packaging carefully.
Make sure that the wall light has not been damaged during transport before taking it into operation.
The light may not be operated if there are any damages to electrical parts. Repairs may only be carried
out by a qualified electrician.
Keep packaging materials away from children and pets. Danger of suffocation!
5. Installation/Commissioning
This product may only be installed by a qualified electrician.
The connection lines in the building must be disconnected before installation and secured against being
switched back on. For this, trip the corresponding fuse switch in the building installation.
Make sure that the surface is suitable for permanently and reliably taking the weight of the light.
Hold the lamp housing at the required assembly position and mark the drill holes. Use appropriate
screws to fix the light. Make sure that no lines are damaged.

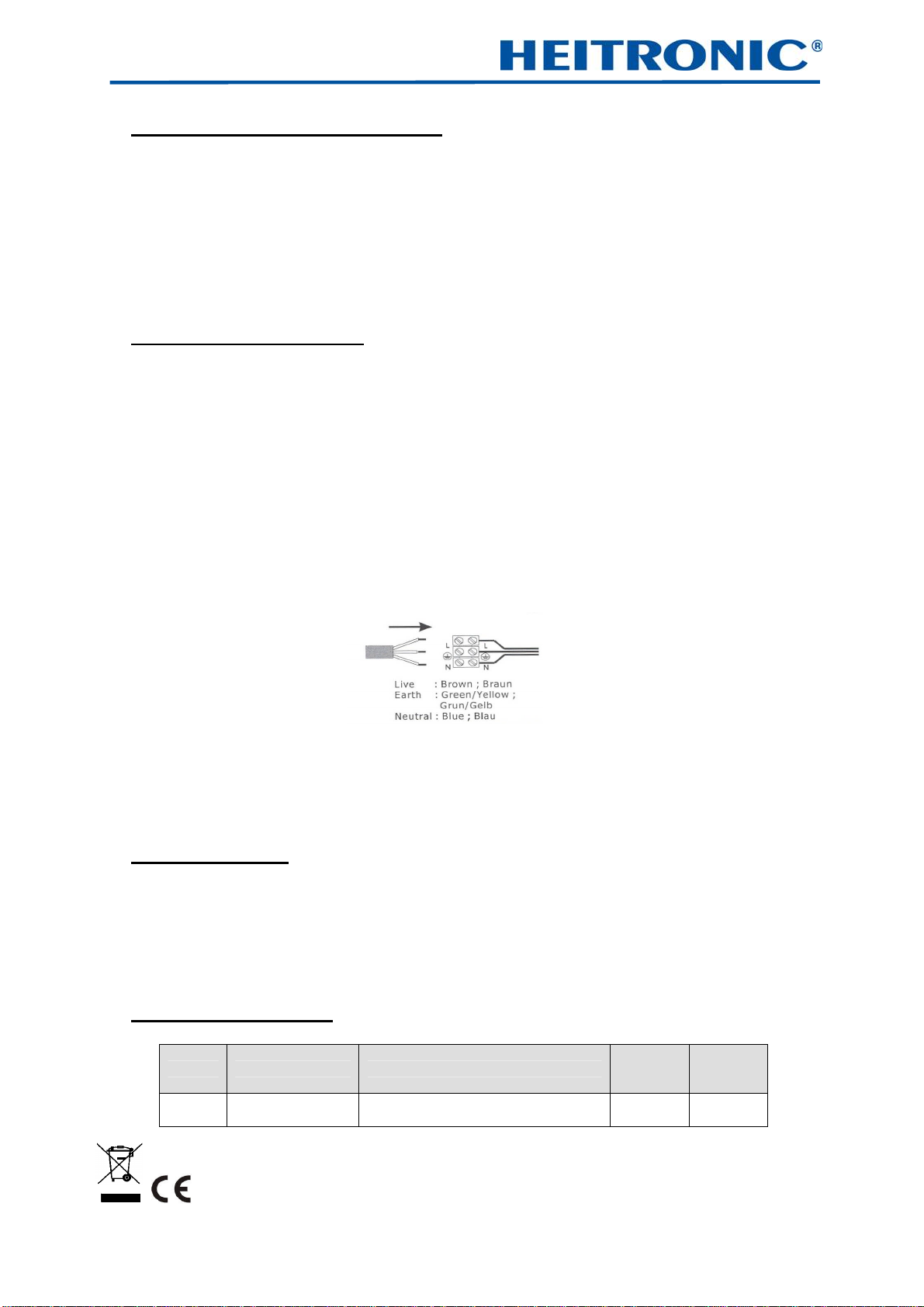

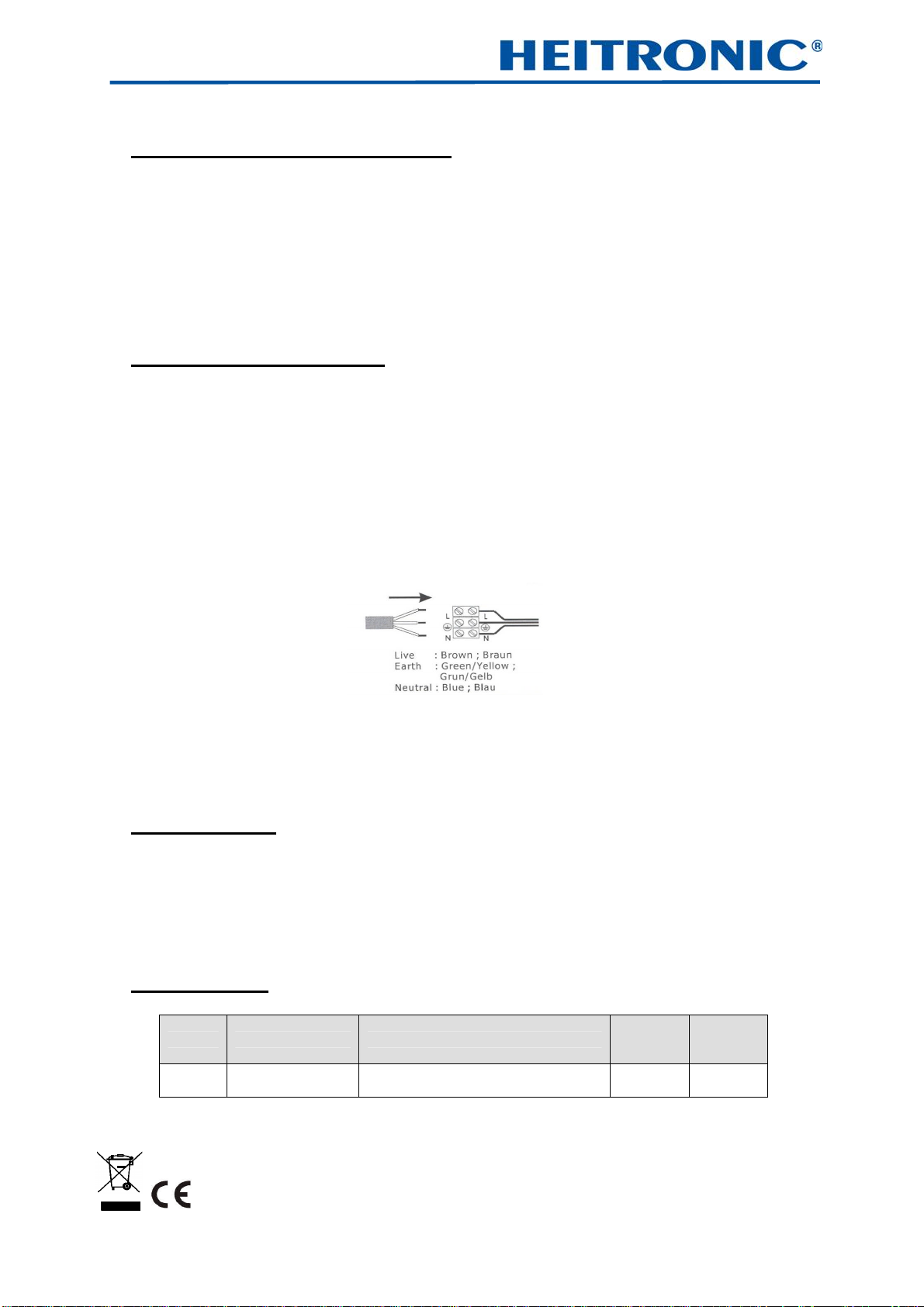

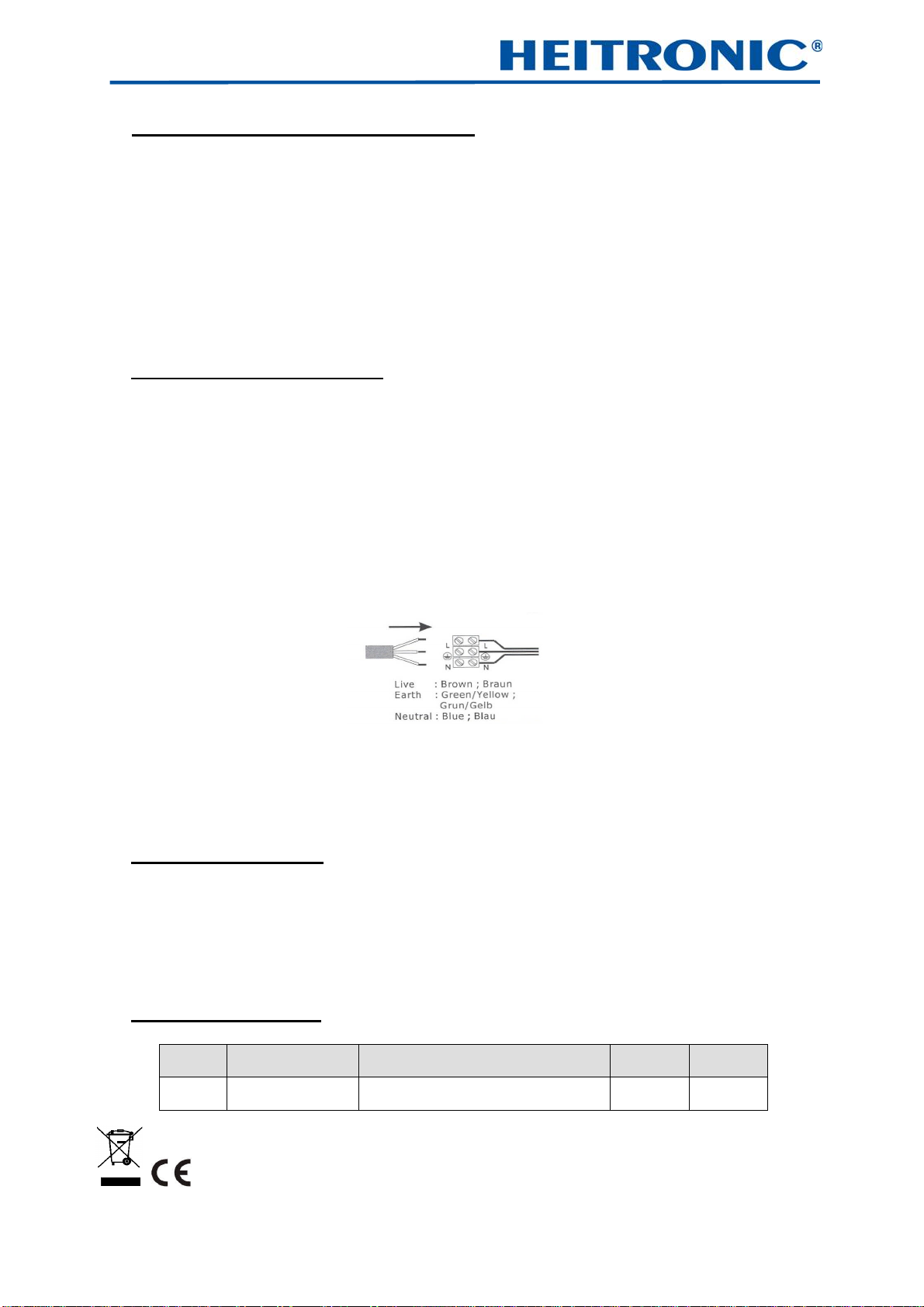

Now connect the building installation's connection lines to the screw terminals on the light. Connect the
green-yellow protective conductor first and then the other two cables. The brown (or black) cable is
generally the phase conductor - connect this to the terminal marked with "L". The blue conductor must
be connected to the terminal marked with "N".
Do not bend the cables; make sure that the cables and plugs are not subject to tension or torsional
forces. Protect all cables and insulation against possible damages.
Check proper connection once again.
Switch the building installation's fuse switch back on.
6. Faulty Function
Light does not switch on
Light switched on at the wall switch?
Check the connected lines
Sensor set correctly? (see point 8)
7. Technical Data
Article Connection LED light Protectio n
Type
Protectio
n
Class
35378 230 V ~ AC,
50 ~ 60 Hz 8W, 400lm, 3000K IP 54 I
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation Instructions Art. No. 35378 Page 3 of 4 Dated 02.11.2015

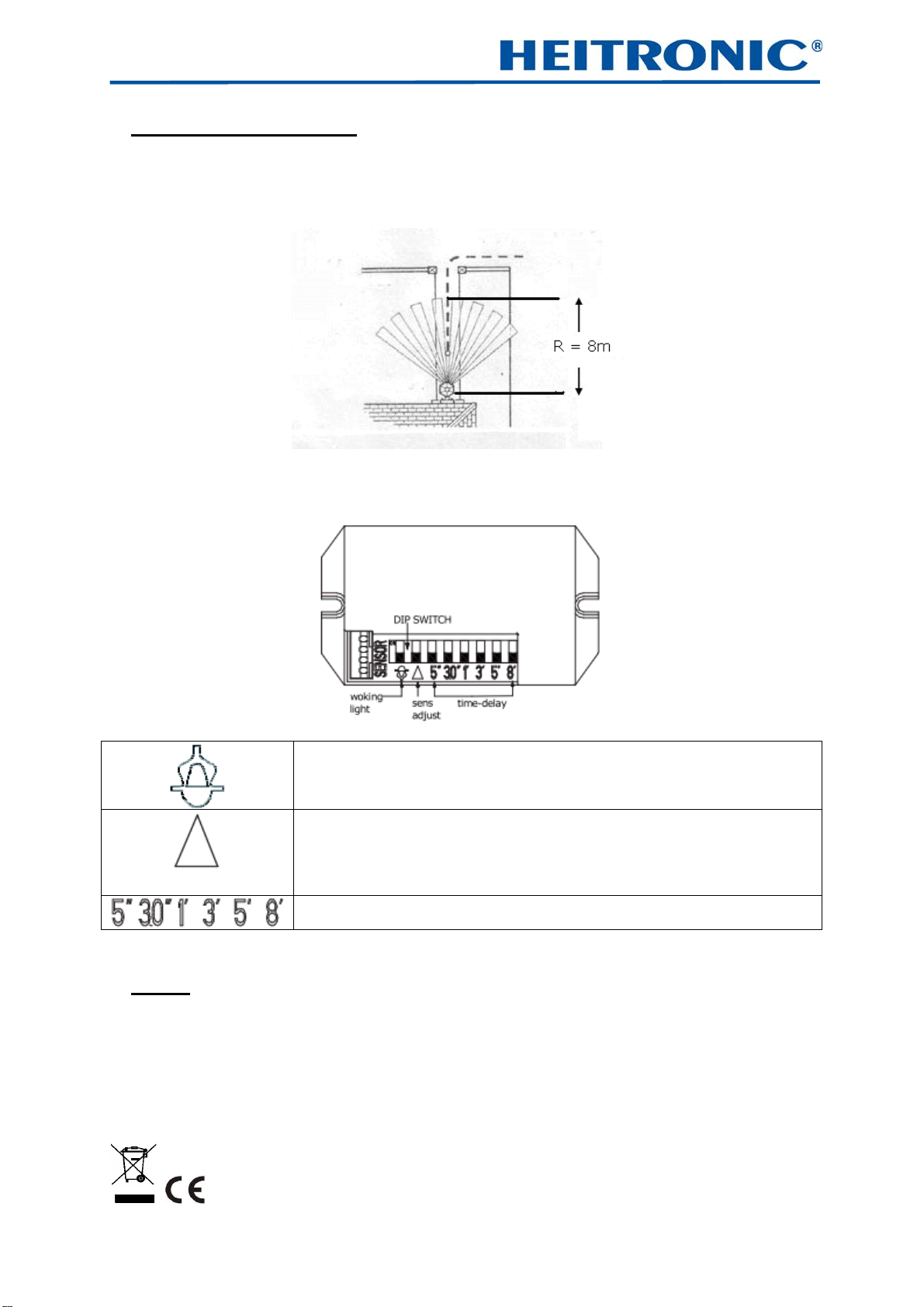

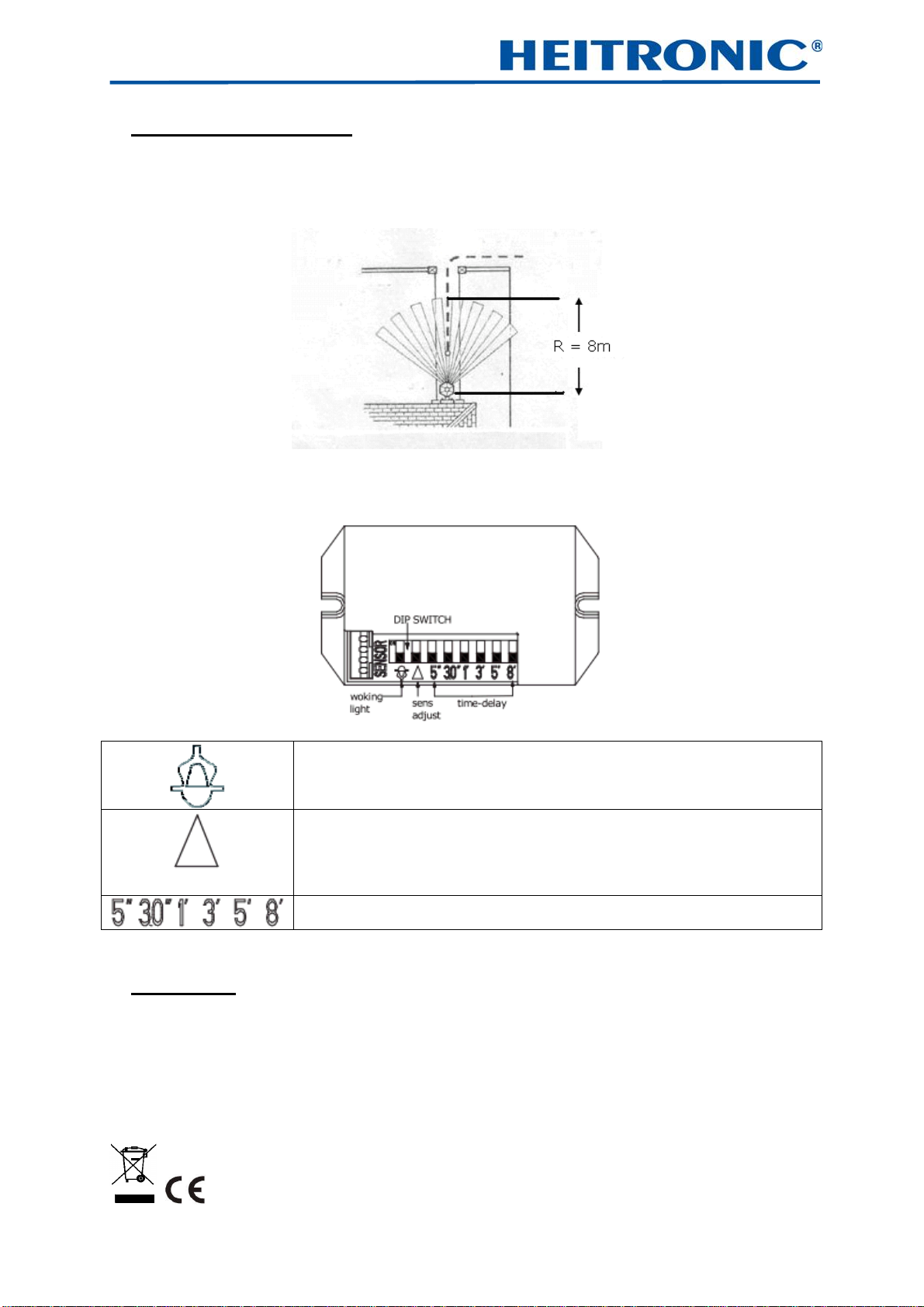

8. Setting the sensor
The sensor detects movement within a detection radius of approx. 8m / 100°. The sensor is operated
by a built-in photo cell. As soon as the light has been switched on by the sensor, the light illuminates for
a period of approx. 5 seconds to 8 minutes.
You can change the sensor function as follows by activating the integrated switch box.
If you slide this switch up, the sensor will activate the light depending on the
surrounding brightness.
If you slide it down, it will only activate the light at dusk or dark. (<10 Lux)
If you slide the switch up, the sensitivity of the sensor is reduced.
If you slide it down, it will trigger at the slightest movement.
You can choose how long the light illuminates by activating this switch. (5s,
30s, 1min, 3min, 5min, 8min)
9. Care
Disconnect the entire product from the mains first and let it cool down before cleaning or maintaining
the product.
Clean the product regularly using only a slightly moist, soft and lint-free cloth. Pay attention to any
enclosed instructions.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Installation Instructions Art. No. 35378 Page 4 of 4 Dated 02.11.2015
10. Waste disposal
Old electronic devices must be taken to public waste disposal sites and must not be put into general
household waste.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach-Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 35378 Page 1 / 4 Version 02.11.2015
F Instructions d'installation et de service
Applique murale à LED avec détecteur de mouvement
Réf. art. 35378
Le présent mode d'emploi fait exclusivement partie du produit susmentionné.
Il contient d'importantes consignes pour la mise en service et la manipulation de la lampe.
Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à
des tiers.
Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire
ultérieurement.
1. Introduction
Cher client, nous vous remercions beaucoup d'avoir choisi d'acheter notre produit.
Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques
actuelles.
La lampe respecte les exigences des directives européennes et nationales en vigueur.
Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous
conformer, en tant qu'utilisateur, au présent mode d'emploi !
2. Consignes de sécurité
En cas de dommages découlant du non-respect du présent mode d'emploi,
le droit de garantie perd toute validité !
Nous déclinons toute responsabilité en cas de dommages consécutifs !
En cas d'endommagements causés sur la lampe, la mise en service est formellement interdite.
Ne pas laisser jouer les enfants sans surveillance dans la zone des lampes ou autres appareils
électriques.
Les LED deviennent brûlantes pendant le fonctionnement. Le boîtier extérieur de la lampe devient
également brûlant. Ne touchez pas la lampe avec les mains nues pendant le fonctionnement.
Ne mettez pas la lampe au contact d'une chaleur extrême ou de flammes nues.
Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la lampe
entraînent une annulation de la garantie.
La plaque signalétique ne doit pas être retirée.
3. Utilisation conforme
La lampe est conçue pour être utilisée à l'intérieur/l'extérieur.
Ce produit ne doit servir qu'à des fins d'éclairage et :
doit uniquement être utilisé avec une tension de 230 V ~50 Hz.
doit uniquement être raccordé conformément à la classe de protection I (un),
doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer.
doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,
ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 35378 Page 2 / 4 Version 02.11.2015
4. Avant l'installation/la mise en service
La lampe doit uniquement être mise en service en dehors de son emballage.
Ôtez la lampe de l'emballage avec précaution.
Avant de mettre en service l'applique murale, assurez-vous que celle-ci n'a pas été endommagée
pendant le transport. En cas d'endommagements causés sur les pièces électriques, la lampe ne doit
pas être mise en service. Les réparations doivent exclusivement être réalisées par un électricien
professionnel.
Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque
d'étouffement !
5. Installation/mise en service
Ce produit doit exclusivement être installé par un électricien qualifié.
Avant l'installation, les conduites de raccordement côté bâtiment doivent être mises hors tension et
protégées contre toute remise en marche. À cet effet, déclenchez le disjoncteur automatique
correspondant de l'installation domestique.
Veillez à ce que la surface soit conçue pour porter le poids de la lampe de façon durable et fiable.
Maintenez le boîtier de la lampe sur la position de montage souhaitée et marquez les trous de perçage.
Pour fixer la lampe, utilisez des vis adaptées. Veillez à ce qu'aucune conduite ne soit endommagée.
Raccordez maintenant les conduites de raccordement de l'installation domestique aux bornes à vis de
la lampe. Raccordez d'abord le conducteur de protection vert-jaune, puis les autres câbles. Le câble
marron (ou noir) est généralement le conducteur de phase, raccordez-le à la borne marquée par « L ».
Le conducteur bleu doit être raccordé à la borne marquée par « N ».
Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de
traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements.
Vérifiez de nouveau le bon raccordement.
Allumez de nouveau le disjoncteur automatique de l'installation domestique.
6. Dysfonctionnements
La lampe ne s'allume pas
La lampe s'allume-t-elle au moyen de l'interrupteur mural ?
Contrôle des conduites raccordées
Le capteur est-il réglé correctement ? (voir point 8)
7. Données techniques
Article Raccordement Lampe à LED Indice de
protection Classe de protection
35378 230 V ~ AC,
50 ~ 60 Hz 8W, 400 lm, 3000 K IP 54 I
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 35378 Page 3 / 4 Version 02.11.2015
8. Réglage du capteur
Le capteur détecte les mouvements à l'intérieur d'un rayon de détection d'env. 8 m / 100°. Le capteur
est actionné par une cellule photoélectrique intégrée. Dès qu'elle a été allumée par le capteur, la
lumière reste allumée pendant une durée de 5 secondes à 8 minutes env.
En actionnant le boîtier de commutation intégré, vous pouvez modifier le mode de fonctionnement du
capteur de la façon suivante :
Relevez cet interrupteur pour que le capteur active la lampe indépendamment
de la luminosité ambiante.
Abaissez-le pour qu'il active la lampe uniquement au crépuscule et/ou dans
l'obscurité. (< 10 Lux)
Relevez l'interrupteur afin de réduire la sensibilité du capteur.
Abaissez-le afin qu'il se déclenche dès le moindre mouvement.
En activant cet interrupteur, vous pouvez déterminer la durée d'éclairage de la
lampe. (5 s, 30 s, 1 mn, 3 mn, 5 mn, 8 mn)
9. Entretien
Mettez d'abord le produit intégral hors tension et laissez-le refroidir avant d'entreprendre des tâches de
nettoyage et d'entretien sur celui-ci.
Nettoyez régulièrement le produit - uniquement avec un chiffon légèrement humidifié, moelleux et
exempt de peluches. Respectez les consignes éventuellement jointes.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 35378 Page 4 / 4 Version 02.11.2015
10. Élimination
Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés
comme des déchets ménagers.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr.: 35378 Pagina 1 van 4 Stand 02.11.2015
NL Installatie- en gebruiksaanwijzing
LED-wandverlichting met bewegingssensor
Art.-nr. 35378
Deze gebruiksaanwijzing heeft uitsluitend betrekking op bovenstaand product.
Ze bevat belangrijke informatie over de werking en het gebruik van de lamp.
Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden
doorgeeft.
Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik te bewaren.
1. Inleiding
Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.
U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard
gebouwd is.
De lamp voldoet aan de eisen van de geldende Europese en nationale richtlijnen.
Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze
gebruiksaanwijzing in acht nemen!
2. Veiligheidsaanwijzingen
Bij schade, die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt,
vervalt de aanspraak op garantie!
Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!
Bij beschadiging aan de lamp is de inbedrijfstelling strikt verboden
Laat kinderen niet zonder toezicht spelen in het bereik van de lamp en andere elektrische apparaten.
Tijdens het gebruik wordt de LED heet. Ook de buitenste lampbehuizing wordt heet. Raak de lamp
tijdens het gebruik niet met blote handen aan.
Breng de lamp niet met extreme warmte of open vuur in contact.
Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan de lamp leiden tot
verval van de garantie.
Het typeplaatje mag niet verwijderd worden.
3. Reglementair gebruik
De lamp is voor gebruik in binnen- en buitenruimtes geconstrueerd.
Dit product dient alleen voor verlichtingsdoeleinden en mag:
alleen met een spanning van 230V ~50Hz gebruikt worden.
alleen volgens beschermingsklasse I (één) aangesloten worden.
alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.
alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.
niet aan sterke mechanische belasting of sterke vervuiling blootgesteld worden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr.: 35378 Pagina 2 van 4 Stand 02.11.2015
4. Vóór de installatie/ingebruikname
De lamp mag slechts buiten de verpakking worden gebruikt.
Haal de lamp voorzichtig uit de verpakking.
Voor de ingebruikname van de lamp, zeker stellen dat deze tijdens transport niet beschadigd is. Bij
beschadiging aan de elektrische delen mag de lamp niet gebruikt worden. Reparaties mogen
uitsluitend door de elektricien worden uitgevoerd.
Verpakkingsmateriaal uit de buurt van kinderen en huisdieren houden. Verstikkingsgevaar!
5. Installatie/Ingebruikname
Dit product mag uitsluitend door een gekwalificeerde elektricien geïnstalleerd worden.
Voor de installatie moeten de aansluitkabels in het gebouw spanningsvrij zijn en gezekerd worden
tegen opnieuw onder spanning komen. Deactiveer hiervoor de desbetreffende stoppen van de
huisinstallatie.
Zorg ervoor dat de ondergrond geschikt is om het gewicht van de lamp duurzaam en betrouwbaar te
dragen.
Houdt de lampbehuizing op de gewenste montagepositie en markeer de boorgaten. Voor de
bevestiging van de lamp moeten geschikte schroeven gebruikt worden. Let erop, dat er geen leidingen
beschadigd worden.
Sluit nu de aansluitleidingen van de huisinstallatie aan de schroefklemmen van de lamp aan. Sluit
eerste de groen-gele beschermingsgeleider aan en daarna de beide andere geleiders. In de regel is de
bruine (of zwarte) kabel de fasegeleider, sluit deze aan de met "L" gekenmerkte klem aan. De blauwe
geleider moet aan de met "N"gekenmerkte klem aangesloten worden.
Kabel niet knikken; erop letten dat de kabel en stekker vrij zijn van trek- en torsiekrachten. Bescherm
alle kabels en isolaties tegen eventuele beschadigingen.
Controleer nogmaals de juiste aansluiting.
Activeer de stoppen van de huisinstallatie weer in.
6. Functiestoringen
Lamp schakelt niet in
Lamp via de wandschakelaar ingeschakeld?
Controle van de aangesloten leidingen
Sensor juist ingesteld? (zie punt 8)
7. Technische gegevens
Artikel Aansluiting LED-lamp Bescher
mings-
soort
Bescher
mings-
klasse
35378 230 V ~ AC,
50 ~ 60 Hz 8W, 400lm, 3000K IP 54 I
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr.: 35378 Pagina 3 van 4 Stand 02.11.2015
8. Instelling van de sensor
De sensor registreert bewegingen binnen een registratieradius van ca. 8m / 100°. De sensor wordt door
een ingebouwde fotocel bedreven. Zodra het licht door de sensor is ingeschakeld, brandt het licht ca. 5
seconden tot 8 minuten lang.
Door de bediening van de ingebouwde schakelkast kunt u de werking van de sensor als volgt
aanpassen:
Door de schakelaar naar boven te schuiven zal de sensor de lamp
onafhankelijk van de helderheid van het omgevingslicht activeren.
Door deze naar beneden te schuiven zal het de lamp bij schemering resp.
duisternis activeren. (<10 lux)
Door de schakelaar naar boven te schuiven zal de gevoeligheid van de sensor
verminderd worden.
Door deze naar beneden te schuiven zal het reeds bij geringste beweging
geactiveerd worden.
Door activering van deze schakelaars kunt u de lichtduur van de lamp
bepalen. (5s, 30s, 1min, 3min, 5min, 8min)
9. Onderhoud
Schakel het gehele product spanningsvrij en laat het afkoelen voor u reinigings- of
onderhoudsmaatregelen uitvoert aan het product.
Reinig het product regelmatig - alleen met een licht vochtige, zachte en pluisvrije doek. Houdt rekening
met eventueel bijgevoegde aanwijzingen.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr.: 35378 Pagina 4 van 4 Stand 02.11.2015
10. Afvalverwerking
Oude elektronische apparaten moeten worden afgevoerd worden bij een openbaar afvalverzamelpunt
en mogen niet worden verwijderd als huishoudelijk afval.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein
