Helvex H1000-TR011 User manual

Hola soy Fluxy, te
ayudaré a instalar
tu producto.
INSTALLATION GUIDE
1-07-0933-1
Hi I'm Fluxy, I'll
help you to install
your product.
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
perico teflón
plumber’s
tape
adjustable
wrench
*70 cm
(27,5")
*120 cm
(47.2")
brazo (incluido solo en el
modelo H1000-TR011)
arm (included only in the
model H1000-TR011)
cuerpo mezclador
(no incluido)
mixer valve
(not included)
Regadera de Chorro Regulable con Palanca de Control
Adjustable Jet Shower Head with Control Lever
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
H-1000
H1000-TR011
Regadera de Chorro Regulable con Palanca de
Control, Incluye Brazo y Chapetón
Adjustable Jet Shower Head with Control Lever,
Includes Arm and Flange
No. Descripción / Description
H-1000
*Recommended Dimensions
*Medidas Recomendadas
2
1
Installation Requirements
Requerimientos de Instalación /
Componentes / Components
1 Tuerca Moleteada / Knurled Nut
2 Economizador / Flow Restrictor
3 Nudo / Ball Joint
4 Inserto / Insert
5 Empaque para Nudo / Ball Joint Gasket
6 Guía para Émbolo / Guide for Piston
7 Cuerpo Regadera / Shower Body
8 Poste para Regadera / Shower Post
9 Plato / Plate
10 Tornillo / Screw
11 Rondana / Washer
12 Estopero / Stopper
13 Leva / Cam
14 Palanca / Lever
15 Tornillo / Screw
1
2
3
4
5
6
7
8
9
10
11
12
13
14
H1000-TR011
Herramientas y Materiales Recomendados / Recommended Tools and Materials
ADVERTENCIA / WARNING
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado /
This installation Guide Applies to the Product in Any Finishing
Requerimientos de Instalación
Installation Requirements
1,0 14,2 98,0
Requerimientos de Instalación
Installation Requirements
Modelo / Model
Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
6,0 85,3 588,3
Para el correcto funcionamiento de estos productos, se
recomiendan las siguientes presiones:
For the correct functioning of these products, the
recommended water pressures is:
H-1000
H1000-TR011
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product.
Wear safety glasses. For any construction, installation, alteration, extension or repair, comply with your local
building codes. The product’s illustration may vary in appearance to the actual product as result of the
continuous improvement process it is subject to.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations. This product’s functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex’s
commitment to quality, innovation and the environment.
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
Cada metro de altura
de su producto a la
base del tinaco
equivalen a (0,1 kg/cm²)
Every meter of height of
your product to the
base of the water tank
(0,1 kg/cm²) [1,42 PSI]
equivals.
phillips screwdriver
desarmador de cruz
16 17
Se recomienda que la instalación sea totalmente rígida. / It is
recommended that the installation is completely rigid.
15
18
16 Chapetón / Flange
17 Empaque / Gasket
18 Brazo / Arm
Para el modelo H1000-TR011 se incluye /
For model H1000-TR011 is including
Para el modelo / For model H-1000

2
Enrosque la regadera en el brazo . / Screw
the shower head to the arm .
3

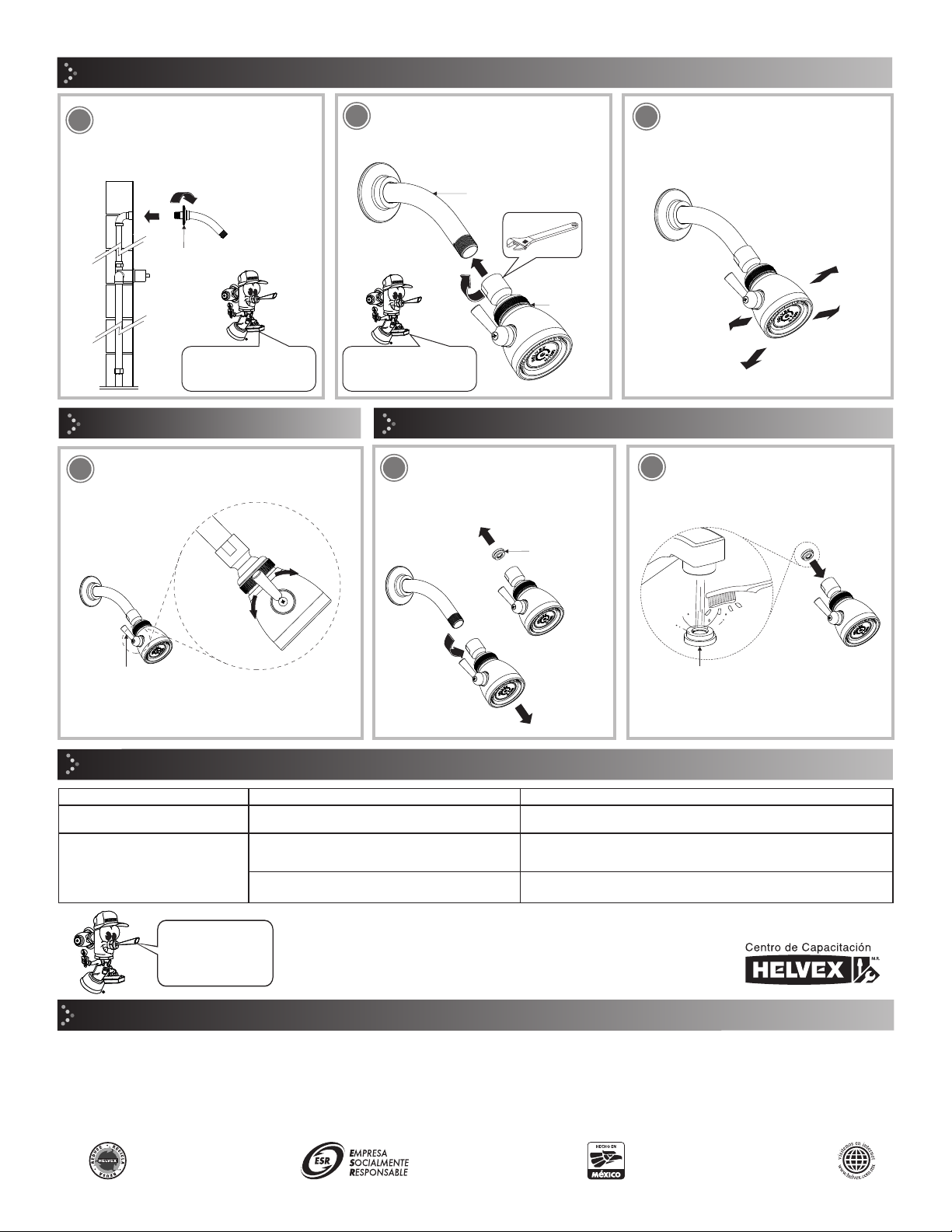

Instalación / Installation
brazo
arm
regadera
shower
Oriente el cuerpo regadera en la posición
desee. / Move the shower head in the
desired position.
4
Mantenimiento / Maintenance
economizador
flow restrictor
Limpie con agua y un cepillo suave.
Vuelva a ensamblar. / Clean with water
and a soft brush. Reassemble again.
8
Desenrosque la regadera del brazo
y retire el economizador. / Unscrew
the shower head from the arm and
remove the flow restrictor.
economizador
flow restrictor
Para aumentar o disminuir el flujo del agua, gire
la palanca. / To increase or decrease the water
flow, turn the lever.
5
palanca
lever
aumentar flujo
increase flow
disminuir flujo
decrease flow
67
Inserte el chapetón al brazo y enrosque
con la mano el brazo a la línea de
alimentación. / Insert the flange into the
arm and screw the arm by hand to the
water supply line.
Posibles Causas y Soluciones / Troubleshooting
Problema / Problem Causas / Causes Solución / Solution
No se colocó cinta teflón en las uniones. /
Did not place plumber´s tape on the threads.
Colocar cinta teflón en las uniones (Pág. 2, pasos 3 y 4). /
Place plumber´s tape on the threads (Page 2, steps 3 and 4).
Hay fuga en las conexiones. /
There are leaks in the connections.
Verifique que la presión mínima de operación sea la correcta (Pág. 1). /
Verify that the minimum operating pressure is appropiate (Page 1).
/Disminución del chorro de agua.
Water flow decrease.
La presión en la operación no es la adecuada. /
The operating pressure is not adequate.
El economizador esta obstruido. /
The flow restrictor is clogged.
Desarme la regadera y limpie el economizador
(”Mantenimiento” Pág. 2, paso 7 y 8). / Disassemble the shower and
clean the flow restrictor (”Maintenance” Page 2, step 7 and 8).
La palanca no hace sello hermético, solo disminuye o aumenta
el flujo. / The lever does not make hermetic seal, only decreases
or increases the flow.
Colocar teflón en las
conexiones roscadas. /
Apply plumber’s tape around
the threaded connections.
chapetón
flange
Enter our free
training courses.
Participa en nuestros
cursos gratuitos
de capacitación.
Recomendaciones de Limpieza / Cleaning Recommendations
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishings, shiny and in perfect conditions:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finishings.
4. It is recommended to clean your device daily
Visit our websites www.helvex.com.mx for México and www.helvex.com
for the international market
In Guadalajara:
Contact:
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
81 83 33 57 67
81 83 33 61 78
Operación / Operation
El brazo solo es incluido en el modelo /
The arm is only included in model
H1000-TR011
Colocar teflón en las
conexiones roscadas. /
Apply plumber’s tape around
the threaded connections.
