Helvex Kubica H-3006 User manual

Hola soy Fluxy, te
ayudaré a instalar
tu producto.

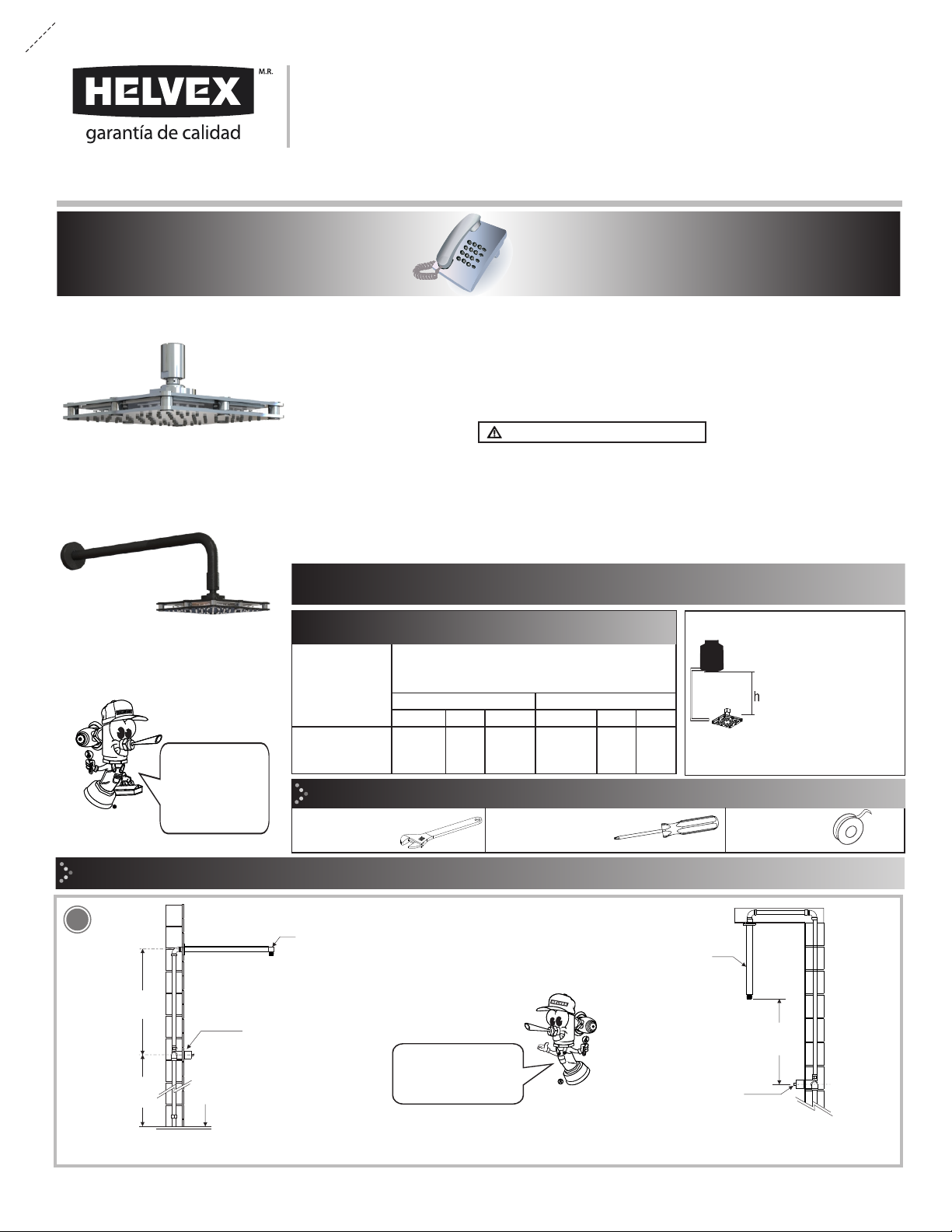

Requerimientos de Instalación a Pared o Techo / Installation Requirements to Wall or Ceiling
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Hi I'm Fluxy, I'll
help you to install
your product.
1a
1-07-0638-5
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
To reduce the risk of injury or property damage, read all instructions before installing the product. Please
remember to use safety glasses. In construction, installation, alteration, extension and repair, the rules of
constructions must be applied. As result of continuous improvement, the illustration product may change in
appearance.
ADVERTENCIA / WARNING
Esta guía de instalación aplica al producto en cualquier acabado. / This installation
guide applies to the product in any finish.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
Requerimientos de Instalación
Installation Requirements
H-3006
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
Para el correcto funcionamiento de éstos productos, se
recomiendan las siguientes presiones:
For the correct operation of these products, the following
pressures are recommended:
H3006-6 1,0 14,2 98,06 6,0 85,3 588,3
Herramienta Requerida
perico desarmador plano teflón
/ Required Tools
screwdriver plumber tape
adjustable wrench
Brazo y Chapetón para Pared
Arm and Flange for Wall
Brazo y Chapetón para Techo
Arm and Flange for Ceiling
*70 cm
(27,5”)
brazos recomendados
(no incluido)
arms recommended
(not included)
Mod. TR-038
cuerpo mezclador
(no incluido)
mixer body
(not included)
Se recomienda que la
instalación sea totalmente
rígida. / It is recommended
that the installation is
completely rigid.
*70 cm
(27,5")
*120 cm
(47,2")
cuerpo mezclador
(no incluido)
mixer body (not
included)
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
*Recommended Dimensions
*Medidas Recomendadas
brazo recomendado
(no incluido)
arm recommended
(not included)
Mod. TR-036
H-3006
Kúbica®
con Brazo y Chapetón / with Arm and Flange
H3006-6
H-3006-S
Regadera de Chorro Fijo con , Tecnología Aireavex
Sistema Anticalcáreo, Plato Ancho de 6”
6" Rain Shower Head with Aireavex Technology
and Anti-limescale System
H3006-TR035-EB
H-3006-S
Satín / Satin
6 lpm / 1,5 gpm
Cromo / Chrome
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31 (52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
H3006-TR035-EB
Ébano / Matte Black
H3006-TR035-EB
H-3006 H-3006-S H3006-6
H-3006, H3006-6,H-3006-S
Para los modelos / For the models

Componentes del Producto / Product Components
Instalación de Regadera sin Brazo
/ Installation of Shower Head without Arm
1 Economizador 9,5 lpm /2,5 gpm Flow Restrictor
1,5 gpm Flow Restrictor (H3006-6) 2 Economizador 6 lpm /
/ Ball Joint 3 Nudo
/ Ball Joint Gasket4 Empaque Nudo
/ Screw5 Tornillo
/ Shell6 Casquillo
/ Top Cover7 Tapa Superior
/ Gasket8 Empaque
/ Insert9 Inserto
/ Connector10 Junta
/ Diffuser11 Difusor
/ Anti-limescale mat12 Tapete Anticalcáreo
/ Bushing13 Buje
/ Lower Cover14 Tapa Inferior
/ Clamping Bushing15 Buje de Sujeción
No. Descripción / Description
Para los modelos / For the models
H-3006, H3006-6, H-3006-S.
Enrosque la regadera al conector (no incluido). / Screw the shower head to the connector (not incuded).
Nota: Para el correcto funcionamiento del Sistema de Aireación, el plato de la regadera debe de colocarse totalmente horizontal y no inclinado.
Note: For proper operation of the Aeration System, the shower head should be placed completely horizontal, not tilted.
regadera
shower head
Colocar teflón en las
uniones roscadas.
Place plumber tape
threaded joints.
3
2
1
5
4
3
6
7
89
10
11
12
13
14 15
H-3006
H3006-6
H-3006-S
*70 cm
(27,5")
*120 cm
(47.2")
cuerpo mezclador (no incluido)
mixer body (not included)
NPT
FFL
(Nivel de Piso Terminado)
(Finished Floor Level)
Mod.
H3006-TR035-EB
1b Para el modelo. / For the model.
H3006-TR035-EB
1 Brazo de Regadera / Shower Arm
1,5 gpm Flow Restrictor 2 Economizador 6 lpm /
/ Ball Joint 3 Nudo con Sistema Aireado
/ Ball Joint Gasket4 Empaque Nudo
/ Screw5 Tornillo
/ Shell6 Casquillo
/ Top Cover7 Tapa Superior
/ Gasket8 Empaque
/ Insert9 Inserto
/ Connector10 Junta
/ Diffuser11 Difusor
/ Anti-limescale Mat12 Tapete Anticalcáreo
/ Bushing 13 Buje
/ Lower Cover14 Tapa Inferior
/ Clamping Bushing15 Buje de Sujeción
/ Gasket16 Empaque
/ Flange17 Chapetón
No. Descripción / Description
H3006-TR035-EB
2a
15
14
13
12
11
10
9
8
7
5
64
3
2
1
16
17
2b
42,8 cm
(16,8")
2

3
Mantenimiento / Maintenance
6Esta regadera es de Libre Mantenimiento, sólo elimine la acumulación de sales tocando el anticalcáreo con el dedo. /
This shower head is Maintenance-Free, just remove the limescale build-up by touching the anti-limescale with your finger.
Nota: Limpie tantas veces como sea necesario para evitar la restricción de flujo causada por partículas minerales o acumulación de sarro, dependiendo del grado de
dureza del agua en cada región, lo que provoca que el flujo de agua disminuya o sea nulo en algún momento.
Note: Clean as often as necessary in order to avoid flow restriction caused by mineral particles or limescale build-up, depending on the water hardness degree of every
region, which causes a water flow decrease -or even null- at some point.
Para modelo H3006-TR035-EB. / For model H3006-TR035-EB.
Inserte el chapetón con el empaque al brazo y enrosque el brazo a la alimentación deslizando el chapetón hasta topar con pared, posteriormente
enrosque la regadera en el brazo. / Insert the flange with the gasket into the arm and screw the arm into the supply line by sliding the flange all the
way to the wall, then screw the shower to the arm.
4
Nota: El plato de la regadera debe de colocarse totalmente horizontal y no inclinado.
Note: The shower plate should be placed completely horizontal and not tilted.
Coloque teflón en las conexiones
roscadas. / Apply plumber’s tape around
the threaded connections.
½” - 14 NPT
línea de alimentación
supply line
/ Operation
Operación
Oriente la regadera en la posición que desee manteniendo siempre al plato en un plano horizontal. /
Move the shower head to the desired position while always keeping the plate in a horizontal plane.
5
/ Installation of Shower Head with Arm
Instalación de Regadera con Brazo
Nota: Esta regadera es de Libre de Mantenimiento.
Note: This shower head is Maintenance-Free.
anticalcáreo
anti-limescale
incrustaciones calcáreas
limescale deposits

4
Posibles Causas y Soluciones / Troubleshooting
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey:
En Guadalajara:
01 55 53 33 94 00
Ext. 5804, 5805 y 5806 (0133) 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
(0181) 83 33 57 67
(0181) 83 33 61 78
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Problema / Problem Causas / Causes Solución / Solutions
No se colocó cinta teflón en las uniones. /
Did not place plumber´s tape on the threads.
Colocar cinta teflón en las uniones roscadas (paso 3 y 4). /
Place plumber sape on the threads connections (step 3 and 4).
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Verifique que la presión mínima de operación sea la correcta (Pag. 1). /
Verify that the minimum operating preasure is correct (Page 1).
Disminución del chorro
de agua. / Water flow
decreased.
La presión en la instalación no es la adecuada.
/ The operating pressure is not adequate.
Advertencia: Para garantizar el producto y su buen desempeño no debe desarmarse ni retirar el economizador, el incumplimiento de cualquiera
de las condiciones antes mencionadas inhabilita la garantía del mismo. / Warning: In order to guarantee the product and its good performance, the
flow restrictor must not be disarmed or removed, failure to comply with any of the aforementioned conditions disables the guarantee of the product.
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
