Helvex TH-064-EB User manual

Hola soy Fluxy, te
ayudaré a instalar
tu producto.
1-02-1966-4
Hi I'm Fluxy, I'll
help you to install
your product.
1
TH-064
TH-065

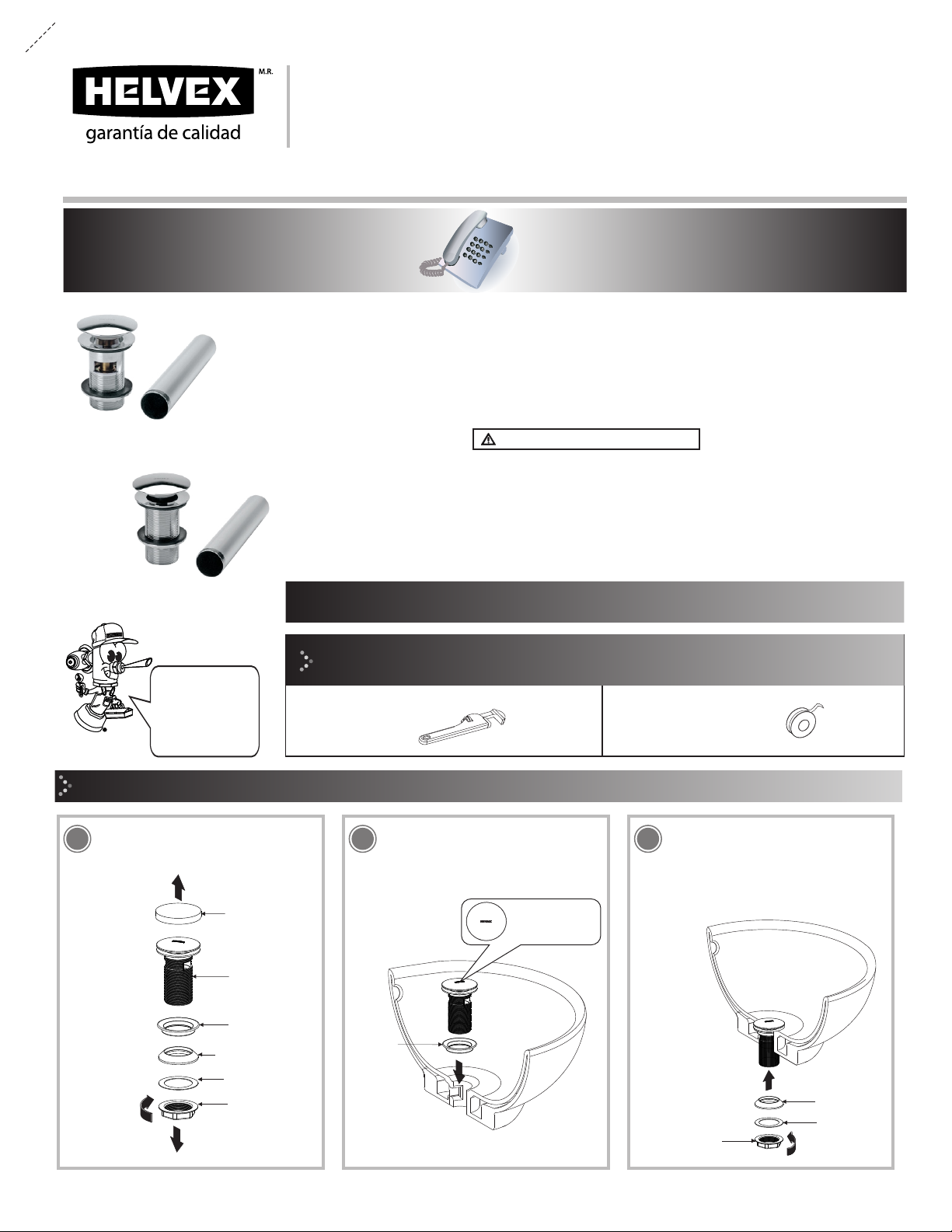

Instalación para Lavabo con Rebosadero / Installation for Sink with Overflow
protector
protector
2Coloque el empaque e inserte la
contra. / Place the gasket and insert the
drain.
empaque
gasket
3
empaque
cónico
tapered gasket
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
TH-064
TH-065
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
ADVERTENCIA / WARNING
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliably will exceed your highest expectations -This product's functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, thus reflecting Helvex's
commitment to quality, innovation and the environment.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
This Installation Guide Applies to the Product in any Finishing .
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
To reduce the risk of injury or property damage, please read all instructions before installing the product. Wear
safety glasses. For any construction, installation, alteration, estension or repair, comply to your local building
codes. The product illustration may vary in appearance to the actual product, as result of the continuous
improvement process it is subject to.
Contra de Push para Lavabo con Rebosadero
Push Drain Sink with Overflow
contra de
push
push drain
tuerca
nut
empaque
gasket
rondana
washer
empaque cónico
tapered gasket
tuerca
nut
rondana
washer
Contra de Push para Lavabo sin Rebosadero
Push Drain Sink without Overflow
Desarme la contra. / Disassemble the
drain.
Inserte el empaque cónico y la rondana.
Enrosque la tuerca y apriete firmemente
para fijar y evitar filtraciones. / Insert the
tapered gasket and the washer. Screw
the nut and tighten tightly to fix and
avoid leakage.
Alinear la insignia
con el lavabo.
Align the logo with
the sink.
llave inglesa teflón
adjustable wrench plumber´s
tape
Herramienta y Materiales Recomendados /
Recommended Tools and Materials
TH-064-EB
Cromo / Chrome
Ébano / Matte Black
TH-065-EB
Cromo / Chrome
Ébano / Matte Black
TH-064-EB
TH-065-EB

2
4
5
Operacion / Operation
Presione el sistema push de la contra para cerrar la contra y
vuelva a presionar para abrirla. / Push the pop-up stopper to close
and again to open.
sistema push
pop-up stopper
Colocar teflón en
las uniones
Place plumber´s tape
around threaded joints.
tubo unión
céspol (incluido)
tailpiece (included)
céspol
(no incluido)
p-trap
(not included)
Modelo TV-016 ó TV-017
Model TV-016 or TV-017
Posibles Causas y Soluciones / Troubleshooting
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Enrosque el tubo unión céspol (incluido) e instale el céspol
(no incluido). Screw the tailpiece (included) and install the
p-trap (not included).
No se colocó el empaque. / The gasket is not placed.
Problema / Problem Causas / Causes Soluciones / Solutions
Hay fuga en las conexiones.
/ There are leaks in the
connections.
Apriete firmemente las conexiones (pasos 3 y 4).
/ Thigten the connections (steps 3 y 4).
No sella la contra.
/The drain does not seal
Coloque el empaque de la contra superior e inferior y apriete
firmemente (pasos 2 y 3). / Place gaskets drain and
tighten firmly (steps 2 and 3).
Posiblemente no estén firmemente apretadas.
/ Possibly are not tight.
