Hess FARO User manual

1
Gebrauchsanleitung
Installation and Operating Instructions
Mode d‘emploi
Manual de instrucciones
Istruzioni d’uso
2017/07/A
FARO
FARO Q
FARO NQ
FARO UE

2
Die Leuchte darf nur mit kompletter
Schutzabdeckung betrieben werden.
Only operate this luminaire when it is
in a closed state, i.e. with closed cover.
L‘éclairage ne doit être utilisé qu‘avec
l‘intégralité du recouvrement de protection.
La luminaria debe funcionar única-
mente con las cubiertas de protección al
completo.
L’apparecchio di illuminazione può
essere utilizzato solo con le coperture di
sicurezza complete.
!
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Leuchten mit diesem Zeichen sind
für den Betrieb mit Lampen mit externem
Zündgerät eingerichtet (HSE-E 50W und HSE-
E 70 W). Diese dürfen nicht mit Lampen mit
internem Zündgerät betrieben werden.
Luminaires with this marking are only
for operation with external ignitors (HSE-E
50 W and HSE-E 70 W). Operation of these
luminaires with internal ingitors is prohib-
ited.
Les luminaires portant ce symbole
sont conçus pour le fonctionnement avec
des lampes munies d’un amorceur externe
(HSE-E 50 W et HSE-E 70 W). Attention : Ces
luminaires ne sont pas conçus pour le fonc-
tionnement avec des lampes munies d’un
amorceur interne.
Las luminarias con este indicativo
están preparadas para ser usadas con un
cebador externo (HSE-E 50W y HSE-E 70 W).
Dichas luminarias no deben utilizarse con
lámparas con cebador interno.
Gli apparecchi provvisti di questo
simbolo sono equipaggiati per l’impie-
go con lampade provviste di accenditore
esterno(HSE-E 50W e HSE-E 70 W). Questi
apparecchi non vanno utilizzati con lampade
provviste di accenditore interno.
Es dürfen nur die vom
Leuchtenhersteller vorgeschriebenen
Ersatzteile eingesetzt werden. Die
Vorschriften der Lampenhersteller sind zu
beachten.
Only replacement parts specified by
the lighting fixture manufacturer may be
used. In addition, the lamp manufacturer’s
instructions must be followed.
Seules les pièces de rechange prévues
par le fabricant des luminaires doivent être
utilisées. Observez les consignes du fabri-
cant des luminaires.
Se deben utilizar únicamente las
lámparas y repuestos definidos por el fabri-
cante. Deben observarse las indicaciones
del fabricante.
Possono essere utilizzati solo i ricambi
prescritti dal costruttore dell’apparecchio.
Attenersi alle norme del costruttore della
lampada.
Fremdmasten müssen gemäß DIN EN
40 zertifiziert sein.
All poles provided by others must be
certified in compliance with DIN EN 40.
Les mâts provenant de tiers doivent
être certifiés selon DIN EN 40.
Los postes ajenos a Hess deben
estar homologados según DIN EN 40.
FI pali di altri costruttori devono
essere omologati secondo DIN EN 40.
Montage- und Wartungsarbeiten sind
nur mit Originalteilen durchzuführen. Für die
Installation und den Betrieb sind die nati-
onalen und internationalen Vorschriften zu
beachten. Werden nachträglich Änderungen
an Leuchten, Ausleger oder Masten vorge-
nommen, so gilt derjenige als Hersteller, der
diese Änderungen vornimmt. Hess Form +
Licht übernimmt keine Haftung für Schäden,
die durch unsachgemäßen Einsatz entstehen.
Montage nur durch Fachpersonal.
Only use original parts for maintenance
or in the installation of this luminaire. National
and international regulations and laws apply
to the installation and operation of this light-
ing fixture. If modifications are made to the
luminaire, bracket arm or pole, the person
who made the modifications shall be consid-
ered the manufacturer thereafter. Hess Form +
Licht does not accept the liability for damages
occurring through improper actions. Only
qualified persons are permitted to install and
assemble products obtained from Hess Form +
Licht.
Tous travaux de montage et d‘entretien
ne doivent être effectués qu‘avec des pièces
d’origine. Observez les consignes de sécurité
électriques nationales et internationales lors
de l’installation et lors du fonctionnement. En
cas de modifications ultérieurement apportées
aux luminaires, aux consoles ou aux mâts, la
personne responsable de ces modifications
est considérée comme le fabricant. Hess Form
+ Licht n’assume aucune responsabilité pour
les dommages résultant d’une utilisation non
conforme. Le montage ne doit être effectué
que par des spécialistes.
Utilizar exclusivamente piezas origi-
nales para trabajos de montaje y manteni-
miento. Durante la instalación y el funcio-
namiento deben observarse las normativas
nacionales e internacionales aplicables. En
caso de modificaciones ulteriores en lumina-
rias/postes, se considerará como fabricante
quienquiera que haya efectuado dichas modi-
ficaciones. Hess Form + Licht declina cualquier
responsabilidad sobre daños por uso indebi-
do. Montaje únicamente por personal técnico
cualificado.
Per gli interventi di montaggio e di
manutenzione vanno utilizzati esclusiva-
mente pezzi originali. Per l’installazione e il
funzionamento attenersi alle norme nazionali
e internazionali. Se in un secondo tempo ven-
gono apportate modifiche agli apparecchi, agli
sbracci o ai pali, viene considerato costruttore
chi ha effettuato le modifiche. Hess Form +
Licht non risponde in alcun modo di danni
causati da un impiego non corretto. Il montag-
gio va effettuato solo da personale esperto.

3
Lieferumfang
Included in Luminaire Purchase
Pièces fournies
Programa de entrega
Volume di consegna
FARO A B C D E
mm mm mm ø mm ø mm
10.08511.4000 4000 800 790 168,3 95
10.08501.5000 5000 1000 1030 177,8 114,3
10.08521.8000 8000 1500 1750 273 139,7
• A •
• B
• • E
• C •
FARO Q A B C D E
mm mm mm mm ø mm
10.09101.4000 4000 800 790 160 160
10.09111.5000 5000 1000 1030 160 160
10.09121.8000 8000 1500 1750 250 250
• • D
• C •
• A •
• • E
• • D
• B

4
Lieferumfang
Included in Luminaire Purchase
Pièces fournies
Programa de entrega
Volume di consegna
FARO NQ A B C D E
mm mm mm mm ø mm
10.09301.4000 4000 800 790 120 133
10.09311.5000 5000 1000 1030 120 133
10.09321.8000 8000 1200 1750 180 168,3
• A •
• B
• • E
• C •
FARO UE A B C
mm mm mm
10.18500.0 790 802 170
• • D
• B • •
C
• A •

5
1.a
1
3
2
1
1
3
3
1.b
5.

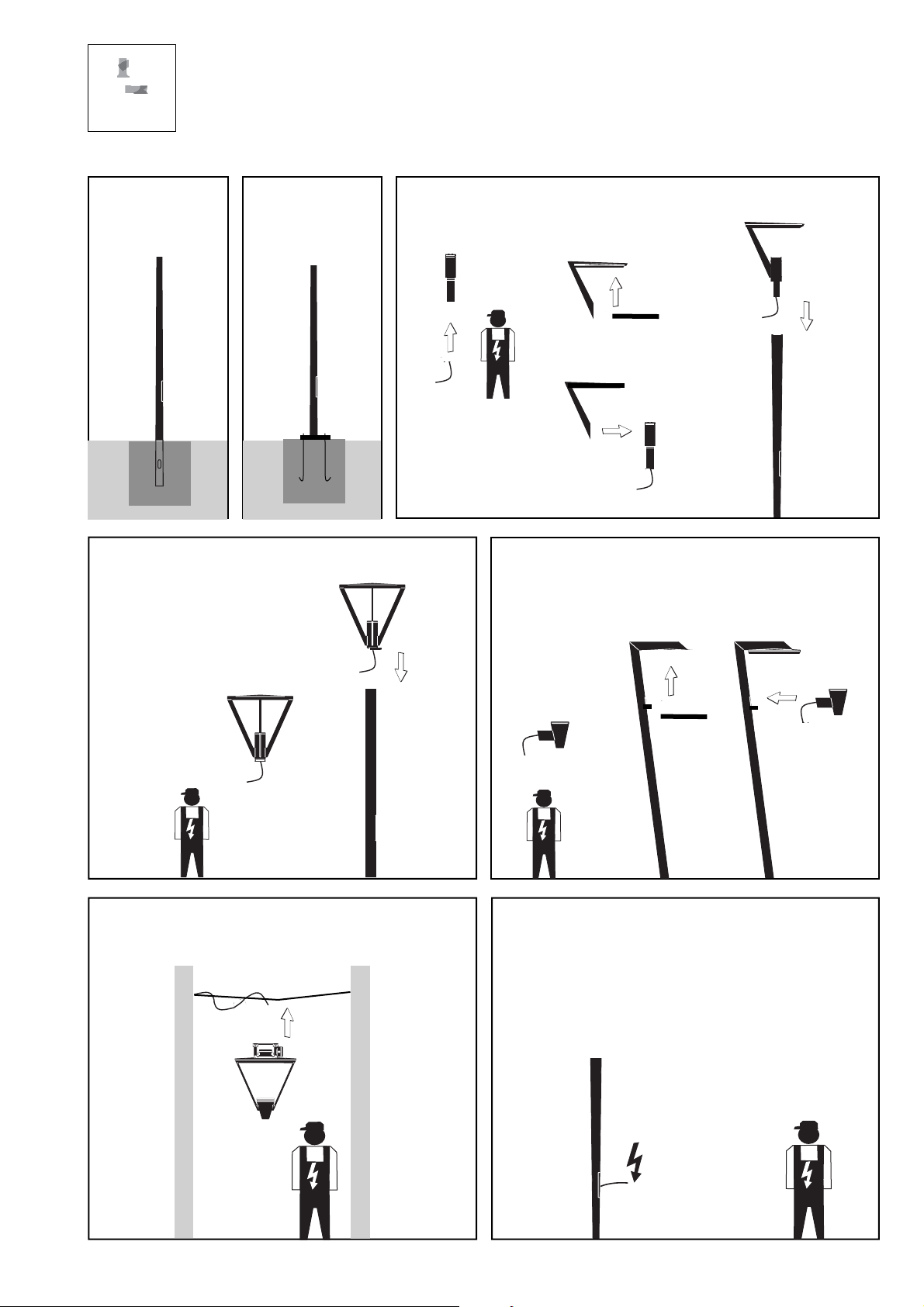

Empfohlene Montagefolge
Recommended Installation Procedure
Déroulement de montage recommandé
Secuencia de montaje recomendada
Sequenza di montaggio consigliata
3.
B
A
4.
B
A
2.
A B
C
D
6.
A
B C

6
1. Mast aufstellen / Wandarm montieren
Putting Up the Pole / Mounting the Bracket
Ériger le mât / Monter la console
Montaje del poste/ Montaje del brazo mural
Montaggio del palo / Montaggio dello sbraccio
1.a
• A >> • •
• B
• 500 mm
1.b
• A >> • •
• 500 mm
A B
mm mm
10.08511.4000 4000 800 Q400/15
10.08501.5000 5000 1000 Q400/20
10.08521.8000 8000 1500 Q500/30
10.09301.4000 4000 800 Q400/20
10.09311.5000 5000 1000 Q400/20
10.09321.8000 8000 1200 Q500/40
27
47
300
400
47
400
500
27
10.08511.4000 10.08521.8000 10.09301.4000
10.08501.5000 10.09311.5000
125
122
27
47
300
400

7
Typ A C D Artikel-Nr. mm mm ø mm kg m²
FARO 4000 790 168,3 10.08511.4000 ca. 121,5 0,35
5000 1030 177,8 10.08501.5000 ca. 161,5 0,35
8000 1500 273 10.08521.8000 ca. 442
Typ A C D Artikel-Nr. mm mm mm kg m²
FARO UE — 170 790 10.00921.4000 25 0,15
Gewichte / Windangriffsflächen
Weight / Wind Catching Surface
Poids / Surface de résistance au vent
Pesos / Superficie expuesta al viento
Pesi / Superficie di resistenza al vento

8
2.
2.1
2.2

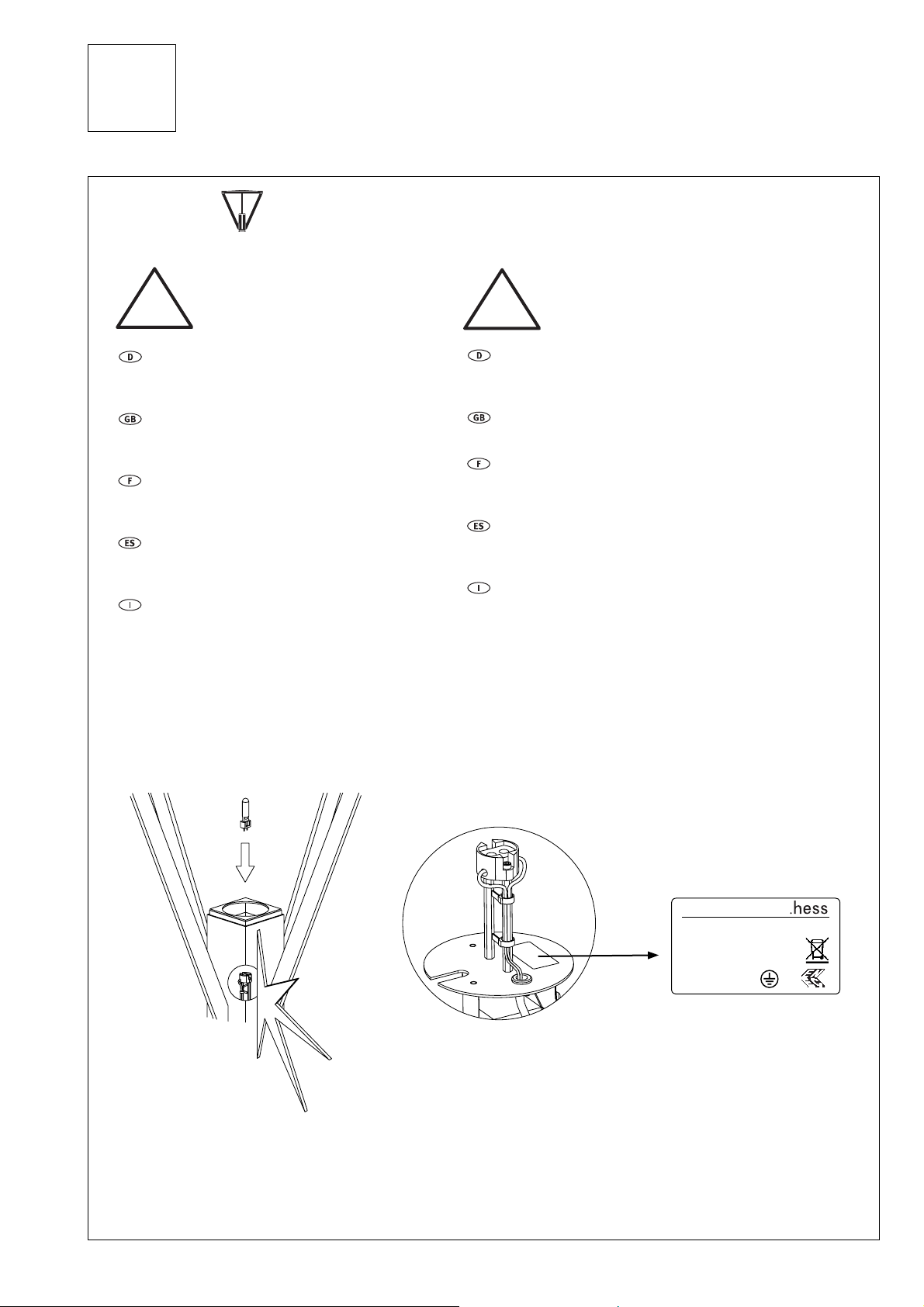

Elektrische Verdrahtung
Wiring
Câblage électrique
Cableado eléctrico
Cablaggio elettrico
8 mm
20 mm
min. H05 RN-F 3G0,75²
max. H05 RN-F 3G1,75² L1 N
braun grün/gelb blau
brown green/yellow blue
brun vert/jaune bleu
marrón amar./verde azul
marrone verde/giallo blu
Schutzklasse I
Protection rating I
Classe électrique I
Clase de protección I
Classe di Isolamento I
braun schwarz blau
brown black blue
brun noir bleu
marrón negro azul
marrone nero blu
L1 N
Schutzklasse II
Protection rating II
Classe électrique II
Clase de protección II
Classe di Isolamento II
min. H05 RN-F 2X0,75²
max. H05 RN-F 2X1,75²
AB

9
2.
2.4
A
2.3
B
FARO 1680
Montage
Mounting
Montage
Montaje
Montaggio

10

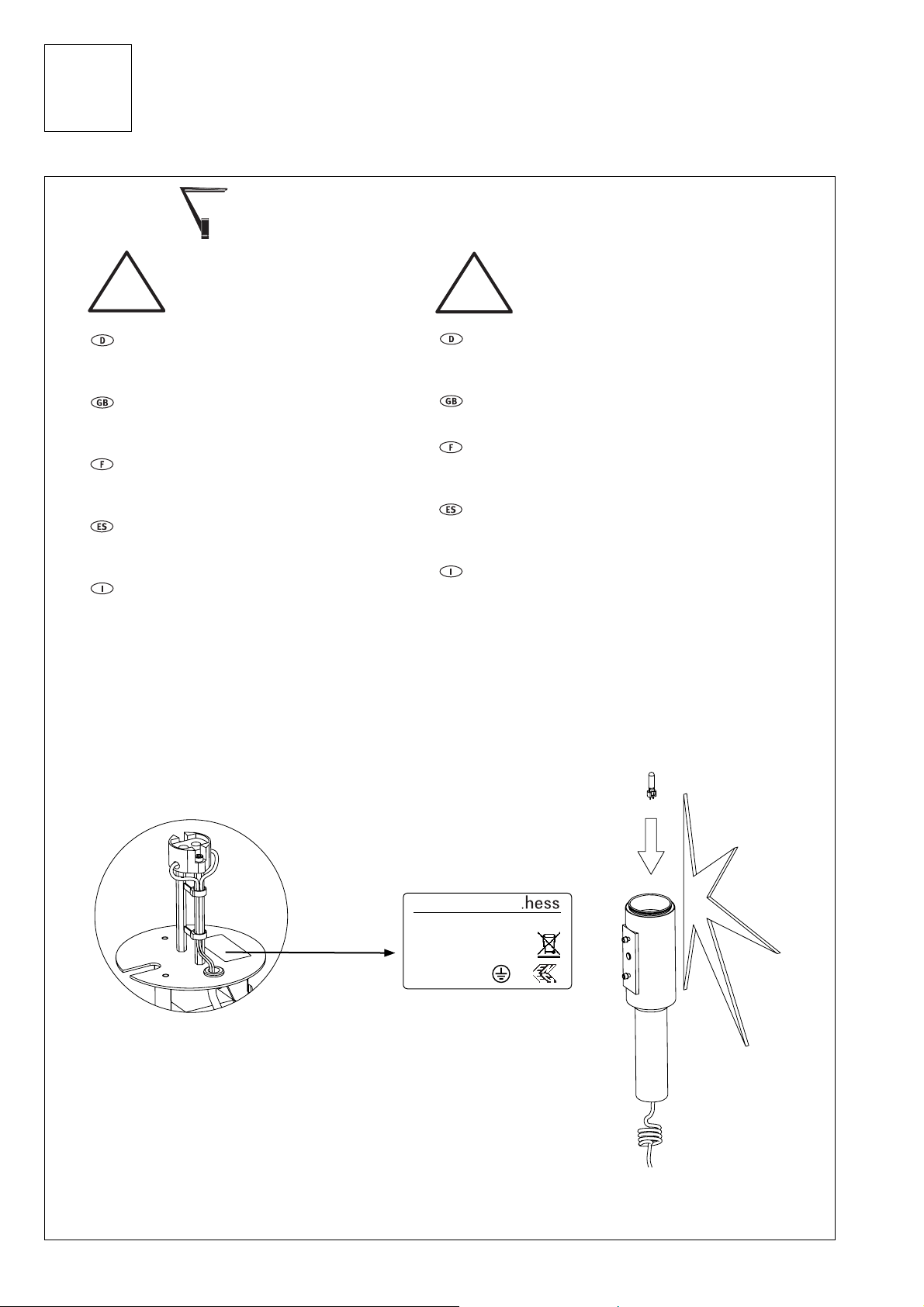

2. Elektrische Verdrahtung
Wiring
Câblage électrique
Cableado eléctrico
Cablaggio elettrico
2.5
VORSICHT: Zerstörungsgefahr. Nur
Lampentyp und Lampenleistung gemäß Typenschild
verwenden.
CAUTION: Only operate with the lamp type
and wattage specified on the type identification
plate, otherwise damage may occur.
ATTENTION: Risque de destruction. N‘utilisez
que le type et la puissance de lampe indiqués sur
l‘étiquette de référence.
PRECAUCIÓN: Peligro de destrucción. Utilizar
únicamente tipos y potencias de lámparas de acu-
erdo con la placa de características.
ATTENZIONE: Pericolo di distruzione. Usare
solo lampade e potenza della lampada come indi-
cato sulla targhetta del prodotto.
WARNUNG: Lampen stehen unter Druck und kön-
nen zerbrechen. Verletzungsgefahr durch Glassplitter.
Schutzkleidung tragen.
WARNING: Danger of broken glass. Lamps are under
pressure and can burst. Wear protective clothing.
ATTENTION: Les lampes peuvent se casser ; elles
sont sous pression. Risque de blessure par les éclats de
verre. Porter les vêtements de protection prescrits.
ATENCIÓN: Las lámparas están presurizadas y pue-
den estallar. Peligro de lesiones por fragmentos de cri-
stal. Llevar la indumentaria de protección reglamentaria.
ATTENZIONE: Le lampade possono rompersi perché
sono sottoposte a pressione. Sussiste il rischio di ferite
dovute a schegge di vetro. Indossare gli abiti di protezio-
ne prescritti.
!!
Faro Nr. 0.094.04.132
Seriennummer: T002078059
Leistung: 1x HIT 150W
Spannung: 230V ~50Hz
Schutzklasse: 1
IP: 54 10

11

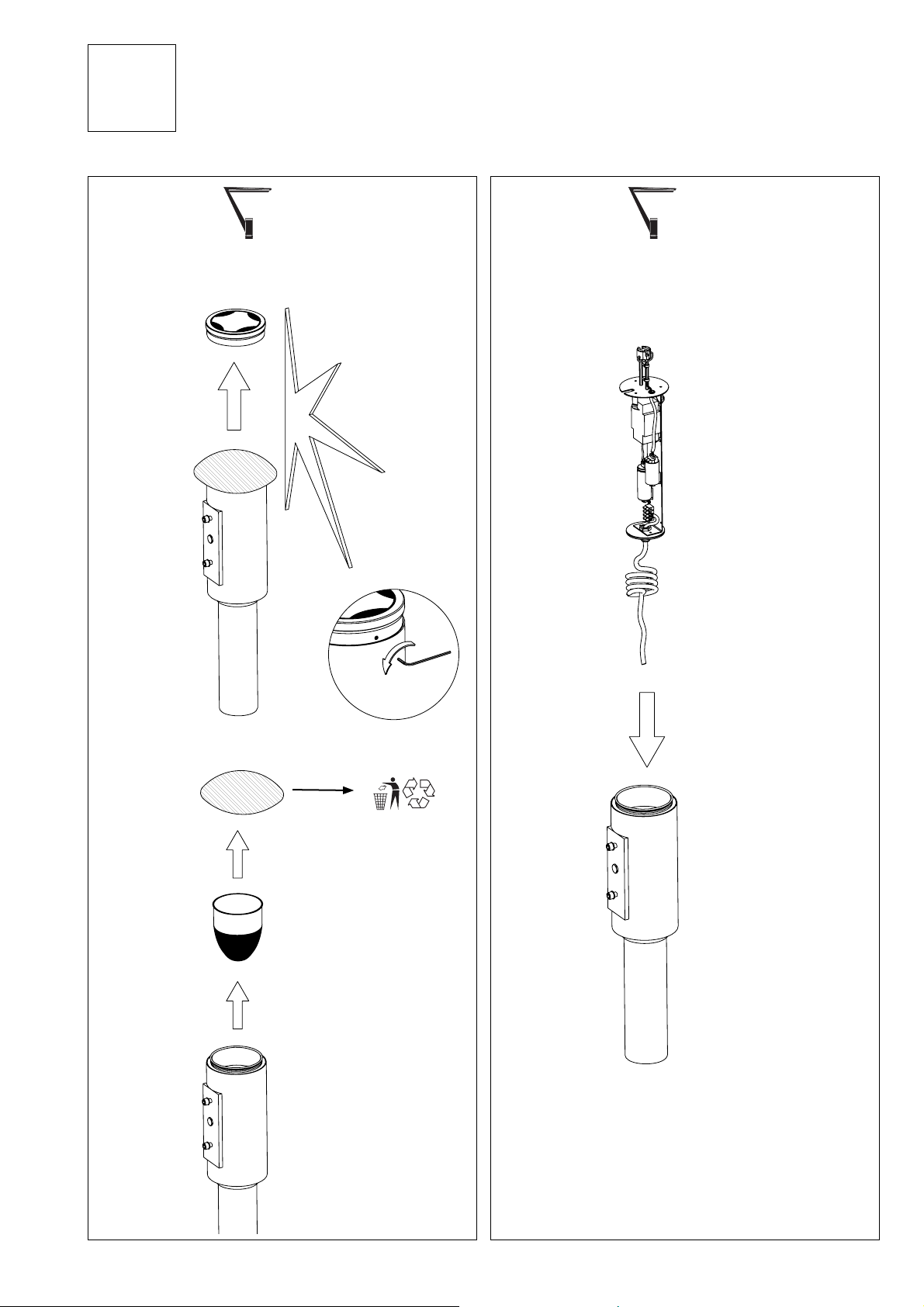

2.
2.6
B
FARO 1680
!FARO 720/960
A
Montage
Mounting
Montage
Montaje
Montaggio

12
2.
2.7
2.8
min. 25 Nm
FARO 720 FARO 960
FARO 1680
Montage
Mounting
Montage
Montaje
Montaggio

13

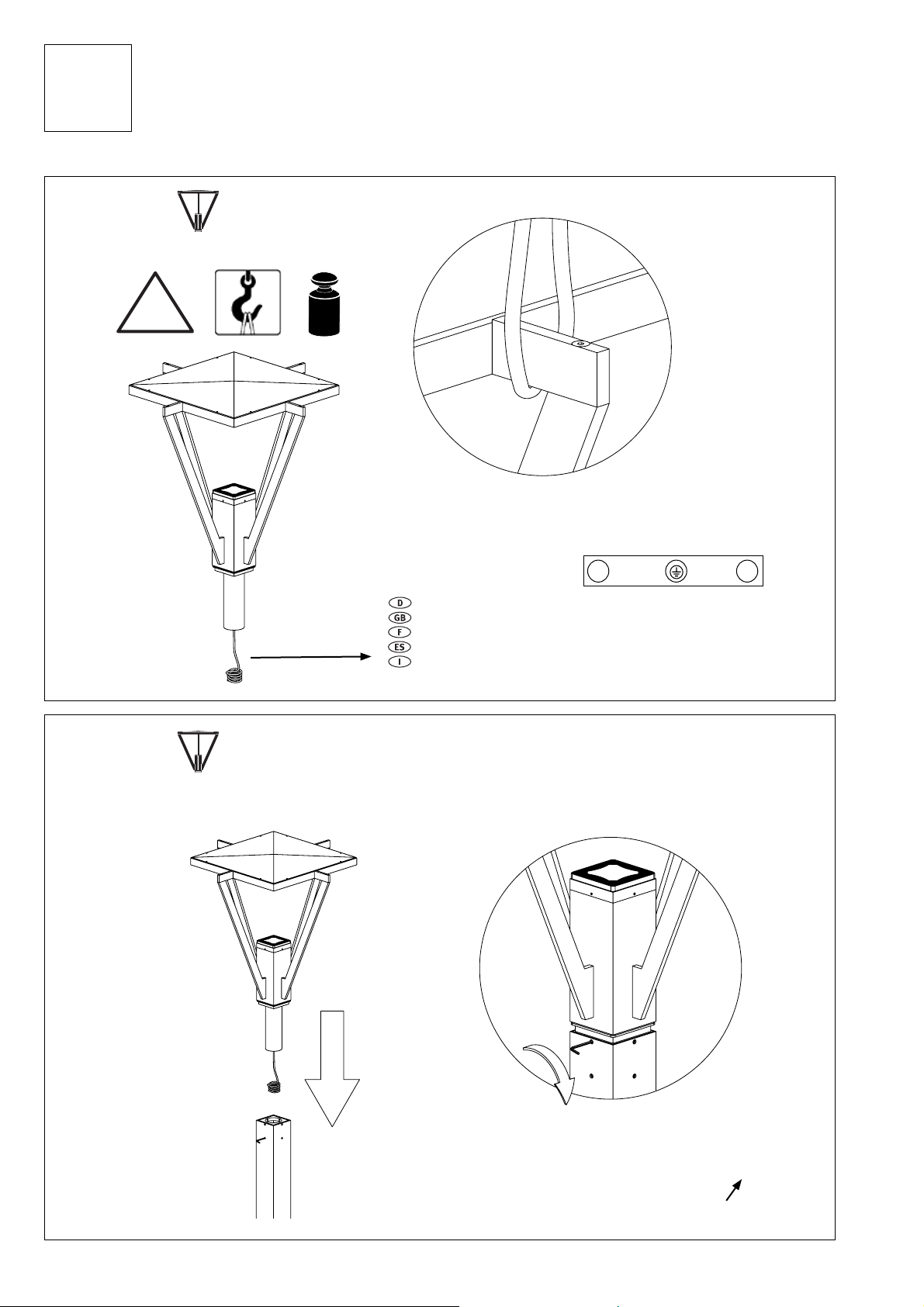

2.9
B
A
AB
2.10
min. 38 Nm
!
min. 38 Nm
2.
6.

14

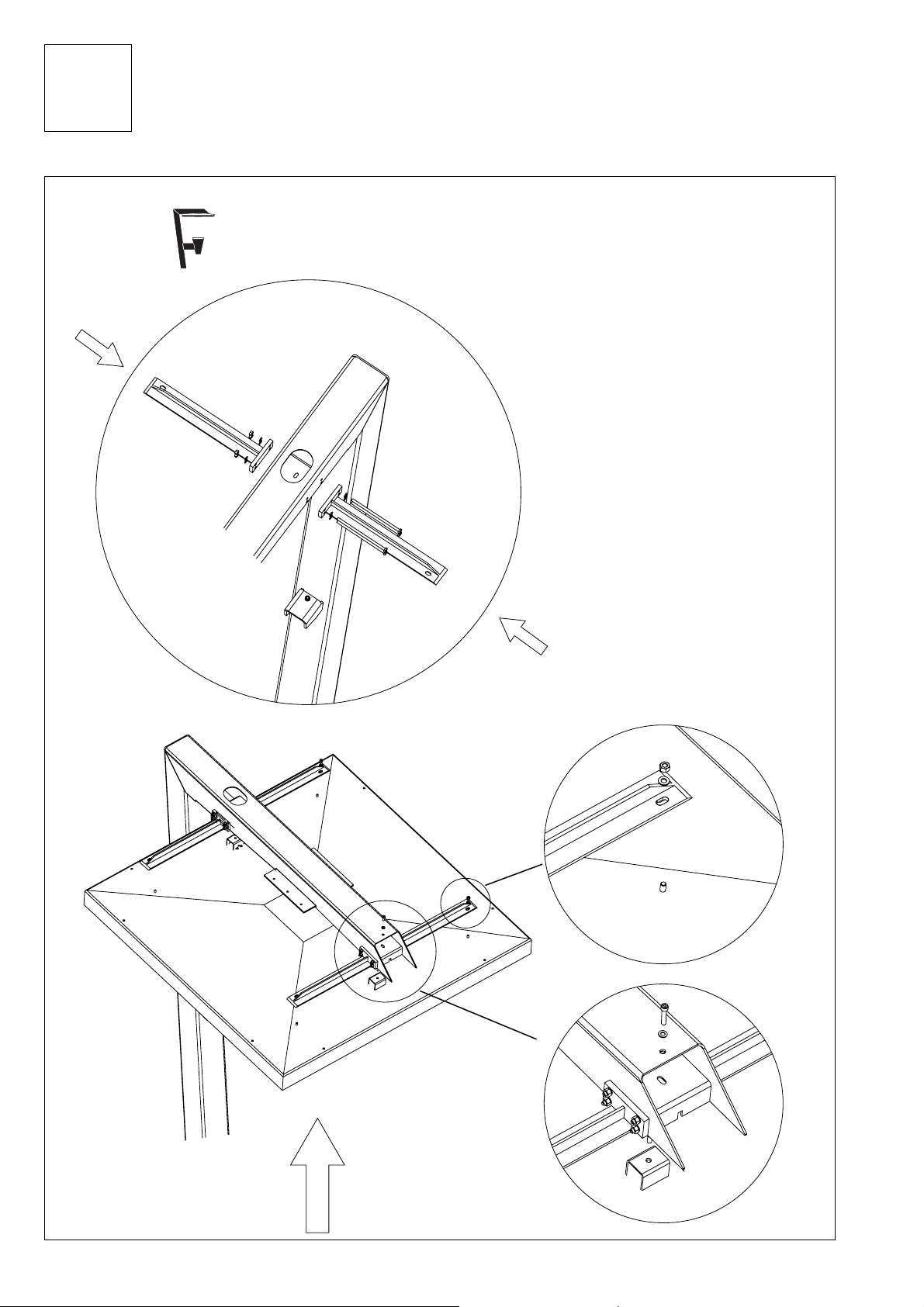

3.
3.1
A
B
C
Montage
Mounting
Montage
Montaje
Montaggio

15

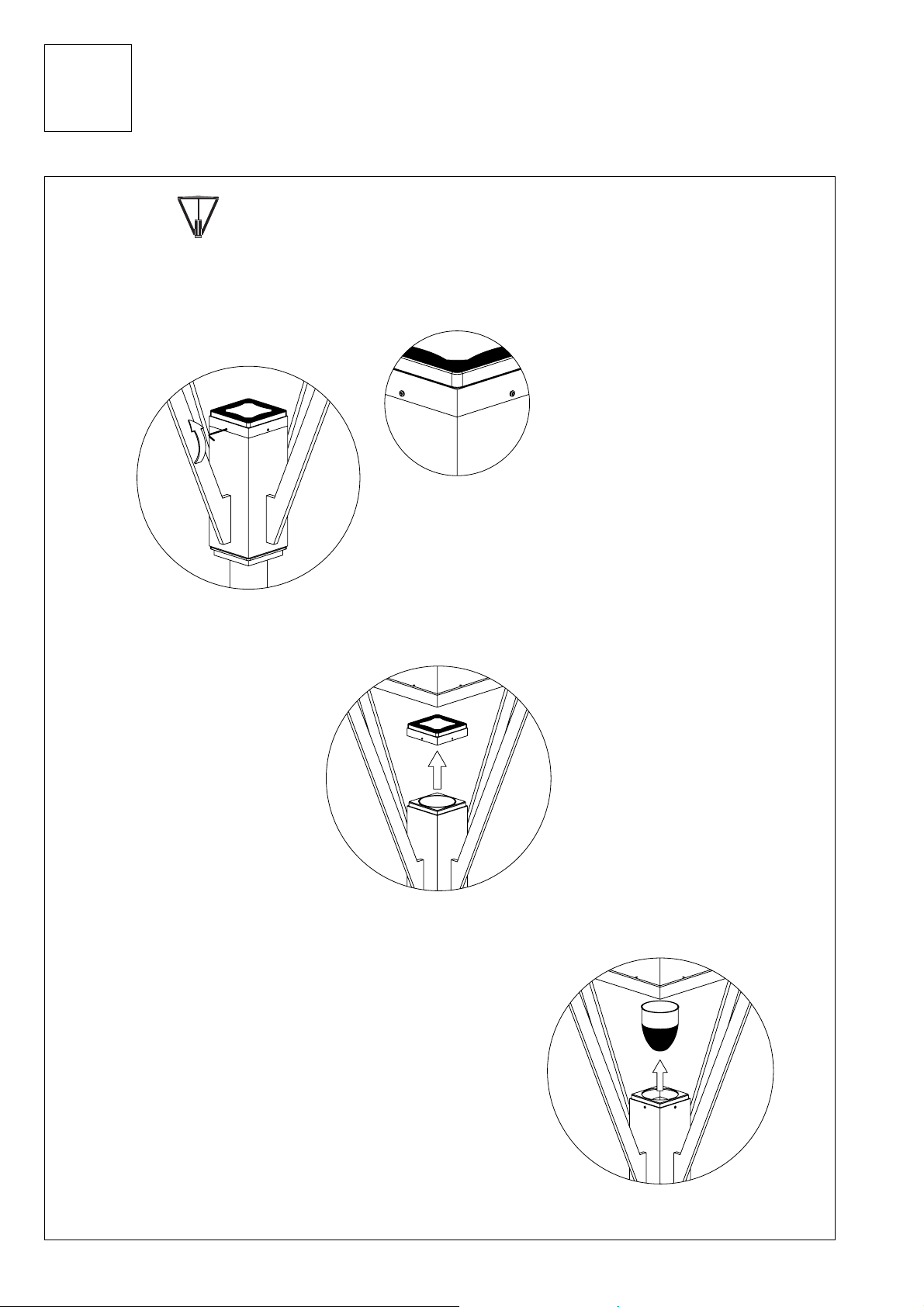

3.
3.2
Faro Q Nr. 0.106.04.043
Seriennummer: T001943802
Leistung: 1x HIT 70W
Spannung: 230V ~50Hz
Schutzklasse: 1
IP: 54 10
Elektrische Verdrahtung
Wiring
Câblage électrique
Cableado eléctrico
Cablaggio elettrico
VORSICHT: Zerstörungsgefahr. Nur
Lampentyp und Lampenleistung gemäß Typenschild
verwenden.
CAUTION: Only operate with the lamp type
and wattage specified on the type identification
plate, otherwise damage may occur.
ATTENTION: Risque de destruction. N‘utilisez
que le type et la puissance de lampe indiqués sur
l‘étiquette de référence.
PRECAUCIÓN: Peligro de destrucción. Utilizar
únicamente tipos y potencias de lámparas de acu-
erdo con la placa de características.
ATTENZIONE: Pericolo di distruzione. Usare
solo lampade e potenza della lampada come indi-
cato sulla targhetta del prodotto.
WARNUNG: Lampen stehen unter Druck und kön-
nen zerbrechen. Verletzungsgefahr durch Glassplitter.
Schutzkleidung tragen.
WARNING: Danger of broken glass. Lamps are under
pressure and can burst. Wear protective clothing.
ATTENTION: Les lampes peuvent se casser ; elles
sont sous pression. Risque de blessure par les éclats de
verre. Porter les vêtements de protection prescrits.
ATENCIÓN: Las lámparas están presurizadas y pue-
den estallar. Peligro de lesiones por fragmentos de cri-
stal. Llevar la indumentaria de protección reglamentaria.
ATTENZIONE: Le lampade possono rompersi perché
sono sottoposte a pressione. Sussiste il rischio di ferite
dovute a schegge di vetro. Indossare gli abiti di protezio-
ne prescritti.
!!

16
3.
3.3
3.4
!
min. 5 Nm
min. H05 RR-F 3G0,75²
max. H05 RR-F 3G1,75² L1 N
braun grün/gelb blau
brown green/yellow blue
brun vert/jaune bleu
marrón amar./verde azul
marrone verde/giallo blu
Schutzklasse I
Protection rating I
Classe électrique I
Clase de protección I
Classe di Isolamento I
6.
Montage
Mounting
Montage
Montaje
Montaggio
Elektrische Verdrahtung

17
4.
4.1
4.2
AB
VORSICHT: Zerstörungsgefahr. Nur
Lampentyp und Lampenleistung gemäß Typenschild
verwenden.
CAUTION: Only operate with the lamp type
and wattage specified on the type identification
plate, otherwise damage may occur.
ATTENTION: Risque de destruction. N‘utilisez
que le type et la puissance de lampe indiqués sur
l‘étiquette de référence.
PRECAUCIÓN: Peligro de destrucción. Utilizar
únicamente tipos y potencias de lámparas de acu-
erdo con la placa de características.
ATTENZIONE: Pericolo di distruzione. Usare
solo lampade e potenza della lampada come indi-
cato sulla targhetta del prodotto.
!
Faro NQ Nr. X.XXX.XX.XX
Seriennummer: T003543802
Leistung: 1x HIT 70W
Spannung: 230V ~50Hz
Schutzklasse: 1
IP: 54
Elektrische Verdrahtung
Wiring
Câblage électrique
Cableado eléctrico
Cablaggio elettrico

18
4.
4.3
4.4

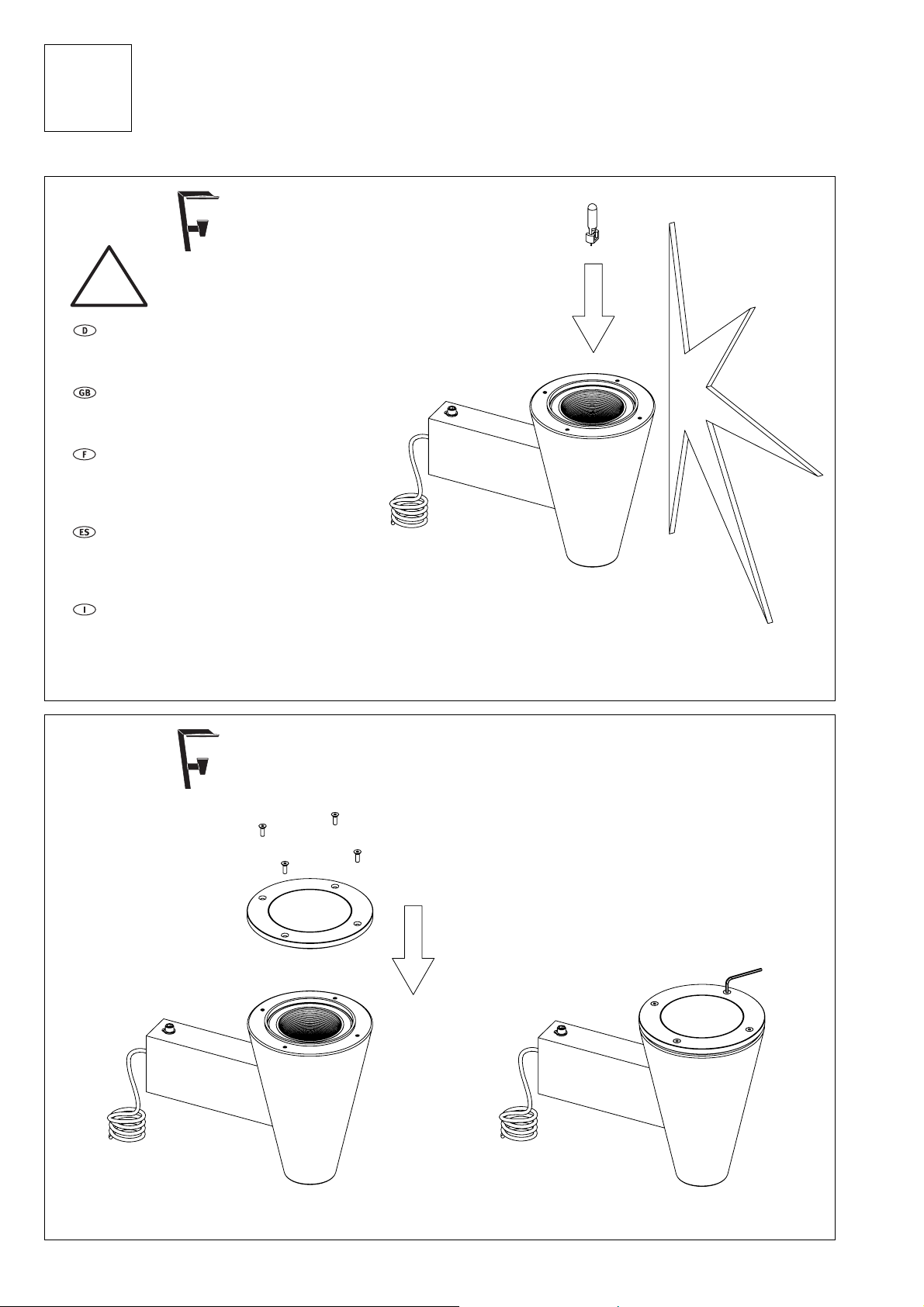

WARNUNG: Lampen stehen unter Druck
und können zerbrechen. Verletzungsgefahr durch
Glassplitter. Schutzkleidung tragen.
WARNING: Danger of broken glass. Lamps are
under pressure and can burst. Wear protective cloth-
ing.
ATTENTION: Les lampes peuvent se casser ;
elles sont sous pression. Risque de blessure par les
éclats de verre. Porter les vêtements de protection
prescrits.
ATENCIÓN: Las lámparas están presurizadas y
pueden estallar. Peligro de lesiones por fragmentos
de cristal. Llevar la indumentaria de protección regla-
mentaria.
ATTENZIONE: Le lampade possono rompersi
perché sono sottoposte a pressione. Sussiste il
rischio di ferite dovute a schegge di vetro. Indossare
gli abiti di protezione prescritti.
!
min. 12 Nm
AB
Elektrische Verdrahtung
Wiring
Câblage électrique
Cableado eléctrico
Cablaggio elettrico

19
4.
4.5
min. 25 Nm
A
B
Montage
Mounting
Montage
Montaje
Montaggio
FARO NQ 720

20
4. Montage
Mounting
Montage
Montaje
Montaggio
4.6FARO NQ 1680
A
B
