Hess CITY ELEMENTS Series User manual

1
Gebrauchsanleitung
Installation and Operating Instructions
Notice de montage et d´installation
Manual de instrucciones
Istruzioni d’uso
2018/04/A
CITY ELEMENTS
Lichtpoller
Illuminating bollards
Bornes lumineuses
Bolardos de luz
Paletti di illuminazione
LED

2
!
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Montage- und Wartungsarbeiten sind
nur mit Originalteilen durchzuführen. Für die
Installation und den Betrieb sind die nati-
onalen und internationalen Vorschriften zu
beachten. Werden nachträglich Änderungen
an Leuchten, Ausleger oder Masten vorge-
nommen, so gilt derjenige als Hersteller, der
diese Änderungen vornimmt. Hess Licht +
Form übernimmt keine Haftung für Schäden,
die durch unsachgemäßen Einsatz entste-
hen. Montage nur durch Fachpersonal.
Only use original parts for mainte-
nance or in the installation of this luminaire.
National and international regulations and
laws apply to the installation and opera-
tion of this lighting fixture. If modifications
are made to the luminaire, bracket arm or
pole, the person who made the modifica-
tions shall be considered the manufacturer
thereafter. Hess Licht + Form does not accept
the liability for damages occurring through
improper actions. Only qualified persons are
permitted to install and assemble products
obtained from Hess Licht + Form.
Tous travaux de montage et d‘entre-
tien ne doivent être effectués qu‘avec des
pièces d’origine. Observez les consignes
de sécurité électriques nationales et inter-
nationales lors de l’installation et lors du
fonctionnement. En cas de modifications
ultérieurement apportées aux luminaires,
aux consoles ou aux mâts, la personne
responsable de ces modifications est consi-
dérée comme le fabricant. Hess Licht + Form
n’assume aucune responsabilité pour les
dommages résultant d’une utilisation non
conforme. Le montage ne doit être effectué
que par des spécialistes.
Utilizar exclusivamente piezas origi-
nales para trabajos de montaje y manteni-
miento. Durante la instalación y el funcio-
namiento deben observarse las normativas
nacionales e internacionales aplicables. En
caso de modificaciones ulteriores en lumina-
rias/postes, se considerará como fabricante
quienquiera que haya efectuado dichas
modificaciones. Hess Licht + Form declina
cualquier responsabilidad sobre daños por
uso indebido. Montaje únicamente por per-
sonal técnico cualificado.
Per gli interventi di montaggio e di
manutenzione vanno utilizzati esclusiva-
mente pezzi originali. Per l’installazione e il
funzionamento attenersi alle norme naziona-
li e internazionali. Se in un secondo tempo
vengono apportate modifiche agli apparec-
chi, agli sbracci o ai pali, viene considerato
costruttore chi ha effettuato le modifiche.
Hess Licht + Form non risponde in alcun
modo di danni causati da un impiego non
corretto. Il montaggio va effettuato solo da
personale esperto.
Die Leuchte darf nur mit kompletter
Schutzabdeckung betrieben werden.
Only operate this luminaire when it is
in a closed state, i.e. with closed cover.
Ne faire fonctionner le luminaire
qu´avec le couvercle de protection fermé.
La luminaria debe funcionar única-
mente con las cubiertas de protección al
completo.
L’apparecchio di illuminazione può
essere utilizzato solo con le coperture di
sicurezza complete.
Es dürfen nur die vom
Leuchtenhersteller vorgeschriebenen
Ersatzteile eingesetzt werden. Die
Vorschriften der Lampenhersteller sind zu
beachten.
Only replacement parts specified by
the lighting fixture manufacturer may be
used. In addition, the lamp manufacturer’s
instructions must be followed.
Seules les pièces de rechange prévues
par le fabricant des luminaires doivent être
utilisées. Observez les consignes du fabri-
cant de lampes.
Se deben utilizar únicamente las
lámparas y repuestos definidos por el fabri-
cante. Deben observarse las indicaciones del
fabricante.
Possono essere utilizzati solo i ricambi
prescritti dal costruttore dell’apparecchio.
Attenersi alle norme del costruttore della
lampada.
Leuchten, geeignet zur Montage auf
normal entflammbaren Flächen.
Luminaires suitable for mounting on
normally combustible surfaces.
Luminaires pouvant être montéssur
des surfaces à inflammabilité normale.
Luminarias con el símbolo F, son ade-
cuadas para el montaje sobre superficies
inflamables.
Apparecchi idonei al montaggio super-
fici normalmente infiammabili.
Es ist eine Drainage anzulegen, damit
eintretendes Oberflächenwasser abfließen
kann.
Suitable means of drainage must
be provided to enable surface water that
enters the installation sleeve to drain.
Mettre en place un drainage, pour
permettre à l´eau se formant à la surface
de s´écouler
Hay que colocar un drenaje para que
el agua que entre de la superficie pueda
salir.
Predisporre un drenaggio affinché
l‘acqua che penetra dalla superficie possa
defluire

3
PMMA Reinigung
Leuchtenabdeckungen aus PMMA-Kunststoff
dürfen nur mit Wasser und Spülmittel, bei
starken Verschmutzungen mit Waschbenzin
gereinigt werden. Andere Mittel sind nicht
erlaubt, insbesondere die Verwendung
von alkoholhaltigen Reinigern (Spiritus,
Glasreiniger, etc.) oder Kaltreinigern führen
zur Beschädigung der Oberfläche.
PMMA cleaning instructions
Only use a mild detergent and water to clean
luminaire covers and enclosures of PMMA
plastic. If the PMMA is very heavily soiled,
you may use benzene, but with great care and
sparingly. Do not use any other agents; in par-
ticular, alcohol-containing cleaners (spirits,
glass cleaner, etc.) or cold cleaning solvents
will damage the surface of the PMMA.
Conseil de nettoyage
Les couvercles de luminaire en matière pla-
stique (de verre acrylique) sont à nettoyer
exclusivement avec de l‘eau et un produit
vaisselle, l‘éther de pétrole est autorisé en
cas d‘encrassements tenaces. Tout autre
produit est proscrit, notamment l‘emploi de
détergents contenant de l‘alcool (white-spirit,
produits pour vitres, etc.) ou de détergents à
froid qui endommageraient la surface.
Indicaciones para la limpieza
Las cubiertas de luminaria en metacrilato
deben limpiarse únicamente con agua y
detergente, y con éter de petróleo en caso de
suciedad importante. Se prohíbe utilizar otros
agentes de limpieza. Los agentes de limpieza
que contengan alcohol (alcohol etílico, limpi-
acristales, etc.) o desengrasantes, en particu-
lar, pueden dañar la superficie.
Indicazioni per la pulizia
Per la pulizia degli schermi in polimetilme-
tacrilato utilizzare solo acqua e detergente o
benzina solvente in caso di forte imbrattamen-
to. Non è consentito l’impiego di altri mezzi;
in particolare detergenti contenenti alcol (spi-
rito, detergente per vetri, ecc.) o detergenti a
freddo danneggiano la superficie.
LED-Modul: Risikogruppe 2, nicht in
den Strahl blicken!
Die Leuchte ist so zu positionieren, dass
längeres in die Leuchte schauen in einem
geringeren Abstand als 0,4m nicht zu erwar-
ten ist.
LED module risk group 2, do not look
into the beam!
Position the luminaire to avoid extended
viewing into the luminaire at a distance of
less than 0,4m.
Module LED, groupe des risques 2, ne
pas regarder le rayon.
Positionnez le luminaire afin d´éviter d`y
regarder longtemps à une distance inférieure
à 0,4m.
Módulo LED grupo de riesgo 2, no fije
la vista en le rayo.
La luminaria debe posicionarse de tal mane-
ra que se evita mirar directamente a la luz
a una distancia menor a 0,4m durante un
tiempo prolongado.
Modulo LED gruppo a rischio 2, non
fissare direttamente la luce.
L`apparecchio deve essere posizionato in
modo da evitare la possibilità di volgere
a lungo lo sguardo verso di esso ad una
distanza inferiore a 0,4m.

4

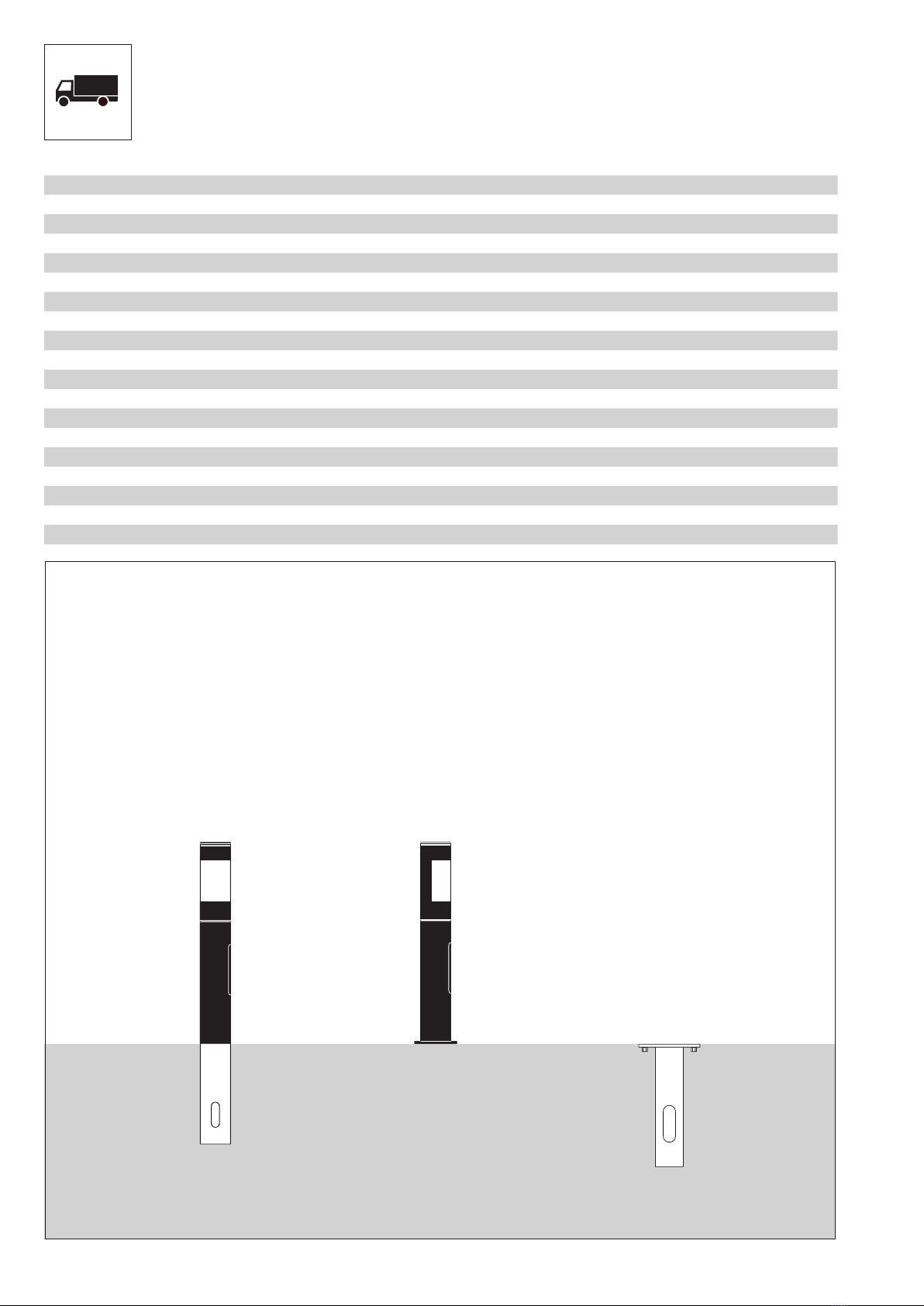

Lieferumfang
Included in Luminaire Purchase
Matériel fourni
Programa de entrega
Volume di consegna
16.10364.0
16.10364.1
16.10361.0
16.10362.1
10.10363.0
10.10363.1
16.10360.0
16.10360.2
• • D
• • D
• C • A •
• A •
• B • • B •
• D •
CITY ELEMENTS A B C D
mm mm mm mm
16.10364.0 AA 1200 180 600 —
16.10361.0 AA 1200 180 600 —
16.10364.1 AR 1200 180 600 —
16.10362.1 AR 1200 180 600 —
16.10363.0 AA 1200 180 —250
16.10360.0 AA 1200 180 —250
16.10363.1 AR 1200 180 —250
16.10360.2 AR 1200 180 —250
16.20360.0 — — 500 250
16.20360.0
• C •

5
1.b
1.a
Empfohlene Montagefolge
Recommended Installation Procedure
Déroulement de montage recommandé
Secuencia de montaje recomendada
Sequenza di montaggio consigliata
2. 3.

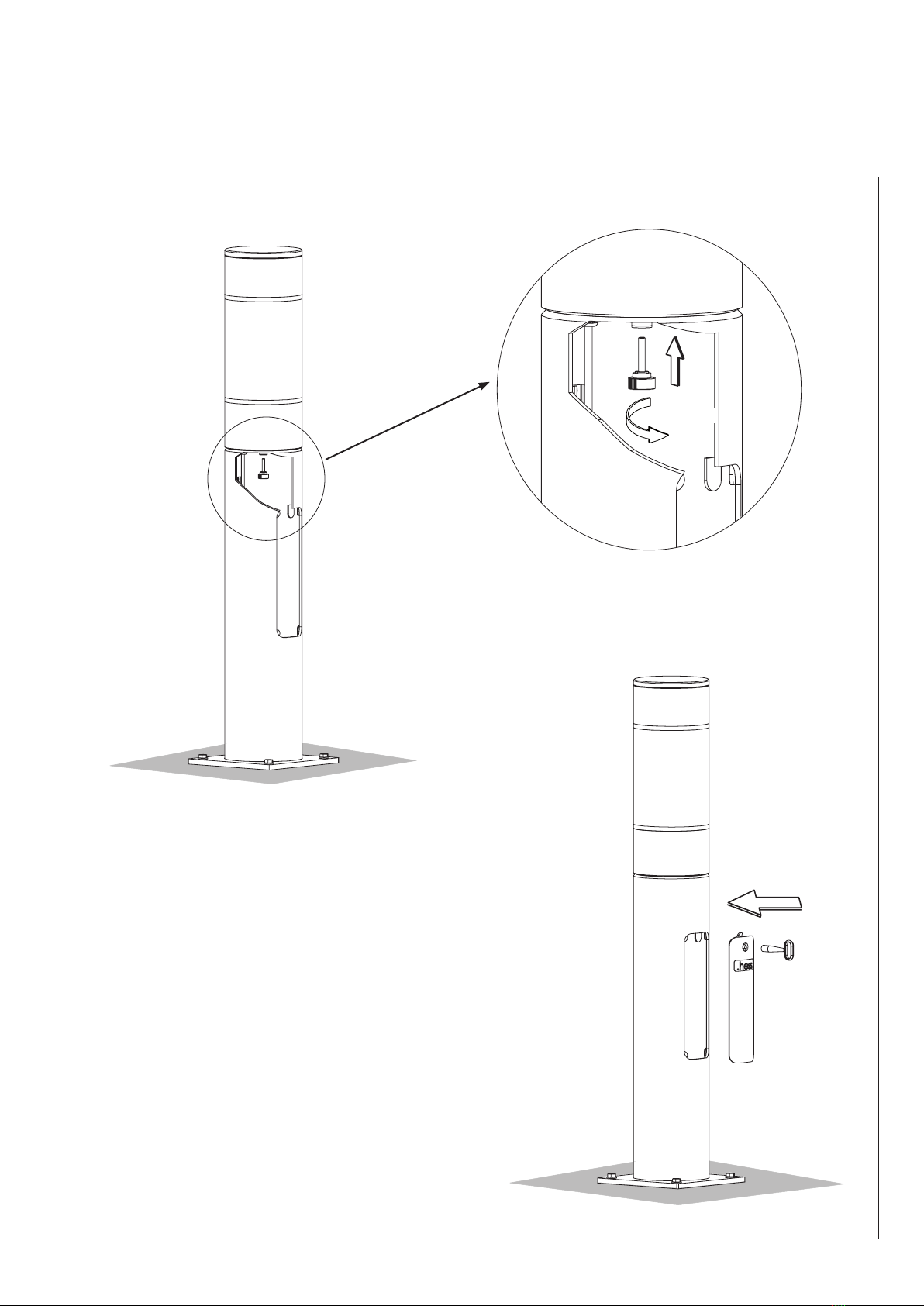

Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione

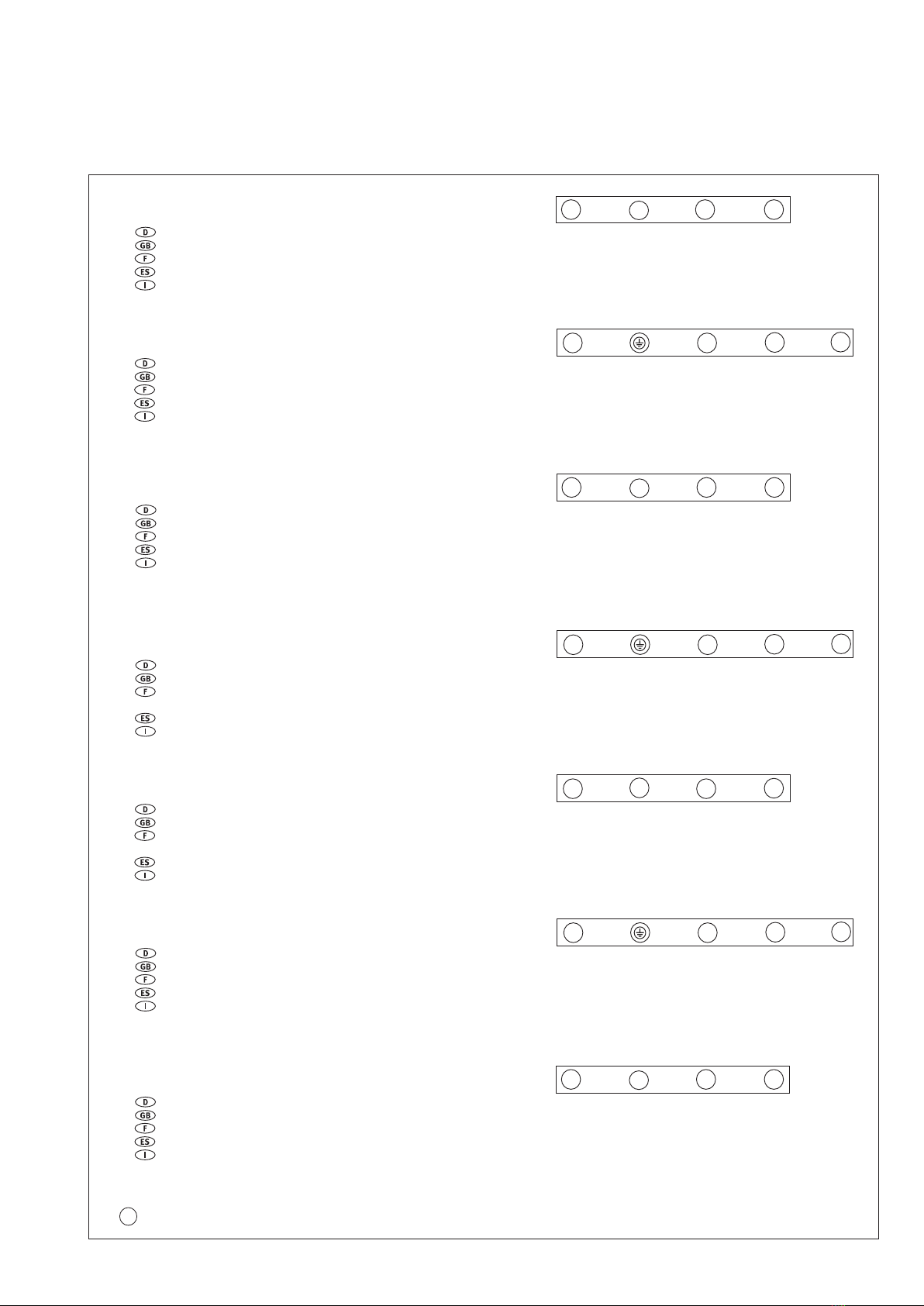

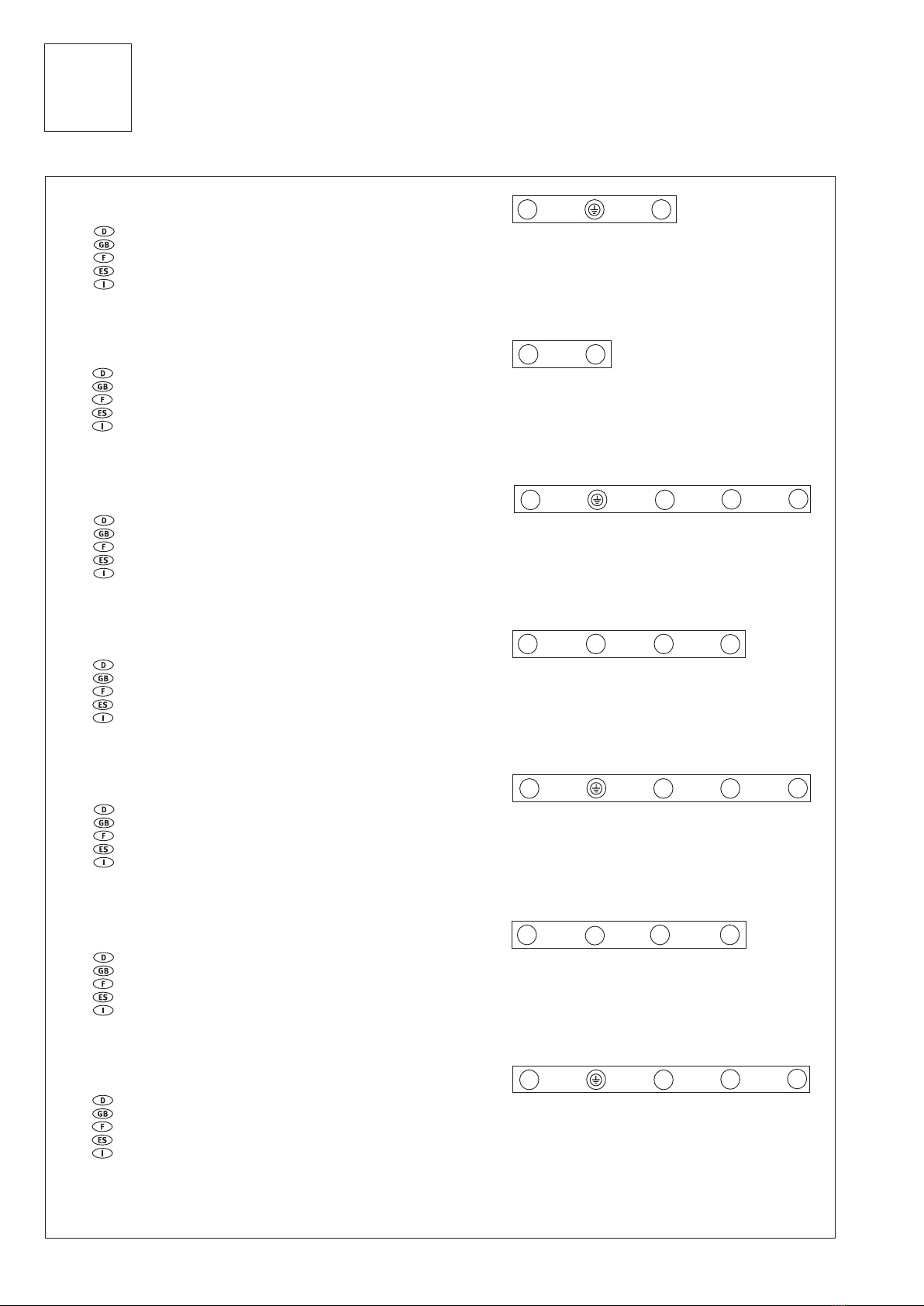

Kabelbelegung
Wiring diagram
Positionnement brins
de câble
Tendido de cables
Assegnazione dei
cavi
4.

6
1. Mast aufstellen / Wandarm montieren
Putting Up the Pole / Mounting the Bracket
Ériger le mât / Monter la console
Montaje del poste/ Montaje del brazo mural
Montaggio del palo / Montaggio dello sbraccio
CITY ELEMENTS A C
mm mm
16.10364.0 / 16.10364.1 1200 600
16.10361.0 / 16.10362.1 1200 600
16.10363.0 / 16.10363.1 1200 —
16.10360.0 / 16.10360.2 1200 —
1.a
• A >> •
• C
1.b
• A >> •
• C
Gewichte
Weight
Poids
Pesos
Pesi
CITY ELEMENTS A C kg
16.10364.0 / 16.10364.1 1200 600 17
16.10361.0 / 16.10362.1 1200 600 17
16.10363.0 / 16.10363.1 1200 —14
16.10360.0 / 16.10360.2 1200 —14
16.20360.0 – 500 10
200
250
14
Typ Q 250/12

7

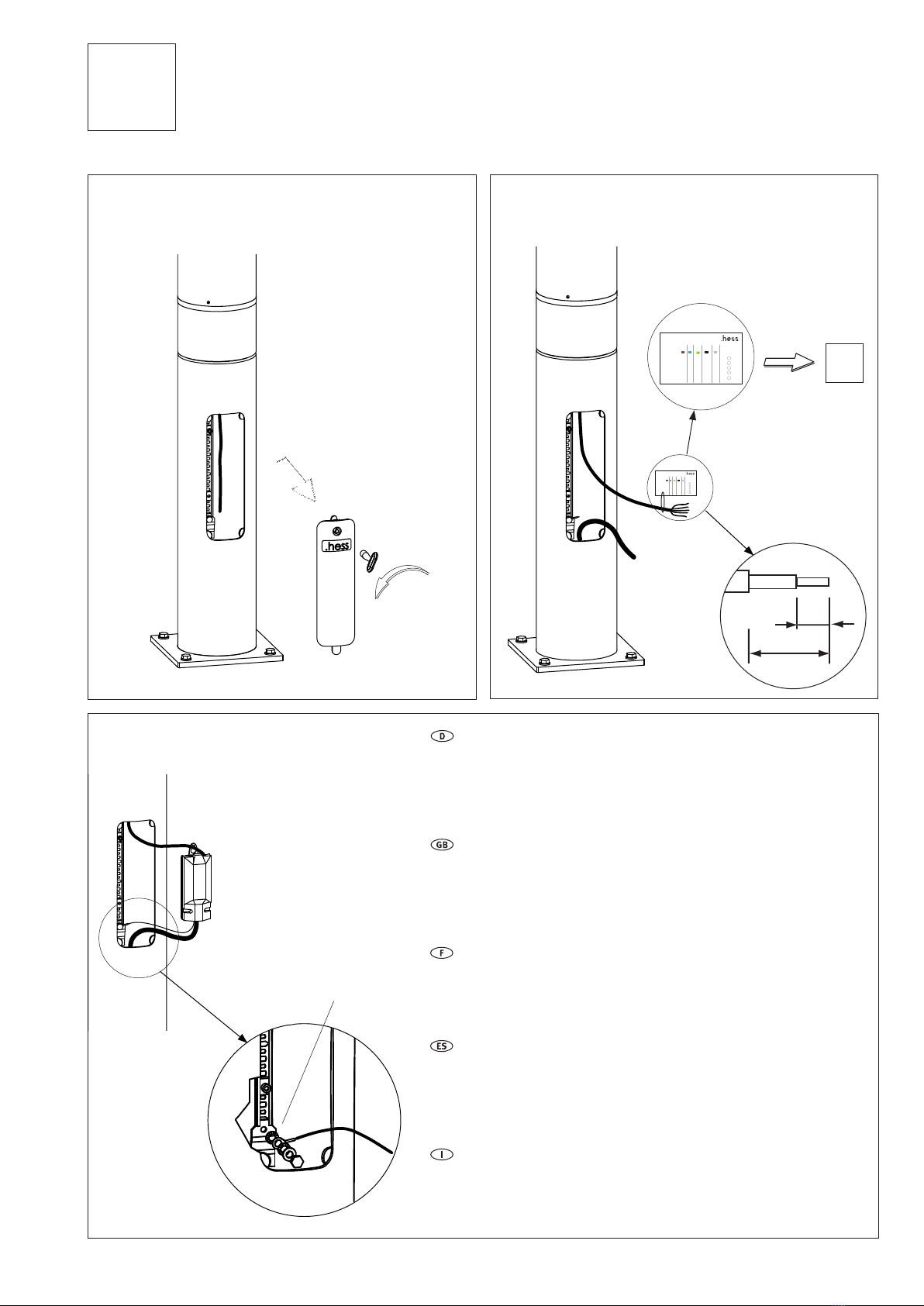

2.1
2. Montage
Mounting
Montage
Montaje
Montaggio
Das Anschlusskabel muss bis zur Erdmuffe in
einem Verlegerohr geführt werden.
The power lead must be housed in conduit up
to the in-ground junction box.
Le câble de raccordement situé à l‘intérieur du
tube de pose doit être conduit jusqu‘au manchon de
mise à la terre.
El cable de conexión debe ser guiado hasta el
casquillo de tierra a través de un tubo de tendido.
Il cavo di allacciamento va portato alla muffo-
la facendolo passare attraverso un tubo di posa.
min. NYY-J 3G1,5²
max. NYY-J 3G2,5² min. H07 RN-F 3G1²
max. H07 RN-F 3G2,5²

8
2.2
min. 38Nm
2. Montage
Mounting
Montage
Montaje
Montaggio

9
2.2
8 mm
20 mm
2.2
Kabelübergangskasten
Junction Box
Boîtier de raccordement
Caja de empalmes
Cassetta di distribuzione per i cavi
2.
2.32.4
2.5
8 mm
20 mm
Der Kabelübergangskasten ist nicht im Lieferumfang enthalten, er
muss VDE, ENEC und für die Montage auf C-Schienen zugelassen sein,
sowie der Schutzklasse und Schutzart der Leuchte entsprechen.Die
Schraubenanschlussklemmen müssen für das Auflegen der verwendeten Kabel
zugelassen sein.
Empfehlung: TYCO EKM 2050
The junction box does not come with the purchase of the luminaire. It
must be VDE- and ENEC-approved. In addition, it must be approved for mount-
ing to C-profile tracks and must be suitable for use with the respective lumi-
naire’s Protection Rating and Ingress Protection classifications. The screw
terminals must also be suitable for the respective wiring that is used.
Recommendation: TYCO EKM 2050
Le boîtier de raccordement n’est pas inclus dans la livraison. Il doit être
homologué VDE/ENEC ainsi que pour son montage sur des rails de transport et
il doit correspondre à la classe électrique et à l’indice de protection du lumi-
naire. Les bornes à vis doivent permettre d’appliquer des câbles utilisés.
Recommandation: TYCO EKM 2050
La caja de empalmes, que no está incluida en el programa de entrega,
debe cumplir con VDE/ENEC y estar homologada para montaje en rieles en
C, así como corresponder a la clase y tipo de protección de la luminaria. Los
bornes de conexión atornillados deben permitir el tendido del cable que se
utilice.
Recomendación: TYCO EKM 2050
La cassetta di distribuzione per i cavi non è in dotazione, deve essere
omologata secondo VDE/ENEC e per il montaggio su guide a C e inoltre corri-
spondere alla classe di isolamento e al grado di protezione dell’apparecchio. I
morsetti a vite devono consentire il collegamento dei cavi utilizzati.
Raccomandazione: TYCO EKM 2050
4.
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
M8

10
3. Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione
3.1
Bei Wartungsarbeiten muss die Leuchte spannungsfrei
sein. Es muss entsprechende Schutzkleidung getragen werden.
Prior to beginning with maintenance work, make sure
the power is reliably shut off. Protective clothing and safety
glasses must be worn during maintenance work.
Le luminaire doit être mis hors tension lors des travaux
de maintenance. Il faut porter les vêtements de protection adé-
quats.
La luminaria tiene que estar desconectada durante los
trabajos de mantenimiento. Se tendrá que llevar indumentaria
adecuada de protección.
Durante gli interventi di manutenzione il apparecchio
non deve essere sotto tensione. Indossare adeguati indumenti
di protezione.
A
B

11
3.2
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo
AB

12
3.3
3. Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione

13
3.4
min. 5 Nm
A
B

14
Schutzklasse II
Protection rating II
Classe électrique II
Clase de protección II
Classe di Isolamento II
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
L1 N
H05SS-F 2X1²
Schutzklasse I
Protection rating I
Classe électrique I
Clase de protección I
Classe di Isolamento I
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
H05SS-F 3G1² L1 N
SchutzklasseI Nachtabsenkung
Protection rating I Night economy feature
Classe électrique I Réduction de puissance la nuit
Clase de protección I Reducción nocturna
Classe di Isolamento I Riduzione notturna
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N PST
Schutzklasse I Dali
Protection rating I Dali
Classe électrique I Dali
Clase de protección I Dali
Classe di Isolamento I Dali
H05SS-F 5G1² L1 N DA DA
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II Dali
Protection rating II Dali
Classe électrique II Dali
Clase de protección II Dali
Classe di Isolamento II Dali
H05SS-F 4X1² L1 N DA DA
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
SchutzklasseI Step DIM / Lineswitch
Protection rating I Step DIM / Lineswitch
Classe électrique I Step DIM / Lineswitch
Clase de protección I Step DIM / Lineswitch
Classe di Isolamento I Step DIM / Lineswitch
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N SD
Schutzklasse II Nachtabsenkung
Protection rating II Night economy feature
Classe électrique II Réduction de puissance la nuit
Clase de protección II Reducción nocturna
Classe di Isolamento II Riduzione notturna
H05SS-F 4X1² L1 N PST
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Kabelbelegung
Wiring diagram
Positionnement brins de câble
Tendido de cables
Assegnazione dei cavi
4.

15
SchutzklasseI 2-phasig +Nachtabsenkung
Protection rating I 2-phase + Night economy feature
Classe électrique I biphasé + Réduction de puissance
la nuit
Clase de protección I 2-fases + Reducción nocturna
Classe di Isolamento I 2-fase + Riduzione notturna
grau
grey
gris
gris
grigio
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
H05SS-F 5G1² L1 N PST L2
SchutzklasseI 3-phasig
Protection rating I 3-phase
Classe électrique I triphasé
Clase de protección I 3-fases
Classe di Isolamento I 3-fase
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N L2 L3
SchutzklasseI 2-phasig
Protection rating I 2-phase
Classe électrique I biphasé
Clase de protección I 2-fases
Classe di Isolamento I 2-fase
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N L2
Schutzklasse II 2-phasig + Nachtabsenkung
Protection rating II 2-phase + Night economy feature
Classe électrique II biphasé + Réduction de puissance
la nuit
Clase de protección II 2-fases + Reducción nocturna
Classe di Isolamento II 2-fase + Riduzione notturna
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 4X1² L1 N PST L2
Schutzklasse II Step DIM / Lineswitch
Protection rating II Step DIM / Lineswitch
Classe électrique II Step DIM / Lineswitch
Clase de protección II Step DIM / Lineswitch
Classe di Isolamento II Step DIM / Lineswitch
H05SS-F 4X1² L1 N SD
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II 3-phasig
Protection rating II 3-phase
Classe électrique II triphasé
Clase de protección II 3-fases
Classe di Isolamento II 3-fase
H05SS-F 4X1² L1 N L2 L3
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II 2-phasig
Protection rating II 2-phase
Classe électrique II biphasé
Clase de protección II 2-fases
Classe di Isolamento II 2-fase
H05SS-F 4X1² L1 N L2
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
= nicht belegt / not allocated / non affecté / non conectar / non assegnato

16
Hess GmbH
Licht + Form
Lantwattenstraße 22
D-78050 Villingen-Schwenningen
Tel. +49 7721 / 920-0
Fax +49 7721 / 920-250
[email protected]
www.hess.eu
Technische Änderungen vorbehalten · All rights reserved · Sous réserve de modifications techniques · A reserva de modificaciones técnicas · Ci riserviamo la facoltà di apportare modifiche tecniche.
