Hess CAMPONE User manual

1
Gebrauchsanleitung
Installation and Operating Instructions
Notice de montage et d´installation
Manual de instrucciones
Istruzioni d’uso
C A M P O N E
2017/04/A
LED

2
!
Wichtige Hinweise
Important Information
Consignes importantes
Observaciones importantes
Indicazioni importanti
Die Leuchte darf nur mit kompletter
Schutzabdeckung betrieben werden.
Only operate this luminaire when it is
in a closed state, i.e. with closed cover.
Ne faire fonctionner le luminaire
qu´avec le couvercle de protection fermé.
La luminaria debe funcionar única-
mente con las cubiertas de protección al
completo.
L’apparecchio di illuminazione può
essere utilizzato solo con le coperture di
sicurezza complete.
Es dürfen nur die vom
Leuchtenhersteller vorgeschriebenen
Ersatzteile eingesetzt werden. Die
Vorschriften der Lampenhersteller sind zu
beachten.
Only replacement parts specified by
the lighting fixture manufacturer may be
used. In addition, the lamp manufacturer’s
instructions must be followed.
Seules les pièces de rechange pré-
vues par le fabricant des luminaires doivent
être utilisées. Observez les consignes du
fabricant de lampes.
Se deben utilizar únicamente las
lámparas y repuestos definidos por el fabri-
cante. Deben observarse las indicaciones
del fabricante.
Possono essere utilizzati solo i ricam-
bi prescritti dal costruttore dell’apparec-
chio. Attenersi alle norme del costruttore
della lampada.
Fremdmasten müssen gemäß DIN EN
40 zertifiziert sein.
All poles provided by others must be
certified in compliance with DIN EN 40.
Les mâts provenant de tiers doivent
être certifiés selon DIN EN 40.
Los postes ajenos a Hess deben
estar homologados según DIN EN 40.
FI pali di altri costruttori devono
essere omologati secondo DIN EN 40.
Montage- und Wartungsarbeiten sind
nur mit Originalteilen durchzuführen. Für die
Installation und den Betrieb sind die nati-
onalen und internationalen Vorschriften zu
beachten. Werden nachträglich Änderungen
an Leuchten vorgenommen, so gilt derjenige
als Hersteller, der diese Änderungen vor-
nimmt. Hess Licht + Form übernimmt keine
Haftung für Schäden, die durch unsach-
gemäßen Einsatz entstehen. Montage nur
durch Fachpersonal.
Only use original parts for mainte-
nance and installation of this luminaire.
National and international regulations and
laws apply to the installation and opera-
tion of this lighting fixture. If modifications
are made to the luminaire, the party who
made the modifications shall be considered
the legal manufacturer thereafter. Hess
Licht + Form does not accept liability for
any damages that occur due to improper or
unskilled actions. Only qualified persons are
permitted to install and assemble products
obtained from Hess Licht + Form.
Tous travaux de montage et d‘entre-
tien ne doivent être effectués qu‘avec des
pièces d’origine. Observez les consignes
de sécurité électriques nationales et inter-
nationales lors de l’installation et lors du
fonctionnement. En cas de modifications
ultérieurement apportées aux luminaires, la
personne responsable de ces modifications
est considérée comme le fabricant. Hess
Licht + Form n’assume aucune responsabilité
pour les dommages résultant d’une utilisa-
tion non conforme. Le montage ne doit être
effectué que par des spécialistes.
Durante la instalación y el funciona-
miento deben observarse las normativas
nacionales e internacionales aplicables. En
caso de modificaciones ulteriores en lumina-
rias/postes, se considerará como fabricante
quienquiera que haya efectuado dichas
modificaciones. Hess Licht + Form declina
cualquier responsabilidad sobre daños por
uso indebido. Montaje únicamente por per-
sonal técnico cualificado.
Per gli interventi di montaggio e di
manutenzione vanno utilizzati esclusiva-
mente pezzi originali. Per l’installazione
e il funzionamento attenersi alle norme
nazionali e internazionali. Se in un secondo
tempo vengono apportate modifiche agli
apparecchi, viene considerato costruttore chi
ha effettuato le modifiche. Hess Licht + Form
non risponde in alcun modo di danni causati
da un impiego non corretto. Il montaggio va
effettuato solo da personale esperto.
Leuchten, geeignet zur Montage auf
normal entflammbaren Flächen.
Luminaires suitable for mounting on
normally combustible surfaces.
Luminaires pouvant être montéssur
des surfaces à inflammabilité normale.
Luminarias con el símbolo F, son ade-
cuadas para el montaje sobre superficies
inflamables.
Apparecchi idonei al montaggio super-
fici normalmente infiammabili.
LED-Modul: Risikogruppe 2, nicht in
den Strahl blicken!
Die Leuchte ist so zu positionieren, dass
längeres in die Leuchte schauen in einem
geringeren Abstand als 0,4m nicht zu erwar-
ten ist.
LED module risk group 2, do not look
into the beam!
Position the luminaire to avoid extended
viewing into the luminaire at a distance of
less than 0,4m.
Module LED, groupe des risques 2, ne
pas regarder le rayon.
Positionnez le luminaire afin d´éviter d`y
regarder longtemps à une distance infé-
rieure à 0,4m.
Módulo LED grupo de riesgo 2, no fije
la vista en le rayo.
La luminaria debe posicionarse de tal mane-
ra que se evita mirar directamente a la luz
a una distancia menor a 0,4m durante un
tiempo prolongado.
Modulo LED gruppo a rischio 2, non
fissare direttamente la luce.
L`apparecchio deve essere posizionato in
modo da evitare la possibilità di volgere
a lungo lo sguardo verso di esso ad una
distanza inferiore a 0,4m.

3
PMMA Reinigung
PMMA cleaning instructions
Conseil de nettoyage
Indicaciones para la limpieza
Indicazioni per la pulizia
PMMA Reinigung
Leuchtenabdeckungen aus PMMA-Kunststoff
dürfen nur mit Wasser und Spülmittel gerei-
nigt werden. Andere Mittel sind nicht erlaubt,
insbesondere die Verwendung von alkoholhal-
tigen Reinigern (Spiritus, Glasreiniger, etc.)
oder Kaltreinigern führen zur Beschädigung
der Oberfläche.
Zugelassenes Reinigungsmittel:
Multi-Star-Gescha
www.multi-star-ammerland.de
PMMA cleaning instructions
Only use a mild detergent and water to clean
luminaire covers and enclosures of PMMA
plastic. If the PMMA is very heavily soiled,
you may use benzene, but with great care and
sparingly. Do not use any other agents; in
particular, alcohol-containing cleaners (spi-
rits, glass cleaner, etc.) or cold cleaning sol-
vents will damage the surface of the PMMA.
Approved cleaning agent:
Multi-Star-Gescha, available from
www.multi-star-ammerland.de
Conseil de nettoyage
Les couvercles de luminaire en matière pla-
stique (de verre acrylique) sont à nettoyer
exclusivement avec de l‘eau et un produit
vaisselle, l‘éther de pétrole est autorisé en
cas d‘encrassements tenaces. Tout autre
produit est proscrit, notamment l‘emploi de
détergents contenant de l‘alcool (white-spirit,
produits pour vitres, etc.) ou de détergents
à froid qui endommageraient la surface.
Détergent agréé : Multi-Star-Gescha
www.multi-star-ammerland.de
Indicaciones para la limpieza
Las cubiertas de luminaria en metacrilato
deben limpiarse únicamente con agua y
detergente, y con éter de petróleo en caso de
suciedad importante. Se prohíbe utilizar otros
agentes de limpieza. Los agentes de limpieza
que contengan alcohol (alcohol etílico, limpi-
acristales, etc.) o desengrasantes, en particu-
lar, pueden dañar la superficie.
Agentes de limpieza permitidos:
Multi-Star-Gescha
www.multi-star-ammerland.de
Indicazioni per la pulizia
Per la pulizia degli schermi in polimetilme-
tacrilato utilizzare solo acqua e detergente
o benzina solvente in caso di forte imbrat-
tamento. Non è consentito l’impiego di altri
mezzi; in particolare detergenti contenenti
alcol (spirito, detergente per vetri, ecc.) o
detergenti a freddo danneggiano la superfi-
cie.
Detergente consentito: Multi-Star-Gescha
www.multi-star-ammerland.de

4
Lieferumfang
Included in Luminaire Purchase
Matériel fourni
Programa de entrega
Volume di consegna
C A M P O N E A B C D E F
mm mm ø mm ø mm ø mm mm
10.04800.0 – – – – 415 825
10.24800.4900 4100 800 76,1 101,6 – –
• A •
• •
C
10.04800.0 10.24800.4900
•D•
• B
• E •
• F •

5
Empfohlene Montagefolge
Recommended Installation Procedure
Déroulement de montage recommandé
Secuencia de montaje recomendada
Sequenza di montaggio consigliata
2. 3.
1.a1.b
Einstellmöglichkeiten
“DIM Modul“
Settings
Possibilités de réglage
du module
Posibilidades de
ajuste del módulo
de atenuación
Possibilità di regola
zione del modulo di
dimmerazione
6.
Kabelbelegung
Wiring diagram
Positionnement brins
de câble
Tendido de cables
Assegnazione dei cavi
5.
4.
Wartung
Maintenance
Entretien
Mantenimiento
Manutenzione

6

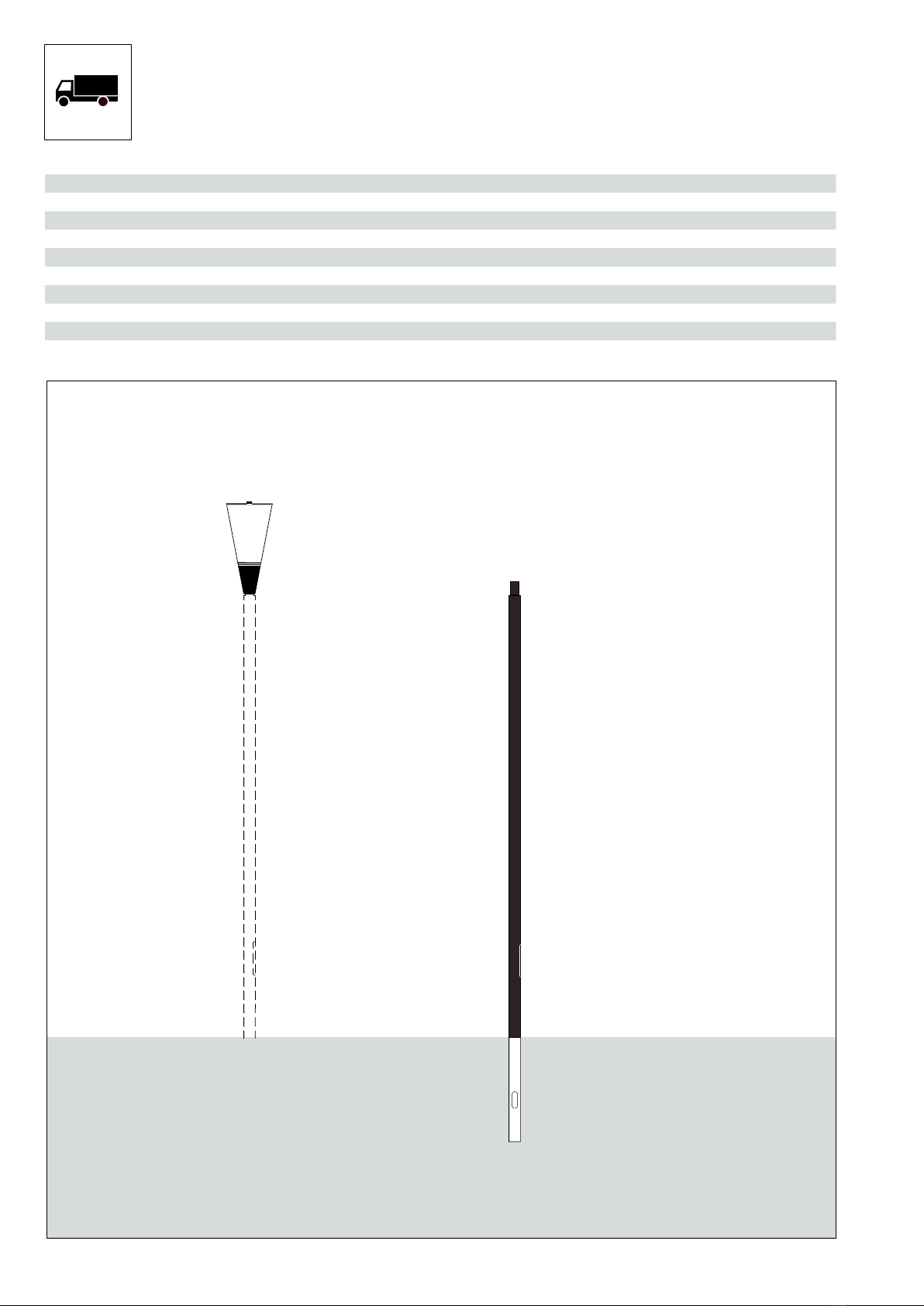

1. Mast aufstellen / Wandarm montieren
Putting Up the Pole / Mounting the Bracket
Ériger le mât / Monter la console
Montaje del poste/ Montaje del brazo mural
Montaggio del palo / Montaggio dello sbraccio
1.a
C A M P O N E A B
mm
10.24800.4900 4100 800
10.24800.4900 4100 – Q 300/20
Gewichte / Windangriffsflächen
Weight / Wind Catching Surface
Poids / Surface de résistance au vent
Pesos / Superficie expuesta al viento
Pesi / Superficie di resistenza al vento
1.b
• A >> • •
• 500 mm
• A >> • •
• B • 500 mm
C A M P O N E A D E
mm ø mm ø mm kg m²
10.04800.0 – – 415 10 0,21
10.24800.4900 4100 101,6 – 52 0,45
22
42
300
200
Typ Q 300/20

7
A
2.1
Auf Ausrichtung achten!
The positioning of the luminaire is critical!
Veiller à la bonne orientation!
Asegurarse de que la orientación es correcta!
Fare attenzione all’orientamento!
!
2. Montage
Mounting
Montage
Montaje
Montaggio
Aufkleber „Haus“ in entgegengesetzer Richtung zur Straße
Make sure the “house” sticker is properly positioned
Respectez l’autocollant «Maison» situé !
Tenga en cuenta la pegatina „Casa“ .
fare attenzione all’adesivo “casa” !
LEVO LEVO Q
asymetrisch

8
2.2
min. 12 Nm
2. Montage
Mounting
Montage
Montaje
Montaggio

9
3. Kabelübergangskasten
Junction Box
Boîtier de raccordement
Caja de empalmes
Cassetta di distribuzione per i cavi
3.3Der Kabelübergangskasten ist nicht im Lieferumfang enthalten, er
muss VDE, ENEC und für die Montage auf C-Schienen zugelassen sein,
sowie der Schutzklasse und Schutzart der Leuchte entsprechen.Die
Schraubenanschlussklemmen müssen für das Auflegen der verwendeten Kabel
zugelassen sein.
Empfehlung: TYCO EKM 2020
The junction box does not come with the purchase of the luminaire. It
must be VDE- and ENEC-approved. In addition, it must be approved for mount-
ing to C-profile tracks and must be suitable for use with the respective lumi-
naire’s Protection Rating and Ingress Protection classifications. The screw
terminals must also be suitable for the respective wiring that is used.
Recommendation: TYCO EKM 2020
Le boîtier de raccordement n’est pas inclus dans la livraison. Il doit être
homologué VDE/ENEC ainsi que pour son montage sur des rails de transport et
il doit correspondre à la classe électrique et à l’indice de protection du lumi-
naire. Les bornes à vis doivent permettre d’appliquer des câbles utilisés.
Recommandation: TYCO EKM 2020
La caja de empalmes, que no está incluida en el programa de entrega,
debe cumplir con VDE/ENEC y estar homologada para montaje en rieles en
C, así como corresponder a la clase y tipo de protección de la luminaria. Los
bornes de conexión atornillados deben permitir el tendido del cable que se
utilice.
Recomendación: TYCO EKM 2020
La cassetta di distribuzione per i cavi non è in dotazione, deve essere
omologata secondo VDE/ENEC e per il montaggio su guide a C e inoltre corri-
spondere alla classe di isolamento e al grado di protezione dell’apparecchio. I
morsetti a vite devono consentire il collegamento dei cavi utilizzati.
Raccomandazione: TYCO EKM 2020
3.13.2
8 mm
20 mm
A
B
5.
ACHTUNG: Die mit X markierte Anschluss-
belegung in der Spalte „Variante“ beachten
ATTENTION: Please note the assignment of con-
nections as marked with X in the column “Variante”
ATTENTION: Merci de noter l´affectation des rac-
cordements, marquée par „X“ dans la colonne Variante
PRECAUCIÓN: Por favor tengan en cuenta que la
conexión del cableado está marcado con una X en la
columna variante
ATTENZIONE: Si prega di notare la colonna con la
versione “X” che marca la assegnazione dei pin
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SK I
L1 N PE L2 L3 Variante
Standard
AstroDIM
StepDIM
Dali
CE
L1
L1
L1
L1
L1
N
N
N
N
N
PE
PE
PE
L2
DA
PST
L3
DA
PE
PE
SKI

10
4. Wartung LED
Maintenance LED
Entretien LED
Mantenimiento LED
Manutenzione LED

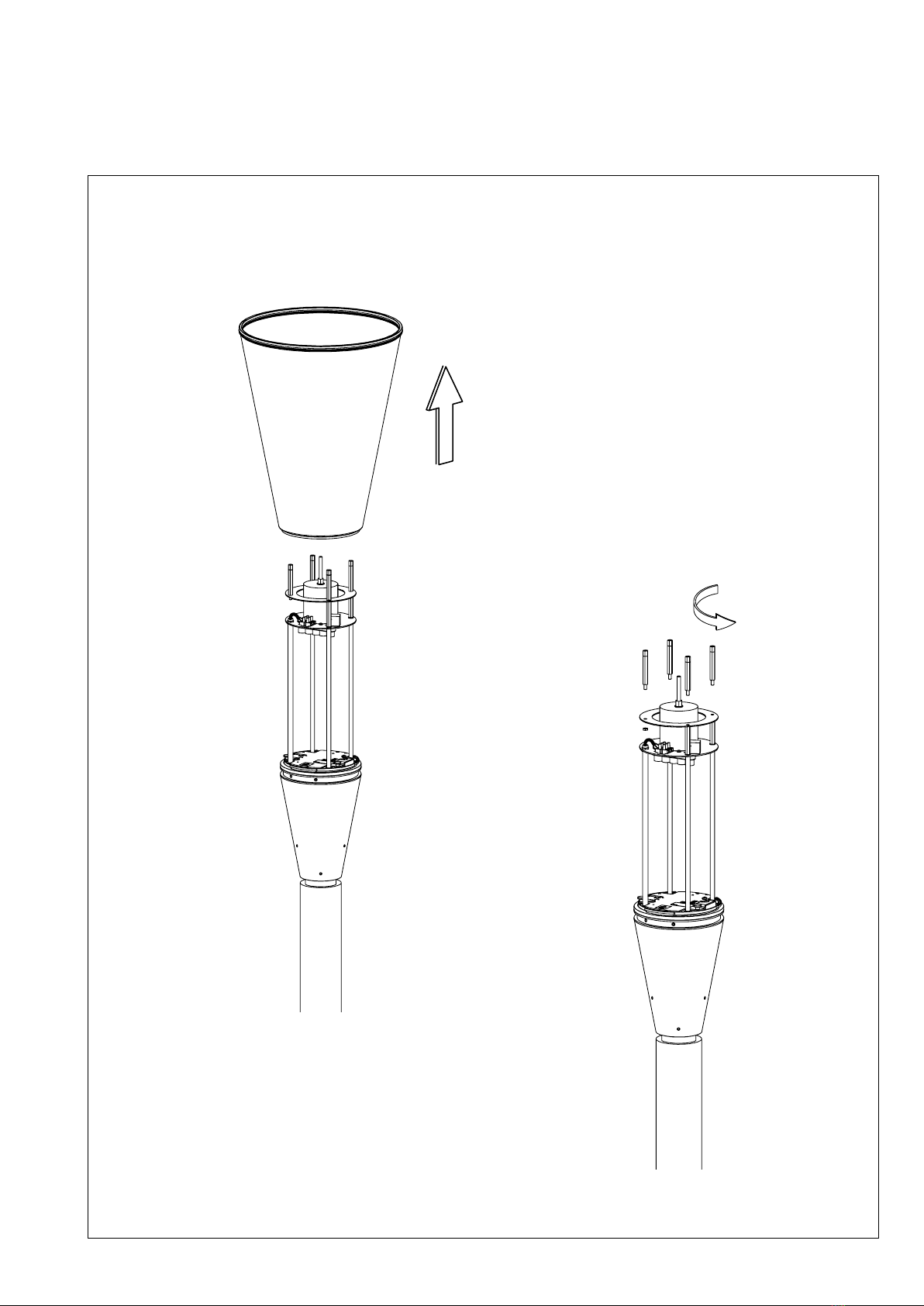

4.1
B
A

11
4.2
B
A

12
4. Wartung LED
Maintenance LED
Entretien LED
Mantenimiento LED
Manutenzione LED
4.3
B
A
C

13

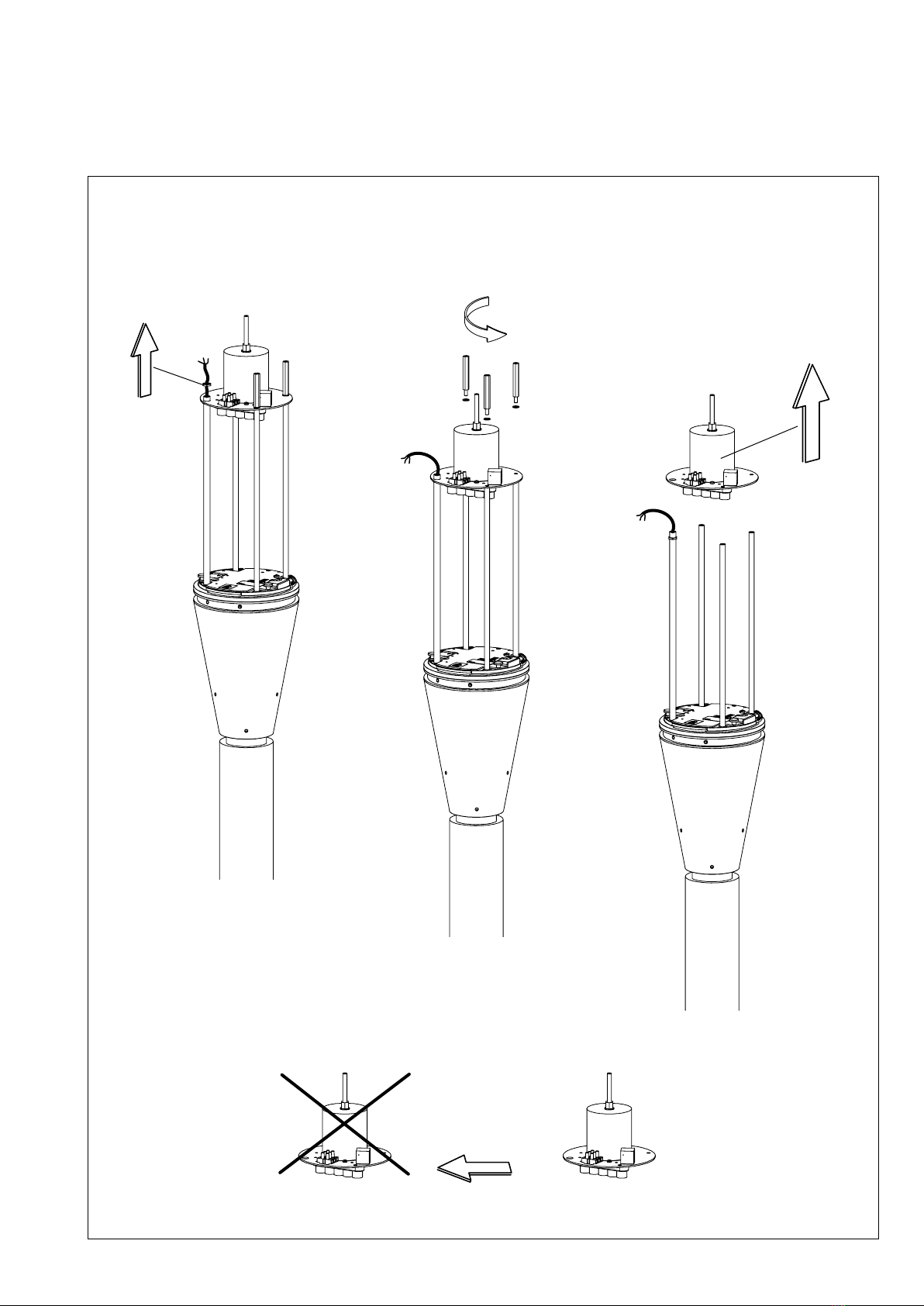

4.4
B
A
C
alt
old
ancien
viejo
vecchio
neu
new
nouveau
nuevo
nuovo
D

14

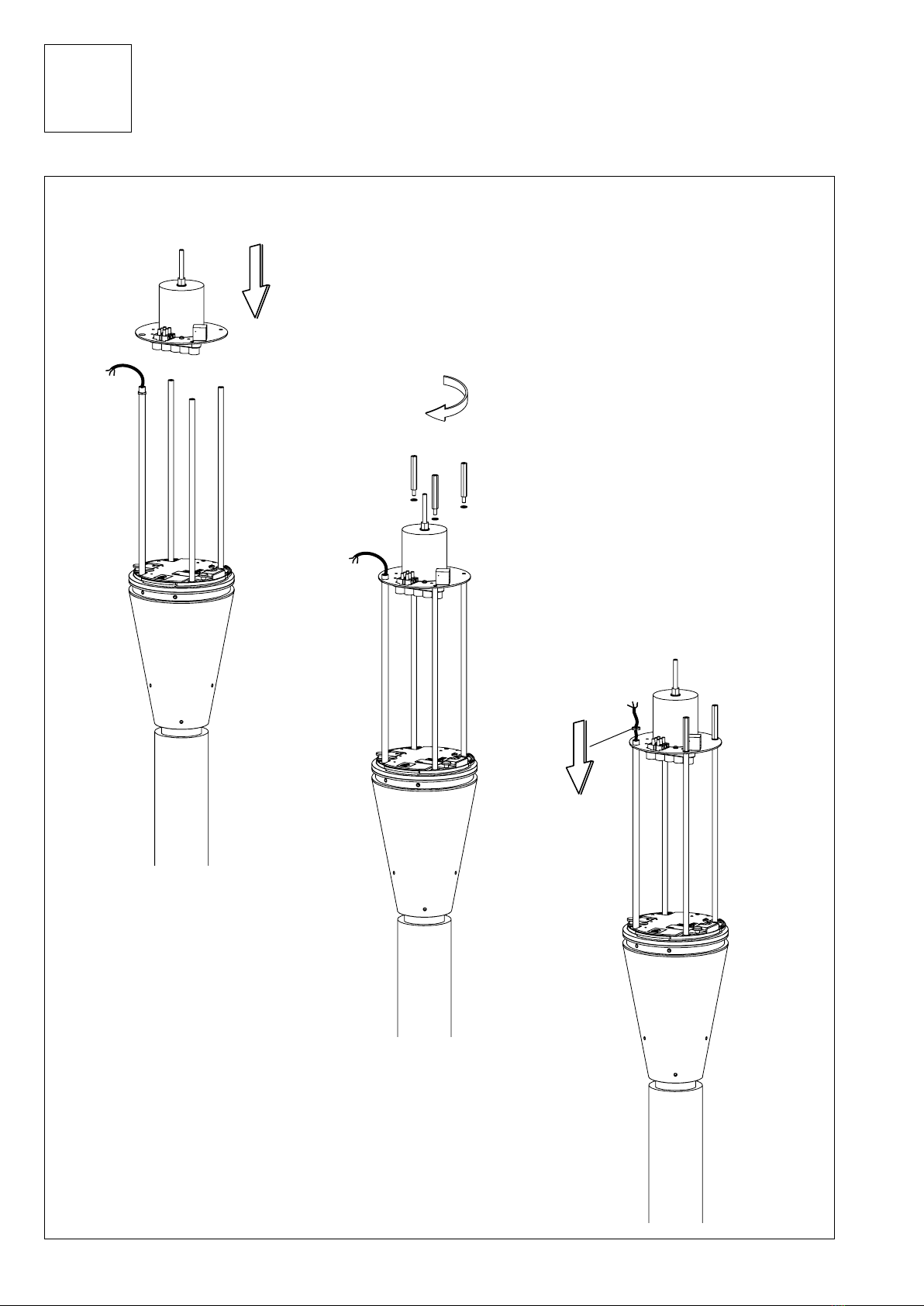

4.5
B
C
A
4. Wartung LED
Maintenance LED
Entretien LED
Mantenimiento LED
Manutenzione LED

15
4.6
B
C
A
Schutzklasse I
Protection rating I
Classe électrique I
Clase de protección I
Classe di Isolamento I
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
L1 N

16
4.7
B
A
4. Wartung LED
Maintenance LED
Entretien LED
Mantenimiento LED
Manutenzione LED

17
4.8
A

18
Schutzklasse II
Protection rating II
Classe électrique II
Clase de protección II
Classe di Isolamento II
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
L1 N
H05SS-F 2X1²
Schutzklasse I
Protection rating I
Classe électrique I
Clase de protección I
Classe di Isolamento I
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
H05SS-F 3G1² L1 N
SchutzklasseI Nachtabsenkung
Protection rating I Night economy feature
Classe électrique I Réduction de puissance la nuit
Clase de protección I Reducción nocturna
Classe di Isolamento I Riduzione notturna
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N PST
Schutzklasse I Dali
Protection rating I Dali
Classe électrique I Dali
Clase de protección I Dali
Classe di Isolamento I Dali
H05SS-F 5G1² L1 N DA DA
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II Dali
Protection rating II Dali
Classe électrique II Dali
Clase de protección II Dali
Classe di Isolamento II Dali
H05SS-F 4X1² L1 N DA DA
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
SchutzklasseI Step DIM / Lineswitch
Protection rating I Step DIM / Lineswitch
Classe électrique I Step DIM / Lineswitch
Clase de protección I Step DIM / Lineswitch
Classe di Isolamento I Step DIM / Lineswitch
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N SD
Schutzklasse II Nachtabsenkung
Protection rating II Night economy feature
Classe électrique II Réduction de puissance la nuit
Clase de protección II Reducción nocturna
Classe di Isolamento II Riduzione notturna
H05SS-F 4X1² L1 N PST
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Kabelbelegung
Wiring diagram
Positionnement brins de câble
Tendido de cables
Assegnazione dei cavi
5.

19
SchutzklasseI 2-phasig +Nachtabsenkung
Protection rating I 2-phase + Night economy feature
Classe électrique I biphasé + Réduction de puissance
la nuit
Clase de protección I 2-fases + Reducción nocturna
Classe di Isolamento I 2-fase + Riduzione notturna
grau
grey
gris
gris
grigio
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
H05SS-F 5G1² L1 N PST L2
SchutzklasseI 3-phasig
Protection rating I 3-phase
Classe électrique I triphasé
Clase de protección I 3-fases
Classe di Isolamento I 3-fase
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N L2 L3
SchutzklasseI 2-phasig
Protection rating I 2-phase
Classe électrique I biphasé
Clase de protección I 2-fases
Classe di Isolamento I 2-fase
braun
brown
brun
marrón
marrone
grün/gelb
green/yellow
vert/jaune
amar./verde
verde/giallo
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 5G1² L1 N L2
Schutzklasse II 2-phasig + Nachtabsenkung
Protection rating II 2-phase + Night economy feature
Classe électrique II biphasé + Réduction de puissance
la nuit
Clase de protección II 2-fases + Reducción nocturna
Classe di Isolamento II 2-fase + Riduzione notturna
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
H05SS-F 4X1² L1 N PST L2
Schutzklasse II Step DIM / Lineswitch
Protection rating II Step DIM / Lineswitch
Classe électrique II Step DIM / Lineswitch
Clase de protección II Step DIM / Lineswitch
Classe di Isolamento II Step DIM / Lineswitch
H05SS-F 4X1² L1 N SD
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II 3-phasig
Protection rating II 3-phase
Classe électrique II triphasé
Clase de protección II 3-fases
Classe di Isolamento II 3-fase
H05SS-F 4X1² L1 N L2 L3
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
Schutzklasse II 2-phasig
Protection rating II 2-phase
Classe électrique II biphasé
Clase de protección II 2-fases
Classe di Isolamento II 2-fase
H05SS-F 4X1² L1 N L2
braun
brown
brun
marrón
marrone
blau
blue
bleu
azul
blu
schwarz
black
noir
negro
nero
grau
grey
gris
gris
grigio
= nicht belegt / not allocated / non affecté / non conectar / non assegnato

20
6.1
6.2
StepDIM
AstroDim
6. Einstellmöglichkeiten “DIM Modul”
Settings “DIM Modul”
Possibilités de réglage “Module DIM”
Posibilidades de ajuste “Módulo DIM”
Possibilità di regolazione del “Modulo DIM”
Nachtabsenkung über Steuerleitung
Absenkung auf 30% / 50% / 70%
(weitere Stufen auf Anfrage)
Programmierung via Software
Serienmäßig integriert
Dims via a control lead
Dims to 30% / 50% / 70%
(For other dim levels, consult factory)
Programmes via software
Features above are standard
Réduction de puissance nocturne avec ligne
de commande
Réduction sur palier de 30% / 50% / 70%
(autres paliers sur demande)
Programmation via logiciel (software)
Intégrée en série.
Reducción de potencia por la noche mediante
línea piloto
Reducción de potencia a un 30% / 50% / 70%
(otros niveles a petición del cliente)
Programación a través de software
Integrado de serie
Riduzione notturna tramite linea di controllo
Riduzione del 30% / 50% / 70%
(ulteriori livelli su richiesta)
Programmazione tramite Software
Integrazione di serie
Nachtabsenkung ohne Steuerleitung
Dimmung auf 2 Absenkstufen möglich
Programmierung via Software
Theoretische Mitternacht wird selbständig ermittelt
Serienmäßig integriert
Dims without using a control lead
2 stages are possible
Programmes via software
Automatically determines when midnight is (approximate)
Features above are standard
Réduction de puissance nocturne sans ligne de commande
Gradation d´éclairage possible sur 2 paliers de réduction.
Programmation via logiciel (software)
L´heure de minuit théorique est déterminée de façon indépen
dante.
Intégrée en série.
Reducción de potencia por la noche sin línea piloto
La luz se puede regular a 2 niveles de reducción de potencia
Programación a través de software
La medianoche teórica se calcula de forma automática
Integrado de serie
Riduzione notturna senza linea di controllo
Regolazione possibile su 2 livelli di riduzione
Programmazione tramite Software
La mezzanotte teorica viene individuata automaticamente
Integrazione di serie
