Hioki BT5525 User guide

BT5525
スタートアップ ガイド
Startup Guide
�动指南
스타트업 가이드
絶縁抵抗試験器
BATTERY INSULATION TESTER
电池绝缘电阻测试仪
배터리용 절연저항 시험기
JA/EN/CN/KO
Oct. 2022 Edition 1
BT5525A965-00 22-10H
保留备用
[600630750]
KO
CN
EN
JA
HIOKI BT5525A965-00

HIOKI BT5525A965-00

JA-1
梱包内容の確認
本器がお手元に届きましたら、輸送中に異常や損傷が発生し
ていないか点検してからご使用ください。特に付属品、パネ
ル面のスイッチ、および端子類に注意してください。万一、
破損している場合または仕様どおりに動作しない場合は、お
買上店（代理店）か最寄りの営業拠点にご連絡ください。
BT5525 絶縁抵抗試験器
電源コード
スタートアップガイド（本書）
使用上の注意（0990A903）
EXT. I/Oコネクター（オス）
EXT. I/Oコネクターカバー
EXT. I/Oインターロック解除ジグ
オプション
製品名 定格電圧 定格電流 ケーブル長
L2130 クリップ形リード
（赤）
500 V 50 mA 1.5 m
L2131 クリップ形リード
（黒、特殊トライアキシャ
ルコネクター）
500 V 50 mA 1.5 m
L2132 片側開放リード
（赤）
500 V 50 mA 5 m
L2133 片側開放リード
（黒、特殊トライアキシャ
ルコネクター）
500 V 50 mA 5 m
L9094 出力コード
（アナログ出力）
30 V 0.5 A 1.5 m
L9637 RS-232Cケーブル
（9ピン - 9ピン）
– – 3 m
概要
本器は直流電圧を発生し、機器、部品、バッテリーなどの絶
縁抵抗を検査する絶縁抵抗試験器です。
試験電圧を任意に設定でき、高速な試験ができます。また、
BDD（Break Down Detect）機能により、バッテリー注液前
の絶縁抵抗試験において、微小な短絡やコンタミ（金属異物の
混入）を検出できます。さらに、豊富な通信インターフェイス
を標準装備しているため、製造・検査ラインから研究開発ま
で幅広く使用できます。
コンタミ検出品
コンタミ
負極
絶縁物
正極
コンタミが生産工程で混入
潜在不良品
として判定
PASS
はじめに
このたびは、HIOKI BT5525 絶縁抵抗試験器をご選定いただ
き、誠にありがとうございます。この製品を十分にご活用い
ただき、末長くご使用いただくためにも、取扱説明書はてい
ねいに扱い、大切に保管してください。
次の取扱説明書がありますので、本器を使用する前にご覧く
ださい。
種類 記載内容
取扱説明書
（PDFダウンロード） 詳細な操作方法、機能、仕様などに
ついて記載しています。
弊社ウェブサイトからダウンロード
してご覧ください。
https://www.hioki.co.jp/jp/support/
download/
スタートアップ
ガイド（本書）
本器を安全に使用していただくため
の情報、基本的な操作方法、仕様（抜
粋）を記載しています。
使用上の注意 本器を安全に使用していただくため
の情報について記載しています。
製品ユーザー登録のお願い
製品に関する重要な情報をお届けするため
に、ユーザー登録をお願いします。
https://www.hioki.co.jp/jp/mypage/registration/
BT5525A965-00
HIOKI BT5525A965-00

JA-2

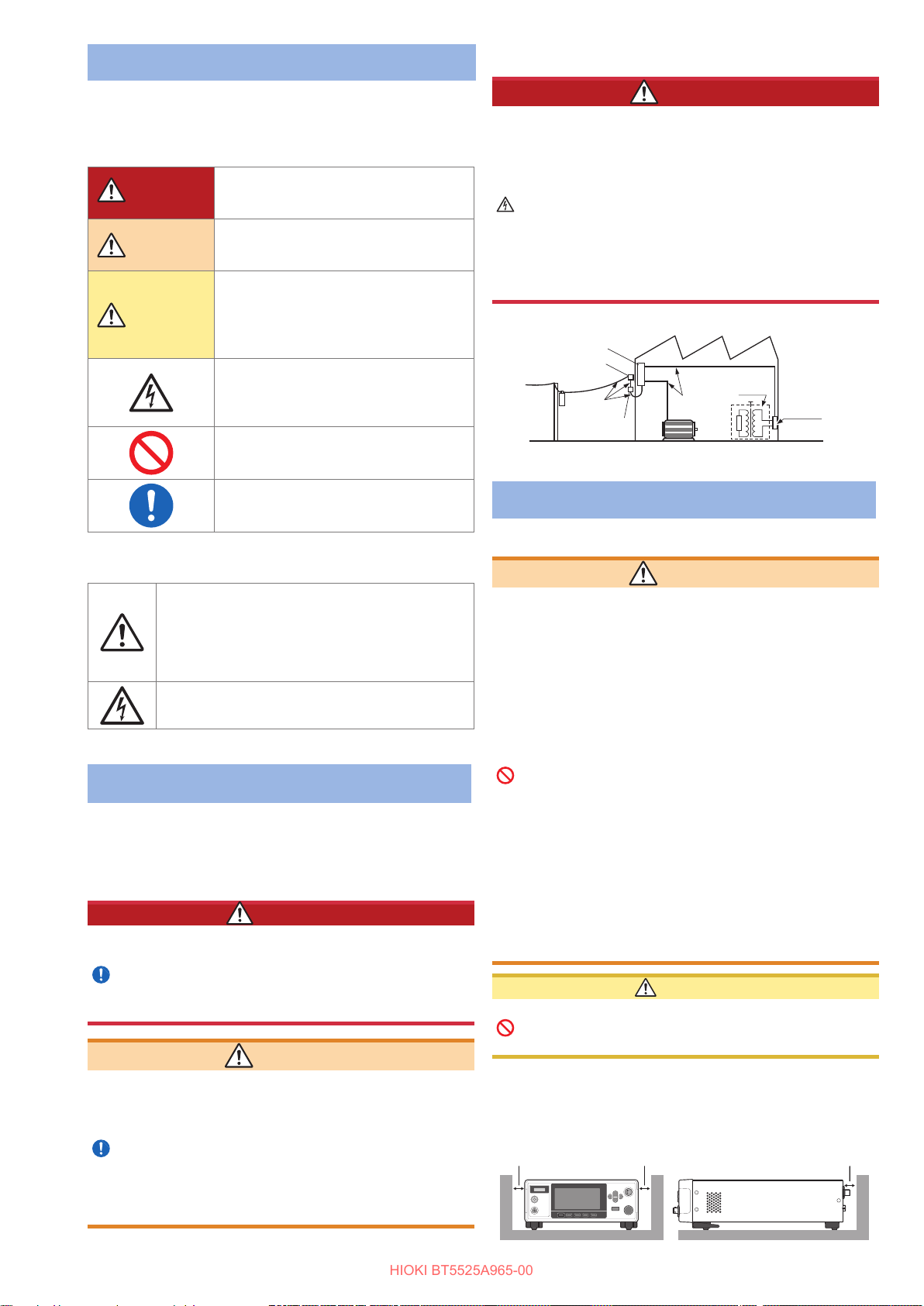

測定カテゴリについて
危険
測定器の定格測定カテゴリの分類を超える主電
源回路の測定に、その測定器を使用しない
主電源回路の測定に、定格測定カテゴリが規定
されていない測定器を使用しない
重大な人身事故または測定器・設備の破損を引き起
こすおそれがあります。
コンセント
CAT II
屋内配線
引込み口
引込み線
CAT IV
電力量メーター
CAT III
分電盤
固定設備
ご使用にあたっての注意
本器の設置
警告
次のような場所に本器を設置しない
• 直射日光があたる場所、高温になる場所
• 腐食性ガスや爆発性ガスが発生する場所
• 強力な電磁波を発生する場所、帯電しているものの近
く
• 誘導加熱装置（高周波誘導加熱装置、IH調理器具など）
の近く
• 機械的振動が多い場所
• 水、油、薬品、溶剤などがかかる場所
• 多湿、結露する場所
• ほこりが多い場所
本器が破損したり誤動作をしたりし、人身事故を引
き起こすおそれがあります。
注意
通気口をふさがない
内部の温度が上昇し、人身事故、火災、または本器
の破損を引き起こすおそれがあります。
本器の温度上昇を防ぐため、周囲から指定の距離以上離して
設置してください。
• 底面を下にして設置する。
• 通気口をふさがない。
50 mm 50 mm 50 mm
表記について
本書では、リスクの重大性および危険性のレベルを以下のよ
うに区分して表記します。
安全に関する表記
危険回避しないと、死亡または重度の傷害に
つながる切迫した危険な状況を示します。
警告
回避しないと、死亡または重度の傷害に
つながり得る潜在的に危険な状況を示し
ます。
注意
回避しないと、軽度または中度の傷害に
つながり得る潜在的に危険な状況、また
は対象製品（またはその他の財産）が破損
する潜在的なリスクを示します。
高電圧による危険があることを示します。
安全の確認を怠ったり取り扱いを誤った
りすると、感電、やけど、または死亡の
おそれがあります。
禁止された行為を示します。
しなければならない行為を示します。
機器上の記号
潜在的なハザードがあることを示します。
取扱説明書の「ご使用にあたっての注意」
および各使用説明の冒頭に記載されてい
る警告メッセージ、ならびに付属の「使用
上の注意」をご覧ください。
危険な電圧が発生する端子であること示
します。
安全について
本器はIEC 61010安全規格に従って設計され、その安全性は
出荷前の検査で確認されています。しかしながら、この取扱
説明書の記載事項に従わない場合は、本器が備えている安全
のための機能が損なわれるおそれがあります。
本器を使用する前に、次の安全に関する事項をよくお読みく
ださい。
危険
使用前に取扱説明書を読み、内容を理解する
使い方を誤り、重大な人身事故または本器の破損を
引き起こすおそれがあります。
警告
電気計測器を初めて使用する場合は、経験者の
監督の下で計測を行う
使用者が感電するおそれがあります。また、発熱、火
災、短絡によるアーク放電などを引き起こすおそれ
があります。
HIOKI BT5525A965-00

JA-3
外部制御（EXT. I/O）
参照：取扱説明書「7 外部制御（EXT. I/O）」
危険
EXT. I/O コネクターに、最大入力電圧/電流を
超える電圧 /電流を入力しない
本器が破損し、重大な人身事故を引き起こすおそれ
があります。
警告
本器のEXT. I/O コネクターに外部から電源を入
力しない
本器のEXT. I/O コネクターは外部電源を入力できま
せん。EXT. I/OのISO_5 V端子は5 V（NPN）/−5 V
（PNP）電源出力です。本器が破損するおそれがあり
ます。
本器のEXT. I/O コネクターに機器を接続すると
きは、ねじでコネクターを確実に留める
動作中にコネクターが外れて他の導電部などに触れ
ると、感電事故を引き起こすおそれがあります。
（インターロック解除ジグはねじで留めません）
通信機能
参照：取扱説明書「8 通信機能」
警告
インターフェイスのコネクターを着脱する前に、
各機器の電源を切る
使用者が感電するおそれがあります。
ラックマウント
参照：取扱説明書「11.7 ラックマウント」
警告
ラックマウント金具を本器に取り付けるときは、
指定のねじを使用する（バインド小ねじ M4 ×
8 mm）*
* M4かつ首下長さ8 mm以上9.5 mm以下も使用可
ラックマウント金具を本器から取り外し元に戻
すときは、はじめに取り付けられていたねじと
同じものを使用する
他のねじで固定すると本器が破損し、人身事故を引
き起こすおそれがあります。
ねじを紛失したりねじが破損したりした場合は、お
買上店（代理店）か最寄りの営業拠点にご連絡くださ
い。
試験前の点検
危険
使用前に、テストリードの被覆が破れたり金属
が露出したりしていないか確認する
使用前に、本器の点検と動作の確認をする
破損しているプローブや本器を使用すると、重大な
人身事故を引き起こすおそれがあります。損傷があ
る場合は、弊社指定のものと交換してください。
電源供給
警告
電源コードを接続する前に、使用する電源電圧
が本器の電源接続部に記載されている電圧範囲
内であることを確認する
電圧範囲外の電圧を入力すると、本器が破損し、人
身事故を引き起こすおそれがあります。
電源コードは、接地形 2極コンセントに接続す
る
接地ができないコンセントに接続すると、使用者が
感電するおそれがあります。
テストリード
危険
被覆が破損して金属部が露出しているテスト
リード類を使用しない
重大な人身事故を引き起こすおそれがあります。
テストリードの先端で、電圧が印加されている
2線間を短絡しない
短絡により、重大な人身事故や引き起こすおそれが
あります。
警告
本器にオプションのテストリードを接続して使
用する場合は、それぞれに表記されている定格
の低い方を超える測定に使用しない
いずれかの定格を超えた測定に使用すると、使用者
が感電するおそれがあります。
本器を使用するときは、弊社が指定したテスト
リードを使用する
指定以外のテストリードを使用すると、人身事故や
短絡事故を引き起こすおそれがあります。
被試験物が接続されている回路の電源を切って
から、テストリードを接続する
本器が破損し、人身事故を引き起こすおそれがあり
ます。
HIOKI BT5525A965-00

JA-4
各部の名称と機能
2244
77991010
55
66
11
88
33
1111 1313 1414
2020 1919 1818 171721212222
1515
1212
1616
11TESTインジケーター 測定端子に危険な電圧が発生してい
るときに点灯
22表示部 モノクログラフィック液晶
ディスプレー
33COMPランプ コンパレーター機能使用時に、測定
値の判定結果を表示
44カーソルキー 画面に表示された項目を移動
55START キー 絶縁抵抗試験を開始
66STOPキー 絶縁抵抗試験を停止
77ENTERキー 画面に表示された項目を確定
88Fキー 画面に表示された項目を選択
99MENUキー 設定画面を表示、ページを切り替え
1010 測定端子 テストリードを接続
1111 電源スイッチ 本器の電源のON/OFFを切り替え
1212 電源インレット 本器に付属する電源コードを接続
1313 通気口 本器の内部の温度が上昇し過ぎない
ように換気
1414 GND端子 本器をアースに接続する端子
1515 EXT. I/Oコネクター 本器を外部制御するときに使用
1616 製造番号 管理番号
1717 MACアドレス LANのMAC アドレス
1818 EXT. I/O MODE切替
スイッチ（NPN/PNP）
EXT. I/O に接続するPLC の種別を
切り替え
1919 LANコネクター PCから本器を制御
2020 USBコネクター PCから本器を制御
2121 RS-232Cコネクター PCから本器を制御
2222 アナログ出力端子 測定値をアナログ出力
試験時の注意
危険
本器の定格の範囲外、または仕様の範囲外で使
用しない
本器が破損したり発熱したりし、重大な人身事故を
引き起こすおそれがあります。
警告
活線状態で絶縁抵抗試験をしない
本器が破損し、人身事故を引き起こすおそれがあり
ます。測定対象の電源を切ってから測定をしてくだ
さい。
試験中および直後（TEST インジケーターが点
灯中）は、被試験物、テストリードの先端、測
定端子に触れない
これらの部分が高電圧の電荷によって充電されてい
るため、感電事故を引き起こすおそれがあります。
OKNO
点灯または点滅 消灯
NO
NO
試験終了後は、TEST インジケーターが消灯し
てからテストリードを被測定物から外す
感電事故を引き起こすおそれがあります。
被試験物が容量成分を含む場合、絶縁抵抗試験
の前に、本器の放電機能を使用して被試験物を
放電させる
容量成分が試験電圧に相当する電荷によって被試験
物が充電されたままになっているため、感電事故を
引き起こすおそれがあります。
HIOKI BT5525A965-00

JA-5
試験の流れ
1
異常がないか確認する
2
テストリードを本器の測定端子に接続する
弊社が指定したテストリードを使用してください。
3
本器に電源を供給する
電源コードを接続し、電源を入れます。
4
通信ケーブルを本器に接続する
参照：取扱説明書「8 通信機能」
5
試験条件を設定する
• 試験電圧
• 抵抗レンジ
• サンプリング時間
• 測定ディレイ時間
• 試験時間
• コンパレーター上限値・下限値
• 試験モード
• ビープ音
6
テストリードを被試験物に接続する
残留電荷がある場合、十分に放電してから、テストリー
ドを被試験物に接続してください。
7
試験を開始する
8
試験を終了する
9
TESTインジケーターが消灯してからテストリー
ドを被試験物から外す
TEST インジケーターが薄暗く点灯している間は、自
動放電機能が有効です。TEST インジケーターが消灯
してから、テストリードを被試験物から外してくださ
い。
試験前の点検
使用前に、本器の点検と動作の確認をしてください。
参照：取扱説明書「2.1 試験前の点検」
電源コード、テストリードの被覆が破れていないか。金属が露
出していないか。
本器に破損しているところがないか。
絶縁抵抗試験の確認で抵抗値が正常か。
測定した抵抗値が用意した抵抗値と一致するか。
絶縁抵抗試験の確認
用意するもの
推奨抵抗 高電圧高抵抗値厚膜抵抗器 GSシリーズ
メーカー KOA株式会社製または相当品
使用する電圧および電力に注意してください。
注意
用意した抵抗器の定格電圧（電力）を超える試験
電圧（電力）を入力しない
抵抗器が破損するおそれがあります。
設定例：被試験物の絶縁抵抗値が100 MΩで、印加する試験
電圧が500 Vの場合
1
被試験物の絶縁抵抗値相当の抵抗器を用意する
2
試験電圧が、用意した抵抗器の最高使用電圧より
小さいことを確認する
試験電圧 < 用意した抵抗の最高使用電圧
試験電圧と被試験物の絶縁抵抗値から算出される消費
電力が、用意した抵抗器の定格電力より小さいことを
確認します。
（試験電圧と被試験物の絶縁抵抗値から算出される消費
電力が、用意した抵抗器の定格電力より大きくなる場
合は、抵抗器を変更するか試験電圧を変更してくださ
い）
例
500 V ×500 V
100 MΩ= 0.0025 W < 0.5 W
（試験電圧の二乗）
（被試験物の絶縁抵抗値）
（用意した抵抗器の定格電力）
3
試験電圧を 500 Vに設定する
4
下限値を 90 MΩ、上限値を 110 MΩに設定する
（100 MΩの抵抗器を使用した場合）
5
用意した抵抗器にテストリードを接続する
6
試験を開始する
7
測定抵抗値が用意した抵抗値と一致することと、
コンパレーターの判定結果が[PASS] になること
を確認する
HIOKI BT5525A965-00

JA-6
EXT. I/O
使用コネクター D-SUB 37 ピン メス 嵌合固定台ねじ#4-40
入力 フォトカプラー絶縁無電圧接点入力
（電流シンク/ソース出力対応）
入力ON電圧 残留電圧 1 V以下
入力OFF電圧 OPEN（遮断電流100 µA 以下）
入力ON電流 3 mA/ チャネル
最大印加電圧 30 V
出力 フォトカプラー絶縁オープンドレイン出力
（無極性）
最大負荷電圧 30 V
残留電圧 1 V以下
最大出力電流 50 mA/チャネル
電源出力 出力電圧 シンク：5.0 V ±10%
ソース：−5.0 V ±10%
最大出力電流 100 mA
絶縁 保護接地電位および測定回路か
らフローティング
対地間電圧 DC 50 V、AC 30 V rms、
AC 42.4 V peak以下
オプション
L2130 クリップ形リード
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 0°C～40°C、80% RH以下
（結露しないこと）
保存温湿度範囲 −10°C～50°C、80% RH以下
（結露しないこと）
適合規格 EN 61010 タイプA
外形寸法 全長：約1710 mm
ケーブル長：約1500 mm
質量 約70 g
定格電流 50 mA
対地間定格電圧 500 V（予想される過渡過電圧：50 V）
L2131 クリップ形リード
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 0°C～40°C、80% RH以下
（結露しないこと）
保存温湿度範囲 −10°C～50°C、80% RH以下
（結露しないこと）
適合規格 EN 61010 タイプA
外形寸法 全長：約1675 mm
ケーブル長：約1500 mm
質量 約170 g
定格電流 50 mA
対地間定格電圧 500 V（予想される過渡過電圧：50 V）
仕様
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 0°C ～40°C、80％RH以下
（結露しないこと）
保存温湿度範囲 −10°C ～50°C、80％RH以下
（結露しないこと）
適合規格 安全性 EN 61010
EMC EN 61326 Class A
電源 定格電源電圧：AC 100 V ～240 V
（定格電源電圧に対し±10%の電圧変動を考慮
しています）
定格電源周波数：50 Hz/60 Hz
予想される過渡過電圧：2500 V
最大定格電力：100 VA
連続使用時間 規定なし（ただし、連続短絡状態は不可）
外形寸法 約215W ×80H ×306.5D mm
（突起物を含まない）
質量 約2.8 kg
製品保証期間 3年間
測定項目 絶縁抵抗、電圧モニター
出力発生部
出力電圧範囲 25 V ～500 V（初期設定：25 V）
出力設定分解能 1 V
定格負荷 1.25 VA（500 V, 2.5 mA）
短絡電流 60 mA以下
出力インピーダンス 5 Ω
（電流制限設定 50 μA ～990 μA）
200 Ω （電流制限設定 1.0 mA ～50 mA）
アナログ出力範囲 測定抵抗の全範囲内で0 V ～4 Vを出力
（負荷抵抗1 MΩ以上）
制約事項 電流制限設定5.1 mA以上のとき、測定開始
後200 msで20 V以上にならない場合、測
定を強制終了する（OVERHEAT ERROR）。
1 s後測定可能とする。
抵抗レンジ 抵抗値範囲 出力電圧（DC）
2 MΩ0.000 MΩ～9.999 MΩ0 V ～4 V
20 MΩ0.00 MΩ～99.99 MΩ0 V ～4 V
200 MΩ0.0 MΩ～999.9 MΩ0 V ～4 V
2000 MΩ
（100 V ≦V ≦500 V）0 MΩ～9999 MΩ0 V ～4 V
全抵抗レンジ Over.F 4 V
Under.F 0 V
HIOKI BT5525A965-00

JA-7
L2132 片側開放リード
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 0°C～40°C、80% RH以下
（結露しないこと）
保存温湿度範囲 −10°C～50°C、80% RH以下
（結露しないこと）
外形寸法 全長：約5075 mm
ケーブル長：約5000 mm
質量 約115 g
定格電流 50 mA
対地間定格電圧 500 V（予想される過渡過電圧：50 V）
L2133 片側開放リード
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 0°C～40°C、80% RH以下
（結露しないこと）
保存温湿度範囲 −10°C～50°C、80% RH以下
（結露しないこと）
外形寸法 全長：約5050 mm
ケーブル長：約5000 mm
質量 約400 g
定格電流 50 mA
対地間定格電圧 500 V（予想される過渡過電圧：50 V）
L9094 出力コード
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 −25°C～65°C、80% RH以下
（結露しないこと）
保存温湿度範囲 −25°C～65°C、80% RH以下
（結露しないこと）
最大定格電圧 30 V
最大定格電流 0.5 A
ケーブル長 約1500 mm（接続端子含む）
質量 約40 g
L9637 RS-232Cケーブル
使用場所 屋内使用、汚染度2、高度2000 m まで
使用温湿度範囲 0°C～40°C、80% RH以下
（結露しないこと）
保存温湿度範囲 −10°C～50°C、80% RH以下
（結露しないこと）
ケーブル長 約3000 mm（コネクター部含む）
質量 約215.4 g
その他の仕様については、取扱説明書「9 仕様」をご覧ください。
機能仕様
(1) コンタクトチェック機能
参照：取扱説明書「5.1 接触不良や接触状態を確認する
（コンタクトチェック機能）」
(2) 電流制限機能
参照：取扱説明書「5.3 被試験物（DUT）に印加する電
流を制限する」
(3) BDD 機 能（ Break Down Detect）
参照：取扱説明書「5.2 微小な絶縁不良を検出する
（BDD機能）」
(4) コンパレーター機能
参照：取扱説明書「3.6 測定値を判定する（コンパレー
ター機能）」
(5) パネル機能
参照：取扱説明書「 6.1 測定条件を保存する（パネル
セーブ機能）」、「6.2 測定条件を読み込む（パネルロー
ド機能）」
(6) メモリー機能
参照：取扱説明書「4.4 メモリー機能について」
(7) サンプリング時間
参照：取扱説明書「3.3 サンプリング時間を設定する」
(8) 測定ディレイ時間
参照：取扱説明書「3.4 測定ディレイ時間を設定する」
(9) 試験モード
参照：取扱説明書「3.7 試験モードを設定する」
(10) 判定ビープ音
参照：取扱説明書「3.8 判定結果や試験終了をビープ音
で知らせる」
(11) キー操作音
参照：取扱説明書「5.4 キー操作音の有無を設定する」
(12) インターロック機能
参照：取扱説明書「2.6 本器の出力を遮断する（イン
ターロック機能）」
(13) キーロック機能
参照：取扱説明書「5.5 キー操作を有効・無効にする」
(14) 自動放電機能
参照：取扱説明書「4.6 残留電荷を放電する（自動放電
機能）」
(15) システムリセット機能
参照：取扱説明書「5.9 本器を初期化する（リセット）」
(16) コマンドモニター機能
参照：取扱説明書「8.6 通信コマンドの表示（コマンド
モニター機能）」
(17) 自動データ出力機能
参照：取扱説明書「8.5 試験終了ごとに測定値を自動送
信する（自動データ出力機能）」
HIOKI BT5525A965-00

JA-8
保守・サービス
修理・点検
警告
本器を改造、分解、または修理しない
本器の内部には、高電圧を発生している部分があり
ます。作業者が感電したり、火災を引き起こしたり
するおそれがあります。
注意
本器を輸送するときは、次の事項を必ずお守り
ください。
• テストリードを本器から外す
• 故障内容を書き添える
• 最初にお届けした梱包材を使用し、二重梱包をする
輸送中に、本器などが破損するおそれがあります。
クリーニング
注意
通気口を定期的に清掃する
通気口が目詰まりすると、本器内部の冷却能力が低
下し、本器が破損するおそれがあります。
本器の汚れをとるときは、柔らかい布に水か中
性洗剤を少量含ませて、軽く拭く
ベンジン、アルコール、アセトン、エーテル、ケトン、
シンナー、ガソリン系を含む洗剤などを使用したり、
強く拭いたりすると、本器が変形、変色することが
あります。
表示部は乾いた柔らかい布で軽く拭いてください。
困ったときは
故障と思われるときは、「修理を依頼する前に」を確認してく
ださい。それでも問題が解決しない場合は、お買上店（代理店）
か最寄りの営業拠点にご連絡ください。
LCD 表示部にエラーが表示された場合は確認または修理が必
要です。試験中のコマンドエラー、実行エラー、およびパラメー
ターエラーは、ブザー音のみでメッセージは表示されません。
修理を依頼する前に
測定
症状 原因 対処方法
測定値が表示され
ない。
• オートレンジが確
定していない。
• 試験時間を長く設定
してください。
• サンプリング時間
が長く設定されて
いる。
• サンプリング時間を
短く設定してくださ
い。
電圧が出力されな
い。
• テストリードが断
線している。
• テスターなどでテス
トリードの導通を確
認してください。
設定した電圧が出
力されない。
• 電流制限機能によ
り、被試験物に流
れる電流が制限さ
れている。
• 負荷の抵抗値を確認
し、電流制限値を適
切に設定してくださ
い。
例：電流制限値の設
定が0.5 mA、設
定電圧が500 V、
抵抗負荷が
400 kΩの場合、
200 V までしか
上昇しません。
測定値が安定しな
い。
• 電源周波数の設定
が間違っている。
• お客様の環境に合っ
た電源周波数に変更
してください。
• 容量を持つ負荷が
接続されている。
• 容量によっては安定
するまでに時間がか
かります。試験時間
を長く設定してくだ
さい。
• ノイズの影響を受
けている。
• ノイズの影響を受け
ないように試験環境
を見直してください。
[U. FAIL] と
[L. FAIL] が同時
に点灯する。
• 設定されたコンパ
レーターの上下限
値とレンジ設定が
合っていない。
• 設定したレンジの表
示範囲に合わせてコ
ンパレーターの上下
限値を設定してくだ
さい。
• BDD による判定が
有効になっている。
• BDDカウントが1以
上のとき、U. FAIL
かつL. FAILになり
ます。BDDによる判
定が不要な場合は無
効にしてください。
参照：取扱説明書
「BDDによる判定を
有効にする」
HIOKI BT5525A965-00

JA-9
その他
症状 原因、対処方法
電源が入らない。 • 電源が供給されて
いない。
• 電源コードの導通を
確認してください。
• 設備のブレーカーが
ON になっているか
確認してください。
• 電源スイッチ（背面）
をON にしてくださ
い。
• 電源電圧または周
波数が異なってい
る。
• 電源定格を確認して
ください。
（100 V-240 V、
50 Hz/60 Hz）
キー操作ができな
い。
• [LOCK] が表示さ
れている。
（キーロック状態）
• キーロックを解除し
てください。
• [ILOCK] が表示さ
れている。
（インターロック状
態）
• EXT. I/O のインター
ロック状態解除信号
をON にして、イン
ターロックを解除し
てください。
• [RMT] が表示され
ている。
（リモート状態）
• MENU キーを押し
て、リモート状態を
解除してください。
コンタクトチェッ
クエラーが出る。
• テストリードが断
線している。
• テスターなどでテス
トリードの導通を確
認してください。
• 被試験物に接触し
ていない。
• 配線を確認してくだ
さい。
原因がわからないとき
原因がわからないときはシステムリセットをしてみてくださ
い。
すべての設定が工場出荷時の初期設定状態になります。
参照：取扱説明書「5.9 本器を初期化する（リセット）」
通信・外部制御
症状 原因 対処方法
通信がうまくいか
ない。
• RS-232C の通信ス
ピードが適切でな
い。
• コントローラーと本
器の通信スピードが
同じになるように設
定してください。
• IP アドレスが適切
でない。
• 他のネットワーク機
器とIP アドレスが重
複していないか確認
してください。本器
の初期IP アドレスは
「192.168.1.1」です。
• USB 通信に使用し
ているCOM ポート
番号が適切でない。
• COM ポート番号を
確認してください。
WindowsⓇのデバイ
スマネージャーで確
認できます。
• 送信したコマンド
が適切でない。
• コマンドモニター機
能を使用して、送受
信したコマンドを確
認してください。
• コマンドエラーや実
行エラーの発生箇所
も確認できます。
コマンド送信時に
ブザーが鳴る。
• 通信コマンドの処
理でエラーが発生
している。
• エラー表示と対処法
をご覧ください。
EXT. I/O で制御
ができない。
• コネクターが抜け
ている。
• ピン番号が間違っ
ている。
• ISO_COM端子の
配線が間違ってい
る。
• NPN/PNP の設定
が間違っている。
• 接点（またはオープ
ンコレクター）制御
をしてください。
（電圧で制御するので
はありません）
• EXT. I/O コネクター
に電源を供給してく
ださい。本器への電
源供給は不要です。
• EXT. I/O テスト機能
を使用して入力信号
と出力信号を確認し
てください。
HIOKI BT5525A965-00

JA-10
エラー
エラー
番号 エラー内容 詳細 対処方法 EXT. I/O の
ERROR信号
測定
ステータ スの応答
エラークエリー
（:SYSTem:ERRor?）
の応答
ステータス・バイ
ト・レジスター
（STB）のセットさ
れるビット
標準イベント・ステータ
ス・レジスター（SESR）
のセットされるビット
*CLS コマンドに
よるクリアー
0エラー無し エラーはありません。 0,"No Error" -100 コマンドエラー 通信コマンドの文字列が不正です。 コマンドの文字列に間違えがないか確認してくださ
い。
-100,"Command error" ERR CME
-200 実行エラー 通信コマンドが特定の条件により実行できません。 コマンドにより、条件によっては実行できない場合
があります。
-200,"Execution error" ERR EXE
-220 パラメーターエラー 通信コマンドのパラメーターが範囲外または不正
です。
コマンドパラメーターの範囲または文字列を確認し てください。
-220,"Parameter error" ERR EXE
-316 オーバーヒートエラー 出力回路のオーバーヒートを検出し、出力を停止
しました。放熱を行います。
出力停止から1秒後、出力が可能になります。 20 -316,"Overheat error" ERR DDE
-330 セルフテストエラー セルフテスト（*TST?）を実行した結果がFAILで
した。
修理が必要です。 -330,"Self-test failed" ERR DDE
-360 RS-232C通信エラー RS-232C でブレーク信号を検出しました。 -360,"Communication
error"
ERR DDE
-361 RS-232Cパリティー
エラー
RS-232Cでパリティーエラーが発生しました。 コントローラーのデータ長が8ビット、パリティが
無しになっているか確認してください。
RS-232Cにフェライトコアを取り付けなどのノイ
ズ対策を行ってください。
-361,"Rs232c Parity error"
ERR DDE
-362 RS-232Cフレーミング
エラー
RS-232Cでフレーミングエラーが発生しました。 コントローラーのデータ長が8ビット、パリティが
無しになっているか確認してください。
RS-232Cにフェライトコアを取り付けなどのノイ
ズ対策を行ってください。
-362,"Rs232c Framing error"
ERR DDE
-363 RS-232Cオーバーラン
エラー
RS-232Cでオーバーランエラーが発生しました。 コントローラーから一度に送信するデータ量を減ら
してみてください。
RS-232Cの通信スピードを変更してみてください。
-363,"Rs232c overrun" ERR DDE
-380 ROMエラー 起動時のセルフテストでROM の異常が見つかり
ました。
修理が必要です。 ON出力 99 -380, "ROM error." ERR DDE クリアーされない
-381 RAMエラー 起動時のセルフテストでRAM の異常が見つかり
ました。
修理が必要です。 ON出力 99 -381,"RAM error." ERR DDE クリアーされない
-382 FRAMエラー 起動時のセルフテストでFRAM の異常が見つかり
ました。
修理が必要です。 ON出力 99 -382,"FRAM error." ERR DDE クリアーされない
-383 内部温度異常
（機器異常）
温度異常が発生しています。
温度の監視は常時行っています。
電源を入れ直して、本器の使用温度範囲で使用して ください。使用温度範囲で使用してもエラーになる 場合は、修理が必要です。
ON出力 99 -383,"Temperature error" ERR DDE クリアーされない
-384 出力電圧異常
（機器異常）
試験時に試験電圧よりも高い電圧の出力を検出し ました。
電源を切り、テストリードを取り外してください。 電源を入れて試験を行い、エラーになる場合は、修 理が必要です。
ON出力 99 -384,”Overvolt error”ERR DDE クリアーされない
-385 ファン異常
（機器異常）
ファン異常が発生しています。
ファンの監視は常時行っています。
修理が必要です。 ON出力 99 -385,"Fan failed" ERR DDE クリアーされない
-387 バックアップデータ破損
（機器異常）
起動時のバックアップデータチェックで破損を検 出しました。
修理が必要です。 ON出力 99 -387,"Setting backup
lost"
ERR DDE クリアーされない
-388 調整データ破損
（機器異常）
起動時の調整データチェックで破損を検出しまし た。
修理が必要です。 ON出力 99 -388,"Calibration memory
lost"
ERR DDE クリアーされない
-390 FPGA異常
（機器異常）
起動時のCPUとFPGA との通信チェックで異常
を検出しました。
修理が必要です。 ON出力 99 -390,"FPGA failed" ERR DDE クリアーされない
-400 クエリーエラー 通信コマンドのクエリー送信時に送信バッファー
がいっぱいになりました。
クエリーを送信したら必ず応答を受信してくださ い。
-400,"Query error" ERR QYE
HIOKI BT5525A965-00

EN-1
Checking Package Contents
When you receive the instrument, inspect it to ensure that no damage
occurred during shipment.
Pay particular attention to included accessories, panel keys and
switches, and terminals. If you nd any damage or discover that the
instrument does not perform as indicated in its specications, please
contact your authorized Hioki distributor or reseller.
BT5525 Battery Insulation Tester
Power cord
Startup Guide (this manual)
Operating Precautions (0990A903)
EXT. I/O connector (male)
EXT. I/O connector cover
EXT. I/O interlock cancellation jig
Options
Model name Rated
voltage
Rated
current
Cable
length
L2130 Clip Type Lead (red) 500 V 50 mA 1.5 m
L2131 Clip Type Lead
(black, special triaxial connector)
500 V 50 mA 1.5 m
L2132 Unterminated Lead (red) 500 V 50 mA 5 m
L2133 Unterminated Lead
(black, special triaxial connector)
500 V 50 mA 5 m
L9094 Output Cord
(analog output)
30 V 0.5 A 1.5 m
L9637 RS-232C Cable
(9-pin to 9-pin)
– – 3 m
Overview
This instrument is an insulation resistance tester that generates DC
voltage and tests the insulation resistance of instruments, parts,
batteries, etc.
It’s capable of high-speed testing using user-congured test voltages.
With the Break Down Detect (BDD) function, micro short circuits and
contaminations (metal foreign substances) can be detected during an
insulation resistance test before battery liquid injection. In addition,
this instrument can be widely used from manufacturing/test lines for
research and development since ample communications interfaces
are provided as standard equipment.
Contamination detected
Contamination
Negative electrode
Insulator
Contamination with metallic matter
during production processes
Judged as
defective
PASS
Positive electrode
Introduction
Thank you for choosing the Hioki BT5525 Battery Insulation Tester. To
ensure your ability to get the most out of this instrument over the long
term, please read this manual carefully and keep it available for future
reference.
Refer to the following instruction manuals in accordance with your
application.
Name of the
instruction manual Description
Instruction Manual
(for web download) Includes detailed information about the
instrument such as operation methods,
function descriptions, and specications.
Please download from Hioki’ s website.
https://www.hioki.com/global/support/
download/
Startup Guide
(this manual)
Includes information for using the
instrument safely, basic operation methods,
and specications (selected relevant
information).
Operating
Precautions
Information for using the instrument safely.
Please review the separate “Operating
Precautions” before using the instrument.
Product registration
Register this product in order to receive important
product information.
https://www.hioki.com/global/support/myhioki/registration/
HIOKI BT5525A965-00

EN-2
Measurement categories
DANGER
Do not use a measuring instrument for
measurements on a mains circuit that
exceeds the range of the measurement
category rated for the instrument.
Do not use a measuring instrument
without a measurement category rating for
measurements on a mains circuit.
Failure to observe this can cause a serious bodily
injury and damage to the instrument and other
equipment.
Outlet
CAT II
Interior wiring
Service entrance
Service drop
CAT IV
Power meter
CAT III
Distribution panel
Fixed equipment
Precautions for Use
Installing the instrument
WARNING
Do not install the instrument in locations
such as the following:
•In locations where it would be subject to direct
sunlight or high temperatures
•In locations where it would be exposed to
corrosive or explosive gases
•In locations where it would be exposed to
powerful electromagnetic radiation or close to
objects carrying an electric charge
•Close to inductive heating devices (high-
frequency inductive heating devices, IH
cooktops, etc.)
•In locations characterized by a large amount of
mechanical vibration
•In locations where it would be exposed to water,
oil, chemicals, or solvents
•In locations where it would be exposed to high
humidity or condensation
•In locations with an excessive amount of dust
Doing so could damage the instrument or cause it
to malfunction, resulting in bodily injury.
CAUTION
Vents must not be blocked.
Doing so could cause the product’s internal temperature to
rise, resulting in bodily injury, re, or product damage.
To prevent overheating, be sure to leave the specied clearances
around the instrument.
• Place with its bottom side facing downward.
• Do not block vent openings.
50 mm 50 mm 50 mm
Symbols and Abbreviations
In this manual, the risk seriousness and the hazard levels are
classied as follows.
Safety
DANGER
Indicates an imminently hazardous situation
that, if not avoided, will result in death or
serious injury.
WARNING
Indicates a potentially hazardous situation
that, if not avoided, could result in death or
serious injury.
CAUTION
Indicates a potentially hazardous situation
that, if not avoided, could result in minor
or moderate injury or potential risks of
damage to the supported product (or to other
property).
Indicates a high-voltage hazard.
Failure to verify safety or improper handling
of the instrument could lead to electric shock,
burn injury, or death.
Indicates a prohibited action.
Indicates a mandatory action.
Symbols on the product
Indicates the presence of a potential hazard. For
more information about locations where this symbol
appears on instrument components, see “Precautions
for Use” and warning messages listed at the beginning
of operating instructions, and the accompanying
document entitled “Operating Precautions.”
Indicates that dangerous voltage may be present at this
terminal.
Safety Information
This instrument is designed to conform to IEC 61010 Safety Standards
and has been thoroughly tested for safety prior to shipment. However,
using the instrument in a way not described in this manual may negate
the provided safety features.
Carefully read the following safety notes before using the instrument.
DANGER
Familiarize yourself with the instructions and
precautions in this manual before use.
Failure to do so could cause improper use of the
instrument, resulting in serious bodily injury or
damage to the instrument.
WARNING
If you have not used any electrical
measuring instruments before, you should
be supervised by a technician who has
experience in electrical measurement.
Failure to do so could cause the operator to
experience an electric shock.
Moreover, it could cause serious events such as heat
generation, re, and an arc ash due to a short-circuit.
HIOKI BT5525A965-00

EN-3
External Control (EXT. I/O)
See “7 External Control (EXT. I/O)” in the Instruction Manual.
DANGER
Do not input any voltage/current exceeding
the maximum input voltage/current to the
EXT. I/O connector.
Doing so can cause damage to the instrument,
resulting in serious bodily injury.
WARNING
Do not input any external power to the
EXT. I/O connector of the instrument.
External power cannot be input to the EXT. I/O
connector of the instrument. The ISO_5 V terminal of
the EXT. I/O has 5 V (NPN)/−5 V (PNP) power output.
The instrument can be damaged.
When connecting an instrument to the
EXT. I/O connector of this instrument, secure
the connector using screws.
If the connector comes o󰀨 during operation and
comes in contact with another conductive object,
electric shock accidents may occur.
(The interlock cancellation jig is not secured in place
with screws.)
Communications Function
See “8 Communications Function” in the Instruction Manual.
WARNING
Turn o󰀨 all devices before connecting or
disconnecting interface connectors.
Failure to do so could cause the operator to
experience an electric shock.
Rackmount Fittings
See “11.7 Rackmount Fittings” in the Instruction Manual.
WARNING
Use specied screws (M4 ×8 mm binding
head machine screw) to attach the ttings to
the instrument main body.*
* Use any M4 screw with a shaft length of at least
8 mm but no greater than 9.5 mm.
When the rackmount ttings are reattached
after removal from the instrument, reuse the
screws that were initially used.
If ttings are attached with other screws, the
instrument may be damaged, causing a risk of bodily
injury.
If you lose or damage the screws, contact your
authorized Hioki distributor or reseller.
Inspecting the Instrument before Test
DANGER
Before use, verify that test lead insulation is
not torn and that no metal is exposed.
Before use, inspect the instrument and verify
that it’ s operating properly.
Using test leads or an instrument that is damaged
could result in serious bodily injury.
If you discover any damage, replace with a Hioki-
specied part.
Supplying Power to the Instrument
WARNING
Before connecting the power cord to the
instrument, verify that the supply voltage you plan
to use falls within the supply voltage range noted
on the instrument’s AC inlet.
Supplying a voltage that falls outside the specied
voltage range to the instrument could damage the
instrument, causing bodily injury.
Connect the instrument’s power cord to a
grounded, two-prong power outlet.
Connecting the instrument to an ungrounded power
outlet could cause the operator to experience an
electric shock.
Connecting the Test Leads
DANGER
Do not use test leads whose insulation is
damaged or whose metal portion is exposed.
Doing so could cause serious bodily injury.
Do not short wires carrying a voltage with
the tips of the test leads.
Doing so could cause a short-circuit, resulting in
serious bodily injury.
WARNING
When using the instrument while connected
to test leads, use the lower of the ratings
indicated on the instrument and on the test
leads.
Using the instrument to make measurements that
exceed either rating could cause the operator to
experience an electric shock.
When using this instrument, use only Hioki
specied test leads.
Using a test lead other than the specied parts could
result in bodily injury or a shortcircuit.
Disconnect power to the circuit to which the
device under test (DUT) is connected before
connecting the test leads to the terminals.
Failure to do so could damage the product or result in
bodily injury.
HIOKI BT5525A965-00

EN-4
Part Names and Functions
2244
77991010
55
66
11
88
33
1111 1313 1414
2020 1919 1818 171721212222
1515
1212
1616
11TEST indicator Lights up when a hazardous voltage
is applied to the measurement
terminals.
22Display Monochrome graphic LCD
33COMP lamp Displays the judgment result of a
measured value when the comparator
function is selected.
44Cursor key Moves over the items displayed in
the screen display.
55START key Starts an insulation resistance test.
66STOP key Stops the insulation resistance test.
77ENTER key Conrms the items displayed in the
screen display.
88F key Selects the items displayed in the
screen display
99MENU key Displays the setting screens and
switches the page.
1010
Measurement terminals
Connects a test lead.
1111 POWER switch Switches the ON/OFF setting of the
instrument power.
1212 Power supply inlet Connects the power cord provided
with the instrument.
1313 Vent Ventilates the instrument to prevent
the temperature of the inside from
going up excessively.
1414 GND terminal
Connects the instrument to the ground.
1515 EXT. I/O connector
Used to externally control the instrument.
1616 Serial No. Management number
1717 MAC address MAC address of LAN.
1818 EXT. I/O MODE switch
(NPN/ PNP)
Switches the type of PLC to be
connected to the EXT. I/O.
1919 LAN connector
Used to control the instrument from a
computer.
2020 USB connector
2121 RS-232C connector
2222 ANALOG OUTPUT
terminal
Outputs measured values in analog.
Testing precautions
DANGER
Do not use the instrument to measure circuits
that exceed the ratings or specications of
the instrument.
Doing so could cause damage to the instrument or
overheating, resulting in serious bodily injury.
WARNING
Do not measure insulation resistance while
the circuit is energized.
Doing so could damage the instrument or result in
bodily injury.
Turn o󰀨 power to the DUT before measurement.
Do not touch the DUT, tip of the test leads,
and measurement terminals during and
immediately after the test (while the TEST
indicator is lighting).
Since these areas are charged with high-voltage
electric charge, electric shock accidents may occur.
OKNO
Lit or blinking O󰀨
NO
NO
After the test is ended, remove the test leads
from the DUT when the TEST indicator turns
o󰀨.
Otherwise, electric shock accidents may occur.
If the DUT contains capacitance, discharge
the DUT using the discharge function of
the instrument before starting an insulation
resistance test.
Since the DUT is still charged with electric charge
equivalent to the test voltage due to capacitance,
electric shock accidents may occur.
HIOKI BT5525A965-00

EN-5
7
Check that the measured resistance value
matches the resistance of the prepared
resistor and the comparator judgment result
is [PASS].
Test Flow
1
Inspect the instrument for any problems.
2
Connect the test leads to the instrument’s
measurement terminals.
Use only Hioki specied test leads.
3
Supply power to the instrument.
Connect the power cord and turn the instrument on.
4
Connect a communications cable to the
instrument.
See “8 Communications Function” in the Instruction Manual.
5
Set the test conditions.
• Test voltage
• Resistance range
• Sampling time
• Measurement delay time
• Test time
• Comparator upper and lower limit values
• Test mode
• Beep sound
6
Connect the test leads to the DUT.
If there is a residual charge, ensure the DUT has been
discharged before connecting the test leads to it.
7
Start the test.
8
End the test.
9
Remove the test leads from the DUT after the
TEST indicator turns o󰀨.
While the TEST indicator is lit dimly, auto discharge function is
activated.
Remove the test leads from the DUT after the TEST indicator
turns o󰀨.
Inspecting the Instrument
before Test
Before use, inspect the instrument and verify that it is operating properly.
See “2.1 Inspecting the Instrument before Test” in the Instruction
Manual.
The coating of the power cord or test lead are not ripped.
The instrument is not damaged.
The resistance value is normal after checking the insulation
resistance test.
The measured resistance value matches the resistance value
of the prepared resistor.
Checking the insulation resistance test
Tools to be prepared
Recommended
resistor
High voltage/high resistance thick lm resistor GS
series
Manufacturer KOA Corporation or an equivalent resistor
Pay attention to the voltage and wattage to be used.
CAUTION
Do not input any test voltage (wattage) exceeding
the rated voltage (wattage) of the prepared
resistor.
The resistor can be damaged.
Setting example: When the insulation resistance value of the DUT is
100 MΩand the test voltage to be applied is 500 V
1
Prepare a resistor suitable for the insulation
resistance value of the DUT.
2
Make sure that the test voltage is lower than
the maximum service voltage of the prepared
resistor.
Test voltage < Maximum service voltage of the prepared
resistor
Check that the power consumption calculated from the test
voltage and insulation resistance value of the DUT is less than
the rated power of the prepared resistor.
(If the power consumption calculated from the test voltage and
insulation resistance value of the DUT is greater than the rated
power of the prepared resistor, change either the resistor or
the test voltage.)
Example
500 V ×500 V
100 MΩ= 0.0025 W < 0.5 W
(Square of the test voltage)
(Insulation resistance value of the DUT)
(Rated power of the prepared resistor)
3
Set the test voltage to 500 V.
4
Set the lower limit value to 90 MΩand the
upper limit value to 110 MΩ
(when a 100 MΩresistor is used).
5
Connects the test leads to the prepared
resistor.
6
Start the test.
HIOKI BT5525A965-00

EN-6
Output Photocoupler-isolated open-drain output (non-
polar)
Maximum load
voltage
30 V
Residual voltage 1 V or less
Maximum output
current
50 mA/Channel
Power output Output voltage Sink output: 5.0 V ±10%
Source output:
−5.0 V ±10%
Maximum output
current
100 mA
Isolation Protective ground potential
and isolated measurement
circuit
Line-to-earth
voltage
50 V DC, 30 V rms AC,
42.4 V peak AC or less
Options
L2130 Clip Type Lead
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
0°C to 40°C (32°F to 104°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−10°C to 50°C (14°F to 122°F),
80% RH or less (non-condensing)
Standards EN 61010 Type A
Length Overall length: Approx. 1710 mm (67.32″)
Cable length: Approx. 1500 mm (59.06″)
Weight Approx. 70 g (2.5 oz.)
Rated current 50 mA
Rated voltage
between input
terminal and
ground
500 V (anticipated transient overvoltage: 50 V)
L2131 Clip Type Lead
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
0°C to 40°C (32°F to 104°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−10°C to 50°C (14°F to 122°F),
80% RH or less (non-condensing)
Standards EN 61010 Type A
Length Overall length: Approx. 1675 mm (65.94″)
Cable length: Approx. 1500 mm (59.06″)
Weight Approx. 170 g (6.0 oz.)
Rated current 50 mA
Rated voltage
between input
terminal and
ground
500 V (anticipated transient overvoltage: 50 V)
Specications
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
0°C to 40°C (32°F to 104°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−10°C to 50°C (14°F to 122°F),
80% RH or less (non-condensing)
Standards Safety EN 61010
EMC EN 61326 Class A
Power supply Rated supply voltage: AC 100 V to 240 V
(Assuming voltage uctuation of ±10%)
Rated power-supply frequency: 50 Hz/60 Hz
Anticipated transient overvoltage: 2500 V
Maximum rated power: 100 VA
Continuous
operating time
No dened (Continuous short circuit is not
acceptable.)
Dimensions Approx. 215W ×80H × 306.5D mm (8.46″W ×
3.15″H × 12.07″D) (excluding protruding parts)
Weight Approx. 2.8 kg (98.8 oz.)
Product warranty
duration
3 years
Measurement items
Insulation resistance, Voltage monitor
Output generation
Output voltage
range
25 V to 500 V (default setting: 25 V)
Output setting
resolution
1 V
Rated load 1.25 VA (500 V, 2.5 mA)
Short circuit
current
60 mA or less
Output impedance 5 Ω (current limit setting 50 μA to 990 μA)
200 Ω(current limit setting 1.0 mA to 50 mA)
Analog output
range
0 V to 4 V is output in all the ranges of the
measured resistance.
(Load resistance of 1 MΩor more)
Constraints When using a current limit setting of 5.1 mA
or more, measurement will be forcibly
stopped (overheat error) if the voltage is not
at least 20 V as of 200 ms after the start of
measurement.
Measurement will be possible after 1 s.
Resistance range Resistance value
range
Output
voltage (DC)
2 MΩ0.000 MΩto 9.999 MΩ0 V to 4 V
20 MΩ0.00 MΩto 99.99 MΩ0 V to 4 V
200 MΩ0.0 MΩto 999.9 MΩ0 V to 4 V
2000 MΩ (100 V ≤ V
≤ 500 V) 0 MΩto 9999 MΩ0 V to 4 V
Total resistance range Over.F 4 V
Under.F 0 V
EXT. I/O
Connector used D-sub 37-pin female, #4-40 locking screw
Input Photocoupler-isolated no-voltage contact input
(current sink/source output compatible)
Input ON voltage Residual voltage 1 V or less
Input OFF
voltage
OPEN (interrupting current
100 μA or less)
Input ON current 3 mA/Channel
Maximum applied
voltage
30 V
HIOKI BT5525A965-00

EN-7
L2132 Unterminated Lead
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
0°C to 40°C (32°F to 104°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−10°C to 50°C (14°F to 122°F),
80% RH or less (non-condensing)
Length Overall length: Approx. 5075 mm (199.80″)
Cable length: Approx. 5000 mm (196.85″)
Weight Approx. 115 g (4.1 oz.)
Rated current 50 mA
Rated voltage
between input
terminal and
ground
500 V (anticipated transient overvoltage: 50 V)
L2133 Unterminated Lead
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
0°C to 40°C (32°F to 104°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−10°C to 50°C (14°F to 122°F),
80% RH or less (non-condensing)
Length Overall length: Approx. 5050 mm (198.82″)
Cable length: Approx. 5000 mm (196.85″)
Weight Approx. 400 g (14.1 oz.)
Rated current 50 mA
Rated voltage
between input
terminal and
ground
500 V (Anticipated transient overvoltage: 50 V)
L9094 Output Cord
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
−25°C to 65°C (−13°F to 149°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−25°C to 65°C (−13°F to 149°F),
80% RH or less (non-condensing)
Maximum rated
voltage
30 V
Maximum rated
current
0.5 A
Length Approx. 1500 mm (59.06″) (connection terminal
included)
Weight Approx. 40 g (1.4 oz.)
L9637 RS-232C Cable
Operating
environment
Indoor use, pollution degree 2,
altitude up to 2000 m (6562 ft.)
Operating
temperature and
humidity range
0°C to 40°C (32°F to 104°F),
80% RH or less (non-condensing)
Storage
temperature and
humidity range
−10°C to 50°C (14°F to 122°F),
80% RH or less (non-condensing)
Length Approx. 3000 mm (118.11″) (including connector)
Weight Approx. 215.4 g (7.6 oz.)
For other specications, see “9 Specications” in the Instruction
Manual.
Functional specications
See each section in the Instruction Manual.
(1) Contact check function
See “5.1 Checking for Any Contact Defects and Conrming
Contact Condition (Contact Check Function)”.
(2) Current limit function
See “5.3 Limiting the Current to Be Applied
to the Device Under Test (DUT)”.
(3) Break Down Detect (BDD) function
See “5.2 Detecting Micro Insulation Failure (BDD Function)”.
(4) Comparator function
See “3.6 Judging the Measured Value (Comparator Function)”.
(5) Panel function
See “6.1 Saving Measurement Conditions (Panel Save
Function)”, “6.2 Loading Measurement Conditions (Panel Load
Function)”.
(6) Memory function
See “4.4 Memory Function”.
(7) Sampling time
See “3.3 Setting the Sampling Time”.
(8) Measurement delay time
See “3.4 Setting the Measurement Delay Time”.
(9) Test mode
See “3.7 Setting the Test Mode”.
(10) Judgment beep sound
See “3.8 Notifying the Judgment Result and Test Completion
with a Beep Sound”.
(11) Key operating sound
See “5.4 Setting Whether to Turn ON or OFF the Key
Operation Sound”.
(12) Interlock function
See “2.6 Shutting Down the Output of the Instrument (Interlock
Function)”.
(13) Key lock function
See “5.5 Enabling/Disabling the Key Operations” in the
Instruction Manual.
(14) Auto discharge function
See “4.6 Discharging Residual Electric Charge (Auto
Discharge Function)”.
(15) System reset function
See “5.9 Initializing the Instrument (Reset)”.
(16) Command monitor function
See “8.6 Communications Command Display (Command
Monitor Function)”
(17) Auto data output function
See “8.5 Automatically Sending the Measured Value Every
Time a Test Is Completed (Auto Data Output Function)”
HIOKI BT5525A965-00

EN-8
Maintenance and Service
Repairs and Inspections
WARNING
Do not attempt to modify, disassemble, or
repair the instrument yourself.
There are some areas inside of the instrument where high
voltage is present. These areas may expose the operator to
electric shock or cause re.
CAUTION
Observe the following when shipping the
instrument.
• Remove test leads from the instrument.
• Attach a description of the malfunction.
• Use the packaging in which the instrument was initially
delivered and then pack that in an additional box.
Failure to do so could cause damage during shipment.
Cleaning
CAUTION
Periodically clean the vents to avoid blockage.
When the vents get clogged, the internal cooling e󰀨ect of the
instrument is hampered, and this can lead to damage to the
instrument.
If the instrument becomes dirty, wipe the
instrument clean with a soft cloth moistened with
water or a neutral detergent.
Never use solvents such as benzene, alcohol, acetone,
ether, ketone, thinners or gasoline.
Doing so could deform and discolor the instrument.
Wipe the LCD gently with a soft, dry cloth.
Troubleshooting
If damage is suspected, read the “Before requesting repair”
section to remedy the problem. If this does not help you,
contact your authorized Hioki distributor or reseller.
When an error is displayed on the LCD screen, repair is
necessary. For command, execution, and parameter errors
during a test, only a buzzer sounds without any message.
Before requesting repair
Measurement
Symptom Cause Solution
The measured
value does not
appear.
• The auto range is
not conrmed.
• Set a longer test
time.
• A long sampling
time is set.
• Set a shorter
sampling time.
The voltage is not
output.
• The test lead is
broken.
• Check the
continuity of the test
lead using a tester.
The set voltage is
not output.
• The current limit
function limits the
current owing
through the DUT.
• Check the
resistance value of
the load and set an
appropriate current
limit value.
• Example:
When the current
limit value is set
to 0.5 mA, the set
voltage to 500 V,
and the resistance
load to 400 kΩ, the
voltage only goes
up to 200 V.
The measured
value is not stable.
• The power supply
frequency setting is
not correct.
• Change the power
supply frequency
to a setting
appropriate for
the customer’s
environment.
• A load with an
electrostatic
capacitance is
connected.
• It takes time for the
measured value
to be stabilized
depending on
the electrostatic
capacitance. Set a
longer test time.
• The measured
value is a󰀨ected by
noise.
• Review the test
environment so that
the measured value
is not a󰀨ected.
[U. FAIL] and
[L. FAIL] light up
at the same time.
• The range setting
does not match
the set comparator
upper/lower limit
values.
• Set the comparator
upper/lower limit
values according to
the display range of
the set range.
• BDD judgment is
enabled.
• A BDD count of 1
or greater results in
a U.FAIL and L.FAIL
judgment. Disable
BDD judgment if
this functionality is
not necessary.
See “Enabling BDD
judgment” in the
Instruction Manual.
HIOKI BT5525A965-00
