IME CONTO D2 User manual

Conto D2
Via Travaglia 7 20094 CORSICO (MI) Tel. [phone] Fax [phone] [phone] [e-mail]
www.imeitaly.com
ISTRUMENTI MISURE ELETTRICHE SpA
I
10/15 10783390 WEB I cod.CE20195A.

10/15 10783390 WEB I cod.CE20195A.
2
Conto D2
Conteggio
energia
Quantificano
i consumi energetici
Comunicazione
Comunicano le misure
effettuate a distanza
Interfacciano differenti
modi di comunicazione
Indice
Schemi d’inserzione pag. 3
Istruzioni per l’installazione pag. 3
Descrizione Frontale pag. 4
rogrammazione pag. 4
arametri rogrammabili
1Cd pag. 5
2Comunicazione RS485 pag. 5
3Uscita Impulsi Energia pag. 6
4Contaore pag. 6
5C pag. 6
arametri Azzerabili pag. 7
Visualizzazione Anomalie pag. 7
Visualizzazione pag. 8
Impostazioni di fabbrica pag. 9
Collegamento in rete pag. 9
La documentazione tecnica del prodotto è disponibile sul sito www.imei aly.com nell’area “Documen azione ecnica” digitare nel campo “Codice No a Tecnica: NT765”.
La I.M.E. S.p.A. si riserva in qualsiasi momento, di modificare le caratteristiche tecniche senza darne preavviso.

10/15 10783390 WEB I cod.CE20195A. 3
Conto D2

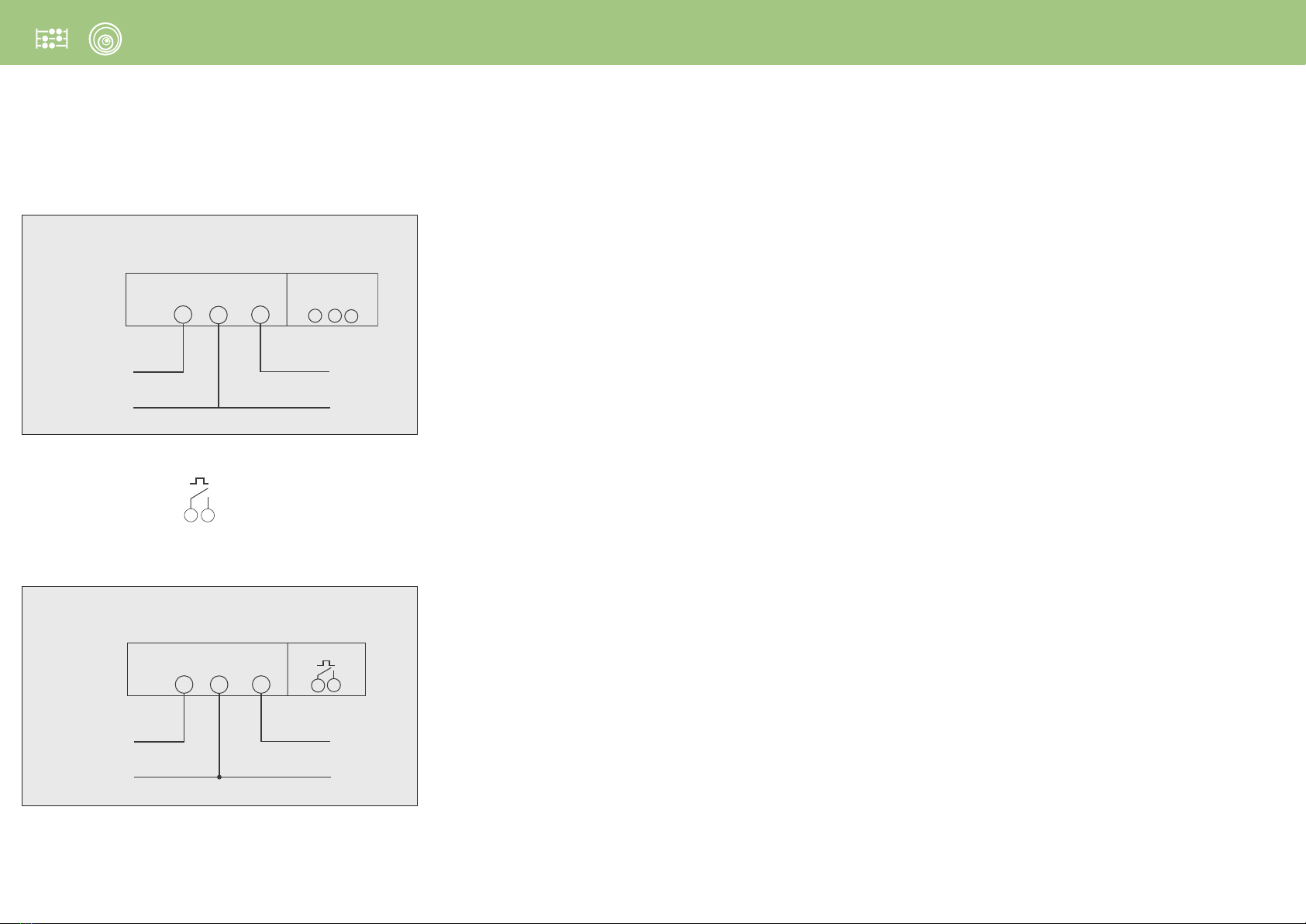

Schemi d’inserzione
Lo strumento è realizzato per inserzione su linea monofase
I N P U T O U T P U T
L
N
LOAD
RS 485
Rx / Tx GND
+–
33 34 35
Lout
N
Lin
S 1000/371
I N P U T O U T P U T
L
N
LOAD
15 29
Lout
N
Lin
S 1000/372
Istruzioni per l’installazione
L’installazione di questo apparecchio deve essere effettuata
esclusivamente da personale qualificato.
Verificare che i dati di targa dell’apparecchio (tensione di
misura, corrente di misura, frequenza) corrispondano a quelli
effettivi della rete a cui viene collegato lo strumento.
Nei cablaggi rispettare scrupolosamente lo schema di
inserzione; una inesattezza nei collegamenti è inevitabil-
mente causa di misure falsate o di danni allo strumento.
Collegato lo strumento, completare l’installazione con la
configurazione dell’apparecchio.
CE20195A2
CE20195A4
Uscita impulsi energia
Comunicazione RS485
15
29
Max. 27V 50mA

Descrizione Frontale
Display
Cristallo liquido, 6 cifre, visualizza le misure.
LED Metrologico
La frequenza di lampeggiamento è proporzionale all’energia attiva conteggiata
Tasto programmazione/cambio pagina
Utilizzato per la programmazione del contatore e per lo scorrimento delle pagine
di visualizzazione misure.
unti di sigillatura custodia e morsetti
Targa dati
Riporta i dati tecnici caratteristici del contatore
1Modello
2Codice prodotto
3Tensione
4Frequenza
5Corrente
6Classe precisione conteggio energia
7Numero matricola
8eso impulso LED metrologico
rogrammazione
L’accesso alla programmazione è protetto da una assword numerica.
La programmazione avviene agendo sul tasto frontale age
1assword accesso
2Comunicazione RS485 (per i modelli che la prevedono)
3Uscita impulsi energia (per i modelli che la prevedono)
4Contaore
5Conferma o modifica assword accesso programmazione
10/15 10783390 WEB I cod.CE20195A.
4
Conto D2
Targa dati
LED metrologico
Tasto
!
MADE IN ITALY
1234567890 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A2
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N1529Lout
PULSE
Cl.1
LOAD
!
MADE IN ITALY
1234567891 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A4
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N34-35Lout
RS485
Cl.1
LOAD
33+
Rx/Tx GND
1
2
3
4
5
Uscita impulsi energia
7
6
8
Display
Comunicazione RS485

10/15 10783390 WEB I cod.CE20195A. 5
Conto D2

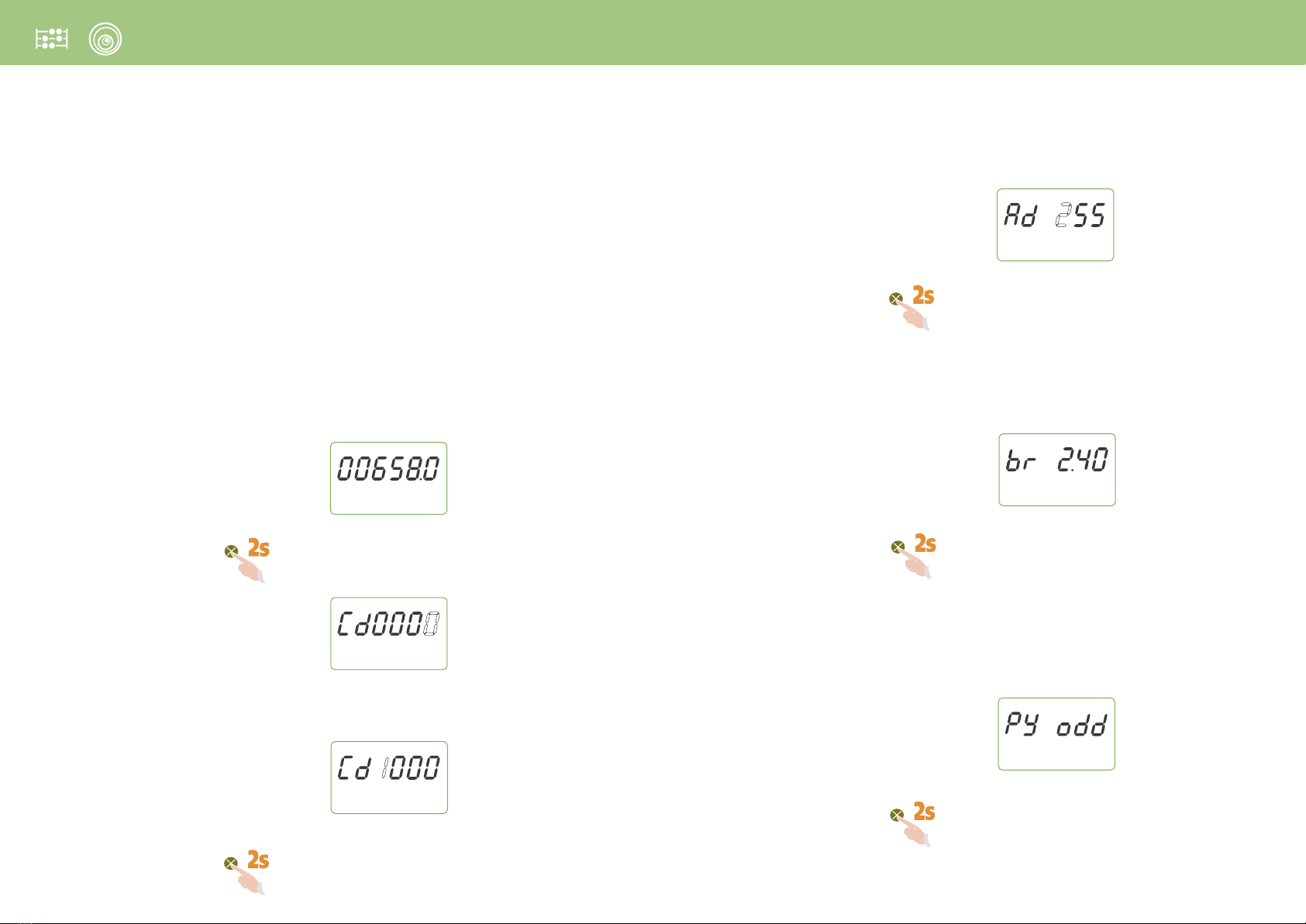

arametri programmabili
Dalla pagina di visualizzazione dell’energia totale, tenendo premuto il tasto si accede
alla programmazione.
er la programmazione e l’inserimento di: assword di accesso (= 1000), potenza
di avvio conteggio contaore e indirizzo RS485 occorre impostare un valore
numerico, mentre per tutti gli altri parametri la scelta è fatta su passi fissi predefiniti.
Nell’impostazione del valore numerico, sul display si vedrà lampeggiare una cifra che
automaticamente si sposta di posizione; una pressione del tasto provoca l’incremento
del valore della cifra lampeggiante.
Nelle impostazioni a passi fissi, la pressione del tasto provoca lo scorrimento dei valori
predefiniti.
1 Cd
assword accesso
Tenere premuto il tasto fino a visualizzare la pagina
Impostare assword 1000
Tenere premuto il tasto fino a visualizzare la pagina successiva
2 Comunicazione RS485 (per i modelli che la prevedono CE20195A4)
2.1 Ad
Numero indirizzo
Valori selezionabili: 1...255
Tenere premuto il tasto fino a visualizzare la pagina successiva
2.2 br
Velocità trasmissione
Valori selezionabili: 2,40 – 4,80 – 9,60 – 19,2 Kbit/s
Tenere premuto il tasto fino a visualizzare la pagina successiva
2.3 y
Bit parità
Valori selezionabili: EVEn (pari) – odd (dispari) – nonE (nessuno)
Tenere premuto il tasto fino a visualizzare la pagina successiva
k W h
k

10/15 10783390 WEB I cod.CE20195A.
6
Conto D2
3 Uscita impulsi energia
(per i modelli che la prevedono CE20195A2)
3.1 U
eso impulso
Valori selezionabili: 1Wh - 10Wh - 100Wh - 1kWh
Tenere premuto il tasto fino a visualizzare la pagina successiva
3.2 d
Durata impulso
Valori selezionabili: 100 – 150 – 200 – 300 – 400 – 500ms
Tenere premuto il tasto fino a visualizzare la pagina successiva
4 Contaore
4.1 th
Soglia potenza attiva, per avvio conteggio
Valori selezionabili: 0,4...50% n
n = otenza attiva
(riferita a 230V 5A = 1150W)
Tenere premuto il tasto fino a visualizzare la pagina successiva
4.2 rS
Modalità azzeramento conteggio contaore
Valori selezionabili: YES (conteggio azzerabile da tastiera) - no (conteggio non azzerabile da tastiera)
ATTENZIONE: selezionando no (conteggio non azzerabile da tastiera) non è possibile azzerare
il conteggio contaore da tastiera, inoltre al prossimo accesso alla programmazione
sarà disponibile unicamente la selezione della soglia di potenza (p.to 4.1) mentre
viene inibita la possibilità di selezionare la modalità di azzeramento (p.to 4.2).
Tenere premuto il tasto fino a visualizzare la pagina successiva
5 C
Conferma assword
Conferma o modifica assword accesso programmazione.
Valori selezionabili: 1000 (impostazionr di fabbrica)...9000
Se non si desidera modificare la assword di default (1000).
Tenere premuto il tasto fino a visualizzare la pagina
ATTENZIONE!
È indispensabile registrare e conservare in modo sicuro la assword modificata,
per poter accedere in futuro al menù di programmazione
W h

10/15 10783390 WEB I cod.CE20195A. 7
Conto D2
arametri Azzerabili
In fase di visualizzazione è possibile, agendo sulla tastiera, azzerare alcuni parametri.
Energia Attiva parziale
Contaore
L’azzeramento del contaore (ore e minuti di funzionamento) è disponibile unicamente se
selezionato in fase di programmazione.

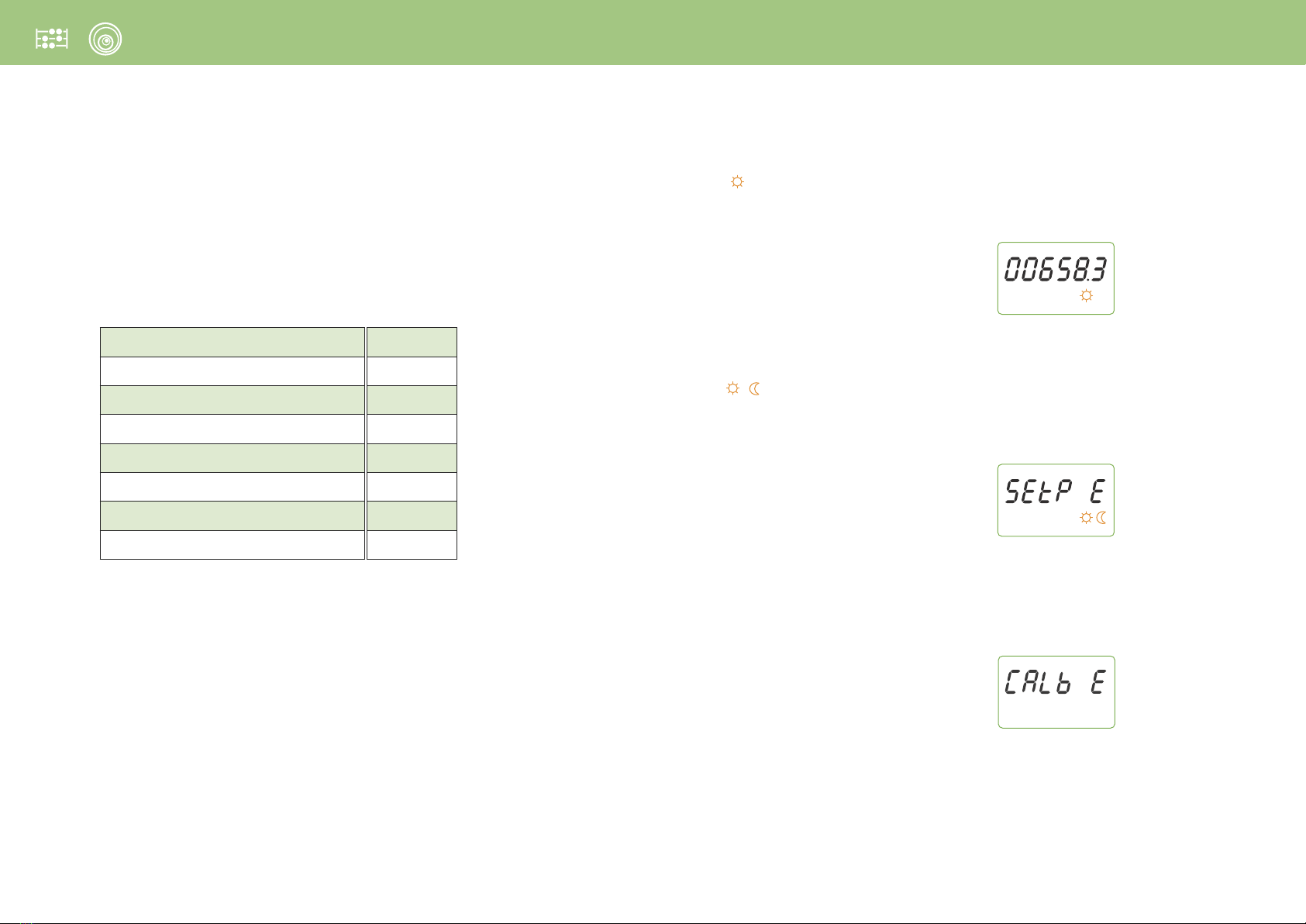

Visualizzazione Anomalie
Errore di lettura / salvataggio temporizzato dell’ energia
Simbolo acceso su tutte le pagine di visualizzazione.
Valore letto non affidabile, inviare dispositivo al costruttore.
Errore di lettura all’avvio dei parametri di setup
Simboli accesi su tutte le pagine di visualizzazione.
Spegnere e riaccendere, verificare i dati di setup.
remere il tasto, leggere energia e inviare dispositivo al costruttore.
Errore di lettura all’avvio delle costanti metrologiche di calibrazione
Spegnere e accendere il dispositivo.
Se il difetto persiste inviare il dispositivo al costruttore.
Energia attiva totale
Energia attiva parziale
Corrente
Tensione
otenza attiva
Frequenza
Fattore di potenza
Contaore
Reset
Reset
k W h

k W h
k W h
A
V
k W
F
h
XX
k
XXX
XX

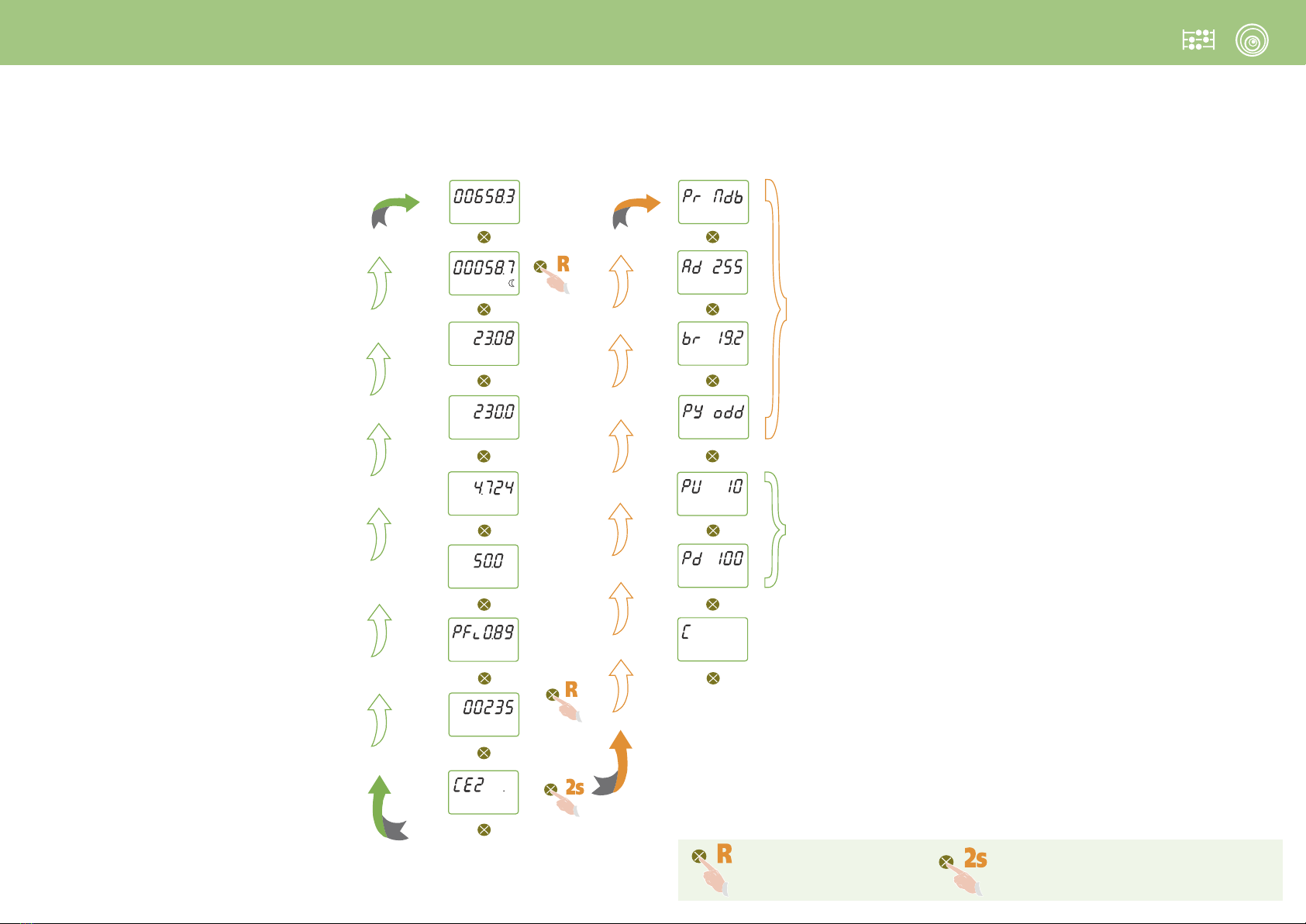

Visualizzazione
10/15 10783390 WEB I cod.CE20195A.
8
Conto D2
Energia Attiva Totale
Energia Attiva parziale
Corrente
Tensione
otenza Attiva
Frequenza
Contaore (ore, minuti)
Fattore di potenza
a = IND r = CA
rotocollo comunicazione
Numero Indirizzo
Velocità Trasmissione
Bit parità
eso impulso
Durata impulso
CRC software
Tenere premuto il tasto 2 secondi
per il Reset
Tenere premuto per 2 secondi
Dati di targa
CE20195A4
Comunicazione RS485
CE20195A2
Uscita Impulsi

10/15 10783390 WEB I cod.CE20195A. 9
Conto D2
Impostazioni di fabbrica
Cd: 1000
1Ad: 255
1br: 9600
1y: nonE
2U: 10Wh
2d: 100msec
th: 0,4%
rR: YES
1 Solo se presente comunicazione RS485
2 Solo se presente uscita impusi energia

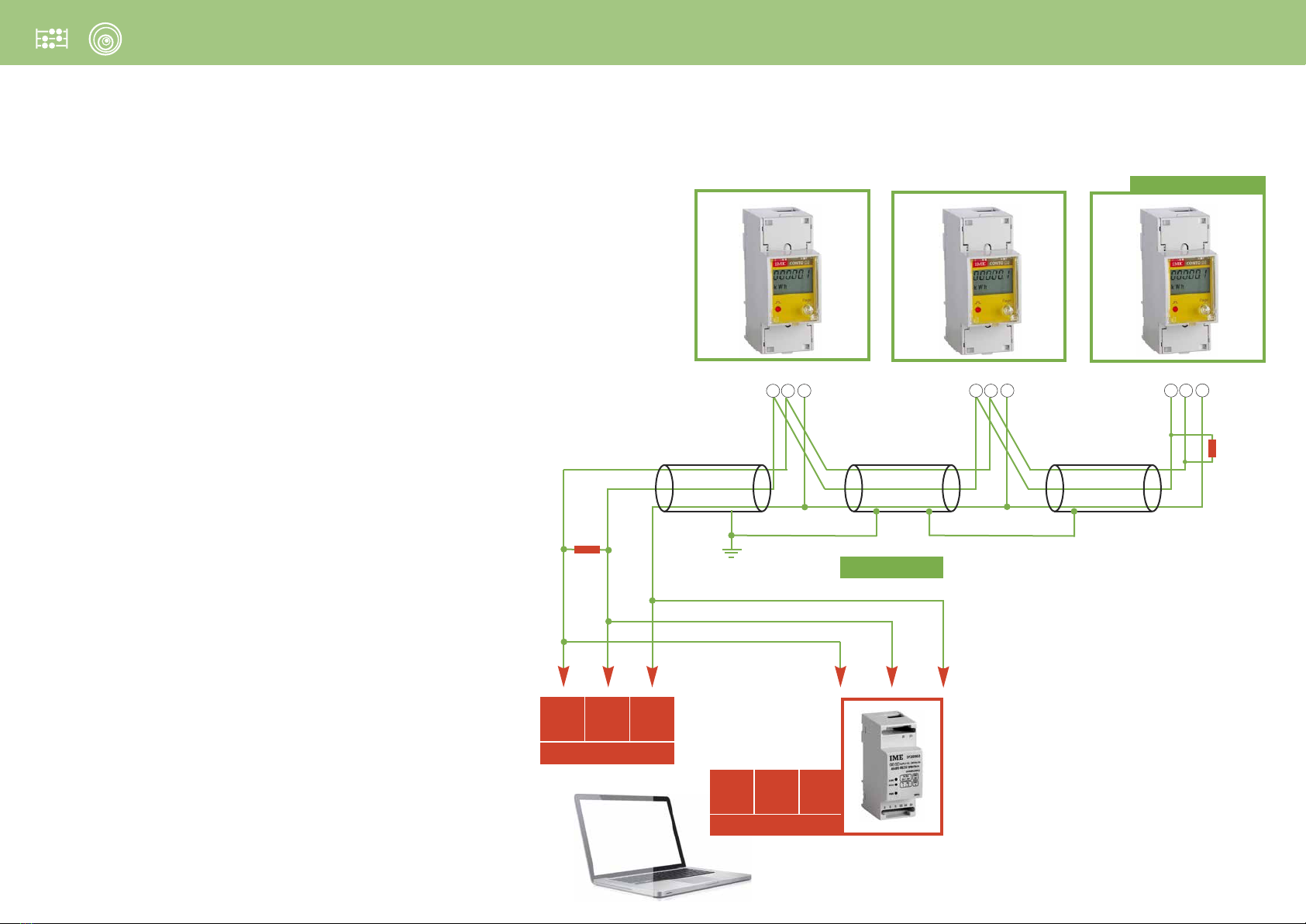

Collegamento in rete
Ul imo Con o D2 in re e
RS458
A
Tx /Rx
+
B
Tx /Rx
-
GND
RS232
Tx Rx GND
220
220
RETE
33 34 35
RS 485
Rx / Tx GND
33 34 35
RS 485
Rx / Tx GND
33 34 35
RS 485
Rx / Tx GND

Conto D2
Via Travaglia 7 20094 CORSICO ( I) Tel. [phone] Fax [phone] [phone] [e-mail]
www.imeitaly.com
ISTRUMENTI MISURE ELETTRICHE SpA
I
10/15 10783390 WEB E cod.CE20195A.

10/15 10783390 WEB E cod.CE20195A.
2
Conto D2
Energy counting
They quantify the
energy consumption
Communication
They communicate the
measurements carried
at a distance
Interface different
ways of communication
Index
Wiring Diagrams page 3
Mounting Instructions page 3
Front Frame Description page 4
rogramming page 4
rogrammable arameters
1Cd page 5
2RS485 Communication page 5
3Energy pulse output page 6
4Run hour meter page 6
5PC page 6
Resettable arameters page 7
Anomaly Display page 7
Display page 8
Factory Settings page 9
Network Connection page 9
I.M.E. S.p.A. reserves the right, to modify the technical characteristics without notice.
The technical documentation for the product is available on www.imeitaly.com website in the “Technical documentation” area, type in the field “Technical note code NT765”.

10/15 10783390 WEB E cod.CE20195A. 3
Conto D2
Wiring Diagrams
The meter is designed for single-phase connection
I N P U T O U T P U T
L
N
LOAD
RS 485
Rx / Tx GND
+–
33 34 35
Lout
N
Lin
S 1000/371
I N P U T O U T P U T
L
N
LOAD
15 29
Lout
N
Lin
S 1000/372
Mounting Instructions
Mounting of this equipment must be carried out just by skil
led personnel.
Please make sure that the data on the label (measuring voltage,
measuring current, frequency) correspond to the network on
which the meter must be connected.
In the wiring scrupulously respect the wiring diagram; an
error in connection unavoidably leads to wrong measure-
ments or damages to the meter.
When the meter is connected, conclude the mounting with
the configuration as described in the user's manual.
CE20195A2
CE20195A4
Energy pulse output
RS485 communication
15
29
ax. 27V 50mA

Front Frame Description
Display
LCD, 6 digits, it displays measurements
Metrological LED
The blinking frequency is proportional to the counted active energy
Key to program /page change
It is used to program the KWH meter as well as to scroll the measurement display pages.
Housing and terminals sealing points
Data label
It shows the KWH meter specifications.
1Model
2Product code
3Voltage
4Frequency
5Current
6Count accuracy class for active / reactive energy
7Serial number
8Metrological LED pulse weight
rogramming
Login to programming is protected by an access numeric assword.
You can program the meter by acting on the age front key
1Access Password
2RS485 communication (for the models designed for it)
3Energy pulse output (for the models designed for it)
4Run hour meter
5Password confirmation or change to enter the programming
10/15 10783390 WEB E cod.CE20195A.
4
Conto D2
Data label
Metrological LED Key
!
MADE IN ITALY
1234567890 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A2
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N1529Lout
PULSE
Cl.1
LOAD
!
MADE IN ITALY
1234567891 15 30
Metering LED: 1 imp/Wh
Conto D2
CE20195A4
194...264V
47...50...63Hz
5(63)A
Lin
LINE
N34-35Lout
RS485
Cl.1
LOAD
33+
Rx/Tx GND
1
2
3
4
5
Energy pulse output
7
6
8
Display
RS485 communication

10/15 10783390 WEB E cod.CE20195A. 5
Conto D2
rogrammable arameters
You can access the programming by keeping pressed the key from the total energy display
page.
To program and insert access Password (= 1000) of the KWH meter count start power and
any RS485 address, you have to load a numeric value, whereas for all the other parameters
the choice is made on predetermined fixed steps.
During the setting of the numeric value, the display will show a blinking digit which
automatically will change its position; by pressing the key you will increase the value of
the blinking digit.
In the fixed step settings, by pressing the key you will have the scrolling of the predeter-
mined values.
1 Cd
Access assword
Keep pressed the age key until the page is displayed
Load assword 1000
Keep pressed the age key until the following page is displayed
2 RS485 communication (for the models designed for CE20195A4)
2.1 Ad
Address number
Selectable values: 1...255
Keep pressed the age key until the following page is displayed
2.2 br
Transmission speed
Selectable values: 2,40 – 4,80 – 9,60 – 19,2 Kbit/s
Keep pressed the age key until the following page is displayed
2.3 y
arity Bit
Selectable values: EVEn (even) – odd (odd) – nonE (none)
Keep pressed the age key until the following page is displayed
k W h
k

10/15 10783390 WEB E cod.CE20195A.
6
Conto D2
3 Energy pulse output
(for the models designed for CE20195A2)
3.1 U
ulse weight
Selectable values: 1Wh - 10Wh - 100Wh - 1kWh
Keep pressed the age key until the following page is displayed
3.2 d
Width of the pulse
Selectable values: 100 – 150 – 200 – 300 – 400 – 500ms
Keep pressed the age key until the following page is displayed
4 Run hour meter
4.1 th
Active power threshold to start count
Selectable values: 0,4...50%Pn
Pn = Active power
(referred to 230V 5A = 1150W)
Keep pressed the age key until the following page is displayed
4.2 rS
Run hour meter count reset mode
Selectable values: YES (count resettable through key) - no (count not resettable through key)
ATTENTION: by selecting no (count not resettable through keyboard) it is not possible to
reset run hour meter count through keyboard; besides, in the ensuing access to
programming, it will be available just the power threshold selection (point 4.1),
while is inhibited the possibility to select the reset mode (p.to 4.2).
Keep pressed the age key until the following page is displayed
5 C
Confirm assword
Confirm or modify programming access assword
Selectable values: 1000 (factory settings)...9000
I
f you don’t want to modify the default assword (1000) .
Keep pressed the age key until the page is displayed
ATTENTION!
It is essential that you record and store in a safe way the modified Password in order
to access to the programming menu at a future time.
W h

10/15 10783390 WEB E cod.CE20195A. 7
Conto D2
Resettable arameters
Acting on the keyboard, it is possible to reset some parameters during the display
artial Active Energy
Run Hour Meter
Run hour meter reset (working hours and minutes) it is available just if selected in course of
programming.
Anomy Display
Read error / timed energy backup
Turned on symbol on to all the display pages.
Unreliable read value, send the device to the manufacturer
Read error when the setup parameters are triggered
Turned on symbols on to all the display pages.
Turn off and turn on the meter, verify the setup data.
Press keybord, read the energy and send the device to the manufacturer.
Read error when the metrological and calibration constants are triggered
Turn off and turn on the meter.
If the defect persists, send the device to the manufacturer.
Total Active Energy
artial Active Energy
Current
Voltage
Active Power
Frequency
Power Factor
Run Hour Meter
Reset
Reset
k W h

k W h
k W h
A
V
k W
F
h
XX
k
XXX
XX
Display
10/15 10783390 WEB E cod.CE20195A.
8
Conto D2
Total Active Energy
artial Active Energy
Current
Voltage
Active ower
Frequency
Run hour meter (working hour, minutes)
ower Factor
a = I D r = CAP
Communication protocol
Address number
Transmission speed
arity Bit
ulse weight
Width of the pulse
Software CRC
Data label
For the Reset keep pressed
the key for 2 seconds
Keep pressed the key for 2 seconds
CE20195A4
RS485 Communication
CE20195A2
ulse output

10/15 10783390 WEB E cod.CE20195A. 9
Conto D2
Factory settings
Cd: 1000
1Ad: 255
1br: 9600
1y: nonE
2U: 10Wh
2d: 100msec
th: 0,4%
rR: YES
1 Only RS485 communication is present
2 Only Pulse output energy is present
RS458
A
Tx /Rx
+
B
Tx /Rx
-
GND
RS232
Tx Rx GND
220Ω
220Ω
33 34 35
RS 485
Rx / Tx GND
33 34 35
RS 485
Rx / Tx GND
33 34 35
RS 485
Rx / Tx GND
Network Connection
Last netwo k Conto D2
NETWORK

Conto D2
Via Travaglia 7 20094 CORSICO ( I) Tel. [phone] Fax [phone] [phone] [e-mail]
www.imeitaly.com
ISTRUMENTI MISURE ELETTRICHE SpA
I
10/15 10783390 WEB F cod.CE20195A.

10/15 10783390 WEB F cod.CE20195A.
2
Conto D2
Index
Schémas de raccordement page 3
Instructions pour le montage page 3
Description de la face avant page 4
rogrammation page 4
aramètres programmables
1Cd page 5
2Communication RS485 page 5
3Sortie impulsions énergie page 6
4Compteur horaire page 6
5C page 6
aramètres remettables à zéro page 7
Affichage Anomales page 7
Affichage page 8
Configuration d’usine page 9
Branchement en reséau page 9
Comptage
énergie
Quantifient les
consommations
d'énergie
Communication
Communiquent les
mesures prises à
distance
Interfacent différents
modes de
communication
I.M.E. S.p.A. se réserve à chaque moment, de modifier les caractéristiques techniques sans préavis écrit
La documentation technique pour le produit est disponible sur le site www.imeitaly.com dans la zone “Doc mentazione Tecnica” area, taper dans le champ “Codice Nota Tecnica NT765
