Insportline IN 2206 User manual

IN 2206
ELIPTICKÝ TRENAŽER TUCSON
ZÁRUČNÍ A POZÁRUČNÍ SERVIS ZAJIŠŤUJE:
SEVEN SPORT s. r. o., Dělnická 957, 749 01 Vítkov
.insportline.cz
tel/fax: [phone], email: [email protected]
pre Slovensko: inSPORTline s.r.o., Bratislavská 36, 911 05 Trenčín
tel: + 421 32 6526704, email: [email protected]

Specifikace tohoto produktu se mohou od tohoto obrázku a podléhají změnám bez předchozího
upozornění.
OBSA
Bezpečnostní instrukce
Provozní instrukce / provoz počítače
Seznam částí
Seznam součástek
Přehledný nákres
Montážní instrukce
Průvodce poruchami
Rozcvička a vychladnutí
BEZPEČNOSTNÍ INSTRUKCE
Při používání tohoto zařízení by měla být vždy dodržena základní bezpečnostní

opatření, včetně následujících bezpečnostních pokynů: Přečtěte si všechny instrukce
před použitím tohoto zařízení.
1. Přečtěte si v echny pokyny v tomto manuálu a dělejte rozcvičku před použitím tohoto
zařízení.
2. Aby se zabránilo zranění svalů, je rozcvička před zahájením cvičení nezbytná.
Podívejte se na stránku o rozcvičce a vychladnutí. Po cvičení je pro vychladnutí
navrženo uvolnění těla.
3. Před použitím se ujistěte, že žádné části nejsou zničené a dobře upevněné. Toto
zařízení by mělo být během použití umístěno na rovném povrchu. Je doporučeno
použít na zem matraci nebo jiný krycí materiál.
4. Noste prosím při používání tohoto stroje správné oblečení a obuv, nenoste oblečení,
které by se mohlo zachytit do jakékoli části zařízení.
5. Nepokou ejte se o jinou údržbu nebo úpravu, která není popsána v tomto manuálu. Při
jakýchkoli potížích přestaňte výrobek používat a obraťte se na autorizovaný servis.
6. Buďte opatrní, když vstupujete na pedály nebo sestupujete, vždy se držte řidítek. Vždy
mějte pedál na va i straně v nejniž í poloze, stoupněte na něj a překročte přes hlavní
rám, poté stoupněte na druhý pedál. Při použití stroje se držte rukama řidítek a
zajistěte, aby se pedály pohybovaly lehce pomocí tlačení a tažení řidítek, poté dejte
zařízení do pravidelného pohybu spoluprácí rukou a nohou. Po cvičení také nechte
jeden pedál v nejniž í poloze, sundejte prvně nohu z vy ího pedálu a poté z druhého.
7. Nepoužívejte zařízení ve venkovních prostorech.
8. Toto zařízení je pouze pro domácí použití.
9. Během používání zařízení by na něm měla být pouze jedna osoba.
10. Držte děti a domácí zvířata pryč od zařízení, pokud je v provozu. Tento stroj je určen
pouze pro dospělé. Minimální volné místo, které je požadováno pro bezpečný provoz
je vět í než dva metry.
11. Pokud cítíte jakékoli bolesti na hrudi, nevolnost, závratě nebo máte dechové obtíže,
přestaňte okamžitě cvičit a pře pokračováním se poraďte se svým lékařem.
12. Maximální nosnost tohoto stroje je 110 kg.
VAROVÁNÍ: Před zahájením jakéhokoli cvičebního programu se poraďte
se svým lékařem. To je důležité zejména pro osoby, které jsou starší 35 let nebo kteří
měli dříve zdravotní problémy. Před použitím jakéhokoli fitness vybavení si přečtěte
všechny instrukce.
VAROVÁNÍ: Před zahájením cvičení na tomto produktu, si přečtěte
pozorně všechny instrukce. Uschovejte si tento manuál pro budoucí použití.
PROVOZNÍ INSTRUKCE
1. Cvičte dle va i kondice.
2. Nastavení knoflíku na kontrolu odporu:

Chcete-li zvý it zátěž, otočte knoflík pro kontrolu odporu ve směru hodinových ručiček.
Chcete-li snížit zátěž, otočte knoflík pro kontrolu odporu proti směru hodinových
ručiček.
3. Úprava zadního stabilizátoru a koncovky:
Otočte zadní stabilizátor a koncovku na zadním stabilizátoru dle potřeby vyrovnání
trenažéru.
PROVOZ POČÍTAČE
JAK VLOŽIT BATERIE:
1. Odstraňte kryt baterií na zadní straně počítače.
2. Umístěte dvě "AA" baterie nebo "UM-3" baterie na jejich místo.
3. Ujistěte se, že jsou baterie správně umístěny a pružinky baterií
jsou s bateriemi se správném kontaktu.
4. Znovu nasaďte kryt baterií.
5. Jestliže je displej nečitelný nebo se objeví jen část, odstraňte
baterie a počkejte 15 sekund před jejich znovu vložením.
6. Odstranění baterií vymaže paměť počítače.
FUNKCE A PROVOZNÍ ČINNOST:
AUTO ON (zapnutí) /OFF (vypnutí): Když začnete cvičit nebo zmáčkněte tlačítko MODE
na počítači, počítač se zapne. Jestliže necháte zařízení 4 minuty nečinné, automaticky se
počítač vypne.
SCAN (prohlížení): Stiskněte tlačítko MODE, dokud ipka neukáže na SCAN, počítač
začne automaticky prohlížet funkce každých 5 sekund.
TIME (čas): Stiskněte tlačítko MODE, dokud ipka neukáže na TIME; počítač zobrazí
uplynulý čas cvičení v minutách a sekundách.
SPEED (rychlost): Zmáčkněte tlačítko MODE, dokud ipka neukáže na RYCHLOST,
počítač zobrazí současnou tréninkovou rychlost.
CAL (kalorie): Zmáčkněte tlačítko MODE, dokud ipka neukáže na CAL; počítač zobrazí
celkový počet kalorií, spálených během cvičení.
(puls): Zmáčkněte tlačítko MODE, dokud ipka neukáže na PULSE a poté držte obě
ruce na senzorech a rukojetích, obrazovka zobrazí vá současný srdeční tep a symbol

srdce. Abyste zajistili přesný výstup, držte prosím senzory na rukojetích oběma rukama
namísto pouze jednou rukou, když se snažíte změřit vá srdeční tep.
DIST (vzdálenost): Zmáčkněte tlačítko MODE, dokud ipka neukáže na DIST; počítač
zobrazí celkovou ujetou vzdálenost během cvičení.
ODO (počítadlo ujetých kilometrů): Zmáčkněte tlačítko MODE, dokud ipka neukáže na
ODO; počítač zobrazí celkovou ujetou vzdálenost.
RESET (nulování): Zmáčkněte tlačítko MODE na 4 sekundy, v echny hodnoty funkcí se
vynulují, kromě funkce na počítání ujetých kilometrů.
SEZNAM ČÁSTÍ
Číslo
Popis
Mn.
Číslo
Popis
Mn.
001
Hlavní
rám
Ø50x1.8
1
024
Nylonová maticeM8
2
002L
Levá stupačka 40x20x1.5
1
025
Podložka Ø16xØ8x1.5
3
002R
Pravá stupačka 40x20x1.5
1
026
Šroub M8x50
2
003L
Paže levého madla Ø32x1.5
1
027
Nylonová matice M6
8
003R
Paže pravého madla Ø32x1.5
1
028
Podlož
ka Ø6
6
004L
Levé madlo Ø32x1.5
1
029
Šroub M6x40
6
004R
Pravé madlo Ø32x1.5
1
030
Kabel napětí L=1600
1
005
Pření tyč
Ø50x1.5
1
031
Koncovka S13
2
006
Zástrčka drátku
Ø12.1
2
032
Šroub ST4.2x25
8
007
Šroub M6x10
1
033L
Kryt stupačky
-
A
2

008
Šroub S
T2.9x10
2
033R
Kryt stupačky
-
B
2
009
Šroub s estihrannou hlavičkou
M8x20
1
034
Velká podložka
Ø26xØ8x2
2
010
Přední stabilizátor
Ø50x1.5
1
035
Šroub Ø15.8x62.5
2
011
Zadní stabilizátor Ø50x1.5
1
036
Levý pedál 395x150x65
1
012
Šroub M10x57
4
037
Pra
vý pedál 395x150x65
1
013
Zakončení zadního stabilizátoru
Ø50x1.5
2
038
Zakončení předního stabilizátoru
Ø50
2
014
Velká zakřivená podložka
Ø10
4
039
Šroub M6x48
2
015
Kloboučková matice M10
4
040
Transportní kolečko
Ø23xØ6x32
2
016L
Šroub pro levé r
ameno ve tvaru U
1/2”
1
041
Šroub M8x16
6
016R
Šroub pro pravé rameno ve tvaru
U 1/2”
1
042
Zakřivená podložka
Ø20xØ8
6
017L
Levá nylonová matice 1/2”
1
043
Šroub M10x18
2
017R
Pravá nylonová matice1/2”
1
044
Pružná podložka
Ø18xØ10x2
2
018
Zvlněná pod
ložka Ø28xØ17x0.3
2
045
Podložka Ø28x5
2
019
Kovová objímka Ø29xØ16x14
8
046
Kovová objímka
Ø33xØ29xØ16x14x4
4
020
Pružná podložka
Ø20
2
047
Šroub M6x35
4
021
Ložisko 6000 2Z
2
048
Zakřivená podložka
Ø6
4
022
Podložka 7/8”
1
049
Krytka S16
2
023
Ramen
o ve tvaru U
2
050
Kloboučková matice M6
4
SEZNAM ČÁSTÍ
Číslo
Popis
Mn.
Číslo
Popis
Mn.
051
Plastová objímka
Ø32xØ16x5xØ50
2
071
Pravý kryt 540x366x78
1
052L
Kryt levého madla
-
A
1
072
Objímka nápravy
2
052R
Kryt pravého madla
-
A
1
073
Kuličkové ložis
ko
2
053L
Kryt levého madla
-
B
1
074
Objímka osy I 15/16”
1
053R
Kryt pravého madla
-
B
1
075
Objímka osy II 7/8”
1
054
Knoflík kontroly napětí 0325
-
BC66501-0101
1
076
Podložka 15/16”
1
055
Šroub ST2.9x12
8
077
Šestihranná matice 7/8”
1
056
Počítač (
JVT29104)
1
078
Řemenice s klikou
Ø260
1
057
Šroub M5x12
4
079
Kovové ložisko Ø18xØ8.5
4
058
Pulsový senzor
2
080
M10x1 Matice pro setrvačník
2
059
Pěnovky madel
Ø31xØ37x480
2
081
Setrvačník
Ø230x40x32
1
060
Pružná podložka
Ø8
6
082
Řemen PJ330 J6
1

061
Zakončení madel
Ø32x1.5
2
083
Držák náhradního kola
1
062
Pružný drátek pulsového
senzoru
2
084
Šroub M8x20
2
063
Šroub ST4.2x20
2
085
Nastavitelný roub M6x36
2
064
Zakřivená podložka pro knoflík
kontroly napětí Ø20xØ5.2
1
086
Rameno ve tvaru U
2
065
Šroub pro knoflík kontroly napětí
M5x25
1
087
Pružná podložka
Ø6
2
066
Šroub Phillips ST4.2x25
8
088
Matice M6
2
067
Drátek senzoru I L=1100
1
089
Šroub M8x10
1
068
Drátek senzoru II L=950
1
090
Kryt koncovky Ø50x1.2t
1
069
Drátek senzoru pulzu
L=750
2
091
Kryt koncovky Ø50x10t
1
070
Levý kryt 540x366x74
1
SEZNAM SOUČÁSTEK

PŘE LEDNÝ NÁKRES
(12) M10x57
Šroub
4 PCS
(28)
PodložkaØ6
6 PCS
(27) Nylonová
matice M6
6 PCS
(15)
Kloboučková
maticeM10
(14) Velká
zakřivená
podložka Ø10
(48) Zakřivená
podložka Ø6
4 PCS
(47) Šroub
M6x35
4 PCS
(31) Krytk
a
S13
2 PCS
(29) Šroub
M6x40
6 PCS
(66) Šroub Phillips
ST4.2x25
4 PCS
(55) Šroub
ST2.9x12
8 PCS
(50)
Kloboučková
matice M6
(49) Krytka
S16
2 PCS
Imbusový klíč
8mm
1 PC
Imbusový klíč
6mm
1 PC
Multi
účelové
nářadí
Multi úče
lové nářadí s Phillips
roubovákem
S8, S13, S14, S15
(16R) Šroub pro pravé rameno
ve tvaru U 1/2” 1
PC
(17R) Pravá nylonová
matice 1/2” 1 PC
(18) Zvlněná podložka
Ø28xØ17x0.3
1
(16L) Šroub
pro levé rameno
ve tvaru U 1/2” 1
PC
(17L) Levá nylonová
matice 1/2” 1
PC
(18) Zvlněná podložka

MONTÁŽNÍ INSTRUKCE
61
59
4L
52L
49 43 44 45 46 51
3L
5
3R
54
52R
53R
4R
61
59
45 44
49
43
47
46
46
51
67
30
64
65
46
55
56
57
66
36
29
66
38
39 40
12 27 40 39
10
66 33L
33R
35 19
34
2L
12
14
15
14
15
19
37
19
23
25
24
20
66
47
50 48
19
19
33L
33R
81 80
80
82
78
88 86
87 85
32
27
28
50 48
8
73
72
74
7
25
84
84 34
35
21
76
55
69
53L
66
66
70
66
66
77
75
72
73
22 16L 79
25
24
17L
20
19
23
19
18
79
26
31
71
79 79 26 31
18 16R
17R
63
62 6
62
6
58
63
69
58
88 86
87 85 27
28
29
2R
68
67
30
41
42
60
41
9
83
89
13
11
13
1
68
32
90
91

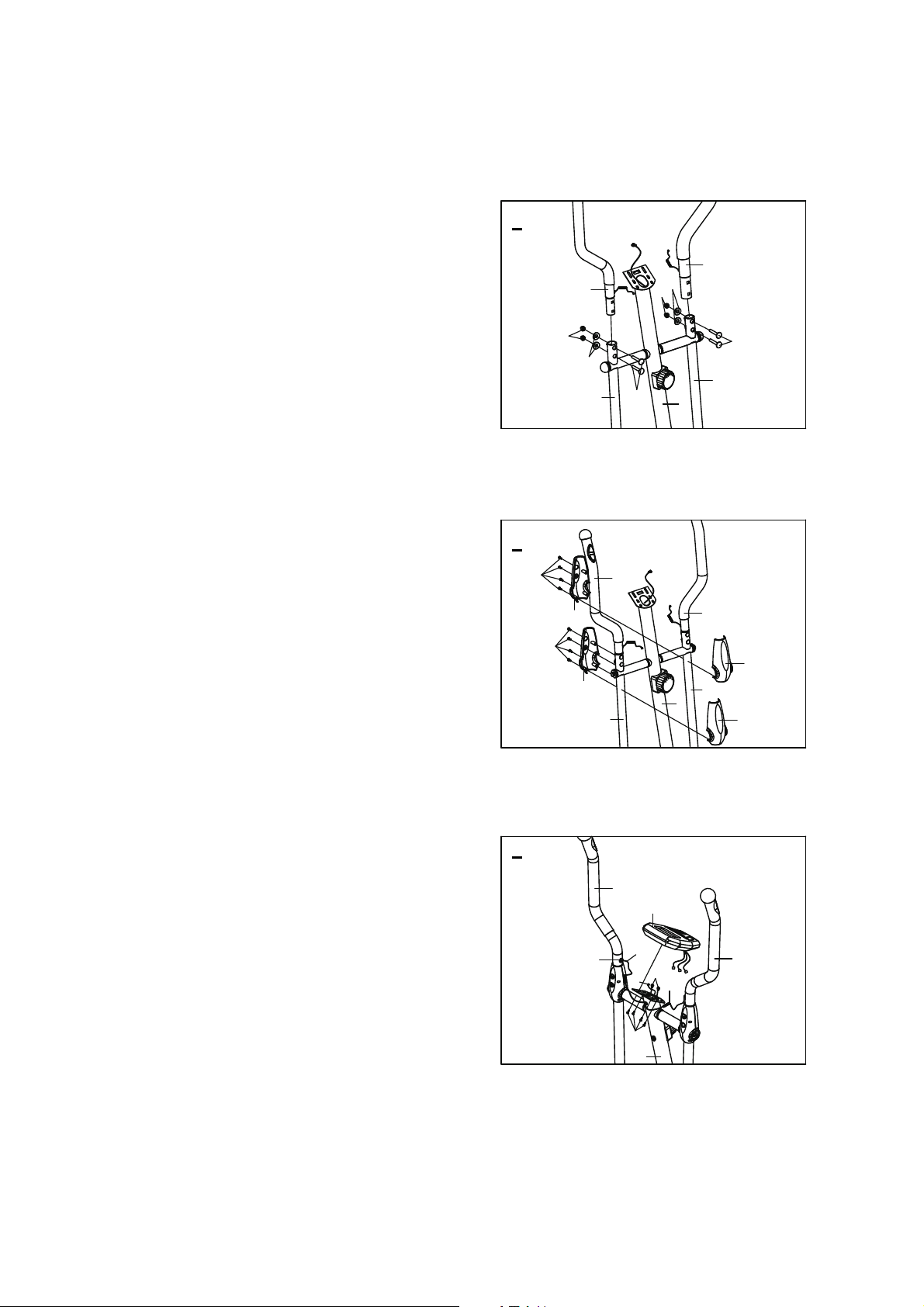

1. Namontujte přední a zadní stabilizátory.
Připevněte přední stabilizátor (10) na přední
zakřivenou desku hlavního rámu (1) pomocí dvou
M10x57 roubů (12), Ø10 velké zakřivené
podložky (14) a M10 kloboučkových matek (15).
Připevněte zadní stabilizátor (11) na zadní
zakřivenou desku hlavního rámu (1) pomocí dvou
M10x57 roubů (12), Ø10 velkých zakřivených
podložek (14) a M10 kloboučkových matek (15).
2. Namontujte přední tyč a knoflík kontroly
napětí.
Odstraňte est M8x16 roubů (41), Ø8 pružných
podložek (60) a Ø20xØ8 zakřivených podložek (42)
z trubky hlavního rámu (1).
Vložte kabel napětí (30) skrz do spodní díry
přední tyče (5) a vytáhněte ven z čtvercové díry
přední tyče (5). Spojte senzorový drát II (68) z
hlavního rámu (1) k senzorovému drátu I (67) z
přední tyče (5).
Vložte přední tyč (5) na tyč hlavního rámu (1) a
zajistěte esti M8x16 rouby (41), Ø8 pružnými
podložkami (60) a Ø20xØ8 zakřivenými
podložkami (42), které byly odstraněny.
Odstraňte Ø20xØ5.2 zakřivenou podložku
knoflíku pro kontrolu napětí (64) a M5x25 roub
knoflíku pro kontrolu napětí (65) z knoflíku
kontroly napětí (54). Dejte konec kabelu odporu
knoflíku pro kontrolu napětí (54) do karabiny
kabelu napětí (30) jak je ukázáno na nákresu A
obrázku 2. Táhněte kabel odporu knoflíku pro
kontrolu napětí (54) nahoru a dejte ho do mezery
kovové objímky kabelu napětí (30) jek je
ukázáno na nákresu B obrázku 2. Připevněte
knoflík kabelu napětí (54) na pření tyč (5)
pomocí Ø20xØ5.2 zakřivené podložky pro
knoflík kontroly napětí (64) a M5x25 roubu pro
knoflík kontroly napětí (65) které byly odstraněny.
66
2L
28
27
29 31
66
33L
33R
10
12
14
15
1
15
14
15
14
15
14
12
3R
51
45
3L
43
44
49
5
16L(R)
18
17L(R)
1
5
54
54 30
30
30
60
60
64
65
68
67
41
42 41
11
54
30
36
20
26
BA
(37) 78
1
2
3
