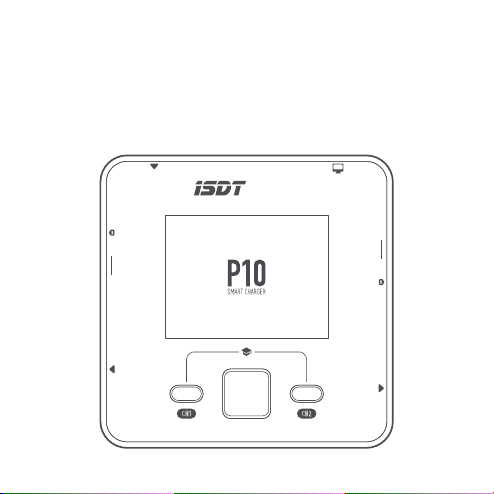

ISDT P10 User manual

用户手册
P10双通道
智能充电器
DC IN
2S 6S
2S 6S
SMART
CHARGER
P10
CH1
CH2

不要在无人值守的情况下使用充电器，如充电器出现任何功能异常，请立即终止使用并对
照说明书查阅原因；
确保充电器远离灰尘、潮湿、雨和高温，避免阳光直射及强烈震动；
请将充电器放置于耐热、不易燃及绝缘的表面。不要放置在车座、地毯等类似的地方使用。
请确保易燃、易爆炸物品远离充电器的操作区域；
确保您已充分了解所使用电池的充放电特性及规格，并在充电器中设置恰当的充电参数。
如参数设定错误，可能对充电器及电池造成损坏，甚至发生火灾、爆炸等灾难性后果。
警告与安全提示
•
•
•
•
为确保您的安全和良好的用户体验，请在使用本产品前阅读本说明和警告。
欢迎您登陆艾斯特官方网站www.isdt.co了解更多智能平衡充电器功能，购买丰富相关配件。
由于产品功能的不断更新，您手中的说明书可能会与实际操作有所出入。
请以实际智能平衡充电器功能为准。
感谢您购买ISDT P10智能平衡充电器。
使用过程中确保本产品远离热源及潮湿环境，并注意通风散热；
本产品工作过程中将产生大量热量，切勿让儿童操作，以免烫伤；
使用结束后，应尽快断开及移除电池。 㫨蟇瞐瑧䯋
㙬鶯"
接入电池前请确保电池电压与本产品工作电压范围相符；
工作过程中请确保选择的串数与接入电池串数一致。
型号：P10
输入电压范围：DC 10~30V
输出电压范围 ：DC 1~26.4V
产品规格
充电电流：0.2~10.0A×2
平衡电流：0.5A/Cell Max
最大充电功率：250W×2

不要在无人值守的情况下使用充电器，如充电器出现任何功能异常，请立即终止使用并对
照说明书查阅原因；
确保充电器远离灰尘、潮湿、雨和高温，避免阳光直射及强烈震动；
请将充电器放置于耐热、不易燃及绝缘的表面。不要放置在车座、地毯等类似的地方使用。
请确保易燃、易爆炸物品远离充电器的操作区域；
确保您已充分了解所使用电池的充放电特性及规格，并在充电器中设置恰当的充电参数。
如参数设定错误，可能对充电器及电池造成损坏，甚至发生火灾、爆炸等灾难性后果。

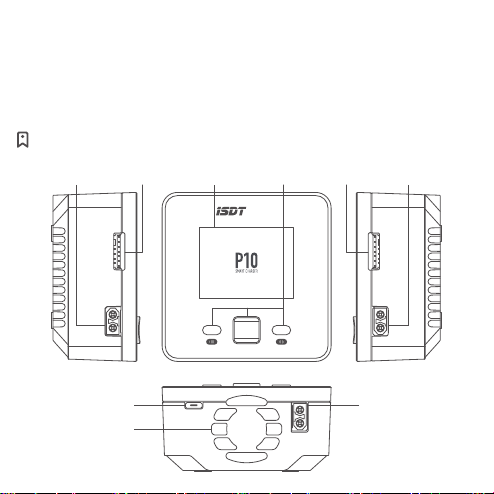

接口 / 按键
风扇散热口
工作温度：0~40℃
存储温度：-20~60℃
电池电压异常报警：支持
串数设定错误报警：支持
支持电池类型及串数：LiFe,LiIon,LiPo,LiHv 1~6S ; Pb 1~10S ; NiMH/Cd 1~16S
最大输入电流 ：20A
尺寸：90.5×90.5×47mm
重量：约250g
CH1
平衡口 显示屏
通道选择键
及方向键
CH1电池
输出口
CH2
平衡口
CH2电池
输出口
USB-C升级口 电源输入口
SMART
CHARGER
P10

充电器预设电池类型及任务参数
额定电压
满充电压
平衡充
非平衡充
支持串数
最大充电电流
NiCd/MH Pb LiFe Lilon LiPo LiHv
3.60V
4.10V
1~6S
10.0A
3.20V
3.65V
1-6S
10.0A
3.70V
4.20V
1~6S
10.0A
3.80V
4.35V
1~6S
10.0A
1.20V
1.40V
1~16S
10.0A
2.00V
2.40V
1~10S
10.0A
在充电前必须先了解清楚所用电池允许的最大充电电流，使用过大的电流对电池充电会
对电池的寿命造成影响甚至损坏，过大的电流也会造成充电过程中电池发热甚至爆炸。
电池充放电能力一般以C数来标识，充电C数乘以电池容量就是电池所支持的最大充电
电流，例如1000mAh的电池，标识充电能力是5C，那么最大充电电流为：
1000×5=5000mA=5A，也就是最大支持5A充电。对于锂电池而言，如果无法确定电池
充电C数，为了安全起见请将充电电流设定在不大于1C的值。
充电C数与充电时间的参考关系：充电时间≧60分钟/充电C数（例如使用1C充电，充电
完成时间大约需要60~70分钟），由于电池转换能效的差异，此时间有可能会有所延长。
如何确定充电电流
将充电器与电源连接上电，连接好电池，短按对应通道按键进入任务设定菜单，
菜单项如下：
任务设定

充电
对于锂电池，强烈建议连接平衡端口均衡充电，以确保充电器能够准确监测每个电池的
电压，并对不一致的电芯进行平衡操作。当使用非平衡模式（不连接到电池平衡口）
充电时，充电器在开始任务前会有相应的报警提示。电流设定范围为0.2~10.0A。
当连接BattGo电池时，电池类型、串数以及充电电流根据BattGo信息自动设定。
工作参数显示
工作中在方向键上可以切换屏幕下半部分的信息显示内容，信息内容依次为：
各电芯电压、各电芯内阻、BattGo 信息、SmartPower信息、工作参数。
其中电芯电压及内阻仅在平衡充电模式下才会显示。
连接BattGo电池才会显示BattGo信息，且在不连接平衡口的情况下也可显示各电芯电压。
直流电源
选择该项，充电器的CH1将成为一个直流电源。
输出电压为5~24V可调，电流为0.2~5.0A可调。
待机界面下，同时长按左右两边通道选择键进入高级设置菜单，菜单项如下：
高级设定
任务
电池类型
电池串数
电流设置
充电
LiHv、LiPo、LiIon、LiFe、Pb、NiMh/Cd
LiFe,LiIon,LiPo,LiHv（1~6S）；Pb（1-10S）；
NiMH/Cd（1~16S）
0.2~10.0A

高级设置菜单下，选择系统设置进入系统设置菜单，菜单项如下：
系统设置
并行任务选择
选择该项，可将整机最大功率输出在一个电池上。需使用一根一分二的电源线，一端连接
电池，另外两端连接充电器的电池输出口。电池平衡口连接在充电器任一平衡口即可。将
充电器接通电源，并按要求接上电池，在高级设置菜单中选择该项进行并行任务参数设置。
并行充电电流设定范围为10~16A。
最低输入电压
限制范围为10~24V。当使用电池作为输入电源时，此项设定可以保护电池不会过放。
当充电器检测到输入电压低于设定值，将立即停止所有在执行的任务并提示输入电压过低。
最大输入功率限制
限制范围为100~550W。当连接的输入电源达不到充电器的最大工作功率（500W）要求
时，为了保护输入电源及使充电器稳定工作，需要根据电源的实际输出能力设定此参数。
BattGo
当对应接口 (CH1/2) 连接BattGo电池时，可以通过此项查阅及修改BattGo电池相关参数。
音量
音量设置有高、中、低及关闭四个选项。
当设定为“关”时，将关闭操作提示声，但不关闭错误提示声。
自动分屏
自动分屏设置有60秒、30秒及关闭三个选项。可选择在设定时间内，主界面显示由单通
道参数界面自动切换至双通道（分屏）参数界面。亦可选择“关”，将自动分屏功能关闭。

并行任务选择
选择该项，可将整机最大功率输出在一个电池上。需使用一根一分二的电源线，一端连接
电池，另外两端连接充电器的电池输出口。电池平衡口连接在充电器任一平衡口即可。将
充电器接通电源，并按要求接上电池，在高级设置菜单中选择该项进行并行任务参数设置。
并行充电电流设定范围为10~16A。
最低输入电压
限制范围为10~24V。当使用电池作为输入电源时，此项设定可以保护电池不会过放。
当充电器检测到输入电压低于设定值，将立即停止所有在执行的任务并提示输入电压过低。
最大输入功率限制
限制范围为100~550W。当连接的输入电源达不到充电器的最大工作功率（500W）要求
时，为了保护输入电源及使充电器稳定工作，需要根据电源的实际输出能力设定此参数。
BattGo
当对应接口 (CH1/2) 连接BattGo电池时，可以通过此项查阅及修改BattGo电池相关参数。
音量
音量设置有高、中、低及关闭四个选项。
当设定为“关”时，将关闭操作提示声，但不关闭错误提示声。
自动分屏
自动分屏设置有60秒、30秒及关闭三个选项。可选择在设定时间内，主界面显示由单通
道参数界面自动切换至双通道（分屏）参数界面。亦可选择“关”，将自动分屏功能关闭。
自检
在移除CH1及CH2所有电池连接后，选择该项进行系统自检操作。
校准
该项可以校准充电器的输入电压，输出电压和平衡口电压。
*本产品所有图片、声明及文字资料仅供参考，实际信息请参考官方网站 www.isdt.co 。
深圳市艾斯特创新科技有限公司拥有对本说明书内容的最终解释权和修改权。
www.isdt.co
402P1000000

DC IN
2S 6S
2S 6S
SMART
CHARGER
P10
CH1
CH2

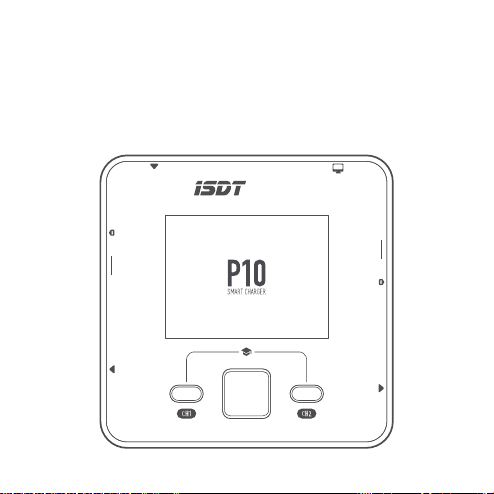

USER GUIDE
P10 DUAL CHANNEL
SMART CHARGER

Warnings and Safety Tips
Never use the charger without supervision, please stop using the charger and refer to
the manual for reasons if any functional abnormity.
Keep the charger away from dust, humidity, rain and high temperature, as well as
avoid direct exposure to the sunlight and intense vibration.
Place the charger on a heat-resisting, non-flammable and insulating surface.
Do not use it on the car’s seats, carpet or other similar places.
Keep inflammable and explosive objects away from operation areas of the charger.
Read the instruction manual carefully to be familiar with the features of the charger,
and set proper charging parameters before operating.
Setting the parameters incorrectly will result in damage to the product,
personal property and cause serious injury as well.
•
•
•
•
For your safety and a better user experience, please read this manual and follow
the instruction before using the new charger.
Please visit: www.isdt.co for more details on the functions of this smart charger,
as well as purchase various accessories. Functions of products will be kept on upgrading,
the manual in your hand may be different from the actual operation,
please refer to the actual functions.
Thanks for purchasing the ISDT P10 Smart Charger.
Model No.: P10
Input voltage: DC 10~30V
Output voltage: DC 1~26.4V
Working temperature: 0~40℃
Storage temperature: -20~60℃
Specifications
Max. input current: 20A
Charging current: 0.2~10.0A×2
Max. charging power: 250W×2
Dimension: 90.5×90.5×47mm
Weight: About 250g

SMART
CHARGER
P10
Port / Button
Fan Vent
Abnormal voltage alarm: Support
Incorrect cell count setting alarm: Support
Supported battery: LiFe,LiIon,LiPo,LiHv 1~6S ; Pb 1~10S ; NiMH/Cd 1~16S
Balance current: 0.5A/Cell Max
CH1
Balance Port
Display
Screen
Channel selection
Button &
Direction
Button
CH1 Power
Output
CH2
Balance Port
CH2 Power
Output
USB-C
Upgrading Port Power Input

Preset Battery Type of Charger and Task Parameters
Rated voltage
Full charge voltage
Balance charge
Unbalanced charge
Supported cell count
Max. charging current
NiCd/MH Pb LiFe Lilon LiPo LiHv
3.60V
4.10V
1~6S
10.0A
3.20V
3.65V
1-6S
10.0A
3.70V
4.20V
1~6S
10.0A
3.80V
4.35V
1~6S
10.0A
1.20V
1.40V
1~16S
10.0A
2.00V
2.40V
1~10S
10.0A
Make sure to know the maximum charging current of the battery before charging, never
use excessive current to charge to damage your battery, which will result in over heat
even explosion during the charging process.The charging and discharging capacity of
battery is usually marked with C value. Multiplying the charging C value and battery
capacity equals to the maximum charging current supported by the battery. For example,
for a 1000 mAh battery with a charging capacity of 5C, the maximum charging current
would be 1000*5=5000mA; therefore, the maximum charging current is 5A.
For a lithium battery, if it is impossible to confirm the supported charging C value, please
set the charging current below 1C, for the sake of its (lithium battery) safety.
The reference relation between C value and charging time: charging time ≥60 minutes/
charging C value (e.g. it needs around 60-70 minutes to complete charging with 1C).
Due to differences in battery conversion efficiency, the time to complete the charging
might be extended.
How to Confirm Charging Current

Charge
Balancing port is strongly recommended when charging lipo battery, which can make
sure to monitor voltage on each cell battery and balance it when charging. Warning
beeper will yell before start charging lipo if in non-balance mode(no connecting with
balance port). Current setting range: 0.2~10.0A. The battery type, cell count and
charging current are auto set accordingly when connecting with BattGo battery.
Charging Screen
In operation status, Press arrow keys will shift to different manu pages.
As it’s arranged as : voltage of each cell, IR of each cell, BattGo information,
SmartPower information, working parameters. The cell voltage and internal resistance
will only be displayed under balanced charging mode.
The BattGo information is displayed only when the BattGo battery is connected,
and the voltage of each cell can also be displayed without connecting the balance port.
Power on P10 smart charger, connect the battery, and short touch the middle key of
the touch board to enter the task setting menu as follows:
Operating the Charger
Task
Battery
Battery and
cell count
Current
Charge
LiHv、LiPo、LiIon、LiFe、Pb、NiMh/Cd
LiFe,LiIon,LiPo,LiHv（1~6S）；Pb（1~10S）；
NiMH/Cd（1~16S）
0.2~10.0A

DC power supply
Select this function, CH1 of the charger will be a DC power supply with adjustable
output voltage 5~24V, and current 0.2~5.0A.
Parallel task selection
Select Parallel charging model. Using one-for-two power cord , with one end
connected to the battery and the other to two output ports of the charger.
It can gather output power in one channel. The battery balance port can be
connected to any balance port of the charger. Match the charger with power supply
and connect the battery , and select this item in the advanced settings menu to set
the parallel task parameters with recommended charging current is 10~16A.
In stand by model. Press and hold the left and right channel selection keys at the
same time to enter the advanced setting menu . The menu items are as follows:
Advanced settings
Under the advanced settings menu,
select system settings to enter the system settings menu.
System Setting Menu
Min. input voltage protection: 10~24V
All tasks in operation will be stopped at once and hint warning of low voltage,
when the input voltage is lower than the input voltage as set up. It will protect the
battery from being discharged when using battery pack as power supply.
Max. input power setting: 100~550W
If the input power is smaller than the max working power(500W), please set up the
parameter as the actual output power as max input, to protect the input power and
enable the charger to work stable.

BattGo
When the corresponding interface (CH1 output, CH2 output) is connected to the
BattGo battery, you can check and modify the relevant parameters of the BattGo
battery through this item.
Volume
There are four options for volume setting: high, medium, low and off.
When set to "Off", the operation prompt sound will be turned off,
but the error prompt sound will not be turned off.
Automatic split screen
The automatic split screen setting has three options of 60 seconds, 30 seconds and
off. You can choose to switch from the single-channel parameter interface to the
dual-channel (split screen) parameter interface automatically within the set time.
You can also select "Off" to turn off the automatic split screen function.
System self-test
After removing all battery connections of CH1 and CH2, select this item to perform
system self-test operation.
Calibration
The input voltage, output voltage and balance voltage of the charger can be
calibrated with this task.
*All product photos, statements and literature are for reference only. For up-to-date information,
please visit our official web www.isdt.co
SHENZHEN ISD TECHNOLOGY CO. LTD
ISDT reserves the right of final explanation and revision for the terms.
