Die technischen Feinheiten der
Aquatimer Chronograph
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und
Sekunden, das Datum und den Wochentag an. Mit dem
integrierten Chronographen können Sie jede Zeitspanne
bis 12 Stunden in Sekunden, Minuten und Stunden mes-
sen. Auf dem im Gehäuse untergebrachten Drehring, der
durch den Rückstelldrücker aus Sicherheitsgründen nur
im Gegenuhrzeigersinn verstellt werden kann, wird die
Dauer des Tauchganges abgelesen. Das mecha ni sche
Uhrwerk mit automatischem Aufzug und einer Gang -
reserve nach dem Vollaufzug von mindestens 44 Stunden
beinhaltet 25 Steine (synthetische Rubine). Ihre Aqua-
timer Chronograph ist stossgesichert, wasserdicht 12 bar
und geschützt mit einem Saphir glas des Härtegrades 9
nach Mohs.Damit diese aussergewöhnliche Uhr ihre zu-
künftigen Aufgaben erfüllen kann, müssen Sie die weni-
gen, wichtigen Bedienungshinweise unbedingt beachten.

4 | 5
2
6
1
8
9
Die Legende zur Aquatimer Chronograph
1Stundenzeiger
2Minutenzeiger
3kleiner Sekundenzeiger
4Datumsanzeige
5Wochentagsanzeige
6verschraubte rone
7Sekundenstoppzeiger
8Minutenzähler
9Stundenzähler
10 Start-Stopp-Drücker
11 Rückstelldrücker
12 Drehring mit Zeiteinteilung
4
3
10
5
11
12
7

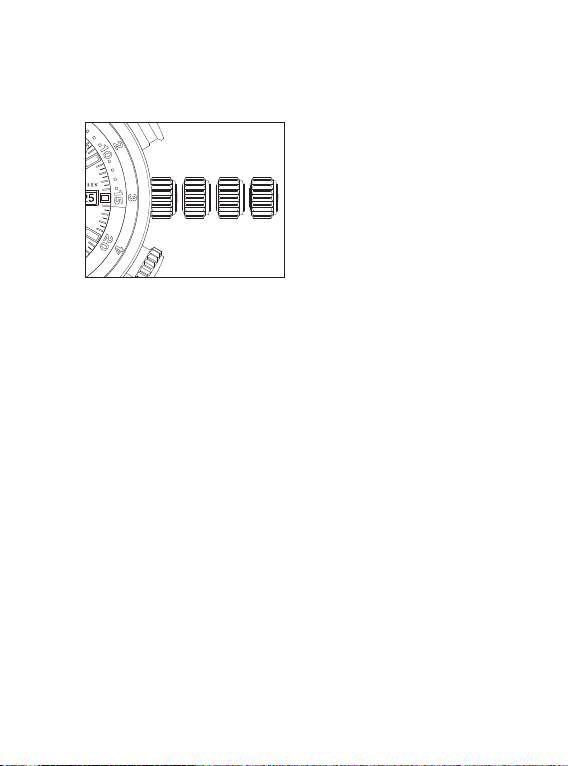

Die Funktionen der Krone
XNormalstellung
(verschraubt)
0Aufzugsstellung
1Datums- und Wochen-
tagseinstellung
2Zeiteinstellung
Die Normalstellung
Diese Uhr besitzt eine verschraubte rone. Die Ver-
schraubung (Normalstellung, Position X) verhindert ein
unbeabsichtigtes Verstellen der Uhrzeit oder des Da-
tums, und das Uhrgehäuse ist doppelt gegen eindrin-
gendes Wasser geschützt. Zum Entsichern wird die
rone durch Linksdrehen losgeschraubt und befindet
sich dann automatisch in Position 0, der Aufzugsstel-
lung. Durch Drücken der rone in Position X und gleich-
zeitiges Rechtsdrehen wird sie wieder festgeschraubt
und gesichert.
X012

Die Aufzugsstellung
In der Aufzugsstellung (Position 0) können Sie das auto-
matische Uhrwerk auch von Hand aufziehen. Zum Ingang-
setzen des Werkes genügen wenige Umdrehungen der
rone. Besser ist es, durch ca. 30 Umdrehungen der
rone den Vollaufzug zu erreichen, da dann die maximale
Ganggenauigkeit und eine Gangreserve, auch nach dem
Ablegen der Uhr, von ca. 44 Stunden gewährleistet ist.
Die Datums- und Wochentagseinstellung
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum
von Hand auf den 1. Tag des Folgemonats einstellen. Lö-
sen Sie dazu die verschraubte rone und ziehen Sie diese
in Position 1. Durch Rechtsdrehen können Sie nun das
Datum und durch Linksdrehen den Wochentag
verstellen (Schnellschaltung). In der Zeit zwischen 20
und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen,
da in dieser Zeit das Datum automatisch vom Uhrwerk
weitergeschaltet wird und der Schaltmechanismus
beschädigt werden könnte.
6 | 7

Die Zeiteinstellung
Ziehen Sie die rone in Position 2. Dadurch stoppen
Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist
es vorteilhaft, wenn das Uhrwerk beim Durchgang des
Sekundenzeigers über der 60 angehalten wird. Nun kön-
nen Sie den Minutenzeiger exakt zum Minutenstrich posi-
tionieren. Zum Starten des Sekundenzeigers drücken Sie
die rone wieder in Position 0. Bitte beachten Sie beim
Einstellen der Zeit die Datumsschaltung, welche jeweils
um Mitternacht (24 Uhr) erfolgt. Sollte diese Schaltung
schon um 12 Uhr mittags erfolgt sein, müssen Sie die Zei-
ger um 12 Stunden vorwärts drehen.
Das richtige Einstellen Ihrer Uhr
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
• Entsichern Sie die rone durch Linksdrehen.
• Ziehen Sie das Uhrwerk bis zum Vollaufzug
(ca. 30 ronenumdrehungen) auf.
• Ziehen Sie die rone in Position 1.
• Durch Rechtsdrehen der rone schaltet die Datums-
anzeige schrittweise. Stellen Sie das gestrige Datum ein.
• Durch Linksdrehen der rone schaltet die Wochen-
tagsanzeige schrittweise. Stellen Sie den gestrigen
Wochentag ein.

• Ziehen Sie die rone in Position 2, dadurch wird das
Uhrwerk gestoppt.
• Drehen Sie die Zeiger so lange vorwärts, bis die
Datumsanzeige auf den heutigen Tag schaltet. Die
Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
• Nun stellen Sie die Zeiger vorwärts auf die genaue
Uhrzeit; am Nachmittag müssen die Zeiger nochmals
über 12 Uhr (Mittag) hinausgedreht werden.
• Zum Starten des Uhrwerkes drücken Sie die rone
wieder in Position 0.
• Drücken Sie nun die rone in Position X und sichern
Sie diese durch gleichzeitiges Rechtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar
wasserdicht, die rone muss aber für den normalen Ge-
brauch immer wieder verschraubt werden (Position X).
Das Zeitablesen bei Dunkelheit
Das Zifferblatt, der Stunden- und Minutenzeiger sowie
die Markierungen auf dem Drehring Ihrer Uhr sind mit
Leuchtelementen versehen, die auch bei völliger Dunkel-
heit ein einwandfreies Ablesen der Zeit ermöglichen.
Als Orientierungshilfe dient das Leuchtelement bei 12 Uhr.
8 | 9

Das Markieren des Beginns eines auchganges
Durch Drehen des Rückstelldrückers im Uhrzeigersinn
dreht sich der Drehring im Gehäuse; dadurch lässt sich
das Dreieck auf dem Drehring zum Minutenzeiger ein-
stellen. Somit kann der gewünschte Zeitpunkt (z.B. die
Einstiegszeit zu Beginn des Tauchganges) eingestellt
werden. Am Drehring können Sie die verflossene Zeit
(z.B. die Dauer des Tauchganges) ablesen. Aus Sicher-
heitsgründen lässt sich der Drehring nur im Gegenuhr-
zeigersinn drehen. Die hör- und fühlbare Rastung erfolgt
in Minutenschritten und ist durch die nachleuchtenden
Markierungen auch im Dunkeln sichtbar.
Die Verwendung der Uhr als Zeitmesser beim au-
chen setzt eine entsprechende auchsport-
ausbildung sowie eine regelmässige Prüfung der
Wasserdichtheit der Uhr voraus.
Die Reinigung der Uhr nach dem auchen
Nach dem Tauchen – speziell nach dem Tauchen in
Meerwasser – sollte die Uhr unter fliessendem Leitungs-
wasser abgespült werden. Dadurch verhindern Sie eine
Salzverkrustung an Gehäuse, Band und Verschluss.

Die Wasserdichtheit
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in
bar und nicht in Metern. Meterangaben, wie sie sonst
häufig in der Uhrenindustrie zur Angabe der Wasser-
dichtheit verwendet werden, können aufgrund der oft -
mals verwen deten Testverfahren nicht mit der Tiefe eines
Tauch ganges gleichgesetzt werden. Meterangaben las-
sen des halb auch keine Rückschlüsse auf die tatsächli-
chen Gebrauchsmöglichkeiten bei Feuch tigkeit, Nässe
und im bzw. unter Wasser zu. Gebrauchsempfehlungen
im Zusammenhang mit der Wasser dicht heit Ihrer Uhr fin-
den Sie im Internet unter www.iwc.com/wasserdichtheit.
Gerne informiert Sie auch Ihr autorisierter IWC-Fach -
händler (Official Agent).
Um eine einwandfreie Funktion Ihrer Uhr sicherzu stel len,
muss diese mindestens einmal jährlich durch eine IWC-
Servicestelle geprüft werden. Eine solche Prüfung muss
auch nach aus ser gewöhn lichen Belastungen durch -
geführt werden. Werden diese Prüfungen nicht ordnungs-
gemäss durchgeführt oder wird die Uhr von nicht
autorisierten Per so nen geöffnet, so lehnt IWC jegliche
Garantie- oder Haftungsansprüche ab.
10 | 11

Empfehlung: Nach jedem Öffnen und Service Ihrer
IWC-Uhr muss Ihr autorisierter IWC-Fachhändler (Offi-
cial Agent) wieder eine Wasserdichtheitsprüfung durch-
führen.
Der Service an Ihrer Aquatimer Chronograph
Alle Bestandteile dieser Uhr sind aus bestem Material
gefertigt. Trotzdem unterliegen einige Teile einer natür -
lichen Abnutzung. Wichtig ist vor allem, dass die Ab -
nutzungsstellen immer optimal geölt sind und dass die
Verschmutzung des Öles durch metallischen Abrieb
rechtzeitig beseitigt wird. Wir empfehlen deshalb, an
Ihrer Uhr ca. alle fünf Jahre einen Unterhaltsservice
durchführen zu las sen. Wenden Sie sich dazu an einen
autorisierten IWC-Fachhändler (Official Agent) oder
direkt an den IWC- undendienst in Schaffhausen

12 | 13
Die Bedienung des Chronographen
Start: Sie starten den Chronographen durch Drücken
des Start-Stopp-Drückers.
Stopp: Sie stoppen den Chronographen durch nochmali-
ges Drücken des Start-Stopp-Drückers.
Rückstellung: Drücken Sie den Rückstelldrücker. Dabei
springen alle Chronographenzeiger in die Nullstellung
zurück.
Additions-Zeitmessung: Sie können die Stoppzeiten ad-
dieren, indem Sie nach der ersten Messung anstelle des
Rückstelldrückers nochmals den Start-Stopp-Drücker
betätigen.
Sekundenzähler: Am Rand des Zifferblattes befindet sich
die Einteilung für den zentralen Sekundenstoppzeiger.
Minutenzähler: Auf der Messanzeige bei 12 Uhr befindet
sich die 30-Minuten-Einteilung mit einem langsam sprin-
genden Zeiger. Dieser Zeiger macht in einer Stunde zwei
volle Umdrehungen.
Stundenzähler: Auf der Messanzeige bei 6 Uhr befindet
sich die 12-Stunden-Einteilung mit kurzen Strichen für die
1⁄2-Stunden-Anzeige mit einem kontinuierlich laufenden
Zeiger.

Die Handhabung des Metallbandes
Haben Sie sich für ein Metallband entschieden, können
Sie dieses problemlos Ihrem Armumfang anpassen.
Diese Anpassung können Sie durch Herausnehmen oder
Hinzufügen einzelner Bandglieder selbst vornehmen.
Das rennen des Bandes und das
Herausnehmen einzelner Bandglieder

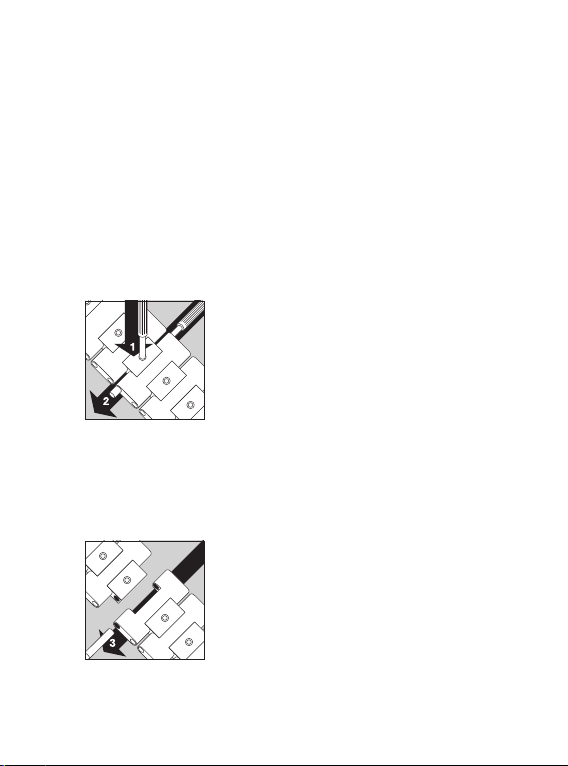

Öffnen Sie den Tastenverschluss
durch Drücken der seitlichen Taste.
Legen Sie das Band mit der Ober-
seite auf eine feste Unterlage. Mit
den beiliegenden Hilfswerkzeugen
können Sie nun an der gewünsch-
ten Trennstelle den Fixierbolzen hinunterdrücken (1) und
dabei den Gelenkbolzen mit dem zweiten Hilfswerkzeug
seitlich etwa 3 mm hinausschieben (2).
Ziehen Sie den vorstehenden Ge-
lenkbolzen aus dem Armband (3).
Jetzt ist das Metallband getrennt,
und Sie können durch Wegnehmen
oder Hinzufügen einzelner Glieder
die Armbandlänge einstellen.

14 | 15
Das Ermitteln der Bandlänge
Legen Sie die Uhr mit geöffnetem
Band um Ihr Handgelenk und
schätzen Sie die überzähligen
Bandglieder ab, die Sie nun aus
dem Band (wie beschrieben)
herausnehmen können. Müssen
Sie um mehrere Glieder kürzen, nehmen Sie von beiden
Hälften des Bandes die möglichst gleiche Anzahl Band-
glieder heraus, damit der Verschlussbügel ungefähr in
der Mitte des Handgelenkes getragen werden kann.
Damit Sie das Band möglichst genau Ihrem Armumfang
anpassen können, haben wir beim Verschluss ein Band -
glied in Überlänge montiert. Durch Weglassen dieses
Bandgliedes wird Ihr Armband um eine Zwischenstufe
gekürzt und dadurch die Bandlänge feiner ein gestellt.
Bewahren Sie die überzähligen Bandglieder und die
Trennwerkzeuge für spätere Anpassungen gut auf.

Das Zusammenfügen des Bandes
Fügen Sie die Bandgliedteile an der
Verbindungsstelle zusammen und
schieben Sie den Gelenkbolzen
seitlich in das Armband ein (1).
Mit dem beiliegenden Hilfswerk-
zeug drücken Sie nun den Fixier-
bolzen (2) hinunter und schieben
gleichzeitig den Gelenkbolzen
wieder bündig ins Armband zurück
(3). Der Fixierbolzen muss wieder
bündig bis zur Oberkante des Sicherungsgliedes
hochgefahren sein. Bitte überprüfen Sie unbedingt den
richtigen Sitz des Gelenkbolzens.

16 | 17
Das Demontieren und Montieren
des Kautschukbandes
Die gleichartige Befestigung des autschukbandes
ermöglicht Ihnen beim Bandwechsel gleich vorzugehen
wie bei der Handhabung des Metallbandes. Zum Entfer-
nen des autschukbandes drücken Sie den am
Gehäuse gelegenen Fixierbolzen hinunter und schieben
gleichzeitig den Gelenkbolzen aus dem Gehäuse. Zie-
hen Sie den vorstehenden Gelenkbolzen aus dem Ge-
häuse. Nun ist das Band vom Gehäuse getrennt.
Zum Montieren gehen Sie dabei gleich vor wie beim
Zusammenfügen des Metallbandes. Beim Anbringen
des Bandes muss auf einen sicheren Sitz der Gelenk-
bolzen geachtet werden, damit ein Verlieren der
Uhr ausgeschlossen wird.
Stand: Oktober 2007.
Technische Änderungen vorbehalten.
