iwc 3719 User manual

REF. 3719
IWA14189/08.08/2.0
www.iwc.com
AQUATIMER CHRONO-AUTOMATIC
REF. 3719
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
MODE D’EMPLOI
ISTRUZIONI PER L’USO
INSTRUCCIONES DE MANEJO

Bedienungsanleitung
Deutsch
Operating instructions
English
Mode d’emploi
Français
Istruzioni per l’uso
Italiano
Instrucciones de manejo
Español
03
19
35
51
67

2 | 3
Willkommen im kleinen Kreis der Leute, die von
ihrer Uhr genau genommen noch etwas mehr verlangen,
als dass sie ganz genau geht. Freude an der Uhr ist mehr
als Freude an der genauen Zeit. Es ist die Begeisterung
für eine verblüffende Idee. Für das Zusammenspiel von
Präzision und Phantasie. Von Zeit und Zeitlosigkeit. Von
Grenzen und Unendlichkeit. Von Gesetzen, an die sich
alle Welt zu halten hat, und von Geschmack, den man
niemandem vorschreiben kann. Wir nehmen uns deshalb
seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz
genau gehen soll, sondern von der mit jedem Augenblick
auch die Faszination handwerklicher Meisterleistungen
ausgeht durch neue Erfindungen technischer, materieller
oder formaler Natur, selbst wenn sie im kleinsten Detail
stecken, das vielleicht nicht einmal sichtbar ist. Ein
schönes neues Beispiel dieser IWC-Tradition ist hiermit
in Ihrem Besitz: Wir möchten Ihnen hierzu von Herzen
gratulieren, verbunden mit den besten Wünschen für eine
Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer
beschreiben kann – als hier.
Die Direktion der IWC

Die technischen Feinheiten
der Aquatimer Chrono-Automatic
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten
und Sekunden, das Datum und den Wochentag an. Mit
dem integrierten Chronographen können Sie jede Zeit-
spanne bis 12 Stunden in Sekunden, Minuten und
Stunden messen. Auf dem im Gehäuse untergebrachten
Drehring, der durch den Rückstelldrücker aus Sicher-
heitsgründen nur im Gegenuhrzeigersinn verstellt
werden kann, wird die Dauer des Tauchganges abge-
lesen. Das mechanische Uhrwerk mit automatischem
Aufzug hat 25 Steine und eine Gangreserve nach dem
Vollaufzug von mindestens 44 Stunden. Diese Uhr ist
stossgesichert, antimagnetisch, wasserdicht 12 bar und
geschützt mit einem Saphirglas des Härtegrades 9.
Damit diese aussergewöhnliche Uhr ihre zukünftigen
Aufgaben erfüllen kann, müssen die wenigen, wichtigen
Bedienungshinweise unbedingt beachtet werden.

2
6
1
8
9
4 | 5
Die Legende zur Aquatimer Chrono-Automatic
1Stundenzeiger
2Minutenzeiger
3Sekundenzeiger
4Datumsanzeige
5Wochentagsanzeige
6verschraubte Krone
7Sekundenstoppzeiger
8Minutenzähler
9Stundenzähler
10 Start-Stopp-Drücker
11 Rückstelldrücker
12 Drehring
mit Zeiteinteilung
5
11+12
7
4
3
10

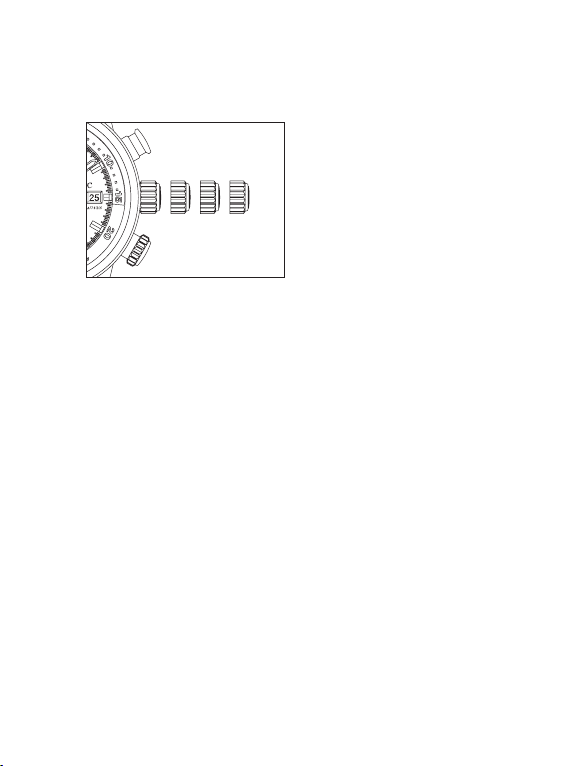

Die Funktionen der Krone
XNormalstellung
(verschraubt)
0Aufzugsstellung
1Datum- und Wochen-
tagseinstellung
2Zeiteinstellung
Die Normalstellung
Diese Uhr besitzt eine verschraubte Krone. Die Verschrau-
bung (Normalstellung, Position X) verhindert ein unbeab-
sichtigtes Verstellen der Uhrzeit oder des Datums, und
das Uhrgehäuse ist doppelt gegen eindringendes Wasser
geschützt. Zum Entsichern wird die Krone durch Links-
drehen losgeschraubt und befindet sich dann automatisch
in Position 0, der Aufzugsstellung. Durch Drücken der
Krone in Position X und gleichzeitiges Rechtsdrehen wird
sie wieder festgeschraubt und gesichert.
X012

6 | 7
Die Aufzugsstellung
In der Aufzugsstellung (Position 0) können Sie das auto-
matische Uhrwerk auch von Hand aufziehen. Zum In-
gang-setzen des Werkes genügen wenige Umdrehungen
der Krone. Besser ist es, durch zirka 30 Umdrehungen
der Krone den Vollaufzug zu erreichen, da dann die maxi-
male Ganggenauigkeit und eine Gangreserve, auch nach
dem Ablegen der Uhr, von zirka 44 Stunden gewähr-
leistet ist.
Das Einstellen des Datums und des Wochentages
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum
von Hand auf den 1. Tag des Folgemonats einstellen.
Lösen Sie dazu die verschraubte Krone und ziehen Sie
diese in Position 1. Durch Rechtsdrehen können Sie nun
das Datum und durch Linksdrehen den Wochentag
verstellen (Schnellschaltung). In der Zeit zwischen 20
und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen,
da in dieser Zeit das Datum automatisch vom Uhrwerk
weitergeschaltet wird und der Schaltmechanismus
beschädigt werden könnte.

Das Einstellen der Zeit
Ziehen Sie die Krone in Position 2. Dadurch stoppen
Sie das Uhrwerk. Für ein sekundengenaues Einstellen ist
es vorteilhaft, wenn das Uhrwerk beim Durchgang des
Sekundenzeigers über der 60 angehalten wird. Nun
können Sie den Minutenzeiger exakt zum Minutenstrich
positionieren. Zum Starten des Sekundenzeigers drücken
Sie die Krone wieder in Position 0. Bitte beachten Sie
beim Einstellen der Zeit die Datumsschaltung, welche
jeweils um Mitternacht (24 Uhr) erfolgt. Sollte diese
Schaltung schon um 12 Uhr mittags erfolgt sein, müssen
Sie die Zeiger um 12 Stunden vorwärts drehen.
Das richtige Einstellen Ihrer Uhr
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
• Entsichern Sie die Krone durch Linksdrehen.
• Ziehen Sie das Uhrwerk bis zum Vollaufzug
(zirka 30 Kronenumdrehungen) auf.
• Ziehen Sie die Krone in Position 1.
• Durch Rechtsdrehen der Krone schaltet die Datums-
anzeige schrittweise. Stellen Sie das gestrige Datum ein.
• Durch Linksdrehen der Krone schaltet die Wochen-
tagsanzeige schrittweise. Stellen Sie den gestrigen
Wochentag ein.

8 | 9
• Ziehen Sie die Krone in Position 2, dadurch wird das
Uhrwerk gestoppt.
• Drehen Sie die Zeiger solange vorwärts, bis die
Datumsanzeige auf den heutigen Tag schaltet. Die
Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
• Nun stellen Sie die Zeiger vorwärts auf die genaue
Uhrzeit; am Nachmittag müssen die Zeiger nochmals
über 12 Uhr (Mittag) hinausgedreht werden.
• Zum Starten des Uhrwerkes drücken Sie die Krone
wieder in Position 0.
• Drücken Sie nun die Krone in Position X und sichern
Sie diese durch gleichzeitiges Rechtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar
wasserdicht, die Krone muss aber für den normalen Ge-
brauch immer wieder verschraubt werden (Position X).
Das Zeitablesen bei Dunkelheit
Das Zifferblatt, der Stunden- und Minutenzeiger sowie
die Markierungen auf dem Drehring Ihrer Uhr sind mit
Leuchtelementen versehen, die auch bei völliger Dunkel-
heit ein einwandfreies Ablesen der Zeit ermöglichen.
Als Orientierungshilfe dient das Leuchtelement bei 12 Uhr.

Das Markieren des Beginns eines Tauchganges
Durch Drehen des Rückstelldrückers im Uhrzeigersinn
dreht sich der Drehring im Gehäuse; dadurch lässt sich
das Dreieck auf dem Drehring zum Minutenzeiger ein-
stellen. Somit kann der gewünschte Zeitpunkt (z.B. die
Einstiegszeit zu Beginn des Tauchganges) eingestellt
werden. Am Drehring können Sie die verflossene Zeit
(z.B. die Dauer des Tauchganges) ablesen. Aus Sicher-
heitsgründen lässt sich der Drehring nur im Gegenuhr-
zeigersinn drehen. Die hör- und fühlbare Rastung erfolgt
in Minutenschritten und ist durch die nachleuchtenden
Markierungen auch im Dunkeln sichtbar.
Die Verwendung der Uhr als Zeitmesser beim
Tauchen setzt eine entsprechende Tauchsport-
ausbildung sowie eine regelmässige Prüfung der
Wasserdichtheit der Uhr voraus.
Die Reinigung der Uhr nach dem Tauchen
Nach dem Tauchen – speziell nach dem Tauchen in
Meerwasser – sollte die Uhr unter fliessendem Leitungs-
wasser abgespült werden. Dadurch verhindern Sie eine
Salzverkrustung an Gehäuse, Band und Verschluss.

10 | 11
Die Wasserdichtheit
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in
bar und nicht in Metern. Meterangaben, wie sie sonst
häufig in der Uhrenindustrie zur Angabe der Wasser-
dichtheit verwendet werden, können aufgrund der oft-
mals verwendeten Testverfahren nicht mit der Tauch-
tiefe eines Tauchganges gleichgesetzt werden. Meter-
angaben lassen deshalb auch keine Rückschlüsse auf
die tatsächlichen Gebrauchsmöglichkeiten bei Feuch-
tigkeit, Nässe und im oder unter Wasser zu. Gebrauchs-
empfehlungen im Zusammenhang mit der Wasser-
dichtheit Ihrer Uhr finden Sie im Internet unter
www.iwc.com/wasserdichtheit. Gerne informiert Sie
auch Ihr autorisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen,
muss diese mindestens einmal jährlich durch eine IWC-
Servicestelle geprüft werden. Eine solche Prüfung muss
auch nach aussergewöhnlichen Belastungen durchge-
führt werden. Werden diese Prüfungen nicht ordnungs-
gemäss durchgeführt, oder wird die Uhr von nicht -
autorisierten Personen geöffnet, so lehnt IWC jegliche
Garantie- oder Haftungsansprüche ab.

Empfehlung: Nach jedem Öffnen und Service Ihrer
IWC-Uhr muss Ihr autorisierter IWC-Fachhändler
(Official Agent) wieder eine Wasserdichtheitsprüfung
durchführen.
Der Service an Ihrer
Aquatimer Chrono-Automatic
Alle Bestandteile dieser Uhr sind aus bestem Material
gefertigt. Trotzdem unterliegen einige Teile einem
natürlichen Verschleiss. Wichtig ist vor allem, dass die
Verschleissstellen immer optimal geölt sind, und dass
die Verschmutzung des Öles durch metallischen Abrieb
rechtzeitig beseitigt wird. Wir empfehlen deshalb, an
Ihrer Uhr zirka alle fünf Jahre einen Unterhaltsservice
durchführen zu lassen. Wenden Sie sich dazu an eine
autorisierte IWC-Fachhändler oder direkt an den
IWC-Kundendienst in Schaffhausen.
Die Bedienung des Chronographen
Start: Sie starten den Chronographen durch Drücken
des Start-Stopp-Drückers.
Stopp: Sie stoppen den Chronographen durch noch-
maliges Drücken des Start-Stopp-Drückers.

12 | 13
Rückstellung: Drücken Sie den Rückstelldrücker. Dabei
springen alle Chronographenzeiger in die Nullstellung
zurück.
Additions-Zeitmessung: Sie können die Stoppzeiten
addieren, indem Sie nach der ersten Messung anstelle
des Rückstelldrückers nochmals den Start-Stopp-
Drücker betätigen.
Sekundenzähler: Am Rand des Zifferblattes befindet
sich die Einteilung für den zentralen Sekundenstopp-
zeiger.
Minutenzähler: Auf der Messanzeige bei 12 Uhr befindet
sich die 30-Minuten-Einteilung mit einem langsam
springenden Zeiger. Dieser Zeiger macht in einer Stunde
zwei volle Umdrehungen.
Stundenzähler: Auf der Messanzeige bei 6 Uhr befindet
sich die 12-Stunden-Einteilung mit kurzen Strichen für
die 1⁄2-Stunden-Anzeige und mit einem kontinuierlich
laufenden Zeiger.

Die Handhabung des Metallbandes
Haben Sie sich für ein Metallband entschieden, können
Sie dieses problemlos Ihrem Armumfang anpassen.
Diese Anpassung können Sie durch Herausnehmen
oder Hinzufügen einzelner Bandglieder selbst vor-
nehmen.

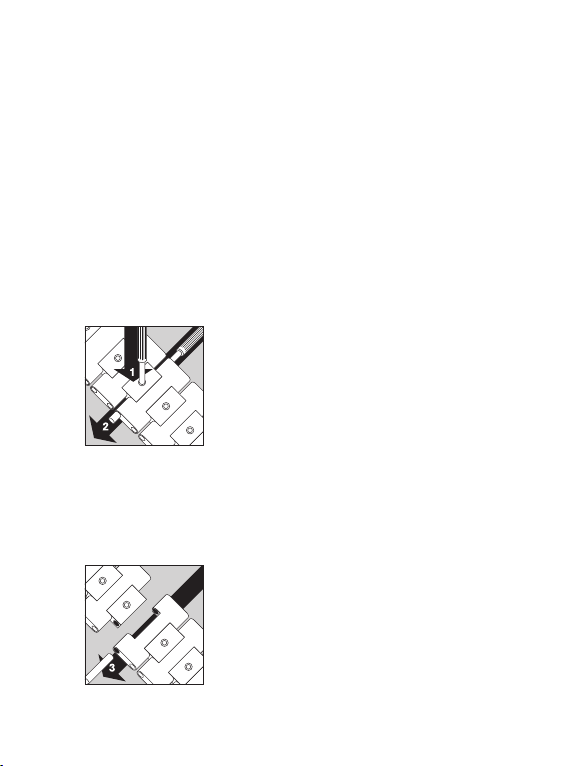

Das Trennen des Bandes und das
Herausnehmen einzelner Bandglieder
Öffnen Sie den Tastenverschluss
durch Drücken der seitlichen Taste.
Legen Sie das Band mit der Ober-
seite auf eine feste Unterlage. Mit
den beiliegenden Hilfswerkzeugen
können Sie nun an der gewünsch-
ten Trennstelle den Fixierbolzen hinunterdrücken (1) und
dabei den Gelenkbolzen mit dem zweiten Hilfswerkzeug
seitlich etwa 3 mm hinausschieben (2).
Ziehen Sie den vorstehenden Ge-
lenkbolzen aus dem Armband (3).
Jetzt ist das Metallband getrennt,
und Sie können durch Wegnehmen
oder Hinzufügen einzelner Glieder
die Armbandlänge einstellen.

14 | 15
Das Ermitteln der Bandlänge
Legen Sie die Uhr mit geöffnetem
Band um Ihr Handgelenk und
schätzen Sie die überzähligen
Bandglieder ab, die Sie nun
aus dem Band (wie beschrieben)
herausnehmen können.
Müssen Sie um mehrere Glieder kürzen, nehmen Sie
von beiden Hälften des Bandes die möglichst gleiche
Anzahl Bandglieder heraus, damit der Verschlussbügel
ungefähr in der Mitte des Handgelenkes getragen
werden kann. Damit Sie das Band möglichst genau
Ihrem Armumfang anpassen können, haben wir beim
Verschluss ein Bandglied in Überlänge montiert. Durch
Weglassen dieses Bandgliedes wird Ihr Armband um
eine Zwischenstufe gekürzt und dadurch die Bandlänge
feiner eingestellt.
Bewahren Sie die überzähligen Bandglieder und die
Trennwerkzeuge für spätere Anpassungen gut auf.

Das Zusammenfügen des Bandes
Fügen Sie die Bandgliedteile an der
Verbindungsstelle zusammen und
schieben Sie den Gelenkbolzen
seitlich in das Armband ein (1).
Mit dem beiliegenden Hilfswerk-
zeug drücken Sie nun den Fixier-
bolzen (2) hinunter und schieben
gleichzeitig den Gelenkbolzen
wieder bündig ins Armband zurück
(3). Der Fixierbolzen muss wieder
bündig bis zur Oberkante des Sicherungsgliedes
hochgefahren sein. Bitte überprüfen Sie unbedingt den
richtigen Sitz des Gelenkbolzens.

16 | 17
Das Demontieren und Montieren
des Kautschukbandes
Die gleichartige Befestigung des Kautschukbandes
ermöglicht Ihnen beim Bandwechsel gleich vorzugehen
wie bei der Handhabung des Metallbandes. Zum Ent-
fernen des Kautschukbandes drücken Sie den am
Gehäuse gelegenen Fixierbolzen hinunter und schieben
gleichzeitig den Gelenkbolzen aus dem Gehäuse.
Ziehen Sie den vorstehenden Gelenkbolzen aus dem
Gehäuse. Nun ist das Band vom Gehäuse getrennt.
Zum Montieren gehen Sie dabei gleich vor wie beim Zu-
sammenfügen des Metallbandes. Beim Anbringen des
Bandes muss auf einen sicheren Sitz der Gelenkbolzen
geachtet werden, damit ein Verlieren der Uhr aus-
geschlossen wird.
Stand März 2005.
Technische Änderungen vorbehalten.
