iwc IW3566 User manual

www.iwc.com
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
MODE D’EMPLOI
ISTRUZIONI D’USO
INSTRUCCIONES DE MANEJO
MANUAL DE INSTRUÇÕES
REF. 3566/4583
DA VINCI AUTOMATIC/
DA VINCI AUTOMATIC 36
REFERENZ 3566/4583
IWE04228/07.16/10.0

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 3 —
— 5 —
BEDIENUNGSANLEITUNG
Deutsch
— 21 —
OPERATING INSTRUCTIONS
English
— 35 —
MODE D’EMPLOI
Français
— 51 —
ISTRUZIONI D’USO
Italiano
— 65 —
INSTRUCCIONES DE MANEJO
Español
— 81 —
MANUAL DE INSTRUÇÕES
Português
DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 5 —
Willkommen im kleinen Kreis der Leute,
die von ihrer Uhr genau genommen noch etwas mehr verlangen,
als dass sie ganz genau geht. Freude an der Uhr ist mehr als
Freude an der genauen Zeit. Es ist die Begeisterung für eine ver-
blüffende Idee. Für das Zusammenspiel von Präzision und Phan-
tasie. Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit.
Von Gesetzen, an die sich alle Welt zu halten hat, und von Ge-
schmack, den man niemandem vorschreiben kann. Wir nehmen
uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur
ganz genau gehen soll, sondern von der mit jedem Augenblick
auch die Faszination handwerklicher Meisterleistungen ausgeht
durch neue Erfindungen technischer, materieller oder formaler
Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht
nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-
Tradition ist hiermit in Ihrem Besitz: Wir möchten Ihnen hierzu von
Herzen gratulieren, verbunden mit den besten Wünschen für eine
Zeit mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben
kann – als hier.
DIE DIREKTION VON IWC

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 6 —
DIE TECHNISCHEN FEINHEITEN DER
DA VINCI AUTOMATIC/
DA VINCI AUTOMATIC 36
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekun-
den sowie das Datum. Das in fünf Lagen regulierte mechanische
Werk mit automatischem Aufzug, temperaturkompensierender
Spirale aus Nivarox®* von höchster Qualität und unzerbrechlicher
Nivaflex®*-Aufzugsfeder hat eine Gangreserve nach dem Vollaufzug
von ca. 42Stunden. Ihre Da Vinci Automatic/Da Vinci Automatic36
ist geschützt durch ein Saphirglas des Härtegrades9 nach Mohs.
Ihre Uhr ist wasserdicht 3bar. Damit diese aussergewöhnliche Uhr
ihre zukünftigen Aufgaben erfüllen kann, müssen Sie die wenigen,
wichtigen Bedienungshinweise unbedingt beachten.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 7 —
1Stundenzeiger
2Minutenzeiger
3Sekundenzeiger
Datumsanzeige 4
Krone 5
S
W
I
S
S
M
A
D
E
AUTOMATIC
4
2
3
5
1

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 8 —
DIE FUNKTIONEN DER KRONE
0 — Normalstellung
1 — Datumseinstellung
2 — Zeiteinstellung
DIE NORMALSTELLUNG
In der Normalstellung (Position 0) können Sie das automatische
Uhrwerk auch von Hand aufziehen. Zum Ingangsetzen des Werks
genügen wenige Umdrehungen der Krone. Wir empfehlen jedoch,
die Uhr durch ca. 20 Umdrehungen der Krone aufzuziehen, da
dann die maximale Ganggenauigkeit gewährleistet ist. Beim Tra-
gen der Uhr muss sich die Krone immer in Position 0 befinden.
AUTOMATIC
0 1 2

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 9 —
DIE DATUMSEINSTELLUNG
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von
Hand auf den ersten Tag des Folgemonats einstellen. Ziehen Sie
die Krone in Position 1. Durch Linksdrehen können Sie nun das
Datum verstellen (Direktschaltung). In der Zeit zwischen 20 und
2 Uhr dürfen Sie keine Schnellkorrektur vornehmen, da in dieser
Zeit das Datum automatisch vom Uhrwerk weitergeschaltet wird.
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhr-
werk. Für ein sekundengenaues Einstellen ist es vorteilhaft, wenn
das Uhrwerk beim Durchgang des Sekundenzeigers über der 60
angehalten wird. Bewegen Sie nun den Minutenzeiger einige Mi-
nutenstriche über die einzustellende Zeit hinaus. Positionieren Sie
anschliessend den Minutenzeiger durch eine leichte Rückwärts-
bewegung exakt über den einzustellenden Minutenstrich. Durch
diese Vorgehensweise wird sichergestellt, dass sich beim Starten
des Uhrwerks der Minutenzeiger ohne Verzögerung fortbewegt.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 10 —
Zum Starten des Sekundenzeigers drücken Sie die Krone wieder
in Position 0. Bitte beachten Sie bei der Zeiteinstellung die Da-
tumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt. Sollte
diese Schaltung schon um 12 Uhr mittags erfolgt sein, müssen
Sie die Zeiger um 12 Stunden vorwärtsdrehen.
DIE HANDHABUNG UND EINSTELLUNG
DES METALLBANDES
Das Metallband ist so konzipiert, dass Sie es komfortabel dem
Umfang Ihres Handgelenkes anpassen können. Diese Anpas-
sung können Sie durch Herausnehmen oder Hinzufügen einzelner
Bandglieder selbst vornehmen.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 11 —

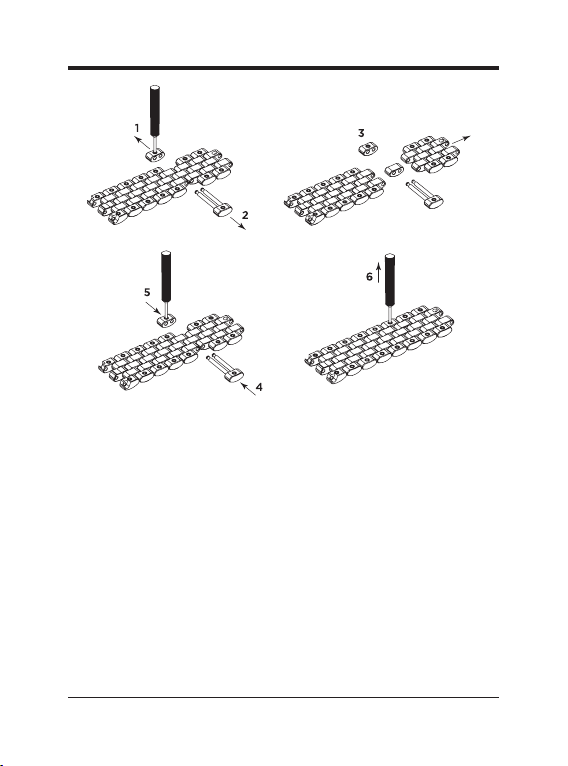

DAS TRENNEN DES BANDES
Öffnen Sie die Butterfly-Schliesse und legen Sie das Band mit
der Aussenseite nach unten auf eine feste Unterlage. Um ein Ver-
kratzen von Band und Unterlage zu vermeiden, sollte ein Tuch
untergelegt werden. Mit dem beiliegenden Hilfswerkzeug können
Sie nun an der gewünschten Trennstelle den Fixierbolzen hinun-
terdrücken und gleichzeitig das Bandglied nach aussen schieben
(1). Schieben Sie nun das gegenüberliegende äussere Bandglied,
ohne dessen Fixierbolzen hinunterzudrücken, mitsamt den beiden
Gelenkbolzen vom Band weg (2). Jetzt ist das Band getrennt (3).
DAS ERMITTELN DER
ZU ENTFERNENDEN BANDGLIEDER
Legen Sie die Uhr mit geschlossener Butterfly-Schliesse um Ihr
Handgelenk und schätzen Sie anhand der Überlappung die Anzahl
der überzähligen Bandglieder ab, die Sie nun, wie im Folgenden
beschrieben, herausnehmen können: Müssen Sie mehrere Glie-
der entfernen, empfehlen wir, von beiden Seiten des Bandes die
möglichst gleiche Anzahl Bandglieder herauszunehmen, sodass
der Verschluss ungefähr in der Mitte des Handgelenkes getragen
werden kann.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 12 —
Beachten Sie bitte folgenden Hinweis: In der Regel nimmt der
Umfang Ihres Handgelenkes im Laufe des Tages, abhängig von
Temperatur und körperlicher Anstrengung, zu.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 13 —
DAS HERAUSNEHMEN EINZELNER BANDGLIEDER
UND DAS ZUSAMMENFÜGEN DES BANDES
Wiederholen Sie die Schritte 1 bis 3 im soeben ermittelten Ab-
stand von der ersten Trennstelle.
Entfernen Sie die freigelegten Bandglieder und fügen Sie das ver-
kürzte Band zusammen. Achten Sie beim Einlegen des mittleren
Bandgliedes darauf, dass dessen Aussenseite weiterhin nach
unten deutet.
Fügen Sie das zu Beginn entfernte äussere Bandglied mit den
beiden Gelenkbolzen wieder in das Band ein (4). Das gegen-
überliegende äussere Bandglied können Sie nun wieder bündig in
das Armband einschieben, indem Sie gleichzeitig dessen Fixier-
bolzen herunterdrücken (5).
Prüfen Sie zum Abschluss den korrekten Sitz der Fixierbolzen (6).
Diese müssen wieder bündig bis zur Oberkante der äusseren
Bandglieder hochgeschnappt sein.
Bitte bewahren Sie die überzähligen Bandglieder und das Trenn-
werkzeug für eventuelle spätere Anpassungen gut auf.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 14 —
HINWEIS ZU MAGNETFELDERN
Aufgrund der immer höheren Verbreitung von sehr starken Magne-
ten aus Seltenerdlegierungen (beispielsweise Neodym-Eisen-Bor)
in den letzten Jahren – diese kommen u.a. in Gegenständen wie
Lautsprechern, Schmuck sowie Verschlüssen von Mobiltelefon-
und Handtaschen vor – können mechanische Uhren beim Kontakt
mit solchen Magneten magnetisiert werden. Dieser Vorgang kann
zu einer permanenten Gangabweichung Ihrer Uhr führen, die nur
durch eine fachmännische Entmagnetisierung behoben werden
kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher
Magnete zu bringen.
Uhren mit Weicheisen-Innengehäuse bieten einen höheren
Schutz gegen Magnetfelder und übertreffen die Forderung der
DIN-Norm8309 um ein Vielfaches. Dennoch kann es auch hier
in der unmittelbaren Umgebung von sehr starken Magneten zu
einer Magnetisierung des Werks kommen. Wir empfehlen Ihnen
daher, auch Uhren mit Weicheisen-Innengehäuse nicht in direkten
Kontakt mit starken Magneten zu bringen.
Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wen-
den Sie sich bitte an einen autorisierten IWC-Fachhändler (Official
Agent), um Ihre Uhr auf Magnetismus prüfen zu lassen.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 15 —
DIE WASSERDICHTHEIT
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und
nicht in Metern. Meterangaben, wie sie sonst häufig in der Uhren-
industrie zur Angabe der Wasserdichtheit verwendet werden,
können aufgrund der oftmals verwendeten Testverfahren nicht mit
der Tiefe eines Tauchgangs gleichgesetzt werden. Meterangaben
lassen deshalb auch keine Rückschlüsse auf die tatsächlichen
Gebrauchsmöglichkeiten bei Feuchtigkeit, Nässe und im bzw.
unter Wasser zu. Gebrauchsempfehlungen im Zusammenhang
mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter
www.iwc.com/water-resistance. Gerne informiert Sie auch Ihr au-
torisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss
diese mindestens einmal jährlich durch eine IWC-Servicestelle
geprüft werden. Eine solche Prüfung muss auch nach ausser-
gewöhnlichen Belastungen durchgeführt werden. Werden diese
Prüfungen nicht ordnungsgemäss durchgeführt oder wird die Uhr
von nicht autorisierten Personen geöffnet, so lehnt IWC jegliche
Garantie- oder Haftungsansprüche ab.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 16 —
Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss
Ihr autorisierter IWC-Fachhändler (Official Agent) wieder eine Was-
serdichtheitsprüfung durchführen.
HINWEIS
Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kau-
tschuk mit Leder- bzw. Textilinlay versehen ist, vermeiden Sie den
Kontakt Ihres hochwertigen Armbandes mit Wasser, öligen Stoffen,
Lösungs- und Reinigungsmitteln oder kosmetischen Produkten.
Auf diese Weise können Sie Verfärbungen und einer schnellen Alte-
rung des Materials vorbeugen.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 17 —
WIE OFT SOLL ICH MEINE UHR WARTEN LASSEN?
Die optimale Wartungshäufigkeit für Ihre IWC-Uhr hängt von Ihrer
Uhr und Ihrem Lebensstil ab. Das Wartungsintervall wird durch
Ihre individuellen Tragegewohnheiten bestimmt: Tragehäufigkeit,
Umgebung(en) und Intensität Ihrer körperlichen Betätigung. Ihre
Armbanduhr ist ein feinmechanisches Instrument und eine
Erweiterung Ihres Körpers. Sie wird umso länger einwandfrei
funktionieren, als Sie sorgfältig mit ihr umgehen. Wir empfehlen
Ihnen, dass Sie Ihre Uhr tragen, solange sie Sie zufriedenstellt und
sie erst warten lassen, wenn Sie eine Beeinträchtigung in der
Leistung, Funktion oder Ganggenauigkeit feststellen. In diesem
Fall werden wir gerne die ursprüngliche Leistung Ihrer Uhr im
Rahmen eines entsprechenden Service wiederherstellen.

DA VINCI AUTOMATIC
DA VINCI AUTOMATIC 36
— 18 —
GEHÄUSEWERKSTOFF KRATZFESTIGKEIT BRUCHFESTIGKEIT GEWICHT
EDELSTAHL niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
BRONZE niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
ROTGOLD/WEISSGOLD niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
PLATIN niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
TITAN niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
TITANALUMINID niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
KERAMIK (ZIRKONOXID) niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
CARBON niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
WEITERE INFORMATIONEN UNTER WWW.IWC.COM/CASE-MATERIALS
GEHÄUSEMATERIALIEN
Stand: Juli 2016.
Technische Änderungen vorbehalten.
* IWC Schaffhausen ist nicht Eigentümerin der Trademarks Nivaflex® und Nivarox®.
