iwc IW5038 User manual

www.iwc.com
BEDIENUNGSANLEITUNG
OPERATING INSTRUCTIONS
MODE D’EMPLOI
ISTRUZIONI D’USO
INSTRUCCIONES DE MANEJO
MANUAL DE INSTRUÇÕES
REFERENZ 5038
REF. 5038
IWE05773/01.16/0.6
BIG PILOT’S WATCH
PERPETUAL CALENDAR

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 3 —
BIG PILOT'S WATCH PERPETUAL CALENDAR
— 5 —
BEDIENUNGSANLEITUNG
Deutsch
— 21 —
OPERATING INSTRUCTIONS
English
— 37 —
MODE D’EMPLOI
Français
— 53 —
ISTRUZIONI D’USO
Italiano
— 69 —
INSTRUCCIONES DE MANEJO
Español
— 85 —
MANUAL DE INSTRUÇÕES
Português

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 5 —
Willkommen im kleinen Kreis der Leute, die von ihrer Uhr
genau genommen noch etwas mehr verlangen, als dass sie ganz genau geht. Freude
an der Uhr ist mehr als Freude an der genauen Zeit. Es ist die Begeisterung für eine
verblüffende Idee. Für das Zusammenspiel von Präzision und Phantasie. Von Zeit und
Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu
halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen
uns deshalb seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll,
sondern von der mit jedem Augenblick auch die Faszination handwerklicher Meisterleis-
tungen ausgeht durch neue Erfindungen technischer, materieller oder formaler Natur,
selbst wenn sie im kleinsten Detail stecken, das vielleicht nicht einmal sichtbar ist. Ein
schönes neues Beispiel dieser IWC-Tradition ist hiermit in Ihrem Besitz: Wir möchten
Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für eine Zeit
mit Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.
DIE DIREKTION VON IWC

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 6 —
DIE TECHNISCHEN FEINHEITEN DER BIG PILOT'S WATCH
PERPETUAL CALENDAR
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden, die Mond-
phase, den Wochentag, das Datum, den Monat, die vierstellige Jahreszahl sowie die
verbleibende Gangdauer. Das mechanische Uhrwerk mit automatischem Aufzug hat
eine Gangreserve nach dem Vollaufzug von ca. 7 Tagen (168 Stunden). Ihre Big Pilot's
Watch Perpetual Calendar ist geschützt durch ein gewölbtes Saphirglas des Härte-
grades 9 nach Mohs. Ihre Uhr ist wasserdicht 6 bar. Die gravierte Schwungmasse aus
18 Karat Gold zieht die Uhr in beide Drehrichtungen durch den Pellaton-Aufzug auf.
Neben der Einmaligkeit ihrer Funktionen ist auch die Einfachheit der Bedienung und
Ablesbarkeit der Anzeigen zu erwähnen, mit denen sich diese Uhr von allen ande-
ren komplizierten Uhren abhebt. Damit diese aussergewöhnliche Uhr ihre zukünftigen
Aufgaben erfüllen kann, müssen Sie die wenigen, wichtigen Bedienungshinweise un-
bedingt beachten.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 7 —

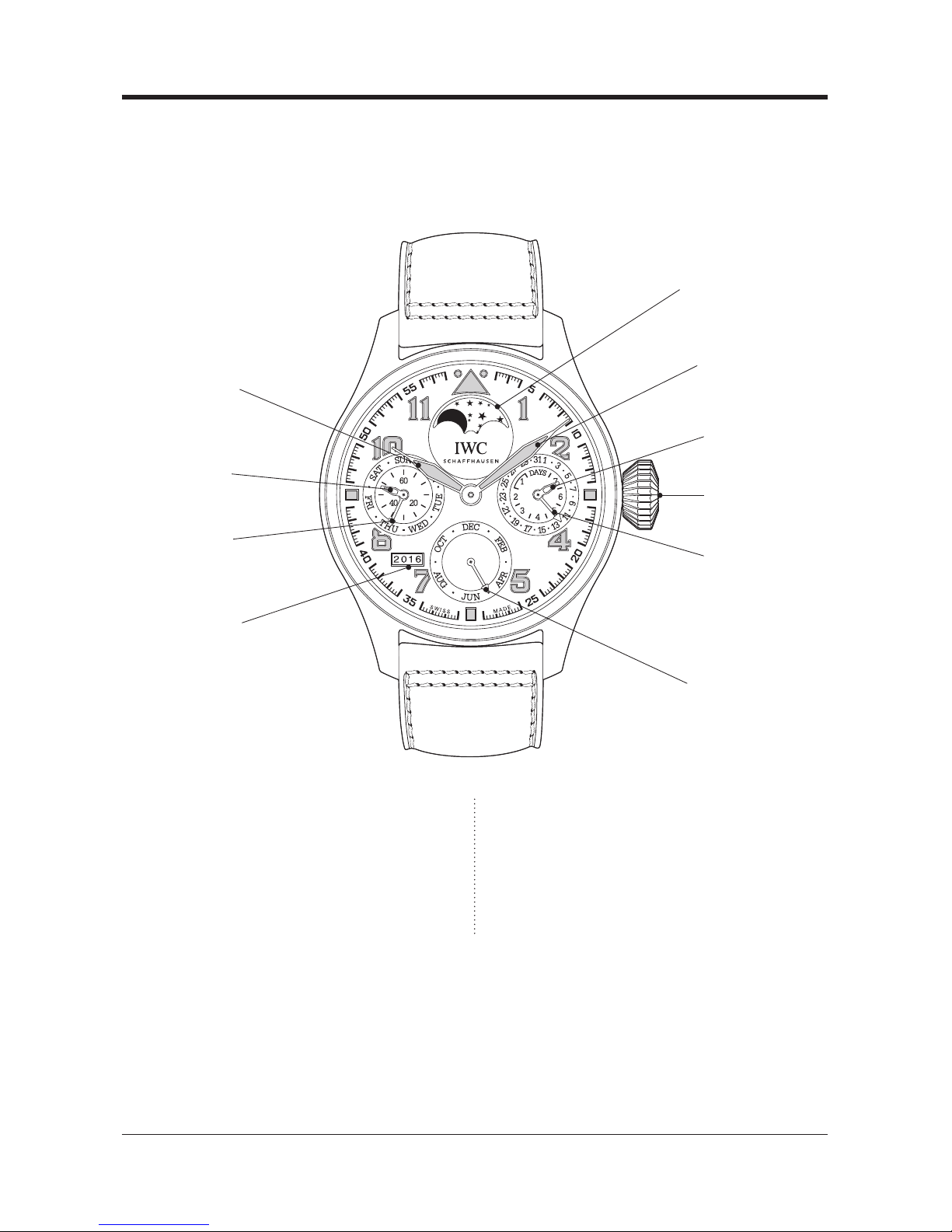

1Stundenzeiger
2Minutenzeiger
3Sekundenzeiger
4Datumsanzeige
5Wochentagsanzeige
Monatsanzeige 6
Jahresanzeige 7
Mondphasenanzeige 8
Gangreserveanzeige 9
Verschraubte Krone 10
10
1
2
5
3
8
9
4
6
7

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 8 —
DIE FUNKTIONEN DER KRONE
X — Normalstellung (verschraubt)
0 — Aufzugsstellung
1 — Kalendariumseinstellung
2 — Zeiteinstellung
DIE NORMALSTELLUNG
Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung,
Position X) verhindert ein unbeabsichtigtes Verstellen der Uhrzeit oder des ewigen
Kalenders, und das Uhrengehäuse ist dadurch zusätzlich gegen eindringendes Was-
ser geschützt. Zum Entsichern wird die Krone durch Linksdrehen losgeschraubt und
befindet sich dann automatisch in Position 0, der Aufzugsstellung. Durch Drücken der
Krone in Position X und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt
und gesichert.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss
aber für den normalen Gebrauch immer wieder verschraubt werden (Position X).
X 0 1 2

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 9 —
DIE AUFZUGSSTELLUNG
In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von
Hand aufziehen. Zum Ingangsetzen des Werkes genügen wenige Umdrehungen der
Krone. Wir empfehlen jedoch, die Uhr durch ca. 20 Umdrehungen der Krone aufzu-
ziehen, da dann die maximale Ganggenauigkeit gewährleistet ist. Beim Tragen der Uhr
muss sich die Krone immer in Position X befinden.
DIE KALENDARIUMSEINSTELLUNG
Lösen Sie die verschraubte Krone und ziehen Sie diese in Position 1. Durch Links-
drehen können Sie nun das Datum verstellen (Direktschaltung). In der Zeit zwischen
20 und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen, da in dieser Zeit das
Datum automatisch vom Uhrwerk weitergeschaltet wird.
Bitte beachten Sie:
– Ein zu schnelles Drehen der Krone kann dazu führen, dass sich die Anzeigescheiben
nicht korrekt im Sichtfenster positionieren. In der Regel korrigiert sich eine solche Fehl-
stellung bei der Schaltung des Kalenders durch das Uhrwerk innerhalb der nächsten
24 Stunden von selbst. Sollte dies nicht der Fall sein, ist eine Korrektur des Uhrwerkes
durch den IWC-Uhrmacher erforderlich.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 10 —
– Sie dürfen das Kalendarium nicht über das gültige Datum hinausschalten. Das kom-
plizierte Uhrwerk ist mechanisch fest programmiert und lässt sich ohne Eingriff in
das Werk nicht zurückstellen. Haben Sie das Kalendarium einmal trotzdem über
das gültige Datum hinaus verstellt, bleiben Ihnen zwei Möglichkeiten: Entweder
Sie stoppen das Uhrwerk durch Ziehen der Krone in Position 2 so lange, bis die
Kalendariumsstellung wieder mit dem gültigen Datum übereinstimmt. Dies ist sinnvoll
bei einer geringen Vorausverstellung von nur einigen Tagen. Oder Sie vertrauen die
Uhr Ihrem Uhrmacher an, der mit einem Eingriff ins Uhrwerk eine Rückstellung des
Kalendariums erreicht. Dies ist sinnvoll bei grösseren Verstellungen.
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein
sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des
Sekundenzeigers über der 60 angehalten wird. Bewegen Sie nun den Minutenzeiger
einige Minutenstriche über die einzustellende Zeit hinaus. Positionieren Sie anschlies-
send den Minutenzeiger durch eine leichte Rückwärtsbewegung exakt über den ein-
zustellenden Minutenstrich. Durch diese Vorgehensweise wird sichergestellt, dass
sich beim Starten des Uhrwerkes der Minutenzeiger ohne Verzögerung fortbewegt.
Zum Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Beim
Vorwärtsdrehen der Zeiger über 24 Uhr hinaus schaltet das Kalendarium einen Tag
weiter. Beim Schalten des Kalendariums kann man den automatischen Schaltvorgang
nachvollziehen und beobachten.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 11 —
Wichtig:
– Zwischen 20 und 2 Uhr dürfen Sie die Zeiger keinesfalls zurückdrehen, da sonst das
Kalendarium verstellt wird.
– Sie dürfen die Zeiger nie im Gegenuhrzeigersinn über 2 Uhr morgens zurückdrehen.
– Die Krone muss zum Tragen der Uhr wieder in die Normalstellung (Position X)
gedrückt und verschraubt werden. Damit vermeiden Sie ein unbeabsichtigtes Ver-
stellen des Kalendariums.
DAS RICHTIGE EINSTELLEN IHRER UHR
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
– Entsichern Sie die Krone durch Linksdrehen.
– Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
– Ziehen Sie die Krone in Position 2 und stellen Sie die Zeiger vorwärts auf ca.
4Uhr40. So ist sichergestellt, dass sich der Kalendermechanismus ausserhalb der
automatischen Schaltphase befindet und Sie gleichzeitig die Kalenderanzeigen gut
beobachten können.
– Drücken Sie die Krone in Position 0 und ziehen Sie die Krone in Position 1 zurück.
– Drehen Sie die Krone langsam nach links. Das Kalendarium schaltet nun schritt-
weise vorwärts. Stellen Sie das gestrige Datum ein, beachten Sie auch den Monat
und die Jahreszahl.
– Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein
sekundengenaues Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang
des Sekundenzeigers über der 60 angehalten wird.
– Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen
Tag schaltet. Die Zeiger stehen jetzt zwischen 0 und 1 Uhr.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 12 —
– Nun stellen Sie die Zeiger vorwärts auf die momentane Uhrzeit; am Nachmittag
müssen die Zeiger nochmals über 12 Uhr (Mittag) hinausgedreht werden. Bewe-
gen Sie nun den Minutenzeiger einige Minutenstriche über die einzustellende Zeit
hinaus. Positionieren Sie anschliessend den Minutenzeiger durch eine leichte Rück-
wärtsbewegung exakt über den einzustellenden Minutenstrich. Durch diese Vor-
gehensweise wird sichergestellt, dass sich beim Starten des Uhrwerkes der Minu-
tenzeiger ohne Verzögerung fortbewegt.
– Zum Starten des Uhrwerkes drücken Sie die Krone wieder in Position 0.
Das gesamte Kalendarium ist nun automatisch richtig eingestellt. Sie brauchen also
weder zu wissen, ob Sie sich in einem Schaltjahr befinden, noch, in welcher Phase
der Mond gerade steht. Selbst der Wochentag braucht nicht eingestellt zu werden.
Diese Vereinfachung der Einstellung ist vor allem dann sehr vorteilhaft, wenn Sie Ihre
IWC-Uhr für einige Tage nicht getragen haben.
DIE GANGRESERVEANZEIGE
Die Gangreserveanzeige ist in 7 Tage eingeteilt, wobei die Anzeige kontinuierlich
erfolgt. Durch Tragen wird die Uhr über den Aufzugsmechanismus stetig aufgezogen,
was Sie am Gangreservezeiger mitverfolgen können. Die Markierung im Bereich des
letzten Tages weist Sie darauf hin, dass die Gangreserve demnächst ablaufen wird.
Sie sollten die Uhr gegebenenfalls von Hand aufziehen, da in diesem Bereich die
Ganggenauigkeit abnehmen kann.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 13 —

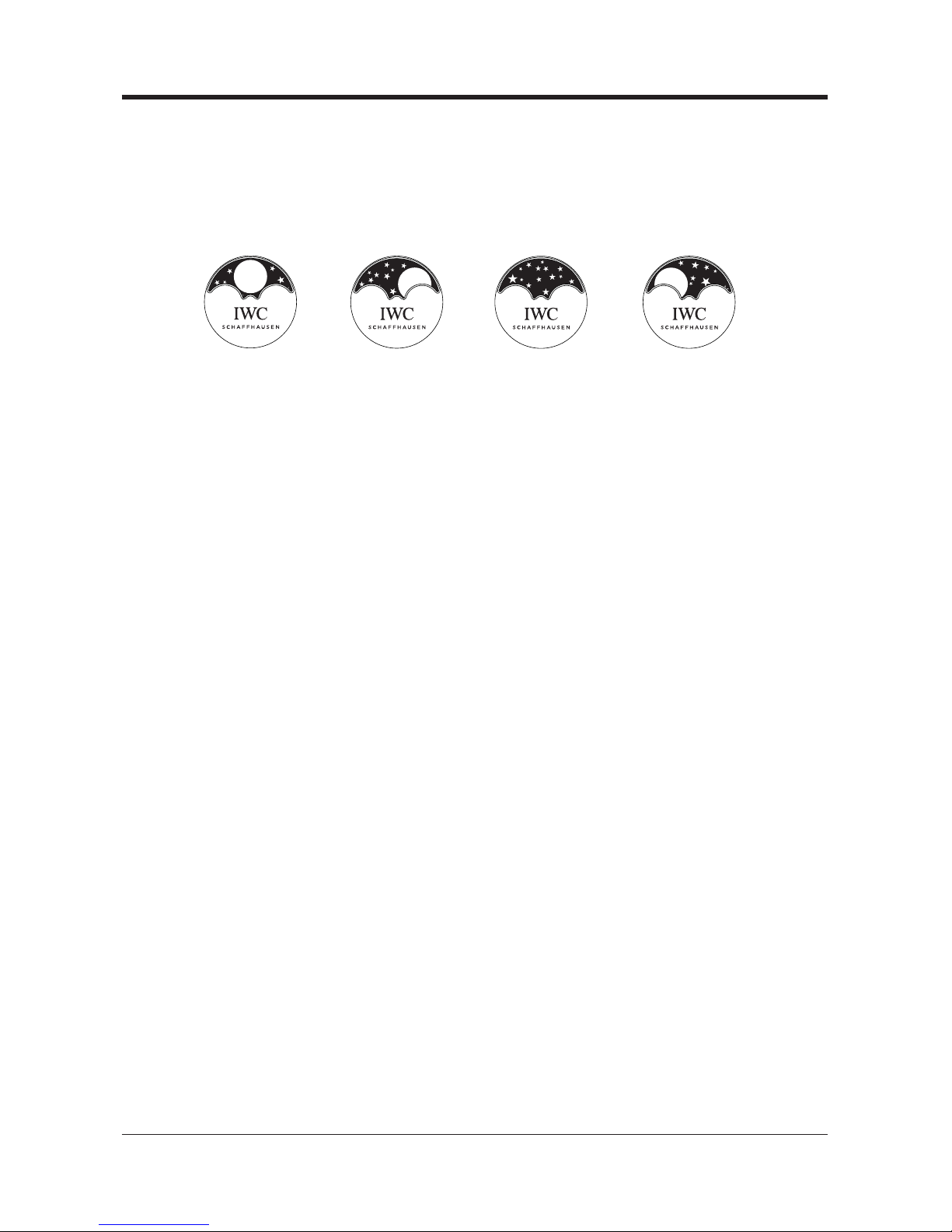

DIE MONDPHASENANZEIGE
1 — Vollmond
2 — Abnehmender Mond
3 — Neumond
4 — Zunehmender Mond
Die Mondphasenanzeige wird durch das Kalendarium der Uhr automatisch richtig ein-
gestellt. Die Mondphasenanzeige ist somit immer korrekt. Das Übersetzungsverhältnis
ist so präzise, dass die Anzeige erst nach 577 Jahren um einen einzigen Tag abweicht.
DAS ZEITABLESEN BEI DUNKELHEIT
Das Zifferblatt sowie der Stunden- und Minutenzeiger Ihrer Uhr sind mit Leucht-
elementen versehen, die auch bei völliger Dunkelheit ein einwandfreies Ablesen der
Zeit ermöglichen. Als Orientierungshilfe dient das Leuchtelement bei 12 Uhr.
1 2 3 4

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 14 —
DAS ÜBERSCHREITEN VON ZEITZONEN UND DER
DATUMSGRENZE MIT DER BIG PILOT'S WATCH
PERPETUAL CALENDAR
Das Einstellen beim Überschreiten von Zeitzonen:
– Beim Überschreiten von Zeitzonen in östlicher Richtung stellen Sie die Uhrzeit ein-
fach vorwärts auf die neue Ortszeit ein.
– Werden Zeitzonen in westlicher Richtung überschritten, können Sie die Zeiger Ihrer
Uhr rückwärts auf die aktuelle Tageszeit einstellen. Nicht überschreiten dürfen Sie
dabei das Ende der Schaltphase des Kalendariums, also 2 Uhr morgens. Ergibt sich
diese Situation, müssen Sie bei einer Reise nach Westen die Ortszeit Ihres Reise-
zieles bereits vor 20 Uhr einstellen. Sie dürfen die Zeiger keinesfalls zwischen 20
und 2 Uhr zurückdrehen.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 15 —
Das Einstellen beim Überschreiten der Datumsgrenze:
– Beim Überschreiten der Datumsgrenze in westlicher Richtung (Sie springen in den
nächsten Tag, egal zu welcher Tageszeit) stellen Sie die Uhrzeit einfach vorwärts auf
die neue Ortszeit ein, die Datumsschaltung erfolgt automatisch.
– Beim Überschreiten der Datumsgrenze in östlicher Richtung (Sie springen in den
gestrigen Tag, egal zu welcher Tageszeit) müssen Sie die Uhr ebenfalls vorwärts auf
die neue Ortszeit einstellen. Jetzt zeigt Ihre Uhr allerdings das falsche Tagesdatum
an (einen Tag zu viel). Diese Datumsfehlanzeige kann mit zwei Zeigerrückstellungen
von jeweils 12 Stunden korrigiert werden:
– Die erste Rückstellung um 12 Stunden erfolgt am Nachmittag zwischen 14 und
20 Uhr; damit verhindern Sie das Weiterschalten des Kalendariums um Mitter-
nacht.
– Die zweite Rückstellung um 12 Stunden erfolgt am nächsten Vormittag zwischen
2 und 11 Uhr; damit ist die Datumsanzeige wieder synchron zum Ortsdatum.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 16 —
HINWEIS ZU MAGNETFELDERN
Aufgrund der immer höheren Verbreitung von sehr starken Magneten aus Seltenerd-
legierungen (beispielsweise Neodym-Eisen-Bor) in den letzten Jahren – diese kom-
men u. a. in Gegenständen wie Lautsprechern, Schmuck sowie Verschlüssen von
Mobiltelefon- und Handtaschen vor – können mechanische Uhren beim Kontakt mit
solchen Magneten magnetisiert werden. Dieser Vorgang kann zu einer permanenten
Gangabweichung Ihrer Uhr führen, die nur durch eine fachmännische Entmagnetisie-
rung behoben werden kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher
Magnete zu bringen.
Uhren mit Weicheisen-Innengehäuse bieten einen höheren Schutz gegen Magnet-
felder und übertreffen die Forderung der DIN-Norm 8309 um ein Vielfaches. Dennoch
kann es auch hier in der unmittelbaren Umgebung von sehr starken Magneten zu einer
Magnetisierung des Werkes kommen. Wir empfehlen Ihnen daher, auch Uhren mit
Weicheisen-Innengehäuse nicht in direkten Kontakt mit starken Magneten zu bringen.
Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wenden Sie sich bitte an
einen autorisierten IWC-Fachhändler (Official Agent), um Ihre Uhr auf Magnetismus
prüfen zu lassen.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 17 —
DIE WASSERDICHTHEIT
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meter-
angaben, wie sie sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit
verwendet werden, können aufgrund der oftmals verwendeten Testverfahren nicht mit
der Tiefe eines Tauchganges gleichgesetzt werden. Meterangaben lassen deshalb auch
keine Rückschlüsse auf die tatsächlichen Gebrauchsmöglichkeiten bei Feuchtigkeit,
Nässe und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammenhang
mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-
resistance. Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Funktion Ihrer Uhr sicherzustellen, muss diese mindestens ein-
mal jährlich durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss
auch nach aussergewöhnlichen Belastungen durchgeführt werden. Werden diese Prü-
fungen nicht ordnungsgemäss durchgeführt oder wird die Uhr von nicht autorisierten
Personen geöffnet, so lehnt IWC jegliche Garantie- oder Haftungsansprüche ab.
Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter
IWC-Fachhändler (Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 18 —
HINWEIS
Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kautschuk mit Leder- bzw.
Textilinlay versehen ist, vermeiden Sie den Kontakt Ihres hochwertigen Armbandes
mit Wasser, öligen Stoffen, Lösungs- und Reinigungsmitteln oder kosmetischen Pro-
dukten. Auf diese Weise können Sie Verfärbungen und einer schnellen Alterung des
Materials vorbeugen.
DER SERVICE AN IHRER BIG PILOT'S WATCH
PERPETUAL CALENDAR
Alle Bestandteile dieser Uhr sind aus bestem Material gefertigt. Trotzdem unterliegen
einige Teile einer natürlichen Abnutzung. Wichtig ist vor allem, dass die Abnutzungs-
stellen immer optimal geölt sind und dass die Verschmutzung des Öles durch metal-
lischen Abrieb rechtzeitig beseitigt wird. Wir empfehlen deshalb, an Ihrer Uhr ca. alle
fünf Jahre einen Unterhaltsservice durchführen zu lassen. Wenden Sie sich dazu an
einen autorisierten IWC-Fachhändler (Official Agent) oder direkt an den IWC-Kunden-
dienst in Schaffhausen.

BIG PILOT'S WATCH PERPETUAL CALENDAR
— 19 —
Stand: Januar 2016.
Technische Änderungen vorbehalten.
GEHÄUSEWERKSTOFF KRATZFESTIGKEIT BRUCHFESTIGKEIT GEWICHT
EDELSTAHL niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
BRONZE niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
ROTGOLD/WEISSGOLD niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
PLATIN niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
TITAN niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
TITANALUMINID niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
KERAMIK (ZIRKONOXID) niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
KERAMIK (BORCARBID) niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
CARBON niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch niedrig
● ● ● ● ●
hoch
WEITERE INFORMATIONEN UNTER WWW.IWC.COM/CASE-MATERIALS
GEHÄUSEMATERIALIEN
