iwc PILOT'S WATCH CHRONOGRAPH User manual

REF. 3891
IWIWE13053/05.19/2.5
www.iwc.com
REF. 3891
PILOT’S WATCH CHRONOGRAPH
OPERATING
INSTRUCTIONS

WWW.IWC.COM

PILOT’S WATCH CHRONOGRAPH
— 3 —
DEUTSCH · BEDIENUNGSANLEITUNG 4
ENGLISH · OPERATING INSTRUCTIONS 17
FRANÇAIS · MODE D’EMPLOI 30
ITALIANO · ISTRUZIONI D’USO 43
ESPAÑOL · INSTRUCCIONES DE MANEJO 56
PORTUGUÊS · MANUAL DE INSTRUÇÕES 69

PILOT’S WATCH CHRONOGRAPH
— 4 —
WILLKOMMEN
Willkommen im kleinen Kreis der Leute, die von ihrer Uhr genau genommen noch etwas mehr
verlangen, als dass sie ganz genau geht. Freude an der Uhr ist mehr als Freude an der genauen Zeit.
Es ist die Begeisterung für eine verblüffende Idee. Für das Zusammenspiel von Präzision und Fantasie.
Von Zeit und Zeitlosigkeit. Von Grenzen und Unendlichkeit. Von Gesetzen, an die sich alle Welt zu
halten hat, und von Geschmack, den man niemandem vorschreiben kann. Wir nehmen uns deshalb
seit 1868 etwas mehr Zeit für die Uhr, die nicht nur ganz genau gehen soll, sondern von der mit jedem
Augenblick auch die Faszination handwerklicher Meisterleistungen ausgeht durch neue Erfindungen
technischer, materieller oder formaler Natur, selbst wenn sie im kleinsten Detail stecken, das vielleicht
nicht einmal sichtbar ist. Ein schönes neues Beispiel dieser IWC-Tradition ist nun in Ihrem Besitz: Wir
möchten Ihnen hierzu von Herzen gratulieren, verbunden mit den besten Wünschen für eine Zeit mit
Ihrer Uhr, die man vielleicht gar nicht genauer beschreiben kann – als hier.
Die Direktion von IWC

PILOT’S WATCH CHRONOGRAPH
— 5 —
DIE TECHNISCHEN FEINHEITEN DER
PILOT’S WATCH CHRONOGRAPH
Ihre IWC-Uhr zeigt Ihnen die Zeit in Stunden, Minuten und Sekunden sowie das Datum und den
Wochentag. Mit dem integrierten Chronographen messen Sie jede Zeitspanne bis 12 Stunden in
Sekunden, Minuten und Stunden. Die Stoppzeiten können addiert werden. Das mechanische Uhrwerk
mit automatischem Aufzug hat eine Gangreserve nach dem Vollaufzug von ca. 46Stunden. Ihre Pilot’s
Watch Chronograph ist wasserdicht 6 bar und geschützt durch ein Saphirglas des Härtegrads 9
nach Mohs, das bei Unterdruck, wie er z.B. bei Druckabfall in extremen Flughöhen auftritt, sicher im
Gehäuse festgehalten wird. Damit diese aussergewöhnliche Uhr ihre zukünftigen Aufgaben erfüllen
kann, müssen Sie die wenigen, wichtigen Bedienungshinweise unbedingt beachten.

PILOT’S WATCH CHRONOGRAPH
— 6 —
1 Stundenzeiger
2 Minutenzeiger
3 Kleiner Sekundenzeiger
4 Datumsanzeige
5 Wochentagsanzeige
6 Sekundenstoppzeiger
7 Minutenzähler
8 Stundenzähler
9 Verschraubte Krone
10 Start-Stopp-Drücker
11 Rückstelldrücker
8
6
1
3
11
9
5
10
2
7
4

PILOT’S WATCH CHRONOGRAPH
— 7 —

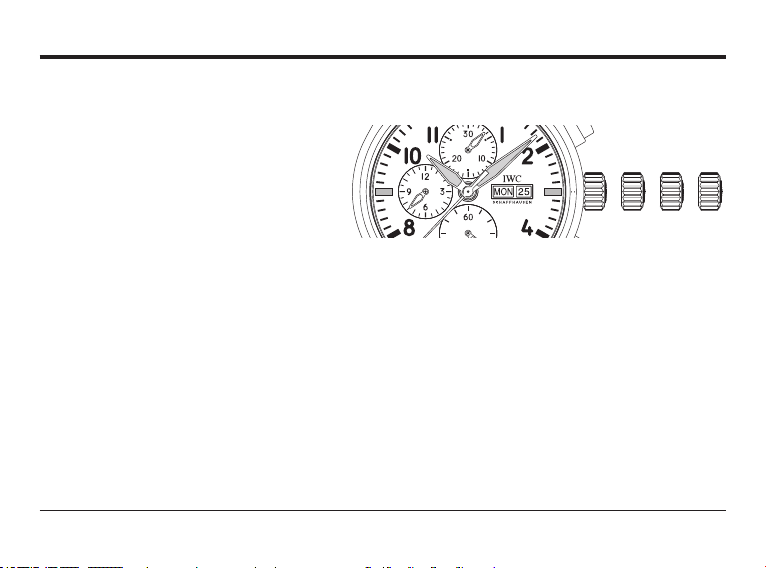

DIE FUNKTIONEN DER KRONE
X Normalstellung (verschraubt)
0 Aufzugsstellung
1 Datums- und
Wochentagseinstellung
2 Zeiteinstellung
DIE NORMALSTELLUNG
Diese Uhr besitzt eine verschraubte Krone. Die Verschraubung (Normalstellung, Position X) verhin-
dert ein unbeabsichtigtes Verstellen der Uhrzeit oder des Datums, und das Uhrengehäuse ist dadurch
zusätzlich gegen eindringendes Wasser geschützt. Zum Entsichern wird die Krone durch Linksdrehen
losgeschraubt und befindet sich dann automatisch in Position 0, der Aufzugsstellung. Durch Drücken
der Krone in Position X und gleichzeitiges Rechtsdrehen wird sie wieder festgeschraubt und gesichert.
X 0 1 2

PILOT’S WATCH CHRONOGRAPH
— 8 —
DIE AUFZUGSSTELLUNG
In der Aufzugsstellung (Position 0) können Sie das automatische Uhrwerk auch von Hand aufziehen.
Zum Ingangsetzen des Werks genügen wenige Umdrehungen der Krone. Wir empfehlen jedoch,
die Uhr durch ca. 20 Umdrehungen der Krone aufzuziehen, da dann die maximale Ganggenauigkeit
gewährleistet ist.
DIE DATUMS- UND WOCHENTAGSEINSTELLUNG
Hat ein Monat weniger als 31 Tage, müssen Sie das Datum von Hand auf den ersten Tag des Folge-
monats einstellen. Lösen Sie dazu die verschraubte Krone, und ziehen Sie diese in Position 1. Durch
Rechtsdrehen können Sie nun das Datum und durch Linksdrehen den Wochentag verstellen (Schnell-
schaltung). In der Zeit zwischen 20 und 2 Uhr dürfen Sie keine Schnellkorrektur vornehmen, da
in dieser Zeit das Datum automatisch vom Uhrwerk weitergeschaltet wird und der Schaltme-
chanismus beschädigt werden könnte.

PILOT’S WATCH CHRONOGRAPH
— 9 —
DIE ZEITEINSTELLUNG
Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues
Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60
angehalten wird. Bewegen Sie nun den Minutenzeiger einige Minutenstriche über die einzustellende
Zeit hinaus. Positionieren Sie anschliessend den Minutenzeiger durch eine leichte Rückwärtsbewe-
gung exakt über den einzustellenden Minutenstrich. Durch diese Vorgehensweise wird sicherge-
stellt, dass sich beim Starten des Uhrwerks der Minutenzeiger ohne Verzögerung fortbewegt. Zum
Starten des Sekundenzeigers drücken Sie die Krone wieder in Position 0. Bitte beachten Sie bei der
Zeiteinstellung die Datumsschaltung, die jeweils um Mitternacht (24 Uhr) erfolgt. Sollte diese Schal-
tung schon um 12 Uhr mittags erfolgt sein, müssen Sie die Zeiger um 12 Stunden vorwärtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr zwar wasserdicht, die Krone muss aber für den
normalen Gebrauch immer wieder verschraubt werden (Position X), um die Stabilität der Dichtung zu
gewährleisten und den Auszugsmechanismus zu schützen.

PILOT’S WATCH CHRONOGRAPH
— 10 —
DAS RICHTIGE EINSTELLEN IHRER UHR
Zum richtigen Einstellen Ihrer Uhr gehen Sie wie folgt vor:
– Entsichern Sie die Krone durch Linksdrehen.
– Ziehen Sie das Uhrwerk auf (ca. 20 Umdrehungen der Krone).
– Ziehen Sie die Krone in Position 1.
– Durch Rechtsdrehen der Krone schaltet die Datumsanzeige schrittweise. Stellen Sie das gestrige
Datum ein.
– Durch Linksdrehen der Krone schaltet die Wochentagsanzeige schrittweise. Stellen Sie den
gestrigen Wochentag ein.
– Ziehen Sie die Krone in Position 2. Dadurch stoppen Sie das Uhrwerk. Für ein sekundengenaues
Einstellen ist es vorteilhaft, wenn das Uhrwerk beim Durchgang des Sekundenzeigers über der 60
angehalten wird.
– Drehen Sie die Zeiger so lange vorwärts, bis die Datumsanzeige auf den heutigen Tag schaltet. Die
Zeiger stehen jetzt zwischen 0 und 1 Uhr morgens.
– Nun stellen Sie die Zeiger vorwärts auf die momentane Uhrzeit; am Nachmittag müssen die Zeiger
nochmals über 12 Uhr (Mittag) hinausgedreht werden. Bewegen Sie nun den Minutenzeiger einige
Minutenstriche über die einzustellende Zeit hinaus. Positionieren Sie anschliessend den Minuten-
zeiger durch eine leichte Rückwärtsbewegung exakt über den einzustellenden Minutenstrich. Durch

PILOT’S WATCH CHRONOGRAPH
— 11 —
diese Vorgehensweise wird sichergestellt, dass sich beim Starten des Uhrwerks der Minutenzeiger
ohne Verzögerung fortbewegt.
– Zum Starten des Uhrwerks drücken Sie die Krone wieder in Position 0.
– Drücken Sie nun die Krone in Position X, und sichern Sie diese durch gleichzeitiges Rechtsdrehen.
Wichtig: In den Positionen 0, 1 und 2 ist die Uhr wasserdicht, solange die Krone nicht bewegt wird.
Die Krone muss grundsätzlich für den normalen Gebrauch immer verschraubt werden, um die Stabi-
lität der Dichtung zu gewährleisten und den Aufzugsmechanismus zu schützen.
DAS ZEITABLESEN BEI DUNKELHEIT
Das Zifferblatt sowie der Stunden- und Minutenzeiger Ihrer Uhr sind mit Leuchtelementen versehen,
die auch bei völliger Dunkelheit ein einwandfreies Ablesen der Zeit ermöglichen. Als Orientierungs-
hilfe dient das markante Dreieck bei 12 Uhr.

PILOT’S WATCH CHRONOGRAPH
— 12 —
DAS ABLESEN DES CHRONOGRAPHEN
Sekundenstoppzeiger: Am Rand des Zifferblattes befindet sich die Einteilung für den zentralen
Sekundenstoppzeiger.
Minutenzähler: Auf dem Hilfszifferblatt bei 12 Uhr befindet sich die 30-Minuten-Einteilung mit einem
langsam springenden Zeiger. Dieser Zeiger macht in einer Stunde zwei volle Umdrehungen.
Stundenzähler: Auf dem Hilfszifferblatt bei 9 Uhr befindet sich die 12-Stunden-Einteilung mit kurzen
Strichen für die Halbstundenanzeige und mit einem kontinuierlich laufenden Zeiger.
DIE BEDIENUNG DES CHRONOGRAPHEN
Start: Sie starten den Chronographen durch Betätigen des Start-Stopp-Drückers.
Stopp: Sie stoppen den Chronographen durch nochmaliges Betätigen des Start-Stopp-Drückers.
Rückstellung: Betätigen Sie den Rückstelldrücker. Dabei werden alle Chronographenzeiger in die
Nullstellung zurückversetzt.
Additionszeitmessung: Sie können die Stoppzeiten addieren, indem Sie nach der ersten Messung
an Stelle des Rückstelldrückers nochmals den Start-Stopp-Drücker betätigen.

PILOT’S WATCH CHRONOGRAPH
— 13 —
HINWEIS ZU MAGNETFELDERN
Aufgrund der immer höheren Verbreitung von sehr starken Magneten aus Seltenerdlegierungen
(beispielsweise Neodym-Eisen-Bor) in den letzten Jahren – diese kommen u.a. in Gegenständen
wie Lautsprechern und Mobiltelefonen sowie in Verschlüssen von Schmuck und Handtaschen vor–
können mechanische Uhren beim Kontakt mit solchen Magneten magnetisiert werden. Dieser Vorgang
kann zu einer permanenten Gangabweichung Ihrer Uhr führen, die nur durch eine fachmännische
Entmagnetisierung behoben werden kann. Wir empfehlen Ihnen, Ihre Uhr nicht in die Nähe solcher
Magnete zu bringen.
Uhren mit Weicheisen-Innengehäuse bieten einen höheren Schutz gegen Magnetfelder und über-
treffen die Forderung der DIN-Norm 8309 um ein Vielfaches. Dennoch kann es auch hier in der
unmittelbaren Umgebung von sehr starken Magneten zu einer Magnetisierung des Werks kommen.
Wir empfehlen Ihnen daher, auch Uhren mit Weicheisen-Innengehäuse nicht in direkten Kontakt mit
starken Magneten zu bringen.
Im Falle einer plötzlichen Veränderung der Ganggenauigkeit wenden Sie sich bitte an einen autori-
sierten IWC-Fachhändler (Official Agent), um Ihre Uhr auf Magnetismus prüfen zu lassen.

PILOT’S WATCH CHRONOGRAPH
— 14 —
DIE WASSERDICHTHEIT
Die Wasserdichtheitsangabe erfolgt bei IWC-Uhren in bar und nicht in Metern. Meterangaben, wie sie
sonst häufig in der Uhrenindustrie zur Angabe der Wasserdichtheit verwendet werden, können aufgrund
der oftmals verwendeten Testverfahren nicht mit der Tiefe eines Tauchgangs gleichgesetzt werden.
Meterangaben lassen deshalb auch keine Rückschlüsse auf die tatsächlichen Gebrauchsmöglich-
keiten bei Feuchtigkeit, Nässe und im bzw. unter Wasser zu. Gebrauchsempfehlungen im Zusammen-
hang mit der Wasserdichtheit Ihrer Uhr finden Sie im Internet unter www.iwc.com/water-resistance.
Gerne informiert Sie auch Ihr autorisierter IWC-Fachhändler (Official Agent).
Um eine einwandfreie Wasserdichtheit Ihrer Uhr sicherzustellen, muss diese mindestens einmal jährlich
durch eine IWC-Servicestelle geprüft werden. Eine solche Prüfung muss auch nach aussergewöhn-
lichen Belastungen durchgeführt werden. Werden diese Prüfungen nicht ordnungsgemäss durchge-
führt oder wird die Uhr von nicht autorisierten Personen geöffnet, so lehnt IWC jegliche Garantie- oder
Haftungsansprüche ab.
Empfehlung: Nach jedem Öffnen und Service Ihrer IWC-Uhr muss Ihr autorisierter IWC-Fachhändler
(Official Agent) wieder eine Wasserdichtheitsprüfung durchführen.

PILOT’S WATCH CHRONOGRAPH
— 15 —
HINWEIS
Wenn Ihre Uhr mit einem Armband aus Leder, Textil oder Kautschuk mit Leder- bzw. Textilinlay
versehen ist, vermeiden Sie den Kontakt Ihres hochwertigen Armbandes mit Wasser, öligen Stoffen,
Lösungs- und Reinigungsmitteln oder kosmetischen Produkten. Auf diese Weise können Sie Verfär-
bungen und einer schnellen Alterung des Materials vorbeugen.
DER SERVICE AN IHRER
PILOT’S WATCH CHRONOGRAPH
Alle Bestandteile dieser Uhr sind aus bestem Material gefertigt. Trotzdem unterliegen einige Teile
einer natürlichen Abnutzung. Wichtig ist vor allem, dass die Abnutzungsstellen immer optimal geölt
sind und dass die Verschmutzung des Öls durch metallischen Abrieb rechtzeitig beseitigt wird. Wir
empfehlen deshalb, an Ihrer Uhr ca. alle fünf Jahre einen Unterhaltsservice durchführen zu lassen.
Wenden Sie sich dazu an einen autorisierten IWC-Fachhändler (Official Agent).

PILOT’S WATCH CHRONOGRAPH
— 16 —
DIE GEHÄUSEMATERIALIEN
GEHÄUSEWERKSTOFF KRATZFESTIGKEIT BRUCHFESTIGKEIT GEWICHT
EDELSTAHL niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
BRONZE niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
ROTGOLD/WEISSGOLD niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
PLATIN niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
TITAN niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
TITANALUMINID niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
KERAMIK (ZIRKONOXID) niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
KERAMIK (BORCARBID) niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
CARBON niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
CERATANIUM®niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch niedrig ● ● ● ● ● hoch
WEITERE INFORMATIONEN UNTER WWW.IWC.COM/CASE-MATERIALS
Stand: April 2019 · Technische Änderungen vorbehalten.

PILOT’S WATCH CHRONOGRAPH
— 17 —
WELCOME
Welcome to the small circle of individuals who, if we are to be absolutely precise, demand slightly more
of a watch than absolute precision. Appreciation of a watch is more than mere appreciation of the
correct time. It is enthusiasm for an ingenious idea. For the interplay between precision and imagin-
ation. Between time and timelessness. Between boundaries and infinity. Between laws to which the
entire world is subject, and taste, which cannot be dictated to anyone. That is why, since 1868, we
have been devoting rather more of our time to watches that must not only run with absolute precision
but which also, with every passing second, exert a fascination with the great achievements of master
craftsmanship: a fascination with new inventions of a technical, material or formal nature, even if they
are concealed in minute details that are perhaps not even visible. You are now the owner of a beau-
tiful new example of this IWC tradition. We would like to congratulate you on your choice and send
you our best wishes for the time you will spend with your watch, which perhaps cannot be described
with any greater accuracy than it is here.
IWC Management

PILOT’S WATCH CHRONOGRAPH
— 18 —
THE TECHNICAL REFINEMENTS OF THE
PILOT’S WATCH CHRONOGRAPH
Your IWC watch shows you the time in hours, minutes and seconds, together with the date and the
day of the week. You can use the integrated chronograph to measure any period of time up to 12 hours
in seconds, minutes and hours. Recorded times can be added together. The mechanical movement
with automatic winding has a power reserve of approximately 46 hours when fully wound. Your Pilot’s
Watch Chronograph is water-resistant to 6 bar and protected by asapphire glass of hardness grade 9
on Mohs’ scale. The glass is retained securely in the case at low pressure, for example when adrop in
air pressure occurs at extreme altitudes. To ensure that this extraordinary watch continues to perform
faultlessly in the future, it is essential to observe a few important operating instructions.

PILOT’S WATCH CHRONOGRAPH
— 19 —
1 Hour hand
2 Minute hand
3 Small seconds hand
4 Date display
5 Day display
6 Chronograph seconds hand
7 Minute counter
8 Hour counter
9 Screw-in crown
10 Start/stop push-button
11 Reset push-button
8
6
1
3
11
9
5
10
2
7
4

PILOT’S WATCH CHRONOGRAPH
— 20 —
FUNCTIONS OF THE CROWN
X Normal position (screwed in)
0 Winding position
1 Date and day setting
2 Time setting
NORMAL POSITION
This watch has a screw-in crown. Screwing the crown into its normal position (X) prevents the inad-
vertent adjustment of the time or date and also acts as a double seal to prevent water from seeping
into the case. To release the crown, unscrew it by turning it to the left, where it automatically assumes
position 0, the winding position. By depressing the crown into position X and turning it to the right at
the same time, it is screwed down firmly again and secured.
X 0 1 2
