Jaga Eyecatchers heatwaveextralarge User manual

1
27200.22111401 - 0212 - JAGA.NV.
=
heatwaveextralarge
heat waveext r al ar ge
* Het is mogelijk de Heatwave over een bereik
van 360° te monteren.
- De positie van de Heatwave in deze handlei-
ding geniet de voorkeur van de ontwerper.
* Il est possible de monter le Heatwave sur une
portée de 360°.
- La position du Heatwave décrite dans ce
manuel a la préférence du concepteur.
* Der Heatwave lässt sich im 360° Bereich
montieren.
- Die Position des Heatwave wird im Hinweis
als die bevorzugte Position des Entwickler
gezeigt.
* It is possible to fix the Heatwave over a range
of 360°.
- The position of the Heatwave shown in the
manual is the position preferred by the
designer.
1351 mm / 53.19 in
2719 mm / 107.05 in
84 kg / 186 lb
Montagehandleiding - Instructions de montage
Montageanleitung - Mounting instructions
*Standaard positie / Standard position / Position standard

2
heatwaveextralarge
heat waveext r al ar ge
27200.22111401 - 0212 - JAGA.NV.

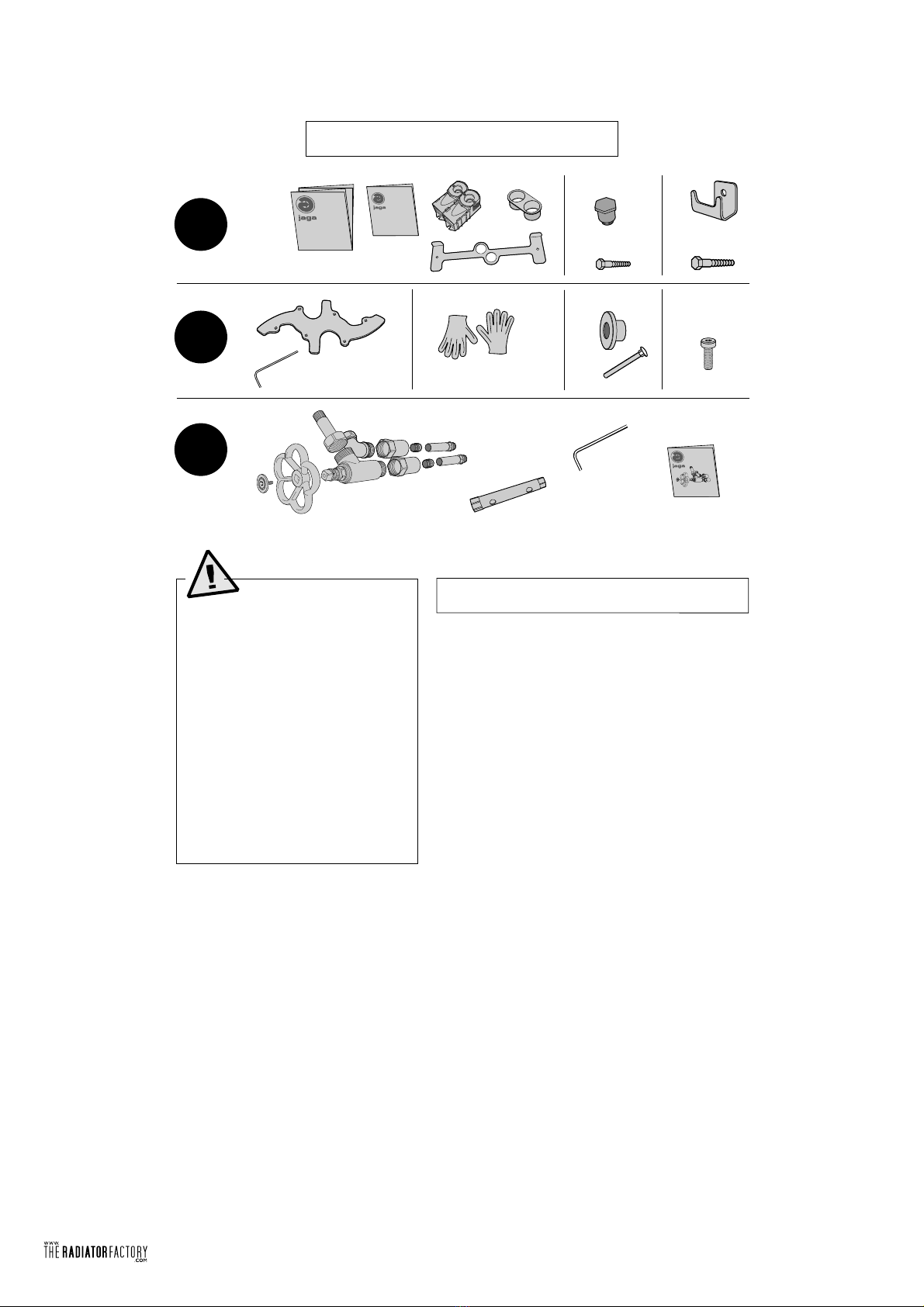

Onderdelen - Parts - Teile
8x
4x 8x
2x1x
1x 3x 34x
Ø10Ø8
Manual
1x
Manual
A
B
C
opmerking - remarque - Anmerkung - remark
Daar de Heatwave een artisanaal product is kunnen
er kleine kleur- of maatafwijkingen voorkomen. Deze
kleurafwijking stabiliseert zich na het uitharden van
de gebruikte materialen.
Dans la mesure où le Heatwave est un
produit artisanal, des petites différences de couleurs
ou de dimensions sont possibles. Cette différence de
couleur se stabilise après le durcissement des maté-
riaux utilisés.
Da der Heatwave ein handgemachtes Produkt ist,
können kleine Farb- oder Maßabweichungen vorkom-
men. Diese Farbabweichungen geben sich mit der
Zeit, sie passen sich durch die Nutzung an.
The Heatwave is a hand-crafted product. Hence, mi-
nor colour or dimensional variations can sometimes
be evident. After initial curing, minor colour variations
will tend to even out over the surface of the material.
Om veiligheidsredenen zijn geen muur-
pluggen meegeleverd. Contacteer uw
speciaalzaak voor het juiste type.
Pour des raisons de sécurité, les che-
villes ne sont pas fournies. Contactez
votre magasin spécialisé pour le bon
type de cheville.
Aus Sicherheitsgründen sind kein Dübel
mitgeliefert. Kontaktieren Sie Ihren Bau-
stoffhandel für die richtigen Dübel.
For safety reasons wall plugs aren’t
delivered. Contact your specialist store
for the right type.

3
heatwaveextralarge
heat waveext r al ar ge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111401 - 0212 - JAGA.NV.

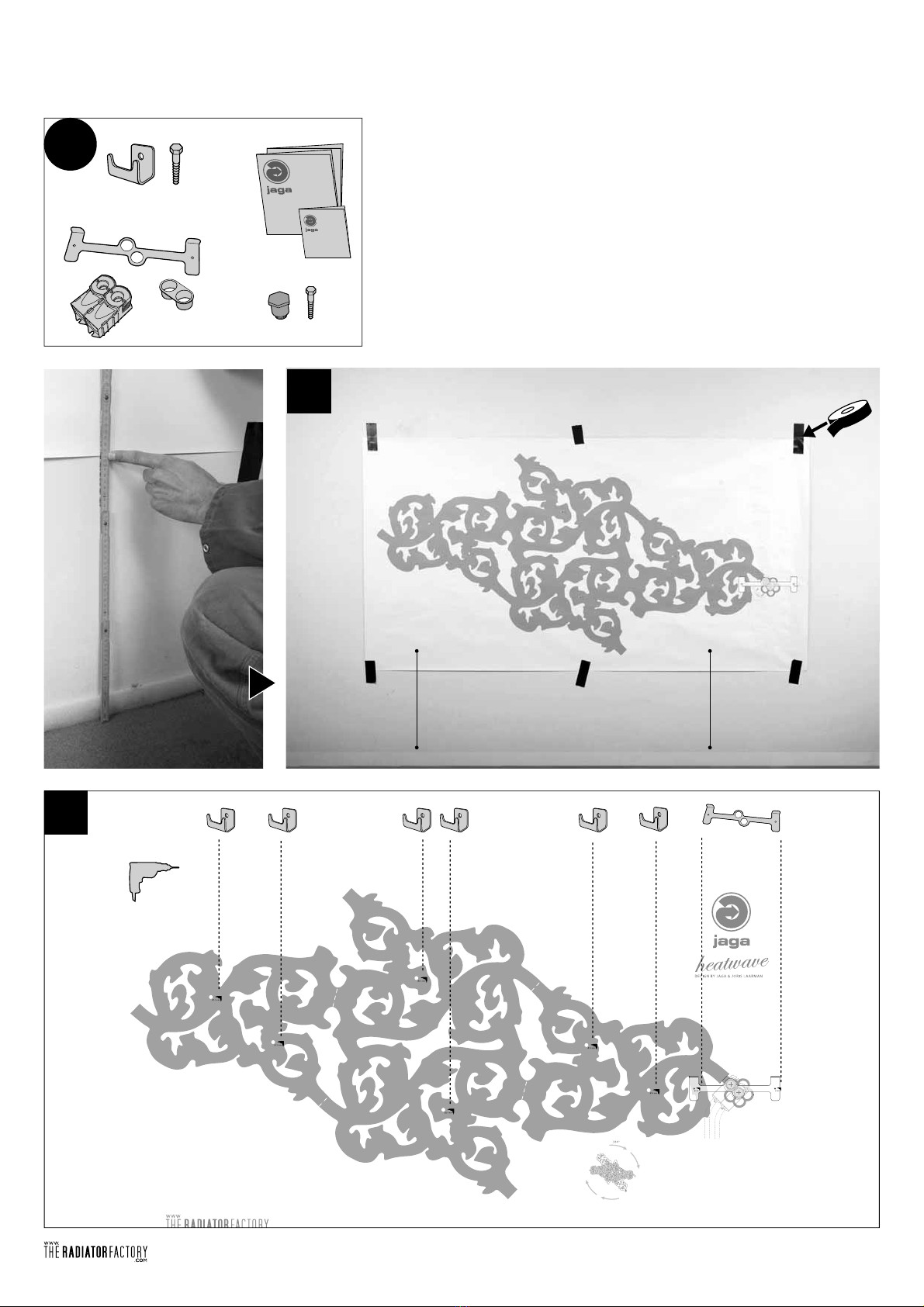

Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de
verpakking.
Prenez l’outil de montage, les pièces pour la fixation murale et le raccordement dans
l’emballage.
Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-
lanschluss aus der Verpackung.
Remove the stensil, the fixings and the valve connections from the packaging.
8x
1x
1x
2x
Manual
A
2
==
Voorkeurspositie.
Position recommandée.
Bevorzugte Position.
Preferred position.
Ophangsjabloon volledig vlak tegen de wand aandrukken.
Fixer le modèle de montage bien à plat contre le mur.
Halten Sie die Montageschablone völlig flach gegen die Wandmontage.
Make sure the stencil is fully stretched against the wall.
1
Boormal XL - Modèle de montage XL - Montagemodell XL - Mounting model XL
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm Ø 8 mm Ø 8 mm

4
heatwaveextralarge
heat waveext r al ar ge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111401 - 0212 - JAGA.NV.
3/4”
EUROCONE
4
Ø 8 mm Ø 10 mm
2a 2b 3

5
heatwaveextralarge
heat waveext r al ar ge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111401 - 0212 - JAGA.NV.
OK!
OK!
6
5

6
heatwaveextralarge
heat waveext r al ar ge
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111401 - 0212 - JAGA.NV.
2
4a
OK !!
4
4b 4c4c

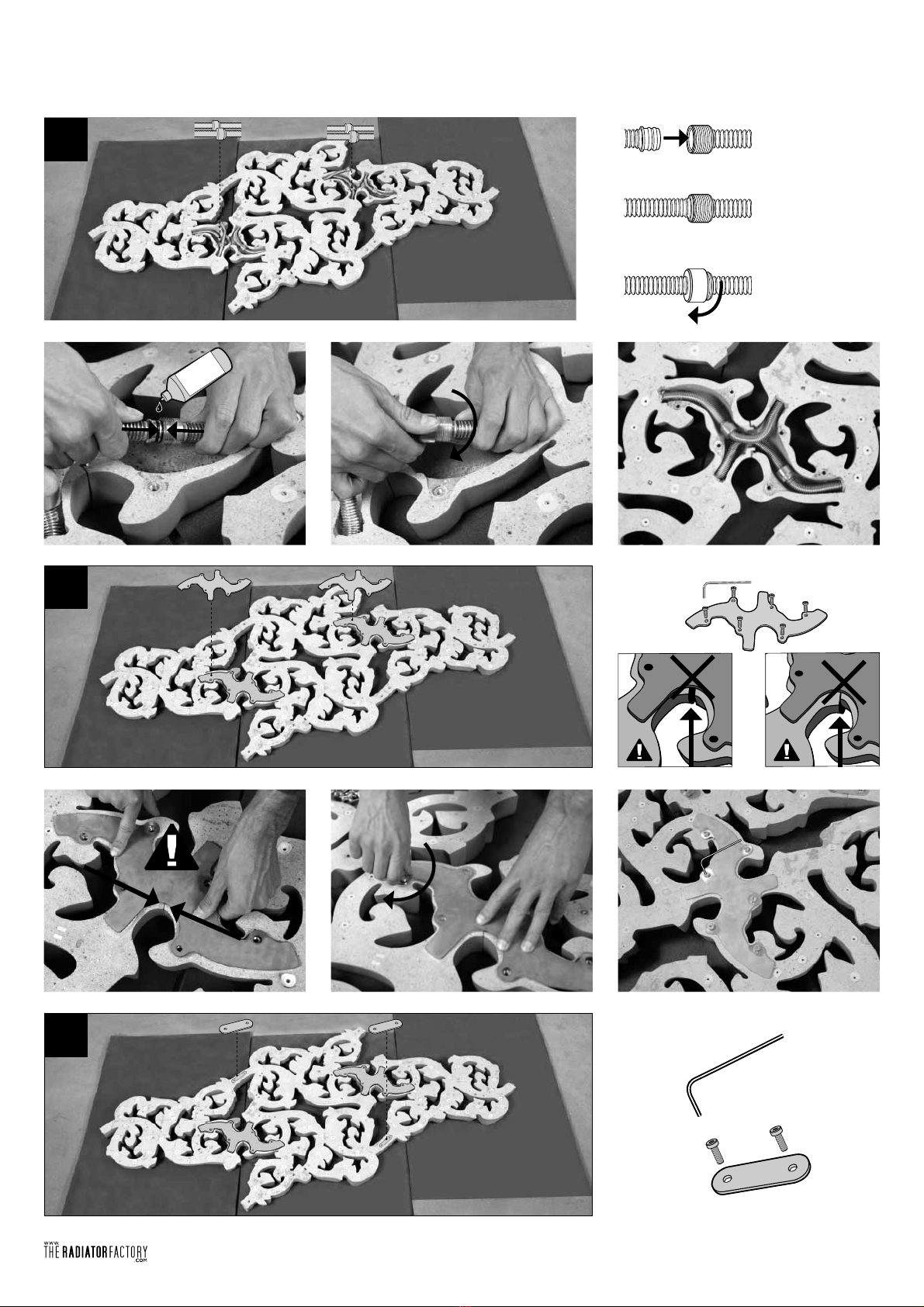

Gebruik het schuimrubber als bescherming op de
vloer tijdens de montage van de Heatwave.
Utilisez la mousse de caoutchouc comme protec-
tion sur le sol pendant le montage du Heatwave.
Benutzen Sie den Schaumgummi als Fußboden-
schutz, wenn Sie den Heatwave montieren.
A foam rubber mat is supplied for protection of
the Heatwave during assembly. Please place this
on the floor and assemble the radiator on it before
mounting.
1
B
Manual
8x
4x
1x
3x
1x
34x
B
C

7
heatwaveextralarge
heat waveext r al ar ge
27200.22111401 - 0212 - JAGA.NV.
6
7
zeep
soap
Seife
savon
5
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
M max. 15 Nm
M max. 15 Nm

8
heatwaveextralarge
heat waveext r al ar ge
27200.22111401 - 0212 - JAGA.NV.
8a 8b

1
2
9


8
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
M max. 15 Nm

9
heatwaveextralarge
heat waveext r al ar ge

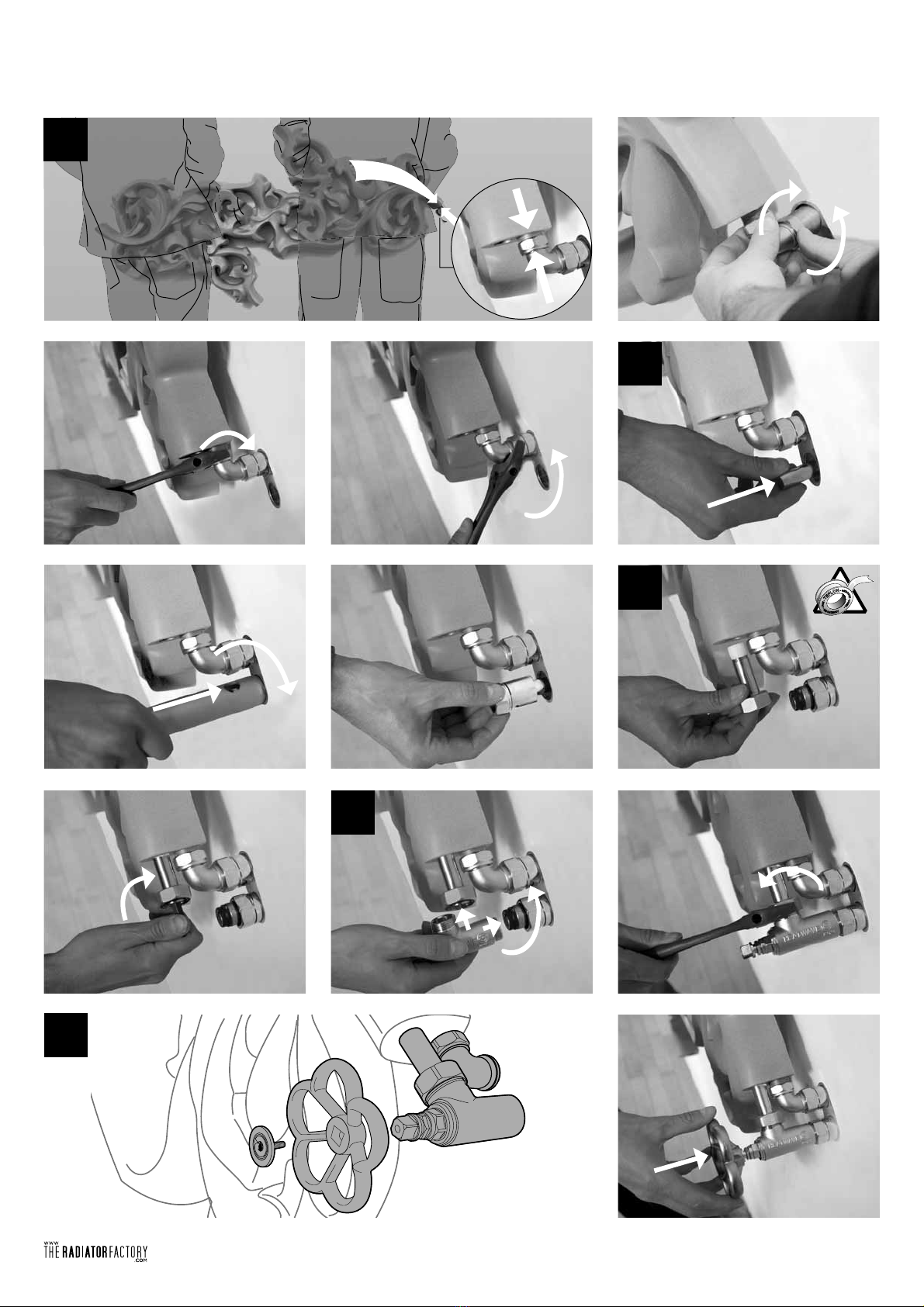

Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111401 - 0212 - JAGA.NV.
38
38
mm
mm
38
mm
1
2 3
4
aansluiting - raccordement
Anschluß - connection
Manual
C
Onderdelen - Parts - Teile
Manual
Opgepast: Sommige onder-
delen van het ventiel kun-
nen warm worden tijdens
gebruik.
Attention: Certaines parties
de la vanne peuvent chauf-
fer pendant l’utilisation.
Achtung: Einige Teile des
Ventils können heiß werden.
Caution: Parts of the valve
can get hot during opera-
tion.

27200.22111401 - 0108 - JAGA.NV.
10
heatwaveextralarge
heat waveext r al ar ge
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111401 - 0212 - JAGA.NV.
8
7
9
5
6

11
27200.22111401 - 0212 - JAGA.NV.
heatwaveextralarge
heat waveext r al ar ge
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
OK!!
OK!!
10a 10b
De ontluchting van de Heatwave gebeurt automatisch via de centrale ontluchter. Tijdens het
ontluchten moeten alle andere toestellen op hetzelfde circuit afgesloten worden.
La purge du Heatwave se déroule automatiquement par le biais du purgeur central. Pendant la
purge, tous les autres appareils branchés sur le même circuit doivent être fermés.
Entlüftung des Heatwave passiert automatisch durch den zentralen Entlüfter. Während der Ent-
lüftung, schliessen Sie alle anderen Geräten auf dem Stromkreis ab.
Air venting of the Heatwave is done through the central air release vent. Whilst purging is in
progress ensure all other connections on the circuit are closed.
ontluchting - purge - Entlüftung - air venting

1
27200.22111301 - 0212 - JAGA.NV.
56 kg / 124 lb
=
heatwavelarge
heat wavel ar ge
* Het is mogelijk de Heatwave over een bereik
van 360° te monteren.
- De positie van de Heatwave in deze handlei-
ding geniet de voorkeur van de ontwerper.
* Il est possible de monter le Heatwave sur une
portée de 360°.
- La position du Heatwave décrite dans ce
manuel a la préférence du concepteur.
* Der Heatwave lässt sich im 360° Bereich
montieren.
- Die Position des Heatwave wird im Hinweis
als die bevorzugte Position des Entwickler
gezeigt.
* It is possible to fix the Heatwave over a range
of 360°.
- The position of the Heatwave shown in the
manual is the position preferred by the
designer.
1040 mm / 40.95 in
2086 mm / 82.13 in
Montagehandleiding - Instructions de montage
Montageanleitung - Mounting instructions
*Standaard positie / Standard position / Position standard

27200.22111301 - 0212 - JAGA.NV.
2
heatwavelarge
heat wavel ar ge
6x
6x
2x
1x
2x 22x
Ø10Ø8
Manual
3x
1x
Manual
A
B
C
Onderdelen - Parts - Teile
opmerking - remarque - Anmerkung - remark
Daar de Heatwave een artisanaal product is kunnen
er kleine kleur- of maatafwijkingen voorkomen. Deze
kleurafwijking stabiliseert zich na het uitharden van
de gebruikte materialen.
Dans la mesure où le Heatwave est un
produit artisanal, des petites différences de couleurs
ou de dimensions sont possibles. Cette différence de
couleur se stabilise après le durcissement des maté-
riaux utilisés.
Da der Heatwave ein handgemachtes Produkt ist,
können kleine Farb- oder Maßabweichungen vorkom-
men. Diese Farbabweichungen geben sich mit der
Zeit, sie passen sich durch die Nutzung an.
The Heatwave is a hand-crafted product. Hence, mi-
nor colour or dimensional variations can sometimes
be evident. After initial curing, minor colour variations
will tend to even out over the surface of the material.
Om veiligheidsredenen zijn geen muur-
pluggen meegeleverd. Contacteer uw
speciaalzaak voor het juiste type.
Pour des raisons de sécurité, les che-
villes ne sont pas fournies. Contactez
votre magasin spécialisé pour le bon
type de cheville.
Aus Sicherheitsgründen sind kein Dübel
mitgeliefert. Kontaktieren Sie Ihren Bau-
stoffhandel für die richtigen Dübel.
For safety reasons wall plugs aren’t
delivered. Contact your specialist store
for the right type.

3
heatwavelarge
heat wavel ar ge voorinstallatie - pré-install
Vorinstalliert - pre-install
27200.22111301 - 0212 - JAGA.NV.

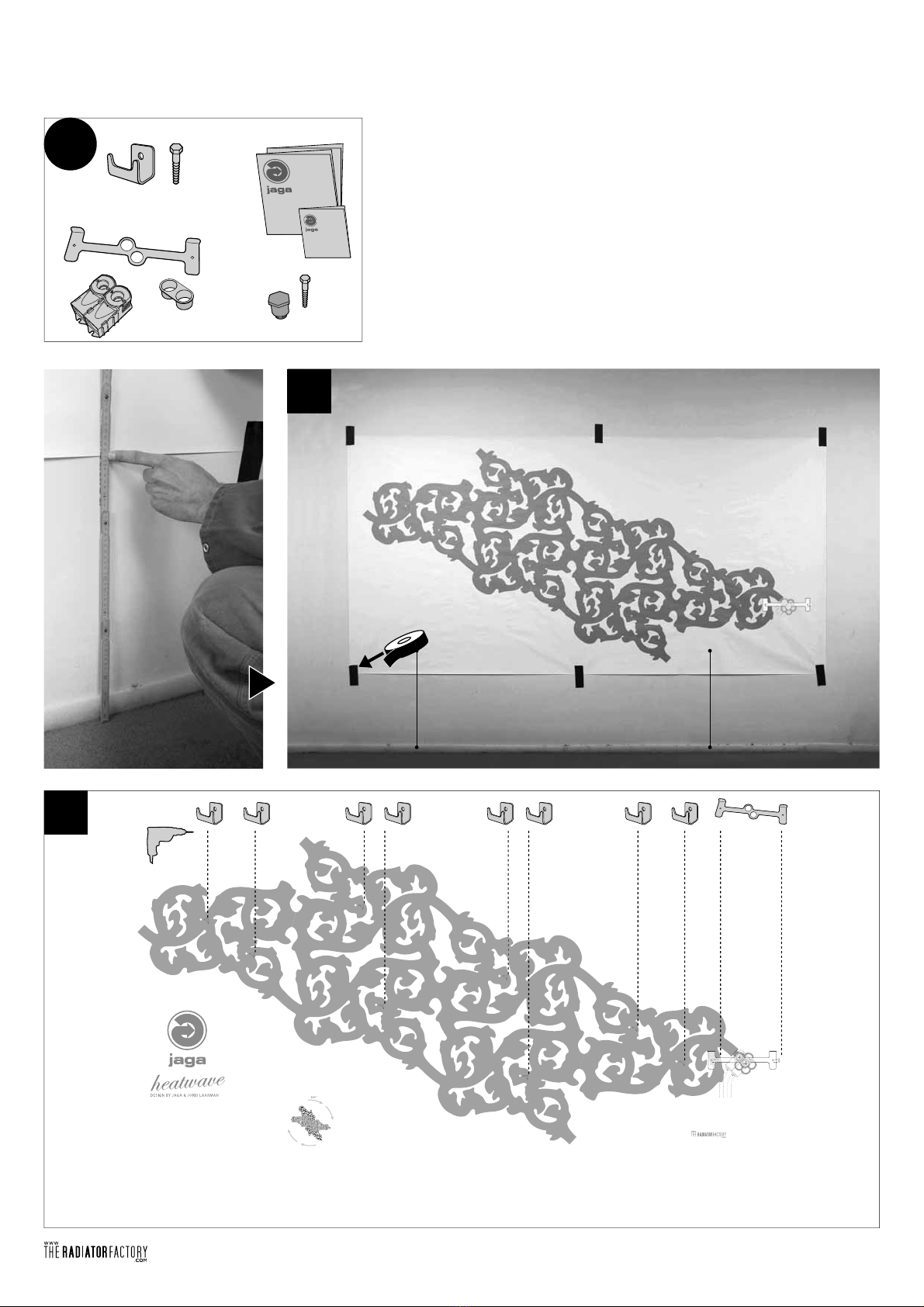

Neem het ophangsjabloon, de onderdelen voor de muurbevestiging en de aansluiting uit de
verpakking.
Prenez l’outil de montage, les pièces pour la fixation murale et le raccordement dans
l’emballage.
Nehmen Sie die Montageschablone, die Einzelteile für die Wandbefestigung und den Venti-
lanschluss aus der Verpackung.
Remove the stensil, the fixings and the valve connections from the packaging.
6x
1x
1x
2x
Manual
A
2
==
Voorkeurspositie.
Position recommandée.
Bevorzugte Position.
Preferred position.
Ophangsjabloon volledig vlak tegen de wand aandrukken.
Fixer le modèle de montage bien à plat contre le mur.
Halten Sie die Montageschablone völlig flach gegen die Wandmontage.
Make sure the stencil is fully stretched against the wall.
1
Boormal L - Modèle de montage L - Montagemodell L - Mounting model
L
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm
Ø 10 mm Ø 8 mm
Ø 8 mm

4
heatwavelarge
heat wavel ar ge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111301 - 0212 - JAGA.NV.
3/4”
EUROCONE
4
Ø 8 mm Ø 10 mm
2a 2b 3

5
heatwavelarge
heat wavel ar ge voorbereiding - pré-installation
Vorinstalliert - pre-install
27200.22111301 - 0212 - JAGA.NV.
OK!
5
OK!
6

6
heatwavelarge
heat wavel ar ge
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111301 - 0212 - JAGA.NV.
2
2a
OK !!
2
Gebruik het schuimrubber als bescherming op de
vloer tijdens de montage van de Heatwave.
Utilisez la mousse de caoutchouc comme protec-
tion sur le sol pendant le montage du Heatwave.
Benutzen Sie den Schaumgummi als Fußboden-
schutz, wenn Sie den Heatwave montieren.
A foam rubber mat is supplied for protection of
the Heatwave during assembly. Please place this
on the floor and assemble the radiator on it before
mounting.
1
B
Manual
6x
1x
2x
1x
22x
B
C

7
heatwavelarge
heat wavel ar ge
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111301 - 0212 - JAGA.NV.
4
5
zeep
soap
Seife
savon
3
M max. 15 Nm
M max. 15 Nm

8
heatwavelarge
heat wavel ar ge
Montagehandleiding - Instructions de montage
Montageanleiting - Mounting instructions
27200.22111301 - 0212 - JAGA.NV.
6a 6b



1
2
7
6
M max. 15 Nm

9
heatwavelarge
heat wavel ar ge
Montagehandleiding ventiel - Instructions de montage de vanne
Montageanleiting ventil - Mounting instructions valve
27200.22111301 - 0212 - JAGA.NV.
38
38
mm
mm
38
mm
1
2 3
4
aansluiting - raccordement
Anschluß - connection
Manual
C
Onderdelen - Parts - Teile
Manual
Opgepast: Sommige onder-
delen van het ventiel kun-
nen warm worden tijdens
gebruik.
Attention: Certaines parties
de la vanne peuvent chauf-
fer pendant l’utilisation.
Achtung: Einige Teile des
Ventils können heiß werden.
Caution: Parts of the valve
can get hot during opera-
tion.
